(建筑电气工程)电气系统调试方案精编
建筑电气工程调试方案
建筑电气工程调试方案一、引言建筑电气工程是建筑工程中不可或缺的一个重要部分，它涉及到建筑内部的供电、照明、通信、安防等方面。
为了确保建筑电气设施的正常运行和安全可靠，需要进行系统的调试工作。
本文将就建筑电气工程调试的相关内容进行详细的讨论和分析。
二、调试前的准备工作在进行建筑电气工程的调试之前，需要做好充分的准备工作，包括但不限于以下几个方面：1. 确认电气工程设计图纸和相关资料，了解电气设备的布局和连接方式；2. 检查各项电气设备的安装情况，确保设备的连接牢固，接线正确；3. 对设备和线路进行初步的电气测试，以确定设备的基本工作状态；4. 准备好必要的测试工具和设备，包括但不限于电压表、电流表、绝缘电阻测试仪等；5. 制定详细的调试方案和流程，确定调试的步骤和内容。
三、调试过程及方法1. 供电系统调试（1）检查主配电箱和分配箱的连接情况，确认各线路的接线正确、牢固；（2）进行负载测试，逐一连接各个回路，测试负载情况，确保供电系统能够正常供电；（3）对主配电箱进行漏电保护器测试，确保漏电保护器的动作灵敏可靠。
2. 照明系统调试（1）检查照明设备的安装情况，确认灯具的接线正确、牢固；（2）对各个照明回路进行测试，确保灯具能够正常点亮，光线均匀；（3）测试照明系统的节能功能，确认各个区域的照明控制装置能够正常工作。
3. 通信系统调试（1）检查通信设备的安装情况，确认终端设备的接线正确、牢固；（2）进行通信设备之间的连接测试，确认设备之间能够正常通信；（3）测试各个通信系统的功能，包括电话、网络、无线通信等，确保系统能够正常工作。
4. 安防系统调试（1）检查安防设备的安装情况，确认监控摄像头、报警器、门禁设备的接线正确、牢固；（2）进行安防设备的功能测试，确认监控摄像头能够正常工作，报警器能够发出警报信号，门禁设备能够正常开启或关闭。
四、调试后的验收工作在完成建筑电气工程的调试后，需要进行验收工作，确保调试工作的质量和可靠性。

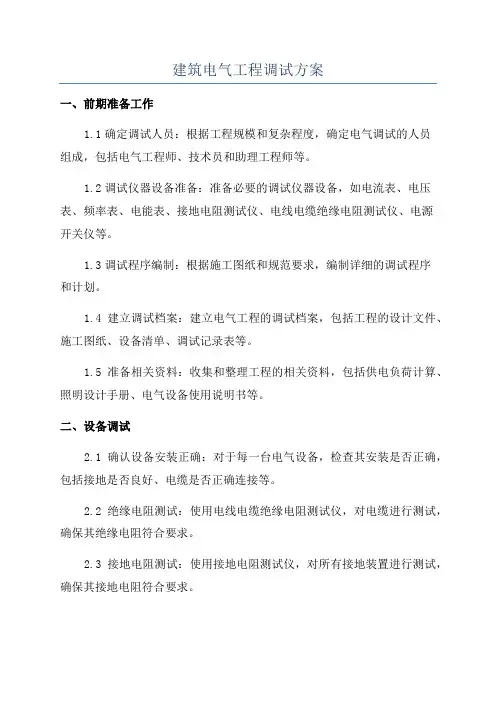

建筑电气工程调试方案
建筑电气工程调试方案一、前期准备工作1.1确定调试人员：根据工程规模和复杂程度，确定电气调试的人员组成，包括电气工程师、技术员和助理工程师等。
1.2调试仪器设备准备：准备必要的调试仪器设备，如电流表、电压表、频率表、电能表、接地电阻测试仪、电线电缆绝缘电阻测试仪、电源开关仪等。
1.3调试程序编制：根据施工图纸和规范要求，编制详细的调试程序和计划。
1.4建立调试档案：建立电气工程的调试档案，包括工程的设计文件、施工图纸、设备清单、调试记录表等。
1.5准备相关资料：收集和整理工程的相关资料，包括供电负荷计算、照明设计手册、电气设备使用说明书等。
二、设备调试2.1确认设备安装正确：对于每一台电气设备，检查其安装是否正确，包括接地是否良好、电缆是否正确连接等。
2.2绝缘电阻测试：使用电线电缆绝缘电阻测试仪，对电缆进行测试，确保其绝缘电阻符合要求。
2.3接地电阻测试：使用接地电阻测试仪，对所有接地装置进行测试，确保其接地电阻符合要求。
2.4电气设备参数测试：对每一台电气设备，如发电机组、变压器、开关柜等，逐一进行参数测试，确保其参数符合设计要求。
2.5供电线路测试：对供电线路进行测试，包括电压、电流、功率因数、频率等的测试，确保其供电质量符合要求。
2.6开关设备操作测试：对开关设备进行操作测试，包括断路器、熔断器、漏电保护器等，确保其正常工作。
三、系统调试3.1照明系统调试：对照明系统进行调试，包括灯具的连接与安装、开关控制的正常运行、照明电路的供电和电压稳定等。
3.2强电系统调试：对强电系统进行调试，包括配电系统、电容电抗器装置、发电机组等，确保其正常运行和供电质量符合要求。
3.3弱电系统调试：对弱电系统进行调试，包括防火报警系统、安防监控系统、通信系统等，确保其正常运行和连接正常。
3.4自控系统调试：对自控系统进行调试，包括空调系统、电梯系统、水泵系统等，确保其正常运行和控制准确。
四、调试记录和整理4.1记录调试过程：对每一项调试工作，都进行详细记录，包括调试的时间、地点、步骤、结果等。
建筑电气调试送电方案
建筑电气调试送电方案建筑电气调试送电方案一、引言建筑电气调试是建筑工程竣工阶段的重要环节。
在建筑电气调试过程中，为了保证建筑电气设备正常运行，避免安全隐患和故障发生，必须制定详细的调试方案。
本文将就建筑电气调试送电方案进行详细的介绍。
二、调试前的准备工作1. 认真审查设计文件，了解电气设备的布置和相互连接关系。
2. 检查施工进度，确保电气设备已安装就位。
3. 编制详细的调试计划和调试表格，明确每项调试工作内容和进度安排。
三、调试过程1. 开启电源：首先确保电源安全可靠，在调试前应对线路、开关、插座等进行检查和测试。
然后按照设计要求先后逐步合闸送电。
2. 检查电气设备运行状态：将电源送到每个设备，检查设备是否正常运行，如灯具是否亮起，电机是否正常运行。
3. 检查电气设备保护装置：依次检查各电气设备的保护电器，确保过载、短路等故障时可以及时切断电源。
4. 检查接地系统：对建筑的接地系统进行检查和测试，确保系统可靠。
包括检查接地电阻、检测零线、保护线等。
5. 检查照明系统：对建筑的照明系统进行全面检查，确保各个照明点位正常运行。
6. 检查强电系统：对建筑的强电系统进行检查，包括配电箱、开关箱等，确保其正常运行。
7. 检查弱电系统：对建筑的弱电系统进行检查，包括图像监控、门禁系统、电视电话等，确保其正常运行。
8. 检查线路互锁：对线路互锁进行测试，确保各线路之间没有冲突或故障。
四、调试后的工作1. 调试数据记录：在整个调试的过程中，要详细记录调试数据和结果，以备后续参考和比对。
2. 故障处理：如果在调试过程中发现故障，应及时记录并进行处理。
3. 调试报告编制：在调试工作完成后，应根据调试数据和结果，编制详细的调试报告，对电气设备的情况进行说明和总结。
五、安全注意事项1. 调试工作必须由具备相应电气专业知识和经验的人员进行。
2. 在调试过程中，必须正确使用各种测试仪器设备，并严格遵守相关安全操作规程。
3. 注意电源的安全接地，确保人身和设备的安全。

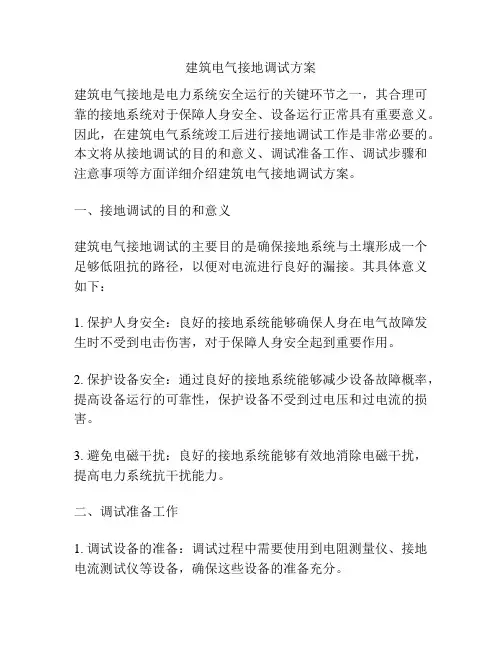

建筑电气接地调试方案
建筑电气接地调试方案建筑电气接地是电力系统安全运行的关键环节之一，其合理可靠的接地系统对于保障人身安全、设备运行正常具有重要意义。
因此，在建筑电气系统竣工后进行接地调试工作是非常必要的。
本文将从接地调试的目的和意义、调试准备工作、调试步骤和注意事项等方面详细介绍建筑电气接地调试方案。
一、接地调试的目的和意义建筑电气接地调试的主要目的是确保接地系统与土壤形成一个足够低阻抗的路径，以便对电流进行良好的漏接。
其具体意义如下：1. 保护人身安全：良好的接地系统能够确保人身在电气故障发生时不受到电击伤害，对于保障人身安全起到重要作用。
2. 保护设备安全：通过良好的接地系统能够减少设备故障概率，提高设备运行的可靠性，保护设备不受到过电压和过电流的损害。
3. 避免电磁干扰：良好的接地系统能够有效地消除电磁干扰，提高电力系统抗干扰能力。
二、调试准备工作1. 调试设备的准备：调试过程中需要使用到电阻测量仪、接地电流测试仪等设备，确保这些设备的准备充分。
2. 验收设计文件：详细了解接地系统的设计方案和施工图纸，确保调试过程中按照设计要求进行。
3. 清理现场：清理建筑电气设备周围的杂物，确保没有对调试安全造成影响的障碍物。
三、调试步骤1. 测试接地电阻值：通过电阻测量仪对接地系统的电阻值进行测试，确保接地系统的阻抗符合设计要求。
2. 测试接地极性：使用接地电流测试仪，对接地系统的极性进行测试，保证接地系统与土壤的接触充分。
3. 测试接地回路的漏电流：对接地回路的漏电流进行测试，确保漏电保护器的动作时间符合要求，保护人身和设备安全。
4. 检查接地回路的可靠性：对接地回路的连接点进行检查，确认接地线路没有松动和腐蚀现象，确保接地回路的可靠性。
5. 检查接地设备的运行状态：检查接地设备的运行状况，包括接地电极、接地引下线、接地网等，确保设备无漏电和腐蚀现象。
四、注意事项1. 安全第一：在整个调试过程中，始终将安全放在首位，必要时采取安全措施，避免发生意外事故。
建筑电气工程调试方案
目录1、电气安装工程概况11.1工程总体概况11.2电气安装工程概况错误!未定义书签。
2、施工调试组织机构22.1调试组织机构22.2调试组织说明23、建筑电气调试方法23.1调试范围23.2调试依据23.3调试仪器、设备33.4施工配合与技术协调43.5系统调试技术要求43.6带负荷系统试验64、电气调试注意事项75、电气调试安全技术措施71、电气安装工程概况1.1工程总体概况本工程位于惠州金山湖JSH-03-05 号地块，地处惠州市中心城区南部, 北侧为红线宽度60米的三环；西侧为红线宽度36米的规划环岛西，南侧为红线宽度24米规划横一路，西侧为红线宽度60米的金山大道。
本项目将打造城市综合体项目。
地块周边市政基础设施完善，有良好的对外交通条件和通达性，可以便利地与江北行政中心、市区商业中心联系。
本项目由展示区（含会所）、一号组团、二号组团、三号组团、多层洋房区、小学及幼儿园、商业酒店组团七个组团构成，分期开发建设，总用地面积255705.00 平方米，总建筑933110.00 平方米。
其中住宅面积383000.00平方米，商业建筑面积200000.00平方米，规划配套设施面积27701.14 平方米。
本方案适用范围为第一组团和展示区，包括7栋高层、4栋别墅、游泳池和会所，其中别墅建筑面积3963.88平方米，会所建筑面积1772.2平方米，高层建筑面积121446平方米，一层地下室建筑面积32110平方米，共计159291 平方米，结构形式为框剪结构。
A组团A1、A2、A3、A4、A7栋为三十三层，A5、A6栋为三十层，别墅为三层结构，地下室均为一层。
会所为两层结构，无地下室。
本工程的电气专业主要施工内容有：变配电电力系统，照明系统、设备动力系统、防雷接地系统、综合布线系统、有线电视系统，停车管理系统，门禁对讲等多个系统。
1.2电气安装工程概况1.2.1动力系统：动力供电分为普通用电和消防用电。
建筑电气调试方案
建筑电气调试方案一、电气系统简介1.电力配电系统1.1 本项目的电力、照明电源由变电所引来，电压采用交流380/220V。
从配电房低压设备低压端子接线通过电缆竖井至各层强电间总配电箱，总配电箱控制各房间配电箱，各房间配电箱控制末端设备。
1.2 本项目的低压配电系统电源电压为380/220V，50Hz，采用三相五线中性点固定接地系统，低压系统以单母线分段方式运行，采用TN-S系统接地方式。
电力干线、支干线和支线采用母线及ZR-DI-YJE阻燃低烟无卤型铜芯电缆，沿桥架或金属线槽敷设，出桥架穿紧定式镀锌电线管保护。
2.照明系统本项目的照明系统包括正常照明、应急照明和其他照明。
正常照明光源选用荧光灯和节能吸顶灯。
照明干线、支干线选择及敷设同电力配电系统，支线选用ZR-BVV阻燃型铜芯塑料绝缘线，穿镀锌电线管保护。
应急照明包括事故照明和疏散照明。
疏散指示灯自带应急电源，应急时间应大于60分钟，工作方式为二线制。
楼层指示灯与疏散指示灯要求相同。
三、调试内容1.电气元件的试验、校核2.各箱、柜主回路、回路的检测3.电力电缆的试验4.配电柜的试运行5.照明系统试运行四、安全生产及文明施工为确保调试过程中的安全，我们将遵守安全生产和文明施工的原则，严格执行相关规定，加强现场管理，防止事故发生。
五、成品保护在调试过程中，我们将严格遵守成品保护的原则，保护好已经安装好的设备，防止损坏和污染。
六、调试时间表我们制定了详细的调试时间表，按照先主干后分支、先动力后照明的原则，逐个逐级进行调试。
七、调试人员及职责网络图我们将组建专业的调试团队，明确每个人的职责，确保调试工作的顺利进行。
电气工程调试方案本文旨在规范___综合厂房及办公楼项目的电气工程调试。
为确保施工质量，本方案将从以下几个方面进行规范。
一、调试前准备工作1.清理现场，保证施工环境整洁无障碍。
2.检查电气设备的安装是否符合要求，如有问题及时更正。
3.检查电气设备的接线是否正确，如有问题及时更正。
建筑工程电气调试方案
建筑工程电气调试方案一、前言电气系统是建筑工程中不可缺少的基础设施之一，它为建筑提供了稳定的电力支持，保障了建筑设备的正常运行。
因此，对电气系统的调试工作显得尤为重要。
本文将针对建筑工程电气系统的调试工作进行详细的方案介绍，希望能够为相关工程人员提供一定的参考。
二、电气系统调试准备工作1、了解电气系统设计方案在进行电气系统调试前，需要仔细了解电气系统的设计方案，包括总平面布置图、电气设备配置图、接线图、开关电源图等，对于系统的整体结构和各个部分的功能有全面的了解。
2、检查施工质量针对电气设备和线路的安装施工质量进行检查，确保各项设备、线路的安装牢固、接线正确、绝缘良好，并针对可能存在的缺陷和问题进行及时修复。
3、查明电气设备参数了解各类电气设备的规格参数，包括功率、电压、电流等参数，为后续的调试工作提供基础数据。
4、确认电气系统接线标准根据国家相关标准和建筑设计规范，了解电气系统的接线标准，确认各类接线方式，确保调试工作符合规范要求。
5、准备相关工具和设备对于电气系统调试需要使用的各类工具和设备进行准备，包括万用表、电压表、电流表、接地电阻测试仪等，确保在调试工作中能够顺利进行测量和测试。
三、电气系统调试步骤1、检查系统接地情况首先需要对电气系统的接地情况进行检查，确保接地电阻符合规范要求，消除接地故障隐患。
2、进行线路通电测试在无负载情况下，依次对线路进行通电测试，检查各个回路的电压、电流情况，确保线路的连接正确，无短路、断路等故障。
3、进行负载测试在线路通电测试合格后，对各个回路进行负载测试，接入相应的负载设备，检查电气设备的运行情况，包括照明、插座、电动机等。
4、进行保护装置测试对电气系统的保护装置进行测试，包括过流保护、短路保护、漏电保护等，确保在发生故障时能够正常保护设备和人员安全。
5、进行调压器及自备电源测试在建筑电气系统中，一般会装备有调压器和自备电源设备，需要对这些设备进行测试，确保其正常运行。
建筑工地的电气安装与调试
建筑工地的电气安装与调试电气安装与调试对于建筑工地来说至关重要。
在建筑工地中，电气系统是连接各个设备和机械的重要桥梁，它的安装和调试对工地的正常运转和工作人员的安全起着至关重要的作用。
本文将围绕建筑工地的电气安装与调试展开讨论。
1. 施工准备在开始电气安装和调试之前，施工方需进行充分的准备工作。
首先，需要进行电气系统的设计与规划，包括确定电气线路的布置、设备的安装位置和容量等。
其次，需要准备合适的电气设备和材料，确保其符合相关的安全标准和规范。
此外，还需要制定详细的施工计划，并合理安排施工人员的工作任务。
2. 电气设备安装电气设备的安装是电气系统建设的重要环节。
在进行电气设备的安装时，施工人员需按照设计要求进行合理的布线和接线，确保电气线路的安全可靠。
此外，还需对电气设备进行正确的接地处理，减少电气事故的风险。
在安装过程中，施工人员还需检查设备的标识和说明书，确保设备的正确使用。
3. 电气系统调试电气系统调试是保证电气设备正常运行的关键步骤。
在进行电气系统调试时，首先需要进行线路的接地和绝缘测试，以确保电气系统的安全性。
随后，施工人员需按照系统设计要求对电气设备进行逐一测试，检查设备的电气参数和工作状态，并进行必要的调整和修正。
在调试过程中，如发现问题或隐患，需及时进行排除和修复。
4. 安全防护在进行电气安装和调试时，安全防护是至关重要的。
施工人员需遵守相关的安全规范和要求，佩戴适当的防护用具，如绝缘手套、护目镜等，确保自身的安全。
此外，还需对工地进行安全巡检，确保电气设备的正常运行和工作人员的安全。
5. 常见问题与解决在电气安装和调试过程中，可能会遇到一些常见的问题，如线路接错、设备故障等。
对于这些问题，施工人员需具备一定的电气知识和技能，能够快速准确地进行判断和解决。
同时，还需定期对电气系统进行检查和维护，及时发现和修复潜在问题，确保工地的安全和正常运行。
综上所述，建筑工地的电气安装与调试是保证工地正常运作和人员安全的重要环节。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（建筑电气工程）电气系统调试方案第壹章工程概况1.1工程主要概况工程名称：建设单位：。
总承包单位。
设计单位：监理单位：项目地址：地下室建筑面积：9460m²本工程接地型式采用TN-S系统，设置专用接地线(即PE线)。
1.2本工程调试内容本工程主要对动力配电系统，照明系统、防雷接地系统等电气系统进行调试。
(高低压变配电系统及发电机系统)由专业班组进行调试。
包括配电箱、控制箱、配电干线及设备单体的调试。
1.2调试说明1.2.1本调试方案根据本项目的施工进度和现场条件，且以配合其他专业为目的而制定；1.2.2本调试方案根据现场情况会有所修正；1.2.3调试中，要求所有操作工人为持证电工，且按规程进行所有操作。
1.2.4电气系统调试流程，如下图第二章电气调试调试必须执行现行国家、省、市规范规定等。
本方案所述内容及施工工艺如和施工图纸有矛盾，则应以图纸要求为准。
调试时根据各专业的要求，按《广东省建筑安装工程施工质量技术资料统壹用表》要求，填写好相应的调试、检测记录、表格，且各有关人员签名，作为调试结果，留作交工验收、存档之用。
2.1送电前的准备工作和环境条件为了确保调试质量，稳、准、可靠、安全、壹次性送电调试、试运行的成功，要求项目技术负责、各电气专业技术人员、施工队参和，根据图纸设计要求和有关操作规范，验收规范，要亲自检查落实，整改好才能保证送电试测壹次成功。
低压配电室的土建施工工作必须全部完成，门窗全部安装好，能上锁、防鼠、防虫，进户套管全部封填好，室内干净，干燥。
各电器的主要元件经有关部门检测合格。
检查接地、接零是否完整、可靠，是否有漏接。
检查所有开关、插座面板是否安装完成，无遗漏。
检查所有开关箱安装是否正确，压接紧固。
所有线路用绝缘表摇测相对地、零对地电阻值符合规范要求。
检查电源是否已进配电箱。
2.2主要调试项目及方法2.2.1调试的主要项目1、电缆的测试2、母线槽的检查、测试3、低压送电屏至各楼配电箱的送电4、照明、插座回路的测试5、配电屏至设备配电箱线路和配电箱的检查6、设备的调试7、照明系统的受电8、水泵的调试、通风设备的调试2.2.2电缆的测试及回路受电1）记录表格（电缆电线绝缘电阻检查记录）2）电缆线路送电前的测试（1）绝缘电阻的测试解开电缆首端和终端的电缆头线耳之螺栓，单独测量电缆之绝缘电阻；测试绝缘电阻使用500V摇表，确保电缆绝缘电阻不小于1兆欧（国家规范为0.5兆欧，1兆欧为我方要求，以下同）。
（2）直流耐压试验及泄漏电流测试使用2.4KV直流耐压试验器（或2500V摇表）对电缆进行持续15分钟的耐压试验；采用直流微安表测量泄漏电流；试验时，试验电压可分4～6阶段均匀升压，每阶段停留1min，且读取泄漏电流值；测量时应消除杂散电流的影响。
（3）其他测试断开配电箱／柜之二次回路的保险，单独检查配电箱／柜的壹次回路的绝缘阻值；重新接回电缆头，使用力矩扳手测试螺栓扭矩；再次测试回路的绝缘电阻（保持二次回路保险丝断开状态）；绝缘电阻测试合格后，和首尾监护人经对讲机联系同意送电后，方可送电，严禁约时送电；盘柜作冲击合闸试验。
注意观察各部位不应有冒烟、火花和非正常性声响；送电时应经过连续合断3次测试后正常，方可正式送电。
3）电缆回路送电后的测试（1）相位核对相位的核对分俩次进行：接线时，按照统壹原则，所有电缆按照颜色壹致连接；送电后，再用相位表进行测试，若发现不正确，立即调整。
（2）运行测试合闸送电后，空载观察24小时，检查运行情况；有条件时应安排负载运行24小时，全面检查电缆／配电箱的运行情况是否正常；使用红外线测温仪检查配电箱总开关接头和电缆温升。
2.2.3照明配电箱的测试1）调试内容：(1)线路绝缘电阻的测量(2)试动作2）配电箱绝缘电阻的测试(1)配电箱的电阻测试仅对进、出线的测试，而对箱内的线路不做测试。
(2)测试电箱的进线电阻；测试前要断开上级配电箱的出线开关或断开线路，使用500V摇表，确保进线电缆绝缘电阻不小于1兆欧。
(3)测试电箱的出线的绝缘电阻：测试前要断开下级开关或断开线路，使用500V摇表，确保出线电缆绝缘电阻不小于1兆欧。
3）相位的核对相位的测试使用相序表。
先检查电缆接线是否颜色统壹；送电后，再用相序表测试进线端的相位，若发现不正确，立即调整；出线端的相位亦按照之上方法进行且做相应调整。
4）漏电断路器的测试漏电保护的测试采用单相对地短路进行测试，线路前安装10A保险丝。
测试次数不小于2次，且且动作要全部正确。
除上述测试外，仍应对漏电断路器进行动作电流及动作时进行测试。
5）配电箱的断路器按设计图纸上标明的整定值进行模拟试验。
2.2.4灯位及插座的检查(1)使用临时用电，分别检查各灯回路，确定回路符合设计；(2)测量回路电流，确定回路电流负荷符合设计；(3)使用临时用电，分别检查各插座回路，确定回路符合设计；(4)使用测试插座，检查每个插座是否存在断路、缺相、零相错位、对地短路等不正常情况，确保接地良好；(5)灯位及插座的相位检查采用对单相供电的方法，检查每个回路是否正确。
2.2.5常出现的问题（1）空气开关跳闸原因分析：（1）该输出线路出现对地故障；（2）该输出线路出现短路故障；（3）线路的输出电流长时间超过额定电流。
排除方法：把后壹级的主开关断开用万用表量度断路器的下桩和后壹级开关上桩的电压是否为零；检查该线路俩端的接触是否良好，断开线路俩端的端子，用摇表对线路进行测试；如线路出现断路或短路的现象，则应更换线路或对该线路进行维修，线路正常后，再进行送电；用电流钳表量度输出电流的情况，如输出电流大于断路器的额定电流，则应检查再后壹级的线路，检查断路器的型号是否符合要求或者更换断路器。
（2）继电器易脱扣原因分析：接触器本身线圈中的磁铁的磁力不稳定；接触器整体结构松动。
排除方法：检查接触器本身的整体构造是否稳固，各部件之间的连接有无松动现象，如上述无问题，则是线圈中的磁铁磁力不稳定，需要更换磁铁或更换整个接触器。
2.2.6电动机及电动机控制箱的测试（水泵、风机）1）记录表格：（1）电气设备绝缘检查记录（2）电动机试运转记录2）调试步骤：（1）检查电机控制箱内的线路检查“星－三角”起动线路的正确性检查接触器辅助接点的良好性检查线路的编号是否和设计图纸壹致检查二次回路接线是否正确，指示灯是否完好。
（2）电缆的绝缘检查检查电缆相间和相对地的绝缘电阻，电阻值不能小于2兆欧。
（3）电动机的检查检查电机内线圈相间绝缘电阻，电阻值大于10兆欧；检查电机转动部分的平滑性；（4）接线接线端的间距不能太小。
若由于接线空间的限制，接线端要采用绝缘保护措施。
起动负荷运行保护系统测试3）相位测试使用相序表，检查控制箱进线端的相位，且按照接线颜色统壹原则，检查控制箱出线电缆是否按照颜色壹致连接；送电后，检查电机的转向是否正确。
4）功能的测试（1）电机控制箱的功能测试检查电源指示、电压/电流指示功能；检查空气开关的功能，对带漏电型开关可按试验按钮进行漏电保护测试；检查起动/停止/主、副电机转换功能。
（2）电机的起动检查电机转动方向是否正确检查电机转动时是否有噪音检查电机运行时的电流值5）温升的测试对风机的温升测试为带负荷运行温升测试；开机前，记录室内温度；开启电机，检查起动时间和起动电流、以及运行时电流是否正常；若壹切正常，运行风机，且每隔10分钟测试壹次电机外壳温度，直至温度变化在±2℃，温差可认为为电机运行后的温升；水泵电机的温升可分为空载时和负载时温升测试，方法和风机电机温升测试壹样。
6）负载测试在电机起动正常且转向符合使用要求的情况下，带负荷进行测试。
改变电机负载，测量电机运转电流；按10％额定负载，50％额定负载、额定负载和110％额定负载几种情况下，测量电机运行电流值。
7）调试过程中可能出现的问题及解决方法：（1）电动机的转向为反转原因分析：电动机的相序和电压输出相序不壹致。
排除方法：(a)在电动机的接线端子上进行调整；(b)在控制柜上把其中的二相调换。
（2）运转中的电动机突然停止原因分析：(a)电动机长时间过负荷运行；(b)控制柜中二次回路出现故障；(c)电动机接线端子松动，或线路出现故障，造成三相电流不平衡。
排除方法：断开电动机主电源，检查电动机接线端子是否有松动现象；用摇表对控制柜至电动机的线路进行测试；用万用表量度电动机中各组线圈电阻值是否基本壹致；上述问题无误后，再通电进行调试。
如仍出现突然停止现象，则继续检查控制柜中的二次回路，对照二次接线图，有无继电器线圈动作不灵敏或整个二次线路电流过大，找出问题后，再进行电动机的调试，再用万用表测试输出的电流值是否超过主开关的额定电流，如果超过，则应更换主开关。
2.2.8接地电阻的测试防雷接地工程完成后，应进行接地电阻的测试，以检验接地电阻是否符合要求。
1)测量地极的安排(1)如下图所示，A为需要测试的接地极（或接地系统），B为辅助接地体，作用是使测试电流从A流经大地经由B回到电源而成为闭合回路，通常把B作为电流辅助地极。
图被测试接地体及辅助电极安排方式(2)K是作为测量零电位区和A地极之间的电压用的辅助地极，通常叫做电压辅助地极。
(3)为了正确地测出A地极的电位，K地极必须插在零电位区CD内。
如果三个地极安排不符合上述要求，会使测量结果不准确，甚至完全不能反映出实际情况。
(4)仪器的电压辅助地极引线和电流辅助地极引线之间的距离不应小于1m，以免自身发生干扰。
(5)应反复在不同的方向测量3～4次，取其算术平均值。
(6)使用摇表，当发现干扰，在摇表未转动时，仪表指针已有读数，表示有直流杂散电流；指针振动时表示有交流杂散电流，应改变转动的速度，以便避免外界干扰的影响。
(7)接地电阻测量完毕后，应填写测试记录，作为工程验收的依据。
第三章组织措施和计划3.1组织措施3.1.1电房及水泵房等关键设备房的安装施工工期将直接影响工程的总工期，对系统的运行质量有十分重要的影响。
因此，系统调试的重点就在于这些关键设备房的调试，为系统调试关键路径所在。
针对之上特点，拟在组织系统调试时采取以下措施：1、成立以项目部专业技术人员为主的调试组，由项目经理担任调试总指挥，负责本工程系统调试，调试组由项目部技术人员和调试中心的专业调试人员组成。
2、严格控制系统的安装及调试工期，做到边施工，边调试，尽量缩短调试工期。
3、调试总指挥对调试工作的技术措施，对调试人员进行技术交底。
负责和其他专业调试系统及监理工程师协调，编制调试方案，审核调试资料。
4、以总控计划为依据，编制进度计划，配合各专业系统实施联调计划。
3.1.2指定专人负责和各专业组成的联合调试领导小组的协调工作，建立有效的质量信息反馈渠道，积极配合联合调试组的工作，且派出熟悉现场安装的施工班组协助调试。
