(优选)由零件图拼画装配图.
(机械)制图员高级理论复习试题及答案(五)
(机械)制图员高级理论复习试题及答案(五)1.徒手绘图所使用的圆锥形铅芯画中心线和尺寸线时,应磨得较尖,画( )时应磨得较钝。
A、细点画线B、尺寸界线C、波浪线D、可见轮廓线【正确答案】：D2.徒手绘图时,手指应握在距铅笔笔尖约35mm处,手腕和小手指对纸面的( )。
A、压力先大后小B、压力先小后大C、压力不要太小D、压力不要太大【正确答案】：D3. ( )直线时,眼睛应多看终点,不要盯着笔尖或已画出的线段。
A、徒手画B、用直尺画C、用直线笔画D、用计算机画【正确答案】：A4.( )长斜线时,为了运笔方便,可将图纸旋转到适当角度,使它转成水平方向位置来画。
A、徒手画B、用三角板画C、用微机画D、用丁字尺【正确答案】：A5.徒手画直径较大圆时,先画出中心线,在中心线上用半径长度量出四点,再过圆心增画两条45o的斜线,在线上再定4个点,然后( )画圆。
A、过这4个点B、过这8个点C、用圆规画圆D、用直尺画圆【正确答案】：B6.徒手画直径很大圆时,可用手作圆规,以小手指的指尖或关节作圆心,使铅笔与它的距离等于所需的半径,用另一只手小心地( ),即可得到所需的圆。
A、很快地转图纸B、慢慢转动图纸C、很快地转铅笔D、慢慢转动铅笔【正确答案】：B7.徒手画椭圆时,先画出椭圆的长短轴,并用目测的方法定出其4个端点的位置,再过这4个端点画一矩形,然后徒手作椭圆与此矩形( )。
A、相加B、相减C、相切D、相交【正确答案】：C8.徒手画椭圆时,可先画出椭圆的外切四边形,然后分别用( )作两钝角及两锐角的内切弧,即得所需椭圆。
A、徒手方法B、计算方法C、描图方法D、拓印方法【正确答案】：A9.对较小物体目测时,可用铅笔直接放在实物上测定各部分的大小,然后按( )画出草图。
A、图纸的大小B、图解的大小C、计算的大小D、测定的大小【正确答案】：D10.对较大物体目测时,人的位置保持不动,( ),手握铅笔进行目测度量。
人和物体的距离大小,应根据所需图形的大小来确定。

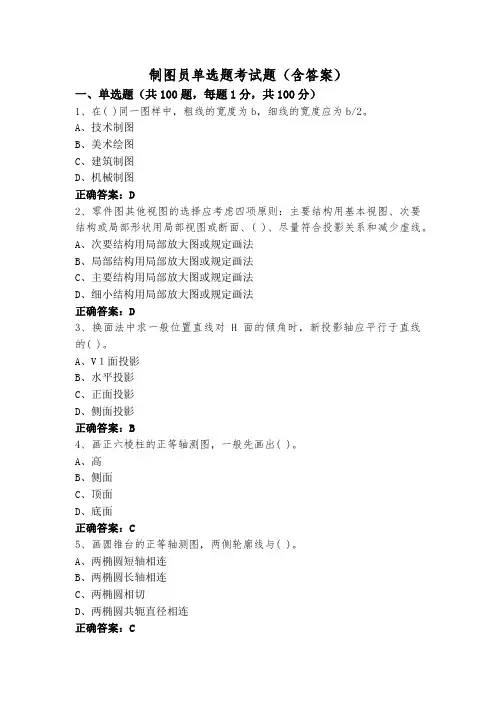

制图员单选题考试题(含答案)
制图员单选题考试题（含答案）一、单选题（共100题，每题1分，共100分）1、在( )同一图样中，粗线的宽度为b，细线的宽度应为b/2。
A、技术制图B、美术绘图C、建筑制图D、机械制图正确答案：D2、零件图其他视图的选择应考虑四项原则：主要结构用基本视图、次要结构或局部形状用局部视图或断面、( )、尽量符合投影关系和减少虚线。
A、次要结构用局部放大图或规定画法B、局部结构用局部放大图或规定画法C、主要结构用局部放大图或规定画法D、细小结构用局部放大图或规定画法正确答案：D3、换面法中求一般位置直线对 H 面的倾角时，新投影轴应平行于直线的( )。
A、V１面投影B、水平投影C、正面投影D、侧面投影正确答案：B4、画正六棱柱的正等轴测图，一般先画出( )。
A、高B、侧面C、顶面D、底面正确答案：C5、画圆锥台的正等轴测图，两侧轮廓线与( )。
A、两椭圆短轴相连B、两椭圆长轴相连C、两椭圆相切D、两椭圆共轭直径相连正确答案：C6、尺寸线终端形式有箭头和( )两种形式。
A、直线B、圆点C、斜线D、圆圈正确答案：C7、绘制圆的对称中心线时，当图形比较小，用点划线绘制有困难时可用( )代替。
A、虚线B、双点划线C、细实线D、粗实线正确答案：C8、工程上描述物体的形状采用的是( )。
A、正投影B、斜投影C、平行投影D、以上3种都用正确答案：A9、进行多段线编辑(PEdit)时,不可以和多段线合并(J) 的是?( )A、圆弧B、多段线C、椭圆弧D、直线正确答案：C10、( )命令用于绘制指定内外直径的圆环或填充圆。
A、圆弧B、椭圆C、圆D、圆环正确答案：D11、下面关于创建新布局的方法中错误的是( ) 。
A、使用布局向导（LAYOUTWIZARD）命令循序渐进地创建一个新布局。
B、使用来自样板的布局（LAYOUT）命令插入基于现有布局样板的新布局。
C、通过布局选项卡创建一个新布局。
D、运行 EXPORT 命令。

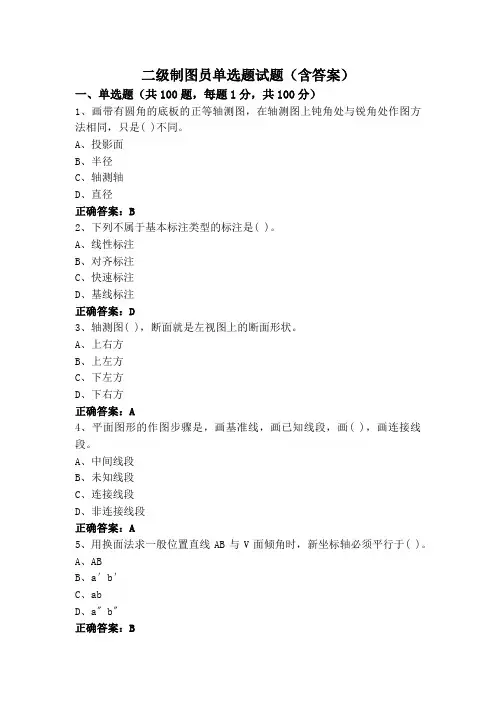

二级制图员单选题试题(含答案)
二级制图员单选题试题（含答案）一、单选题（共100题，每题1分，共100分）1、画带有圆角的底板的正等轴测图，在轴测图上钝角处与锐角处作图方法相同，只是( )不同。
A、投影面B、半径C、轴测轴D、直径正确答案：B2、下列不属于基本标注类型的标注是( )。
A、线性标注B、对齐标注C、快速标注D、基线标注正确答案：D3、轴测图( )，断面就是左视图上的断面形状。
A、上右方B、上左方C、下左方D、下右方正确答案：A4、平面图形的作图步骤是，画基准线，画已知线段，画( )，画连接线段。
A、中间线段B、未知线段C、连接线段D、非连接线段正确答案：A5、用换面法求一般位置直线AB与V面倾角时，新坐标轴必须平行于( )。
A、ABB、a′b′C、abD、a〞b〞正确答案：B6、箱壳类零件主要起包容、支承其他零件的作用，常有内腔、轴承孔、凸台、肋、( )、螺纹孔等结构。
A、安装板、光孔B、斜支架、拨叉C、中心孔、键槽D、皮带轮、轮辐正确答案：A7、直线的投影变换中，一般位置线变换为投影面平行线时，新投影轴的设立原则是新投影轴( )直线的投影。
A、倾斜B、相交C、平行D、垂直正确答案：D8、要提高图象的显示速度,可以将图像的显示质量从____转换到______?( )A、低质量 , 默认的高质量B、草图质量 , 默认的高质量C、默认的高质量,草稿质量D、默认的高质量,低质量正确答案：C9、Ø10H6、Ø10H7和Ø10H8三个尺寸中,相等的是( )。
A、加工难易程度B、下极限偏差C、上极限偏差D、公差数值正确答案：B10、当选择零件主视图的原则不能同时兼顾时，一般应优先考虑( )。
A、“图形布置合理”B、“反映形状特征”C、“符合工作位置”D、“符合加工位置”正确答案：B11、带切口立体应标注该立体未截切前的( )和切口处各截平面的定位尺寸。
A、定位尺寸B、定形尺寸C、原形尺寸D、总体尺寸正确答案：C12、画斜视图时，必须在视图的上方标出视图的名称“x”(“x”为大写的拉丁字母)，在相应视图附近用箭头指明投影方向，并注上相同的( )。
工程制图习题集答案_第八章
第二十四页，共78页。
答案 动画 立体 返回
8-4 选用适当的比例及图幅，选择恰当的表达方法绘班制级 学号零姓名 件草图或零件图。
1.拨叉
第二十五页，共78页。
返回
8-4 选用适当的比例及图幅，选择恰当的表达方法绘制零件草图或零件图。
2.泵体
第二十六页，共78页。
答案 动画 立体 返回
8-4 选用适当的比例及图幅，选择恰当的表达方法绘制零件草图或零件图。
4） 试叙述弯臂零件图采用了哪些表达方法？ 答：局部剖视图、斜视图、局部视图、重合断面图。
第三十六页，共78页。
返回
8-5 读零件图,完成填空及问答。 4.箱体零件
第三十七页，共78页。
答案 动画 立体 返回
8-5 读零件图,完成填空及问答。 4.箱体零件
第三十八页，共78页。
填空 返回
1）图中标有公差要求的尺寸有 2 个，φ80K7的最大极限尺寸为φ80.009 ，最小极 限尺寸为φ79.979 ，尺寸公差为0.03。
8-3 形位公差
4.标注机件的下列形位公差：①φ8H8轴线对φ29H7轴线的平行度公差为0.015；② 面E 和面F对φ29H7轴线的垂直度公差为0.02；③ 面E的平面度公差为0.015；④ φ52h8轴 线对φ8H8轴线的同轴度公差为0.05。
第二十三页，共78页。
返回
8-4 选用适当的比例及图幅，选择恰当的表达方法绘制零件草图或零件图。
第七页，共78页。
（) 返回
8-1表面粗糙度
4.指出图中的表面粗糙度标注的错误，并重新加以标注。
车
第八页，共78页。
答案 动画 立体 返回
8-1表面粗糙度
4.指出图中的表面粗糙度标注的错误，并重新加以标注。

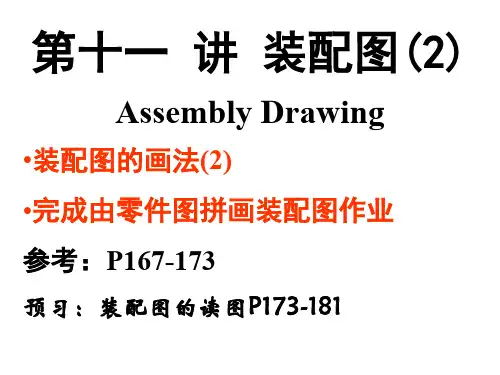

工程图学课件-第11讲装配图画法-2
•左视图主要表达填料压盖和泵 体左端面形状，阀体出油口位 置及结构（用局部剖视表达出 油口和阀体内部的连通情况）
7. 画细部结构
上下阀瓣复杂、特殊结构等必要的细节（增加两阀 瓣零件的侧视图放大图, 2:1）
明细表是部件全部零件的详细目录,表中填有零件的序号、名 称、数量、材料、附注及标准。
明细表在标题栏的上方，当位置不够时可移一部分紧接标题栏 左边继续填写 。
明细表中的零件序号应与装配图中的 零件编号一致，并且由下往上填写， 因此，应先编零件序号再填明细栏。
注意
20 19
序号 零件名称
2 1
序号 零件名称
3. 指引线不能相交, 在通过剖面线的区域时不能与剖面 线平行。
4. 零件编号应按顺时针或逆时针方向顺序编号， 全图按 水平方向或垂直方向整齐排列。
先画出需要编号零件 的指引线和横线，检查无 重复、无遗漏时，再统一 填写序号。
装配图
最好拉高置于图形外
装配图
三、 明细表（Bill of Materials －BOM）
L
合理 应考虑旋入螺 钉所需空间
合理
19
小结
1. 掌握装配图的规定画法、特殊画法。
2. 画装配图首先选好主视图，确定较好的视图表达方案， 把部件的工作原理、装配关系、零件之间的连接固定方式 和重要零件的主要 结构表达清楚。
3. 根据尺寸的作用，弄清装配图应标注哪几类尺寸。
4. 掌握正确的画图方法和步骤。画图时必须首先了解每个 零件在轴向、径向的固定方式，使它在装配体中有一个固 定的位置。一般径向靠配合、键、销联接固定；轴向靠轴 肩或 端面固定。
制图员(土建)高级理论知识模拟题
制图员（土建）高级理论知识试卷一、单项选择题（每题0.5分）1.下列叙述正确的是( )。
A、标注球面直径时，一般应在Φ巾前加注“S”B、标注球面半径时，一般应在R前加注“球”C、标注锥面直径时，一般应在Φ前加注“S”D、标注柱面直径时，一般应在Φ前加注“S”2.铅芯有软、硬之分，( )。
A、“H”表示软，“B”表示硬B、“B”表示软，“H”表示硬C、“R”表示软，“Y”表示硬D、“Y”表示软，“R”表示硬3．铅芯削磨形状为( )的铅笔用于画粗实线。
A、柱形B、锥形C、球形D、矩形4.( )尺头内侧边紧靠图板左边，三角板任意边靠紧丁字尺尺身上边，便可利用三角板的另外两边画出垂直线或倾斜线。
A、比例尺B、丁字尺C、曲线板D、三角板5.圆规使用铅芯的硬度规格要比画直线的铅芯( )。
A、软一级B、软二级C、硬一级D、硬二级6.用圆规画( )时，可用加长杆扩大所画圆的半径，使针脚和铅笔脚均与纸面保持垂直。
A、小圆B、大圆C、曲线D、直线7.( )分为正投影法和斜投影法两种。
A、平行投影法B、中心投影法 c、投影面法 D、辅助投影法8.( )的投射中心位于有限远处。
A、中心投影法B、平行投影法 c、正投影法 D、斜投影法9.用中心投影法将物体投影到投影面上所得到的( )称为透视投影。
A、坐标B、光线C、投影D、影子10．图形输出设备有打印机、( )、显示器等。
A、数字化仪B、扫描仪 c、绘图机 D、软盘11.针式、喷墨式及激光式等是( )的类型。
A、绘图机B、打印机 c、显示器 D、扫描仪12.房屋的结构施工图中不包括该房屋的( )。
A、基础平面图B、基础详图 c、建筑详图 D、楼板配筋图13.能够反映室内给、排水系统全貌的是( )。
A、给、排水系统平面图B、给、排水系统立面图c、给、排水系统安装图 D、给、排水系统轴测图14.房屋的室外给、排水施工图不包括( )。
A、管道布置平面图B、水表详图c、管道纵断面图 D、检查井详图15.劳动者( )的，用人单位不可以解除劳动合同。
由零件图画装配图
图8-16 滑动轴承的装配图
2.拆卸装配体
在拆卸前，应准备好有关的拆卸工
具，以及放置零件的用具和场地，然后根 据装配的特点，按照一定的拆卸次序，正 确地依次拆卸。拆卸过程中，对每一个零 件应扎上标签，做好编号。对拆下的零件 要分区分组，放在适当的地方，以免混乱 和丢失，这样也便于测绘后的重新装配。
标注一致。
二、确定表达方案
1.选择主视图
主视图一般按装配体的工作位置选择，并使其能够反映装配体的工作原理、 主要装配关系和主要结构特征。如图8-16所示的滑动轴承，因正面能反映其 主要结构特征和装配关系，故选择正面作为主视图方向；又由于该轴承内 外结构形状都对称，故画成半剖视图。
2.确定视图数量和表达方法
装配示意图一般是用简单的 图线画出装配体各零件的大致轮廓， 以表示其装配位置、装配关系和工 作原理等情况的简图。国家标准 《机械制图》中规定了一些零件的 简单符号，画图时可以参考使用。
画装配示意图应在对装配体 全面了解、分析之后画出，并在拆 卸过程中进一步了解装配体内部结 构和各零件之间的关系，进行修正、 补充，以备将来正确地画出装配图 和重新装配装配体之用。图8-18为 滑动轴承装配示意图。
工程制图
由零件图画装配图
一、准备工作
1.了解和分析装配体
要正确地表达一个装配体，必须首先了解和分析它的用途、工作原理、 结构特点以及装拆顺序等情况。这些情况可通过观察实物、阅读有关技术资料 和类似产品图样及咨询有关人员来学习和了解。
如图8-16所示，滑动轴承是支撑传动轴的一个部件，轴在轴瓦内旋转。 轴瓦由上、下两块组成，分别嵌在轴承盖和轴承座上，轴承盖和轴承座用一对 螺栓和螺母连接在一起。为了可以用加垫片的方法来调整轴瓦和轴配合的松紧， 轴承盖和轴承座之间应留有一定的间隙。图8-17所示为滑动轴承的分解轴测图。
《机械制图》教案——第八章 装配图
第八章装配图8.1装配图的作用和内容装配图是表达机器或部件的图样，通常用来表达机器或部件的工作原理以及零、部件间的装配和连接关系，是机械设计和生产中的重要技术文件之一。
1、一组视图表达机器或部件的传动线路、工作原理、各组成零件的相对位置、装配关系、连接方式和主要零件的结构形状等。
2、必要的尺寸只需标注出表示机器或部件的性能、装配、检验和安装所必需的一些尺寸。
3、技术要求用数字符号或文字对机器或部件的性能、装配、检验、调整、验收以及使用方法等方面的要求进行说明。
4、零件序号、明细栏和标题栏装配图与零件图最明显的区别就是在装配图中对每个零件进行编号，并在标题栏上方按编号顺序绘制成零件明细栏。
8.2装配图的视图表达方法装配图和零件图一样都是机械图样，它们的共同点是都要表达出装配体或零件的内、外结构。
国家标准关于零件的各种表达方法和选择视图的原则，在表达部件时也适用。
但零件图与装配图又有区别。
零件图用来表达零件的结构、形状，而装配图主要表达机器或部件的工作原理、装配关系，因此装配图在表达方面有它的特殊性。
为了清晰而又简便地表达出部件的结构，机械制图国家标准对装配图提出了一些规定画法和特殊画法。
8.2.1装配图视图的选择1、主视图一般将装配体的工作位置作为选取主视图的位置，以最能反映装配体的装配关系、工作原理及结构、形状的方向作为画主视图的方向。
若装配体工作位置倾斜，应先放正，再进行绘图。
2、其它视图主视图未能表达清楚的装配关系，应根据需要配以其他基本视图或辅助视图，直至把工作原理、装配关系完全表达清楚。
可根据需要进行适当的剖视、断面，同时应照顾到图幅的布局。
8.2.2装配图上的规定画法1、接触面和非接触面2、剖面线的画法3、剖视图中不剖零件的画法8.2.3装配图上的特殊画法1、拆画画法和结合面剖切画法2、单独表达某个零件的方法3、假想画法8.2.4装配图上的简化画法1．对于装配图中若干相同的零、部件组，如螺栓连接等，可只详细地画出其中一组或几组，其余则只需用细点画线表示其位置即可，如图8-7中的螺钉连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2. 确定表达方案（既视图选择）
装配图的主视图选择
1. 能反映安放位置和工作位置 2. 能反映主要装配关系和工作原理
其它视图的选择
补充其它装配关系、外形及局部结构 的视图
装配图的视图表达：
1. 零件的视图的表达方法在装配图中仍适用。 2. 规定画法：
1) 两相邻零件的配合面和接触面，规定只画一条线。
尺寸；编写பைடு நூலகம்号、名细栏；再校核；签名。
装配图的画法举例：（虎钳装配）
2) 两相邻零件的剖面线倾斜方向应相反，或方向一 致而间隔不等。在同一图样的各个视图上，同一 零件的剖面线倾斜方向与间隔应保持一致。
3) 实心件、标准紧固件或其他标准组件，若剖面线 通过其基本轴线时，这些零件均按不剖绘制。
3. 特殊画法：拆卸画法、沿结合面剖切画法、假想画
法、夸大画法、简化画法。
3. 画装配图
根据部件的大小与复杂程度选择图幅 根据部件的大小与复杂程度选择绘图比例 安排各视图的位置（注意留有尺寸、序号、名 细表和技术要求的位置） 开始绘图
1. 先绘主要轴线（装配干线）、对称中心线、作图基 准线
2. 由主视图开始画，可几个视图配合进行 3. 剖视图要以装配干线为准，由内向外逐个画出各零
件或由外向内逐个画出各零件。但要注意消隐。 4. 用细实线（淡）画底稿；经校核后加深；画剖面线；
（优选）由零件图拼画装配图.
球 阀 装 配 示 意 图
1. 了解部件的装配关系和工作原理
对部件和机器的实物或装配示意图 进行分析，了解其工作原理 明确以哪个零件为中心进行装配 了解各零件之间的装配关系 核对各配合尺寸以确定配合性质
通过以上分析可基本了解各零件之间的 相互关系，为画装配图做好准备
球阀装配示意图
