千斤顶工作原理
千斤顶的工作原理
千斤顶的工作原理
一、了解液压千斤顶的工作原理
液压千斤顶是一种液压支撑装置，可以用作静态或移动支撑。
它使用液压原理来提供一定承载力度，传统的千斤顶是用它的吊柱和机器轴承来支撑物体，如果外力作用于物体，则会产生拉力或推力。
而液压千斤顶则会使用一个由液压启动器控制的凹形液压控制系统，当外力作用于物体的时候，液压系统中的液压油将会流过凹形活动部件向上移动，以此支撑物体，并使表面水平稳定。
二、液压千斤顶的工作原理
液压千斤顶的工作原理主要基于液压机构原理。
液压机构可以从动器带动被动件，由一个封闭的弹簧、液压油和活塞组成，液压油可以在封闭体系形成压力，从而将活塞向上推动，液压油通过液压阀组件，将活塞传递给圆筒，以此转变压力和力矩，从而将动力传递给被动件，使其发生改变。
本文所描述的液压千斤顶工作原理如下：在千斤顶中采用了液压启动器，它将动作压力传递到液压活塞上。
当物体面对外力作用时，液压活塞会向上推动，从而支撑物体，维持支撑物体的水平。
总之，液压千斤顶是利用液压机构原理将动作压力传递到液压活塞上，然后液压活塞会根据外力作用行为进行改变，从而支撑物体，并维持支撑物体的垂直性。
千斤顶的工作原理及分类
千斤顶的工作原理及分类一、千斤顶的工作原理有机械千斤顶和液压千斤顶等几种，原理各有不同从原理上来说，液压传动所基于的最基本的原理就是帕斯卡原理，就是说，液体各处的压强是一致的，这样，在平衡的系统中，比较小的活塞上面施加的压力比较小，而大的活塞上施加的压力也比较大，这样能够保持液体的静止。
所以通过液体的传递，可以得到不同端上的不同的压力，这样就可以达到一个变换的目的。
我们所常见到的液压千斤顶就是利用了这个原理来达到力的传递。
螺旋千斤顶机械原理，以往复扳动手柄，拔爪即推动棘轮间隙回转，小伞齿轮带动大伞齿轮、使举重螺杆旋转，从而使升降套筒获得起升或下降，而达到起重拉力的功能。
但不如液压千斤顶简易。
二、千斤顶分类千斤顶是一种用钢性顶举件作为工作装置，通过顶部托座或底部托爪在行程内顶升重物的轻小起重设备！1、按结构特征可分为齿条千斤顶、螺旋千斤顶和液压（油压）千斤顶3种。
①齿条千斤顶:由人力通过杠杆和齿轮带动齿条顶举重物。
起重量一般不超过20吨，可长期支持重物，主要用在作业条件不方便的地方或需要利用下部的托爪提升重物的场合，如铁路起轨作业。
②螺旋千斤顶:由人力通过螺旋副传动，螺杆或螺母套筒作为顶举件。
普通螺旋千斤顶靠螺纹自锁作用支持重物，构造简单，但传动效率低，返程慢。
自降螺旋千斤顶的螺纹无自锁作用，装有制动器。
放松制动器，重物即可自行快速下降，缩短返程时间，但这种千斤顶构造较复杂。
螺旋千斤顶能长期支持重物，最大起重量已达100吨，应用较广。
下部装上水平螺杆后，还能使重物作小距离横移。
③液压千斤顶:由人力或电力驱动液压泵，通过液压系统传动，用缸体或活塞作为顶举件。
液压千斤顶可分为整体式和分离式。
整体式的泵与液压缸联成一体；分离式的泵与液压缸分离，中间用高压软管相联。
液压千斤顶结构紧凑，能平稳顶升重物，起重量最大已达1000吨，行程1米，传动效率较高，故应用较广；但易漏油，不宜长期支持重物。
如长期支撑需选用自锁顶，螺旋千斤顶和液压千斤顶为进一步降低外形高度或增大顶举距离，可做成多级伸缩式的。

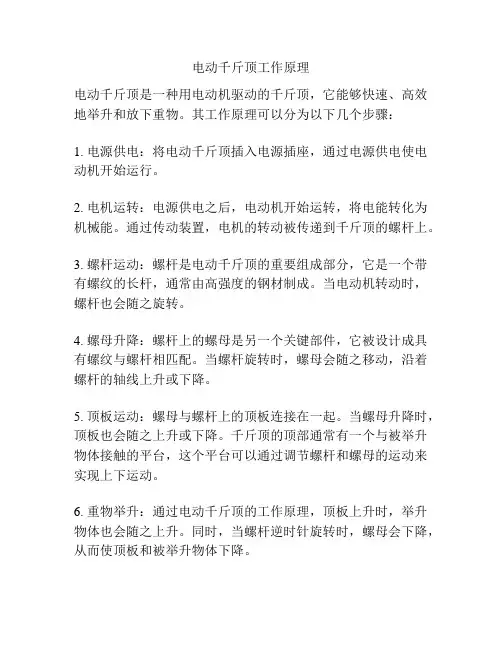

电动千斤顶工作原理
电动千斤顶工作原理
电动千斤顶是一种用电动机驱动的千斤顶，它能够快速、高效地举升和放下重物。
其工作原理可以分为以下几个步骤：
1. 电源供电：将电动千斤顶插入电源插座，通过电源供电使电动机开始运行。
2. 电机运转：电源供电之后，电动机开始运转，将电能转化为机械能。
通过传动装置，电机的转动被传递到千斤顶的螺杆上。
3. 螺杆运动：螺杆是电动千斤顶的重要组成部分，它是一个带有螺纹的长杆，通常由高强度的钢材制成。
当电动机转动时，螺杆也会随之旋转。
4. 螺母升降：螺杆上的螺母是另一个关键部件，它被设计成具有螺纹与螺杆相匹配。
当螺杆旋转时，螺母会随之移动，沿着螺杆的轴线上升或下降。
5. 顶板运动：螺母与螺杆上的顶板连接在一起。
当螺母升降时，顶板也会随之上升或下降。
千斤顶的顶部通常有一个与被举升物体接触的平台，这个平台可以通过调节螺杆和螺母的运动来实现上下运动。
6. 重物举升：通过电动千斤顶的工作原理，顶板上升时，举升物体也会随之上升。
同时，当螺杆逆时针旋转时，螺母会下降，从而使顶板和被举升物体下降。
电动千斤顶工作原理简单而高效，它省去了传统手动千斤顶需要用力旋转螺杆的操作，极大地提高了工作效率。
因此，电动千斤顶在汽车维修、建筑施工和物流运输等领域得到了广泛应用。
叙述千斤顶的用途和工作原理
叙述千斤顶的用途和工作原理1. 介绍千斤顶千斤顶是一种常见的工具，用于提升重物。
它通常由一个大型的柱状主体和一个能够上下移动的顶部组成。
千斤顶可以通过机械或液压原理来实现重物的提升。
2. 千斤顶的用途千斤顶广泛用于各种需要提升重物的场合。
以下是一些常见的千斤顶应用领域：2.1 汽车维修在汽车维修中，千斤顶被广泛用于抬起汽车，使维修人员可以更方便地进入车底进行维修和保养工作。
汽车维修千斤顶通常使用液压原理，通过液体的压力来提升汽车。
2.2 工业生产在工业生产中，千斤顶可以用于提升重型机械设备、组装生产线等。
它们的使用可以帮助工人们快速、安全地完成重物的装配和安装工作。
2.3 建筑施工在建筑施工中，千斤顶被用于临时支撑建筑物的梁柱、抬升混凝土梁板等。
它们可以提供稳定的支撑力，保证施工过程中的安全性。
2.4 舞台搭建在舞台搭建和音视频设备安装中，千斤顶常用于抬升和调整大型音响、灯光设备等。
它们可以帮助技术人员快速而精确地完成舞台和设备的搭建工作。
3. 千斤顶的工作原理千斤顶的工作原理可以分为两种类型：机械千斤顶和液压千斤顶。
3.1 机械千斤顶机械千斤顶利用螺旋杆原理进行工作。
主体中的螺旋杆通过旋转，使顶部的平台上升或下降，从而提升或降低重物。
工作原理如下： 1. 旋转螺旋杆：当手动旋转螺旋杆时，螺旋杆会转动。
2. 上举顶部：转动螺旋杆会推动螺母上升，使连接在螺母上的顶部平台也上升。
3. 提升重物：顶部平台的上升会将重物一同提升。
机械千斤顶的工作原理简单、可靠，但提升的速度较慢。
3.2 液压千斤顶液压千斤顶利用液体的压力进行工作。
通过施加压力，液体传递到活塞上，并使顶部平台上升或下降，从而实现提升或降低重物。
工作原理如下： 1. 应用压力：通过操作手柄或脚踏板，将液体（通常是油）压入液压系统中。
2. 液体传递：液体的压力使活塞上升，将力量传递给顶部平台。
3. 提升重物：顶部平台上升会将重物一同提升。
千斤顶的工作原理
千斤顶的工作原理
千斤顶是一种常用的起重工具，它的工作原理基于杠杆原理。
千斤顶主要由一个铁制的机身、一个手柄以及液压系统组成。
千斤顶的液压系统包括一个液压缸和一个注入液体的孔。
液压缸由两个活塞组成，一个较小的活塞连接到手柄，另一个较大的活塞连接到举升台面。
当手柄被按下时，小活塞会移动，推动液体通过液压系统进入较大活塞的一侧。
由于液体是无法被压缩的，当液体进入活塞的一侧时，它会往活塞另一侧提供一个相等大小的压力。
由于较大活塞的面积较大，所以提供的压力也会增大，这就产生了能够举升重物的力。
千斤顶的举升能力取决于液体的压力和活塞面积的大小。
通过改变手柄的长度和杠杆的位置，可以调整活塞的移动距离和力的大小。
这使得千斤顶具有调节力量的功能，可以适应不同的举升需求。
总之，千斤顶利用液压系统和杠杆原理来产生力，实现举升重物的功能。
它在各种工业和日常场合中都得到了广泛的应用。
千斤顶工作原理(PPT)
间隙回转，小伞齿轮带动大伞齿轮、使举重螺杆旋转，从而使升 降套筒获得起升或下降，而达到起重拉力的功能。但不如液压千 斤顶简易。
① 齿条千斤顶:由人力通过杠杆和齿轮带动齿条顶举重物。起重 量一般不超过20吨，可长期支持重物，主要用在作业条件不方便的地 方或需要利用下部的托爪提升重物的场合，如铁路起轨作业。
② 螺旋千斤顶:由人力通过螺旋副传动，螺杆或螺母套筒作为顶举件。 普通螺旋千斤顶靠螺纹自锁作用支持重物，构造简单，但传动效率低，
返程慢。自降螺旋千斤顶的螺纹无自锁作用，但装有制动器。放松制
动器，重物即可自行快速下降，缩短返程时间，但这种千斤顶构造较 复杂。螺旋千斤顶能长期支持重物，最大起重量已达100吨，应用较 广。下部装上水平螺杆后，还能使重物做小距离横移。
高度或增大顶举距离，可做成多级伸缩式。 液压千斤顶除上述基本型式外，拉机等，用于各种特殊施工场合。
张拉千斤顶（穿心式）工作原理
多谢观看
千斤顶工作原理
汽机检修辅机二班 荣保军
工作原理：千斤顶分为机械千斤顶和液压千斤顶两种，原理各有 不同。
液压千斤顶所基于的原理为帕斯卡原理，即：液体各处的压强
是一致的，这样，在平衡的系统中，比较小的活塞上面施加的压 力比较小，而大的活塞上施加的压力也比较大，这样能够保持液 体的静止。所以通过液体的传递，可以得到不同端上的不同的压 力，这样就可以达到一个变换的目的。我们所常见到的液压千斤 顶就是利用了这个原理来达到力的传递。
③ 液压千斤顶:由人力或电力驱动液压泵，通过液压系统传动，用缸体或活塞作为 顶举件。液压千斤顶可分为整体式和分离式。整体式的泵与液压缸联成一体；分离式
的泵与液压缸分离，中间用高压软管相联。液压千斤顶结构紧凑，能平稳顶升重物， 起重量最大达1000吨，行程1米，传动效率较高，故应用较广；但易漏油，不宜长期支 持重物。 如长期支撑需选用自锁千斤顶，螺旋千斤顶和液压千斤顶为进一步降低外形
中空千斤顶工作原理
中空千斤顶工作原理一、中空千斤顶的基本结构中空千斤顶由三个主要组成部分组成：顶板、柱体和底座。
顶板是千斤顶的顶部，通常为一个圆形或方形的板子，具有承受压力和分散压力的功能。
柱体是千斤顶的主体，由一个空心的金属圆柱组成。
底座是千斤顶的底部，主要用于支撑和稳定千斤顶。
千斤顶的柱体内部充满了液体（通常是液压油，又称为工作液），方法用于传递力量。
二、中空千斤顶的工作原理中空千斤顶的工作原理基于以下两个原理：1.流体力学原理液压油在中空千斤顶柱体内的压力是由施加在顶板上的力和顶板面积形成的。
当液压油受到压力时，液压油会向下移动，施加力量，使顶板和顶板上的负载上升。
2.杠杆原理杠杆原理指的是，当精确定位支架和底座时，中空千斤顶可以将顶板的力量倍增。
通过控制液压油的流动和压力，可以精确控制顶板的运动和承重。
在具体操作过程中，先将顶板放置在需要承重的重物顶部，然后打开中空千斤顶的调节门，使液压油进入柱体。
液压油的进入会使液压油的压力增加，从而提供支撑重物所需的力量。
中空千斤顶可以使用手动或电力机械操作，可根据需要提高或降低重物，从而实现重物的举升、支撑和定位。
三、中空千斤顶的应用中空千斤顶是一种广泛应用于建筑、航空、高速公路和自动化生产线等领域的工具。
以下是一些常见的中空千斤顶应用：1.建筑行业中空千斤顶广泛应用于建筑工程中的大型钢结构的安装和拆卸。
该设备可以有效地提高建筑工人的工作效率，并减少建筑物的施工时间。
2.航空行业中空千斤顶也经常用于航空业。
它通常用于飞机的维修和维护工作，在这些工作中，需要立起飞机并稳定它以进行维修和更换组件。
中空千斤顶提供了确保飞机稳定性和支撑的重要支持。
3.车辆维修在现代的车辆维修场所中，中空千斤顶也是一个常见的工具，用于将车辆举起以进行维修、更换轮胎和更换油滤器等维护工作。
四、中空千斤顶的选购和维护选购中空千斤顶时，应注意以下事项：1.质量和性能。
应选择优质的产品，以确保工具在工作时的安全和可靠性。
机械千斤顶原理
机械千斤顶原理
机械千斤顶是一种常见的用于举升和支撑重物的工具。
它基于一种简单的物理原理，即杠杆原理。
机械千斤顶由一个固定住的底座和一个移动的千斤顶杆组成。
机械千斤顶的工作原理如下：首先，将千斤顶的底座固定在需要支撑的物体下方，确保底座稳定。
随后，通过手动操作，使千斤顶杆落下，千斤顶头部顶起被举物体。
千斤顶杆上有一个螺旋槽，螺旋槽内有一个螺杆，通过螺纹的转动来移动千斤顶的顶部。
螺杆与千斤顶杆相连，当螺杆旋转时，它会推动千斤顶杆向上或向下移动。
由于螺杆的螺旋结构，对螺杆进行旋转一定角度，就可以产生较大的线性位移。
这种设计使得机械千斤顶能够以相对较小的力量产生较大的举升力。
机械千斤顶的举升力可以由以下公式计算得到：举升力 = 所
加力量 ×螺杆的螺旋线程角度。
通过增加所加力量或增加螺
旋线程的角度，可以增加机械千斤顶的举升力。
总之，机械千斤顶利用了杠杆原理和螺旋螺杆的工作原理，通过手动操作产生大的举升力，用于举升和支撑重物。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
即推动棘轮间隙回转，小伞齿轮带动大伞齿轮、使举重
螺杆旋转，从而使升降套筒获得起升或下降，而达到起 重拉力的功能。但不如液压千斤顶简易。
① 齿条千吨，可长期支持重物，主要用在作业条件不方便的地 方或需要利用下部的托爪提升重物的场合，如铁路起轨作业。
③ 液压千斤顶:由人力或电力驱动液压泵，通过液压系统传动，用缸体或活塞作为 顶举件。液压千斤顶可分为整体式和分离式。整体式的泵与液压缸联成一体；分离式的 泵与液压缸分离，中间用高压软管相联。液压千斤顶结构紧凑，能平稳顶升重物，起重 量最大达1000吨，行程1米，传动效率较高，故应用较广；但易漏油，不宜长期支持重 物。 如长期支撑需选用自锁千斤顶，螺旋千斤顶和液压千斤顶为进一步降低外形高度或 增大顶举距离，可做成多级伸缩式。 液压千斤顶除上述基本型式外，按同样原理可改装 成滑升模板千斤顶、液压升降台、张拉机等，用于各种特殊施工场合。
千斤顶工作原理
工作原理：千斤顶分为机械千斤顶和液压千斤顶两种， 原理各有不同。 液压千斤顶所基于的原理为帕斯卡原理，即：液体 各处的压强是一致的，这样，在平衡的系统中，比较小 的活塞上面施加的压力比较小，而大的活塞上施加的压 力也比较大，这样能够保持液体的静止。所以通过液体 的传递，可以得到不同端上的不同的压力，这样就可以 达到一个变换的目的。我们所常见到的液压千斤顶就是 利用了这个原理来达到力的传递。 机械千斤顶采用机械原理，以往复扳动手柄，拔爪
液压千斤顶
② 螺旋千斤顶:由人力通过螺旋副传动，螺杆或螺母套筒作为顶举件 。普通螺旋千斤顶靠螺纹自锁作用支持重物，构造简单，但传动效率 低，返程慢。自降螺旋千斤顶的螺纹无自锁作用，但装有制动器。放 松制动器，重物即可自行快速下降，缩短返程时间，但这种千斤顶构 造较复杂。螺旋千斤顶能长期支持重物，最大起重量已达100吨，应用 较广。下部装上水平螺杆后，还能使重物做小距离横移。
