滑模施工技术
2024滑模爬模翻模施工技术完整版
技术完整版contents •滑模施工技术概述•爬模施工技术详解•翻模施工技术应用•滑模爬模翻模组合应用策略•施工现场管理与质量控制•质量通病防治与经验总结目录滑模施工技术概述01滑模施工原理及特点原理滑模施工是利用一种能沿着已浇筑的混凝土表面滑动的模板装置，连续成型结构物的混凝土现浇工艺。
特点施工连续性强，速度快，混凝土质量好，节省模板和劳动力。
包括模板、围圈和提升架，用于成型混凝土结构和支撑滑模装置。
模板系统操作平台系统液压提升系统提供施工操作空间，包括内外吊架、步行板、防护栏杆等。
由液压控制台、油路和千斤顶组成，提供滑模装置上升的动力。
030201滑模系统组成要素适用范围与优势分析适用范围滑模施工适用于高层建筑、筒仓、烟囱等竖向结构物的现浇混凝土施工。
优势分析滑模施工具有施工速度快、质量好、节省材料、降低成本等优点，同时能够减少高空作业和减轻劳动强度。
发展趋势及前景展望发展趋势随着建筑行业的不断发展，滑模施工技术将不断完善和创新，向更自动化、智能化方向发展。
前景展望滑模施工技术在未来将得到更广泛的应用，特别是在超高层建筑、大型储罐等复杂结构物的施工中将发挥更大的作用。
爬模施工技术详解02爬模基本原理及分类爬模基本原理利用爬升装置使模板随结构施工而逐层上升，实现高层或超高层建筑的施工。
爬模分类根据爬升方式可分为手动爬模、液压爬模和电动爬模等。
爬升装置选择与布置方案爬升装置选择根据工程结构、施工条件和成本等因素，选择适合的爬升装置，如液压千斤顶、电动葫芦等。
布置方案确定爬升装置的布置位置、数量和间距，确保爬升过程中的稳定性和安全性。
操作流程与注意事项操作流程包括模板安装、爬升装置安装、爬升前检查、爬升操作、模板拆除等步骤。
注意事项在操作过程中应注意安全，遵守施工规范，确保模板的垂直度和平整度，避免模板变形或损坏。
对爬模施工进行全面的安全性评估，识别潜在的安全风险，并制定相应的应对措施。
保障措施包括制定安全操作规程、加强现场安全管理、配备安全设施等措施，确保施工过程中的安全。
滑模施工安全技术要求(三篇)
滑模施工安全技术要求1．滑模施工设计时，必须注意施工过程中结构的稳定和安全。
2．滑模施工工程操作人员的上下，应设置可靠楼梯或在建筑物内及时安装楼梯。
3．采用降模法施工现浇楼板时，各吊点应加设保险钢丝绳。
4．滑模施工中，应严格按施工组织设计要求分散堆载，平台不得超载且不应出现不均匀堆载的现象。
5．施工人员必须服从统一指挥，不得擅自操作液压设备和机械设备。
6．滑模施工场地应有足够的照明，操作平台上的照明采用36V低压电灯。
7．凡患有高血压、心脏病及医生认为不适于高空作业者，不得参加滑模施工。
8．应遵守施工安全操作规程有关规定。
9．滑模平台在提升前应对全部设备装置进行检查，调试妥善后方可使用，重点放在检查平台的装配、节点、电气及液压系统。
10．平台内，外吊脚手架使用前，应一律安装好轻质牢固的安全网，并将安全网靠紧筒壁，经验收后方可使用。
11．为了防止高空物体坠落伤人．筒身内底部，一般在2.5m高处搭设保护棚，应十分坚固可靠，并在上部辅一层6～8mm钢板防护。
12．避雷设备应有接地线装置，平台上振动器、电机等应接地。
13．通风设备除电铃和信号灯外，还应装备3～4台步话机。
14．滑升模板在施工前，技术部门必须做好确实可行的施工方案及流移示意，操作人员必须严格遵照执行。
15．滑模在提升时，应统一指挥，并有专人负责量测千斤顶，升高时出现不正常情况时，应立即停止滑升，再找出原因，并制定相应措施后方准继续滑升。
滑模施工安全技术要求（二）一、滑模施工概述滑模施工是一种用于大型建筑物或土木工程的施工方法，它通过将结构部件借助滑模板或高压液压油缸的帮助，沿着预定轨道或支撑系统进行移动和施工。
滑模施工具有施工速度快、质量稳定、成本低等优势，但也存在安全风险。
为了确保滑模施工的安全，有必要制定一系列的技术要求，包括施工准备、设备检查、安全操作、紧急避险等方面的要求。
下面将详细介绍滑模施工的安全技术要求。
二、施工准备1.制定合理的施工方案和操作规程，明确每个工作环节的责任人和协作人员，确保每个人都知道自己的职责和操作要求。
滑模施工方法
滑模施工方法滑模施工方法是一种常用于建筑工程中的施工技术，它通过利用滑移模板和滑移机械设备来实现对混凝土结构的快速、高效施工。
滑模施工方法具有施工速度快、工程质量高、工期可控等优点，被广泛应用于大型工程项目中。
一、滑模施工方法的基本原理滑模施工方法是利用滑移模板来实现对混凝土结构进行连续浇筑的技术。
滑移模板是一种特殊的模板结构，它可以在混凝土浇筑过程中沿着已浇筑好的部分滑动，从而实现连续浇筑。
滑移机械设备通过控制滑模板的滑动速度和方向，使混凝土能够在模板上连续、均匀地浇筑，从而实现整个结构的快速施工。
二、滑模施工方法的施工工艺1. 准备工作：确定施工方案、制定施工计划、准备施工材料和设备等。
2. 搭设滑移模板：根据结构要求和施工方案，搭设滑移模板。
滑移模板应具有足够的刚度和承载能力，以确保施工过程中的安全和稳定。
3. 安装滑移机械设备：将滑移机械设备安装在滑移模板上，通过控制滑移机械设备的运动，实现混凝土的连续浇筑。
4. 浇筑混凝土：将混凝土从浇筑设备中输送到滑移模板上，通过滑移机械设备的控制，实现混凝土的均匀、连续浇筑。
5. 滑移模板的滑动：在混凝土浇筑完成后，通过控制滑移机械设备，使滑移模板沿着已浇筑好的部分滑动。
滑移速度应适当，以保证浇筑的混凝土能够充分凝结并达到设计要求。
6. 模板拆除和维修：在混凝土充分凝结后，拆除滑移模板并进行维修，以备下次施工使用。
三、滑模施工方法的优缺点1. 优点：a. 施工速度快：滑模施工方法可以实现对混凝土结构的连续快速浇筑，大大缩短了施工周期。
b. 工程质量高：滑模施工方法能够保证混凝土的均匀性和一致性，提高了工程质量。
c. 工期可控：滑模施工方法可以根据实际施工情况，灵活调整施工速度和施工顺序，从而实现工期的控制。
d. 施工安全性好：滑移模板和滑移机械设备的使用可以减少人工操作，降低了施工风险，提高了施工安全性。
2. 缺点：a. 设备投资大：滑移模板和滑移机械设备的购置和维护成本较高，需要较大的投资。
(完整版)滑模施工技术
适 用 范 围
高层、超高层建筑钢筋砼筒壁结构和剪力墙结构以及其他 如烟囱、水塔、桥墩、水坝等。
组
成的平台系统，由液压控制台、 成
油路和支承杆组成的液压提升
系统。滑模装置结构如图1 所
示，主要部件包括千斤顶、支
承杆、提升架、上下围圈、模
板、外吊架、内吊架、栏杆及
桁架、搁栅、铺板、挑三角架、
液压动力泵站及连接管路等。
Hale Waihona Puke 滑 模 施 工 工 序滑模的滑升
滑模滑升分为初升、正常滑升和末升3 个阶 段。 1）滑模初升 准备初升时应先进行试升，在砼浇筑后 3h～4h 将所有千斤顶同时试升约5cm，若砼刚出模后 出现塌落，说明尚未达到出模强度；若砼与模板粘接， 滑升困难，砼产生水平裂缝，说明滑升迟了；试升滑 出的砼用手按时有指纹，但不粘手，指甲划过有痕， 且滑升时能听“沙沙”声，说明可以初升。此时将模 板升高15cm～20cm，对模板整个系统进行全面的检 查调整，然后转入正常滑升阶段。 2）滑模正常滑升 正常滑升时，模板的提升速度初期 稍慢于砼灌筑速度。当砼表面距模板上口约10cm 时， 便可按正常速度滑升，即浇筑1层砼，模板滑升1 层。 正常滑升时，每次滑升的间隔时间不宜超过1h。在滑 升过程中，要注意千斤顶的同步情况，尽量减少升差。 3）滑模末升 末升是配合砼末次浇筑进行的，其滑升 速度比正常滑升稍慢。砼末次浇筑完后，尚应继续滑 升，直至模板与砼脱离为止。
滑模施工技术
1.滑模法施工原理 2.滑模组成 3.滑模施工工序 4.滑模的滑升 5.滑模施工特点 6.适用范围
• 1.2m
•
取可滑 的撑使分滑件物滑
得为模 高杆模层升的底模
滑
更简和 度向板浇模周部施 好化其 为上不筑板边，工 的施他 止滑断砼，组沿就
滑模施工技术
滑模施工技术滑模施工技术是一种高效、先进的施工技术，在建筑、桥梁、隧道、水利工程等领域得到了广泛应用。
本文将介绍滑模施工技术的原理、设备、施工步骤、注意事项以及实际应用价值。
滑模施工技术的原理主要是利用模板和混凝土之间的摩擦力，使模板沿着混凝土表面滑动，从而完成混凝土的浇筑。
滑模施工技术的主要设备包括模板、提升设备、施工平台和混凝土搅拌设备等。
其中，模板一般采用钢模板或铝合金模板，具有高强度、轻便、易加工等特点。
提升设备一般采用液压千斤顶或电动葫芦，能够提供足够的提升力。
施工平台一般采用钢平台或木平台，能够提供安全、舒适的施工作业环境。
混凝土搅拌设备一般采用强制式搅拌机，能够快速、均匀地搅拌混凝土。
滑模施工技术的施工步骤主要包括以下几个方面：1、制作模板。
根据设计要求，制作符合规范的模板。
2、安装提升设备。
将提升设备安装在模板上，为后续的混凝土浇筑做好准备。
3、安装施工平台。
将施工平台安装在模板上，为施工作业提供安全、舒适的环境。
4、搅拌混凝土。
将混凝土原材料按照比例搅拌均匀，制备成符合设计要求的混凝土。
5、浇筑混凝土。
将混凝土浇筑在模板内，使其与模板紧密贴合。
6、滑动模板。
通过提升设备的提升作用，使模板沿着混凝土表面滑动，完成混凝土的浇筑。
7、重复上述步骤，直到完成整个工程的施工。
在滑模施工过程中，需要注意以下事项：1、确保模板的制作和安装符合规范，避免出现模板变形、松动等问题。
2、确保提升设备和施工平台的安全性和稳定性，避免出现安全事故。
3、确保混凝土的制备和质量符合设计要求，以保证混凝土的强度和耐久性。
4、在施工过程中，要注意观察混凝土的浇筑情况和模板的滑动情况，发现问题及时处理。
滑模施工技术在建筑、桥梁、隧道、水利工程等领域得到了广泛应用，具有以下优点：1、施工速度快，能够缩短工程周期，提高经济效益。
2、模板制作和安装简单，能够节省材料和人工成本。
3、混凝土质量稳定，能够保证工程的整体质量。

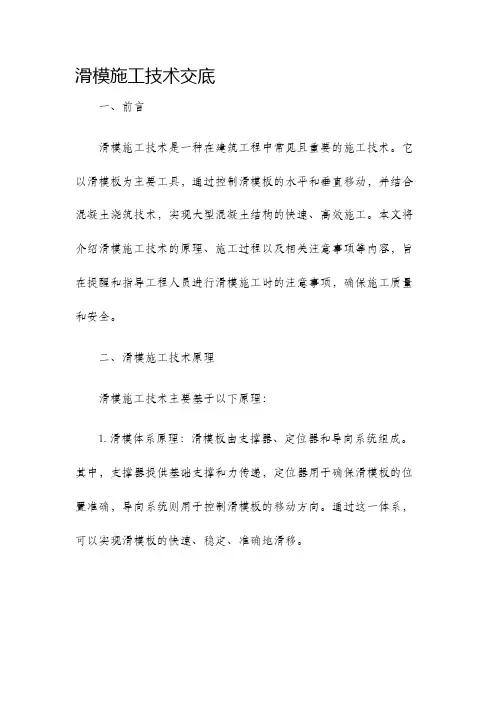

滑模施工技术交底
滑模施工技术交底一、前言滑模施工技术是一种在建筑工程中常见且重要的施工技术。
它以滑模板为主要工具，通过控制滑模板的水平和垂直移动，并结合混凝土浇筑技术，实现大型混凝土结构的快速、高效施工。
本文将介绍滑模施工技术的原理、施工过程以及相关注意事项等内容，旨在提醒和指导工程人员进行滑模施工时的注意事项，确保施工质量和安全。
二、滑模施工技术原理滑模施工技术主要基于以下原理：1. 滑模体系原理：滑模板由支撑器、定位器和导向系统组成。
其中，支撑器提供基础支撑和力传递，定位器用于确保滑模板的位置准确，导向系统则用于控制滑模板的移动方向。
通过这一体系，可以实现滑模板的快速、稳定、准确地滑移。
2. 滑移速度控制原理：滑模施工过程中，滑模板的滑移速度需要进行严格控制，以确保施工质量。
一般通过液压驱动和电气控制系统相结合，实现对滑移速度的精确控制。
3. 混凝土浇筑技术原理：滑模板在滑移过程中，会伴随混凝土的浇筑。
混凝土需要根据设计要求进行配合比的准确控制，并通过合适的施工方法和振捣设备，确保混凝土的均匀分布和凝固硬化。
三、滑模施工技术流程滑模施工技术的流程如下：1. 准备工作：根据设计和施工要求，确定滑模板的类型和尺寸，并进行相应的加工和制造。
同时，准备好滑模板所需的辅助设备和工具，包括支撑器、定位器、导向系统、液压设备等。
2. 安装和调试滑模板：根据设计要求，将滑模板组装起来，并进行安装和调试工作。
确保滑模板的稳定性、准确性和可操作性。
3. 浇筑混凝土：在滑模板已经安装好的情况下，进行混凝土的浇筑工作。
混凝土需要根据设计要求准确配比，并利用合适的施工方法和振捣设备，确保混凝土的均匀分布和凝固硬化。
4. 滑移控制：在混凝土浇筑完毕后，进行滑移过程的控制。
通过液压驱动和电气控制系统，精确控制滑模板的滑移速度和方向，确保施工的准确性和高效性。
5. 后续处理：滑移完成后，需要进行相应的后续处理工作。
包括拆除滑模板以及对滑模板使用过程中产生的垃圾和废料进行清理和处理工作。
2024年滑模施工安全技术要求
2024年滑模施工安全技术要求引言：滑模施工是一种常用于大型桥梁、高层建筑等工程项目中的特殊施工技术。
它主要借助滑动生产线或者特殊的滑模工具，将构件依次从支承点滑移到最终位置，以完成整体施工的一种方式。
滑模施工的特点在于操作难度大、风险较高，因此对其安全技术要求更加重视。
本文将从滑模施工的前期准备、滑动过程安全、滑动后的安全措施等方面详细阐述 2024 年滑模施工的安全技术要求。
一、滑模施工前期准备的安全技术要求1. 滑模设备及工具安全要求(1) 滑模设备必须符合国家安全标准，且经过检测合格，具备相应的安全保护装置。
(2) 滑模设备操作人员必须经过相关培训，熟悉设备的操作流程，掌握紧急情况下的应急措施。
(3) 滑模设备必须经过定期维护检查，保证设备的正常运行状况。
2. 滑模施工环境安全要求(1) 施工现场必须进行周边环境的勘察和评估，确保周边无危险物体或障碍物。
(2) 施工现场必须设置明显的警示标志，禁止未授权人员进入施工区域。
(3) 施工现场应具备良好的通风条件，必要时要采取防护措施，保证工人的安全。
3. 施工人员安全要求(1) 所有施工人员必须经过专业培训，掌握滑模施工的安全操作规程，了解紧急情况的应急处理方法。
(2) 施工现场必须有足够数量的专业人员进行指导和监督，确保施工过程中的安全。
(3) 施工人员必须佩戴符合规定的安全防护用品，如安全帽、安全绳等。
4. 滑模施工方案及计划的安全技术要求(1) 滑模施工方案必须经过专业人员审核并获得批准，确保滑动过程的安全性。
(2) 施工计划必须合理安排施工时间和施工顺序，以确保施工过程中的安全。
二、滑动过程安全的技术要求1. 地基处理及基础浇筑的安全技术要求(1) 地基处理必须符合设计要求，确保滑动过程中地基的稳定性。
(2) 基础浇筑要求严格控制施工质量，确保基础的强度和稳定性。
2. 滑道设置及支撑装置的安全技术要求(1) 滑道必须具备足够的强度和稳定性，能够承受所滑动构件的重量和施工过程中的振动力。
工程滑模施工技术(3篇)
第1篇一、原理工程滑模施工技术是利用滑模设备，将混凝土在模板内连续浇筑，模板随着混凝土的浇筑而向上滑动，从而实现混凝土结构的连续施工。
在施工过程中，模板、支撑、动力设备等组成一个整体，通过滑动、振动、输送等动作，使混凝土在模板内均匀、密实地浇筑成型。
二、特点1. 施工速度快：滑模施工技术可以实现大跨度的连续施工，提高施工效率，缩短工期。
2. 施工质量好：滑模施工技术可以保证混凝土结构的整体性和稳定性，提高施工质量。
3. 施工成本低：滑模施工技术可减少模板、支撑等材料的使用量，降低施工成本。
4. 施工安全：滑模施工技术可减少高空作业，降低施工安全风险。
5. 适用性强：滑模施工技术适用于各种混凝土结构，如高层建筑、桥梁、隧道等。
三、应用1. 高层建筑：滑模施工技术可应用于高层建筑的墙体、柱子、梁等混凝土结构的施工。
2. 桥梁：滑模施工技术可应用于桥梁的桥墩、桥台、桥面等混凝土结构的施工。
3. 隧道：滑模施工技术可应用于隧道的主洞、衬砌等混凝土结构的施工。
4. 水工结构：滑模施工技术可应用于水工结构的闸门、坝体、溢洪道等混凝土结构的施工。
四、注意事项1. 模板设计：模板设计要满足混凝土浇筑的要求，保证混凝土结构的整体性和稳定性。
2. 支撑系统：支撑系统要稳定可靠，保证施工过程中的安全。
3. 动力设备：动力设备要满足混凝土浇筑速度的要求，保证施工进度。
4. 混凝土质量：混凝土质量要符合设计要求，保证混凝土结构的强度和耐久性。
5. 施工组织：合理组织施工，确保施工进度和质量。
总之，工程滑模施工技术是一种高效、安全的施工方法，在建筑工程中得到广泛应用。
在实际施工过程中，要充分考虑各种因素，确保施工质量和安全。
第2篇一、滑模施工技术的原理滑模施工技术是利用滑模系统，将模板沿着预定的轨道进行滑移，实现混凝土结构的连续浇筑。
在施工过程中，模板与混凝土之间保持一定的距离，以确保混凝土在浇筑过程中不受扰动，保证混凝土结构的整体性和稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
适 用 范 围
高层、超高层建筑钢筋砼筒壁结构和剪力墙结构以及其他 如烟囱、水塔、桥墩、水坝等。
滑模施工的特点
• 1）施工连续性和机械化 程度高、构造简单、施工 进度快、能保证施工安全 与工程质量等。 • 2）除一般的通用构件外， 其他装置均应随着建筑物 结构类型及平面布置而改 变，具有一定的专一性， 因此采用滑模施工时，必 须根据滑模施工的特点选 用模板结构类型和平面布 置。 • 3）液压滑模施工的重点 是施工方案的选择、人员 的组织培训、滑模装置组 装与拆除、水平及垂直度 的控制及纠偏、水平楼板 交叉处的处理以及安全质 量的技术控制。
•
滑 模 法 的 施 工 原 理
滑模装置结构示意图
• 滑模装置主要由3 大系统组成， 即由模板、提升架、围圈组成 的模板系统，由主操作平台、 上辅助平台和内外吊脚手架组 成的平台系统，由液压控制台、 油路和支承杆组成的液压提升 系统。滑模装置结构如图1 所 示，主要部件包括千斤顶、支 承杆、提升架、上下围圈、模 板、外吊架、内吊架、栏杆及 桁架、搁栅、铺板、挑三角架、 液压动力泵站及连接管路等。
滑 模 的 组 成
滑 模 施 工 工 序
滑模的滑升
滑模滑升分为初升、正常滑升和末升3 个阶 段。 1）滑模初升 准备初升时应先进行试升，在砼浇筑后 3h～4h 将所有千斤顶同时试升约5cm，若砼刚出模后 出现塌落，说明尚未达到出模强度；若砼与模板粘接， 滑升困难，砼产生水平裂缝，说明滑升迟了；试升滑 出的砼用手按时有指纹，但不粘手，指甲划过有痕， 且滑升时能听“沙沙”声，说明可以初升。此时将模 板升高15cm～20cm，对模板整个系统进行全面的检 查调整，然后转入正常滑升阶段。 2）滑模正常滑升 正常滑升时，模板的提升速度初期 稍慢于砼灌筑速度。当砼表面距模板上口约10cm 时， 便可按正常速度滑升，即浇筑1层砼，模板滑升1 层。 正常滑升时，每次滑升的间隔时间不宜超过1h。在滑 升过程中，要注意千斤顶的同步情况，尽量减少升差。 3）滑模末升 末升是配砼末次浇筑进行的，其滑升 速度比正常滑升稍慢。砼末次浇筑完后，尚应继续滑 升，直至模板与砼脱离为止。

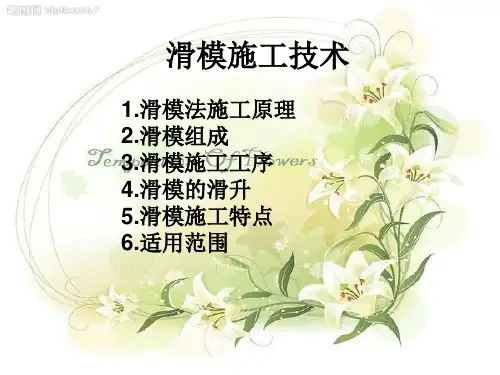

滑模施工技术
1.滑模法施工原理 2.滑模组成 3.滑模施工工序 4.滑模的滑升 5.滑模施工特点 6.适用范围
取可 滑 得为 模 更简 和 好化 其 的施 他 综工 施 合工 工 经艺 工 济创 艺 效造 相 益条 结 。件 合 ，，
• 1.2m
的撑 使 分 滑 件物 滑 高杆 模 层 升 的底 模 度向 板 浇 模 周部 施 为上 不 筑 板 边， 工 止滑 断 砼 ， 组沿 就 。升 地 ， 随 装其 是 ， 沿 用 着 高墙 在 直埋液向 、构 到在压模 柱筑 需 砼 提 板 左、 物 要 中 升 内 右梁 或 浇 的 设 不 的等 建 筑支备断 构筑
