汽车电器设备概述 (1)讲解共39页
汽车电气设备
汽车电气设备概述汽车电气设备，是指在汽车中用于电力传输、控制和辅助功能的各种电器设备。
随着汽车技术的不断发展，汽车电气设备的功能和复杂性也在不断提高，为汽车提供了更加安全、舒适和智能的驾驶体验。
主要组成汽车电气设备主要由以下几个部分组成：1. 电池和电源管理系统：汽车电池作为电气设备的能量来源，负责为整个电气系统供电。
电源管理系统则负责监控和控制电池的充电和放电过程，以保证电池的工作状态和寿命。
2. 发电机和充电系统：发电机负责在发动机运转时产生电能，用于充电电池和为电气设备供电。
充电系统则包括电源线路、整流器和电压调节器等组件，用于将发电机产生的交流电转换为汽车电气设备所需的直流电。
3. 电动机和驱动系统：电动机用于驱动汽车的各种功能，如动力及辅助系统。
驱动系统包括电机驱动控制器、电机传动、传感器等组件，用于控制和调节电动机的工作状态。
4. 控制单元和传感器：汽车电气系统的控制单元包括发动机控制单元、车载电脑、车身电控单元等，用于监测和控制各个电气设备的工作状态和性能。
传感器则负责感知汽车各个部位的信息，为控制单元提供数据，以实现各种功能。
5. 照明系统：照明系统包括车灯、仪表盘灯、内饰灯等，用于提供车辆的照明功能。
随着LED技术的发展，汽车照明系统的亮度和节能性能得到了大幅提升。
功能和应用汽车电气设备的功能和应用非常广泛，下面我们将介绍其中一些重要的功能和应用：1. 启动和点火系统：汽车电气系统的启动和点火系统负责将电能转换为机械能，启动发动机。
点火系统则用于提供发动机燃烧所需的高压电火花，以引燃燃料混合气。
2. 车载音响和娱乐系统：汽车音响和娱乐系统是为了提供音乐、视频和互联网等多媒体娱乐功能而设计的。
现代汽车音响系统不仅具备良好的音质和音效效果，还可以与智能手机和其他设备进行无线连接。
3. 刹车和稳定控制系统：汽车电气系统的刹车和稳定控制系统用于控制车辆的制动和稳定性。
例如，防抱死刹车系统（ABS）可以通过控制刹车压力，防止车轮在紧急制动时锁死，提高刹车效果和操控稳定性。
汽车电气设备绪论
３. 汽车电气设备的特点 １）低压直流 汽车电器与电控装置均采用低压直流电，规定并广 泛采用的直流电压为6V、12V、24V三种，随着汽车电气 的发展电压有提高的趋势。 ２）并联单线 汽车电气设备大都采用并联单线制。 并联电路可使 各系统的电气设备独立控制，单线制接线方式是利用汽 车的金属机体作为电气设备的公用连接端（俗称“搭铁 端”），这可使汽车电气设备工作可靠、布线清晰、节 约导线、维修方便。但安装在挂车、非金属件或钣金件 上的电气设备一般采用双线制。
７）主要电控系统 汽车电控系统是自动控制系统，一般由传感器、控 制器、执行器三部分组成。 （１）传感器。 传感器是将测得的物理信号（数字 式或模拟式）传送给控制器； （２）控制器。 控制器又称控制单元或电控单元， 用以接受和处理来自传感器的信号，并将处理各种信号 取得的控制指令传给执行器； （３）执行器。 执行器接受控制器传来的指令，将 电信号转变为执行元件的动作（电动、液动、气动）。
３）局域网络 随着汽车电器与电控技术的发展， 控制单元所涉及 的内容和处理的信息越来越多，传统的线束和连接难以满 足要求，而采用可进行多路信息传输的汽车局域网络系统 （又称 CAN 总线），可使信息传输更多、更快、更可靠， 线束和连接更少。 ４）负极搭铁 汽车电气设备一般采用负极搭铁，以减轻蓄电池电 缆铜端子在车体连接处的化学腐蚀，提高搭铁的可靠性； 统一标准，便于汽车电气设备的生产、使用和维修。
2. 汽车电气设备的功用 1）电源系统 电源系统包括蓄电池、发电机等。蓄电池的主要功 用是在发动机不运转和发电机电压较低时向启动机和其 他用电设备提供低压直流电；发电机的主要功用是在发 动机正常运转时向汽车用电设备提供低压直流电，并给 蓄电池充电。 2）启动系统 启动系统主要由启动机及其控制装置等组成，其功 用是拖动和启动发动机。 3）点火系统 点火系统由点火线圈、火花塞和电控系统等组成， 其功用是使火花塞在汽缸中适时可靠地产生电火花，以 点燃可燃混合气而使汽油机正常工作。
汽车电气设备分析课件
照明系统的维护和保养
01
02
03
04
定期检查前照灯的照射角度和 亮度
定期清洁前照灯的灯罩和反射 镜
更换损坏的灯泡和光源
定期检查照明系统的线路和连 接器是否松动或损坏
05
汽车信号系统分析
转向灯的种类和特点
• 总结词：转向灯是汽车信号系统中重要的组成部分，其种类和特点对行 车安全具有重要影响。
• 详细描述：转向灯是汽车在转向或变道时向其他车辆和行人发出信号的 灯光装置。根据车辆类型和设计不同，转向灯的种类和特点也有所差异 。常见的转向灯类型包括独立式、集成式和组合式。其中，独立式转向 灯通常安装在车辆后部两侧，而集成式和组合式则将转向灯与其他信号 灯（如制动灯、倒车灯等）组合在一起。转向灯的特点包括发光效率高 、使用寿命长、防水性能好等。在电路分析中，转向灯通常与车辆转向 机构相连，当车辆转向时自动接通，向其他车辆和行人发出信号。
07
汽车空调系统分析
空调系统的组成和工作原理
空调系统的组成
汽车空调系统包括制冷系统、暖风系统、通风系统、控制系统等部分。
空调系统的工作原理
空调系统通过制冷和加热的方式调节车内温度，制冷时利用制冷剂的循环降低车内温度，加热时利用发动机的冷 却液进行加热。
空调系统的电路分析和故障诊断
空调系统的电路分析
电源系统
包括蓄电池、发电机、调节器 等，为汽车提供电源和电压调 节。
照明系统
包括各种灯具、闪光器等，为 车辆提供照明和信号功能。
辅助电器
包括音响、空调、电动座椅等 ，为驾驶员提供舒适和便利的 驾驶环境。
汽车电气设备的作用
01
02
03
提高汽车性能
电气设备如助力转向、 ABS等可以提高汽车的操 控性和安全性。

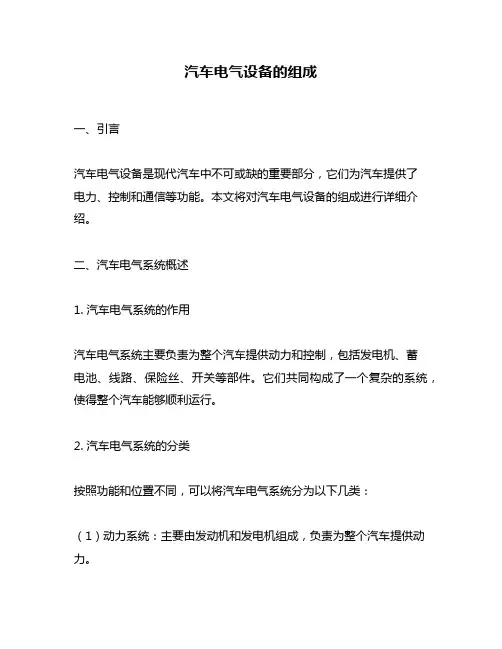

汽车电气设备的组成
汽车电气设备的组成一、引言汽车电气设备是现代汽车中不可或缺的重要部分，它们为汽车提供了电力、控制和通信等功能。
本文将对汽车电气设备的组成进行详细介绍。
二、汽车电气系统概述1. 汽车电气系统的作用汽车电气系统主要负责为整个汽车提供动力和控制，包括发电机、蓄电池、线路、保险丝、开关等部件。
它们共同构成了一个复杂的系统，使得整个汽车能够顺利运行。
2. 汽车电气系统的分类按照功能和位置不同，可以将汽车电气系统分为以下几类：（1）动力系统：主要由发动机和发电机组成，负责为整个汽车提供动力。
（2）辅助系统：主要由蓄电池、线路、保险丝和开关等组成，负责为整个汽车提供控制和通信功能。
（3）安全系统：主要由灯光、喇叭等组成，负责为驾驶员提供安全保障。
三、发动机启动系统1. 发动机启动器发动机启动器是一种特殊的直流电机，它能够产生足够的扭矩来启动发动机。
它通常安装在发动机上，与齿轮相连，通过电路控制来启动发动机。
2. 蓄电池蓄电池是汽车电气系统中最重要的部件之一，它能够储存电能并为整个汽车提供电力。
蓄电池通常由铅和酸组成，具有较高的能量密度和较长的使用寿命。
3. 发电机发电机是汽车中最重要的部件之一，它能够将发动机产生的机械能转化为电能，并为整个汽车提供所需的电力。
发电机通常由转子、定子、滑环和刷子等组成。
四、点火系统1. 点火线圈点火线圈是汽车点火系统中最重要的部件之一，它能够将低压直流电转化为高压脉冲信号，并传递给火花塞。
点火线圈通常由铁芯、绕组、绝缘材料和外壳等组成。
2. 火花塞火花塞是汽车点火系统中另一个重要的部件，它负责将高压脉冲信号转化为强大的电火花，并点燃燃料混合物。
火花塞通常由中心电极、侧电极、陶瓷绝缘体和外壳等组成。
五、照明系统1. 前大灯前大灯是汽车照明系统中最重要的部件之一，它负责为驾驶员提供前方可见性。
前大灯通常由灯泡、反光镜和透镜等组成。
2. 尾灯尾灯是汽车照明系统中另一个重要的部件，它负责为后方车辆提供可见性。

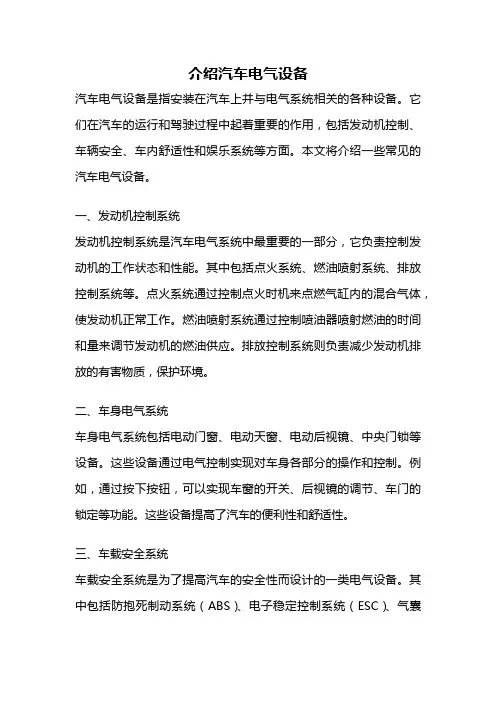

介绍汽车电气设备
介绍汽车电气设备汽车电气设备是指安装在汽车上并与电气系统相关的各种设备。
它们在汽车的运行和驾驶过程中起着重要的作用，包括发动机控制、车辆安全、车内舒适性和娱乐系统等方面。
本文将介绍一些常见的汽车电气设备。
一、发动机控制系统发动机控制系统是汽车电气系统中最重要的一部分，它负责控制发动机的工作状态和性能。
其中包括点火系统、燃油喷射系统、排放控制系统等。
点火系统通过控制点火时机来点燃气缸内的混合气体，使发动机正常工作。
燃油喷射系统通过控制喷油器喷射燃油的时间和量来调节发动机的燃油供应。
排放控制系统则负责减少发动机排放的有害物质，保护环境。
二、车身电气系统车身电气系统包括电动门窗、电动天窗、电动后视镜、中央门锁等设备。
这些设备通过电气控制实现对车身各部分的操作和控制。
例如，通过按下按钮，可以实现车窗的开关、后视镜的调节、车门的锁定等功能。
这些设备提高了汽车的便利性和舒适性。
三、车载安全系统车载安全系统是为了提高汽车的安全性而设计的一类电气设备。
其中包括防抱死制动系统（ABS）、电子稳定控制系统（ESC）、气囊系统等。
防抱死制动系统通过电子控制阀门的开关来控制制动力，防止车轮抱死，提高制动效果。
电子稳定控制系统通过传感器和电子控制单元来检测车辆的状态，并控制制动力和转向力，保持车辆的稳定性。
气囊系统则在发生碰撞时迅速充气，保护驾驶员和乘客的安全。
四、多媒体和导航系统多媒体和导航系统是现代汽车中常见的电气设备，它们为车内提供娱乐和导航功能。
多媒体系统包括车载音响、触摸屏、蓝牙连接等功能，可以播放音乐、视频和连接手机进行通话。
导航系统通过卫星定位和地图数据，为驾驶员提供导航指引，帮助驾驶员找到目的地。
五、辅助系统辅助系统是为了提高驾驶的便利性和安全性而设计的电气设备。
例如，倒车雷达可以通过超声波感应器探测车辆周围的障碍物，发出警告信号，帮助驾驶员进行倒车操作。
雨刷感应器可以根据雨量自动调节雨刷的频率。
自动头灯系统可以根据光线强度自动控制车头灯的开关。
《汽车电气设备》课件
冷凝器是空调系统中的散热器， 它能够将压缩机压缩后的高温、 高压制冷剂中的热量排放到外部 环境，使制冷剂降温并液化。
空调系统的控制元件
蒸发器温度传感器
蒸发器温度传感器能够感知蒸发器的 温度，从而控制压缩机的运转，防止 蒸发器结霜或结冰。
空调压力传感器
空调压力传感器能够感知制冷系统的 压力，从而控制压缩机的运转，保持 系统压力的稳定。
电源系统电路的故障排除
蓄电池、发电机、启动开关、充电指 示灯等。
当充电指示灯亮起时，表示充电系统 有故障，需要检查发电机、蓄电池、 线路等是否正常工作。
电源系统电路的工作原理
当启动开关接通时，启动电流从蓄电 池通过启动机流入发动机，同时充电 指示灯熄灭，发电机开始工作，为蓄 电池充电。
03 汽车起动系统
由起动机、点火开关和 相关线路组成，用于启 动发动机。
照明系统
包括前照灯、雾灯、转 向灯等，提供照明和指 示功能。
仪表系统
包括各种仪表，如车速 表、发动机转速表、水 温表等，用于显示车辆 状态提供所需的电能。
安全保障
控制功能
通过各种传感器和执行器实现车辆的自动控 制和调节。
02
汽车电子显示装置的类型
汽车电子显示装置包括液晶显示屏、触摸屏、HUD抬头显示等类型。
03
汽车电子显示装置的工作原理
汽车电子显示装置通过接收来自各传感器和控制模块的数据，将车辆运
行状态和性能参数以数字、图像或动画等形式显示在屏幕上，为驾驶员
提供更加直观和全面的车辆信息。
06 汽车空调系统
制冷原理与制冷剂
闪烁功能
通过控制转向灯和危险报警灯的闪烁 频率，实现更好的警示效果。
位置指示器
汽车电气设备概述课件
汽车电气设备概述
图1-1 世界上第一台汽车
第一辆汽车发动机的点火就是由电气设备来实现的。
汽车电气设备概述
基础知识
现代汽车的电气设备包括哪些系统？
1. 电源系统
电源系统由蓄电池(见图1–2)、 硅整流发电机(见图1– 3)和电压调节 器(见图1–4)组成，其作用是为全车 用电设备提供低压电源。
图1-2 蓄电池实物图
汽车电气设备概述
图1-3 发电机实物图
图1-4 电压调节器实物图
汽车电气设备概述
2. 启动系统
起动系统由起动机(见图1– 5)及继电器(见图1–6)组成，其作用 是起动发动机。
图1-5 起动机实物图
图1-6 继电器内部实物图
汽车电气设备概述
3. 点火系统
点火系统主要由点火线圈(如图1-7 所示)、分电器总成(如图18 所示)和火花塞(如图1-9 所示)等组成。其作用是将低压电转变成 高压电，产生电火花，点燃气缸中的可燃混合气。
图1-18 幻影车仪表台
图1-19 绅宝车仪表台
汽车电气设备概述
8. 微机控制系统
微机控制系统包括发动机 变速中心(EEC)、车辆行驶中 心(VEC)、 驾驶员信息中 心 ( DIC)三大类。目前已进入 实用阶段的电子控制装置有电子 控制燃油喷射系统 ( EFI，见图 1–20)、 电子控制自动变 速器 ( EAT，见图1– 21)和 电子防抱死制动装置(ABS，见 图1 – 22)。
图1-20 发动机汽缸内部点火瞬间
汽车电气设备概述
图 1-21 EAT 剖视图
图1-22 ABS 原理图
汽车电气设备概述
汽车电气设备的共同点有哪些 ？ 1. 两个电源
两个电源是指蓄电池(见图1–2)和发电机(见图1– 3)。 蓄电池主要供起动用电；发电机主要是在汽车正常运行时向用 电器供电，同时向蓄电池充电。
《汽车电气设备》课件
示廓灯主要用于夜间行驶时展示车辆轮廓，提高车辆安全 性。
照明系统的维护与保养
定期检查车灯
定期检查车灯是否完好，有无 破损或污垢，及时更换损坏的
车灯。
保持清洁
定期清洁车灯表面，去除污垢 和灰尘，保持车灯的照明效果 。
调整灯光角度
根据需要调整车灯的照射角度 ，保证照明效果和安全行车。
更换灯泡
及时更换损坏的灯泡，保证照 明系统的正常工作。
工作原理
通过点火开关控制电路的通断，当点火开关打到启动档时， 起动机通电工作，带动发动机旋转，实现启动。
起动机的种类与特性
种类
起动机根据其结构和工作原理，可分为电磁式和永磁式两类。
特性
电磁式起动机具有结构简单、成本低等优点，但启动性能较差；永磁式起动机启 动性能好，但结构复杂，成本较高。
启动系统的维护与保养
空调压缩机的种类与特性
种类
空调压缩机可分为定排量压缩机和变排量压缩机两种。
特性
定排量压缩机的排量随发动机转速的增加而增加，而变排量压缩机的排量则根据系统负 荷的变化自动调节。
空调系统的维护与保养
定期检查制冷剂和冷冻机油的量是否充足，以及制冷剂 是否干燥；
定期检查压缩机皮带是否松动或磨损；
定期清洁冷凝器表面，保持通风顺畅； 定期更换空调滤清器。
汽车电气设备的发展历程
01
02
03
初期阶段
汽车电气设备始于20世纪 初，最初仅有简单的灯光 和点火系统。
发展阶段
随着科技的发展，汽车电 气设备逐渐丰富，出现了 电动刮水器、电动座椅等 。
智能化阶段
现代汽车电气设备已经高 度智能化，实现了许多自 动化和智能化功能。
汽车电气设备在现代汽车中的重要性
汽车电气设备与维修课件 概述
的各种仪表、报警灯信息显示装置等。 5) 辅助电器系统： 空调、刮水器、收音机、
电动座椅、电动门窗、防盗系统、汽车安全 系统等。
2、用电设备
6） 电子控制系统：包括 电子控制喷射系统； 电子控制点火系统； 自动变速器； 制动防抱死； 四论转向、电控悬架、巡航控制
汽车电器系统的组成
1、汽车电源
2、用电设备
3、配电装置
1、汽车电源
汽车上有两个电源： 1）蓄电池：是汽车的辅助电源 2）发电机：是汽车的主要电源
蓄电池和发电机组成汽车电源系统
2、用电设备
1) 起动系统：功用是启动发动机。 2) 点火系统 ：功用是产生电火花，点燃混合
气。 3) 照明与信号系统 : 为汽车提供各种用途的照
平时成绩以实践课为主各占20％作为本 门课程的最终成绩。
学习方法
w 1、讲炼结合，课上课下1：2甚至更多 w 2、注重实践 w 3、充分利用图书管资料 w 4、师生多交流 希望:
汽车电器系统的共同特点
汽车电器设备有四个特点： w 1、单线制：电源到用电设备只有一根 导线，用汽车
的金属机体作为公共（导线）回路，这种电路连接方 式称为单线制。 w 2、负极搭铁：蓄电池负极接公共（导线），用电器 负极也接公共（导线） w 3、两个电源：蓄电池、发电机 w 4、低压直流供电：目前有12V、24V两种电 源 5、各用电器并联
问你两个 问题
1、汽车有哪几部分构成？ 2、你对汽车电器了解多少？
汽车电器在汽车中的地位
汽车是由 发动机
底盘
四部分ห้องสมุดไป่ตู้成的。
车身
电器
汽车电器性能的好坏直接影响汽车 的动力性、经济性、安全性、可靠性、 舒适性及飞起污染等方面的性能
汽车电气设备概述
一、电压表
电压表用来指示电源系统的工作情况，它不仅 能指示发电机和调节器的工作状况，同时还能指 示蓄电池的技术状况。发动机起动肘，电压表指 示值在9～10 V之间为正常，如果电压指示值在起 动时过低，说明蓄电池亏电或有故障，若起动前 后电压表示值基本不变，则表明发电机不发电。 若汽车正常行驶时，电压表示值不在13.5～14.5 V 范围之中，说明调节器有故障。常见的电压表有 电磁式和电热式两种，受点火开关控制。
二、倒车警报器
倒车蜂鸣器是一种间歇发声的音响装置， 其发音部分是一只功率较小的电喇叭，控 制电路是由一个无稳态电路和反相器组成 的开关电路。
第五节 电喇叭
电喇叭有筒形、 螺旋形和盆形等不 同的结构形式。由 于盆形喇叭具有结 构尺寸小、重量轻、 指向性好等特点， 因此现代汽车普遍 采用。
喇叭继电器 1-触点臂；2-线圈；3-按钮；4-蓄电池；5-触点；6-喇叭
1.照明设备能提供车前道路100m以上明亮均匀的 照明，在会车时，不应对迎面来车的驾驶员造成 眩目。随着车速的不断提高，要求道路照明的距 离也相应增加，现在有些车的照明距离已达到 200m以上。 2.驾驶员在夜间倒车时能看清车后的情况。 3.在夜间，其他行驶车辆驾驶员和行人在一定距 离内能看清车辆的牌号。
1-停车灯开关；2-变光和超车开关；3-点火开关；4-车灯开关；5-中间继电器；6-牌照灯； 7-仪表灯调光电阻；8-雾灯继电器；9-行李箱灯；10-顶灯；11-行李箱灯门控开关；12-顶灯 门控开关；13-点烟器照明灯；14-雾灯开关照明灯；15-后风窗除霜器开关照明灯；16-空调 开关照明灯；17-雾灯指示灯；18-后雾灯；19-雾灯开关；20-前雾灯；21-仪表灯；22-时钟
照明和信号装置的任一条线路出现故障， 不得干扰其他线路的工作。
