变频控制柜使用说明
威乐水泵变频使用说明书
威乐（中国）水泵系统有限公司恒压供水变频控制柜恒压供水变频控制柜操作使用操作使用说明说明威乐威乐（（中国中国））水泵系统有限公司1.1.概述概述概述安装及调试只能由有资质的人员进行。
1.1使用范围使用范围WILO 变频恒压供水系统采用了交流变频调速技术及可编程序(PLC) 控制技术，采用结构化软件设计,构成了性能先进,合理可靠的电控产品。
它可以取代水塔、高位水箱及传统的气压罐供水装置，适用于各种类型的水厂、加压站、饭店宾馆、居民小区等高层建筑的生活、生产供水。
1.2技术数据技术数据：：电源要求：3相380V±10％，50HZ控制电压：220VAC/24VDC所控制水泵电机的最大额定功率：根据不同的水泵需要，选择不同的电机功率控制柜保护等级： IP44（更高等级的需要注明）环境温度： 0~40℃２. . 安全注意事项安全注意事项安全注意事项安装和操作水泵时请严格遵守以下规定。
在安装前请相关安装人员仔细阅读操作手册。
请注意“安全提示”以及以下相关章节中危险符号所提示的内容，避免发生安全事故。
2.1危险符号危险符号表示“小心触电”注意注意!!表示如果忽略有关安全规定，会造成水泵/部件损坏并影响其功能2.2人员培训人员培训 人员必须经过培训合格后才能进行水泵安装。
2.3危险提示危险提示不遵守操作规定会导致人员伤害和设备损坏；因违反操作规定致使设备人为损坏不在正常的保修范围内。
误操作可能引起很多问题，例如： —水泵及部件功能故障2.4操作人员安全要求操作人员安全要求请遵守现行的安全操作规定。
请检查电气方面的安全隐患。
请遵守当地电力公司发布的安全规定。
2.5安装和检修安装和检修请用户确保安装和检修由专业人员完成，请专业人员仔细阅读操作手册。
请勿对运行的水泵进行检修、安装等工作；而且需要有第二个人在场，确保发生事故时及时处理。
2.6备品备件备品备件为了确保安全性，建议使用原产备件，或经过WILO 生产商授权的其他厂家的备件。

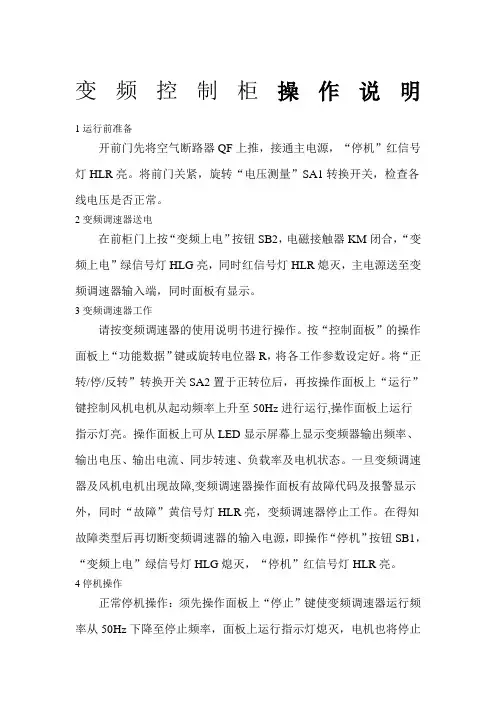

变频控制柜操作说明
变频控制柜操作说明1运行前准备开前门先将空气断路器QF上推，接通主电源，“停机”红信号灯HLR亮。
将前门关紧，旋转“电压测量”SA1转换开关，检查各线电压是否正常。
2变频调速器送电在前柜门上按“变频上电”按钮SB2，电磁接触器KM闭合，“变频上电”绿信号灯HLG亮，同时红信号灯HLR熄灭，主电源送至变频调速器输入端，同时面板有显示。
3变频调速器工作请按变频调速器的使用说明书进行操作。
按“控制面板”的操作面板上“功能数据”键或旋转电位器R，将各工作参数设定好。
将“正转/停/反转”转换开关SA2置于正转位后，再按操作面板上“运行”键控制风机电机从起动频率上升至50Hz进行运行,操作面板上运行指示灯亮。
操作面板上可从LED显示屏幕上显示变频器输出频率、输出电压、输出电流、同步转速、负载率及电机状态。
一旦变频调速器及风机电机出现故障,变频调速器操作面板有故障代码及报警显示外，同时“故障”黄信号灯HLR亮，变频调速器停止工作。
在得知故障类型后再切断变频调速器的输入电源，即操作“停机”按钮SB1，“变频上电”绿信号灯HLG熄灭，“停机”红信号灯HLR亮。
4停机操作正常停机操作：须先操作面板上“停止”键使变频调速器运行频率从50Hz下降至停止频率，面板上运行指示灯熄灭，电机也将停止运转。
再按门上“停机”按钮SB1，电磁接触器KM断电，“变频上电”绿信号灯HLG熄灭，“停机”红信号灯HLR亮。
开前门将空气断路器QF下扳断总电源，红信号灯HLR熄灭，关好前门，再将“电压测量”转换开关SA1置于0位。
5反风操作先按“停止”键使变频调速器运行频率从50Hz下降至停止频率，面板上运行指示灯熄灭，电机也将停止运转。
再将“正转/停/反转”转换开关SA2置于反转位，再按操作面板上“运行”键进行起动。
6温度检测通过“温度显示”窗的智能巡检仪TW检测与显示风机电机轴承和绕组的工作温度，并可事先根据需要的保护值先设置好温度报警值，进行过温度报警进行提醒。
生活变频控制柜使用说明[1]
![生活变频控制柜使用说明[1]](https://img.taocdn.com/s3/m/1aa4d484a76e58fafab003f3.png)
生活自动变频控制柜使用说明书上海东方泵业(集团)有限公司目录一、概述 .............................................................................................................................. 错误!未定义书签。
二、设备特点、适用范围 ............................................................................................... 错误!未定义书签。
1、功能与优点.................................................................................................................. 错误!未定义书签。
2、适用范围...................................................................................................................... 错误!未定义书签。
三、设备主要技术指标及使用条件.............................................................................. 错误!未定义书签。
1、主要技术指标.............................................................................................................. 错误!未定义书签。
2、设备使用条件.............................................................................................................. 错误!未定义书签。
威乐水泵变频说明书
威乐（中国）水泵系统有限公司恒压供水变频控制柜恒压供水变频控制柜操作使用操作使用说明说明威乐威乐（（中国中国））水泵系统有限公司1.1.概述概述概述安装及调试只能由有资质的人员进行。
1.1使用范围使用范围WILO 变频恒压供水系统采用了交流变频调速技术及可编程序(PLC) 控制技术，采用结构化软件设计,构成了性能先进,合理可靠的电控产品。
它可以取代水塔、高位水箱及传统的气压罐供水装置，适用于各种类型的水厂、加压站、饭店宾馆、居民小区等高层建筑的生活、生产供水。
1.2技术数据技术数据：：电源要求：3相380V±10％，50HZ控制电压：220VAC/24VDC所控制水泵电机的最大额定功率：根据不同的水泵需要，选择不同的电机功率控制柜保护等级： IP44（更高等级的需要注明）环境温度： 0~40℃２. . 安全注意事项安全注意事项安全注意事项安装和操作水泵时请严格遵守以下规定。
在安装前请相关安装人员仔细阅读操作手册。
请注意“安全提示”以及以下相关章节中危险符号所提示的内容，避免发生安全事故。
2.1危险符号危险符号表示“小心触电”注意注意!!表示如果忽略有关安全规定，会造成水泵/部件损坏并影响其功能2.2人员培训人员培训 人员必须经过培训合格后才能进行水泵安装。
2.3危险提示危险提示不遵守操作规定会导致人员伤害和设备损坏；因违反操作规定致使设备人为损坏不在正常的保修范围内。
误操作可能引起很多问题，例如： —水泵及部件功能故障2.4操作人员安全要求操作人员安全要求请遵守现行的安全操作规定。
请检查电气方面的安全隐患。
请遵守当地电力公司发布的安全规定。
2.5安装和检修安装和检修请用户确保安装和检修由专业人员完成，请专业人员仔细阅读操作手册。
请勿对运行的水泵进行检修、安装等工作；而且需要有第二个人在场，确保发生事故时及时处理。
2.6备品备件备品备件为了确保安全性，建议使用原产备件，或经过WILO 生产商授权的其他厂家的备件。
变频控制柜使用说明
变频控制柜使用说明一、产品概述变频控制柜是一种可以实现电动机频率调速的电气设备。
它可以通过改变电机输入的电频和电压来控制电机的转速，从而实现对机械设备的精确控制。
变频控制柜广泛应用于电力、石化、冶金、制药、建筑、纺织、电子等行业的各种机械设备。
二、安装及调试1.变频控制柜的安装应该由专业技术人员进行，确保设备的安全运行。
2.安装时应注意避免与其他电子设备发生干扰，要选择合适的位置进行安装，并保持良好的通风。
3.安装完成后，检查各接线是否牢固可靠，并进行电气连线的接地。
三、使用方法1.接通电源：将变频控制柜的电源插头插入电源插座，然后打开变频控制柜的主电源开关，此时变频控制柜将开始启动。
2.设置参数：使用控制柜上的按钮和数字显示屏设置变频控制柜的运行参数。
a.通过控制柜上的方向键调整电机的运行方向，确保电机按照所需的方向旋转。
b.通过控制柜上的旋钮调整电机的转速。
c.通过数字显示屏设置电机运行的频率，也可以选择其他控制模式。
3.运行控制：在完成参数设置后，按下启动按钮，电机将开始运行。
可以通过变频控制柜上的停止按钮随时停止电机的运行。
四、注意事项1.使用之前，请读取变频控制柜的产品说明书，了解产品的安全操作规程。
2.变频控制柜的操作必须由专业人员进行，不得擅自改动操作参数。
3.使用过程中要注意防止水、火及其它有害气体进入控制柜内部，以免引发故障。
5.不得将变频控制柜暴露在高温、高压、高湿等恶劣环境中，以免对设备造成损坏。
6.变频控制柜的维护应由专业人员进行，定期检查电气系统和冷却系统，并进行必要的清洁和维修。
五、故障排除1.如发现变频控制柜无法启动，请检查电源是否正常，是否插入电源插座，主电源开关是否打开，是否有输入电压等问题。
2.如发现电机无法运行，请检查电机运行的方向设置是否正确，转速设置是否正常，是否有异常报警等问题。
3.如发现变频控制柜散热不良，可能导致过载保护或设备过热，请停止使用，并检查冷却系统是否正常，散热器是否清洁等问题。
变频控制柜操作规程(自编)
变频控制柜操作规程一、系统运行前准备工作1、检查变频控制柜闸刀是否处于合字状态。
2、关闭变频控制柜所有的柜门。
3、转动控制柜上“变频/公频”控制旋钮，选择所需控制方式（变频）。
4、检查确认控制柜液晶屏幕无故障信息。
存在故障告警没有解除，请先进行故障检查和排除。
5、将运行指示牌更换为“正在运行”。
二、启动操作1、检查变频系统是否准备就绪:变频器控制柜上的待机指示灯点亮、蜂鸣报警器正常，变频器控制柜上液晶屏幕上无警告和故障信息。
如果蜂鸣报警器异常，请先进行故障检查和排除。
2、检查各流程开关是否正确，未处于憋压状态。
3、按“启动”按钮，启动变频系统，设定目标频率。
4、调节运行频率达到一定频率时，注水泵运转正常时，打开注水流程总开关，关闭回水流程。
三、停机操作1、将注水泵回水流程打开，使泵处于空负荷运行状态，按下“停机”按钮。
2、变频器停机后，断开高压。
3、根据现场情况，挂好警示牌。
◆注意事项：◆只要系统还未接地，请不要接触功率回路和电机。
◆交流进线断开后，至少30分钟后直流电压才会降到安全值。
◆直到全部单元上放电电压指示灯点亮，才可进行功率柜的接地操作。
◆不要不先停止变频器而直接断开高压进线开关。
◆不要使变频器长期在10Hz以下运行。
◆禁止在调试状态下合高压进线开关。
四、变频控制柜操作注意事项:1、高压变频器在变频运行中，严禁按面板上的“复位”键，否则高压变频器会重启。
2、除非紧急情况，不要按急停按钮，否则高压变频器会立即停止输出。
3、高压变频出现故障信息跳机时，请先按功能键保存故障信息。
4、高压变频器从运行到停止后，变频器声光报警器会报警，提醒变频器已停机。
此时按“消音”按钮可取消声响。
五、变频器维修时注意事项:1、断开6KV高压开关30分钟后才允许打开柜门；确认单元箱“直流无压”指示灯亮时，才允许接触单元箱。
2、拆卸及安装柜内螺钉时，注意螺钉、平垫等不要掉进功率柜体内部，不慎掉进柜体后请务必找出。
SEJ变频控制柜资料（中）
目录一、安全使用注意事项二、数字操作面板功能介绍三、安装调试（学习功能）四、电气接线图五、控制器端子功能说明六、接线排端子说明七、参数功能说明八、常见故障处理九、故障信息及排除一、安全注意事项欢迎使用SEJ快速卷帘门专用控制驱动系统，使用前请留意如下注意事项1、收货时请注意在运输过程中，是否有变形或损伤，电子元件有受损的请勿安装。
及时与公司联系确认后方能使用。
2、控制柜请安装在不燃物体上，直接安装在可燃物体上或靠近易燃物品，可能会造成火灾。
3、控制器应在以下环境中存储使用：周围环境温度：-20℃～40℃<不结冰>。
周围环境湿度：95％以下相对湿度<不结露>。
周围环境：室内，<无腐蚀性气体、可燃性气体、油雾及尘埃，避免阳光直射。
高度：海拔1000m以下，<超过海拔1000米的地区使用，控制柜要降档使用>。
振动：0.5G以下4、安装时要求专业人员实施。
请确认安装物体能经受控制柜的重量，不要使控制柜跌落，并确认安装场合安全、可靠。
防止小孩及无关人员接近变频器。
5、在变频器的输出侧，请不要安装移相电容器、浪涌吸收器或无线电噪声滤波器，否则会引起变频器故障。
6、请注意将动力线与控制线分开布线，以防止干扰的发生。
7、接线前，请确认电源处于关闭状态。
请按使用说明书规定的电缆规格布线。
请按使用说明书规定的接地方式，正确接地，否则会导致触电及火灾的危险。
变频器电源，请使用独立电源，绝对避免与电焊机等强干扰设备使用同一电源。
请不要用湿手触碰底板，请不要直接触摸端子、变频器的输入输出线切勿与外壳相连，否则会引起触电的危险。
8、请确认电源电压与变频器电压是否一致，否则，可能会造成变频器故障及人员受伤。
请确认电源接到R/L1、S/L2、T/L3端子上。
请不要将电源接到U、V、W端子上，否则会造成变频器内部故障。
请不要对变频器进行耐压测试，否则会造成变频器内部故障。
请按使用说明书规定的方式安装制动单元、制动电阻等外围配件，否则会损坏变频器。
变频柜说明书
1.适用范围：LBQ系列变频器控制柜适用于交流50HZ，额定电压380V，额定输出功率300KW及以下的三相鼠笼型感应电动机。
它可将50HZ、380V工频交流电输出为频率可调、电压可变的交流电，加在电机绕组上，从而调节电机转速，使电机在低频、低电压平稳起动,逐渐上升到工频运行，同时亦可平稳停止。
运行过程中用户可以根据需要随时调节电机转速。
2.。
正常工作条件和安装条件：2。
1运行环境温度：—10 ℃～+40℃(不结冰）.2。
2海拔高度：小于1000米。
2.3相对湿度：不大于90%(不凝露).2。
4空气污染：无过量尘埃，无酸、碱、腐蚀及爆炸性气体。
2。
5倾斜度:与垂直面的倾斜度不大于5度。
2.6振动：5.9m/s2(0.6G）以下2.7使用类别:AC-3。
2。
8污染等级：3级。
2。
9安装类别：Ⅲ类。
2。
10电源要求：三相四线制进线,工频50HZ，进线电压为380V+5％.3。
产品型号及含义：L B Q ——□/ □□( ）数字（表示被控电机的台数，空缺表示一台)派生代号(Q表示带潜污水泵保护器；B表示带水位控制；）工作电压（V）被控制电动机的功率（KW）起动控制柜变频器鼠笼型异步电动机4。
产品外形及尺寸:D=600H=1800W=800 （由于内部结构及现场使用场合区别，具体外型可能会有所不同）5.产品结构及参数：5.1起动柜由空气开关,电抗器，继电器，电压表，电流表等元件仪表组成.5.2起动柜的电源输入端标记为L1，L2,L3，电源电压为380V，频率为50HZ，起动柜的电源输出端（即电动机的接线端）标记为U，V，W。
5.3需设置主要参数(带＊号参数需现场调整）：见说明书最后附页.6.原理及使用操作方法：（本使用方法只针对本控制柜功能。
水泵、管路、电机等其他设备的操作应参照相关工艺要求，液位传感器安装方法参照后附说明书）安装在水池顶部的液位传感器将池内水位信号反馈给控制柜，在自动方式下变频器通过实际测量信号与设定值之间的偏差自动调节电机转速，实现自动控制.在部分系统响应速度要求较高的场合，自动功能可能不会被很好的运用，在此种情况下，用户也可以采用手动功能，即通过调节柜体面板上调速旋钮控制电机速度,达到控制液位的目的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
————————————————————————————————作者:
———————————————————————————————— 日期:
ﻩ
自动变频控制设备
上海申银泵业制造有限公司
目录
一、概述ﻩ２
二、设备特点、适用范围3
1、功能与优点3
２、适用范围3
三、设备主要技术指标及使用条件4
２．BＷ管网叠压(无负压）变频给水设备具有以下特点:
1无需修建蓄水池或水箱，也不需设置大型气压罐,节省了一大笔投资，而且由于能充分利用了自来水管网一次供水压力，加压泵选型可以减小，设备投资减少。
2设备直接与自来水管网串接,在自来水厂一次供水管网压力的基础上叠加所需的压力，差多少,补多少。能充分利用管网的余压；用水低峰期,设备甚至不需运行，节能效果显著,与传统给水设备相比,节能达3０%－９０％。
新型的变频恒压供水与传统的水箱式和气压罐式供水方式相比，不论是设备的投资额，运行的经济性,还是系统的稳定性、可靠性、节能效果、自动化程度等方面都具有无法比拟的优势。这些优越性引起了几乎所有供水设备厂家的高度重视，争相开发、生产这一新技术产品。最近几年，随着交流变频调速技术的成熟、普及和应用，变频恒压供水系统以其技术先进，得到了飞快的发展。目前该产品正向着高可靠性、全数字化、多品种系列化的方向发展。追求高度智能化、系列标准化是未来供水设备适应城镇建设成片开发、网络供水调试和整体规划要求的必然趋势。
8设备综合保护功能齐全，通常有短路、过流、过载、水源缺水保护等。如果用户要求有其它特殊功能,如保护功能:过压、欠压、缺相、三相不平衡等，需有文本操作显示或人机对话功能等集监控于一体的上位机通讯功能等,均可按客户要求可靠运作。
⑨手动、自动控制功能设置，可保证设备的安全连续运行。
⑩备体积小,节省空间,安装便捷。
水箱式供水的用户管网水压较稳定，具有一定的贮水能力。但水箱（或水塔)的存在,增加了建筑物结构的承重和建筑造价,同时造成了水质的二次污染，且最高层不利水点水压不能满足用户需要。
气压式供水其实是把高位水箱移到了地面。它虽可减少污染，并一定程度上消除“水锤”现象和管网中的噪音,但气压罐的有效容积有限,水泵电机启停十分频繁,管网压力波动较大；气压罐为钢制压力容器,还需使用胶囊隔膜或补气装置，运营费用高，潜在费用较高。
４、使用与维护………………………………………………………………………………………………..1１
八、故障原因及对策ﻩ11
一、概述
SBＬＷ系列变频恒压供水自动控制设备系运用当今最先进的交流变频调速和微电脑控制技术，将变频调速器与电机水泵组合而成的新一代机电一体化高科技节能供水设备。
一般给水管网中的水压（自来水厂的一次供水压力)已很难满足用户的用水需求,除建筑低层可由市政管网直接供水外,其余高层用户均须“增”压供水。无论是水塔、高位水箱，还是气压罐，都必须由水泵以高出用户实际所需水压的压力进行“提升”,从而造成能源的浪费。
4无损耗水泵电机转速调节,实现供水量从零至最大之间的无级调节，使系统始终工作在最佳节能状态,“用多少水，供多少水”。
5大功率水泵电机均可由变频器实现软启动，对电网和管网无冲击，大大延长水泵、电机、管网及其它控制设备的使用寿命。
6多台水泵可循环交替运行,均衡了各台泵的平均工作时间，避免了水泵锈蚀。
7系统运行噪音小,压力稳定，控制精度高。
工矿企业、机关、学校的生产、生活及消防供水;
宾馆冷热水供应、采暖稳压；
空调循环冷却水恒温恒压，工业锅炉恒温恒压供水；
农业、园林自动喷灌;
音乐喷泉的自动控制等。
三、设备主要技术指标及使用条件
1、主要技术指标
供水流量范围：0～５０００m3/h；
供水扬程范围:0～30０m
供水压力范围:０~3ＭPa；
压力调节精度:≤±０.01MPa;
变频调速恒压供水设备以管网水压(或用户用水流量）为设定参数，通过微机控制变频器的输出频率从而自动调节水泵电机的转速，实现管网水压的闭环调节(PIＤ）,使供水系统自动恒稳于设定的压力值：即用水量增加时，频率提高，水泵转速加快，水泵供水量相应增大；用水量减少时,频率降低,水泵转速减慢,水泵供水量亦相应减小。这样就保证了整个管网满足了用户对水压(与用户设定的压力一致)和水量(随用水量变化而变化)的要求,同时达到了提高供水品质和高效节能的目的“用多少水,供多少水”；采用该设备不需建造高位水箱、水塔，无水质的二次污染，是一种理想的现代化建筑供水设备。
3供水量不足时不会停止供水。目前市场上绝大部分管网叠压（无负压)给水设备在城市供水量不足时,都会由于缺水保护而停机。所以往往在用水高峰期时水泵要么启停频繁,要么干脆停机,严重影响正常连续供水。我公司研制的新一代管网叠压（无负压)给水设备采取先进的计算机模糊控制原理，在供水量不足时仍可保证正常供水。
4停电不会停止供水。由于设备有一条公共供水管路与用户管网直接相通,在停电时加压泵虽停止工作，但自来水厂一次供水压力仍可维持供水。
5管理维护简便。管网叠压供水设备为微机全自动控制变频调速运行,停设备自动停机，来电自动开机,完善的故障检测、诊断技术和而无需麻烦的清洗工作。
2、适用范围
各类自来水厂及其二次转压泵站的恒压供水；
城乡居民小区的生活、消防供水;
高层建筑生活、消防分区或集中供水；
二、设备特点、适用范围
1、功能与优点
1．作为高新科技产品，普通变频恒压供水系统具有以下主要特点:
①核心控制部件采用具有国际领先水平的微处理机和大功率晶体管,功能强大,使用寿命长。
2字PID调节,键盘操作，数字显示,全自动运行无人值守。
3用工业可编程序控制器进行编程控制。性能优越,控制方式灵活,抗干扰能力强,工作稳定可靠。
1、主要技术指标ﻩ4
２、设备使用条件4
四、设备型号说明ﻩ4
五、设备主要构成及工作原理5
六、变频恒压供水设备的安装接线7
1、控制柜外型7
2、控制柜规格7
3、禁止事项ﻩ7
4、控制柜端子接线图8
5、控制设备电气安装接线要求ﻩ9
七、设备的调试与使用10
1、设备的调试10
2、控制柜操作说明ﻩ1０
3、控制柜不同型号的差别１0
