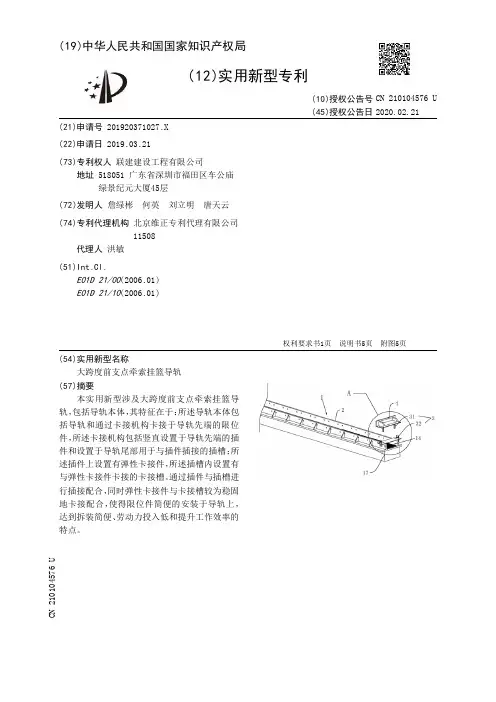

【CN210104576U】大跨度前支点牵索挂篮导轨【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920371027.X(22)申请日 2019.03.21(73)专利权人 联建建设工程有限公司地址 518051 广东省深圳市福田区车公庙绿景纪元大厦45层(72)发明人 詹绿彬 何英 刘立明 唐天云 (74)专利代理机构 北京维正专利代理有限公司11508代理人 洪敏(51)Int.Cl.E01D 21/00(2006.01)E01D 21/10(2006.01)(54)实用新型名称大跨度前支点牵索挂篮导轨(57)摘要本实用新型涉及大跨度前支点牵索挂篮导轨，包括导轨本体，其特征在于：所述导轨本体包括导轨和通过卡接机构卡接于导轨先端的限位件，所述卡接机构包括竖直设置于导轨先端的插件和设置于导轨尾部用于与插件插接的插槽；所述插件上设置有弹性卡接件，所述插槽内设置有与弹性卡接件卡接的卡接槽。
通过插件与插槽进行插接配合，同时弹性卡接件与卡接槽较为稳固地卡接配合，使得限位件简便的安装于导轨上，达到拆装简便、劳动力投入低和提升工作效率的特点。
权利要求书1页 说明书5页 附图5页CN 210104576 U 2020.02.21C N 210104576U权 利 要 求 书1/1页CN 210104576 U1.大跨度前支点牵索挂篮导轨，包括导轨本体(1)，其特征在于：所述导轨本体(1)包括导轨(2)和通过卡接机构(3)卡接于导轨(2)先端的限位件(4)，所述卡接机构(3)包括竖直设置于限位件(4)底部的插件(41)和设置于导轨(2)先端用于与插件(41)插接的插槽(42)；所述插件(41)上设置有弹性卡接件(5)，所述插槽(42)内设置有与弹性卡接件(5)卡接的卡接槽(6)。
2.根据权利要求1所述的大跨度前支点牵索挂篮导轨，其特征在于：所述插槽(42)的槽口呈燕尾槽型设置，沿其槽边的长度方向上设置有用于储存润滑油的储油槽(7)。
【CN209907214U】大跨度前支点牵索挂篮液压推进系统【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920367678.1(22)申请日 2019.03.21(73)专利权人 联建建设工程有限公司地址 518051 广东省深圳市福田区车公庙绿景纪元大厦45层(72)发明人 何英 唐天云 胡大良 崔国科 (74)专利代理机构 北京维正专利代理有限公司11508代理人 洪敏(51)Int.Cl.E01D 21/00(2006.01)(54)实用新型名称大跨度前支点牵索挂篮液压推进系统(57)摘要本实用新型涉及大跨度前支点牵索挂篮液压推进系统，包括固设在类“C ”型挂钩上的滑动件、供于滑动件滑动的滑槽、驱动类“C ”型挂钩沿滑槽的前进方向上推进的驱动元、与驱动元后端转动连接的安装座；所述驱动元的输出端与类“C ”型挂钩转动连接；所述安装座底部设置有能够在滑槽上滑动的滑动板，所述安装座的侧边与滑槽的槽边通过螺纹紧固件进行固定。
通过驱动元驱动类“C ”型挂钩前进，类“C ”型挂钩带动滑动件沿滑槽方向前滑动，不仅节省了大量的人力物力，而且通过把控驱动元的稳定以保证两侧类“C ”型挂钩同步前进，避免了挂篮前进卡顿的情况。
权利要求书1页 说明书5页 附图6页CN 209907214 U 2020.01.07C N 209907214U权 利 要 求 书1/1页CN 209907214 U1.大跨度前支点牵索挂篮液压推进系统，其特征在于：包括固设在类“C”型挂钩(1)上的滑动件(2)、供于滑动件(2)滑动的滑槽(3)、驱动类“C”型挂钩(1)沿滑槽(3)的前进方向上推进的驱动元(4)、与驱动元(4)后端转动连接的安装座(5)；所述驱动元(4)的输出端与类“C”型挂钩(1)转动连接；所述安装座(5)底部设置有能够在滑槽(3)上滑动的滑动板(6)，所述安装座(5)的侧边与滑槽(3)的槽边通过螺纹紧固件(7)进行固定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920370575.0
(22)申请日 2019.03.21
(73)专利权人 联建建设工程有限公司
地址 518051 广东省深圳市福田区车公庙
绿景纪元大厦45层
(72)发明人 鞠学伟 吴伯喜 仇星 黄翔
(74)专利代理机构 北京维正专利代理有限公司
11508
代理人 洪敏
(51)Int.Cl.
E01D 21/00(2006.01)
E01D 21/10(2006.01)
(54)实用新型名称大跨度前支点牵索挂篮预应力体系转换系统(57)摘要本实用新型涉及一种大跨度前支点牵索挂篮预应力体系转换系统，张拉分配梁沿挂篮纵梁的圆弧面上滑动，张拉分配梁与挂篮纵梁之间设置有限制张拉分配梁与挂篮纵梁分离的卡接结构。
通过上述设置，卡接结构对张拉分配梁进行限位，使张拉分配梁沿挂篮纵梁的圆弧面进行滑动，并在不受外力支撑的情况下不与挂篮纵梁分离。
从而在现场施工的过程中，工人可以通过手拉葫芦对张拉分配梁进行牵引和移动，当张拉分配梁进行移动的时候只会沿挂篮纵梁的圆弧面进行移动，便于工人调节张拉分配梁相对挂篮纵梁的圆心角并进行固定，并且在操作失误的时候张拉分配梁不与挂篮纵梁分离，从而提高了该连
接斜拉索的预应力体系转换系统的安全性能。
权利要求书1页 说明书5页 附图4页CN 210104574 U 2020.02.21
C N 210104574
U
权 利 要 求 书1/1页CN 210104574 U
1.一种大跨度前支点牵索挂篮预应力体系转换系统，包括张拉千斤顶(41)、张拉分配梁(2)以及与张拉千斤顶(41)相连的将斜拉索(43)张拉力传至张拉分配梁(2)上的张拉杆(42)，其特征是：包括挂篮纵梁(1)，所述挂篮纵梁(1)包括供所述斜拉索(43)穿过的通槽(11)，所述挂篮纵梁(1)前端呈圆弧设置，所述张拉分配梁(2)朝向所述挂篮纵梁(1)的一面与所述挂篮纵梁(1)的圆弧面贴合，所述张拉分配梁(2)沿所述挂篮纵梁(1)的圆弧面上滑动，所述张拉分配梁(2)与所述挂篮纵梁(1)之间设置有限制所述张拉分配梁(2)与所述挂篮纵梁(1)分离的卡接结构。
2.根据权利要求1所述的大跨度前支点牵索挂篮预应力体系转换系统，其特征是:所述卡接结构包括分别设置在所述通槽(11)两侧的滑槽(12)，所述滑槽(12)靠近所述挂篮纵梁(1)前端圆弧面的一侧固定有挡檐(13)，所述挡檐(13)沿所述圆弧面设置；所述卡接结构还包括固定在所述张拉分配梁(2)朝向挂篮纵梁(1)一面的卡接件(3)，所述卡接件(3)配合所述张拉分配梁(2)卡接所述挡檐(13)，所述卡接件(3)在所述滑槽(12)内滑动。
3.根据权利要求2所述的大跨度前支点牵索挂篮预应力体系转换系统，其特征是:所述卡接件(3)与所述挡檐(13)接触的一面设置为圆弧面并与挡檐(13)贴合。
4.根据权利要求2所述的大跨度前支点牵索挂篮预应力体系转换系统，其特征是:所述卡接件(3)与所述张拉分配梁(2)可拆卸连接。
5.根据权利要求2所述的大跨度前支点牵索挂篮预应力体系转换系统，其特征是:所述卡接件(3)横截面为类“L”型，所述卡接件(3)包括与所述张拉分配梁(2)垂直的第一连接杆(31)和与张拉分配梁(2)平行的第二连接杆(32)，所述第一连接杆(31)和第二连接杆(32)形成卡接口，所述卡接件(3)的卡接口分别朝向两侧所述滑槽(12)的挡檐(13)。
6.根据权利要求5所述的大跨度前支点牵索挂篮预应力体系转换系统，其特征是:所述挡檐(13)朝向所述张拉分配梁(2)贯通有若干连接孔(14)，所述连接孔(14)沿圆弧面设置，所述张拉分配梁(2)与所述第二连接杆(32)之间连接有连接件，所述连接件贯通所述连接孔(14)。
7.根据权利要求6所述的大跨度前支点牵索挂篮预应力体系转换系统，其特征是:所述张拉分配梁(2)整体呈四棱台设置，所述张拉分配梁(2)面积较大的一端朝向挂篮纵梁(1)。
8.根据权利要求6所述的大跨度前支点牵索挂篮预应力体系转换系统，其特征是:所述连接孔(14)之间沿圆弧面等圆心角间隔设置。
9.根据权利要求7所述的大跨度前支点牵索挂篮预应力体系转换系统，其特征是:所述连接件贯通所述张拉分配梁(2)的倾斜面。
2。
