路基边沟、排水沟、截水沟(专项)施工方案

路基边沟、排水沟、截水沟(专项)施工方案

路基边沟、排水沟、截水沟(专项)施工方案1 编制依据1、《公路工程技术标准》JTG B01—2003。

2、《公路工程水文勘测设计规范》JTG C30—2002。

3、《公路圬工桥涵设计规范》JTG D61—2005。

4、简蒲高速公路第六合同段施工招标文件。

5、简蒲高速公路第六合同段《两阶段施工图设计》。

4、招标参考资料及各专用条款。

5、现场勘测,调查资料。

6、可调用到本工程的各类资源。

2 编制原则严格执行合同文件的各项规定及设计意图,重点考虑本工程项目的特点,将本项目优质、高效的完成。

具体在编制中体现以下几个方面的原则:a、遵守国家法律及交通部、地方政府的法规。

b、执行交通部现行工程施工技术规范和质量检验评定标准。

c、加强施工组织的协调性,确保各施工队、各专业、各工种的配合,均衡协调施工,实现预期的工期目标。

d、根据有关规定要求,制定文明施工措施,确保文明施工。

e、合理布置施工现场,尽量减少工程消耗,降低生产成本。

积极采用、推广新工艺、新技术和新材料,提高产品的技术含量。

3 概述根据设计施工图纸及业主有关文件要求,我合同段路基排水工程采用浆砌边沟和I型C20砼矩形排水沟、II型矩形边沟、III型排水沟、IV型矩形反压护道截水沟、V型路堑平台截水沟、VI型堑顶截水沟。

排水工程数量17224.5m。

挖方段采用I型边沟,均设置碎砾石盲沟,且于盲沟底部加设直径10cm带孔波纹管;填方路段采用II型边沟:其中II-1型实用于一般填方路段,II-2型适用于填方边坡1.6m的底填方路段。

III型排水沟用于将边沟汇水或涵洞出口水流引至路基范围外。

当反压护道宽度大于等于6m时,需在反压护道内侧设置IV型沟;V型平台截水沟用于挖方边坡高度大于20米的第二级边坡平台上;VI型为路堑顶截水沟,用于挖方边坡坡顶5米以外适当位置。

各类型边沟、排水沟相互衔接及其与其它构造物衔接时,可根据沟底标高及地形情况酌情调整尺寸,但沟底纵坡不得小于0.5%,沟深不得小于0.5m,特殊困难地段,纵坡不得小于0.3%。

截水沟施工方案

截水沟施工方案

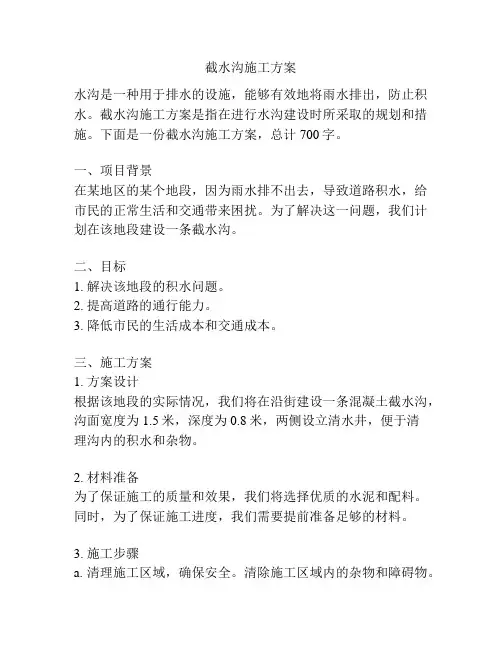

截水沟施工方案水沟是一种用于排水的设施,能够有效地将雨水排出,防止积水。

截水沟施工方案是指在进行水沟建设时所采取的规划和措施。

下面是一份截水沟施工方案,总计700字。

一、项目背景在某地区的某个地段,因为雨水排不出去,导致道路积水,给市民的正常生活和交通带来困扰。

为了解决这一问题,我们计划在该地段建设一条截水沟。

二、目标1. 解决该地段的积水问题。

2. 提高道路的通行能力。

3. 降低市民的生活成本和交通成本。

三、施工方案1. 方案设计根据该地段的实际情况,我们将在沿街建设一条混凝土截水沟,沟面宽度为1.5米,深度为0.8米,两侧设立清水井,便于清理沟内的积水和杂物。

2. 材料准备为了保证施工的质量和效果,我们将选择优质的水泥和配料。

同时,为了保证施工进度,我们需要提前准备足够的材料。

3. 施工步骤a. 清理施工区域,确保安全。

清除施工区域内的杂物和障碍物。

b. 根据设计要求,进行挖掘。

挖掘截水沟的坑槽,坑底平整。

c. 安装截水沟模板。

根据沟面宽度和深度,安装截水沟的模板。

d. 浇注混凝土。

使用混凝土泵车进行浇注,确保混凝土的均匀分布和浇注的速度。

e. 平整混凝土。

使用工具对施工过程中的混凝土进行平整,确保沟面的平整度。

f. 安装清水井。

在截水沟两侧安装清水井,便于清理沟内的积水和杂物。

g. 清理施工现场,确保周围环境整洁。

四、安全措施1. 严格遵守施工现场的安全规定,佩戴必要的安全装备。

2. 设置施工警示标志,提醒过往行人和车辆注意安全。

3. 组织专业人员进行施工,确保施工过程中的安全性。

4. 定期检查施工材料的质量,保证施工过程安全。

5. 组织培训,提高工作人员的安全意识和技能。

五、预期效果1. 解决该地段的积水问题,提高市民的生活质量。

2. 改善道路的通行能力,减少交通拥堵。

3. 提升城市形象,增加市民的满意度。

六、总结本方案针对某地段的雨水积水问题,提出了一套完整的施工方案。

通过合理的设计和施工步骤,我们相信能够有效地解决该地段的积水问题,提高市民的生活质量和道路的通行能力。

截水沟施工方案

截水沟施工方案

本合同段开挖边坡较多,汇水面积较大,根据合同需要设置截水沟。

根据业主提供的典型横断面和实际情况,截水沟为梯形土水沟,尺寸如附图。

施工方案具体如下:一、施工工器具及材料推土机一台,反铲一台,十字镐、铁锹、手推车、翻斗车、洒水壶、施工标志牌、石块。

二、施工方法2.1确定施工桩号将施工截水沟的桩号上报监理组批复。

2.2测量放线在确定需要设置截水沟的桩号后,2.2.1根据施工设计图纸或者监理要求,现场进行截水沟的开挖边线放样2.2.2 修整平台。

从最上台边坡开口线到截水沟边缘平台宽度为5.5m,横向坡度为5%,纵向坡度根据实际地形确定,以便于排水为准。

如果边坡已经完成,无法使用设备的,需要人工修整。

2.2.3 根据测量放样,加密测量桩,并使用施工线确定基坑开挖的范围。

2.3 水沟开挖2.3.1根据现场地形设备可以驶上边坡的,用反铲开挖,无法使用设备的,进行人工开挖,水沟深度为0.5m。

两侧碎落平台1m范围内应进行夯实,2.3.2 根据现场地形确定出水口,出水口处设置抛石防止侵蚀性冲刷。

三、施工注意事项:3.1按照测量放线桩进行基坑开挖,保证水沟线型美观;3.2平台必须平整、水沟边缘1m范围内夯实,避免造成水沟坍塌;3.3排水口排出水流尽量远离公路,自然排出或排至排水结构物;如果排水口排出水流不能远离公路,采用叠水方式将水流引至混凝土排水沟内。

四、安全环保注意事项:4.1 严禁山坡上滚、堆石料,工作面石块放置稳当,防止滑动伤人4.2 设备施工时需要有专门的安全员在施工路段指挥交通,防止滚落的土料石块损伤过往车辆4.3保证施工便道通常,确保施工人员安全附:截水沟图纸。

鸡丑山隧道洞口截水沟施工方案

鸡丑山隧道洞口截水沟施工方案

省道215线康定瓦泽至九龙公公路改建工程A5合同段鸡丑山隧道洞口截水沟施工方案道隧集团工程有限公司编制:审核:审批:2012年5月1日目录2012年5月1日·····················错误!未指定书签。

1、工程概况··························错误!未指定书签。

2、编制依据··························错误!未指定书签。

3、施工管理人员及施工队伍安排··················错误!未指定书签。

4、施工人员、机械设备配置····················错误!未指定书签。

段山坡截水沟工程施工设计方案

段山坡截水沟工程施工设计方案

段山坡截水沟施工方案二、工程概况本段边坡所含山坡截水沟起讫桩号为YK125+965~YK126+130,采用现浇C20砼,共长173.3米,主要尺寸采用40cm×40cm,主要工程量:C20砼100.5m3;一级平台排水沟起讫桩号为YK125+970~YK126+090,采用现浇C15砼,共长126米,主要尺寸采用40cm×28cm,主要工程量:C15砼25.8m3;二级平台排水沟起讫桩号为YK126+010~YK126+070,采用现浇C15砼,共长63米,主要尺寸采用40cm×28cm,主要工程量:C15砼12.9m3。

三、组织设计3.1、劳动力使用计划3.2、主要机械设备配置表2 主要机械设备配置表四、施工方案及主要工艺本段边坡所含山坡截水沟起讫桩号为YK125+965~YK126+130,采用现浇C20砼,共长173.3米,主要尺寸采用40cm×40cm,主要工程量:C20砼100.5m3。

山坡截水沟是为了拦截流向路基的坡面地表水,在挖方边坡斜坡坡顶而设置。

当自然坡面产生径流危害路基边坡稳定路段时,在坡口以外5米设置。

山坡截水沟尺寸采用40cm×40cm,边沟与截水沟相连,过渡段长度不小于5米。

4.1、施工工艺顺序施工放样—沟体开挖—整修、夯实沟体—安装模板—砼拌制、运输—浇注混凝土—养护—报验4.2、山坡截水沟施工要点4.2.1 施工放样根据批复的导线、水准复测成果进行测量放样,恢复线路中线、建筑红线,放出边沟的中线;并测量施工标高。

根据山坡截水沟设计纵坡、开挖深度及地基土质情况放出沟槽开挖线,钉桩标记,撒出开挖线。

4.2.2 基槽开挖基槽开挖采用挖掘机开挖,人工配合整形。

雨季施工,基坑顶面设置防止地面水流入的排水设施。

基坑开挖应连续进行,防止晾晒。

沟槽开挖后应立即平整夯排密实,遇有湿软地基应换填夯实。

基槽开挖整形一定要密实,无松软无浮土,以避免排水设施因土体下沉变形。

截水沟施工技术方案

截水沟施工技术方案

截水沟施工技术方案集团企业公司编码:(LL3698-KKI1269-TM2483-LUI12689-ITT289-截水沟施工技术方案一、工程概述合同段内存在多处碎落台排水沟、挡墙带排水沟、填方脚排水沟、护坡道排水沟等等地段路基排水,按照“路基排水的目的是将影响路基稳定的地面水或地下水加以拦截和引排,排出路基范围之外。

对于影响路基稳定的地下水,应加强现场调查,注意予以截断,降低并引导到路基范围之外,在地下水丰富路段设置了纵、横向排水盲沟、渗沟等措施,把地下水位降低并引排出路基,以保证路基的稳定。

各施工管理人员及施工机械已就位,已具备开工条件。

二、施工准备及施工测量①施工前应全面校核全线排水系统的设计是否完备和妥善,必要时报监理工程师进行补充及修改。

使全线的沟渠、管道、桥涵构成完整的排水体系。

②按设计图纸钉出排水沟的具体走向及基坑宽度,以便进行开挖。

③设置相适应的施工机械,并作好保修准备。

三、技术控制措施1、基坑开挖:排水沟开挖方法采用人工开挖及机械开挖。

开挖前,沿测量放样的木桩标高,再用人工及挖掘机沿线开挖,以控制线形和深度。

然后按照放样线和水准测量进行人工修整基坑。

2、排水沟施工时注意事项①为了保持路基能处于干燥、坚固和稳定状态,并防止四周的水冲刷边坡,必须将影响路基稳定的地面水予以拦截,并排除到路基范围之外,防止漫流、聚集和下渗。

对于影响路基稳定的地下水,应予以截断,疏干,降低水位,并引导到路基范围外。

②路基排水设施应有合适的泻水断面和纵坡。

如泻水断面不满足排水要求时,可报监理工程师,适当的增加泻水断面。

排水设施的进出水口,应根据土质、水文、地形条件及筑路材料等情况,适当加固。

③路基施工中,必须按设计要求首先做好排水工程以及施工场附近的临时排水设施。

④路基施工期间,不得任意破坏地表植被或堵塞水路;各类排水设施应及时维修和清理,保持其完好状态,使流水畅通不产生冲刷和淤塞;临时性排水设施应尽量与永久性排水设施结合起来。

截水沟急流槽施工组织设计

截水沟急流槽施工组织设计

截水沟、急流槽施工组织设计一、工程概况本截水沟、急流槽工程为K37+800~K37+920分项工程,截水沟施工里程K37+800~K37+920,全长160m,位于路基右侧挖方上。

急流槽施工里程为K37+900右挖方边坡中,长18m。

主要工程量:截水沟挖沟土方304 m3,7.5号浆砌片石135.4 m3,10号砂浆抹面230 m2,急流槽挖沟土方22m3,7.5号浆砌片石15.7 m3,10号砂浆抹面90m2计划于20**年11月28日开工至20**年12月17日完工,总工期20天。

二、施工方法本段截水沟、急流槽工程沟槽开挖采用挖掘机开挖、人工配合清理修整,砂浆用拌灰机现场拌制,砌筑用坐浆法砌片石。

三、施工程序1、挖方挖坡前,先在坡线外修施工便道,以保证小型车辆运输行走。

2、在挖方路基下,开挖整理出小型料场和摆设拌灰机,搭设小型工棚。

3、运送施工所需的石料上截水沟边,再开挖沟槽。

四、施工工艺1、开工前组织施工人员认真熟悉设计文件,进行技术交底,以确保工程质量。

2、测量放线:依照经监理审批的桥线控制点,放出截水沟、急流槽的开挖线,并用石灰标出开挖轮廊线,确保超欠挖能控制在允许范围内。

3、沟槽开挖用小斗挖掘机开挖初步成型,人工进行挂线修整,开挖过程中样架严格控制其沟槽尺寸。

沟槽开挖至设计尺寸后,经监理工程师检查,其平面位置尺寸大小、地质情况均符合设计要求后,即进行下一步施工。

4、砌筑施工①采用坐浆法分段砌筑,砂浆饱满,砂浆经拌灰机拌合后,人工挑至浆砌工作面。

②片石抗压强度严格控制在30MPa以上,片石厚度不得小于150mm,片石表面较平整,不平整的片石不用于面石砌筑。

③砂浆用M7.5砂浆,水泥、砂、水等建筑材料均采用经检验合格的材料,现场拌制的砂浆必须在2小时内使用完毕,已凝结的砂浆严禁使用。

④砌筑前,对石料必须浇水湿润,表面有泥土、水锈的石块,清除干净后用于施工,砌体每15m设沉降缝。

⑤砌筑顺序为先坐浆铺底石,后砌沟边,采用分段支样架挂线,先砌面石,跟随砌腹石,分层砌筑。

截水沟施工方案

截水沟施工方案

截水沟施工方案工程概况:本工程地处大渡河左岸,位于倒渣沟与奔牛沟之间山脊处。

工程施工高程范围:EL.1624~EL.1870.4m。

最大开挖高度为246.4米;其中,工程截水沟最大高程为EL.1880m,全长约240米。

平面位置位于开口线EL.1870处防护网以外,并满足截水沟远离开口线至少5米。

截水沟线形根据现场情况调整(详见《施工平面图》)。

由于边坡开挖工期紧,地形险要,为避免与主体开挖产生冲突,需在边坡开挖之前尽快实施截水沟砌筑防护工作。

截水沟砌筑采用7.5#将砌块石、厚度为30cm,砂浆抹面厚度为2cm,截水沟设计为100cm×60cm,边坡率1:0.5.一、施工设备、人员配置1、人员配置2、机械配置根据我部施工工程量及施工总体进展计划安排,按照机械台班定额并本着合理投入的原则,本段截水沟施工机械配置计划如下:三、施工准备:1、施工风、水、电准备①供水:经过现场勘察,在绑绑沟处有一处天然水源,系山顶融雪产生,且水流量较大,完全能保障施工所用。

鉴于此,准备于绑绑沟金康道路处修建一座15m×2.5m×0.3m的浆砌拦水坝,蓄水约60m3,所用块石11.25m3。

拦水坝具体位置详见《施工平面图》。

②供风:从工程整体施工考虑,经计算进水口施工最大用风量80m3/min,在进水口下游原十四局营地附近通过扩挖形成100平米施工场地,布置4台20m3/min电动空压机,供进水口开挖钻爆设备、边坡支护设备施工用风。

空压机用Dg150mm钢管引至工作面,供截水沟手风钻施工用。

具体布置及送风途径详见《施工平面图》。

③供电:从业主提供的电源接10KV高压至金康电站工程道路绑绑沟十四局营地水沟处布置一台1500KVA的变压器组供进水口施工用。

具体位置详见《施工平面图》。

在搭设临时用电线路时应充分考虑线路安全。

2、材料准备及运输进水口截水沟施工所涉及材料为水泥、砂、块石水等。

可从右岸河床处运送至金康道路1774高程处。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

汕湛高速揭博工程T11标工程部质量/环境/职业健康安全管理体系作业文件文件名称:K180+565--K182+770浆砌片石截水沟工程施工组织设计文件编号:SLQL-QEO-C-SZ- 复核人:版号: A/O 审核人:受控状态:批准人::期日效生:人制编.目录一、工程简况 (1)1、概述 (1)2、工程数量 (1)二、施工组织 (1)1、施工放样情况 (1)2、原材料进场情况 (1)3、实验情况 (1)4、人员配备情况 (1)5、机械设备配置情况 (2)6、施工场地、临建设施情况 (2)三、施工技术方案 (2)1、现场调查 (2)2、施工准备 (2)3、施工放样 (3)4、沟槽开挖 (3)5、片石砌筑 (3)6、沉降缝的设置 (3)7、勾缝养生 (3)8、回填夯实 (3)9、施工工艺流程 (3)四、施工进度计划 (6)五、质量保证体系及控制措施 (6)1、建立质量保证体系 (6)2、质量保证措施 (8)六、分项工程质量控制指标、检验频率和方法 (11)七、施工安全、文明施工、环境保护保证措施 (12)1、安全保证措施 (12)………………………………………….)、建立安全保证体系1(.(2)、安全保证措施 (13)2、文明施工保证措施 (14)(1)、文明施工管理体系 (14)(2)、文明施工保证措施 (14)3、环境保护保证措施 (15)(1)、环境保护管理体系 (15)(2)、环境保护保证措施 (16)八、附件(测量、实验、材料、设备、交底资料) (16)浆砌片石截水沟工程施工组织设计一、工程简况1、概述K180+565-K182+770段沿线为盆岭相间地貌,填方路基和挖方路基段落较多,路基排水主要为路基坡面排水。

路基排水系统由排水沟、边沟、平台及山坡截水沟、跌水槽、急流槽、盲沟、渗沟、横向排水管、改沟、边沟盖板涵、油水分离池、沉砂池、集水井、泄水槽、排水斜孔等组成。

路基排水沟共有预制、现浇、浆砌三种结构形式。

截水沟用浆砌片石铺砌,砌筑用的砂浆强度采用M7.5。

截水沟设置于路堑坡顶外3-5m。

当截水沟沟底纵坡大于10%时,沟底设置台阶,并增加防滑平台,平台间距2m,平台宽1m。

均采用M7.5号浆砌片石砌筑。

2、工程数量序号起讫桩号长度(m) 位置浆砌片石方量(m3)备注21.1 15.19 1 右侧K180+740~K180+760右侧K180+820 69.05 2 95.9 K180+760~ K180+82043.27 右侧3 ~K180+855 60.1K180+865 K180+8554 ~右侧9.22 12.8右侧5 K180+865~K180+920 56.81 78.96 K181+080~K181+100 26.1 右侧18.87 60.62~K181+280K181+350 84.2 右侧 K182+268 K182+230~8 45.9 右侧33.0548.9 K182+300 右侧 9 ~K182+26835.21K182+550 ~10 K182+530 27.5 右侧19.8K182+66037.2右侧11K182+690~26.78387.79合计517.5二、施工组织 1、施工放样情况根据设计图现场放样挡土墙基础底边线,测量地面标高,计算开挖深度。

测量数.据经监理工程师复核无误后方可进行施工作业。

2、原材料进场情况挡土墙所用混凝土原材料(砂、碎石、水泥)备料充足,经取样实验合格,可用作挡土墙施工。

3、实验情况C20混凝土配合比已设计完成,并经监理工程师审核批复。

4、人员配置情况(1)、管理机构框图工程经工程总工程师工程副经理工质机试财合安行政务程保检约材验部部部部部部室部工程一分部工程二分部(2)、主要施工管理、技术人员序号姓名职务工作职责总体负责伟 1 工程经理工林技术管理邓鹏振2 工程总工质量管理3 席刚质检工程师自检、报检 4 宋喜超质检员实验管理周昌斌实验检测工程师 5实验检测 6 陈兴华实验员测量管理 7 测量工程师竹国勇施工测量唐胜久 8 测量员安全管理安全主任勇曾9该段截水沟位于围澳村附近的自然村附近,利用Y212乡道从围澳村村道进入施工现场。

场地内纵向便道已修建完成,施工人员驻地已修建完成,文明施工标志牌已设置完成,可以满足标准化施工需要。

三、施工技术方案1、现场调查截水沟开工前必须先进行现场核对,不盲目按图施工。

必须对连接的边沟、急流槽进行复测,核对截水沟长度、平面位置、结构形式是否满足排水需要,如发现问题应及时通知监理工程师及设计代表,以便及时调整后再施工。

2、施工准备(1)、施工前,工程总工程师、实验负责人、质检负责人、现场施工负责人熟悉施工图纸,熟悉规范,详细了解现场工程地质条件,认真做好施工前的各项准备工作。

工程总工对现场施工技术人员的进行技术、安全交底。

)、料场及其他材料的准备:实验室提前进行取样检测工作,选定能满足生2(.产需求的料场,并根据施工组织设计制定材料采购供应计划。

工地实验室将对用于截水沟施工所需的水泥、砂、片石进场实验检测,并将所测得的各项指标,报请监理工程师审批,不合格的材料不予进场。

(3)、检查施工现场水、电、临时便道畅通情况及各种机械设备的运转情况,保证生产所需水、电供应、道路畅通及机械设备的正常运转,检查、维修好各种机械设备,保证场地的水通、电通、路通,确保施工正常、连续进行。

(4)、施工现场的建设:施工现场各种必要的机械设备都要安装好,同时备好各种备用设备和材料,防止因意外事故发生而造成质量问题。

3、施工放样按照设计要求,截水沟应设在开挖线以外3-5m处,因此截水沟开工前应先放出挖方边坡开口线,并经测量监理工程师复核无误后,再进行截水沟放样。

截水沟放样时,先根据《挖方边坡截水沟设计图》计算出截水沟中心线坐标,坐标数据经复核无误后,用全站仪准确地放样在实地,并钉木桩保护,防止移位破坏,用尺量点间距进行校核。

用水准仪测量原地面标高,计算开挖深度及开挖宽度,用石灰撒出开挖线。

通知测量监理工程师复核无误后方可进行沟槽开挖。

4、沟槽开挖沟槽开挖以机械开挖为主,辅以人工修整。

开挖时安排测量人员监测开挖深度和宽度,并切实做好以下几点:放好路基截水沟内外轮廓线,并用白灰在地上画出,利用人工配合挖掘机械开挖,自卸汽车运输。

排查施工范围内的架空线和地下管线、坟墓,联系相关单位进行妥善处理。

沟槽开挖应尽量避开雨天,如适缝雨天,立即停止开挖,并做好排水工作。

开挖至距设计轮廓线5-10cm时,改以人工挖掘。

人工修整至设计尺寸,不能扰动沟底及坡面原土层,不允许欠挖,控制超挖。

沟槽开挖土方运出场外,禁止堆放在水沟外侧。

沟槽开挖后,需进行沟底高程复测,检查断面尺寸,报请监理工程师检验合格后方可进行下道工序。

沟槽开挖施工时及开挖好后均应在沟槽周边设置警示带和警示标志。

施工现场设立明显的施工和安全标志牌,标明工程名称、桩号、长度、结构形式、主要工程量以及施工管理人员姓名和联系电话,以便施工作业人员及业主、监理工程师掌握该工程简况。

5、片石砌筑沟槽开挖好后,人工修整至设计断面要求,用夯板夯实沟底,沟槽自检合格后,挂牌(自检合格)报检,经监理工程师检验合格并签认后方可进行片石砌筑施工。

砌筑截水沟所用的片石采用坚石或次坚石,强度不低于30Mpa,石质坚硬、结构紧密、色泽均匀、无风化、无裂纹,厚度不得小于15cm,长度不小于30cm(如有锋棱锐角,予以敲除),用于镶面的片石应表面平整、表面凹陷深度不大于2cm,尺寸较大。

片石在砌筑前应将表面的泥土、水锈清洗干净,并洒水湿润,使其表面充分吸水,但不得残留积水。

砂浆采用搅拌机集中搅拌。

经拌和的砂浆具有良好的和易性和流动性。

砂浆随拌随用,保持适当的稠度,一般在2~3小时用完,气温超过30℃时宜在1~2小时内用完,对已初凝的砂浆严禁使用。

在堆放砂浆处加垫铁板以防砂浆水分流失。

砂浆的标号不低于设计7.5Mpa的要求。

配合比经过实验确定并经常根据砂含水量调整施工配合比,施工现场设置配合比标示牌注明砂浆标号、理论配合比和施工配合比。

为确保截水沟砌筑质量,在施工前采用木条或钢筋制做“截水沟模型”,砌筑时在“截水沟模型”角点上拉线施工。

砌筑工艺要求遵循“平,稳、紧、满”四字原则,“平”是指砌筑层面大体平整,“稳”是指块石大面朝下、安放平稳,“紧”是指石块间必须镶紧,“满”是指石缝以砂浆填满捣实、不留空隙。

截水沟基础应先敷设一层50-80mm的砂浆垫层,再砌片石。

片石砌筑采用坐浆法施工,严禁采用灌浆法施工。

施工过程中随时用“截水沟模型”检查断面尺寸是否符合设计要求。

砌筑石块顺序自下而上进行,分层砌筑,每层厚约25-30cm。

所有的砌筑石块均应放在新拌的砂浆上,第一层应选用较大块石,大面朝下,安放平稳。

砌筑上层石块时,石块立砌,片石大面向外侧,砌缝错开,石块之间镶紧,缝隙间用小石块填充,同时要注意避免振动下层石块。

砌筑工作中断后,恢复砌筑时,已砌筑的砌层表面加以清扫和湿润。

砌筑过程中,随时注意沟底、沟壁的平整坚实,砂浆要饱满,无空隙松动,石块间不得直接紧靠,不允许外面侧立大块片石,中间填心的方法进行砌筑,石块之间缝宽不大于3cm。

砌体外露面溅染的砂浆应及时清除干净。

截水沟顶采用2cm厚砂浆抹面,抹面宽度为30cm,每5m设置一条断缝。

顶面压顶前先进行精确高程测量,清除砌体上的灰尘及其它杂物,压顶时拉线、立模,做到线型美、直线线型顺直、曲线圆滑、表面平整。

6.沉降缝的设置根据现场地质情况每10m-15m设置一道沉降缝,缝宽2cm,采用沥青麻絮或其他防水材料填充。

7、勾缝养生勾缝一律采用凸缝,缝宽应均衡协调,以刚好覆盖预留缝为宜,勾缝嵌入砌缝2cm深,施抹厚度应高出砌体表面5mm。

缝槽深度不足时,先凿够深度,清理松散的灰渣,洒水湿润后再抹缝。

勾缝结束约2h后进行洒水养护,防止干裂和砂浆失水脱落。

每砌好一段,待砂浆初凝后,及时进行洒水养生,养生不少于7d。

养护期间避免外力碰撞、振动或承重。

8、回填夯实截水沟砌筑完成达到设计强度后,对水沟两侧进行分层回填夯实,每层回填厚度不大于20cm,并加强山坡上方一侧的填土的夯实。

9、施工工艺流程浆砌片石截水沟施工工艺框图如下:施工放线沟槽开挖沟底标高测量沟槽尺寸检查立模架、挂线垫层砂浆搅拌片石选材片石砌筑勾缝养生不合格抹面压顶质量检查.四、施工进度计划2014年5月30日。

115115五、质量保证体系及措施1、质量保证体系质量管理由总工程师负责,成立以工程技术部、质检部、机材部为成员的质量领导小组,负责对该工程的质量进行全面管理,工程部日常质量管理工作由工程部质检部负责。

建立和健全质量保证体系和质量控制机构,质量管理工作由工程总工程师具体分管,质检部负责具体工作。
