截水沟施工方案
截水沟施工方案
截水沟施工方案摘要：截水沟施工方案是在工程施工过程中，为了有效控制和管理水体流动，减少洪水对工程的影响而设计的一种工程措施。
本文基于实际工程案例，详细介绍了截水沟施工方案的设计原理、施工过程和关键要点，旨在为相关工程项目提供成功的实施指导。
一、引言在城市建设和农田水利工程中，水的流动控制和管理是十分重要的一个方面。
特别在雨季或洪水频发的地区，合理设计和施工截水沟方案可以有效防止水体积聚和造成灾害。
截水沟作为一种主动措施，具有快速、经济、可行的优势，受到了广大工程规划者和施工队伍的青睐。
二、设计原理1. 选择截水沟位置截水沟的位置应该在地形高程变化较大的地方，以确保水体能够迅速流入截水沟，并且截水沟的位置应考虑到附近建筑物、道路和管道等设施的影响。
2. 确定截水沟尺寸截水沟的尺寸大小需要综合考虑设计流量、降雨强度以及流速等因素。
根据实际情况和相关标准，设计师需要进行精确的计算和评估，确保截水沟具备足够的排水能力。
3. 设计截水沟材料根据截水沟的用途和位置，选择合适的材料进行施工。
常见的材料包括混凝土、砖石、聚合物等，每种材料都有其优势和适用范围。
三、施工过程1. 地面准备先确保施工区域的地面平坦，并清扫干净。
清除障碍物，确保施工的连续性和顺利进行。
2. 基础建设根据设计要求进行基础建设，包括截水沟的深度和宽度，沟底和沟壁的材料选择，以及水流引导设施的设置。
3. 施工材料准备准备好所需的施工材料，包括建筑材料、工具和设备，保证施工过程的顺利进行。
4. 施工方法采用适当的施工方法进行截水沟的建设，确保施工质量和效率。
常见的施工方法包括打地基、搭建模板、浇筑材料、养护等。
四、关键要点1. 安全措施在截水沟的施工过程中，安全是首要考虑的因素。
工程施工团队需要采取必要的安全措施，包括佩戴安全防护装备、设置警示标志和安全警戒线等。
2. 环境保护截水沟施工应注重环境保护，合理利用和处理施工废弃物，避免对周边生态环境造成污染。
隧道洞外截水沟首件工程施工技术方案范本（二篇）
隧道洞外截水沟首件工程施工技术方案范本一、工程概况国道___线川藏公路（___境）通麦至___道班段整治改建工程K4093+607隧道出洞口洞外坡面设置截水沟，截水沟顺坡面排走，在出水口处设置浆砌片石铺砌，截水沟伸缩缝每___米设置一道，缝用沥青麻筋填塞，截水沟采用M10浆砌片石，结构断面形式为厚30㎝，60120cm梯形,每延米工程量为浆砌片石___m3/m；开挖沟槽土石方___m3/m,出口端截水沟长___m,计浆砌片石___m3；开挖土石方___m3。
二、施工准备情况【1】材料施工所需的材料已准备就绪。
1)原材料质量符合要求。
2)砂浆配合比及强度符合要求。
3)尺寸各项指标均符合要求。
【2】人员、机械设备情况为保证工程质量，提高施工效率，标准施工现场，规范作业程序，项目部派出与之相匹配的专业人员到现场进行指导。
为满足施工需要，并对施工队配备充足的机械、工具、操作人员以及劳动力。
《进场试验仪器、施工机械设备》（附后）、人员(附后): 【3】测量放样（附后）三、工期进度计划计划总工期___天。
开工日期：___年___月___日计划完工日期：___年___月___日四、施工方法及工艺流程【1】施工放样测量工程师根据图纸设计，采用拉尺法进行截水沟线型测设，并结合实际地形和排水需要，标定沟槽开挖线，并对截水沟线型进行适当调整，以保证水沟线型的直顺。
【2】施工工艺流程（见附表）【3】施工方法3.1、沟槽开挖：根据现场施工测量放线进行开挖土方，控制好平面开挖尺寸及深度，避免沟槽超挖及欠挖。
3.2、浆砌片石砌筑3.2.1、浆砌片石的石料强度必须符合设计要求，采用色泽均匀、结构密实、不易风化、无裂缝的硬质石料，石料中部厚度不小于15㎝，镶面片石选用表面较平整及尺寸较大者，截水沟铺砌后应与坡面衔接平顺，避免雨水渗入沟基底。
3.2.2、所用M10#砂浆的强度要符合设计规定的标准，所用水泥、砂、水应符合规范规定的质量要求，砂要用中、粗砂，砂的粒径不大于5㎜，砂浆采用重量法进行配比、拌和，在3～___小时内使用完毕，在运输过程发生离析、泌水的砂浆，砌筑前应需要重新拌和方可使用，已凝结的砂浆不得再使用。
截水墙截水沟施工方案
截水墙截水沟施工方案截水墙和截水沟是用于控制水流、减缓洪水冲击和保护建筑物的工程设施。
本文将介绍一种常见的截水墙和截水沟的施工方案。
一、截水墙施工方案1.方案制定和准备工作-确定截水墙的位置和长度，根据需要进行地形测量和工程勘察。
-制定施工方案，包括设备和材料的准备、工期计划、安全措施等。
-准备施工需要的材料和设备，如混凝土、钢筋、模板、挖掘机、起重机等。
2.场地准备和地基处理-选择适当的施工场地，保证土地稳定并且便于施工操作。
-根据设计要求进行场地平整和地基处理，如清除障碍物、填平低洼区域等。
3.基础施工-根据设计要求挖掘基坑，确定截水墙的基础宽度和深度。
-按照设计要求进行基础的人工挖掘或机械挖掘。
-搭设基坑支护结构，如钢模板和支撑，以保证基坑的稳固。
4.钢筋布置-按照设计要求进行截水墙的钢筋布置。
-将钢筋按照设计图纸要求进行增强连接和固定。
-确保钢筋的位置和间距符合设计要求，并进行检查和验收。
5.混凝土施工-然后进行截水墙的混凝土浇筑，可以使用输送泵或人工方式进行。
-按照设计要求进行混凝土的抹平和养护。
-混凝土浇筑完毕后，检查并修复任何可能存在的缺陷或损坏。
6.收尾工作和验收-清理施工现场，移除多余的材料和设备。
-进行截水墙的验收工作，包括尺寸、质量和外观等方面的检查。
1.方案制定和准备工作-根据工程需求确定截水沟的位置、长度和宽度。
-制定施工方案，包括施工顺序、安全措施和材料采购计划等。
-准备施工需要的材料和设备，如挖掘机、输送泵、沙子、石子、过滤材料等。
2.场地准备和标志-选择适当的施工场地，清除障碍物并进行标志，以便施工操作。
-根据设计要求标示截水沟的位置和长度。
3.挖掘施工-根据设计要求进行截水沟的挖掘工作，机械设备可以使用挖掘机。
-控制挖掘的深度、斜度和宽度，确保截水沟的平坦和稳定。
-清理挖掘工程现场，移除杂物和多余的土壤。
4.填充和过滤材料施工-使用砂石等填充材料填充截水沟的底部，确保沟底平整。

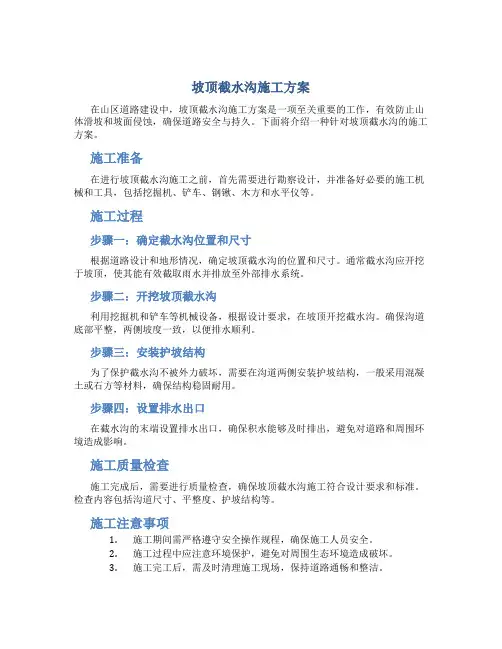

坡顶截水沟施工方案
坡顶截水沟施工方案
在山区道路建设中，坡顶截水沟施工方案是一项至关重要的工作，有效防止山体滑坡和坡面侵蚀，确保道路安全与持久。
下面将介绍一种针对坡顶截水沟的施工方案。
施工准备
在进行坡顶截水沟施工之前，首先需要进行勘察设计，并准备好必要的施工机械和工具，包括挖掘机、铲车、钢锹、木方和水平仪等。
施工过程
步骤一：确定截水沟位置和尺寸
根据道路设计和地形情况，确定坡顶截水沟的位置和尺寸。
通常截水沟应开挖于坡顶，使其能有效截取雨水并排放至外部排水系统。
步骤二：开挖坡顶截水沟
利用挖掘机和铲车等机械设备，根据设计要求，在坡顶开挖截水沟。
确保沟道底部平整，两侧坡度一致，以便排水顺利。
步骤三：安装护坡结构
为了保护截水沟不被外力破坏，需要在沟道两侧安装护坡结构，一般采用混凝土或石方等材料，确保结构稳固耐用。
步骤四：设置排水出口
在截水沟的末端设置排水出口，确保积水能够及时排出，避免对道路和周围环境造成影响。
施工质量检查
施工完成后，需要进行质量检查，确保坡顶截水沟施工符合设计要求和标准。
检查内容包括沟道尺寸、平整度、护坡结构等。
施工注意事项
1.施工期间需严格遵守安全操作规程，确保施工人员安全。
2.施工过程中应注意环境保护，避免对周围生态环境造成破坏。
3.施工完工后，需及时清理施工现场，保持道路通畅和整洁。
坡顶截水沟的施工工艺影响着道路的安全与耐久，只有严格按照规范进行施工，才能确保截水沟的功能发挥。
希望以上坡顶截水沟施工方案能对相关工作提供一定的参考与借鉴。
混凝土截水沟施工方案
混凝土截水沟施工方案1. 引言混凝土截水沟是一种重要的水利工程设施，用于收集和排除降雨过程中的雨水，避免水流对周围建筑和道路的损害。
本文档旨在提供混凝土截水沟的施工方案，以确保施工过程顺利进行，并达到预期的效果。
2. 施工前准备在正式进行混凝土截水沟的施工前，需要进行以下准备工作：•确定施工地点和范围：根据设计要求和现场条件，确定混凝土截水沟的施工位置和长度。
•安全检查：对施工区域进行安全检查，确保没有潜在的危险因素。
•材料准备：准备好所需的混凝土、钢筋、模板和其他施工材料，以及必要的施工工具和设备。
•人员组织：组织好施工人员，确保每个人都清楚自己的任务和职责。
3. 混凝土截水沟施工步骤3.1. 确定施工标高在施工前，需要通过测量和调整，确定混凝土截水沟的正确标高。
可以使用水平仪或其他专业测量工具进行测量，并根据设计要求进行调整。
3.2. 挖掘沟槽根据设计要求和标高，使用挖掘机等工具挖掘出混凝土截水沟的沟槽。
沟槽的宽度和深度应符合设计规范，确保能够容纳预计的降雨量。
3.3. 安装钢筋在沟槽底部和两侧的沟壁上安装钢筋，以增强混凝土的承载能力和抗拉强度。
钢筋的直径和间距应符合设计规范，并确保与混凝土的粘结牢固。
3.4. 安装模板在施工过程中，使用模板来确定沟槽的形状和尺寸。
模板应该牢固地安装在沟槽的两侧，以确保混凝土浇筑时能够保持所需的形状。
3.5. 浇注混凝土在模板安装完毕后，可以开始进行混凝土的浇注。
混凝土的配制比例和浇筑方式应符合设计和施工规范，确保混凝土的质量和强度。
3.6. 养护混凝土浇筑完成后，需要进行养护以确保其正常干燥和硬化。
应根据混凝土的类型和环境条件，对其进行适当的养护措施，如喷水保湿、遮阳、防风等。
4. 施工验收在混凝土截水沟施工完成后，需要进行相应的验收工作，以确保施工质量和安全性。
验收内容包括但不限于：•沟槽尺寸和形状是否符合设计要求；•混凝土的强度是否达到设计要求；•钢筋的安装是否符合规范；•模板的安装是否牢固可靠。
截水沟施工技术方案(二篇)
截水沟施工技术方案一、工程概述合同段内存在多处碎落台排水沟、挡墙带排水沟、填方脚排水沟、护坡道排水沟等等地段路基排水，按照路基排水的目的是将影响路基稳定的地面水或地下水加以拦截和引排，排出路基范围之外。
对于影响路基稳定的地下水，应加强现场调查，注意予以截断，降低并引导到路基范围之外，在地下水丰富路段设置了纵、横向排水盲沟、渗沟等措施，把地下水位降低并引排出路基，以保证路基的稳定。
各施工管理人员及施工机械已就位，已具备开工条件。
二、施工准备及施工测量①施工前应全面校核全线排水系统的设计是否完备和妥善，必要时报监理工程师进行补充及修改。
使全线的沟渠、管道、桥涵构成完整的排水体系。
②按设计图纸钉出排水沟的具体走向及基坑宽度，以便进行开挖。
③设置相适应的施工机械,并作好保修准备。
三、技术控制措施1、基坑开挖：排水沟开挖方法采用人工开挖及机械开挖。
开挖前，沿测量放样的木桩标高，再用人工及挖掘机沿线开挖，以控制线形和深度。
然后按照放样线和水准测量进行人工修整基坑。
2、排水沟施工时注意事项①为了保持路基能处于干燥、坚固和稳定状态，并防止四周的水冲刷边坡，必须将影响路基稳定的地面水予以拦截，并排除到路基范围之外，防止漫流、聚集和下渗。
对于影响路基稳定的地下水，应予以截断，疏干，降低水位，并引导到路基范围外。
②路基排水设施应有合适的泻水断面和纵坡。
如泻水断面不满足排水要求时，可报监理工程师，适当的增加泻水断面。
排水设施的进出水口，应根据土质、水文、地形条件及筑路材料等情况，适当加固。
③路基施工中，必须按设计要求首先做好排水工程以及施工场附近的临时排水设施。
④路基施工期间，不得任意破坏地表植被或堵塞水路；各类排水设施应及时维修和清理，保持其完好状态，使流水畅通不产生冲刷和淤塞；临时性排水设施应尽量与永久性排水设施结合起来。
⑤路基排水设施的施工质量应符合下列要求：a各类排水设施的位置、断面、尺寸、坡度、标高及使用材料应符合设计图纸要求。
成品截水沟施工方案
成品截水沟施工方案1.引言本文档旨在提供成品截水沟的施工方案，为施工人员提供必要的指导和参考。
随着城市化进程的加快，雨水排水问题日益凸显，成品截水沟成为解决雨水排水问题的重要措施之一。
本文介绍了成品截水沟的施工流程和注意事项。
2.成品截水沟的施工流程成品截水沟的施工流程包括以下几个步骤：2.1 方案制定在施工前，需要制定成品截水沟的施工方案。
方案制定需要根据工程实际情况、环境条件和设计要求进行，确保施工过程符合相关标准和规范。
2.2 现场布置根据施工方案，在施工现场进行必要的布置工作。
包括材料和设备的运输、堆放，施工区域的划分，施工道路的搭建等。
2.3 轨迹勘测和标定根据设计要求，对施工区域进行轨迹勘测和标定。
确保施工过程中的准确性和精确性。
2.4 基坑开挖按照设计要求和施工方案，进行成品截水沟的基坑开挖工作。
确保基坑的尺寸和深度符合设计要求，并按照相关标准进行基坑支护工作。
2.5 管道敷设在已开挖好的基坑内，根据设计要求进行管道的敷设工作。
确保管道的倾斜度和出口位置符合设计要求，通过焊接或连接等工艺完成管道的安装。
2.6 沟槽填充管道敷设完成后，对沟槽进行填充工作。
根据设计要求，选择合适的填充材料，按照一定的层压方式进行填充，确保填充材料的密实度和稳定性。
2.7 沟槽表面处理沟槽填充完成后，对沟槽表面进行必要的处理工作。
可以采用混凝土浇筑、沥青铺装等方式进行。
确保沟槽表面的平整度、抗压性和防水性能。
2.8 设备安装和调试根据设计要求，安装成品截水沟的必要设备，如水泵、水阀等。
对设备进行调试和试运行，确保设备正常运行并符合设计要求。
2.9 环境清理和整理施工结束后，对施工区域进行环境清理和整理工作。
清除施工过程中产生的垃圾和杂物，确保施工区域的整洁和环境的美观。
3.成品截水沟施工注意事项在进行成品截水沟的施工过程中，需要注意以下几个方面：3.1 安全施工人员需要严格遵守相关的安全操作规程和制度。
截水沟施工方案
截水沟施工方案一、引言截水沟是一种在道路、园林、农田等区域用来集水和排水的重要设施。
它的作用是将降雨水从地面尽快排除，避免积水及其他不良后果的发生。
本文将针对截水沟的施工方案进行详细的描述和分析，以确保施工的顺利进行和工程质量的保证。
二、前期准备工作1. 确定截水沟的位置和长度，根据地形和实际需要进行测量和规划。
2. 获取相关的土地使用许可和环境保护许可证。
3. 确定施工期限和工作计划，合理安排施工人员和设备。
三、材料和设备准备1. 材料：截水沟施工需要使用到的材料主要有混凝土、钢筋、沙子和砖块等。
选用质量合格的材料，确保工程的持久性和安全性。
2. 设备：施工过程中需要使用的设备包括挖掘机、水泥搅拌机、输送泵等。
确保设备的性能良好，能够满足施工的需要。
四、施工步骤1. 土方开挖：根据截水沟的设计要求，在施工现场进行土方开挖工作。
使用挖掘机等设备进行挖掘，注意挖掘的深度和宽度要符合设计要求。
2. 基础处理：将挖掘出来的土方进行平整，并进行基础处理。
根据需要，可以进行加固处理以提高截水沟的承载能力。
3. 铺设截水沟材料：在挖掘好的沟槽中铺设截水沟材料，可以使用混凝土或者砖石等材料进行铺设。
保持材料的平整和牢固，确保截水沟的功能正常。
4. 连接排水管道：根据需要，将截水沟与排水管道进行连接，确保排水畅通。
5. 表面处理：对截水沟进行表面处理，可以进行抹灰或者砌面等工作。
提高截水沟的美观度和使用寿命。
五、质量控制1. 材料检验：在使用材料之前，对材料进行检验，确保符合相关的标准和要求。
2. 施工过程检查：对施工过程中的关键节点进行检查和监控，确保施工质量符合设计要求。
3. 施工完成验收：在施工完成后，进行验收工作，对截水沟进行终验。
确保截水沟的性能和安全性达到设计要求。
六、安全措施1. 施工人员必须穿戴符合规定的安全防护用品，并接受相关安全培训。
2. 施工现场必须进行合理的隔离和警示，确保施工过程中的安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
截水沟施工方案
根据设计及施工技术规范要求，高边坡施工必须设置截水沟，
将山泉水、雨水引入排水沟内，以免雨水下渗或冲刷边坡影响高边坡稳定。
一、施工准备
1.设计文件的审核及临时征地的工作已经完成。
2.进行了导线点的控制测量，控制桩的定位。
对洞口土层表面进行标高复测，做好断面，对开挖中线、边线放样。
3.主要施工设备、机具已就位。
4.劳动力组织及人员组合安排已完成。
5.工程材料及砼的配合比已按照设计要求选定。
6.风、水、电等必须的辅助生产设施就绪。
7.场地平整、便道、临时设施和准备工作就绪。
二、机械安排
１
125
截水沟开挖尺寸示意图(单位cm)
三、施工安排
1、截水沟基坑开挖
开挖前根据设计要求对截水沟进行准确放线，并对原地面标高进行测量，保证截水沟排水流畅。
基坑土方开挖可利用挖机直接开挖，开挖土石方弃往弃土场或临近堆放，并人工配合清理基坑，以达到设计基坑尺寸。
如遇石方基坑可用风镐或松动爆破进行开挖，但应尽量减少爆破开挖。
2、截水沟浆砌片石
设计采用M7.5浆砌片石进行截排水沟铺面，当截水沟基坑开挖成型后，应及时进行铺砌，避免基坑被雨水冲刷造成集水和二次清理。
浆砌片石截水沟时，严格按照设计尺寸进行定位，保证截水沟的外观质量及截排水畅通。
主要技术要求如下：
①施工前按设计对所用砂浆配合比进行选配，并对原材料（水泥、
砂、石料）进行试验，满足设计就及施工技术规范要求。
②截水沟砌筑施工前，应对砌筑基坑进行检查，保证截水沟净空及砌筑厚度。
③片石砌筑施工当中，严格按照施工技术规范要求进行施工。
砂浆填缝必须饱满、均匀，外观质量必须直顺，坡度一致。
④在有涌水或渗水较多的区段砌筑施工时，应设置泄水孔或预埋PVC管，以利结构稳定及排水。
四、质量控制方法及手段
1、施工前有针对性的对隧道各工种进行技术培训，制订各工序标准化作业细则，提高施工人员的整体技术水平，特别对使用新型设备人员要确保培训质量，为创造优质工程创造条件。
2、认真执行设计图纸审核制度，并做好施工技术交底，使现场领工员及每一位施工人员做到心中有数，严格按技术要求施工，保证设计意图的实现。
3、各种测量资料收集要及时、齐全，保证资料均从现场取得。
测量要指派专人进行，将结果及时反馈给技术负责人和设计、监理人员。
4、在施工中充分发挥专、兼职检查人员的作用，对隧道工程各工序进行全面检查，特别是隐蔽工程在监理人员检查、签证后方可进行下道工序施工，使工程每一环节质量均有保证。
5、在施工中要充分调动工人的积极性，对各施工工序的人员根据工作质量和工程的优劣进行奖罚，促使各工序人员都把质量放在首
位，使工程质量水平不断提高。
２
6、截水沟质量控制
五、安全保证措施
1.施工洞外截水沟前，组织广大干部职工认真学习《安规》，并定期进行安全考试，使大家熟悉和掌握安全生产的各项规定，各专业工种作业人员，必须经专业培训和考试，合格后方准独立操作。
2.认真坚持执行定期安全教育、安全讲话、安全检查制度。
严防森林火灾及其它安全事故发生。
3.施工现场做好各种安全标志及标语；进入现场工作人员必须戴好安全帽，并按规定佩带其他防护用品。
4．注意边坡落石
5.建立自检系统。
六、文明施工及环境保护
1、建立健全岗位责任制，把文明施工责任落到实处，提高全体施工人员文明施工自觉性与责任性。
2、现场布置合理，材料、物品、机具、土方、堆放符合要求。
３
3、采用有效措施处理生产、生活废水经污水处理池排出，不得超标排放，并确保现场无积水现象。
4、生活垃圾要集中堆放，统一搬运至指定地点废弃。
5、施工期间经常对施工便道进行维修确保晴雨畅通，并方便沿路群众的生产生活。
6、开展多种便民、爱民活动，搞好与驻地政府、群众之间的关系。
7、场地布置尽量少占耕地，保护植被，尽力使山体林木、植
被等保持原貌，同时不能随意改河改道，以防水土流失。
8、边坡施工时，采用控制爆破开挖，及时进行坡面防护；避免滑坍引起的水土流失。
9、施工废（污）水经洞口沉淀过滤池、隔油池或采用其它方法处理合格后方可允许排放。
10、对地下水资源的保护，主要是根据工程地质特点，做好各种防水设施，确保隧道不渗漏。
若地下水丰富时，严格注浆程序，做到浆材无毒性，不污染环境。
11、加强原材料如水泥、砂石料、油料、钢材等现场保管工作，不能任意堆放，随意丢弃。
４。
