汽车电路维修基础入门知识(电路识别)
汽车维修基本电路知识点
汽车维修基本电路知识点电路是汽车中至关重要的一部分，它控制着汽车各个部件的运作。
了解汽车维修中的基本电路知识点对于解决汽车故障和保养车辆至关重要。
本文将详细介绍汽车维修中的一些基本电路知识点，以帮助读者更好地了解和处理汽车故障。
1. 电池和起动系统汽车电路的起点是电池，它为整个电系统提供动力。
电池通常被安装在引擎舱的一侧。
起动系统包括起动电机和起动开关。
当驾驶员转动钥匙时，起动开关会将电流送往起动电机，引发引擎的启动。
如果起动电路出现故障，车辆将无法启动。
2. 点火系统点火系统是汽车中另一个重要的电路。
它的作用是为发动机提供火花，点燃燃料和空气混合物，推动活塞运动。
点火系统由发电机、点火线圈、火花塞和点火开关组成。
如果点火系统出现问题，车辆将无法正常运行。
3. 充电系统充电系统的功能是在发动机运转时向电池供电并为其他电子设备提供电力。
充电系统由发电机、电压调节器和电池组成。
发动机正常运转时，发电机通过驱动皮带旋转并生成电流，电压调节器会根据需要控制电力的输出，以保持电池的充电状态。
4. 灯光系统汽车灯光系统包括前后大灯、示宽灯、刹车灯、转向灯等。
这些灯光不仅能照明夜间行驶的道路，还可以为其他车辆提供信号。
灯光系统的电路通常由开关、灯具和继电器组成。
灯泡的照明效果与电压、电流和电阻之间的关系密切相关。
因此，在维修灯光系统时，我们需要检查电路中的开关、继电器和灯泡。
5. 刹车系统汽车的刹车系统是保证行驶安全的重要部分。
它的电路控制着制动灯的点亮和制动系统的工作。
电路中关键的组件包括制动开关、制动灯和感应器等。
制动开关会在刹车踏板被踩下时触发制动灯的点亮，提醒后方车辆注意。
感应器可以检测车辆的刹车状态，并向防抱死系统提供信号，以避免车轮因急刹导致打滑。
6. 空调系统汽车的空调系统保持驾驶员和乘客在车内舒适。
它的电路由压缩机、冷凝器、蒸发器和电控系统组成。
空调系统需要正常工作的电源，电控系统负责控制制冷剂的流动和压力，以达到所需的温度效果。

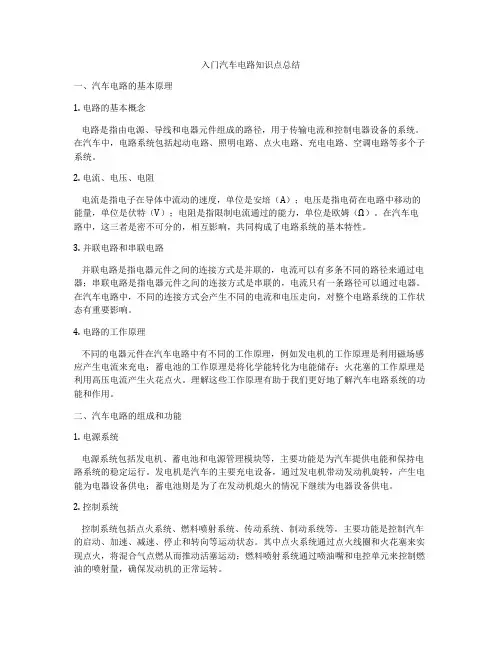

入门汽车电路知识点总结
入门汽车电路知识点总结一、汽车电路的基本原理1. 电路的基本概念电路是指由电源、导线和电器元件组成的路径，用于传输电流和控制电器设备的系统。
在汽车中，电路系统包括起动电路、照明电路、点火电路、充电电路、空调电路等多个子系统。
2. 电流、电压、电阻电流是指电子在导体中流动的速度，单位是安培（A）；电压是指电荷在电路中移动的能量，单位是伏特（V）；电阻是指限制电流通过的能力，单位是欧姆（Ω）。
在汽车电路中，这三者是密不可分的，相互影响，共同构成了电路系统的基本特性。
3. 并联电路和串联电路并联电路是指电器元件之间的连接方式是并联的，电流可以有多条不同的路径来通过电器；串联电路是指电器元件之间的连接方式是串联的，电流只有一条路径可以通过电器。
在汽车电路中，不同的连接方式会产生不同的电流和电压走向，对整个电路系统的工作状态有重要影响。
4. 电路的工作原理不同的电器元件在汽车电路中有不同的工作原理，例如发电机的工作原理是利用磁场感应产生电流来充电；蓄电池的工作原理是将化学能转化为电能储存；火花塞的工作原理是利用高压电流产生火花点火。
理解这些工作原理有助于我们更好地了解汽车电路系统的功能和作用。
二、汽车电路的组成和功能1. 电源系统电源系统包括发电机、蓄电池和电源管理模块等，主要功能是为汽车提供电能和保持电路系统的稳定运行。
发电机是汽车的主要充电设备，通过发电机带动发动机旋转，产生电能为电器设备供电；蓄电池则是为了在发动机熄火的情况下继续为电器设备供电。
2. 控制系统控制系统包括点火系统、燃料喷射系统、传动系统、制动系统等，主要功能是控制汽车的启动、加速、减速、停止和转向等运动状态。
其中点火系统通过点火线圈和火花塞来实现点火，将混合气点燃从而推动活塞运动；燃料喷射系统通过喷油嘴和电控单元来控制燃油的喷射量，确保发动机的正常运转。
3. 照明系统照明系统包括大灯、示廓灯、转向灯、刹车灯等，主要功能是为汽车提供照明和信号提示。
汽车电路入门基础知识
汽车电路入门基础知识
汽车电路是指汽车内部所使用的电器和电子设备的电路。
了解汽车电路的基础知识对于维修和保养汽车非常重要。
1. 电压：汽车电路中的电压通常在12V左右。
2. 电流：每个电子设备都需要一定的电流来正常工作。
电流的大小取决于设备的功率和电压。
3. 电阻：电阻是电路中的一种元件，用于限制电流的流动。
它通常用欧姆（Ω）作为单位。
4. 电源：汽车电路中的电源通常是电池。
发动机工作时，电池会充电，以保持电力供给。
5. 保险丝：保险丝是一种电气保护装置，用于防止电路过载或短路。
当电路中的电流超过保险丝的额定电流时，保险丝就会熔断，切断电流。
6. 开关：开关用于控制电路的通断，将电气设备连接或断开电源。
7. 线路：汽车电路中的线路是电气设备之间的连接。
线路通常由电线和接线头组成。
8. 传感器：传感器是一种电子设备，可以监测汽车系统的变化并将其转换为电信号，例如车速传感器、氧气传感器等。
以上是汽车电路的基础知识，了解这些知识可以更好地理解汽车电路，便于更好地进行维修和保养。

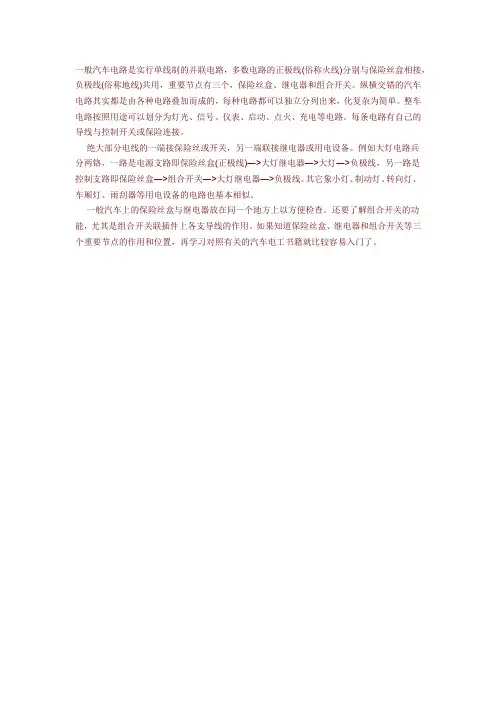

汽车电路检查维修入门
一般汽车电路是实行单线制的并联电路，多数电路的正极线(俗称火线)分别与保险丝盒相接，负极线(俗称地线)共用，重要节点有三个，保险丝盒、继电器和组合开关。
纵横交错的汽车电路其实都是由各种电路叠加而成的，每种电路都可以独立分列出来，化复杂为简单。
整车电路按照用途可以划分为灯光、信号、仪表、启动、点火、充电等电路。
每条电路有自己的导线与控制开关或保险连接。
绝大部分电线的一端接保险丝或开关，另一端联接继电器或用电设备。
例如大灯电路兵
分两铬，一路是电源支路即保险丝盒(正极线)―>大灯继电器―>大灯―>负极线，另一路是
控制支路即保险丝盒―>组合开关―>大灯继电器―>负极线。
其它象小灯、制动灯、转向灯、车厢灯、雨刮器等用电设备的电路也基本相似。
一般汽车上的保险丝盒与继电器放在同一个地方上以方便检查。
还要了解组合开关的功能，尤其是组合开关联插件上各支导线的作用。
如果知道保险丝盒、继电器和组合开关等三个重要节点的作用和位置，再学习对照有关的汽车电工书籍就比较容易入门了。
汽车电路识读与检修基础-图
启动电路
控制发动机的启动过程，包括启 动电机和相关控制电路。
信号电路
控制车辆的信号系统，如转向信 号、刹车信号、倒车雷达等。
汽车电路的符号与标识
图形符号
用于表示电路中的各个元件，如 开关、继电器、保险丝等。
文字符号
用于表示电路中的各个元件的名 称，如S表示开关，F表示保险丝
等。
颜色标识
用于表示电路中的各个元件的接 线颜色，如红色表示正极，黑色
使用绝缘工具
02
在操作过程中，应使用绝缘工具，避免触电危 险。
遵循安全警示标志
03
在车辆上应遵循安全警示标志的要求，注意不 要在禁止吸烟、禁止烟火等区域进行操作。
穿戴防护用品
04
在进行汽车电路检修时，应穿戴防护用品，如 防静电手环、防护眼镜等，以保障安全。
04
汽车电路故障诊断与排除
汽路图解析
总结词
信号系统电路图负责控制汽车的信号设备。
详细描述
信号系统电路图包括转向信号、制动信号、倒车信号和其他相关元件。通过解析信号系统电路图，可以了解信号 设备的控制方式和工作原理，有助于解决信号故障。
汽车电路图实例五：空调系统电路图解析
总结词
空调系统电路图负责控制汽车的空调设备。
总结词
电源系统电路图是汽车电路中最基础的部分，主要负责为汽车提供稳定的电源。
详细描述
电源系统电路图包括蓄电池、发电机、调节器和其他相关元件。通过解析电源 系统电路图，可以了解汽车电源的来源、电压调节和分配方式，为后续检修提 供基础。
汽车电路图实例二：启动系统电路图解析
总结词
启动系统电路图主要负责控制汽车的启动过程。
用于检测信号波形，可以帮助诊断电路中的问 题，如信号干扰、波形失真等。
汽车全车电路认知
熟悉汽车电气电路
汽车电路的一般由电源、电路保险装置、控制装置、用电设备和连接导线等组成 一、汽车用导线和线束
1、导线 汽车导线可分为低压导线和高压导线两种。低压导线中又有普通导线、屏蔽线、 启动电缆和搭铁电缆之分；高压导线有铜芯线和阻尼线两种。 （1）低压导线 ①普通低压导线
（2）高压导线
高压导线用来传送点火系的高压电。汽车高压导线的线 芯截面积小，约为1.5平方mm。
置、导线等到达用电设备，再经过导线（或搭铁）回到电源 负极，才能构成回路。 ➢因此电路读图时，有三种思路：
思路一：沿着电路电流的流向，由电源正极出发，顺藤摸瓜 查到用电设备，开关、控制装置等，回到电源负极。
➢ 思路二：逆着电路电流的方向，由电源负极（搭铁）开始， 经过用电设备、开关、控制装置等回到电源正极。
绝缘包层厚，耐压数值高,一般应在15kV以上。
2.线束：发动机线束、仪表线束、车身线束。
为使全车线路规整，安装方便及保护导线的绝缘，汽车上的全车线路除高压 线、蓄电池电缆和起动机电缆外，一般将同区域的不同规格的导线用棉纱或薄 聚氯乙烯带缠绕包扎成束，称为线束。
二、保险装置
1、熔断器
熔断器用于对局部电路进行保护， 能长时间承受压额定电流负载， 但在超过额定负载25%的情况下, 约3min熔断，而在超过额定负载 100%时，则不到1s即会熔断。
连接器
标签
第一类：连接线束和电器元件 第二类：线束与车身的连接； 第三类：线束与线束的连接； 第四类：过渡连接器。
图 线束和电器元件连接
图 线束与车身连接
插头体 插座体
插座体
插头体
图 线束与线束的连接
图 过渡连接器
在可靠地使锁销脱离啮合后，分开连接器。
汽车电路基础知识介绍-经典
起动机空转
排除方法
检查发动机飞轮齿圈是否磨损过度 或损坏，更换齿圈后仍无效则需检 查起动机驱动齿轮是否磨损过度。
05 汽车照明系统与电路
CHAPTER
汽车照明系统的组成与功能
01
02
03
04
前照灯
提供车辆前方照明，提高夜间 或低能见度条件下的可见度。
尾灯和转向灯
提供车辆后方照明，并指示车 辆行驶方向和转向意图。
汽车电路的组成
汽车电路主要由电源、负载、控 制装置和导线等部分组成。汽车Leabharlann 路的类型与特点汽车电路的类型
根据电流的路径，汽车电路可以分为 直流电路和交流电路。根据电流的流 向，汽车电路可以分为单线制和双线 制。
汽车电路的特点
汽车电路具有低电压、大电流、多分 支、高灵敏度等特点，能够满足汽车 各种用电设备和控制系统的需要。
连接照明设备与电源电路， 传输电能以驱动照明设备 工作。
汽车照明系统常见故障与排除
灯泡烧毁
检查灯泡是否符合规格，更换 烧毁的灯泡。
开关故障
检查开关是否正常工作，必要 时更换开关。
线路故障
检查线路是否破损、接触不良 或短路，修复或更换故障线路 。
照明设备不工作
检查控制电路和负载电路是否 正常，检查蓄电池和发电机是
仪表板照明
提供车内照明，便于驾驶员查 看仪表板和操作车辆内部开关
。
雾灯
在雨雾天气提供额外照明，提 高车辆在恶劣天气条件下的能
见度。
汽车照明系统的电路连接
01
02
03
电源电路
将蓄电池或发电机输出的 电能传输到照明系统。
控制电路
通过开关、继电器或电子 控制单元（ECU）控制照 明系统的开启和关闭。
汽车电工维修基础知识
汽车电工维修基础知识一、了解汽车电路图的一般规律1 ．电源部分到各电器熔断器或开关的导线是电器设备的公共火线。
在电路原理图中一般画在电路图的上部。
2 ．标准画法的电路图，开关的触点位于零位或静态。
即开关处于断开状态或继电器线圈处于不通电状态，晶体管、晶闸管等具有开关特性的元件的导通与截止视具体情况而定。
3 ．汽车电路的特点是双电源、单线制，各电器相互并联，继电器和开关串联在电路中。
4 ．大部分用电设备都经过熔断器，受熔断器的保护。
5 ．整车电路按功能及工作原理划分成若干独立的电路系统。
这样可解决整车电路庞大复杂，分析困难的问题。
现在汽车整车电路一般都按各个电路系统来绘制，如电源系、启动系、点火系、照明系、信号系等，这些单元电路都有着自身的特点，抓住特点把各个单元电路的结构、原理吃透，理解整车电路也就容易了。
二、认真阅读圈注认真阅读图注，了解电路图的名称、技术规范，明确图形符号的含义，建立元器件和图形符号间一一对应的关系，这样才能快速准确地识图。
三、掌握回路在电学中，回路是一个最基本、最重要，同时也是最简单的概念，任何一个完整的电路都由电源、用电器、开关、导线等组成。
对于直流电路而言，电流总是要从电源的正极出发，通过导线、熔断器、开关到达用电器．再经过导线( 或搭铁) 回到同一电源的负极，在这一过程中，只要有一个环节出现错误，此电路就不会正确、有效。
例如：从电源正极出发，经某用电器( 或再经其他用电器) ，最后又回到同一电源的正极，由于电源的电位差( 电压) 仅存在于电源的正负极之间，电源的同一电极是等电位的，没有电压。
这种“从正到正”的途径是不会产生电流的。
在汽车电路中．发电机和蓄电池都是电源，在寻找回路时，不能混为一谈，不能从一个电源的正极出发。
经过若干用电设备后，回到另一个电源的负极，这种做法。
不会构成一个真正的通路，也不会产生电流。
所以必须强调．回路是指从一个电源的正极出发，经过用电器，回到同一电源的负极。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽车电器维修基础入门知识(大全)
-汽车电气线路图读图基础
第一节汽车电路图常用符号汽车电路图是利用图形符号和文字符号，表示汽车电路构成、连接关系和工作原理，而不考虑其实际安装位置的一种简图。
为了使电路图具有通用性，便于进行技术交流，构成电路图的图形符号和文字符号，不是随意的，它有统一的国家标准和国际标准。
要看懂电路图，必须了解图形符号和文字符号的含义、标注原则和使用方法。
一、图形符号图形符号是用于电气图或其他文件中的表示项目或概念的一种图形、标记或字符，是电气技术领域中最基本的工程语言。
因此，为了看懂汽车电路图，我们要掌握和熟练地运用它。
常用的图形符号见表 1-1-1 所列。
图形符号分为基本符号、一般符号和明细符号 3 种。
1、基本符号基本符号不能单独使用，不表示独立的电器元件，只说明电路的某些特征。
如：“—”表示直流，“~”表示交流，“+”表示电源的正极，“-”表示电源的负极，“N”表示中性线。
2、一般符号一般符号用以表示一类产品和此类产品特征的一种简单符号。
如：或功能的具体元件，如：一般电阻、电容等。
3、明细符号明细符号表示某一种具体的电器元件。
它是由基本符号、一般符号、物理量符号、文字符号等组合派生出来的。
如：是指示仪表的一般符号，当要表示电流、电压的种类和特点时，将“*”表示电流表，表示电压表。
处换成“A”、“V”，就成为明细符号。
表示指示仪表的一般符号，
表示传感器的一般符号。
一般符号广义上代表各类元器件，另外，也可以表示没有附加信息
另外，对标准中没有规定的符号，可以选取标准中给定的基本符号、一般符号和明细符号，按规定的组合原则进行派生，以构成完整的元件或设备的图形符号，但在图样的空白处必须加以说明，如表 1-1-2 所示。
将天线的一般符号和直流电动机的一般符号进行组合，就构成了电动天线的图
形符号。
4、图形符号的使用原则（1）首先选用优选形。
（2）在满足条件的情况下，首先采用最简单的形式，但图形符号必须完整。
（3）在同一份电路图中同一图形符号采用同一种形式。
（4）符号方位不是固定的，在不改变符号意义的前提下，符号可根据图面布置的需要旋转或成镜像放置，但文字和指示方向不得倒置。
（5）图形符号中一般没有端子代号，如果端子代号是符号的一部分，则端子代号必须画出。
（6）导线符号可以用不同宽度的线条表示，如电源线路（主电路）可用粗实线表示，控制、保护线路（辅助电路）则可用细实线表示。
（7）一般连接线不是图形符号的组成部分，方位可根据实际需要布置。
（8）符号的意义由其形式决定，可根据需要进行缩小或放大。
（9）图形符号表示的是在无电压、无外力的常规状态。
（10）图形符号中的文字符号、物理量符号，应视为图形符号的组成部分。
当用这些符号不能满足标注时，可按有关标准加以补充。
（11）电路图中若未采用规定的图形符号，必须加以说。
