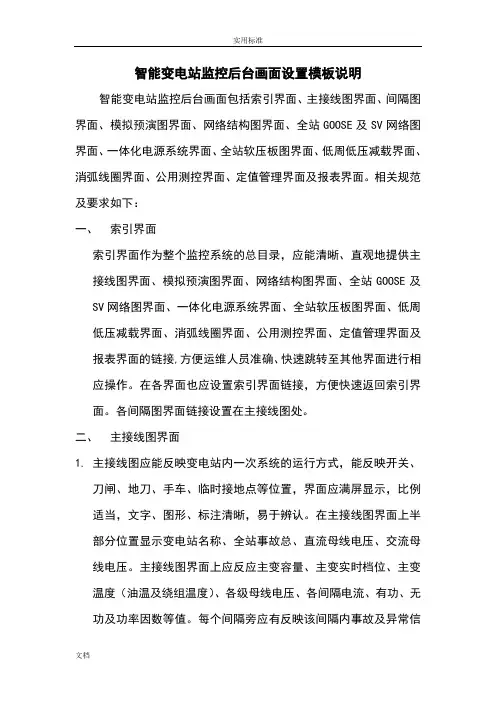

智能变电站监控后台画面设置要求规范(试行)
智能变电站监控后台画面设置模板说明智能变电站监控后台画面包括索引界面、主接线图界面、间隔图界面、模拟预演图界面、网络结构图界面、全站GOOSE及SV网络图界面、一体化电源系统界面、全站软压板图界面、低周低压减载界面、消弧线圈界面、公用测控界面、定值管理界面及报表界面。
相关规范及要求如下：一、索引界面索引界面作为整个监控系统的总目录，应能清晰、直观地提供主接线图界面、模拟预演图界面、网络结构图界面、全站GOOSE及SV网络图界面、一体化电源系统界面、全站软压板图界面、低周低压减载界面、消弧线圈界面、公用测控界面、定值管理界面及报表界面的链接,方便运维人员准确、快速跳转至其他界面进行相应操作。
在各界面也应设置索引界面链接，方便快速返回索引界面。
各间隔图界面链接设置在主接线图处。
二、主接线图界面1.主接线图应能反映变电站内一次系统的运行方式，能反映开关、刀闸、地刀、手车、临时接地点等位置，界面应满屏显示，比例适当，文字、图形、标注清晰，易于辨认。
在主接线图界面上半部分位置显示变电站名称、全站事故总、直流母线电压、交流母线电压。
主接线图界面上应反应主变容量、主变实时档位、主变温度（油温及绕组温度）、各级母线电压、各间隔电流、有功、无功及功率因数等值。
每个间隔旁应有反映该间隔内事故及异常信号的提示信号。
2.全站事故总信号宜由任意间隔事故信号触发，并具备自保持功能和复归时间顺延功能。
3.主接线界面应与各间隔界面、索引界面及模拟预演界面建立链接，链接点应选在各间隔命名处。
4.主接线界面间隔、设备命名应符合规范要求。
对于主变临时接地点采用“主变编号+LD+序号”来命名，序号按电压等级依次排列，如1号主变高压侧临时接地点命名为1LD1，1号主变中压侧临时接地点命名为1LD2，2号主变高压侧临时接地点命名为2LD1等。
5.接线图界面底色应选黑色，文字为宋体，数字及字母为TIMES NEWROMAN体，字体大小、排列方向视界面比例合理制定。
智能变电站规范要求
南方电网3C绿色电网输变电示范工程建设指导意见（试行版）中国南方电网有限责任公司基建部2011年6月目次前言 (II)1范围 (1)2规范性引用文件 (1)3总则 (2)4变电站设计 (3)4.1站址选择 (3)4.2电气一次部分 (4)4.3电气二次部分 (9)4.4土建部分 (14)5输电线路设计 (18)5.1电气部分 (18)5.2结构部分 (26)6施工要求 (28)6.1一般要求 (28)6.2场地环境保护 (28)6.3大气环境保护 (29)6.4噪声影响控制 (29)6.5水污染控制 (30)6.6节地、节能、节水、节材措施 (30)附录本指导意见用词说明 (31)前言南方电网公司建设智能、绿色电网的任务是：运用先进的计算机技术、通信技术、控制技术，建设一个覆盖城乡的智能、高效、可靠的绿色电网（简称cccgp，即3C绿色电网，下同）。
根据《南方电网公司基建一体化管理推进工作方案》的相关要求，南方电网公司基建部制定了《南方电网公司“3C绿色电网”示范工程建设工作方案》，要求通过技术标准的建立和示范工程的建设，将智能、绿色、节能等理念逐步融入到电网工程建设中，不断提高公司基建工程的建设管理水平，实现电网建设向“3C绿色电网”建设的逐步转变。
为规范开展3C绿色电网输变电示范工程的建设，统一建设原则，特制定本指导意见。
本指导意见由中国南方电网有限责任公司基建部提出、归口、组织编写并解释。
本指导意见起草单位：中国南方电网有限责任公司基建部、广东省电力设计研究院。
本指导意见主要起草人：徐达明、李品清、邓恩宏、陈兵、周健、黄志秋、廖毅、游复生、简翔浩、侯婷、刘宝英、蔡田田、施世鸿、李涛、谭可立、吴琛、徐中亚、王咏莉、池代波、汪晶毅、龚有军、林方新、刘万群、张帆、赵雪竹。
1 范围本指导意见作为3C绿色电网输变电示范工程建设的技术指导性文件，明确了示范工程建设的技术原则。
本指导意见适用于交流110kV～500kV电压等级的变电站及输电线路示范工程，其它类型的输变电工程可参照执行。
智能变电站系统组态规范--NR版本(发布稿)
智能变电站系统组态配置规范工程服务中心前言为了规范南瑞继保为集成商的智能变电站工程中各命名标准，使SCD组态集成更加规范和统一，方便后期运行维护工作，保证南瑞继保为集成商的工程统一性，在工程制作时有规范可依，在维护中方便查询，适应未来变电站集中控制管理需求，按照“统一规划、统一标准、统一建设、统一管理”的原则，特制定《智能变电站系统配置文件SCD组态规范》，以加强智能变电站系统配置文件SCD的组态配置，为形成统一的全站唯一数据源提供配置依据。
本规范针对智能变电站二次设备虚拟化、二次系统网络化、传输信号数字化的特点，全面规范了SCD文件中智能电子设备IED的命名，统一了二次系统中IED设备之间相互通信的参数分配原则。
本规范规定了SCD文件中站控层、过程层和间隔层信息的实例化原则，是系统组态集成更加面向实际应用，增强了智能变电站SCD文件的可读性和统一性，为验收、运行维护提供依据。
本规范由提出并负责解释。
本规范由归口。
本规范主要起草单位：本规范主要起草人：智能变电站系统组态配置规范1 范围本规范适用于用户无区域规范或特殊要求时，由南瑞继保承担集成商的智能变电站工程的系统组态配置。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
DL/Z860 变电站通信网络与系统Q/GDW 396-2012 《IEC_61850工程继电保护应用模型》第二版Q/GDW 383-2010 智能变电站技术导则Q/GDW 393-2010 110（66）kV～220kV智能变电站设计规范Q/GDW 394-2009 330～750kV智能变电站设计范Q/GDW 410-2010 高压设备智能化技术导则Q/GDW 424-2010 电子式电流互感器技术规范Q/GDW 425-2010 电子式电压互感器技术规范Q/GDW 426-2010 智能变电站合并单元技术规范Q/GDW 427-2010 智能变电站测控单元技术规范Q/GDW 428-2010 智能变电站智能终端技术规范Q/GDW 429-2010 智能变电站网络交换机技术规范Q/GDW 431-2010 智能变电站自动化系统现场调试导则Q/GDW 441-2010 智能变电站继电保护技术规范3 术语和缩略语3.1 缩略语MMS Manufacturing Message Specification（制造报文规范）VLAN Virtual Local Area Network（虚拟局域网）MAC-Address Media Access Control-Address（介质访问地址值）APPID Application Identifier（应用标识符）GOOSE Go Generic object oriented substation events（面向通用对象的变电站事件）IED Intelligent Electronic Device（智能电子设备）ICD IED Capability Description（IED 能力描述文件）CID Configured IED Description（IED实例配置文件）SmvID多播控制块，用于采样值定义的SmvID。

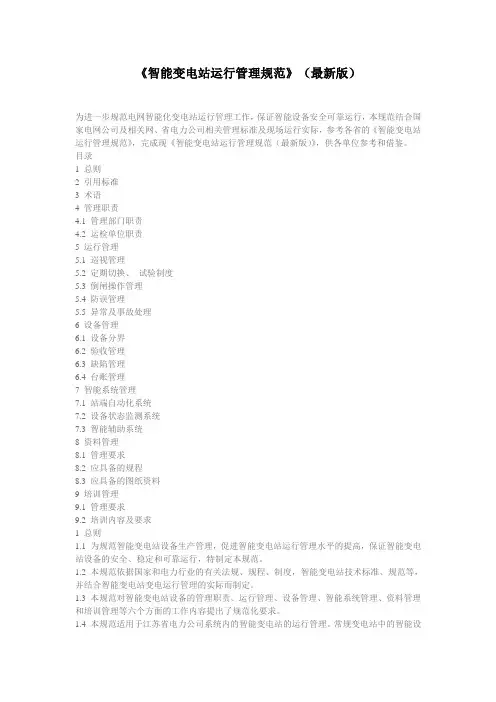

《智能变电站运行管理规范》(最新版)资料
《智能变电站运行管理规范》（最新版）为进一步规范电网智能化变电站运行管理工作，保证智能设备安全可靠运行，本规范结合国家电网公司及相关网、省电力公司相关管理标准及现场运行实际，参考各省的《智能变电站运行管理规范》，完成现《智能变电站运行管理规范（最新版）》，供各单位参考和借鉴。
目录1 总则2 引用标准3 术语4 管理职责4.1 管理部门职责4.2 运检单位职责5 运行管理5.1 巡视管理5.2 定期切换、试验制度5.3 倒闸操作管理5.4 防误管理5.5 异常及事故处理6 设备管理6.1 设备分界6.2 验收管理6.3 缺陷管理6.4 台账管理7 智能系统管理7.1 站端自动化系统7.2 设备状态监测系统7.3 智能辅助系统8 资料管理8.1 管理要求8.2 应具备的规程8.3 应具备的图纸资料9 培训管理9.1 管理要求9.2 培训内容及要求1 总则1.1 为规范智能变电站设备生产管理，促进智能变电站运行管理水平的提高，保证智能变电站设备的安全、稳定和可靠运行，特制定本规范。
1.2 本规范依据国家和电力行业的有关法规、规程、制度，智能变电站技术标准、规范等，并结合智能变电站变电运行管理的实际而制定。
1.3 本规范对智能变电站设备的管理职责、运行管理、设备管理、智能系统管理、资料管理和培训管理等六个方面的工作内容提出了规范化要求。
1.4 本规范适用于江苏省电力公司系统内的智能变电站的运行管理。
常规变电站中的智能设备的运行管理参照执行。
1.5 本规范如与上级颁发的规程、制度等相抵触时，按上级有关规定执行。
2 引用标准Q/GDW 383-2010《智能变电站技术导则》Q/GDW 393-2010《110（66）kV～220kV 智能变电站设计规范》Q/GDW394 《330kV～750kV 智能变电站设计规范》Q/GDW 410-2010《高压设备智能化技术导则》及编制说明Q/GDW 424-2010《电子式电流互感器技术规范》及编制说明Q/GDW 425-2010《电子式电压互感器技术规范》及编制说明Q/GDW 426-2010《智能变电站合并单元技术规范》及编制说明Q/GDW 427-2010《智能变电站测控单元技术规范》及编制说明Q/GDW 428-2010《智能变电站智能终端技术规范》及编制说明Q/GDW 429-2010《智能变电站网络交换机技术规范》及编制说明Q/GDW 430-2010《智能变电站智能控制柜技术规范》及编制说明Q/GDW 431-2010《智能变电站自动化系统现场调试导则》及编制说明Q/GDW 441-2010《智能变电站继电保护技术规范》Q/GDW580 《智能变电站改造工程验收规范（试行）》Q/GDWZ414 《变电站智能化改造技术规范》Q/GDW640 《110（66）千伏变电站智能化改造工程标准化设计规范》Q/GDW6411 《220kV 千伏变电站智能化改造工程标准化设计规范》Q/GDW642 《330kV 及以上330～750 千伏变电站智能化改造工程标准化设计规范》Q/GDW750-2012 《智能变电站运行管理规范》国家电网安监[2006]904 号《国家电网公司防止电气误操作安全管理规定》国家电网生[2008]1261 号《无人值守变电站管理规范（试行）》国家电网科[2009]574 《无人值守变电站及监控中心技术导则》国家电网安监[2009]664 号国家电网公司《电力安全工作规程（变电部分）》国家电网生[2006]512 号《变电站运行管理规范》国家电网生[2008]1256 号《输变电设备在线监测系统管理规范（试行）》3 术语3.1 智能变电站采用先进、可靠、集成、低碳、环保的智能设备，以全站信息数字化、通信平台网络化、信息共享标准化为基本要求，自动完成信息采集、测量、控制、保护、计量和监测等基本功能，并可根据需要支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级功能的变电站。

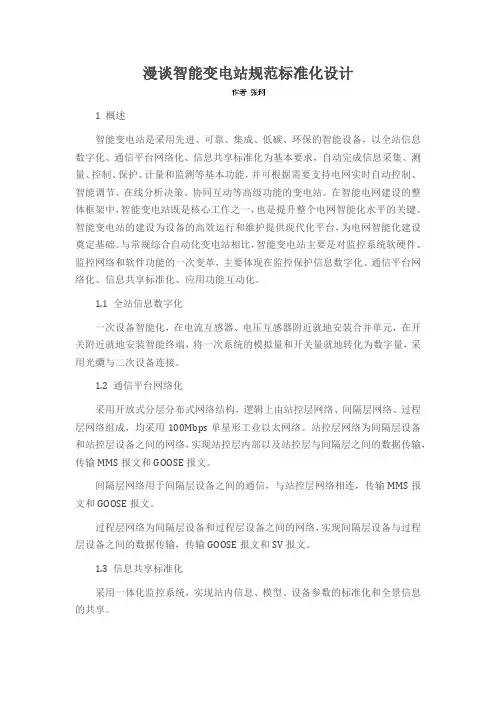

漫谈智能变电站规范标准化设计
漫谈智能变电站规范标准化设计1 概述智能变电站是采用先进、可靠、集成、低碳、环保的智能设备，以全站信息数字化、通信平台网络化、信息共享标准化为基本要求，自动完成信息采集、测量、控制、保护、计量和监测等基本功能，并可根据需要支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级功能的变电站。
在智能电网建设的整体框架中，智能变电站既是核心工作之一，也是提升整个电网智能化水平的关键。
智能变电站的建设为设备的高效运行和维护提供现代化平台，为电网智能化建设奠定基础。
与常规综合自动化变电站相比，智能变电站主要是对监控系统软硬件、监控网络和软件功能的一次变革，主要体现在监控保护信息数字化、通信平台网络化、信息共享标准化、应用功能互动化。
1.1 全站信息数字化一次设备智能化，在电流互感器、电压互感器附近就地安装合并单元，在开关附近就地安装智能终端，将一次系统的模拟量和开关量就地转化为数字量，采用光纜与二次设备连接。
1.2 通信平台网络化采用开放式分层分布式网络结构，逻辑上由站控层网络、间隔层网络、过程层网络组成，均采用100Mbps单星形工业以太网络。
站控层网络为间隔层设备和站控层设备之间的网络，实现站控层内部以及站控层与间隔层之间的数据传输，传输MMS报文和GOOSE报文。
间隔层网络用于间隔层设备之间的通信，与站控层网络相连，传输MMS报文和GOOSE报文。
过程层网络为间隔层设备和过程层设备之间的网络，实现间隔层设备与过程层设备之间的数据传输，传输GOOSE报文和SV报文。
1.3 信息共享标准化采用一体化监控系统，实现站内信息、模型、设备参数的标准化和全景信息的共享。
采用开放式分层分布式网络结构，逻辑上由站控层、间隔层、过程层以及网络设备构成。
站内监控保护统一建模，统一组网，信息共享，通信规约统一采用DL/T860通信标准，实现站控层、间隔层二次设备互操作。
变电站内信息具有共享性和唯一性，变电站自动化系统监控主机与远动数据传输设备信息资源共享。
智能变电站规范
智能变电站相关标准和规范汇总Q／GDW 383-2009 《智能变电站技术导则》Q／GDW 393-2009 《110（66）kV～220kV智能变电站设计规范》Q／GDW 394-2009 《330kV～750kV智能变电站设计规范》Q／GDW 11145-2014 《智能变电站二次系统标准化现场调试规范》Q／GDW 11024-2013 《智能变电站继电保护和安全自动装置运行管理导则》Q／GDW 1808-2012 《智能变电站继电保护通用技术条件》Q／GDW 11024-2013 《智能变电站继电保护和安全自动装置运行管理导则》Q／GDW 1809-2012 《智能变电站继电保护检验规程》Q／GDW 1810-2012《智能变电站继电保护检验测试规范》Q／GDW 11050-2013 《智能变电站动态记录装置应用技术规范》Q／GDW 11051-2013 《智能变电站二次回路性能测试规范》Q／GDW 11052-2013 《智能变电站就地化保护装置通用技术条件》Q／GDW 11053-2013 《站域保护控制系统检验规范》Q／GDW 11054-2013 《智能变电站数字化相位核准技术规范》Q／GDW 11055-2013 《智能变电站继电保护及安全自动装置运行评价规程》Q／GDW 414-2011《变电站智能化改造技术规范》Q／GDW 422-2010《国家电网继电保护整定计算技术规范》Q／GDW 426-2010《合并单元技术规范》Q／GDW 427-2010《智能变电站测控单元技术规范》Q／GDW 428-2010《智能终端技术规范》Q／GDW 429-2010《智能变电站网络交换机技术规范》Q／GDW 430-2010《智能变电站智能控制柜技术规范》Q／GDW 431-2010《智能变电站自动化系统现场调试导则》Q／GDW 441-2010《智能变电站继电保护技术规范》Q／GDW 580-2011《变电站智能化改造工程验收规范》Q／GDW 640-2011《110(66)千伏变电站智能化改造工程标准化设计规范》Q／GDW 641-2011《220千伏变电站智能化改造工程标准化设计规范》Q／GDW 642-2011《330千伏-750千伏变电站智能化改造工程标准化设计规范》Q／GDW 689-2012 《智能变电站调试规范》Q／GDW 690-2011《电子式互感器现场校验规范》及编制说明Q／GDW 691-2011《智能变电站合并单元测试规范》Q／GDW 715-2012《智能变电站网络报文记录及分析装置技术条件》Q／GDW 750-2012《智能变电站运行管理规范》Q／GDW 1161-2013《线路保护及辅助装置标准化设计规范》Q／GDW 1175-2013《变压器、高压并联电抗器和母线保护及辅助装置标准化设计规范》Q／GDW 1429-2012《智能变电站网络交换机技术规范》Q／GDW 678-2011《变电站一体化监控系统功能规范》Q／GDW 1875-2013《变电站一体化监控系统测试及验收规范》Q／GDW 1396-2012《IEC 61850工程继电保护应用模型》Q／GDW 733-2014《智能变电站网络报文记录及分析装置检验规范》Q／GDW 1976-2013《智能变电站动态记录装置技术规范》Q／GDW 11010-2013《继电保护信息规范》Q／GDW 1914-2013《继电保护及安全自动装置验收规范》Q／GDW 11361-2017 智能变电站保护设备在线监视与诊断装置技术规范Q／GDW 10131-2017 电力系统实时动态监测系统技术规范Q／GDW 10422-2017《国家电网继电保护整定计算技术规范》Q／GDW 10427-2017 变电站测控装置技术规范Q／GDW 11354-2017 调度控制远方操作技术规范Q／GDW 11661-2017 1000kV继电保护及辅助装置标准化设计规范Q／GDW 11662-2017 智能变电站系统配置描述文件技术规范Q／GDW 11663-2017继电保护整定计算平台与整定计算软件数据交互接口标准Q／GDW 11765-2017 智能变电站光纤回路建模及编码技术规范Q／GDW 11766-2017 电力监控系统本体安全防护技术规范Q／GDW 11794-2017 智能变电站二次光纤回路及虚回路设计软件技术规范图黄色可以删除，有更新，涂红色的为新增的图绿色的11050、1976已经停用由10976替代。
智能变电站相关规范与标准
合变 电站 主接线 形 式 ， 能 完 整 体 现与 其他 装 置联 应
系 的全部信 息 ， 虚端 子 的逻 辑 连 线 可 以直 观 地反 映
则 将 随着技术 的发展与成 熟 逐步修 订 完善 。
不 同智能装 置 之 间 Ｇ ＯＯＳ Ｅ联 系 的全 貌 ， 保 护 专 供
［ 中图分类 号］ＴＭ７ ； ２ＴＭ７ ６ ［ 文献标识码］Ａ ［ 文章 编号］１ ０—９ ６ ２ １ ） ０ ６３８ （０ ０ 增刊 １ ０ ６ —３ ０ １０
２ ０ 年 ５月 ， ０９ 国家 电 网公 司提 出 了立 足 自主创 新， 以统一 规划 、 统一 建设 、 一标 准为原 则 ， 统 建设 以
统 、 次设 备组 柜及 布置 、 ／ 二 光 电缆 选 择 、 防雷 接地 和
・
６１ ・
箜 鲞 型 Ｉ
２１年 １ ００ ２月
湖 北 电 力
Ｖ１４ ｄ Ｄｃ ０ ｏ３Ａｄ ． ０１ ｅ ．２
抗 干扰 、 高级 功能 等 的技术 要求进 行 了说 明。 智 能变 电站一 次 部 分 宜采 用智 能 设 备 （ 次设 一 备 和智 能组件 的 有 机 结合 体 ） 。智 能 终端 安 装 处 宜 保 留检修 压板 、 路 器 操作 回路 出 口压板 和 操 作 把 断
信等 电源一 体化 设 计 、 体 化 配 置 、 一 一体 化 监 控 ， 其 运行 工况 和信息 数据 能通 过一 体化监 控单元 展示 并 转换 为标准 模型 数据 接人 自动化 系统 。
智能变 电站 智 能装置 Ｇ ＯＯＳ Ｅ虚端 子设 计要 结
互 感器 设备 的设计 、 制造 和运 行经 验 ， 由于智 能变 电
智能变电站设计与优化
智能变电站设计与优化随着技术不断进步，智能变电站已经成为了电力系统建设中的一大趋势。
智能变电站的建设能够提高电力系统的自动化程度，降低能耗，提升效率，同时也能够提高电力系统的可靠性和安全性。
智能变电站设计与优化是智能变电站建设的关键步骤，下面我们将从几个方面来探讨智能变电站的设计与优化。
1、智能变电站总体设计智能变电站总体设计是智能变电站建设的第一步。
智能变电站的总体设计需要考虑电力系统的需求，并根据电力系统的需求来设计智能变电站的总体框架。
智能变电站总体设计需要把握好以下几个方面的要点：1）安全性：智能变电站需要考虑安全性，确保设备的前后隔离，设备之间不能发生干扰。
同时，智能变电站的温度控制也需要得到保证，避免因过热而导致设备失效。
2）稳定性：智能变电站的设计需要考虑稳定性，特别是在高温、多湿场地的情况下需要更为重视。
3）实用性：智能变电站的设计需要考虑实用性，设计人员需要对设备进行合理组合和优化布局，特别是在空间有限、布局受限的情况下需要更加注意。
2、智能变电站系统设计智能变电站的系统设计是建设智能变电站的核心环节。
智能变电站的系统设计需要考虑如下几个方面：1）设备稳定性：智能变电站系统设计需要考虑设备的稳定性问题，确保系统更加稳定可靠。
2）设备提高效率：智能变电站系统设计需要考虑如何提高设备的效率，减少能耗，特别是在高功率、高效设备的情况下需要更加重视。
3）系统智能化：智能变电站系统设计需要考虑如何增强系统的智能化程度，特别是在一些特殊场合，如高山、户外、动力不稳定的环境中，智能化程度更是需要持续提升。
3、智能变电站软件和硬件设计智能变电站的软件和硬件设计是智能变电站系统设计中不可或缺的一部分，特别是软件设计方面更是显得尤为重要。
智能变电站的软件和硬件设计需要考虑如下几个方面：1）软件设备：智能变电站的软件设备需要越来越智能、实用化，同时又要体现安全、稳定、可靠、高效等方面的要求。
2）硬件设备：智能变电站的硬件设备需要更加稳定、高效、多功能,并且要符合工作环境的要求，特别是一些特殊场合下的环境要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
智能变电站状态图元的规范与设计
发表时间：2016-07-19T15:46:42.537Z 来源：《电力设备》2016年第8期作者：杜鹏侯丹贺思亮张亮
[导读] 智能电网建设是全国电网建设的大趋势，最终要实现电网的无人化、智能化是电网建设的最终目的。
杜鹏侯丹贺思亮张亮
（国网冀北电力有限公司唐山供电公司河北唐山 063000）
摘要：按照“调控一体化”建设模式，梳理调控业务需求、更新信号类型、建立新型图元、制定专属监控信号，已经成为当务之急。
遵照“异常上光字、变位不告警”技术原则，提出新增空挂断路器、保护图元、状态图元等新概念并根据智能站新需求与主站监控界面新增重合闸状态监视界面，避免因信号告警方式错误，图元制作不规范等原因影响运行及监控人员对故障的准确判断，提高调度、运行人员的日常操作和事故应急处理效率，确保调控一体化系统高效稳定运行。
关键字：智能变电站信息图元分类规范
一、研究背景
智能电网建设是全国电网建设的大趋势，最终要实现电网的无人化、智能化是电网建设的最终目的。
智能电网调度技术支持系统建设是智能电网建设的重要组成部分，为保障电网安全、稳定、经济、优质运行和 “大运行”体系改革、电网智能化建设奠定了坚实基础。
为了实现电网的智能化建设唐山电网对于新投的110kV以上变电站要求全部按照智能变电站标准建设。
新的智能变电站建成投运后，在信号及监控界面方面发现了若干问题，影响了调度、运行人员的日常操作和事故应急处理效率，影响了自动化维护人员对故障的及时排查。
对智能站特有的信息及监控界面的优化规范与梳理已成为必要之举。
二、现状调查
随着智能变电站建设步伐的加快，智能变电站与常规站信号的差异日渐突显，由于智能变电站的设备与传统变电站由较大区别，导致主站调控一体化监视系统新增了许多以前没有的信号，例如：重合闸充电指示、重合闸投入软压板、智能终端就地操作、开关机构就地操作等等，而且智能变电站很多信号长期处于触发状态，老的图形绘制原则将导致监控人员监控复杂、操作不变，给调度与监控工作带来的极大不便，从而致使电网事故判断与处理效率下降。
三、存在的问题
1．新信号的图形制作问题
新投智能站把开关取消并加入智能终端，因此需要对相应的远方就地进行划分，同时对于属于保护信号并同时为变位信息的信号图元重新制作。
对于新增信号图形制作问题，首先听取监控员意见，由于有些信号长时间为触发状态，小组人员讨论决定变位信息不上光字牌，这样不会触发间隔的光字牌，从而降低了对监控员的干扰。
2．保护信号的遥控问题
智能站中新增重合闸软压板、备自投软压板等压板类保护信号且这些信号需要主站监控员进行遥控，对于着这种情况需要在图形上进行重新制作。
3．重合闸信号是否异常问题
智能站中新增的重合闸充电指示、重合闸压板投入信号，这就为监控员根据充电指示、压板投入情况和开关位置判断信号是否异常增加了难度和工作量，导致监控员需要检查多幅间隔图中信号，并根据计算才能判断信号情况，根据这种情况需要增加新的监控信号并根据三种信号的情况制作公式判定。
四、状态图元的规范与设计
4.1对于智能站新增和改进信号进行系统分类
为便于调度监控人员更简便、准确的掌握信息，将保护信号中的变位信息分为以下几类。
1）仅状态变化的变位信息：主要反映相关设备“二次把手‘远方/就地’”的相关变位信息，仅用于监控员观察其状态以判断其是否属于异常，信号主要包括智能终端就地操作、刀闸及接地刀闸就地操作、开关就地操作、开关机构就地操作、主变有载调压机构就地操作。
2）不可遥控的变位信息：主要反映重合闸设备是否充电开关是否具备重合闸功能的变位信号。
信号主要包括重合闸充电指示、备自投充电指示、备自投方式XX充电指示。
3）可遥控的变位信息：主要是智能站独有的相关软压板投入退出的变位信号，该信号可有主站监控员进行远程遥控操作。
信号主要包括智能终端置远方压板投入、备自投软压板投入、自投闭锁压板投入、重合闸软压板投入。
4.2规范图元模型对应信息制作不同图元
根据上面对智能站变位信息的分类对每类信息制作专门类型的图元，同时我们为了使图形更整齐划一，我们对所有图元的绘制采用相同的参数。
1)对于“远方/就地”仅状态变化这类信息制作成状态图元。
2）对于充电指示这种不需遥控的变位信息制作成保护图元。
3）对于软压板投入这种需要遥控的变位信息必须使用设备图元代替最终使用空挂断路器来实现。
五、实时效果
通过对上述信息的详细分类，并根据分类采用标准化参数制作对应图元，极大地规范了间隔图内容，防止信息出现混乱从而产生光字时常动作的情况发生，减少了监控员的工作量提高了工作效率。
在今后所有新投变电站的信息分类、图形绘制过程中，均需严格按照对应原则对信息进行分类并使用标准图元模板进行一次图和间隔图的绘制，并在今后的工作中，认真总结工作经验，勇于创新，持续改进不足，保障调控一体化系统高效稳定运行。
参考文献：
[1]《调控一体化系统信号与监控界面优化分析》，《电工技术》，2013（1）：28-30
作者简介：
杜鹏，男，高级技师，从事调控一体化运维工作,侯丹，女，高级工，从事电力系统营销工作,贺思亮，女，工程师，从事调控一体化运
维工作,张亮，男，工程师，从事调控一体化运维工作
通讯地址：河北省唐山市建设北路7号唐山供电公司调控中心邮编：063000。
