八年级科学电路计算题1、某电阻两端加6V 电压时，通过的电流为0.6A ，此电阻值多大?要使通过的电流为1.5A ，则需给它加多大的电压？如果它两端的电压增大到20V ，通过的电流又是多少？此时电阻为多少？2、一电阻接在某电压上，如果电阻增加2Ω，则电流变为原来的4/5，问原电阻为多大？3、某灯泡标有“6V 2A ”字样，若把它接在3V 电压上，则通过灯泡的电流为多大？4、如图，R1＝4Ω，R2＝8Ω，电压表示数为2V ，若把电压表接在R2两端，则其示数将为多大？5、如图，S 为单刀双掷开关，当S 接a 处时，电流表示数为0.6A 。
已知R1＝10Ω，当S 接b 处时，电流表示数为1A ，求： ①电源电压 ② R2的值6、某灯泡标有“36V 72Ω”字样，现想把它接在110V 电路上正常工作，则应给它串联一个多大的电阻？7、如图，R1＝2Ω，R2＝4Ω，R1两端电压为2V ，求：①通过R2的电流 ②电源电压8、如图，R1＝75Ω，R2＝50Ω，AB 间电压为120V ，则电流表、电压表的示数各为多少？9、如图，R1＝6Ω，R2＝4Ω，电压表示数为3.6V ，求：通过R1、R2的电流及电流表的示数。
10、如图，R1＝8Ω，R2＝12Ω，当S 接a 时，通过R1的电流为3A 。
求当S 接b 时，通过R2的电流。
11、如图，R3＝20Ω，R2＝10Ω，当S2闭合，S1断开时，电路中的电流为0.45A ，当S1闭合，S2断开时，电路中的电流为0.3A ，求：R1的阻值及电源电压。
12、如图， R2＝3Ω，当S1断开时，电流表示数为S 闭合时的4/5，求：R1的阻值。
R1 R213、如图，电源电压为15V ，R1＝R2＝10Ω,求下列情况下，电压表、电流表的示数。
①S 闭合 ② S 断开14、如图，R1＝24Ω，R2＝8Ω。
①当开关S1、S2都闭合时，电压表示数为12V ，电流表示数为0.8A ，求R3的阻值 ② 当开关S1、S2都断开时，电流表的示数多大？15、如图，电源电压为10V ，R1＝4Ω，R2＝6Ω。
浙教版八年级上册第四章 专题 电路分析（含答案）
八上电路分析一、方法介绍：1.电路简化⑴对于电路中存在的电流表，由于其电阻极小，因此可以用导线将其取代；⑵对于电路中存在的电压表，由于其电阻极大，因此可以看作断路而直接将电压表去掉；看电路图的方法:将电流比作水流1、电流面前有两条路，一条有电阻，一条无电阻，电流只走无电阻的一条路2、电流面前有两条路，一条有1Ω电阻，一条有1000Ω电阻，则都要走3、像一个孩子一样，要尽快回到家（最快回到负极）4、电路图上导线无长短之分，不能根据导线长度来判断，要根据经过的用电器5、经过用电器，必须是正极进入负极流出，不然不算经过6、步骤：先确定串并联，再确定每一个电表所测用电器二、典型例题分析：（注：以下分析电压表和电流表分别用“A表、V表”代替）例1如图1-1所示的电路，开关S闭合后，判断电路的连接情况及各电表的测量对象。
例2如图2-1所示的电路，分析开关S闭合前后A表和V表的变化情况。
例3如图3-1所示，判断V表的测量对象。
例4如图4-1所示，滑动变阻器的滑片P向右移动时，各电表示数变化情况。
例5在图5所示的电路中,电源电压不变。
闭合电键K，电路正常工作。
一段时间后，发现其中一个电压表示数变大，则（） A．灯L可能变亮 B．灯L亮度可能不变C．电阻R可能断路 D．电阻R可能短路例6如图6-1所示，电源电压保持不变，闭合开关S，滑片P向右移动，各电表的变化情况怎样。
三、对应演练：1. 在图7中，灯泡L1和灯泡L2是_ _ __联连接的。
当电键K断开时，电压表的示数将__；电流表A1的示数将__ __，电流表A2的示数将____ (选填“增大”、“不变”或“减小”)。
2.在如图8所示的电路中，当电键K断开时，电阻R1与R2是串联连接的。
电键K闭合时，电压表的示数将(选填“变小”、“不变”或“变大”)。
3. 在如图9所示的电路中，当电键K闭合后，电路中A表、V表及灯泡亮度的变化情况。
4. 在如图所示的电路中，电源电压不变。
2019年华师大版初中科学八年级下册第4章电与电路3电流、电压练习题三十..
2019年精选华师大版初中科学八年级下册第4章电与电路3电流、电压练习题三十四＞第1题【单选题】分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理。
下列处理方法中正确的是（）A、把电流表看成是断路的B、把电流表看成是一个大电阻C、把电压表看成是断路的D、把电压表看成是一根导线【答案】：C【解析】：【分析】电流表内阻很1',电压表内阻很大.当电流表与灯串联时，*丁正常发光；并联时，灯泡短路，所以电流表相当千-根导线.当电压表与灯并联时，灯正常发光；串联时,灯不发光，所以电压表相当于断路.［解答］电流表内阻很4',电阻和导线差不多；电压表内阻很大,如果和灯串联，则会造成电流过小,灯不发光,相当于断路，A、B、D不正确，C正确.sm案为:C＞第2题【单选题】一只完好的电流表接入电路后，指针始终停在“0”刻度，造成这一现象的原因不可能是（）A、两接线柱相碰，电流表被短路B、电路中某处断开了C、电流表正、负接线柱接反了D、电流表的量程远远大于被测电流，电流表指针几乎不动【答案】：C【解析】:［分析］一只完好的电流表接入电路后，指针始终停在“0"刻度,说明无电流通过电流表或有非常小的电流通过电流表。
［略］A、两碰,电袂,无电电彩，电为零；故合弱；B、电路中某处断开了，说明闭合回路中无电流,电流表的示数为零;故B不符合题意；C、电耘正、了，闭筋关电质瘴十向左瞄；故C符合砂；D、电流表的量程远远大于被测电流，电流表指针几乎不动；故D不符合题意;故答案为:C。
第3题【单选题】下列关于电流的说法中正确的（）A、只有自由电子的定向移动才能形成电流B、电路中只要有电源就一定有电流C、电路中电流的方向是从正极流向负极D、只要有电荷的定向移动就能形成电流【答案】：D【解析】：［分析】⑴电路中有电流的条件是:电路闭合，且电路中有电源；⑵电荷的定向移动形成电濡正电荷的定向移动方向是电流的方向；（3）在电源外部，电流由正极流向负极。
2019华师版科学八年级下册电学通关训练系列专题6----电流和电流单位的换算
电流和电流单位的换算1. “0．15A”最可能是下列哪个用电器工作时的电流（）A. 家用电冰箱B. 家用空调器C. 普通计算器D. 普通的白炽灯2. 为了纪念物理学家对物理学的杰出贡献，常用他们的名字命名一些物理量单位。
电流的单位是用下列哪位物理学家的名字来命名的（）A. 法拉第B. 帕斯卡C. 牛顿D. 安培3. 在国际单位制中，电流的基本单位是（）A. IB. AC. ΩD. W4. 关于电流，下列说法中不正确的是( )A. 电流是表示电流快慢的物理量B. 电流是表示电流强弱的物理量C. 电流的单位是安培，符号是“A”D. 电流的符号是“I”，单位可以用毫安，也可以用微安5. 关于电流，以下判断正确的是（）A. 雷电的电流约50mAB. 电流的三个单位mA、μA、A，最小的单位是mAC. 50mA=0.05AD. 学生用的计算器，其电源的电流约2×105A6. 在国际单位制中，电流的基本单位是（）A. WB. VC. AD. Ω7. 电流的单位是（）A. 库仑B. 度C. 安培D. 米8. 电流的单位安培、毫安、微安之间的关系正确的是（）A. 1A=102mAB. 1A=106μAC. 1mA=102μAD. 1μA=10﹣3A9. 下列用电器正常工作时，通过的电流最大的是（）A. 同学用的快译通B. 写字台上的护眼灯C. 台式电扇D. 电冰箱10. 下面关于电流大小的叙述有误的一项是（）A. 1mA=1000μAB. 家用冰箱的电流约为1AC. 人体能感知的最小电流（平均）约为0.1mAD. 雷电电流约为2×105A11. 空调是现代很多家庭必不可少的家用电器，已知某品牌家用空调正常工作时的电流约为5A，即约为（）A. 5×102μAB. 5×106μAC. 5×102mAD. 5×105mA12. 单位换算：1A=________，1mA=________μA．13. 通过一个灯泡的电流为0.2A，等于________mA；某半导体收音机的电流为50mA，等于________A；常用电冰箱的电流为1.2A，等于________μA．小明的计算器工作时的电流为80μA，等于________A．14.如图甲所示是一种常见的家用电器电风扇．它的工作电流约为300mA，图乙所示的是一台大功率电动机．它的工作电流为15A，则电动机的工作电流是电风扇工作电流的________倍．15. 0.24A=________mA ，4×103μA=________m A16.360μA=________mA=________A；0.2A=________μA．17. 完成下列单位换算：5×10 6μA=________mA=________A．18. 计算器中的电流很小，大约100μA，也就是________A 。
初二科学电路图专题练习含答案
初二科学电路图专题练习1．用一只开关可以同时控制两盏灯，则这两盏灯( )A ．一定是串联B ．一定是并联C ．可以串联也可以并联D ．不能这样连接 2．以下关于电流的说法正确的是( ) A ．在电路中，电流从电源的正极流向负极 B ．在金属导体中，电子的移动方向与电流方向相同 C ．只有正电荷的定向移动，才能形成电流 D ．只有自由电子的定向移动，才能形成电流3．如图四个电路图中，与实物图对应的是( )4．同学们通过实践列出了白炽灯的常见故障与检修方法，其中一项的相关情况如下表所示，这个故障的可能原因可以概括成一个，这个原因是( )A ．电路出现了短路B ．电路出现了断路C ．用电器太多D ．供电电压偏低了 5．使用电池时，不允许用导线把 连接起来，造成短路，干电池对电路供电的时候，它把储蓄的 能转化为 能。
6．如右图所示的电路中，如果使L 1，L 2串联，应闭合开关 ， 断开开关 ，如果使L 1，L 2并联，就闭合开关 ，断开开关 。
7．如右图电路中，①当S 1，S 2都断开时叫 路；②当S 1，S 2都闭合时叫 路；③当S 1闭合，S 2断开时叫 路；④当S 1断开，S 2闭合时叫 ____路；8．教室里的灯是一个开关控制一盏灯的亮或熄，可见教室里的几个灯是 联。
学校的总开关若断开，教室里的灯会全部熄灭，可见总开关是接在 路上的9、 电路由________、________、_______和________等元件组成。
处处连通的电路叫做______路，_______路时电路中没有电流。
电路的两种基本连接方法是_____联和_____联10．金属外壳的手电筒里的干电池是电路中的______，小灯泡是电路的______，按钮是电路的______，手电筒的外壳相当于电路的_____11、学校实验室常用的电流表有______个接线柱，有______个量程，当使用“－”“3”两个接线柱时，电流表的量程为______，它的刻度每一大格表示______，每一小格表示______，若使用“－”和“0.6”两个接线柱时，电流表的量程为______，它的刻度每一大格表示______，每一小格表示______。
浙教版八年级科学下册电与磁全章测试题带答案1
1.如图所示，手压电筒都有一个按柄，通过塑料齿轮带动铜丝线圈内的磁性飞轮高速旋转，实现切割磁感线，产生感应电流，因此它是利用▲原理，把▲能转化为电能．2.电梯为居民出入带来很大的便利，出于安全考虑，电梯都设置超载自动报警系统，其工作原理如图甲所示。
已知控制电路的电源电压U=6伏，保护电阻R1=l00欧，压敏电阻R2的阻值随压力F大小变化如图乙所示，电梯底架自重和电磁铁线圈的阻值都忽略不计。
(1)当压敏电阻R。
受到的压力F增大时，其阻值减小，控制电路中的电流增大，从而使电磁铁的磁性增强。
电梯超载时，衔铁被电磁铁吸住，触点K与触点__▲__接触，电铃发出警报声。
(2)若电梯在20秒内将一位重600牛的乘客匀速提升l5米，求电梯对乘客做功的功率。
(3)当电磁铁线圈电流达到20毫安时：衔铁刚好被吸住。
若该电梯厢内站立总质量为1000千克的乘客时，试通过计算说明电梯是否超载。
(g 取l0牛／千克)3.如图是一种“闯红灯违规证据模拟器”的工作原理图，光控开关接收到红光时会自动闭合,压敏电阻若同时受到车的压力，其阻值变小，电磁铁的磁性因电路中电流的改变而变_______ (强/“弱)，当电流变化到一定值时，衔铁与触点______( 1/2)接触，电控照相机工作，拍摄违规车辆。
4.为了研究问题的方便，物理学家创造性地引入了一系列科学概念，譬如：○1在研究光的传播时引入了“光线”；○2在研究物质结构时引入了“原子”；○3在研究物质导电性时引入了“绝缘体”；○4在研究磁场时引入了“磁感线”；○5在研究人类听觉范围时引入了“超声”。
其中属于科学假想而实际并不存在的是（）A．○1○2B．○1○4C．○3○4D．○2○55.如图是水位自动报警器示意图：（1）A、B都是碳棒，在水位由甲处升到乙处的过程中，碳棒B 受的浮力将___ (选填“变大”、“变小”或“不变”)；（2）水库中的水是导体，当水位到达乙位置时，“控制电路”接通，电磁铁C产生磁性，吸下衔铁D，此时“工作电路”中__ 灯会发光警示；（3）若该灯两端的电压是220V，通过的电流是0.2A，则该灯的功率是W。
初二科学电路图专题练习题附带答案
1、已知I1=0.017A，I2=25mA，I3=1.8×104，则I1、I2、I3的大小关系是__________________．2、甲、乙两同学使用0.6A和3A两个量程的电流表测电路中的电流，经试触后判断应选用0～3A这一量程，但该量程刻度盘已模糊不清无法辨认，而0～0.6A的刻度盘却很清晰，将电流表按所选量程正确接入电路后，指针正好指在0～0.6A刻度盘上的0.44A处，由此判断通过电流表的实际电流为_______A．3、如下图所示的电路中，闭合开关S1和S2，电流表的示数是0.32A，的示数是0.56A，则的示数是______A，的示数是______A．4、用测电笔辨别火线和零线时，用手接触笔尾的_______，笔尖接触电线的金属丝，如果氖管发光，表明接触的是_______；如果氖管不发光，表明接触的是_______．1、在通常情况下，下列物质或物体中，不容易导电的是( )．A．塑料 B．金属 C．大地 D．食盐水2、获得持续电流的条件是( )．A．有大量的自由电子 B．有电源，并且是闭合电路C．有电源 D．有用电器3、电路中有两盏电灯，其中一盏坏了，另一盏仍然在发光，这个电路中两盏电灯( )．A．一定串联 B．一定并联 C．并联、串联都可以 D．可能串联4、一个开关可以同时控制两盏电灯，则这两盏电灯( )．A．一定并联 B．一定串联 C．串联、并联都有可能 D．无法判断5、关于电流表的使用方法，下列说法错误的是( )．A．电流表应与用电器是串联关系B．电压表应与用电器是并联关系C．让电流从电流表的“+”接线柱流入，从“-”接线柱流出D．电流表可以不经过用电器而直接接在电源的两极上6、一个学生使用电流表时，本应使用“+”和“3”两接线柱，但他误将“+”和“0.6”两接线柱接入电路，而电流仍从“+”流入，从“0.6”流出电流表，这样做的结果是( )．A．指针偏转的角度很小 B．指针不偏转C．指针反向偏转 D．指针偏转角度很大，可能烧坏电流表7、小张同学用有两个量程(0～0.6A和0～3A)的电流表测量电流，他实际用的是0～0.6A的量程，但读数时误认为是接在0～3A的量程上，得到了2.5A的结果，则实际通过电流表的电流是( )．A．2.5A B．0.125A C．12.5A D．0.5A8、用电流表测量某一电路中的电流，如选用0～0.6A的量程，测得的电流为0.18A，如选用0～3A的量程，测得的电流为0.2A，那么该电路中的电流应为( )．A．0.2A B．0.18A C．0.19A D．以上答案都不对9、一种节日彩灯是由20只小灯泡串联在一起做成的．若第一只小灯泡中通过的电流为20mA，那么第20只小灯泡中通过的电流为( )．A．0mA B．20mA C．10mA D．1mA10．如图四个电路图中，与实物图对应的是( )11、在下图所示的电路中，用电流表测灯L1中的电流，正确的是( )．12、如果发现有人触电了，下列哪些措施是正确的？( )A．迅速用手拉触电人，使他离开电线 B．用铁棒把人和电线分开C．用干燥的木棒将人和电线分开 D．迅速拉开电闸，切断电源13、如图所示的电路，K闭合后，发现灯不亮，伏特表示数为零，正确的判断是（）A、灯L1短路B、灯丝L2断了C、灯丝L1断了D、上述可能都不成立14、如图所示的电路中，闭合开关，若灯L2的灯丝突然断了，则两表变化情况为（）A、安培表示数变大B、伏特表示数变为零C、伏特表示数不会变为零D、安培表示数不变按图甲所示的电路图，将乙图所示的元件连接成电路．5、如下图所示，闭合S后，示数为0.2A，的示数为0.6A，则L2中电流为_______A．四、简答题（共 2 小题）1、如下图所示的部分家庭电路中，存在哪些安装错误？2、请把图中三孔插座、螺丝口灯泡和控制灯泡的开关连接到火线和零线上．1、I1<I3<I22、2.2(0.44A×= 2.2A)3、0.56 0.884、金属体火线零线二、选择题（共 24 小题）A B B C D D D B B C C CD C C安装错误有两处：插座C也并联在火线、零线之间，没有错误．插座B串联在火线上了，在未插用电器时，火线被插座B断路，使得用电器C、L2无法工作，所以B的安装是错误的总开关S1应该串联在干路中，而不能直接并联在火线与零线之间，否则如果闭合总开关S1，会导致保险丝熔断，甚至引起火灾．左零右火中接地，开关连火线。
最新初二科学电路图专题练习题附带答案
1、已知I1=0.017A，I2=25mA，I3=1.8×104，则I1、I2、I3的大小关系是__________________．2、甲、乙两同学使用0.6A和3A两个量程的电流表测电路中的电流，经试触后判断应选用0～3A这一量程，但该量程刻度盘已模糊不清无法辨认，而0～0.6A 的刻度盘却很清晰，将电流表按所选量程正确接入电路后，指针正好指在0～0.6A刻度盘上的0.44A处，由此判断通过电流表的实际电流为_______A．3、如下图所示的电路中，闭合开关S1和S2，电流表的示数是0.32A，的示数是0.56A，则的示数是______A，的示数是______A．4、用测电笔辨别火线和零线时，用手接触笔尾的_______，笔尖接触电线的金属丝，如果氖管发光，表明接触的是_______；如果氖管不发光，表明接触的是_______．1、在通常情况下，下列物质或物体中，不容易导电的是( )．A．塑料 B．金属 C．大地 D．食盐水2、获得持续电流的条件是( )．A．有大量的自由电子 B．有电源，并且是闭合电路C．有电源D．有用电器3、电路中有两盏电灯，其中一盏坏了，另一盏仍然在发光，这个电路中两盏电灯( )．A．一定串联B．一定并联 C．并联、串联都可以 D．可能串联4、一个开关可以同时控制两盏电灯，则这两盏电灯( )．A．一定并联B．一定串联 C．串联、并联都有可能 D．无法判断5、关于电流表的使用方法，下列说法错误的是( )．A．电流表应与用电器是串联关系B．电压表应与用电器是并联关系C．让电流从电流表的“+”接线柱流入，从“-”接线柱流出D．电流表可以不经过用电器而直接接在电源的两极上6、一个学生使用电流表时，本应使用“+”和“3”两接线柱，但他误将“+”和“0.6”两接线柱接入电路，而电流仍从“+”流入，从“0.6”流出电流表，这样做的结果是( )．A．指针偏转的角度很小 B．指针不偏转C．指针反向偏转D．指针偏转角度很大，可能烧坏电流表7、小张同学用有两个量程(0～0.6A和0～3A)的电流表测量电流，他实际用的是0～0.6A的量程，但读数时误认为是接在0～3A的量程上，得到了2.5A的结果，则实际通过电流表的电流是( )．A．2.5A B．0.125A C．12.5A D．0.5A8、用电流表测量某一电路中的电流，如选用0～0.6A的量程，测得的电流为0.18A，如选用0～3A的量程，测得的电流为0.2A，那么该电路中的电流应为( )．A．0.2A B．0.18A C．0.19A D．以上答案都不对9、一种节日彩灯是由20只小灯泡串联在一起做成的．若第一只小灯泡中通过的电流为20mA，那么第20只小灯泡中通过的电流为( )．A．0mA B．20mA C．10mA D．1mA10．如图四个电路图中，与实物图对应的是( )中的电流，正确的是( )．11、在下图所示的电路中，用电流表测灯L112、如果发现有人触电了，下列哪些措施是正确的？( )A．迅速用手拉触电人，使他离开电线B．用铁棒把人和电线分开C．用干燥的木棒将人和电线分开 D．迅速拉开电闸，切断电源13、如图所示的电路，K闭合后，发现灯不亮，伏特表示数为零，正确的判断是（）A、灯L1短路 B、灯丝L2断了C、灯丝L1断了 D、上述可能都不成立14、如图所示的电路中，闭合开关，若灯L2的灯丝突然断了，则两表变化情况为（）A、安培表示数变大B、伏特表示数变为零C、伏特表示数不会变为零D、安培表示数不变按图甲所示的电路图，将乙图所示的元件连接成电路．5、如下图所示，闭合S后，示数为0.2A，的示数为0.6A，则L2中电流为_______A．四、简答题（共 2 小题）1、如下图所示的部分家庭电路中，存在哪些安装错误？2、请把图中三孔插座、螺丝口灯泡和控制灯泡的开关连接到火线和零线上．1、I1<I3<I22、2.2(0.44A×= 2.2A)3、0.56 0.884、金属体火线零线二、选择题（共 24 小题）A B B C D D D B B C C CD C C安装错误有两处：插座C也并联在火线、零线之间，没有错误．插座B串联在火线上了，在未插用电器时，火线被插座B断路，使得用电器C、L2无法工作，所以B的安装是错误的总开关S1应该串联在干路中，而不能直接并联在火线与零线之间，否则如果闭合总开关S1，会导致保险丝熔断，甚至引起火灾．左零右火中接地，开关连火线人美版小学美术一年级上册教学设计一、《让大家认识我》教学重点师生一起协作完成“集体大树”的制作教学难点剪或撕“名字树叶”的方法课业类型工艺制作教具准备剪刀、彩纸、“集体大树”的范图、教学课件学具准备剪刀、胶水、彩纸教学过程（一）组织教学，检查学生用具准备情况（二）导入新课：教师出示“集体大树”的范图，介绍这棵大树代表我们的班集体。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
八年级科学电路计算题
含答案
Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT

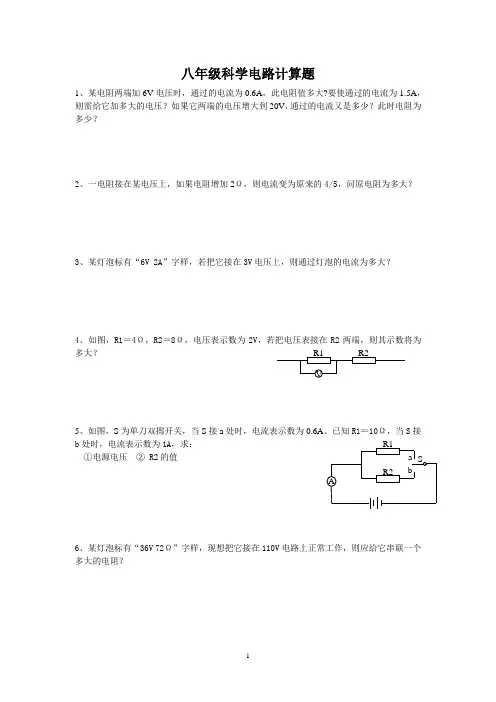

八年级科学电路计算题
1、某电阻两端加6V 电压时，通过的电流为，此电阻值多大要使通过的电流为，则需给它加多大的电压如果它两端的电压增大到20V ，通过的电流又是多少此时电阻为多少
2、一电阻接在某电压上，如果电阻增加2Ω，则电流变为原来的4/5，问原电阻为多大
3、某灯泡标有“6V 2A ”字样，若把它接在3V 电压上，则通过灯泡的电流为多大
4、如图，R1＝4Ω，R2＝8Ω，电压表示数为2V ，若把电压表接在R2两端，则其示数
将为多大
5、如图，S 为单刀双掷开关，当S 接a 处时，电流表示数为。
已知R1＝10Ω，当S 接
b 处时，电流表示数为1A ，求：
①电源电压 ② R2的值 6、某灯泡标有“36V 72Ω”字样，现想把它接在110V
一个多大的电阻
7、如图，R1＝2Ω，R2＝4Ω，
R1两端电压为2V ①通过R2的电流 ②电源电压
8、如图，R1＝75Ω，R2＝50Ω，AB 间电压为120V ，则电流表、电压表的示数各为多少
9、如图，R1＝6Ω，R2＝4Ω，电压表示数为，求：通过R1
数。
R1
10、如图，R1＝8Ω，R2＝12Ω，当S 接a 时，通过
通过R2的电流。
11、如图，R3＝20Ω，R2＝10Ω，当S2闭合，S1断开时，电路中的电流为，当S1闭合，S2断开时，电路中的电流为，求：R1的阻值及电源电
压。
12、如图， R2＝3Ω，当S1断开时，电流表示数为S 闭合时的4/5，求：R1的阻
值。
13、如图，电源电压为15V ，R1＝R2＝10Ω, ①S
闭合 ② S 断开 14、如图，R1＝24Ω，R2＝8Ω。
①当开关S1、S2都闭合时，电压表示数为12V ② 当开关S1、S2都断开时，电流表的示数多大 15、如图，电源电压为10V ，R1＝4Ω，R2＝6
Ω。
求：
①当开关S1、S2都闭合时，电压表、电流表示数
②当开关S1、S2都断开时，电压表、电流表示数
16、某电阻标有“8V 4A
测其两端的电压
17、如图，电源电压保持不变，R1＝15Ω，干路电流为，电阻R2中的电流为，求：
①通过R1的电流 ②电源电压
③R2的阻值
18、三个电阻的阻值均为10Ω，如图连接，A 、B 两点间的电压为3V 保持不变。
求：
开关S 断开或闭合时，电流分别为多大
19、R1＝R2＝10Ω,电源电压U ＝6V 保持不变，当S1、S2
表示数为，求： ①V1、V2的示数及R3的阻值
②S1、S2都断开时，V1、V2的示数
20、电源电压6V 保持不变，R1＝20Ω，R2上标有“10Ω 1A 时，R2的电流为，求： ①I 1和I
2
②P 在左端a 处时， 通过R1的电流I 1’和I ’
21、如图，电源电压不变，电阻R1＝6Ω，开关S
表示数为9V ，此时电流表的示数为开关闭合时的3/4，求：R2的阻值和电源电压。
22、如图，R1＝10Ω，R2＝20Ω电源电压保持不变，S1S2断开时，电流表示数为当S1断开，S2闭合时，电流表示数为。
求：电源电压及R3阻值。
23、如图
11所示电路，R 2阻值为16欧，当电键闭合时，电流表A 1的示数安，电流表A 2的示数为安。
求（1）电源电压（2）滑动变阻器接人电路的阻值（3）若A 2选0~安量程，为保证A 2安全使用，滑动变阻器接入电路阻值最小是多少
24、在图1所示的电路中，电源电压保持不变，滑动变阻器R 2上标有“20Ω 2A”字样。
闭合电键后，当滑动变阻器的滑片P 在中点位置时，电流表A 1
A 2
的示数为安。
求：（
1）电源电压。
（2
）电阻R 1的阻值。
25R 1为标有“50Ω，2A
欧，当电键S 闭合后，电流表 和 示数分别为安和安。
求： (1) 电压表示数； (2) R 1接入电路的电阻值；
(3) 的最小值。
26、如右图所示，R 2为“50Ω 2A”字样的滑动变阻器，闭合电键后，电压表的示数为6V ，电流表A
1的示数为，电流表A 2的示数为。
求：⑴R 1的电阻； ⑵R 2接入电路的电阻；
⑶电流表A 1的量程是0～，电流表A 2的量程是0～3A 变阻器接入电路的最小电阻是多少
27、如图，R1＝10Ω，
R2＝20Ω用电压表测得R1（电压表示数为3V ）求：电源电压。
28、如图11所示的电路中，电源电压6S 闭合，滑动变阻器的滑片P 问：（1）此时，电压表的示数为多少（2）滑动变阻器的最大阻值多大
（3）若电流表的量程为0－安，那么滑动变阻器连入电路的阻值
图11
29、如图所示，当开关S闭合，电压表的示数为12V，电流表的示数为，当S断开时，电压表的示数为8V，求:
(1)电源电压。
(2)R1. R2的阻值。
30. 某同学按如图所示电路进行实验。
当闭合开关
后，滑动变阻器滑片P在电阻R2的右端，得到下表
中实验1的数据，滑动变阻器滑片在某位置时，得
到下表中实验2的数据，请根据实验记录：
求：
(1)电源电压； (2)电阻R1的值；
(3)滑动变阻器在某位置时接入部分的电阻值。
31．如图电路中，电源电压为12V，R
2=20Ω。
当S
1
、S
2
闭合时，电流表示数为，当
S 1，S
2
断开时，电流表示数为。
求R
1
和R
2
的值。
参考答案
1、10欧，9伏，2安，10欧
2、8欧
3、1安
4、4伏
5、6伏，6欧
6、148欧
7、1安，6伏
8、安，48伏
9、安，安，安
10、安 11、10欧，9伏 12、12欧 13、0伏，安，伏，安
14、40欧，安 15、10伏，安，0伏，1安 16、7伏，不能
17、安，6伏，20欧 18、安，安 19、0伏，6伏，20欧，2伏，4伏
20、安，安安，安 21、18欧，12伏 22、6伏，10欧
23、伏，32欧，8欧 24、6伏，12欧 25、18伏，30欧，安
26、12欧，4欧，3欧 27、9伏 28、6伏，50欧，欧 29、12伏，24欧，12欧30、12伏，10欧，5欧 31、60欧，40欧。
