设施设备标识形象规范手册
变电站设备标志、标识要求
变电站设备标志、标识要求1、设备应标明标志及颜色，站内安全设施标志规范按《电力生产企业安全设施规范手册》执行。
1.1使用耐用型编号牌,断路器、隔离开关及其它设备标志用白底红字，接地刀闸用白底黑字。
1.2主变压器、站用变本体具有明显编号标志，本体颜色宜为珍珠白。
1.3主变冷却器及冷却风机应标明编号。
1.4断路器应有明显的调度双重编号。
1.5断路器位置指示器的箭头一律涂红漆，开关位置的"合位"用红色：’分位"用绿色。
1.6隔离开关（在操作把手明显处）应有调度编号，并在操作把手向上涂刷300毫米高度的红漆,并具有方向标志。
1.7接地刀闸在操作把手向上涂刷300毫米高度的黑漆，并具有方向标志。
1.8避雷器、电压互感器应标明调度双重编号。
1.9-次端子箱、机构箱应有明显的调度双重编号牌，室内外交、直流配电箱、照明电源箱应有明显的名称标志牌。
1.10装有固定围栏的设备围栏上悬挂明显的双重编号及安全标示牌。
1.11电力电缆的端头应标明相位。
1.12独立避雷针应有编号。
1.13室外高压母线两端具有明显的调度双重编号及相位标志。
1.14配电盘上负荷开关底部应标有馈线名称。
1.15配电盘正、反面顶部应有运行编号及名称（控制盘写电压等级），1.16控制盘和配电盘上的模拟线应按电压等级涂不同颜色。
电压由高低应按朱红、鲜黄、绛红、深蓝顺序（110kV、35kV、10kV、6kV）1.17各种表计、压板和按钮、切换开关等，应在标签框内标明名称。
交、直流保险还应标明回路名称、规格、容量。
1.18控制盘、保护盘、背面元件应有元件编号及与图纸对应的名称。
交直流盘后刀闸及保险应有编号及名称。
1.19二次电缆应有编号牌，编号牌应包括与图纸对应的编号名称，规范及电缆走向，电缆夹层内电缆引下处应标明屏柜编号。
1.20变电站同一类设备相序标志位置应统。
1.21爬梯遮栏:禁止攀登的架构爬梯上，其下边缘距地面大于等于1500毫米，框架与钢网应焊接牢固，防护门框应涂红漆。
企业形象视觉识别规范手册 (1)
企业形象视觉识别规范手册 (1)企业形象视觉识别规范手册一、基础系统一）企业标志是企业形象的核心要素，必须在任何情况下规范使用和统一解释。
为了保证标志的清晰识别，必须执行最小使用规范。
1.标志（最大―无限，最小―8MM）___的标志为外形方正（正方形），由英文字母“CSCEC”按照严格的比例关系组成。
2.标志制作规范：1）最细笔划（竖）同最粗笔划（横）的比例为1：3.2）在标准线格内，标志CSCEC的宽和高各为24A。
3.标志的不可侵犯范围：为保证标志的正确识别不被干扰，任何文字或图形不得进入标志不可侵犯范围（不可侵犯范围为0.2A）。
4.标志负形使用规范标志烫金、烫银使用规范（两种规范可以互换）二）标准字为保证企业名称标准中、英文字的准确性，在任何情况下都必须严格按照制作规范执行。
1.全称要使用___为总公司书写的专用字体。
2.总公司所属各企业的标准名称一律使用黑体字。
3.中、英文组合时，以中文尺寸为准（同宽），英文字母和词语间的距离可适当调节，并可使用缩写。
只有在特例时使用专用简体字体。
三）辅助图形辅助图形是对标志内涵及应用的一种丰富与延展。
辅助图形以方形标志的立体形态为创意原点，构成指向上端的箭头，象征___积极进取和敢于争先的企业精神。
辅助图形的左右两种方向可根据不同需要合理扩展使用。
四）标准组合（标志与文字的组合规范）标志与中英文全称的组合规范（___）注：___的标准组合只能固定使用，总公司下属机构均应按照上述规范相应更换其企业或机构名称。
标志与中文全称组合规范：标志与标准英文组合规范二、应用系统一）工地大门工地大门分为无门楼式和门楼式两种形式，各单位可自行选用。
1.无门楼式：在施工现场，一般采取无门楼式大门。
A、材质：大门为金属管焊制或为薄铁板。
B、规格：大门形式为对开门或四开门。
总宽度为6-8米；高度为2米；每扇门为3×2或2×2米（宽×高）。
C、色彩：大门颜色为白色或不锈钢本色。
设施设备标识形象规范手册
设施设备标识形象规范手册为了统一设施设备标识的形象，提高标识的可读性和识别度，制定以下规范手册：1. 设施设备标识的设计原则：（1）简洁明了，易于理解和识别；（2）符合设施实际功能和使用要求；（3）统一规范的设计风格和颜色。
2. 设施设备标识的内容要求：（1）标识名称清晰明了，字体大小适中；（2）标识内容要符合相关规定，信息准确；（3）标识颜色应当与标准对应。
3. 设施设备标识的位置规定：（1）标识应当放置在容易被发现和使用的位置；（2）标识应当远离易受破坏的地方；（3）标识应当保持清晰可见，不被遮挡。
4. 设施设备标识的制作材料和工艺：（1）选用防水、耐候、防腐蚀的材料；（2）采用耐用的印刷技术；（3）保持标识的光亮、清晰。
5. 设施设备标识的维护管理：（1）定期巡检设施设备标识，保持干净、整洁；（2）清除有害污染物质，及时更换破损标识；（3）及时更新标识内容，保持信息的准确性。
以上规范手册经制定，将严格执行。
希望各相关单位认真贯彻执行，确保设施设备标识的形象规范，为人们提供便捷的使用体验。
设施设备标识形象规范手册的制定旨在加强对设施设备标识的管理，并规范标识的设计、制作、安装和维护，以确保设施设备标识的可读性和可识别性，提高设施设备的使用效率和安全性。
为了有效执行这一规范手册，各相关单位应当严格遵守以下内容：1. 设施设备标识的设计与制作（1）设施设备标识的设计应当遵循简洁明了的原则，避免过多的装饰和复杂的图案，以便于用户快速理解和识别。
标识的内容要符合实际功能和使用要求，字体大小适中，清晰易读。
标识颜色应当统一规范，符合相关标准，以便于区分不同设施设备的功能和用途。
（2）设施设备标识的制作材料应当选用防水、耐候、防腐蚀的材料，采用耐用的印刷技术，保持标识的光亮、清晰。
标识的材料和颜色应当经过严格的筛选和测试，确保其在不同环境条件下都能保持良好的可见性和耐久性。
2. 设施设备标识的位置设置（1）设施设备标识应当放置在容易被发现和使用的位置，以方便用户快速找到所需设施设备。
中天CIS形象文明施工手册
（五）其他设施 密闭式垃圾站
布 置 绿 化 美 化 环 境
休茶 闲水 亭亭
（六）、厕所
1、厕所与食堂的水平距离不得小于30米，对流顺畅， 房屋净高不得低于2.4米，设小便池（设淋水管）， 大便池(设隔段)、高水箱(冲便)、洗手槽等。
2、要求上吊平顶、防潮照明灯、墙贴面砖（不得低于 1.2米，以上部分 涂料刷白）。地 贴防滑地砖，污 废水排出口应设 化粪池（三隔）。
3、平面超过八间时，二层楼面的两侧必须设置两跑楼梯，并设 置紧急疏散标识牌，以便紧急疏散，在二层楼道扶手上必须设 置不少于两组落水斗，便于倾倒废水 。
花园式围墙：
4、宿舍的消防设施配备必须满足消防规定，平面连续 施置八间的活动房，不得少于两组灭火器（两只为 一组，每只容器不得小于4公升），底层、二层均匀 对称分布，并张贴“消防专用”标识牌。
“***关爱您” 等
三、五小设施的设置：
（一）、现场办公楼：
1、应符合宜搭、禁搭规定执行，应具有抵御十级大风的能力； 2、现场办公楼的搭设应满足使用功能，现场会议室宜设在底层； 3、搭设高度宜不超过二层，禁搭三层以上（包括三层），若搭三层，必须 进行防风加固，编制《临设专项方案》报公司和当地安监站审批备案。
监 控 设 备
（二）、职工食堂：
（1）职工食堂应专设大米、蔬菜储藏间、伙食操作间，照明采用防水灯； （2）餐厅面积≮90m2，大型工程≮136m2 ，可兼办员工学校。 （3）一律采用清洁燃料，不得燃用煤、木料、竹片等，严禁焚烧垃圾、废
物料（油毡、塑料等），防止废气和烟尘污染； （4）食堂应办理卫生许可证、炊事员应持有健康证，并上墙张挂； （5）设熟食间，配纱门窗、紫外线杀菌灯、灭蚊、蝇灯，执行24小时留样
电力管道设备标识标牌规范
电力管道设备标识标牌规范1.引言电力管道设备标识标牌是为了保障电力管道设备的安全运行和维护管理而制定的。
标牌的规范化使用可以提高电力管道设备的运行效率，降低事故风险，便于操作人员和维护人员对设备的识别和定位。
本文档旨在规范电力管道设备标识标牌的设计、安装和维护，确保其功能的有效发挥。
2.标牌设计要求2.1 标牌内容电力管道设备标识标牌应包括以下内容：•设备名称：清晰明确的设备名称。
•设备编号：标识该设备的唯一编号，便于查找和管理。
•设备功能：简明扼要描述该设备的功能和用途。
•安全警示信息：如高压、高温、易燃等关键安全提示。
•维护人员联系方式：维护人员的姓名和电话。
2.2 标牌材质标牌应使用防腐、耐磨、耐候的材质制作，以确保标牌的使用寿命和可视性。
2.3 标牌尺寸标牌的尺寸应根据设备的位置和环境进行合理确定，以便于操作人员和维护人员迅速识别。
3.标牌安装要求3.1 安装位置标牌应安装在设备显眼位置，避免被遮挡或阻挡。
对于设备较多的区域，标牌应按照一定的规则进行布置，方便查找和辨识。
3.2 安装方式标牌可以使用螺丝固定，也可以使用胶水粘贴，以确保标牌牢固可靠。
3.3 安装高度标牌的安装高度应根据实际情况确定，一般应安装在人眼可达范围内。
4.标牌维护管理4.1 定期检查应定期对标牌进行检查，发现标牌受损、模糊或缺失时，及时修复或更换。
4.2 清洁保养标牌需要定期清洁保养，以保持清晰明了的字迹和图案，避免被污垢覆盖影响可视性。
4.3 记录管理对于大规模的电力管道设备标识标牌系统，应建立相应的记录管理系统，包括标牌的位置、编号、安装时间和维护记录等，以便查询和管理。
5.总结通过对电力管道设备标识标牌规范的设计、安装和维护要求的详细说明，可以保证标牌的使用效果和寿命，在电力管道设备的运行和维护过程中发挥积极作用。
标牌的规范化使用可以提高安全性和工作效率，减少操作人员和维护人员的工作负担，降低事故风险，提高电力管道设备的整体管理水平。

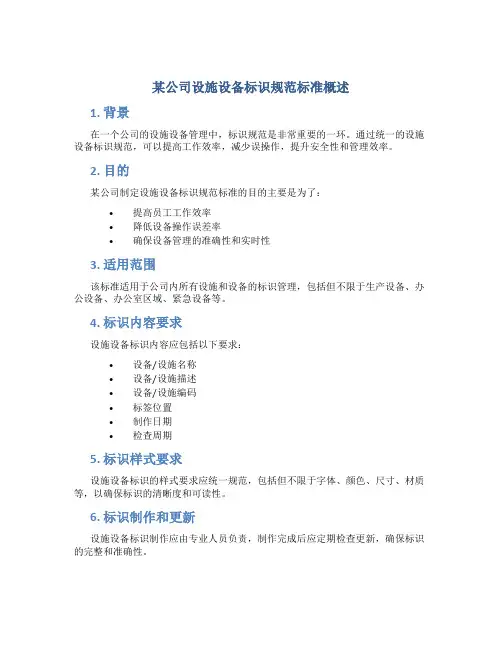

某公司设施设备标识规范标准概述
某公司设施设备标识规范标准概述
1. 背景
在一个公司的设施设备管理中，标识规范是非常重要的一环。
通过统一的设施设备标识规范，可以提高工作效率，减少误操作，提升安全性和管理效率。
2. 目的
某公司制定设施设备标识规范标准的目的主要是为了：
•提高员工工作效率
•降低设备操作误差率
•确保设备管理的准确性和实时性
3. 适用范围
该标准适用于公司内所有设施和设备的标识管理，包括但不限于生产设备、办公设备、办公室区域、紧急设备等。
4. 标识内容要求
设施设备标识内容应包括以下要求：
•设备/设施名称
•设备/设施描述
•设备/设施编码
•标签位置
•制作日期
•检查周期
5. 标识样式要求
设施设备标识的样式要求应统一规范，包括但不限于字体、颜色、尺寸、材质等，以确保标识的清晰度和可读性。
6. 标识制作和更新
设施设备标识制作应由专业人员负责，制作完成后应定期检查更新，确保标识的完整和准确性。
7. 标识摆放位置
标识应摆放在设备或设施的显眼位置，易于员工查看和识别。
8. 培训和宣传
公司应对员工进行设施设备标识规范的培训，确保员工理解标识的重要性并正确使用。
9. 监督和检查
公司应建立监督检查机制，定期检查设施设备标识的执行情况，并及时纠正各种问题。
结语
某公司设施设备标识规范标准的建立和执行，不仅可以提高公司管理效率和工作效率，还可以减少潜在的安全风险和误操作，是一项非常重要的管理工作。
CIS设计手册
1
导言
安吉县盛信办公家具有限公司创建于一九九 O 年，是集 设计、开发、生产和销售于一体的专业办公家具生产企 业，公司坐落在有着 " 转椅之乡 " 美誉的浙江省安吉 县城。公司在技术、生产、销售等方面已经走上正轨并 日益成熟， 趁此契机公司迫切需要实施企业形象识别 战略， 以树立更好的企业形象并得以更好的形象传播， 提升企业的品牌竞争力。
目录
员工制服（秋冬装 0 1 ) 员工制服 ( 秋冬装 0 2 ) 轿车 ( 0 1 ) 轿车 ( 0 2 ) 商务客车 面包车 公司客车 小货车 大货车
公司简介
安吉县盛信办公家具有限公司创建于一九九 O 年， 是集设计、开发、生产和销售于一体的专业办公家具生 产企业，公司坐落在有着 " 转椅之乡 " 美誉的浙江省 安吉县城。安吉地处杭嘉湖平原西北部，邻近上海、杭州、 南京、苏州等城市，是长江三角洲经济区一个迅速崛起 的沿海开放地区，道路纵横，交通便利。 经过十几年的蓬勃发展， 公司现已拥有四大车间：办 公转椅车间、塑料制品厂和五金配件车间以及沙发车
目录
七、应用部分
名片（1） 名片（2） 信封（1） 信封（2） 信纸（1） 信纸（2） 公函信纸 传真纸 通讯录 通讯录应用规范 明信片版式 合同书 发票凭证 收据 票据夹 专卖授权证书
请柬 ( 1 ) 请柬 ( 2 ) 培训证书 岗位聘用书 聘书 荣誉证书 来访证 工作证 临时工作证 考勤卡 记事本 工作记事本 笔记本 便签 文件袋 资料袋 光盘
8
安吉盛信办公家具有限公司
Anji Shengxin Office Furniture Co., Ltd.
BI 行为识别
三、员工职业行为规范
领导者行为规范： 1、领导者的语言必须真实、恰当，实事求是。要符合本企业的实际，不夸大。 2、领导者的话语必须形象、到位，具有感召力。 3、领导者的话语必须具有丰富的文化内涵，让员工能受到感化，从而提高整体文化素质和涵养 4、领导者的行为要具有表率作用。要求下属做到的，自己首先做到，要求下属不做的自己坚决不做。 5、领导者的行为要具有沟通作用。领导者的行为文化能对职工发生作用，从而也能转化成企业文化。 6、领导者的思想要符合实际，经得住实践的检验。领导者的思想必须与企业发展的实际相符合，不可流于空泛。
油库标识标准要点
油库设施设备标识标准2010-07-10 10:04:30| 分类：油库安全| 标签：|字号大中小订阅为进一步规范油库设施设备管理，提高可操作性，使系统内油库设施设备的颜色及编号标准化、统一化，特制定本标准。
一、概述1、术语说明设备设施：本标准的设施设备是指电机、泵、储罐、管道、阀门、警示牌等与油库生产和安全密切相关的器材。
色标：设施设备整体或部分所应涂抹的色环、色带、流向标、徽标和编号的统称。
2、颜色规格：本标准内所应用的7种颜色如下：乳白色（K5）底色：红色（M100 Y100）：灰色（K75）：深灰色（K90）：黄色（Y100）：绿色（C100 Y100）：黑色（K100）：二、颜色应用：油品专用色：汽油—红色柴油—灰色煤油—黄色润滑油—深灰色通用规定主体色（或称底色）：除特别说明的情况外，油库内各接卸、付油、扫仓、储油设备设施及其附件的主体色为乳白色，包括储油罐、室外输油管线、栈桥、真空系统设备、配电防护网等。
储运设施设备色标颜色：汽油、柴油、煤油储运设施设备色标颜色同相应油品专用色，包括油罐色环、阀门手轮、室外输油管道色环和流向标、油泵房内电力控制开关按钮等；油泵房内输油管线整体颜色同相应油品颜色，流向标为乳白色，无色环。
润滑油系统——油罐色环和阀门手轮为深灰色；——输油管线无色环和流向标。
室外有保温层的管线整体为保温层本色，无保温层的管线整体为乳白色；泵房内管线整体为深灰色。
——同一管线上阀门及电力控制开关应设置统一的润滑油品种标牌，以便操作。
消防设施设备色标颜色：消防清水系统和备用泵系统—绿色，包括清水泵、备用泵、清水管线、备用泵管线、阀门手轮、消防水栓等。
消防泡沫系统—红色，包括泡沫泵、管线、阀门手轮、泡沫栓、泡沫罐、泡沫产生器等。
其它消防设备器材—红色，包括消防沙箱、水桶、移动消防炮本体等。
特别说明：保留本色的设备包括输油泵、电机、鹤管、埋地电缆的地上部分、消防座机、配电柜。
阀门—油库内应用的所有阀门本体（或称阀体）均应采用黑色；规格、公称压力的凸出标志采用红色；手轮开关方向箭头采用乳白色。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
11
10、巡查登记表（标志 牌）
巡查登记表规范，有利于恒大地产集团形象的 传播和物业管理形象的规范、清晰。本节提供 的使用样图和使用效果，注明详细尺寸，在实 际应用中请严格按照此规范。
巡查登记表等标志牌 1、表格尺寸；210X295mm。或A4纸 2、将表格放在夹板内，挂在黄框内。 3、作用：方便记录电梯故障、外来人员登记和电梯巡查记录 于查看。 4、黄框的边宽和尺寸：黄框内径尺寸： 50X450X1400mm。 5、位置：贴于设备在机房内大面积的墙壁上底部应1500mm 6、登记表目录： 1)电梯故障记录表。2)电梯机房外来人员登 记表。3)电梯巡检记录。同一场所设备标识位置统一，以示 范围为参考标准。
×××物业服务中心设备卡
13
12、灭火器材与使用说明（标 志牌）
灭火器材与使用说明标志牌
灭火器材与使用说明规范，有利于恒大地产集 团形象的传播和物业管理形象的规范、清晰。 本节提供的使用样图和使用效果，注明详细尺 寸，在实际应用中请严格按照此规范。
1、灭火器材标志牌尺寸250×100mm。 2、使用说明标志牌尺寸150×100mm。 3、材质：5mm亚克力，或KT板印。 4、标志牌底部高度700mm 5、作用：提示、告知、发生火灾隐患使用。 6、位置：应实在机房门内侧离门1000mm处。同一场 所设备标识位置统一，以示范围为参考标准。
17
16、主机钩（标志牌）
应急灯规范，有利于恒大地产集团形象的传播 和物业管理形象的规范、清晰。本节提供的使 用样图和使用效果，注明详细尺寸，在实际应 用中请严格按照此规范。
主机钩字样 1、雕空、喷涂。字体。 2、 尺寸： 3、作用：起吊，维修，更换曳引机配件。 4、位置：在机房的梁上。同一场所设备标识位置统一， 以示范围为参考标准。
6
5、轿厢照明的规定
轿厢照明的规定
电梯轿厢照明的规定规范，有利于恒大地产集 团形象的传播和物业管理形象的规范、清晰。 本节提供的使用样图和使用效果，注明详细尺 寸，在实际应用中请严格按照此规范。
1、采用LED筒灯，节约能源。
2、筒灯直径因轿顶灯孔大小而定。
3、规定：因轿顶灯过多。 4、规定：轿顶对角亮三盏灯。同一场所设备标识位置 统一，以示范围为参考标准。
10
9、制度（标志牌）
制度规范，有利于恒大地产集团形象的传播和 物业管理形象的规范、清晰。本节提供的使用 样图和使用效果，注明详细尺寸，在实际应用 中请严格按照此规范。
制度标志牌 1、尺寸550×1000mm。 2、材质：5mm亚克力，或KT板印。 3、作用：提示、告知、工作中注意事项避免发生安全隐患。 4、位置：贴于设备在机房内大面积的墙壁上制度底部离地面 1600mm 5、制度目录： 一)：电梯案例。二)：附近电话。三：三角钥 匙管理制度。此三项可根据各地区政府要求订做。1)电梯管 理制度。2)电梯困人救援管理制度。3)电梯运行管理制度。4) 电梯维修管理制度。必须张贴制度有。同一场所设备标识位 置统一，以示范围为参考标准。
乳胶漆 乳胶漆 防锈漆 防锈漆
设备底座、支架 吊架
19
一、电梯系统 二、空调锅炉系统 三、消防及给排水系统 四、供配电系统 五、智能化系统
20
1、防鼠挡板
防鼠挡板 1、尺寸：高50cm、厚25mm、长度根据门框 尺寸设置。 2、材质：采用铝合金板，顶部贴5cm警示带 ，两边设置铝合金U型卡槽,用铆钉固定在墙面 上。 3、作用：防止老鼠进入设备房损坏设备。 4、位置：各设备房的房门后紧贴门框处。
规章制度牌 1、尺寸：长×宽为1000mm×550mm。 2、材质：建议采用KT板，边框采用塑料。内容框大小为 450*900mm, 内容框底色为白色。题目字体为黑体72号，颜 色为浅红色，其余文字为黑体三号，颜色为浅红色。 3、作用：提示、告知、避免隐患发生。 4、位置：正对机房门的墙面上或其他醒目位置，制度牌底 边距地面1.5米高。 5、内容：锅炉房张贴四张制度牌--锅炉维修保养管理制度、 锅炉系统管理制度、锅炉应急预案、锅炉运行管理制度；空 调房张贴四张制度牌—中央空调应急预案、中央空调管理制 度、中央空调维修保养管理制度、中央空调运行管理制度。
设施设备标识形象规范手册
1
一、电梯系统 二、空调锅炉系统 三、消防及给排水系统 四、供配电系统 五、智能化系统
2
1、电梯厅门三角钥匙（标志牌）
电梯厅门三角钥匙标识重要指示。进行有效的 视觉形象规范，有利于恒大地产集团形象的传 播和物业管理形象的规范、清晰。本节提供的 使用样图和使用效果，注明详细尺寸，在实际 应用中请严格按照此规范。
14
13、应急灯
应急灯规范，有利于恒大地产集团形象的传播 和物业管理形象的规范、清晰。本节提供的使 用样图和使用效果，注明详细尺寸，在实际应 用中请严格按照此规范。
应急灯
1、尺寸110X220mm，双灯头。
3、作用：一但停电，给予一定时间的照明。 4、位置：安装高度，高于2000mm以上，光源须照于 曳引机和控制柜处。同一场所设备标识位置统一，以 示范围为参考标准。
厅门三角钥匙标志牌 1、尺寸：内径φ2.5mm，外径φ6mm。 2、材质：不干胶纸。 3、作用：提示、告知、避免开锁隐患发生。 4、位置：贴于电梯厅门三角钥匙孔位置，同一场所设备 标识位置统一，以示范围为参考标准。
3
2、客货梯（标志牌）
电梯客货梯标志重要指示。进行有效的视觉形 象规范，有利于恒大地产集团形象的传播和物 业管理形象的规范、清晰。本节提供的使用样 图和使用效果，注明详细尺寸，在实际应用中 请严格按照此规范。
1、电梯使用标志复印原尺寸不变。 2、轿内用5mm亚克力做插卡盒，电梯使用标志插入卡盒 内。 3、卡盒尺寸：100X150mm 4、作用：提示、告知、制造单位、使用单位和检验时间。 5、位置：贴于电梯轿厢右侧楼层显示上方10mm中心处， 同一场所设备标识位置统一，以示范围为参考标准。
5
4、电梯安全承诺服务卡（标志 电梯安全承诺服务卡标志牌 牌）
9
8、防鼠板
电梯机房门防鼠板规范，有利于恒大地产集团 形象的传播和物业管理形象的规范、清晰。本 节提供的使用样图和使用效果，注明详细尺寸 ，在实际应用中请严格按照此规范。
防鼠板 1、尺寸：高500mm宽因门宽的尺寸定。 2、材质：1mm以上钢板压边。 3、作用：防止老鼠进入设备房咬坏设备线路或造成线 路短路。 4、位置：安装在设备机房的门口内侧。同一场所设备 标识位置统一，以示范围为参考标准。
15
14、温湿度计
湿湿度计
温湿度计规范，有利于恒大地产集团形象的传 播和物业管理形象的规范、清晰。本节提供的 使用样图和使用效果，注明详细尺寸，在实际 应用中请严格按照此规范。
1、黄框的边宽和尺寸：黄框内径尺寸： 50X500X1400mm。 2、位置：贴于设备在机房内大面积的墙壁上底部应1500mm 3、作用：检查设备房的温湿情况。 4、位置：安装在巡查表框内的右侧。同一场所设备标识位置 统一，以示范围为参考标准。
8
7、电梯机房门（标志牌）
电梯机房门标志的规范，有利于恒大地产集团 形象的传播和物业管理形象的规范、清晰。本 节提供的使用样图和使用效果，注明详细尺寸 ，在实际应用中请严格按照此规范。
电梯机房门标志牌 1、尺寸250×100mm。 2、材质：5mm亚克力，或KT板印。 3、作用：提示、告知、避免他人入内发生危险隐患。 4、位置：贴于设备房门标志底部离地面1700mm中心 处。同一场所设备标识位置统一，以示范围为参考标 准。
16
15、制动扳手手盘轮（标志牌）
制动扳手手盘轮规范，有利于恒大地产集团形 象的传播和物业管理形象的规范、清晰。本节 提供的使用样图和使用效果，注明详细尺寸， 在实际应用中请严格按照此规范。
制动扳手手盘轮（标志牌）
1、高度：1800mm。字体宋，尺寸：50X20mm
2、雕空、喷涂。字体：宋体字 3、作用：电梯发生故障困人盘车。 4、位置：曳引机主机旁墙面。同一场所设备标识位置 统一，以示范围为参考标准。
21
3、空调房、锅炉房装修标准
空调及锅炉机房的装修和颜色标准：空调及锅炉 机房主要有设备本体、水泵、管道、管道阀件等 设备以及设备底座、支架、吊架。各部分颜色标 准情况按下表执行：
序号 1 颜色 米色
本色
名称 空调房地面、基础平台、踢 脚线 锅炉房地面、基础平台、踢 脚线 柱体、内墙面 天花 锅炉本体、水泵及电机、阀 门、冷冻主机、水泵电机、 换热器、储热罐、水箱、加 药装置 管道 设备底座、支架 吊架
12
11、设备卡（标志牌）
设备卡标志牌
设备卡规范，有利于恒大地产集团形象的传播 和物业管理形象的规范、清晰。本节提供的使 用样图和使用效果，注明详细尺寸，在实际应 用中请严格按照此规范。
1、尺寸120×80mm。 2、材质：纸质过塑。 3、内容：设备类别、设备名称、规格型号、主要参数、 设备责任人等。 4、位置：贴于控制柜，右侧顶剖向下20mm中间位子。 同一场所设备标识位置统一，以示范围为参考标准。
电梯客货标志牌 1、尺寸250×100mm。 2、材质：5mm亚克力，或KT板印。 3、作用：提示、告知、业主乘坐和运物时用什么样的梯。 4、位置：贴于电梯厅门正中上方大理石处，同一场所设 备标识位置统一，以示范围为参考标准。
4
3、电梯使用标志（标志 牌）
电梯使用标志牌
电梯使用标志规范，有利于恒大地产集团形象 的传播和物业管理形象的规范、清晰。本节提 供的使用样图和使用效果，注明详细尺寸，在 实际应用中请严格按照此规范。
2、悬挂区
悬挂区反光带 1、尺寸:450×1500mm（长度可根据实际需要增减）。 2、材质：5cm反光带粘贴。 3、作用：提示、方便、规范悬挂巡查表、温湿度计、登 记表等表格。 4、位置：贴于设备房进门处的右边（或左边，具体根据 实际情况布置）墙上，距离最近门框50cm，反光带顶距 离地面为1.5m，以示范围为参考标准。
