最新人教版初中物理《动态电路》分析专题试题
初三物理《动态电路》专题训练(含答案)
动态电路1．如下列图的电路中，电源电压保持不变，电键S1闭合、S2断开时，当滑动变阻器的滑片P向右移动，电压表的示数与电流表的示数的比值将_______；假设将电键S2也闭合，电压表的示数将_______。
〔选填“变小”、“不变”或“变大”〕2．在如下列图的电路中，电源电压保持不变。
闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_______，电压表V的示数将_______。
〔选填“变大”、“不变”或“变小”〕3．如图电路中，电源电压保持不变。
闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_______，电压表V1和V2的示数差值与A示数的比值将_______。
〔选填“变大”、“不变”或“变小”〕4．如下列图，闭合电键S后，当滑动变阻器的滑片P向右移动时，电压表V的示数将_______。
电流表A。
与电流表A1示数的差值跟电压表V示数的比值_______。
〔选填“变小”、“不变”或“变大”〕5．在如下列图的电路中，电源电压保持不变。
闭合电键S，当滑动变阻器的滑片P向右移动时，电压表V的示数将_______，电流表A1与电流表A示数的比值将_______〔选填“变小”、“不变”或“变大”〕6．在如下列图电路中，电源电压不变，闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_______，电压表V的示数将_______。
〔选填“变小”、“不变”或“变大”〕。
7．在如下列图的电路中，电源电压保持不变，当电键S由断开到闭合时，电压表V的示数将_______，电流表A与电流表A1示数的差值将_______。
〔选填“变小”、“不变”或“变大”〕8．在如下列图的电路中，电源电压保持不变，当电键S由断开到闭合时，电压表V2的示数将_______，电压表V1与电流表A示数的比值将_______。
〔选填“变小”、“不变”或“变大”〕9．在如下列图的电路中，电源电压保持不变，当电键S由断开到闭合时，电流表的示数将_______，电压表的示数将_______，电压表与电流表示数的比值将_______。
新人教版九年级物理专题训练：动态电路分析
专题训练 -15-
11.在如图所示的电路中,下列分析不正确的是( D )
A.只闭合S1时,L1发光、L2不发光,A1测L1的电流,A2无示数 B.只闭合S3时,L1、L2都发光,A1、A2的示数相等 C.闭合S1、S2时,L1、L2都发光,A1有示数,A2无示数 D.闭合S1、S3时,L1、L2都发光,A1、A2均有示数
A.电流表示数变小,电压表示数变大 B.电流表示数变大,电压表示数变小 C.两表示数均变小 D.两表示数均变大
专题训练 -14-
10.如图所示,电源电压不变,只闭合开关S1,灯泡L发光,电压表有示数;再闭合开关S2,电路中出现 的情况是( D )
A.电压表的示数变小 B.电路的总电阻不变 C.灯泡L的亮度不变 D.电路的总电流变大
专题训练 -17-
13.如图是应用压敏电阻设计的实验电路,用力压向压敏电阻时,灯变亮。下列分析错误的是 (C)
A.灯变亮,说明电路中的电流增大 B.灯变亮,说明电路中的电阻减小 C.该压敏电阻的阻值随压力增大而增大 D.该压敏电阻的阻值随压力增大而减小
专题训练 -18-
14.为治理雾霾天气,环保部门加强了对PM2.5的监控。如图是某兴趣小组设计的四个监测电路 图,其中R是气敏电阻,阻值随PM2.5浓度增大而减小,R0是保护电阻。现要求PM2.5浓度越大,电 表的示数越大,则符合要求的电路图是( B )
专题训练 -19-
15.( 武汉中考 )为了能自动记录跳绳的次数,某科技小组设计了一种自动计数器,其简化电路 如图甲所示。R1是一种光敏元件,每当绳子挡住了射向R1的红外线时,R1的电阻会变大,自动计 数器会计数一次,信号处理系统能记录AB间每一时刻的电压。若已知电源电压为12 V,某一时 段AB间的电压随时间变化的图像如图乙所示,则下列说法正确的是( D )

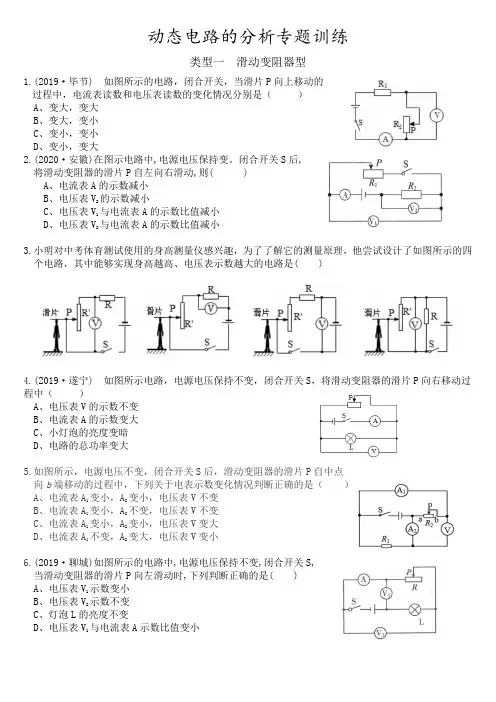

初中物理--动态电路的分析专题训练word版(附答案)
动态电路的分析专题训练类型一滑动变阻器型1.(2019·毕节) 如图所示的电路，闭合开关，当滑片P向上移动的过程中，电流表读数和电压表读数的变化情况分别是（）A、变大，变大B、变大，变小C、变小，变小D、变小，变大2.(2020·安徽)在图示电路中,电源电压保持变。
闭合开关S后,将滑动变阻器的滑片P自左向右滑动,则( )A、电流表A的示数减小B、电压表V2的示数减小C、电压表V1与电流表A的示数比值减小D、电压表V2与电流表A的示数比值减小3.小明对中考体育测试使用的身高测量仪感兴趣，为了了解它的测量原理，他尝试设计了如图所示的四个电路，其中能够实现身高越高、电压表示数越大的电路是( )4.(2019·遂宁) 如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动过程中（）A、电压表V的示数不变B、电流表A的示数变大C、小灯泡的亮度变暗D、电路的总功率变大5.如图所示，电源电压不变，闭合开关S后，滑动变阻器的滑片P自中点向b端移动的过程中，下列关于电表示数变化情况判断正确的是（）A、电流表A1变小，A2变小，电压表V不变B、电流表A1变小，A2不变，电压表V不变C、电流表A1变小，A2变小，电压表V变大D、电流表A1不变，A2变大，电压表V变小6.(2019·聊城)如图所示的电路中,电源电压保持不变,闭合开关S, 当滑动变阻器的滑片P向左滑动时,下列判断正确的是( ) A、电压表V1示数变小B、电压表V2示数不变C、灯泡L的亮度不变D、电压表V1与电流表A示数比值变小7.如图所示.电源电压不变,开关S闭合后,把滑片P向右移动.则滑动变阻器接入电路的阻值将 , 电压表示数将。
(两空均选填“变大”、“变小”或“不变”)。
8.如图是体育测试中某种握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，R为保护电阻，握力大小可通过电压表示数来显示。

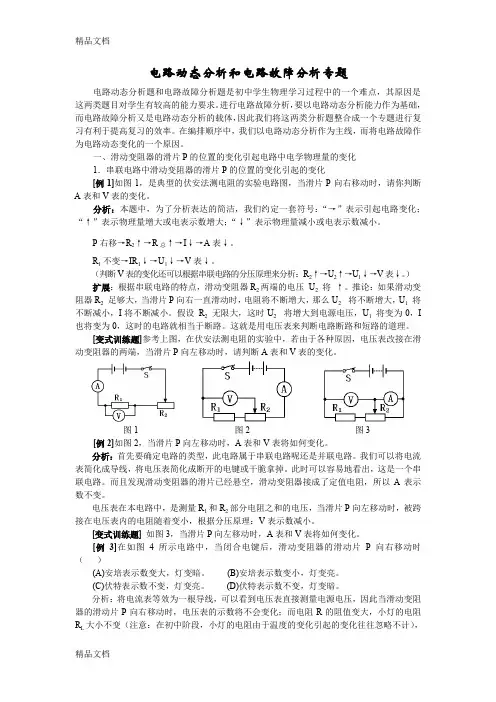

最新初三物理《电路动态分析和电路故障分析专题》含答案
电路动态分析和电路故障分析专题电路动态分析题和电路故障分析题是初中学生物理学习过程中的一个难点，其原因是这两类题目对学生有较高的能力要求。
进行电路故障分析，要以电路动态分析能力作为基础，而电路故障分析又是电路动态分析的载体，因此我们将这两类分析题整合成一个专题进行复习有利于提高复习的效率。
在编排顺序中，我们以电路动态分析作为主线，而将电路故障作为电路动态变化的一个原因。
一、滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化1．串联电路中滑动变阻器的滑片P的位置的变化引起的变化[例1]如图1，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A表和V表的变化。
分析：本题中，为了分析表达的简洁，我们约定一套符号：“→”表示引起电路变化；“↑”表示物理量增大或电表示数增大；“↓”表示物理量减小或电表示数减小。
P右移→R2↑→R总↑→I↓→A表↓。
R1不变→IR1↓→U1↓→V表↓。
（判断V表的变化还可以根据串联电路的分压原理来分析：R2↑→U2↑→U1↓→V表↓。
）扩展：根据串联电路的特点，滑动变阻器R2两端的电压U2将↑。
推论：如果滑动变阻器R2足够大，当滑片P向右一直滑动时，电阻将不断增大，那么U2 将不断增大，U1将不断减小，I将不断减小。
假设R2无限大，这时U2 将增大到电源电压，U1将变为0，I 也将变为0，这时的电路就相当于断路。
这就是用电压表来判断电路断路和短路的道理。
[变式训练题]参考上图，在伏安法测电阻的实验中，若由于各种原因，电压表改接在滑动变阻器的两端，当滑片P向左移动时，请判断A表和V表的变化。
图1 图2 图3 [例2]如图2，当滑片P向左移动时，A表和V表将如何变化。
分析：首先要确定电路的类型，此电路属于串联电路呢还是并联电路。
我们可以将电流表简化成导线，将电压表简化成断开的电键或干脆拿掉。
此时可以容易地看出，这是一个串联电路。
而且发现滑动变阻器的滑片已经悬空，滑动变阻器接成了定值电阻，所以A表示数不变。
中考物理专题复习电学动态电路及电路故障分析试题(共4页)
动态电路及电路故障(gùzhàng)分析(以题串点)复习尝试一、复习目的：1、会分析滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化；2、会分析开关的断开或者闭合引起电路中电学物理量的变化；3、会判断两种根本的电路故障〔断路和短路〕。
二、知识归纳：1、串联电路是分压电路，在串联电路中，电阻越大的，分的电压越〔多或者少〕；并联电路是分流电路，在并联电路中，电阻越大的分的电流越〔多或者少〕。
2、在串联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变〔大或者小〕；在并联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变〔大或者小〕。
3、有公式I=U/R得，当电压不变时，电阻越大，电流就越〔大或者小〕；有公式U=IR得，通过电阻的电流越大，它两端的电压也越〔大或者小〕；4、是断路；短路。
5、电流表的特点是电阻很〔大或者小〕，通常相当于，电压表的特点是电阻很〔大或者小〕，通常相当于。
三、典型例题动态电路局部第一种类型：滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化〔一〕．串联电路中滑动变阻器的滑片P的位置的变化引起的变化例1.如图1，是典型的伏安法测电阻的实验电路图，当滑片P向右挪动时，请你判断A表和V表的变化。
针对性练习:〔2〕如图3，当滑片P向左挪动时，A表和V表将如何变化〔3〕在如图4所示电路中，当闭合开关后，滑动变阻器的滑动片P向右挪动时〔〕(A)电流表示数变大，灯变暗。
(B)电流表示数变小，灯变亮。
(C)电压表示数不变，灯变亮。
(D)电压表示数不变，灯变暗。
〔二〕、并联电路中滑动变阻器的滑片P的位置的变化引起的变化例2.如图6，当滑片P向右挪动时，A1表、A2表和V表将如何变化？图1 图3图4图7图6图8针对性练习(liànxí):如图7，当滑片P向右挪动时，A1表、A2表和V表将如何变化？第二种类型：开关的断开或者闭合引起电路中电学物理量的变化〔三〕、串联电路中开关的断开或者闭合引起的变化例3.在如图8所示的电路中，将开关K闭合，那么电流表的示数将______，电压表的示数将________(均填“变大〞、“变小〞或者“不变〞)。

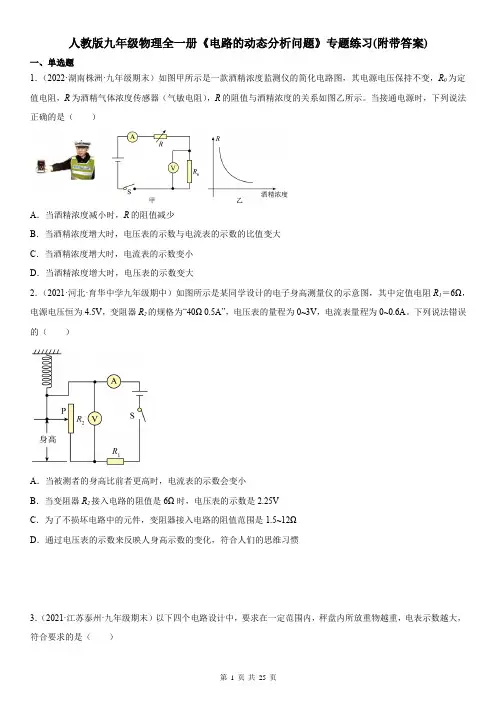

人教版九年级物理全一册《电路的动态分析问题》专题练习(附带答案)
一、单选题
1．（2022·湖南株洲·九年级期末）如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示。当接通电源时，下列说法正确的是（ ）
B．实验中滑动变阻器最大阻值过小可能会导致部分电阻的电压达不到预设电是电压
D．用10Ω的电阻代替5Ω电阻实验时，为达到实验目的应调节滑片向右移动
18．（2021·安徽合肥·九年级期末）2020年以来，全国人民众志成城，抗击新型冠状肺炎疫情。如图甲是一种抗击疫情过程中使用的非接触式测温仪，图乙为其原理图，测温元件R为一个热敏电阻，其阻值随温度的升高而减小，定值电阻R0为保护电阻。当测温元件R温度升高时，下列说法正确的是（ ）
8．（2021·福建·九年级期中）阳阳设计一个天然气泄漏检测电路，如图甲所示，R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，R0为定值电阻，电源电压恒定不变。则下列说法正确的是（ ）
A．天然气浓度增大，气敏电阻阻值增大
B．天然气浓度增大，电压表示数变大
C．天然气浓度减小，电流表示数变大
D．天然气浓度减小，电压表与电流表示数的比值变大
A．电流表的示数变小，电压表的示数变大
B．电流表的示数变大，电压表的示数变小
C．电流表的示数变小，电压表的示数与电流表示数比值变大
D．电流表的示数变小，电压表的示数与电流表示数的乘积变大
25．（2020·山东泰安·九年级期中）如图所示是一种自动测定油箱内油量的装置，滑动变阻器R的金属滑片跟滑杆（杠杆）相连，从电流表示数大小就可知道油箱内油量的多少。观察分析图示可知（ ）
23．（2020·山东菏泽·九年级期中）如图所示，电源电压不变，滑动变阻器的滑片P从b端滑到a端的过程中（ ）
中考物理电路动态分析复习试题
电路动态分析一、复习电表问题1、判断以下各图中，当滑动变阻器滑片向右挪动时，各电压表、电流表的示数如何变化？2、判断以下各图中，当开关S闭合后，各电压表、电流表的示数如何变化？二、动态电路练习1、在图1所示的电路中，电源电压保持不变。
闭合电键S ，当滑动变阻器的滑片P 向右挪动时，电流表 A 的示数将________，电压表 V 1 与电压表 V 2 示数的比值将________。
〔均选填“变小〞、“不变〞或者“变大〞〕3、在图2所示的电路中，电源电压保持不变，闭合电键S ，当滑动变阻器滑片P 向右挪动时，电流表的示数将_____________；电压表V 2示数与电流表A 示数的比值将___________。
〔均选填“变小〞、“不变〞或者“变大〞〕4、在图3所示的电路中，电源电压不变。
闭合电键S ，当滑动变阻器的滑片P 向右挪动时，电流表A 的示数___________，电压表V 1的示数__________，电压表V 2的示数__________。
〔均选填“变大〞、“不变〞或者“变小〞〕5、如图4所示电路中，电源电压恒定，R l 为定值电阻，R 2为滑动变阻器。
S 闭合后，滑动变阻器滑片自b 向 a 端挪动，V 1 的示数将 ，V 2 的示数与V 1 的示数的比值将 〔选填：“变大〞、“变小〞或者“不变〞〕。
6、如图5所示,当滑动变阻器的滑片P 向右挪动时,电压表的示数将 ,电流表A 的示RS图3V VAR图4R 1R图2图1图5数将 ，电压表V 与电流表A 的示数之比将 。
(均选填“变大〞“变小〞或者“不变〞)7、在图6所示的电路中，电源电压保持不变。
闭合电键S ，当滑动变阻器的滑片P 向右挪动时，电流表A 的示数将___________，电压表V 1的示数将 ，电压表V 2示数的将___________，电压表V 1与电压表V 2示数的比值将___________。
〔均选填“变小〞、“不变〞或者“变大〞〕8、在图7所示的电路中，电源电压保持不变。
初中物理动态电路分析专题
初中物理最新动态电路分析专题————————————————————————————————作者：————————————————————————————————日期：23 / 9动态电路分析知识分析：动态电路分析题和电路故障分析题是初中学生物理学习过程中的一个难点，其原因是这两类题目对学生有较高的能力要求。
进行电路故障分析，要以动态电路分析能力作为基础，而电路故障分析又是动态电路分析的载体，因此我们将这两类分析题整合成一个专题进行复习有利于提高复习的效率。
在编排顺序中，我们以动态电路分析作为主线，而将电路故障作为电路动态变化的一个原因。
复习目标：1.会分析开关的断开或闭合引起电路中电学物理量的变化.2.会分析滑动变阻器的滑片P 的位置的变化引起电路中电学物理量的变化. 1.电路特点（1）串联电路： （2）并联电路：2.欧姆定律（1）内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比. （2）公式：（3）变形式：3.判断电路连接——可以先简化电路，电流表当导线看，电压表当开路看（图1）4.如何判断电流表测量通过哪个用电器的电流。
方法：看电流表与哪个用电器串联，则就测通过那个用电器的电流（如图2、图3).5.如何判断电压表测哪部分电路两端的电压。
方法：电压表与哪个用电器并联就测哪个用电器两端的电压（如图5）212121111R R R U U U I I I +===+=电阻关系：电压关系：电流关系：RU I =IU R IRU ==21 2121 R R R U U U I I I + = + = = = 电阻关系： 电压关系： 电流关系： A 3A 2 V 3 V 1V 2 A 1R R VVVRR图1-2A 1 A 2L LA LLV 1 V 2 LL 图54 / 9类型一：滑动变阻器的P 的位置的变化引起电路中电流表、电压表示数的变化。
1、串联电路中滑动变阻器的滑片的位置的变化引起电流表、电压表的变化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
动态电路专题
一、方法导思
动态电路问题基本解题思想是：
1、分析电路连接方式（推荐电流法分析电路）。
对于复杂电路要尽可能化繁为简：例如分析电路时，去掉电压表，将电流表当成导线。
最终能将复杂电路等效电路图画出来。
2、确定各表测量对象。
（还原电压表和电流表。
利用电流法判断各电表所测电流电压值）
3、分析电阻的变化情况：变阻器滑片的移动以及断开（或闭合）开关时，电路电阻如何变化。
4、动态电路问题要结合串并联电路规律进行分析和判断。
5、动态电路中极值问题要从最大电流和最大电压两个方面分别进行讨论分析。
二、典例精析
例1 如图所示电路，电源电压保持6V不变，灯泡型号为“4V，2W”，滑动变阻器铭牌上标有为“20Ω，1A”按要求完成下列问题。
（1）根据电路图，将实物电路
（2）闭合开关S后，将滑片向左移动，电流表示数将（填变大、变小或不变）；电压表示数将（填变大、变小或不变）；若闭合电开关S后，过了一会儿，电压表和电流表的示数均为零，除L1和R2外，其他元件均完好且电路连线正确，则故障可能是__________________。
（3）假设灯泡电压不随温度的变化而变化，若电流表和电压表都选的小量程，为了保护电路各元件，滑动变阻器的取值范围是。
此电路最大功率为（写出分析计算过程）
*例2在图所示电路中，电源电压6V恒定，电流表的量程为0～0.6A，电压表的量程为0～3V，灯L1和L2的规格分别为“6V 1.8W”和“6V 1.2W”，滑动变阻器R的规格为“50Ω1.5A”，不计温度对灯丝电阻的影响．求：
(1)滑动变阻器的滑片P放在a端时，闭合S1、S2、S3后，电压表和电流表的读数是多少?
(2)若两灯中只允许一盏灯工作，且要求电路元件安全使用，在滑片移动过程中，整个电路至少消耗多少电功率?
三、针对练习
1、如右图所示，滑动变阻器向右移动时，电压表的示数将；电流表的示数将。
2、如右图所示电路，回答下列问题（灯泡电阻一定）（1）若A1示数为0.4A，则A2的示数 0.4A；（填大于、等于或小于）
（2）此电路是联电路，V1测两端电压，V2测电压。
（3）滑动变阻器往右滑动时，各电表的示数变化情况V1将；V2将；A1将；A2将；V1/A1的比值将；V2/A1的比值将。
（以上均填变大、变小或不变）
3、如图所示电路，已知R1=18Ω，R2铭牌上标有100Ω，1A ，电源电压为24V ，在连电路时，已知电流表选的0——0.6A 量程，电压表选的0——15V 量程，为了保护电路个元件，滑动变阻器所取得阻值范围应该为多少？
四、课后练习
1、如图15-38所示的电路，当滑动变阻器的滑片向右移动时，电流表、电压表的示数变化情况分别是（ ）。
A ．变大，变大
B ．变小，变小
C ．变小，不变
D ．变大，不变
2、如图15-40所示的电路，滑动变阻器的滑片P 向右移动时，各电表示数变化情况是（ ）
A ．V 1增大，V 2减小，A 减小
B ．V 1增大，V 2减小，A 增大
C ．V 1减小，V 2增大，A 增大
D ．V 1减小，V 2增大 A 减小
3、如左下图所示，是一种自动测定油箱内油面高度的装置，R 是转动式变阻器，它的金属滑片P 是杠杆的一端，下列说法正确的是（ ）
A ．油位越高，R 两端的电压越大
B ．R 、R 0在电路中是并联的
C ．油位越高，流过R 的电流越大
D ．油量表是由电流表改装而
4、如右上图所示，电源电压不变，闭合开关S ，将滑动变阻器的滑片P 向右端滑动过程中，电流表A1和A2，电压表V 的示数变化情况是（ ）
A ．A1示数变小，A2示数变小，V 示数不变
B ．A1示数不变，A2示数变小，V 示数不变
C ．A1示数不变，A2示数变大，V 示数变小
D ．A1示数变小，A2示数变大，V 示数变小
5、如图15-40所示的电路，滑动变阻器的滑片P 向右移动时，
各电表示数变化情况是V1将 ；V2将 ；
A 将 ；V1/A 的比值将 ；V2/A 的比值
将 。
（以上均填变大、变小或不变）
图15-40
图15-40
6、下列各图15-33中，滑动变阻器滑片P移动时，电压表、电流表的示数各怎样变化：
若滑片P向右移动：若滑片P向左移动：
电流表示数；电流表示数；
电压表示数；电压表示数；
7、在左下图所示的电路中，电源电压保持不变。
闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A1的示数将，电压表V与电流表A示数的比值将。
(均选填“变大”、“不变”或“变小”)。
8、某校物理兴趣小组设计了一种“电子秤”，实际上是压力测量仪，用它来称量物体的重力，如图4所示。
图中A为金属片，B为金属板，R1 = 24Ω, R2是最大值为72Ω的滑动变阻器，电源电压为12V不变．当称量物体重力达到最大值时，R2两端的电压为 V 9、为参加全国青少年创新大赛，小强运用电学知识设计了一个电子身高测量仪，如图所示，其中，电源电压恒为6V，定值电阻R0=5Ω； R是一只固定着的、竖直放置的硬电阻棒，总长为30cm，总电阻为15Ω，其接入电路的电阻与接入电路的棒长成正比；金属棒cd和MP（右端P是滑片）与电路接触良好，电阻不计。
（1）定值电阻R0在电路中的作用是。
（2）当滑片P分别在a，b两点时，电流表和电压表的示数分别为多少？
（3）小强和小明分别用该测量仪测量时，电流表的示数分别为0.5A和0.6A，已知小强的身高为170cm，则小明的身高为多少？。
