X射线应力测定总结
X射线衍射方法测量残余应力的原理与方法
X射线衍射方法测量残余应力的原理与方法-STRESSX射线衍射方法测量残余应力的原理与方法什么是残余应力？外力撤除后在材料内部残留的应力就是残余应力。
但是，习惯上将残余应力分为微观应力和宏观应力。
两种应力在X射线衍射谱中的表现是不相同的。
微观应力是指晶粒内部残留的应力，它的存在，使衍射峰变宽。
这种变宽通常与因为晶粒细化引起的衍射峰变宽混杂在一起，两者形成卷积。
通过测量衍射峰的宽化，并采用近似函数法或傅立叶变换方法来求得微观应力的大小。
宏观应力是指存在于多个晶体尺度范围内的应力，相对于微观应力存在的范围而视为宏观上存在的应力。
一般情况下，残余应力的术语就是指在宏观上存在的这种应力。
宏观残余应力（以下称残余应力）在X射线衍射谱上的表现是使峰位漂移。
当存在压应力时，晶面间距变小，因此，衍射峰向高度度偏移，反之，当存在拉应力时，晶面间的距离被拉大，导致衍射峰位向低角度位移。
通过测量样品衍峰的位移情况，可以求得残余应力。
X射线衍射法测量残余应力的发展X射线衍射法是一种无损性的测试方法，因此，对于测试脆性和不透明材料的残余应力是最常用的方法。
20世纪初，人们就已经开始利用X射线来测定晶体的应力。
后来日本成功设计出的X射线应力测定仪，对于残余应力测试技术的发展作了巨大贡献。
1961年德国的E.Mchearauch提出了X射线应力测定的sin2ψ法，使应力测定的实际应用向前推进了一大步。
X射线衍射法测量残余应力的基本原理Ｘ射线衍射测量残余内应力的基本原理是以测量衍射线位移作为原始数据，所测得的结果实际上是残余应变，而残余应力是通过虎克定律由残余应变计算得到的。
其基本原理是：当试样中存在残余应力时，晶面间距将发生变化，发生布拉格衍射时，产生的衍射峰也将随之移动，而且移动距离的大小与应力大小相关。
用波长λ的X射线，先后数次以不同的入射角照射到试样上，测出相应的衍射角2θ，求出2θ对sin2ψ的斜率M，便可算出应力σψ。
8,二X射线应力测定详解
0=0
0=45
N
N*
衍射线
N
入射线
N*
0=45
衍射线
x
HKL
x
HKL
无论是固定法还是固定0法，选取晶面方位角的方式均可采用：
（1）0-45法
（2）sin2法 注意一下几点： （1）两种方法方位角的差异。 （2）过去一般选0、15、30、45 2
3 3
,
第七章 应力的测定
第一节 内应力的定义：
材料的内应力系指当产生应力的因素消失时（如外力 已去除、温度已达均匀、相变已停止），由于不均匀 的塑性变形或相变使得材料内部依然存在并自身保持 平衡的应力。
残余应力的分类
宏观应力（第一类应力） 在物体较大范围内存在并保持平衡的应力。衍射线产生位移
微观应力（第二类应力）
（2）固定0法 — X-射线应力仪法
对于大型工件，难以在衍射仪上测定。该方法就是适应大型工件而 建立的，专门用于大型工件残余应力的测定—X射线应力仪。
特点：测试时入射光源和工件均固定不动，计数管单独扫描。 0是入射线与样品法线的夹角，由于测定时固定0不动，故称固定 0法 。 N
0
N*
90
令
K E ctg 0 2(1 ) 180
2 M sin 2
K M
K — 应力常数， M —（2-sin2）直线
的斜率
如何获得 M （即 2 — sin2直线的斜率）？
sin2法
测定0º — 45º 内几个方向上的 某（HKL）晶面的衍射角2 2 0
在晶粒范围内存在并保持平衡的内应力。衍射峰宽化 超微观应力（第三类应力）
X射线衍射方法测量残余应力的原理与方法
X射线衍射方法测量残余应力的原理与方法-STRESSX射线衍射方法测量残余应力的原理与方法什么是残余应力？外力撤除后在材料部残留的应力就是残余应力。
但是，习惯上将残余应力分为微观应力和宏观应力。
两种应力在X射线衍射谱中的表现是不相同的。
微观应力是指晶粒部残留的应力，它的存在，使衍射峰变宽。
这种变宽通常与因为晶粒细化引起的衍射峰变宽混杂在一起，两者形成卷积。
通过测量衍射峰的宽化，并采用近似函数法或傅立叶变换方法来求得微观应力的大小。
宏观应力是指存在于多个晶体尺度围的应力，相对于微观应力存在的围而视为宏观上存在的应力。
一般情况下，残余应力的术语就是指在宏观上存在的这种应力。
宏观残余应力（以下称残余应力）在X射线衍射谱上的表现是使峰位漂移。
当存在压应力时，晶面间距变小，因此，衍射峰向高度度偏移，反之，当存在拉应力时，晶面间的距离被拉大，导致衍射峰位向低角度位移。
通过测量样品衍峰的位移情况，可以求得残余应力。
X射线衍射法测量残余应力的发展X射线衍射法是一种无损性的测试方法，因此，对于测试脆性和不透明材料的残余应力是最常用的方法。
20世纪初，人们就已经开始利用X射线来测定晶体的应力。
后来日本成功设计出的X射线应力测定仪，对于残余应力测试技术的发展作了巨大贡献。
1961年德国的E.Mchearauch提出了X射线应力测定的sin2ψ法，使应力测定的实际应用向前推进了一大步。
X射线衍射法测量残余应力的基本原理Ｘ射线衍射测量残余应力的基本原理是以测量衍射线位移作为原始数据，所测得的结果实际上是残余应变，而残余应力是通过虎克定律由残余应变计算得到的。
其基本原理是：当试样中存在残余应力时，晶面间距将发生变化，发生布拉格衍射时，产生的衍射峰也将随之移动，而且移动距离的大小与应力大小相关。
用波长λ的X射线，先后数次以不同的入射角照射到试样上，测出相应的衍射角2θ，求出2θ对sin2ψ的斜率M，便可算出应力σψ。
Ｘ射线衍射方法主要是测试沿试样表面某一方向上的应力σφ。
X射线应力测定方法.pdfDOC
X 射线应力测定技术预备知识一、X 射线的本质与产生1、X 射线的本质1895 年德国物理学家伦琴发现了 X 射线。
1912年德国物理学家劳埃等人成功地观察到 X 射线在晶体中的衍射现象，从而证实了 X 射线在本质上是一种电磁波。
依据电磁波的波长，从 3×10－4m 以上到10－13m 以下，可以把它们分别称为无线电波、红外线、可见光、紫外线、X 射线、γ射线和宇宙射线 等（如图 1 所示）。
X 射线的波长范围在 10－12m ～ 10 － 8m 之间。
用于衍射分析的 X 射线波长通常在0.05nm ～0.25nm 范围，用于金属材料透视的 X 射线 波长为 0.1nm ～0.005 nm ，甚至更短。
实验证明，波长越长的电磁波，其波动性越明 显，波长越短的电磁波，其粒子性越明显。
X 射线 和可见光、紫外线同其它基本粒子一样都同时具有 波动性和粒子性二重特性。
正因为它们的具有波动 性，光的干涉衍射现象才得以圆满解释；也正因为 它们的粒子性，探测器才可以接收到一个个不连续的 图1、电磁波谱光量子。
反映波动性的波长λ、频率υ与反映粒子性 各个区域的上下限难以明确指定，本图中各种电磁波的边界是臆定的的光子能量ε之间存在以下关系： ε＝h υ＝hc/λ 式中 h 为普朗克常数，h ＝6.626×10－34J ·s ；c 为光速，也是 X 射线的传播速度，c ＝2.2998 ×108m/s 。
2、X 射线的产生 研究证明，当高速运动的电子束（即阴极射线）与物体碰撞时，他们的运动便急遽的 被阻止，从而失去所具有的动能，其中一小部分能量变成 X 射线的能量，发生 X 射线，而 大部分能量转变成热能，使物体温度升高。
从原则上讲，所有基本粒子（电子、中子、质子 等）其能量状态发生变化时，均伴随有 X 射线辐射。
通常使用的 X 射线都是从特制的 X 射 线管中产生的。
图 2 是 X 射线管的结构和产生 X 射线示意图。
X射线衍射法残余应力测试

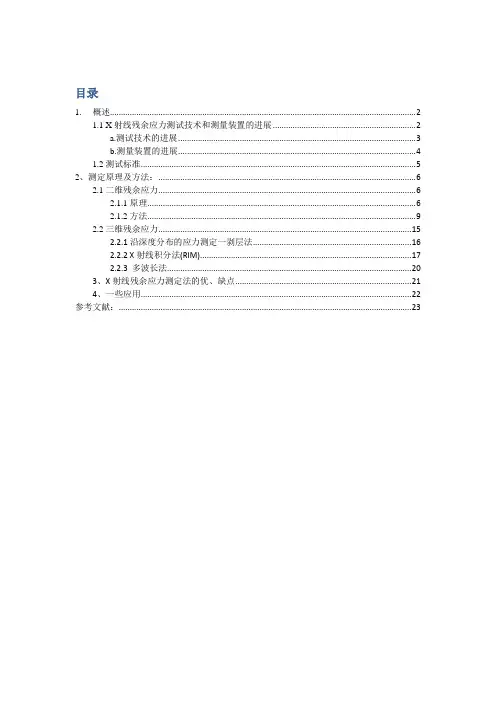

目录1.概述 (2)1.1 X射线残余应力测试技术和测量装置的进展 (2)a.测试技术的进展 (3)b.测量装置的进展 (4)1.2测试标准 (5)2、测定原理及方法： (6)2.1二维残余应力 (6)2.1.1原理 (6)2.1.2方法 (9)2.2三维残余应力 (15)2.2.1沿深度分布的应力测定一剥层法 (16)2.2.2 X射线积分法(RIM) (17)2.2.3 多波长法 (20)3、X射线残余应力测定法的优、缺点 (21)4、一些应用 (22)参考文献： (23)X射线衍射法残余应力测试原理、计算公式、测试方法的优缺点、目前主要应用领域。
1.概述X射线法是利用X射线入射到物质时的衍射现象测定残余应力的方法。
包括X射线照相法、X射线衍射仪法和X射线应力仪法。
1.1 X射线残余应力测试技术和测量装置的进展早在1936年，Glocker等就建立了关于x射线应力测定的理论。
但是当时由于使用照相法，需要用标准物质粉末涂敷在被测试样表面以标定试样至底片的距离，当试样经热处理或加工硬化谱线比较漫散时，标准谱线与待测谱线可能重叠，测量精度很低，因此，这种方法未受到重视，直到二十世纪四十年代末还有人认为淬火钢的应力测定是不可能的。
只有在使用衍射仪后，X射线应力测定才重新引起人们的重视，并在生产中日渐获得广泛应用。
美国SAE在巡回试样测定的基础上，于1960年对X射线应力测定技术进行了全面的讨论。
日本于1961年在材料学会下成立了X射线应力测定分会，并在1973年颁布了X射线应力测定标准方法。
a.测试技术的进展在二十世纪五十年代，X射线应力测定多采用0°~ 45°法(又称两次曝光法)，这种方法在dψϕ与sin2ψ有较好的线性关系时误差不大，但当试件由于各种原因，dψϕ与sin2ψ偏离离直线关系时，0°~ 45°法就会产生很大误差。
为了解决这个问题，德国E.Macherauch在1961年提出了X射线应力测定的sin2ψ法，使x射线应力测定的实际应用向前迈进了一大步。
X射线应力测定实验原理及方法上海交通大学材料科学与工程学院
作用与平衡范围较大，
多晶体
入射线多晶体
衍射峰
入射线
衍射线
多晶体
多晶体
2θ
入射线
衍射线
衍射峰
衍射角
2θ
2d Sin θ= n λ布拉格定律d λ
X射线波长
晶面间距
θ布拉格角衍射角衍射角的1/2
衍射晶面法线2θ
试样表面法线
衍射晶面法线
2θ
衍射晶面法线
试样表面法线ΨΨ衍射晶面方位角
2θ
在无应力状态下
在各个晶粒当中
所选 ( h k l ) 晶面间距 d 均相等多晶体无应力状态
2θ衍射峰衍射角
在无应力状态下
不论X射线从哪个方向入射
即不论Ψ角为何值
同一 ( h k l ) 晶面产生的衍射峰，根据布拉格定律
其衍射角2θ应该相等。
多晶体
多晶体拉应力状态
晶面间距d变小
多晶体拉应力状态
晶面间距d变大多晶体拉应力状态
即Ψ=0°确定衍射晶面法线使之与试样表面法线重合
确
定
衍
射
晶
面
法
线
多晶体拉应力状态
计数管扫描
入射线衍射线
多晶体拉应力状态
衍射峰多晶体拉应力状态
多晶体拉应力状态
2θ
衍射角根据 2d Sin θ= n λ
晶面间距d变小
变大
Ψ
试
样
表
面
法
线
多晶体拉应力状态
Ψ
在拉应力状态
参与衍射的晶面间距 d 变大
根据布拉格定律
2d Sinθ= nλ
2θ
衍射角2θ变小。
X射线应力测定技术预备知识
X 射线应力测定技术预备知识一、X 射线的本质与产生1、X 射线的本质1895年德国物理学家伦琴发现了X 射线。
1912年德国物理学家劳埃等人成功地观察到X 射线在晶体中的衍射现象，从而证实了X 射线在本质上是一种电磁波。
依据电磁波的波长，从3×10－4m 以上到10－13m 以下，可以把它们分别称为无线电波、红外线、可见光、紫外线、X 射线、γ射线和宇宙射线等（如图1所示）。
X 射线的波长范围在10－12m ～ 10－8m 之间。
用于衍射分析的X 射线波长通常在0.05nm ～0.25nm 范围，用于金属材料透视的X 射线波长为0.1nm ～0.005 nm ，甚至更短。
实验证明，波长越长的电磁波，其波动性越明显，波长越短的电磁波，其粒子性越明显。
X 射线和可见光、紫外线同其它基本粒子一样都同时具有波动性和粒子性二重特性。
正因为它们的具有波动性，光的干涉衍射现象才得以圆满解释；也正因为它们的粒子性，探测器才可以接收到一个个不连续的光量子。
反映波动性的波长λ、频率υ与反映粒子性的光子能量ε之间存在以下关系：ε＝h υ＝hc/λ式中 h 为普朗克常数，h ＝6.626×10－34J ·s ；c 为光速，也是X 射线的传播速度，c ＝2.2998×108m/s 。
2、X 射线的产生研究证明，当高速运动的电子束（即阴极射线）与物体碰撞时，他们的运动便急遽的被阻止，从而失去所具有的动能，其中一小部分能量变成X 射线的能量，发生X 射线，而大部分能量转变成热能，使物体温度升高。
从原则上讲，所有基本粒子（电子、中子、质子等）其能量状态发生变化时，均伴随有X 射线辐射。
通常使用的X 射线都是从特制的X 射线管中产生的。
图2是X 射线管的结构和产生X 射线示意图。
灯丝上的热电子在高电压的作用下以高速度撞击阳极靶面，就从靶面上产生X 射线，并通过管壁上的铍窗放射出来。
图2、X 射线管的一般结构示意图图1、电磁波谱 各个区域的上下限难以明确指定，本图中各种电磁波的边界是臆定的3、连续X 射线谱和标识X 射线谱从X 射线管发出的X 射线分为两种：一种是波长连续变化的X 射线，构成连续X 射线谱，和白色可见光相类比。
X射线应力测定分析
X射线应力测定
金属材料及其制品在冷、热加工（如切削、装配、 冷拉、冷轧、喷丸、铸造、锻造、热处理、电镀 等）过程中，常常产生残余应力。残余应力对制 品的疲劳强度、抗应力腐蚀疲劳、尺寸稳定性和 使用寿命有着直接的影响。
研究和测定材料中的宏观残余应力有巨大的实际 意义，例如可以通过应力测定检查消除应力的各 种工艺的效果；可以通过应力测定间接检查一些 表面处理的效果；可以预测零件疲劳强度的贮备 等等。因此研究和测定材料中的宏观残余应力在 评价材料强度、控制加工工艺、检验产品质量、 分析破坏事故等方面是有力的手段
测定残余应力的方法有电阻应变片法、机械引伸仪法、小孔 松弛法、超声波、光弹性复膜法和X射线法等。但是用X射线 测定残余应力有以下优点：
1.X射线法测定表面残余应力为非破坏性试验方法。 2.塑性变形时晶面间距并不变化，也就不会使衍射线位移，
因此，X射线法测定的是纯弹性应变。用其他方法测得的应变， 实际上是弹性应变和塑性应变之和，两者无法分辨。 3.X射线法可以测定1~2mm以内的很小范围内的应变，而其他 方法测定的应变，通常为20~30mm范围内的平均。 4.X射线法测定的是试样表层大约10μm深度内的二维应力。 采用剥层的办法，可以测定应力沿层深的分布。 5.可以测量材料中的三类应力。
X射线残余应力测定原理
在诸多测定残余应力的方法中，除超声波法外， 其他方法的共同点都是测定应力作用下产生的 应变，再按虎克定律计算应力。X射线残余应 力测定方法也是一种间接方法，它是根据衍射 线条的θ角变化或衍射条形状或强度的变化来 测定材料表层微小区域的应力。
单轴应力测定原理
在理想的多晶体材料中，晶粒 大小适中均匀，取向任意。当 无应力作用时各个晶粒同一 （HKL）晶面的间距不变，为d0。 当受到应力作用时，各个晶面 间距因其与应力轴的夹角和应 力大小而变化。上述分析可见， 在应力σy作用下与试样表面垂 直的晶面间距do扩张为dn。若 能测得该晶面间距的扩张量 Δd=dn-do，则应变εy=Δd/do， 根据弹性力学原理，应力为：
X射线应力测定分析复习进程
平面应力测定原理
当切应力为零，仅存在 三个相互垂直的主应力 σ1、σ2、σ3时。空间 任一方向ψ（图中的OA 方向）的正应力为：
σψ=a12σ1 +a22σ2+a32σ3
平面应力测定原理
式中α1、α2、α3为σψ对应方向的方向余
弦。有：aa12
sin cos sin sin
a3 cos 1sin2
σy = Eεy = EΔd/do (1)
单轴应力测定原理
似乎问题可以解决。但从试验技术讲，X射线残 余应力测定尚无法测得这个方位上的晶面间距变 化。但由材料力学可知，从z方向和x方向的变化 可以间接推算y方向的应变。对于均匀物质有
εx=εz=-νεy
(2)
ν为材料的泊松比。对于多晶体试样，总有若干个 晶粒中的(hkl)晶面与表面平行，晶面法线为N， 在应力σy作用下，这一晶面间距的变化（缩小） 是可测的，如晶面间距在应力作用下变为dn，则 z方向反射面的晶面间距变化Δd=dn-do，则
4
同理，任一方向的正应变为：
εψ = a12ε1+a22ε2+a32ε3
5
而描述主应力和主应变两者关系的广义胡
克定律为：
1 2 3
1
E 1
E 1
E
1 2 2 1 3 1
3
3
2
6
平面应力测定原理
将（4）代入（3）有：
sc i n 2 o 1 s s s i 2 n i 2 n 1 s 2 i 3 n 7
εz =（dn-do）/do
(3)
单轴应力测定原理
将（2）、（2）代入（1）可以算得σy。
yEyE(Z)Ednd0d0
通过这种方法我们可以测定y方向的应力。 Z方向的晶面间距的变化可以通过测量衍射 线条位移Δθ获得。
应力试验工作总结
应力试验工作总结应力试验是一种常见的工程测试方法，用于评估材料或结构在不同应力条件下的性能和稳定性。
在进行应力试验工作时，需要严格遵守操作规程和安全标准，以确保测试结果的准确性和可靠性。
以下是我对应力试验工作的总结和体会。
首先，进行应力试验前需要对测试设备进行严格的检查和校准，确保设备的正常运行和准确性。
在进行试验过程中，需要严格控制试验条件，包括温度、湿度、加载速度等因素，以保证测试结果的可比性和准确性。
其次，应力试验过程中需要严格遵守操作规程和安全标准，确保操作人员和设备的安全。
在进行试验操作时，需要注意操作技巧和步骤，避免操作失误导致的意外事故。
同时，需要配备必要的安全防护设备，如安全帽、护目镜、手套等，以保护操作人员的安全。
另外，应力试验的数据处理和分析也是非常重要的一环。
在进行试验后，需要对测试数据进行及时和准确的处理和分析，得出测试结果并进行合理的解释。
同时，需要对测试数据进行统计分析，评估试验结果的可靠性和稳定性。
最后，应力试验工作需要密切配合相关部门和人员，确保工作的顺利进行和结果的准确可靠。
在进行试验前，需要与相关部门和人员进行充分的沟通和协调，明确试验的目的和要求。
在试验过程中，需要及时和相关人员进行沟通和交流，解决试验中遇到的问题和困难。
总的来说，应力试验工作需要严格遵守操作规程和安全标准，确保测试结果的准确性和可靠性。
同时，需要注意试验过程中的数据处理和分析，确保测试结果的科学性和可靠性。
通过对应力试验工作的总结和体会，我相信在今后的工作中能够更加严谨和专业地进行应力试验工作，为工程项目的安全和稳定性提供可靠的数据支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
平面应力测定原理
当切应力为零，仅存在 三个相互垂直的主应力 σ1、σ2、σ3时。空间 任一方向ψ（图中的OA 方向）的正应力为： σψ=a12σ1 +a22σ2+a32σ3
平面应力测定原理
式中α1、α2、α3为σψ对应方向的方向余 a sin cos 弦。有： a sin sin a cos 1 sin 4 同理，任一方向的正应变为： εψ = a12ε1+a22ε2+a32ε3 5 而描述主应力和主应变两者关系的广义胡 克定律为： 1 E 1 6
测定残余应力的方法有电阻应变片法、机械引伸仪法、小孔 松弛法、超声波、光弹性复膜法和X射线法等。但是用X射线 测定残余应力有以下优点： 1.X射线法测定表面残余应力为非破坏性试验方法。 2.塑性变形时晶面间距并不变化，也就不会使衍射线位移， 因此，X射线法测定的是纯弹性应变。用其他方法测得的应变， 实际上是弹性应变和塑性应变之和，两者无法分辨。 3.X射线法可以测定1~2mm以内的很小范围内的应变，而其他 方法测定的应变，通常为20~30mm范围内的平均。 4.X射线法测定的是试样表层大约10μm深度内的二维应力。 采用剥层的办法，可以测定应力沿层深的分布。 5.可以测量材料中的三类应力。
X射线残余应力测定原理
在诸多测定残余应力的方法中，除超声波法外， 其他方法的共同点都是测定应力作用下产生的 应变，再按虎克定律计算应力。X射线残余应 力测定方法也是一种间接方法，它是根据衍射 线条的θ角变化或衍射条形状或强度的变化来 测定材料表层微小区域的应力。
单轴应力测定原理
在理想的多晶体材料中，晶粒 大小适中均匀，取向任意。当 无应力作用时各个晶粒同一 （HKL）晶面的间距不变，为d0。 当受到应力作用时，各个晶面 间距因其与应力轴的夹角和应 力大小而变化。上述分析可见， 在应力σy作用下与试样表面垂 直的晶面间距do扩张为dn。若 能测得该晶面间距的扩张量 Δd=dn-do，则应变εy=Δd/do， 根据弹性力学原理，应力为： σy = Eεy = EΔd/do (1)
单轴应力测定原理
似乎问题可以解决。但从试验技术讲，X射线残余 应力测定尚无法测得这个方位上的晶面间距变化。 但由材料力学可知，从z方向和x方向的变化可以 间接推算y方向的应变。对于均匀物质有 εx=εz=-νεy (2) ν为材料的泊松比。对于多晶体试样，总有若干 个晶粒中的(hkl)晶面与表面平行，晶面法线为N， 在应力σy作用下，这一晶面间距的变化（缩小） 是可测的，如晶面间距在应力作用下变为dn，则z 方向反射面的晶面间距变化Δd=dn-do，则 εz =（dn-do）/do (3)
E
平面应力测定原理
此时ε3可由平行于试样表面的晶面间距d值的变 dn d0 化而测得，即：
3
d0 E
1 2 主应力的和 （σ1+σ2），但我们需要的是平面上某个方向上 的应力如图中与σ1夹角为φ的OB方向的应力σφ。 测定这一方向应力的思路是首先测定与试样表面 平行的晶面的应变ε3，再将试样或入射线旋转ψ 角，测定与试样表面成ψ角晶面的应变εψ，通 过ε3和εψ，根据弹性力学原理可求出φ方向的 应力σФ。下面来推导求算应力的表达式。
X射线法的不足之处
X射线法也有许多不足之处：测试设备费 用昂贵；受穿透深度所限，只能无破坏地 测表面应力，若测深层应力，也需破坏试 样；当被测工件不能给出明锐的衍射线时， 测量精确度不高。能给出明锐衍射峰的试 样，其测量误差约为 ±2×107Pa(±2kgf/mm2)；试样晶粒尺寸 太大或太小时，测量精度不高；大型零件 不能测试；运动状态中的瞬时应力测试也 有困难。
单轴应力测定原理
将（2）、（2）代入（1）可以算得σy。
Z E dn d0 y E y E ( ) d 0
通过这种方法我们可以测定y方向的应力。 Z方向的晶面间距的变化可以通过测量衍射 线条位移Δθ获得。
平面应力测定原理
一般情况下，材料的应力状态并非是单轴 应力那么简单，在其内部单元体通常处于 三轴应力状态。由于X射线只能照射深度 10-30μm左右的表层，所以X射线法测定 的是表面二维的平面应力。 根据弹性力学，在一个受力的物体内可以 任选一个单元体，应力在单元体的各个方 向上可以分解为正应力和切应力。
平面应力测定原理
X射线衍射对应力测定
X射线应力测定
金属材料及其制品在冷、热加工（如切削、装配、 冷拉、冷轧、喷丸、铸造、锻造、热处理、电镀 等）过程中，常常产生残余应力。残余应力对制 品的疲劳强度、抗应力腐蚀疲劳、尺寸稳定性和 使用寿命有着直接的影响。 研究和测定材料中的宏观残余应力有巨大的实际 意义，例如可以通过应力测定检查消除应力的各 种工艺的效果；可以通过应力测定间接检查一些 表面处理的效果；可以预测零件疲劳强度的贮备 等等。因此研究和测定材料中的宏观残余应力在 评价材料强度、控制加工工艺、检验产品质量、 分析破坏事故等方面是有力的手段
适当调整单元体的方向，总可以找到一个 合适的方位，使单元体的各个平面上切应 力为零，仅存在三个相互垂直的主应力 σ1、σ2、σ3。对于平面应力来说（见图 4-6），只存在两个主应力σ1、σ2与试样 表面平行，垂直于表面的主应力σ3 = 0。 但是垂直于表面的主应变ε3不等于零。 对各向同性的材料，有： 3 1 2 1 2
残余应力
残余应力是材料及其制品内部存在的一种 内应力，是指产生应力的各种因素不存在 时，由于不均匀的塑性变形和不均匀的相 变的影响，在物体内部依然存在并自身保 持平衡的应力。通常残余应力可分为宏观 应力、微观应力和点阵静畸变应力三种， 分别称为第一类应力、第二类应力和第三 类应力。
X射线应力测定
