钢板桩围堰技术要求
钢板桩围堰技术要求
钢板桩围堰是使用钢板桩建成的临时结构，用于支撑基坑，保护施工安全。
以下是钢板桩围堰技术要求：
1. 钢板桩的选用：根据工程特点、地质条件、施工条件、环境因素等，选择适当的钢板桩型号和规格。
2. 钢板桩的加工与制作：确保钢板桩的质量和精度，对钢板桩进行必要的加工和改造，以满足工程需要。
3. 钢板桩的打设：根据施工方案和定位测量数据，准确地将钢板桩打入地下，形成稳定的围堰结构。
4. 围堰内的排水：在围堰内设置排水系统，及时排除围堰内的渗水和积水，保持围堰的干燥和稳定。
5. 监测与维护：对围堰进行定期监测和维护，及时发现和处理围堰的异常情况，确保围堰的安全和稳定。
6. 拆除与回收：在工程结束后，按照规定程序和要求对围堰进行拆除和回收，保障环境安全和资源利用。
7. 技术管理与安全措施：遵循相关法规和规范，加强技术管理和安全措施，确保钢板桩围堰施工的安全和质量。
以上技术要求仅供参考，具体要求可能会因工程实际情况而有所不同。
在实际应用中，应结合具体情况进行调整和完善。

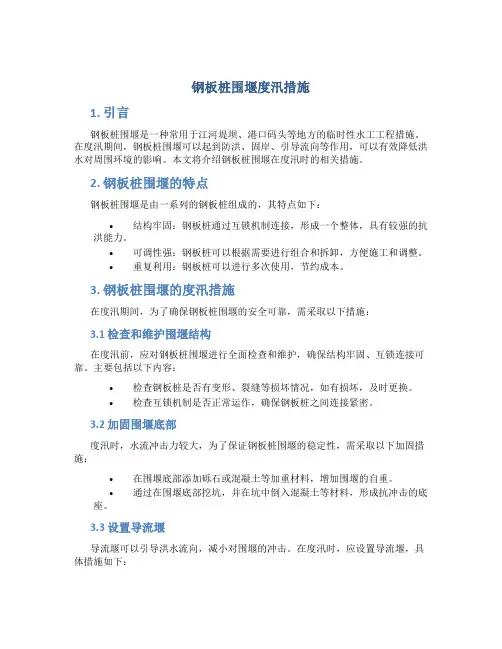

钢板桩围堰度汛措施
钢板桩围堰度汛措施1. 引言钢板桩围堰是一种常用于江河堤坝、港口码头等地方的临时性水工工程措施。
在度汛期间，钢板桩围堰可以起到防洪、固岸、引导流向等作用，可以有效降低洪水对周围环境的影响。
本文将介绍钢板桩围堰在度汛时的相关措施。
2. 钢板桩围堰的特点钢板桩围堰是由一系列的钢板桩组成的，其特点如下：•结构牢固：钢板桩通过互锁机制连接，形成一个整体，具有较强的抗洪能力。
•可调性强：钢板桩可以根据需要进行组合和拆卸，方便施工和调整。
•重复利用：钢板桩可以进行多次使用，节约成本。
3. 钢板桩围堰的度汛措施在度汛期间，为了确保钢板桩围堰的安全可靠，需采取以下措施：3.1 检查和维护围堰结构在度汛前，应对钢板桩围堰进行全面检查和维护，确保结构牢固、互锁连接可靠。
主要包括以下内容：•检查钢板桩是否有变形、裂缝等损坏情况，如有损坏，及时更换。
•检查互锁机制是否正常运作，确保钢板桩之间连接紧密。
3.2 加固围堰底部度汛时，水流冲击力较大，为了保证钢板桩围堰的稳定性，需采取以下加固措施：•在围堰底部添加砾石或混凝土等加重材料，增加围堰的自重。
•通过在围堰底部挖坑，并在坑中倒入混凝土等材料，形成抗冲击的底座。
3.3 设置导流堰导流堰可以引导洪水流向，减小对围堰的冲击。
在度汛时，应设置导流堰，具体措施如下：•在洪峰水位处横向设置导流堰，通过引导洪水流向改变洪水的流动方向。
•导流堰的设置应根据实际情况确定，确保洪水能够顺利流入指定方向。
3.4 监测围堰变形情况度汛期间，应对钢板桩围堰的变形情况进行监测，及时发现问题，确保钢板桩围堰的稳定性。
监测措施包括：•安装变形检测设备，定期监测桩体变形情况。
•建立监测系统，实时监测围堰的水平位移和垂直位移情况。
4. 度汛期间的安全措施在度汛期间，为了确保施工人员的安全，需要采取以下安全措施：•指定专人负责钢板桩围堰的巡查和检测工作，确保桩体的稳定性。
•提供必要的个人防护装备，如安全帽、防滑鞋等。
钢板桩围堰施工
钢板桩围堰施工一、概述钢板桩围堰施工是一种非常常见的深基坑支撑结构，被广泛应用于建筑、市政等工程领域中。
它的优点在于施工方便，可重复使用，安装快速、稳定可靠等。
本文将介绍钢板桩围堰的施工流程以及常见问题的处理方法。
二、钢板桩围堰的施工流程1. 现场勘测与准备在进行任何一项土建工程前，现场勘测都是必不可少的一步。
在进行钢板桩围堰施工前，首先需要确认施工区域，根据设计方案和现场实际情况，确定桩身厚度、深度等参数，制定具体施工方案。
2. 开挖基坑在完成现场勘测后，开始进行基坑的开挖工作。
针对施工方案要求，根据不同的地质情况，并根据设计要求进行基坑的开挖。
3. 钢板桩的制作与预处理制作钢板桩前，要根据设计方案和现场要求预先处理好板料，包括砂光，喷涂油漆，以及表面防锈等处理。
在制作钢板桩时，注意保证加工精度，避免在工程中造成问题。
4. 钢板桩的安装在进行钢板桩的安装工作时，需要首先确定钢板桩的位置和高度。
根据实际情况和设计方案，采用钢板桩拼装机或人工对钢板桩逐步的安装。
在安装钢板桩时，需根据设计方案要求，控制钢板桩垂直度，控制钢板桩长度，在安装过程中还需注意钢板桩的连接和固定。
5. 钢板桩围堰的防水处理在完成钢板桩围堰的安装后，要进行防水处理，采用防水胶带或喷涂防水涂料等防水材料完成围堰的防水处理。
6. 安全检查在完成钢板桩围堰施工后，还需进行安全检查。
对钢板桩的高度、位置、稳定性等进行检查，发现任何问题及时处理。
三、常见问题的处理方法在钢板桩围堰的施工过程中，有一些常见的问题需要特别注意，在实际施工中，要对这些问题进行有效处理。
1. 施工现场环境的处理在钢板桩围堰施工时，需要保证施工现场的干燥，避免污水及泥土进入开挖基坑内部，影响施工。
可采用加固水泥等方式进行处理。
2. 钢板桩安装高度的控制在进行钢板桩的安装时，要根据设计方案要求，控制钢板桩的安装高度，避免安装过程中的误差，影响钢板桩围堰的安全性。
3. 钢板桩长度的控制在安装钢板桩时，要根据设计方案要求，控制钢板桩的长度，保证每一段的钢板桩能够有效连接，保证钢板桩围堰的整体稳固性。
钢板桩围堰施工
钢板桩围堰施工1、钢板桩围堰设计1.1、钢板桩围堰结构围堰采用拉森IV钢板桩，钢板桩每根宽度40cm o钢板桩顶标高高出原地面30Cm,在原地面处设置一圈双拼40c工字钢作钢板桩围橡，并兼作钢板桩施工的导向框，顺桥向设置一道内支撑，四周设置角撑。
根据临近墩105#墩开挖基底地质，初步拟定钢板桩围堰内封底混凝土厚度0.1~0.3米，实际封底厚度根据现场地质条件具体确定。
由于钢板桩底位于砂层中，砂无粘聚力易松散，且钢板桩入土深度是按下端简支情况考虑，钢板桩时刻处于不稳定平衡状态，故基坑开挖完后，封底混凝土须及时施工，尽快利用其强度对钢板桩起一道支撑作用，增加钢板桩的稳定性。
承台结构尺寸为9.8χ7m,为满足承台开挖及模板安装施工工作面要求，结合单根钢板桩宽度，钢板桩围堰和承台之间长边每侧留 1.1米的施工工作面距离，承台钢板桩围堰的平面尺寸为：12x9.2m（一个承台需要106根钢板桩）。
103#墩系梁，桩基直径1.8米，桩中心间距8.2米，考虑系梁施工工作面，系梁钢板桩围堰的平面尺寸为12χ4m（一个系梁80根钢板桩）。
1.2、钢板桩围堰结构受力验算由于承台、系梁基坑开挖深度较大，故在钢板桩顶下30cm处设置一道围橡做内支撑,钢板桩下端打入砂层中，按简支考虑。
设钢板桩的入土深度为t,其最不利工况为基坑开挖完成且封底混凝土浇筑前基坑开挖后，钢板桩受土压力作用，发生挠曲变形，上下两个支撑点。
、b均允许自由转动，基坑内撑由于钢板桩向前挤压，故产生被动土压力Ep,基坑夕M则产生主动土压力EA o验算步骤省略。
1.3、钢板桩施工工艺1.3.1、施工准备(1)、主墩的钻孔桩完成后，移走钻机，拆除钻孔平台。
(2)、在桩基施工完成后,对围堰范围内原地面进行清理片岩除桩基筑岛施工时填筑的片石、砖渣等坚硬杂物，避免在钢板桩插打位置遇到障碍物。
(3)、支撑系统材料加工。
主墩承台围堰支撑系统材料包括双工40c工字钢。
(4)、在钢板桩堆放基地对钢板桩进行分类、整理，发现缺陷随时调整，选用同种型号的钢板桩，进行弯曲整形、修正、切割、焊接，整理出施工需要的型号(拉森IV号钢板桩)、规格(400×170×15.5mm)、数量(12mχ214根)的钢板桩。
钢板桩围堰工程方案
钢板桩围堰工程方案一、项目概述钢板桩围堰工程是一种常用的河道、湖泊等水工建筑工程，用于防止水土流失和保护岸坡安全，具有防洪、排涝、改善土壤条件等功能。
本项目位于某市某河段，河流岸坡较陡峭，存在较多水土流失和岸坡坍塌问题，需要进行钢板桩围堰工程来加固保护。
二、工程内容1. 工程范围：本项目涉及的工程范围主要包括河道两岸的钢板桩围堰、护坡、河床疏浚等工程。
2. 工程特点：本项目所在河段水流湍急，岸坡土质松软，岸坡高差较大，要求围堰工程具有较强的抗冲刷和抗渗透能力。
三、工程设计1. 钢板桩围堰设计：根据实际情况，选择合适的钢板桩规格和长度，采用挤压安装的方式固定在岸坡上，形成一道连续的围堰结构，增强岸坡的稳定性和抗冲刷能力。
2. 护坡设计：在围堰上游和下游设置适当的护坡结构，用以加强岸坡的支撑和防护作用，保护围堰结构不受冲刷和渗透侵蚀。
3. 河床疏浚：对于局部淤积和泥沙堆积严重的地方，需要进行河床疏浚工程，使水流通畅，减少冲刷和渗透对围堰的影响。
四、材料选用1. 钢板桩：选择优质的钢板材料，具有良好的耐腐蚀性和强度，适合在水中长期使用。
2. 护坡材料：选用混凝土、石子等材料，在护坡结构上特别处理，具有良好的抗冲刷和防渗透性能。
3. 基础材料：钢筋混凝土基础，具有坚固的支撑和抗压能力。
五、施工工艺1. 钢板桩安装：采用挤压安装的方式，逐步固定在岸坡上，保证围堰连续性和牢固性。
2. 护坡施工：在围堰上游和下游设置护坡结构，采用混凝土浇筑和铺石工艺，确保护坡的稳定性和防护效果。
3. 河床疏浚：采用机械疏浚和人工清理相结合的方式，清理河床淤积和泥沙堆积。
六、安全监测1. 安全监测：在施工过程中，设立专人负责工程安全监测，及时发现存在的安全隐患并采取相应的安全措施。
2. 工程验收：工程结束后，对围堰结构和护坡工程进行检测和验收，确保工程质量和安全。
七、环保措施1. 环境保护：施工过程中，要严格按照环保要求，避免产生噪音、粉尘和污染，减少对周边环境的影响。
钢板桩围堰计算
钢板桩围堰计算钢板桩围堰计算本承台位于水下，长31.3米，宽8.6米，高3.5米，采用钢板桩围堰施工。
围堰为矩形单壁钢板桩围堰，采用钢管桩作为定位桩，用型钢连接作为纵横向支撑。
钢板桩采用拉森Ⅲ型钢板桩，围堰为33.3m×10.6m的单承台围堰方案。
1、计算取值1)现有水位为+4.5m，计算时按照常水位以上一米取值，即水位取+5.5米；淤泥厚度为h2=2.0m，水深为6.0m，水头高度h1=5.5m。
h3为钢板桩入土深度。
2)淤泥力学参数根据含水量情况取值，内摩擦角θ=50，粘聚力c=0kpa，容重r2=16.5kN/m3.3)淤泥质亚粘土力学参数根据含水量及孔隙比情况取值，内摩擦角θ=20，粘聚力c=20kpa，容重r2=18.5kN/m3.4)围堰分五层支撑，标高分别为+0.25m、+1.05m、+1.85m、+2.65m、+3.45m。
开挖底标高为±。
5)钢板桩采用拉森Ⅲ型钢板桩，截面尺寸为宽0.462m，高1.36m，每米长钢板桩参数力学性能为壁厚0.04m，截面积0.123m2，重量14.5kg/m，截面模量为320cm3/m。
6)型钢采用A3钢材，允许应力[δ]=140Mpa；钢板桩允许应力[δ]=200Mpa。
7)设计流水速率V=2.61m/s。
水流冲击力p=0.8Aγv2/2gh，其中A为阻水面积，γ为水容重，取10KN/m3，v为水流速度，g为重力加速度，取9.8m/s，h为水深，单位为米。
p=29.47kN/m。
2、静水压力计算现有水位标高为+4.5m，型钢支撑中心标高分别为+4.25m、+3.45m、+2.65m、+1.85m、+1.05m，承台底标高为0.河水静水压力为10×5.5=55kN/m2，取一米进行计算，±0m处的总压力P=1.25(P净水+P动水)=1.25×(29.47+55)=105.59kN/m，安全系数为1.25.3、按简支连续梁计算内力和弯矩，受力形式及弯矩如下图所示：弯矩图示：15.4KNm。
钢板桩围堰方案
钢板桩围堰方案一、方案背景钢板桩围堰是一种常见的隔离水体的围护结构，广泛应用于河道、港口、水库等水利工程以及建筑工程中。
它能有效地保护工程施工现场、加固土壤和土石方，起到隔离和稳定的作用。
二、方案概述钢板桩围堰方案是利用钢板桩作为隔水及抗渗结构，将其拼装精准地围合施工区域，阻止水体进入施工现场。
其主要优点包括施工简便、经济实用、施工效率高，以及可反复使用等。
三、施工流程1. 定位测量：在施工现场确定围堰范围，并进行测量，确保围堰精确安装。
2. 安装钢板桩：按照设计要求，将钢板桩嵌入地面，使其紧密连接，形成闭合结构。
桩的定位和垂直度需通过测量进行控制。
3. 密封处理：将钢板桩之间的间隙用地膜、胶条等材料进行密封，防止渗漏。
4. 施工围堰：将围堰区域内的水排出，确保施工现场干燥。
5. 辅助加固：根据需要，在围堰结构的周围进行辅助加固，如加装横梁或加固支撑桩。
四、方案优势1. 施工简便：钢板桩围堰方案施工简单、效率高，不需要特殊施工技术，适用范围广。
2. 经济实用：采用钢板桩围堰方案相比于传统的围堰结构，成本更低。
3. 施工效率高：钢板桩围堰方案具有施工速度快、易于组装和拆卸的优势，大大缩短了工期。
4. 可反复使用：钢板桩可以反复使用，具有良好的经济和环境效益。
五、方案应用钢板桩围堰方案广泛应用于以下领域：1. 水利工程：河道整治、河堤加固、水库建设等。
2. 港口工程：码头建设、泊位修建等。
3. 基础工程：基坑支护、地下工程开挖等。
4. 建筑工程：施工围护、地下室施工等。
六、方案注意事项1. 安全施工：在进行钢板桩围堰施工时，要加强安全防护措施，确保施工人员的人身安全。
2. 质量控制：在施工过程中，应严格按照设计要求进行施工，并定期检查围堰结构的质量，确保围堰的稳定性和密封性。
3. 环境保护：施工过程中要注意水体的污染防控，采取相应的措施，减少施工对周边环境的影响。
七、方案总结钢板桩围堰方案是一种简单实用、经济高效、易于施工和拆卸的围堰结构方案。
钢板桩围堰施工方法及处理措施
钢板桩围堰是由钢板桩组成的一种临时结构，用于围封深基坑、构筑物基础和河道等地方的施工。
本文将介绍钢板桩围堰的施工方法以及相关的处理措施。
一、钢板桩围堰施工方法：1. 基坑测量和设计：在开始施工之前，需要进行基坑的测量和设计，确定围堰的尺寸和布置。
2. 桩机施工：使用桩机在基坑的边缘或预定位置进行钢板桩的下桩施工。
桩机通过振动或打击的力量将钢板桩插入土壤中，直至达到设计要求的深度。
3. 连接钢板桩：在钢板桩下桩后，使用连接件将钢板桩连接在一起，形成一圈或一个闭合的围堰结构。
连接件可以是螺栓、钢板和焊接等。
4. 处理封闭部分：在围堰封闭部分，如桅杆和井筒位置，采用特殊处理方法，确保围堰的完整性和密封性。
常用的处理方法有注浆、透水预应力锚杆等。
5. 固定围堰：在完成围堰的搭建后，需要对其进行固定，以保证其不被外力破坏。
常用的固定方法有使用地锚、桩脚和附加支撑等。
二、钢板桩围堰的处理措施：1. 地基加固：在进行钢板桩围堰施工之前，需要对地基进行必要的加固处理，以提高地基的承载能力和稳定性。
2. 排水处理：在围堰施工过程中，可能会遇到地下水问题。
对于涉及到地下水位较高的情况，需要进行排水处理，将地下水位降至可接受范围。
3. 渗漏控制：钢板桩围堰具有一定的渗漏性，可能会发生渗水现象。
针对这一问题，可以通过注浆、挤密局部渗漏点等方式进行处理，确保围堰的密封性。
4. 环境保护：在进行钢板桩围堰施工时，需要注意环境保护问题。
采取必要的措施，防止土壤侵蚀、重金属污染等对环境的负面影响。
5. 施工监测：对钢板桩围堰施工过程进行监测，及时发现和处理存在的问题，确保工程质量和安全。
总结：钢板桩围堰施工方法及处理措施对于保证施工安全和工程质量至关重要。
在施工过程中，需要根据具体情况进行施工设计和监测，采取相应的措施处理封闭部分、固定围堰等问题，同时注意环境保护和施工安全。
通过科学的施工方法和合理的处理措施，可有效保证钢板桩围堰的施工质量和工程效益。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢板桩围堰施工方法
一、施工准备
（1）钢板桩的整理
钢板桩运到工地后，进行检查分类，编号及登记，然后进行锁口检查，并对有弯曲、破损，锁口不合的均应整修，桩长不够时用焊接，并焊加固板，吊桩孔及拔桩孔事先布好，钻好孔待用。
（2）围笼制作及安装
围笼用木方和型钢制作（本桥采用矩形围堰），做成框架形式，使其能承受轴向力。
接头设在横撑支点处，用夹板连接，安装围笼时，应进行测量定位，先打定位桩，再在定位桩上挂装导框，然后边插打边挂导框。
二、钢板桩围堰施工
（1）插打与合拢
钢板桩插打采用开始的一部分逐块插打，后一部分则插合拢后再打的方法，这样进度快合拢误差小，并在上游边开始，在下游合拢。
插打时注意，从开始时的第一块起，必须保持垂直不偏，打几块稳定后即与导框连接。
（2）采用机具
我们采用振动打拔桩机插打钢板桩。
（3）抽水堵漏
钢板桩围堰的防渗能力较好，但有锁口不密，个别桩入土不够及桩尖打裂打卷等情况，仍有渗漏。
锁口不密处采用木条棉絮麻绒等在板桩内侧嵌塞，或在外测水中撒下大量炉渣、木屑等，随水至漏缝处自行堵塞。
遇其他情况采取相应措施。
三、钢板桩的拔出与整理
拔钢板桩前，一般先降水下（或基坑中）支撑拆除，拆除时有安全措施，拔出钢板桩有时阻力很大，锁口变形及水下混凝土对桩的粘结力等所致。
减少拔桩阻力措施：
1）在打入钢板桩前，将钢板桩与水下混凝土的接触范围内涂以隔离层；
2）在灌注较厚水下混凝土的第一层完毕时，将钢板桩拔起少许以减少粘结
力；
3）采用振动附有液压装置打拔桩机拔桩，在有必要时加高压射水以减少摩阻力；
4）略加锤击使钢板桩与水下混凝土粘结；
5）先拆外导框，向围堰内灌水，使堰内水位高出堰外水位1~1.5m，利用堰内水压力抵消堰外水压力使桩壁与水下混凝土脱离。
对于桩尖的卷口及锁口变形的桩，可加大拔桩的设备能力，将相邻桩一齐拔出，必要时可进行水下切割。
拔桩采用振动打拔桩机，拔出的钢板桩应清理干净、修补整理、涂刷防锈油。
按类型、长度分别编号、登记、堆放整齐再用。
