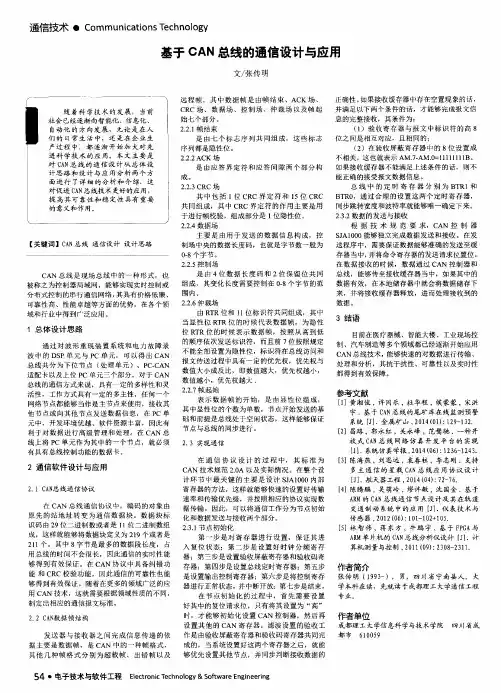

基于 ＣＡ Ｎ总线 的通信设计与应用
文／ 张 传 明
随着 科 学技术 的发 展 ， 当前
社 会 已经逐 渐 向智 能化 、信 息化 、
自动 化 的方 向发展 ，无论 是在 人 们 的 日常生 活 中，还 是 在企 业生 产过 程 中，都逐 渐 开始 加 大对先 进科 学技 术 的应 用。本 文 主要 是
２ ． ２ ． ２ＡＣ Ｋ 场
正确性 。 如果接收缓存器 中存在空置现象的话， 并满足 以下两个条件的话，才能够完成报文信 息的完整接收 ，其条件为： （ １ ）验 收寄存 器与报 文中标 识符 的高 ８ 位之 间是 相 互 对 应 ，且 相 同 的 ； （ ２ ）在 验收屏蔽 寄存器 中的 ８位 设置成
CAN总线论文

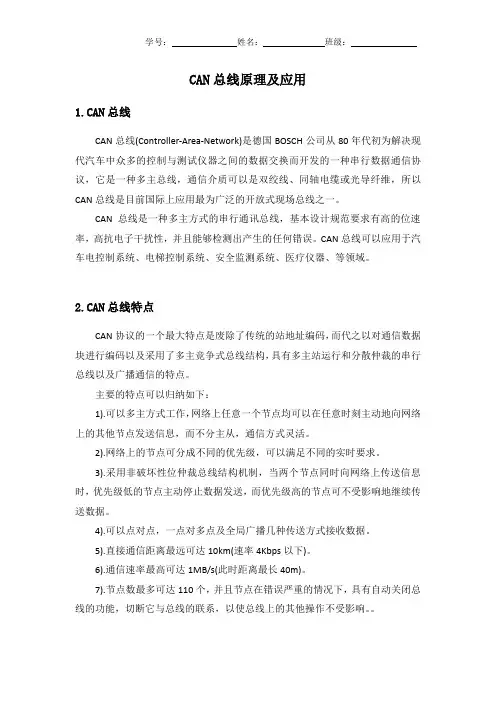

学号：姓名：班级：CAN总线原理及应用1.CAN总线CAN总线(Controller-Area-Network)是德国BOSCH公司从80年代初为解决现代汽车中众多的控制与测试仪器之间的数据交换而开发的一种串行数据通信协议，它是一种多主总线，通信介质可以是双绞线、同轴电缆或光导纤维，所以CAN总线是目前国际上应用最为广泛的开放式现场总线之一。
CAN总线是一种多主方式的串行通讯总线，基本设计规范要求有高的位速率，高抗电子干扰性，并且能够检测出产生的任何错误。
CAN总线可以应用于汽车电控制系统、电梯控制系统、安全监测系统、医疗仪器、等领域。
2.CAN总线特点CAN协议的一个最大特点是废除了传统的站地址编码，而代之以对通信数据块进行编码以及采用了多主竞争式总线结构，具有多主站运行和分散仲裁的串行总线以及广播通信的特点。
主要的特点可以归纳如下：1).可以多主方式工作，网络上任意一个节点均可以在任意时刻主动地向网络上的其他节点发送信息，而不分主从，通信方式灵活。
2).网络上的节点可分成不同的优先级，可以满足不同的实时要求。
3).采用非破坏性位仲裁总线结构机制，当两个节点同时向网络上传送信息时，优先级低的节点主动停止数据发送，而优先级高的节点可不受影响地继续传送数据。
4).可以点对点，一点对多点及全局广播几种传送方式接收数据。
5).直接通信距离最远可达10km(速率4Kbps以下)。
6).通信速率最高可达1MB/s(此时距离最长40m)。
7).节点数最多可达110个，并且节点在错误严重的情况下，具有自动关闭总线的功能，切断它与总线的联系，以使总线上的其他操作不受影响。
8).采用短帧结构，每一帧的有效字节数为8个。
9).每帧信息都有CRC校验及其他检错措施，数据错误率极低。
10).通信介质可采用双绞线，同轴电缆和光纤，一般采用廉价的双绞线即可。
3.CAN总线原理当CAN总线上的一个节点(站)发送数据时,它是以报文形式（编码过的通信数据块）广播给网络中所有节点的。
can总线通信研究与硬件设计学士学位论文

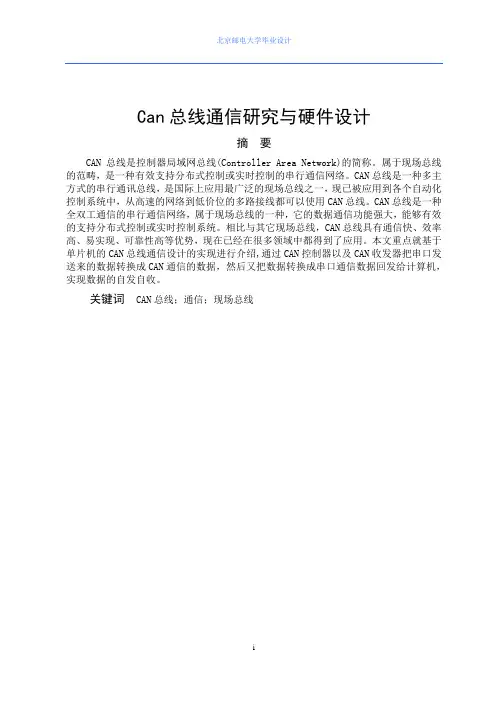

Can总线通信研究与硬件设计摘要CAN总线是控制器局域网总线(Controller Area Network)的简称。
属于现场总线的范畴，是一种有效支持分布式控制或实时控制的串行通信网络。
CAN总线是一种多主方式的串行通讯总线，是国际上应用最广泛的现场总线之一，现已被应用到各个自动化控制系统中，从高速的网络到低价位的多路接线都可以使用CAN总线。
CAN总线是一种全双工通信的串行通信网络，属于现场总线的一种，它的数据通信功能强大，能够有效的支持分布式控制或实时控制系统。
相比与其它现场总线，CAN总线具有通信快、效率高、易实现、可靠性高等优势，现在已经在很多领域中都得到了应用。
本文重点就基于单片机的CAN总线通信设计的实现进行介绍,通过CAN控制器以及CAN收发器把串口发送来的数据转换成CAN通信的数据，然后又把数据转换成串口通信数据回发给计算机，实现数据的自发自收。
关键词CAN总线；通信；现场总线CAN bus communication research and hardware designAbstractCAN bus is the Controller LAN bus (Controller Area Network). Belongs to the category of the fieldbus, and is an effective support distributed control or real-time control of serial communication network. CAN bus is a main way of serial communication bus, is one of the most widely used field bus in the world, has now been applied to various automation control system, from the network to the low price of multiplex wiring CAN bus CAN be used. CAN bus is a full-duplex communication serial communication network, belongs to a kind of fieldbus, it has powerful data communication function, CAN effectively support distributed control or real-time control system. Compared with other field bus, CAN bus communication is fast, high efficiency, easy realize and high reliability advantages, now has been applied in many fields. This paper is based on single chip microcomputer, introduces the implementation of the CAN bus communication design through the CAN controller and CAN transceiver to a serial port to send data into the CAN communication data, and then send data into the serial communications data back to the computer, realizing data of spontaneous.Key words CAN bus ; Communication ; The fieldbus目录摘要 (i)Abstract (ii)第一章绪论 (1)一、课题背景 (1)二、选题目的 (1)三、选题意义 (1)第二章单片机简介 (1)一、单片机最小系统 (1)（一）晶体振荡器电路 (3)（二）复位电路 (4)（三） Max232接口电路 (5)第三章 CAN总线介绍 (8)一、 CAN总线基本概念 (8)二、 CAN总线的发展概况 (9)三、 CAN总线协议 (11)第四章硬件设计原理及方案 (14)一、硬件设计原理 (14)（一）、微控制器STC89C52RC简介 (14)（二）、单片机最小系统 (15)（三）、 CEPARK MCP2515 (16)第五章硬件设计方案 (20)一、硬件总体设计 (20)二、用Pico示波器进行can总线解码分析 (20)（一） can总线上传输的电平特点 (21)（二）解码设置 (21)（三）从picoscop6中设置解码数据 (21)第六章结果分析 (23)一、 STC单片机ISP控制软件进行实际操作演示 (23)二、单片机与can总线的连接。
CAN总线接口电路的硬件设计
CAN总线接口电路的硬件设计首先，CAN总线接口电路的设计需要考虑以下几个方面：电气特性、线路传输、保护电路以及电源设计。
1. 电气特性设计：CAN总线通信的电气特性主要包括传输速率、传输距离和传输噪声等。
根据CAN总线的规范，通信速率可分为几个常用的速率，如1Mbps、500Kbps、250Kbps等。
在设计CAN总线接口电路时，需要选择与所应用的CAN总线通信速率相匹配的晶振，并根据晶振选择合适的分频比。
此外，CAN总线的传输距离较短，一般在40米以内，因此需要考虑信号的传输衰减和时序的稳定性。
传输噪声是CAN总线设计中的一个重要问题，为了减少噪声的干扰，可以采取屏蔽线路、独立地线、滤波电路等措施。
2.线路传输设计：CAN总线的传输线路一般是双绞线，这种线路能够减少电磁干扰，提高传输质量。
在设计CAN总线接口电路时，需要合理布局CAN总线线路，确保信号的稳定传输。
在布线过程中，需要避免与其他高干扰信号线路的交叉和并行，以减少电磁干扰的可能性。
对于长距离传输的CAN总线，还需要考虑电缆的衰减和传输质量，可以通过使用中继器来增强信号。
3.保护电路设计：CAN总线接口电路需要设计合适的保护电路，以防止过压、过流、过热等故障对电路和设备的损坏。
常见的保护电路有瞬态电压抑制器（TVS）、过流保护电路和热敏电阻等。
瞬态电压抑制器可以抑制大功率瞬态电流，保护电路免受过压的影响；过流保护电路可监测和控制电流变化，确保电路不会因过大的电流而损坏；热敏电阻可用于监测电路的温度，并在温度超过预设值时触发保护机制。
4.电源设计：CAN总线接口电路的电源设计需要考虑电源稳定性和滤波。
稳定的电源可以提供稳定的工作环境，减少因电源波动而产生的故障。
滤波电路可以滤除电源中的噪声，提高电源的质量。
通常情况下，CAN总线接口电路需要提供3.3V或5V的电源供电，可以使用稳压器或开关电源等方式得到所需的电源电压。
总之，CAN总线接口电路的硬件设计需要考虑电气特性、线路传输、保护电路以及电源设计等方面的问题。
CAN总线电路设计论文(全文)
CAN总线电路设计论文(全文)1整体设计思路通过参考成熟的CAN/LIN总线设计电路，经过基础测试及单元电路测试，应用电路设计软件Alti-umDesigner10．0设计了电路原理图，如图1所示．本设计采用SiliconLaboratories 公司生产的汽车级控制芯片C8051F500Q作为整个硬件系统核心控制芯片;恩智浦半导体(NXP)公司生产的TJA1040、TJA1020收发器分别作为控制局域XXCAN物理总线与协议控制器之间的硬件接口，LIN主机从机协议控制器和LIN传输媒体之间的接口;采用AT24C04作为存储扩展，并结合JTAG调试烧写电路和12V转5V转压电路共同构成一个独立完整的工作电路［3－4］．2中央控制器硬件电路中央控制电路如图2所示，由于数字电路的频率高、模拟电路的敏感度强的特点，针对通信信号线，高频的信号线要尽可能远离敏感的模拟电路器件，因此，本设计将模拟地与数字地进行隔离．C8051F500芯片内部提供了稳定的24M内部晶振，因而电路中未设置外部晶振电路．SiliconLabs公司C8051F500芯片内部集成博世CAN控制器，采用CAN协议进行串行通信．CAN控制器包含一个CAN核、控制寄存器、消息RAM及消息处理状态机．控制器符合博世2．0A基本CAN标准和2．0B 全功能CAN标准，方便在CANXX络上的通信．3电源电路设计采用了LM2937IMP－5．0的12V转5V转压芯片;为保护转压电路的安全性，防止回流，采用二极管N5817;输入及输出两端的电容起到稳定两端电压的作用．CAN/LIN总线接口芯片电路设计CAN总线接口电路如图4所示，其中P0口的P0．6和P0．7分别为CAN总线收发器TJA1040与主控制器C8051F500Q的发送接口和接收接口．TJA1040作为CAN物理总线和控制器之间的硬件接口，能提高对CAN总线的差动发送与差动接收能力［5］．LIN总线接口电路如图5所示，LIN总线通信需要12V外部供电，P1口的P1．0和P1．1分别作为LIN总线收发器TJA1020与主控制器C8051F500Q的发送接口和接收接口，P1．2作为LIN的启动引脚．TJA1020是LIN物理总线和主———从协议控制器之间的硬件接口，工作波特率在2．4kbits/s～20kbits/s之间．TXD管脚输入的发送数据通过LIN收发器转换成LIN总线信号，通过收发器控制转换速率与波形，这样能够减少EME．通过一个内部终端电阻LIN总线的输出管脚被拉成高电平．通过LIN总线的输入管脚，收发器检测到的数据流通过RXD管脚发送至微控制器［6－7］．4系统调试系统硬件调试主要部分包括:拥有完整系统的硬件电路板如图6(整体电路包括JTAG下载电路，12V转5V的电压转换电路，主控芯片外围基础电路，以及TJA1040和TJA1020接口转换电路);新华龙U－EC6下载调试器如图7;上位机的Keil软件烧录软件．将最小系统硬件电路板焊接完成，用万用表测试防止漏焊情况发生，将U－EC6下载调试器连接上位机和系统板JTAG接口，通过上位机的Keil软件下载最基础的LED灯闪烁例程测试系统板的下载功能以完成最基本电路测试，焊接测试完成两块基础电路板后，继续在这两块电路板上焊接CAN总线接口转换电路和芯片TJA1040及OLED接口电路，下载CAN总线测试程序通过OLED显示数据，测试CAN总线的收发性能，测试完成后继续焊接LIN总线接口转换电路及芯片TJA1020，下载LIN总线测试程序通过OLED显示数据，测试LIN总线的收发性能．至此，完成整个硬件电路的测试．5总结本设计在实验室条件下，能够满足汽车在运行中对各种控制指令与数据传输的要求，并且可以准确地检测控制过程中可能产生的故障．本设计可以根据不同用户要求，扩展CAN/LIN总线连接节点的数量，实现较完整的CAN/LIN通讯XX络．吉林师范大学信息技术学院通化市铁厂镇吉林农业大学。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Can总线通信研究与硬件设计摘要CAN总线是控制器局域网总线(Controller Area Network)的简称。
属于现场总线的范畴，是一种有效支持分布式控制或实时控制的串行通信网络。
CAN总线是一种多主方式的串行通讯总线，是国际上应用最广泛的现场总线之一，现已被应用到各个自动化控制系统中，从高速的网络到低价位的多路接线都可以使用CAN总线。
CAN总线是一种全双工通信的串行通信网络，属于现场总线的一种，它的数据通信功能强大，能够有效的支持分布式控制或实时控制系统。
相比与其它现场总线，CAN总线具有通信快、效率高、易实现、可靠性高等优势，现在已经在很多领域中都得到了应用。
本文重点就基于单片机的CAN总线通信设计的实现进行介绍,通过CAN控制器以及CAN收发器把串口发送来的数据转换成CAN通信的数据，然后又把数据转换成串口通信数据回发给计算机，实现数据的自发自收。
关键词CAN总线；通信；现场总线CAN bus communication research and hardware designAbstractCAN bus is the Controller LAN bus (Controller Area Network). Belongs to the category of the fieldbus, and is an effective support distributed control or real-time control of serial communication network. CAN bus is a main way of serial communication bus, is one of the most widely used field bus in the world, has now been applied to various automation control system, from the network to the low price of multiplex wiring CAN bus CAN be used. CAN bus is a full-duplex communication serial communication network, belongs to a kind of fieldbus, it has powerful data communication function, CAN effectively support distributed control or real-time control system. Compared with other field bus, CAN bus communication is fast, high efficiency, easy realize and high reliability advantages, now has been applied in many fields. This paper is based on single chip microcomputer, introduces the implementation of the CAN bus communication design through the CAN controller and CAN transceiver to a serial port to send data into the CAN communication data, and then send data into the serial communications data back to the computer, realizing data of spontaneous.Key words CAN bus ; Communication ; The fieldbus目录摘要 (i)Abstract (ii)第一章绪论 (1)一、课题背景 (1)二、选题目的 (1)三、选题意义 (1)第二章单片机简介 (1)一、单片机最小系统 (1)（一）晶体振荡器电路 (3)（二）复位电路 (4)（三） Max232接口电路 (5)第三章 CAN总线介绍 (8)一、 CAN总线基本概念 (8)二、 CAN总线的发展概况 (9)三、 CAN总线协议 (11)第四章硬件设计原理及方案 (14)一、硬件设计原理 (14)（一）、微控制器STC89C52RC简介 (14)（二）、单片机最小系统 (15)（三）、 CEPARK MCP2515 (16)第五章硬件设计方案 (20)一、硬件总体设计 (20)二、用Pico示波器进行can总线解码分析 (20)（一） can总线上传输的电平特点 (21)（二）解码设置 (21)（三）从picoscop6中设置解码数据 (21)第六章结果分析 (23)一、 STC单片机ISP控制软件进行实际操作演示 (23)二、单片机与can总线的连接。
(24)三、点对点通信的实现 (25)四、实现通讯结果的测试 (26)结论 (28)致谢 (29)参考文献 (30)外文原文 (31)中文翻译 (37)第一章绪论一、课题背景随着控制技术、计算机技术和通信技术的飞速发展，数字化仪器仪表的成熟和广泛应用，数字化作为一种趋势正在从工业生产过程的决策层、管理层、监控层和控制层一直渗透到现场设备。
为了把具有信息处理和控制功能的各种现场设备连接成网络系统，现场总线技术出现了。
现场总线技术将专用微处理器置入传统的测量控制仪表，使其具有数字计算和数字通信能力，成为能独立承担某些检测、控制和通信任务的网络节点。
通过普通双绞线把多个测量控制仪表、计算机等作为节点连接成网络系统；使用公开、规范的通信协议，在位于生产控制现场的多个微机化测控设备之间、以及现场仪表与用作监控、管理的远程计算机之间，实现数据传输与信息共享，形成各种适应实际需要的自动控制系统。
开放的、可互操作的现场总线控制系统把通信总线一直延伸到现场设备，使许多现场设备可在同一总线上进行双向多信息数字通信，实现了信号传输全数字化和计算机测控网络化。
二、选题目的CAN 是Controller Area Network 的缩写（以下称为CAN），是ISO国际标准化的串行通信协议。
在当前的汽车产业中，出于对安全性、舒适性、方便性、低公害、低成本的要求，各种各样的电子控制系统被开发了出来。
由于CAN的高性能和它的可靠性，CAN已经在越来越多的领域中使用和发展，利用CAN总线进行数据通信非常便捷快速稳定，本文就针对CAN总线通信进行研究和探讨。
三、选题意义从技术进步的角度看，无论从控制的功能完善性，安全性，节省电缆上，还是信息量的获得上，现场总线技术有着无可比拟的优越性，具有良好的发展前景。
随着集成电路和单片机在汽车上的广泛应用，汽车上电子控制单元越来越多，汽车总线已经成为汽车电气的一个必然的趋势。
使用汽车总线不但可以简化线束，更主要的是可以增加各种智能化的功能。
如故障检测和语音报警等。
CAN总线是德国Bosch公司为解决现代汽车中众多的控制与测试仪器之间的数据交换而开发的一种串行数据通信协议。
它是一种多主总线，通信介质可以是双绞线、同轴电缆或光导纤维，通信速率可达1Mbps，距离可达10km。
CAN协议的一个最大特点是废除了传统的站地址编码，而代之以对通信数据块进行编码，使网络内的节点个数在理论上不受限制。
由于CAN总线具有较强的纠错能力，支持差分收发，因而适合高干扰环境，并具有较远的传输距离。
因此，CAN协议对于许多领域的分布式测控很有吸引力。
第二章单片机简介一、单片机最小系统单片机的最小系统就是让单片机能正常工作并发挥其功能时所必须的组成部分，也可理解为是用最少的元件组成的单片机可以工作的系统。
对51系列单片机来说，最小系统一般应该包括：单片机、时钟电路、复位电路等。
单片微型计算机简称单片机，是典型的嵌入式微控制器（Microcontroller Unit），常用英文字母的缩写MCU表示单片机，它最早是被用在工业控制领域。
由于单片机在工业控制领域的广泛应用，为使更多的业内人士、学生、爱好者，产品开发人员掌握单片机这门技术，于是产生单片机开发板，比较有名的例如电子人DZR-01A单片机开发板。
单片机由芯片内仅有CPU的专用处理器发展而来。
最早的设计理念是通过将大量外围设备和CPU 集成在一个芯片中，使计算机系统更小，更容易集成进复杂的而对体积要求严格的控制设备当中。
INTEL的Z80是最早按照这种思想设计出的处理器，从此以后，单片机和专用处理器的发展便分道扬镳。
早期的单片机都是8位或4位的。
其中最成功的是INTEL的8031，因为简单可靠而性能不错获得了很大的好评。
此后在8031上发展出了MCS51系列单片机系统。
基于这一系统的单片机系统直到现在还在广泛使用。
随着工业控制领域要求的提高，开始出现了16位单片机，但因为性价比不理想并未得到很广泛的应用。
90年代后随着消费电子产品大发展，单片机技术得到了巨大提高。
随着INTEL i960系列特别是后来的ARM系列的广泛应用，32位单片机迅速取代16位单片机的高端地位，并且进入主流市场。
而传统的8位单片机的性能也得到了飞速提高，处理能力比起80年代提高了数百倍。
目前，高端的32位单片机主频已经超过300MHz，性能直追90年代中期的专用处理器，而普通的型号出厂价格跌落至1美元，最高端的型号也只有10美元。
当代单片机系统已经不再只在裸机环境下开发和使用，大量专用的嵌入式操作系统被广泛应用在全系列的单片机上。
而在作为掌上电脑和手机核心处理的高端单片机甚至可以直接使用专用的Windows和Linux操作系统。
单片机比专用处理器更适合应用于嵌入式系统，因此它得到了最多的应用。
事实上单片机是世界上数量最多的计算机。
现代人类生活中所用的几乎每件电子和机械产品中都会集成有单片机。
手机、电话、计算器、家用电器、电子玩具、掌上电脑以及鼠标等电脑配件中都配有1-2部单片机。
而个人电脑中也会有为数不少的单片机在工作。
汽车上一般配备40多部单片机，复杂的工业控制系统上甚至可能有数百台单片机在同时工作！单片机的数量不仅远超过PC 机和其他计算的总和，甚至比人类的数量还要多。
单片机又称单片微控制器，它不是完成某一个逻辑功能的芯片，而是把一个计算机系统集成到一个芯片上。
相当于一个微型的计算机，和计算机相比，单片机只缺少了I/O设备。
概括的讲：一块芯片就成了一台计算机。
它的体积小、质量轻、价格便宜、为学习、应用和开发提供了便利条件。
