内墙抹重晶石砂浆
第二章抹灰工程(江苏)案例
2、冲筋：在墙面上，上下两灰饼之间，浇水湿润后，抹成竖向长条形如柱状的灰浆 带（俗称柱头），上至平顶底，下至地坪踢脚线上口，形成一条底宽60一80mm，面 宽50mm厚度15一20mm的表面与灰饼面平的砂浆带。由灰饼连成线的冲筋，再由冲 筋连成面。由点、线、面形成控制平整度、垂直度的平面网格，冲筋的砂浆与墙面底 层、中层的砂浆相同。
第 二 章 抹 灰 工 程

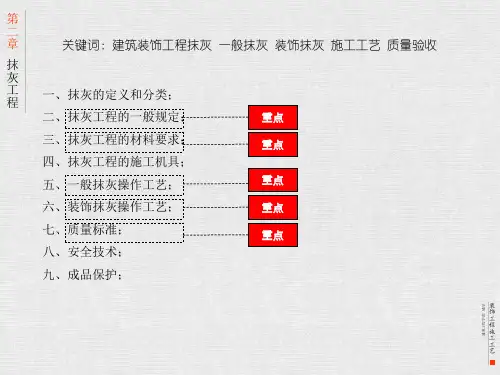

关键词：建筑装饰工程抹灰 一般抹灰 装饰抹灰 施工工艺 质量验收
一、抹灰的定义和分类； 二、抹灰工程的一般规定；
重点 重点
三、抹灰工程的材料要求；
四、抹灰工程的施工机具； 五、一般抹灰操作工艺； 六、装饰抹灰操作工艺； 七、质量标准； 八、安全技术； 九、成品保护；
重点
重点
≥ 100mm
规范【GB 50210-2001第4.2.4条】规定：抗碱玻纤网的搭接 宽度不小于100mm，防止墙面开裂渗漏。
装 饰 工 程 施 工 工 艺
建筑工程学院 储乐
第 三、抹灰工程的材料要求 二 章 3.1本章抹灰工程所用主要材料有水泥（宜用硅酸盐水泥、普通硅酸盐水泥）、石灰 抹 青、砂、细石、纸筋石灰、胶粘剂，其他特殊材料有重晶石砂、重晶石粉等。以上材 灰 工 料的品种、规格、色泽均应符合设计及样板要求。 程 3.2水泥：应采用不低于23.5等级的水泥。按出厂日期先后顺序使用和堆放，禁止使 用过期、结块失效水泥。用量大的重要抹灰工程，应对水泥的粘结时间、安定性进行 复检。 3.3砂：宜用过筛（5mm*5mm）中砂（0.35~0.5mm ）。砂的含泥量不超过5%，如 超过必须事先进行淘洗；有杂物的砂不宜用于抹灰工程。 3.4石灰膏：使用块状生石灰在沉淀池内集中淋制，经过3mmx3mm孔径筛子过滤， 熟化时间不少于15d，用于翠面时应不少于30d，使用时石灰膏内不应有未熟化的颗 粒及杂质。 3.5胶粘剂："801”建筑胶制成品，作为基层结合层砂浆的外加剂。 3.6水：可饮用水。城镇可用自来水。无自来水地区可用河水、井水，但需要检测合 格，不得用工业废水、污水和海水。
内墙水泥砂浆粉刷施工方法
内墙水泥砂浆粉刷施工方法（1）清理基层：凿除凸出部分，修补凹陷部分。
结构混凝土胀模超过25㎜的凿除，其凿除深度与二次结构墙面平，然后进行甩浆界面处理，两种不同墙体用玻纤网粘贴防止粉刷层裂缝，每边不少于100㎜（规范为大于100㎜）。
但凿除最深不超过墙体立筋的位置，如凿除后仍超过立筋位置，由二次结构部位抹灰找平。
处理方法：基层压力水冲刷清理。
对钢筋进行素浆封闭防锈，然后甩浆，两种不同墙体用玻纤网粘贴防止粉刷层裂缝，每边不少于100㎜。
凹进去超过30㎜以上的地方，表面凿毛，使用钢筋挂网，然后抹压C25细石混凝土，混凝土初凝后浇水养护。
（2）抹灰前，必须提前对电气、给排水、通风、空调、消防等管、洞、槽、箱、盒周边等部位清理修补：清理洞、槽、缝内松动碎屑、灰尘、污垢碱膜、砂浆块等附着物，浇水湿润，用1：3水泥砂浆嵌填密实、槎平、并养护。
混凝土对拉螺杆洞：凿去塑料管30㎜，清理干净后，用1:1微膨胀水泥砂浆填实，浇水养护。
（3）用1：0.6水泥砂浆加水重10%的801建筑胶水喷毛界面处理。
（4）所有不同墙体材料交接处均用玻纤网格布粘贴，防止粉刷层裂缝，每边不少于100㎜。
（5）检查地面和墙面长、宽、高及其方整度，挂线、贴饼，确定最小粉刷厚度，室内粉刷时必须根据地面、天棚方整和四周墙面高、宽一致的原则确定粉刷厚度，当局部抹灰厚度大于35㎜时应按照规范要求，挂网加固处理（具体做法同基层处理）；套方、吊直，做灰饼：抹底层灰前先找好规矩、即四角规方，横线找平，竖线吊直，弹出基准线，并完成贴饼施工。
（6）常温条件下，除混凝土墙、柱、梁外，对轻集料墙体抹灰面必须提前一天充分浇水湿润，特别是轻集料墙体强度低、空隙率大，具有较大的导热、导湿性能，水份散失快，尤其夏季高温季节施工，除提前一天充分浇水外，在粉刷前还需均匀浇水一遍。
粉刷面浇水应重点掌握浇水的浸透程度和均匀度，这是保证粉刷面收水一致、操作方便、避免裂缝的重要环节；轻集料墙体抹灰面在抹灰前表面湿润不充分，造成混凝土抹灰面和轻集料墙体抹灰面砂浆收缩应力不一致，轻集料墙体抹灰面灰浆中水份过早、过多地被墙体吸收，使抹灰层不能充分水化、碳化而获得强度，形成开裂、空鼓；（7）抹底层水泥砂浆：底层灰用1：3水泥砂浆刮糙，宜薄些，严格控制抹灰层厚度，分层作业，每层抹灰厚度控制一般厚度为8mm为宜，最多不超过15mm，粉好后用刮尺刮平、刮毛。

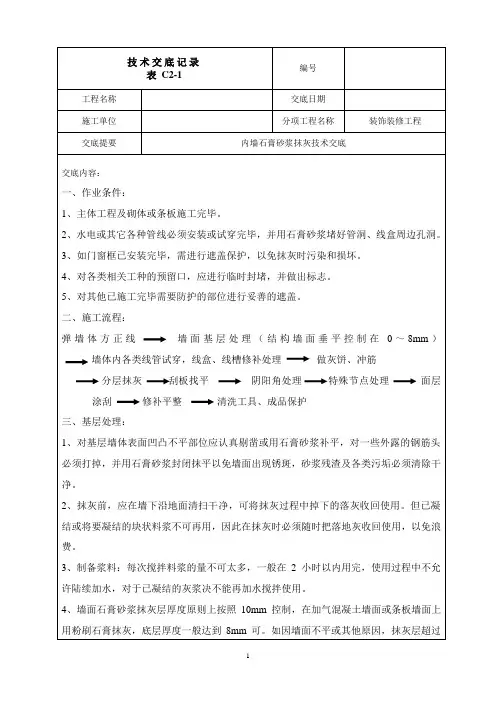

内墙石膏砂浆抹灰技术交底
8mm的，应分层施工，下层应在上一层浆料终凝后方可进行。
5、在粉刷石膏底层终凝后（约2-3小时），立即罩面层，以防面层失水过快。
四、注意事项：
1、墙面抹灰完毕后，垂直度和平整度控制标准都为0～3mm。
2、粉刷石膏应防止受潮、雨淋等。
3、在备置料浆时，一定要保证料浆的静置时间，一般在5min，5min后再次搅拌，效果更佳。
4、灰饼、冲筋材料采用石膏砂浆。
五、施工工艺图解：
横平竖直要冲筋：
冲筋效果图：
线槽及线盒封堵用适莱而不能用水泥砂浆：
门洞口有门套不用抹灰，省材料更省人工：
从上到下来压实：
从左到右来推料：
审核人交底人接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
11。

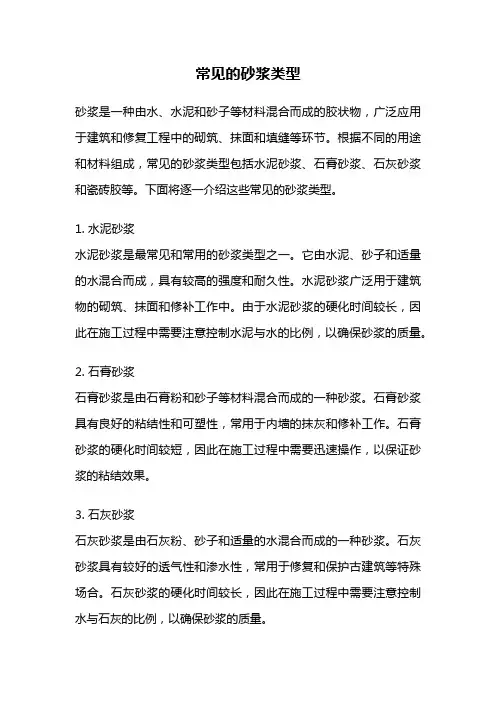

常见的砂浆类型
常见的砂浆类型砂浆是一种由水、水泥和砂子等材料混合而成的胶状物，广泛应用于建筑和修复工程中的砌筑、抹面和填缝等环节。
根据不同的用途和材料组成，常见的砂浆类型包括水泥砂浆、石膏砂浆、石灰砂浆和瓷砖胶等。
下面将逐一介绍这些常见的砂浆类型。
1. 水泥砂浆水泥砂浆是最常见和常用的砂浆类型之一。
它由水泥、砂子和适量的水混合而成，具有较高的强度和耐久性。
水泥砂浆广泛用于建筑物的砌筑、抹面和修补工作中。
由于水泥砂浆的硬化时间较长，因此在施工过程中需要注意控制水泥与水的比例，以确保砂浆的质量。
2. 石膏砂浆石膏砂浆是由石膏粉和砂子等材料混合而成的一种砂浆。
石膏砂浆具有良好的粘结性和可塑性，常用于内墙的抹灰和修补工作。
石膏砂浆的硬化时间较短，因此在施工过程中需要迅速操作，以保证砂浆的粘结效果。
3. 石灰砂浆石灰砂浆是由石灰粉、砂子和适量的水混合而成的一种砂浆。
石灰砂浆具有较好的透气性和渗水性，常用于修复和保护古建筑等特殊场合。
石灰砂浆的硬化时间较长，因此在施工过程中需要注意控制水与石灰的比例，以确保砂浆的质量。
4. 瓷砖胶瓷砖胶是一种专门用于铺贴瓷砖的粘接材料。
它由水泥、砂子和聚合物等成分混合而成，具有较高的粘接强度和耐水性。
瓷砖胶广泛用于室内外墙面和地面的铺贴工作中。
由于瓷砖胶的硬化时间较短，因此在施工过程中需要迅速操作，以保证砂浆的粘接效果。
总结起来，常见的砂浆类型包括水泥砂浆、石膏砂浆、石灰砂浆和瓷砖胶等。
它们各具特点，在不同的施工环境和需求下发挥着重要的作用。
合理选择和使用适合的砂浆类型，可以保证施工工程的质量和效果。
钡砂(重晶石)砂浆抹灰
(4)钡粉：细度全部通过0.3mm筛孔。
(二)配合比
钡砂(重晶砂)砂浆的配合比，表1。
材料名称
水
水泥
砂子
钡砂
钡粉
配合比（质量比）
0.3用量（kg）
252.5
526
526
947
210.4
（三）施工要点
(1)仔拌制砂浆时水应加热到50℃左右。
(2)按比例先将重晶石石粉与水泥拌合，然后再与砂子、钡粉拌合加入50℃水搅拌
(3)抹灰前墙面基层要认真清除尘污，凹凸不平处预先用1：3水泥砂浆补齐或凿子，并浇水湿润。
(4)抹灰厚度每层一般不得超过3～4mm，每天抹一层，一般应根据设计厚度分7—8次抹成。要一层竖抹一层横抹分层施工，每层抹灰要连续施工，不得留施工缝。在抹灰过程中如发现裂缝，必须铲除重抹。每层抹完后半小时要再压一遍，表面要划毛，最后一层必须待收水后用铁抹子压光。
(5)阴阳角要抹成圆弧形，以免棱角开裂。
(6)每天抹灰后，昼夜喷水不少于5次，整个抹灰完毕后须关闭门窗一周，地面要浇水，使室内有足够的湿度，并用喷雾器喷水养护。

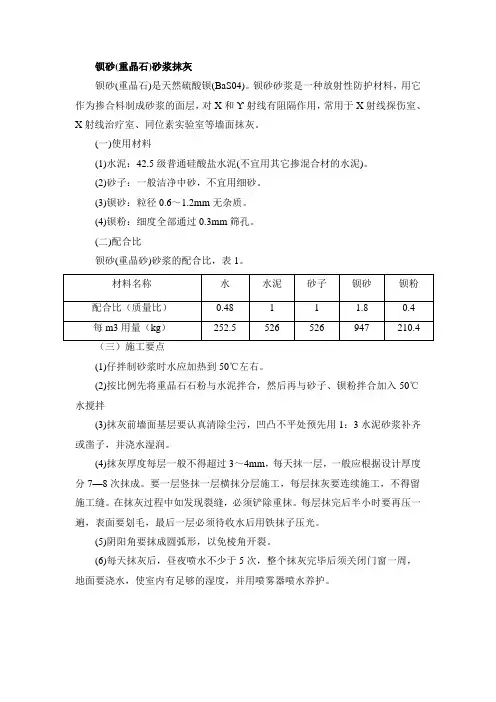

钡砂(重晶石)砂浆抹灰
钡砂(重晶石)是天然硫酸钡(BaS04)。钡砂砂浆是一种放射性防护材料，用它作为掺合料制成砂浆的面层，对X和ϒ射线有阻隔作用，常用于X射线探伤室、X射线治疗室、同位素实验室等墙面抹灰。
(一)使用材料
(1)水泥：42.5级普通硅酸盐水泥(不宜用其它掺混合材的水泥)。
(2)砂子：一般洁净中砂，不宜用细砂。
抹灰砂浆规范
4.2室外水泥砂浆抹灰工程施工工艺标准4。
2.1 基本规定4.2.1。
1 基本规定（1)设计1）抹灰工程应有施工图、设计说明及其他设计文件。
2）相关各单位专业之间应进行交接验收并形成记录。
(2）材料1）所有材料进场时应对品种、规格、外观和数量进行验收。
材料包装应完好,应有产品合格证书.2)进场后需要进行复验的材料应符合国家规范规定。
3）现场配制的砂浆、胶粘剂等，应按设计要求或产品说明书配制c4）不同品种、不同强度等级的水泥不得混合使用.（3）施工1）在施工中严禁违反设计文件擅自改动建筑主体、承重结构或主要使用功能，严禁未经设计确认和有关部门批准擅自拆改水、暖、电、燃气、通讯等配套设施.2)各工序应按施工技术标推进行质量控制，每道工序完成后，应进行“工序交接”检验。
3）相关各专业工种之间，应进行交接检验，并形成记录，未经监理工程师或建设单位技术负责人检查认可,不得进行下道工序施工、4）施工过程质量管理应有相应的施工技术标准和质量管理体系，加强过程质量控制管理.5)施工完成验收前应将施工现场清理干净。
6）施工单位应遵守有关环境保护的法律法规，并应采取有效措施控制施工现场的各种粉尘、废弃物、噪声、振动等对周围环境造成的污染和危害。
4.2.1。
2 质量要求（1）普通抹灰：表面光滑、洁净、接槎平整，分格线应清晰。
(2）高级抹灰：表面光滑、颜色均匀，无抹痕、线角及灰线平直方正、分格线清晰美观.4.2.2 施工准备4。
2。
2.1 技术准备（1）抹灰工程的施工图、设计说明及其他设计文件完成.(2）材料的产品合格证书、性能检测报告、进场验收记录和复验报告完成。
（3）施工组织设计(方案）已完成，经审核批准并已完成交底工作。
（4）施工技术交底（作业指导书）已完成.4。
2。
2。
2 材料要求(1）水泥宜采用普通水泥或硅酸盐水泥，彩色抹灰宜采用白色硅酸盐水泥。
水泥强度等级宜采用32。
5级以上颜色一致、同一批号、同一品种、同一强度等级、同一生产厂家的产品。
硫酸钡防辐射砂浆施工说明
硫酸钡防辐射砂浆硫酸钡防辐射砂浆施工说明书北京德昌伟业建筑工程技术有限公司重晶石粉碎颗粒(硫酸钡)施工方法产品介绍:防辐射砂浆既硫酸钡水泥砂浆材料也叫重晶石防护材料,就是高能射线防护很好的防护材料,具有成倍低,施工方便,使用寿命长等优点;重晶石具有吸收X射线的性能,重晶石砂浆就是一种容重较大、对X射线有阻隔作用的砂浆;做防射线砂浆及混凝土的重晶石,BaSO4含量应不低于80%。
用重晶石制做钡水泥、重晶石砂浆与重晶石混凝土,用其来代替金属铅板屏蔽核反应堆与建造科研、医院防X 射线的建筑物。
施工后最好再用硫酸钡粉涂刷墙面做为防辐射双防护,专业上讲钡涂具有防辐射的作用,一般医用上主要用在放射科。
与水泥等材料混合使用能达到良好的防辐射效果,抹墙厚度在3cm-5cm左右,其产品纯天然开采研磨而成符合国家低碳环保要求。
适用范围:随着原子能工业与放射性元素提炼技术的发展,为防止射线对人体的伤害,在建造原子反应堆的同时必须设置防护体。
防辐射水泥砂浆,有的就是用作防射线的遮蔽体(如实验室、X射线探伤室、X射线治疗室同位素实验室的墙体、地面、房顶等),带射线切割、焊接机车间的屏蔽墙体,公共配电机房、大型计算机房、强高压电设备及传导线周围等。
有的用于原子能反应堆结构。
大多数情况,防辐射混凝土砂浆均采用重骨料配成的重质混凝土砂浆,或成为高密度混凝土砂浆。
为达到防射线的目的,根据射线的种类,要求考虑经济性以及施工的可能性,其用途十分广泛。
性能指标:★外观:微黄色粉状与颗粒;★抗穿透性辐射能力强;★与结构基面整体结合性好;★有较高的抗压及抗折强度;★良好的防静电聚集与扩散火花功能;★早强性、凝固时间短。
施工方法:把水泥与重晶石粉碎颗粒搅拌好就按正常施工程序进行即可。
★新墙体需在光滑墙面做拉毛处理,未作光滑表面处理墙面则不用拉毛。
★将重晶石粉碎颗粒以3、5 - 4 : 1(1为水泥量)的比例同水泥掺与,并搅拌均匀,其中可依据施工情况加入适量建筑胶,增加粘度以适宜施工。
重晶石混凝土
重晶石混凝土概述重晶石混凝土是一种特殊的混凝土材料，通过将重晶石颗粒与水泥、砂子、骨料等物质混合而成。
重晶石是一种高硬度、高密度的天然矿石，具有优异的耐磨性和抗压强度。
重晶石混凝土因其特殊的物理和化学性质，在建筑、道路、桥梁等工程领域有着广泛的应用。
特点1. 高硬度和耐磨性重晶石混凝土以其重晶石颗粒为主要骨料，该骨料具有非常高的硬度和耐磨性。
相较于普通混凝土，在摩擦和磨损的环境中更加耐用。
2. 抗压强度高由于重晶石是一种高硬度矿石，重晶石混凝土因此具有较高的抗压强度。
这使得重晶石混凝土在承受重载、经常受力的结构中表现出色。
3. 抗化学侵蚀性能好重晶石混凝土在抗化学侵蚀性能方面也具有优势。
重晶石颗粒不易受化学腐蚀侵蚀，从而延长了混凝土结构的使用寿命。
4. 导热性能优异重晶石混凝土导热系数较低，具有较好的保温性能。
这种性质使其在寒冷地区或需要控制温度的建筑中更加适用。
应用重晶石混凝土的应用范围非常广泛，下面列举了一些常见的应用领域：1. 道路和桥梁重晶石混凝土可以用于道路和桥梁建设，特别适用于高强度、耐磨的场合。
其高硬度和抗压强度使其能够承受车辆和重载的压力，延长道路和桥梁的使用寿命。
2. 港口和码头重晶石混凝土在港口和码头建设中有着重要的应用。
其耐磨性能和抗压强度使其能够承受货物装卸、机械设备运行等产生的压力和摩擦。
3. 水利工程重晶石混凝土也常用于水利工程建设中。
其抗化学侵蚀性能好，可以抵御水中的腐蚀。
同时，重晶石混凝土的高硬度和抗压强度也有助于水利工程的稳定性和耐久性。
4. 重载设备基础重晶石混凝土适用于需要承受重载设备的基础，如大型机械设备、变电设备等。
其高硬度和抗压强度能够保证基础的稳定性和安全性。
施工要点重晶石混凝土的施工需要特别注意以下几个要点：1. 骨料选择和配比选择合适的重晶石颗粒作为骨料，并合理配比水泥、砂子和其他骨料。
合适的配比可以确保混凝土的力学性能。
2. 搅拌和振捣在混凝土搅拌时，应控制好搅拌时间和速度，使混凝土搅拌均匀。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3、重晶石砂浆拌合：重晶石砂浆配合比为水׃水泥׃砂׃重晶石׃重晶石粉=0.48:1:1:1.8:0.4,需用50℃水拌制。道先重晶石与水泥拌合，后砂与重晶石粉加50℃水拌合并拌合均匀。
1、面层根据设计厚度分层施工，每层厚度不超过3～4mm，每天抹一层，一般设计厚度7～8次抹成活。抹时应一层竖抹，一层横抹，每层应连续施工，不得中断，不留缝，有裂缝铲除重抹，抹后0.5h压一遍,并划毛。间职24h时再抹一层，最后面层压光，第二用喷雾器喷水养护14d以上。
2、够湿度。
二、质量标准
内墙抹重晶石砂浆施工质量标准均同18.28节。
三、成品保护
内墙抹重晶石砂浆施工的安全措施同18.1节。
四、施工注意事项
内墙抹重晶石砂浆施工安全措施同18.22节。
五、施工注意事项
内墙抹重晶石砂浆施的注意事项，与18.1节基本相同。
参加交底人员：
记录人
施工技术交底记录
单位工程名称：年月日
交底项目
内墙抹重晶石砂浆
交底人
施工班组
内容摘要：1、配合比情况；2、冬、雨季施工注意要点；3、工艺标准及质量
要求；4、保证质量具体措施；5、容易忽略的其他问题。
一、施工操作工艺
1、清理基层：将混凝土结构一面或砖墙表面的灰渣、尘土清理干净，并凿除凸出部分，然后浇水分湿润在层，对表面的凹处用1׃3水泥砂浆补平，且随时清扫干净。
