用于磁共振成像的下肢线圈及其组件发明专利

用于磁共振成像的下肢线圈及其组件【技术领域】本发明涉及医学成像技术领域，尤其涉及一种用于磁共振成像的下肢线圈及其组件。

【技术背景】与本发明相关的用于磁共振成像的下肢线圈组件，包括病床以及组设于病床上的下肢线圈。

所述下肢线圈用于对病人的下肢进行磁共振成像，其包括具有一个收容腔的本体、锁扣于本体上的盖体以及夹设于本体与盖体之间的第一柔性板与第二柔性板。

第一柔性板与第二柔性板对称设于本体的相对两侧，并可在病人的下肢位于本体两侧时向下弯折以包覆病人的下肢。

第一柔性板、第二柔性板分别与本体围设形成收容病人下肢的收容空间。

下肢线圈还包括设于第一柔性板内的第一排天线、设于第二柔性板内的第二排天线、设于本体的收容腔内的第三排天线与第四排天线。

第一排天线可在第一柔性板弯折包覆病人的一个下肢时与设于本体内的第三排天线围设于病人的该下肢周围。

第二排天线可在第二柔性板弯折包覆病人的另一个下肢时与设于本体内的第四排天线围设于病人的该另一个下肢周围。

上述用于磁共振成像的下肢线圈组件虽然可以通过下肢线圈的第一排天线与第三排天线共同包覆病人的一个下肢、第二排天线与第四排天线共同包覆病人的另一个下肢来获取病人下肢的磁共振图像。

但是由于每个病人的下肢的粗细各不相同，而下肢线圈是固定组设于病床上的并且其在竖直方向上不能相对病床移动，也即下肢线圈在竖直方向上相对病床的高度不能调节，当利用该下肢线圈对下肢较细的病人进行磁共振成像时，会出现因第二排天线、第三排天线离病人下肢距离较远而导致获得的磁共振图像的图像分辨率较低、图像的信噪比较低，进而使医生根据图像无法正确诊断的现象；当利用该下肢线圈对下肢较粗的病人进行磁共振成像时，会存在第一排天线离病人的下肢距离较远而使获得的磁共振图像的图像分辨率低、信噪比低导致医生无法正确诊断的问题。

因此，确有必要提供一种用于磁共振成像的下肢线圈及其组件，用于克服现有技术存在的缺陷。

【发明内容】本发明的目的是提供一种用于磁共振成像的下肢线圈，可在对病人的下肢进行磁共振成像时获得质量较好的病人下肢磁共振成像的图像，从而确保医生正确诊断。

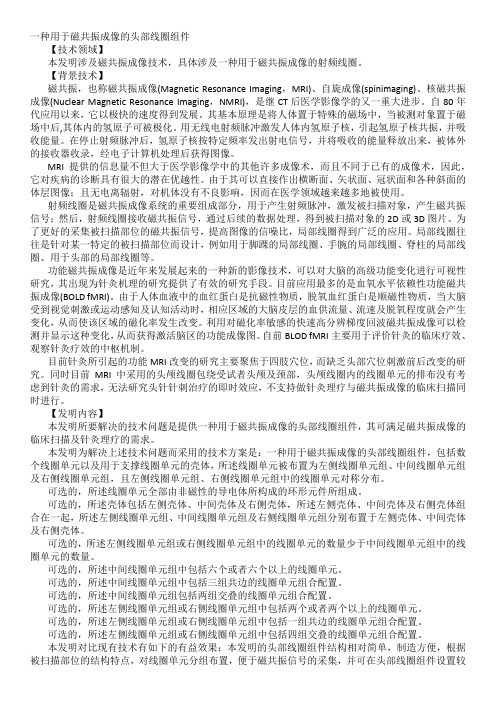

一种用于磁共振成像的头部线圈组件发明专利

一种用于磁共振成像的头部线圈组件【技术领域】本发明涉及磁共振成像技术，具体涉及一种用于磁共振成像的射频线圈。

【背景技术】磁共振，也称磁共振成像(Magnetic Resonance Imaging，MRI)、自旋成像(spinimaging)、核磁共振成像(Nuclear Magnetic Resonance Imaging，NMRI)，是继CT后医学影像学的又一重大进步。

自80年代应用以来，它以极快的速度得到发展。

其基本原理是将人体置于特殊的磁场中，当被测对象置于磁场中后,其体内的氢原子可被极化。

用无线电射频脉冲激发人体内氢原子核，引起氢原子核共振，并吸收能量。

在停止射频脉冲后，氢原子核按特定频率发出射电信号，并将吸收的能量释放出来，被体外的接收器收录，经电子计算机处理后获得图像。

MRI提供的信息量不但大于医学影像学中的其他许多成像术，而且不同于已有的成像术，因此，它对疾病的诊断具有很大的潜在优越性。

由于其可以直接作出横断面、矢状面、冠状面和各种斜面的体层图像；且无电离辐射，对机体没有不良影响，因而在医学领域越来越多地被使用。

射频线圈是磁共振成像系统的重要组成部分，用于产生射频脉冲，激发被扫描对象，产生磁共振信号；然后，射频线圈接收磁共振信号，通过后续的数据处理，得到被扫描对象的2D或3D图片。

为了更好的采集被扫描部位的磁共振信号，提高图像的信噪比，局部线圈得到广泛的应用。

局部线圈往往是针对某一特定的被扫描部位而设计，例如用于脚踝的局部线圈、手腕的局部线圈、脊柱的局部线圈、用于头部的局部线圈等。

功能磁共振成像是近年来发展起来的一种新的影像技术，可以对大脑的高级功能变化进行可视性研究，其出现为针灸机理的研究提供了有效的研究手段。

目前应用最多的是血氧水平依赖性功能磁共振成像(BOLD fMRI)。

由于人体血液中的血红蛋白是抗磁性物质，脱氧血红蛋白是顺磁性物质，当大脑受到视觉刺激或运动感知及认知活动时，相应区域的大脑皮层的血供流量、流速及脱氧程度就会产生变化，从而使该区域的磁化率发生改变。

磁共振接收线圈及磁共振接收线圈组件发明专利

磁共振接收线圈及磁共振接收线圈组件技术领域本发明涉及磁共振成像技术领域，特别是涉及一种磁共振接收线圈及磁共振接收线圈组件。

背景技术现有磁共振接收线圈通常采用相位阵列设计，其中每一个阵列单元为环线圈。

环线圈通常采用铜箔或铜丝制成，这些环形线圈形成的阵列可固定在使用硬质或柔性印刷电路板制成的载体上。

为形成谐振需要在线圈上串联集总电容，然而谐振状态下电容两端存在局部的电场，该电场与扫描的负载存在耦合，导致介电损耗以及频率的偏移，最终影响接收图像的信噪比。

为解决上述问题，现有技术中解决方案为采用多个电容均匀的分布在线圈上，用于减少单个电容的局部电场，从而避免以上问题。

此外，为了使得接收线圈形成谐振，也可以不串联集总电容，通过使传输线的长度等于波长的一半，在对应的频率下形成谐振。

在常见的磁共振成像频率下，通常形成谐振需要的传输线长度较长，导致对应线圈尺寸较大，无法灵活的使用在不同的扫描部位。

发明内容基于此，有必要针对现有接受线圈形成谐振需要的传输线长度较长，导致对应线圈尺寸较大，无法灵活的使用在不同的扫描部位的问题，提供一种磁共振接收线圈及磁共振接收线圈组件。

一种磁共振接收线圈，包括：第一导体，沿设定方向弯曲以形成回路，且所述第一导体具有相对的第一端和第二端；一个或多个导体层，与所述第一导体并行设置，一个或多个所述导体层分别沿所述第一导体的弯曲方向延伸，且能够与所述第一导体电气耦合。

在其中一个实施例中，所述第一端和所述第二端之间形成第一开口，所述磁共振接收线圈通过所述第一开口能够与电子器件进行电气耦合，所述电子器件包括匹配电路、放大器或开关电路中的至少一种。

在其中一个实施例中，所述电子器件与所述第一导体电气连接，或者所述电子器件与所述导体层电气连接。

在其中一个实施例中，所述第一导体上还串联连接有频率调节器件，用于调整所述接收线圈的谐振频率。

在其中一个实施例中，多个所述导体层形成套设于所述第一导体外侧的第二导体，所述第二导体与所述第一导体形成同轴线结构。

线圈组件及烹饪装置[实用新型专利]

专利名称：线圈组件及烹饪装置专利类型：实用新型专利
发明人：彭锋
申请号：CN201820964081.0申请日：20180620
公开号：CN208876183U
公开日：
20190521
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种线圈组件及烹饪装置，线圈组件包括线圈、线圈密封件和两个导线，线圈具有两个接线端，两个接线端分别连接两个导线形成两个接头，线圈密封件包括支撑件和密封体，线圈安装在支撑件上，支撑件上设有出线凸台，出线凸台上设有卡线槽，两个导线由卡线槽伸出线圈密封件，密封体通过二次注塑成型于支撑件上，以将线圈和两个接头密封在线圈密封件内，密封体将出线凸台完全包裹在内。

本方案中，密封体将支撑件上的出线凸台完全包裹住，这样设计密封的可靠性高，即使线圈组件因热胀冷缩致使卡线槽与密封体间出现缝隙，水或水汽也会被包裹着出线凸台的密封体阻挡住，使水或水汽无法由卡线槽处的缝隙进到线圈密封件内。

申请人：佛山市顺德区美的电热电器制造有限公司
地址：528311 广东省佛山市顺德区北滘镇三乐东路19号
国籍：CN
代理机构：北京友联知识产权代理事务所(普通合伙)
更多信息请下载全文后查看。

线圈组件[发明专利]

专利名称：线圈组件
专利类型：发明专利
发明人：金材勳,文炳喆
申请号：CN201911005171.2申请日：20191022
公开号：CN111696758A
公开日：
20200922
专利内容由知识产权出版社提供
摘要：本发明提供一种线圈组件，所述线圈组件包括：模制部，具有彼此相对的第一表面和第二表面；绕组线圈，设置在所述模制部的所述第二表面中；覆盖部，设置在所述模制部和所述绕组线圈上；以及容纳槽，在所述模制部的所述第一表面上以彼此分开，所述绕组线圈的两端被设置在所述容纳槽中，其中，所述容纳槽从所述模制部的一侧在宽度方向上延伸，并且从所述容纳槽到所述模制部的所述第二表面的距离在所述宽度方向上增大或减小。

申请人：三星电机株式会社
地址：韩国京畿道水原市
国籍：KR
代理机构：北京铭硕知识产权代理有限公司
更多信息请下载全文后查看。

线圈部件[发明专利]

专利名称：线圈部件
专利类型：发明专利
发明人：宫泽弥平
申请号：CN201711203134.3申请日：20171127
公开号：CN108122658A
公开日：
20180605
专利内容由知识产权出版社提供
摘要：本发明能够具有谋求卷绕于线圈体的导线的末端和引线的连接作业的机械化的结构，同时使从线圈体突出的突出部分不存在；本发明的线圈部件(1)与线圈架(16)呈一体地形成，并且具有作为支轴支撑部的孔和作为引线支撑部的圆筒，孔和圆筒同时设置在作为共通部件的支点引线支撑部(13)内，其中，支轴支撑部成为通过处于线圈架(16)的圆筒内的活动铁心的进退移动而进行动作的作动杆(14)的支点，引线支撑部支撑与导线的末端连接的引线(18)。

申请人：有限会社桑爱斯
地址：日本国长野县上伊那郡辰野町大字伊那富1876番地
国籍：JP
代理机构：上海音科专利商标代理有限公司
代理人：刘香兰
更多信息请下载全文后查看。
