电动车产品基础知识培训
电瓶车安全培训内容
电瓶车安全培训的内容通常涵盖以下几个关键方面：1. 电瓶车基础知识：-电瓶车的构造和工作原理介绍。
-电瓶车主要部件的功能和维护知识，包括电池、电机、控制器、刹车系统等。
2. 法规与政策教育：-解释相关的交通法规和地方性规定，特别是关于电瓶车驾驶的规定。
-讲解电瓶车上路所需的相关证件和手续。
3. 安全操作规程：-正确启动、驾驶、停车和充电的操作步骤。
-紧急情况下的应对措施，如刹车失灵、电池故障等。
4. 道路安全意识：-遵守交通规则，如信号灯控制、车道使用、速度限制等。
-提高对周围环境的观察力和预测能力，避免事故的发生。
5. 个人防护装备：-强调佩戴安全头盔的重要性，以及其他可能需要的防护装备。
-如何正确选择和使用个人防护装备。
6. 电池和充电安全：-电池的正确使用和保养方法，以延长电池寿命并确保安全。
-充电设施的选择和使用注意事项，包括防火、防触电等安全措施。
7. 应急处理和急救知识：-教授基本的应急处理技巧，如在发生交通事故时如何自我保护和求助。
-提供基本的急救知识，如如何处理轻微伤害和如何进行初步的心肺复苏等。
8. 案例分析和经验分享：-分析真实的电瓶车事故案例，从中吸取教训并提高安全意识。
-分享其他驾驶员的安全驾驶经验和最佳实践。
9. 环保和节能驾驶：-推广节能和环保驾驶习惯，如合理使用电力、减少不必要的加速和刹车等。
-讲解如何通过正确的驾驶方式延长电瓶车的使用寿命。
10. 持续学习和改进：-鼓励学员持续关注电瓶车技术和安全标准的更新。
-提供反馈和评估机制，以便不断改进培训内容和效果。
通过这些内容的培训，旨在提高电瓶车驾驶员的安全意识和操作技能，降低交通事故的发生率，保障驾驶员和公众的生命财产安全。
电动车技术培训资料
电池容量（Ah）： 定义：指从电池获得电量的量或电池所能够储存的电量多寡 公式：C=It,即电池容量（Ah）＝电流（A）x放电时间（h） 意义：容量是电池电性能的重要指标
controller
控制器是用来控制电动车电机的启动、运行、进退、速度、停止以及 电动车的其它电子器件的核心控制器件，它就象是电动车的大脑， 是电动车上重要的部件。
控制器分类:
有刷控制器
控制器
无刷控制器
方波 正弦波
controller
控制器的具体功能：
助力功能 用户可自行调整采用助力，实现了在骑行中自动辅以动力，停止骑行时停止 助力，让骑行者感觉更加轻松，使电池续航里程更长。
E-Bike
THANK YOU!
吊架式 中轴式
motor
有刷电机、无刷电机通电原理的区别 有刷电机是由炭刷与换向器进行机械换向；无刷电机是靠霍耳元件感应信号由控制器完成 电子换向。
电动车电机接线方式 1.有刷电机的接线方法。有刷电机一般有正负两根引线。一般红线是电机正极，黑线是电
机负极。 2.无刷电机一共有8根线，其中三根粗线为相线，五根细线为霍尔线，接线时一定要颜色对
• 起步晚，技术差，淘汰大批工厂；
• 另辟蹊径，研发后轴勾爪传感器、扭簧传感器、以及速度传感器；
• 学习先进技术，研发国产力矩传感器；
sensor
speed sensorLeabharlann torque sensor
speed sensor
霍尔效应 半导体材料在横向有电压的情况下，经过侧面的磁 场，会产生一个纵向的电流。 磁钢粒数 12粒 单霍尔&双霍尔
电动车基础知识培训-PPT课件
男式 女式
A B
E F
G H
K L
M N
O P
Q R
五、电动车的构造
电动车
自行车部分
电气部分
• 自行车的组成 • 电动自行车电气部分的基本组成
1、自行车的组成
2、电动车电气部分的基本组成
3、电动车电气部分的配合关系
电 池
控制器
电 机
充电器
仪表、 灯具
转、 刹把 助力传感器
备注：红色部分表示有些电动车无此配置
•
• • •
•
2、电池的分类 （1）铅酸蓄电池 a、阀控免维护蓄电池--比能量低，性能稳定，价格 便宜，是目前最为广泛的电池。 b、胶体蓄电池--比能量低，失水小，低温下的放电 表现较免维护电池好，但易出现热失控而充鼓电池。 （2）镍氢电池--比能量较锂电低1/4，价格是铅酸电 池的2倍。 （3）锂电池--比能量高，价格是镍氢电池的2倍，由 于采用10节3并，故电池间的平衡问题是目前的锂电池 发展的另一瓶颈。
七、电动自行车整车主要技术性能要求
• １、最高车速 • 电动自行车最高车速应不大于20km/h • ２、整车质量（重量） • 电动自行车整车质量（重量）应不大于40kg。 • ３、脚踏行驶能力 电动自行车必须具有良好的脚踏骑行功能， 30min的脚踏行驶距离 应不小于７km。
4、续行里程 电动自行车一次充电后续性里程应不小于25km 5、最大行驶噪音 电动自行车以最高车速作电动匀速骑行时（电助 动的以15km/h—18km/h 速度电助动骑行）的噪音 应不大于62dB（A）. 6、百公里电耗 电动自行车以电动骑行（电助动的以电助动骑 行），100km的电能耗应不大于1.2kw.h． 7、电动机功率 电动自行车的电动机额定连续输出功率应不大于240w。

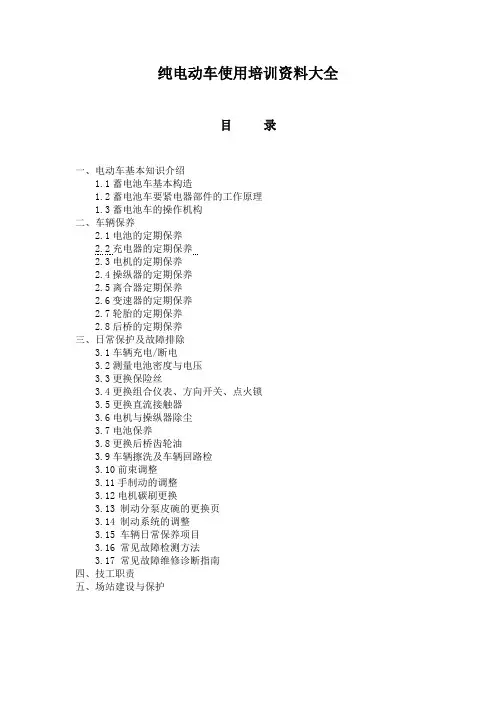

纯电动车使用培训资料大全
纯电动车使用培训资料大全目录一、电动车基本知识介绍1.1蓄电池车基本构造1.2蓄电池车要紧电器部件的工作原理1.3蓄电池车的操作机构二、车辆保养2.1电池的定期保养2.2充电器的定期保养2.3电机的定期保养2.4操纵器的定期保养2.5离合器定期保养2.6变速器的定期保养2.7轮胎的定期保养2.8后桥的定期保养三、日常保护及故障排除3.1车辆充电/断电3.2测量电池密度与电压3.3更换保险丝3.4更换组合仪表、方向开关、点火锁3.5更换直流接触器3.6电机与操纵器除尘3.7电池保养3.8更换后桥齿轮油3.9车辆擦洗及车辆回路检3.10前束调整3.11手制动的调整3.12电机碳刷更换3.13 制动分泵皮碗的更换页3.14 制动系统的调整3.15 车辆日常保养项目3.16 常见故障检测方法3.17 常见故障维修诊断指南四、技工职责五、场站建设与保护第一部分电动车基本知识介绍第一章蓄电池车基本构造蓄电池车与传统汽车最大的区别在于动力输出部分，用动力型电池、驱动电机代替了汽车的油箱、发动机。
蓄电池车通常有3大部分构成:1）电器系统：按功能分为两个系统1.1动力系----电池、电机等。
1.2 操纵及辅助系----电控、加速器、开关、线束、充电器等。
2）底盘：按功能分为四个系统：2.1传动系——离合器、变速箱、万向传动轴装置、驱动桥中的主减速器、差速器与半轴等等；2.2行驶系——起纽带与承载的作用。
要紧包含车架、车桥、车轮与悬架等等；2.3转向系——包含方向盘、转向机与传动杆件等；2.4 制动系——用于操纵车速与停车。
包含制动器与制动操纵装置。
3）车身——用于乘坐驾驶员、乘客。
第二章蓄电池车要紧电器部件的工作原理蓄电池车的驱动原理示意图动力电池--电器操纵系统--电机调速系统--驱动电机--传动系统--驱动车轮。
1、电池：电池是整个车辆的动力源。
现在我们所用的电池均为铅酸蓄电池，它是由外壳，电解液，正极板、负极板、隔板等构成，极板的要紧成分为铅，电解液为硫酸，因此这种电池称之铅酸电池。
电动车基础知识培训
电动车基础知识培训随着环保意识的提升和科技的发展，电动车已经成为了当今社会中不可或缺的一部分。
在城市里，我们常常会看到电动车如同蜜蜂一样在路上飞驰。
然而，对于很多人来说，电动车的相关知识还是相对陌生的。
因此，为了更好地推广电动车的使用和普及相关知识，本文将就电动车的基础知识进行培训。
一、电动车的分类根据功率分级，电动车可以分为普通电动车和助力电动车两种类型。
普通电动车是指只能靠电力驱动，不需要人力辅助的电动车。
而助力电动车则是需要人力和电力结合驱动的电动车。
在使用过程中，需要骑手自行通过脚踏辅助以达到更长距离、更快速度的要求。
二、电动车的结构电动车通常由车架、车轮、电机、电控系统、电池、灯具、刹车系统等部分组成。
电动车的车架是车身的基础骨架，通常由钢管焊接而成。
车轮则是电动车的轮子，用于承受重量和转动。
电机是电动车的动力来源，能够将电能转化为机械能，推动车辆前进。
电池是电动车的能量存储装置，负责储存并供应电能。
电控系统是电动车的中枢控制系统，通过控制电机来实现加速、减速、停车等功能。
灯具和刹车系统则是电动车的辅助功能部件，能够提高车辆的安全性和可视性。
三、电动车的使用在日常使用中，电动车遵守交通规则，保持车辆整洁，正确使用刹车和灯具等部分也是十分重要的。
骑手需要在行驶前进行车辆的检查，确保车辆各部件正常，灯光、刹车系统等功能正常。
另外，电动车的骑行环境应选择宽敞平坦的路面，避免在人多车杂的地方行驶。
此外，也应保持车况良好，定期检查和保养，确保车辆的正常使用。
四、电动车的维护电动车的维护包括日常保养和定期检查两部分。
日常保养主要包括轮胎气压的检查、车辆清洁、电子设备的使用等。
定期检查则是指定期对车辆进行全面检查和保养，包括电池的维护和更换、电机的保养和清洗、车架和车轮的检查等。
五、电动车的安全对于电动车用户来说，安全是最为重要的问题。
骑手需要遵守交通规则，不超速、不闯红灯，注意避让行人和其他车辆。
电动车基础知识
电动车基本知识第一章电动车电子配件原理及分类第一节转把调速转把是用线性霍尔元件实现的，电动自行车中大量使用霍尔元件做传感器，为此首先介绍：霍尔元件是一种磁敏感传感受器，首先分开关型霍尔及线性霍尔两种，原理简述如下：a）开关型霍尔：当敏感面有磁场时元件输出低，无磁场时输出高，供电电压为4.5V~24V，输出电路为集电极开路，开关型霍尔元件一般用于电动车电子刹把，无刷电机内部三个位置传感器、助力传感受器、车轮速度传感受器等。
b）线性霍尔：当元件敏感面磁场强弱变化时，其输出为1.0V~4.2V连续线性变化（若电源供为5V）。
c）管脚排列：电动车自行车的调速转把是采用线性霍尔元件，其输出电压是随磁场线性变化的，输出电压有几种(若电源供电为5V):1.0V~4.2V,4.2V~1.0V,0~4.2V,1.0V~5V,0~5V等。
市场中绝大部分用的是1.0V~4.2V的转把(叫正把)，天津松正的常规产品默认正把，而由于历史原因，市场中少量存在4.2V~1.0V转把（反把），天津松可以定制与之相配的产品。
其它输出电压的转把市场中存在很少，已成为事实上中的非标产品。
正把（1.0V~4.2V）与反把(4.2V~1.0V)可以自己改：打开转把，把两个磁铁都转180度，再装好，正把、反把就互相转换了。
电动车厂家若自己设置20Km/h限速，可以打开转把在产生高速成的磁铁上用502粘一个厚纸片，使转把转不到高速区就可以了。
霍尔转把的供电电压一般为5V，只有供电5V才输出上面的电压值，有一种用MC33035做的普通无刷控制器，因MC33035有输出6.2V的基准电压，利用此6.2V给霍尔转把供电，其输出最大值也相应有所提高(约5V)。
霍尔转把有三个引线：绿(信号)、红(电源)、黄(地线)，天津松正规定标准排列顺序是：1、信号2、电源3、地线霍尔转把有长线(1200mm)、短线(450mm)之分，与不同的车型和控制器配套使用，短线的一般是TJC3-3Pin白插头插在电路板车，长线的一般是SM-3Pin黑插针插头，直接与控制器线对接。
电动车基础知识培训201X1119ppt课件
BPPS
regen torque
driver’s torque command
车辆模式 管理
vehicle mode
能量管理 算法
motor. cmmd
电机及其 控制系统
状态反馈
电池及其 状态反馈 管理系统
车载 其他附件
变速箱
APPS – 油门踏板传感器位置 BPPS – 制动压力传感器
6
.
6
整车控制器介绍-控制策略
19
.
19
电池系统介绍-性能参数
比能量和比功率 电池的输出能量是指在一定的放电条件下，电池所能作出的电功，它等于电池的放电 容量和电池平均工作电压的乘积，其单位常用瓦时(Wh)表示。 电池的比能量有两种。一种叫重量比能量，用瓦时/千克(Wh/kg)表示；另一种叫体积 比能量，用瓦时/升(Wh/L)表示。比能量的物理意义是电池为单位重量或单位体积时 所具有的有效电能量。它的比较电池性能优劣的重要指标。 必须指出，单体电池和电池组的比能量是不一样的。由于电池组合时总要有连接条、 外部容器和内包装层等，故电池组的比能量总是小于单体电池的比能量。 电池的功率是指在一定的放电条件下，电池在单位时间内所能输出的能量。单位是瓦 (W)，或千瓦(kW)。电池的单位重量或单位体积的功率称为电池的比功率，它的单位 是瓦/千克(W/kg)或瓦/升(W/L)。如果一个电池的比功率较大，则表明在单位时间内， 单位重量或单位体积中给出的能量较多，即表示此电池能用较大的电流放电。因此， 电池的比功率也是评价电池性能优劣的重要指标之一。
12
.
12
定子绕组的合成磁势与转子磁势之间的空间相位关系
电机转子位置由弦变位置传感器监控（sinωt，cos1ω3 t），通过弦变反馈电机控制器 确定放电角度
电动自行车产品知识培训课件(精华)
刹车系统
刹车系统
刹车是在车辆行使过程中实施制动的系统，以达到减 速停车的功能。它必须可靠灵敏，制动性能强，工作平稳， 易于调整。在双手同时刹车时，必须做到前后推拉自行车 车轮不应转动，松开手柄，刹车系统应能迅速重定。
目前电动车上安装的刹车系统主要有涨刹、鼓刹、碟 刹。
刹车系统
电动车-涨刹
涨刹的刹车原理即拉动刹车线时，只有一边的刹车块 被撑开，从而达到刹车效果。目前主要在简易款车型上使 用。
减振分类
电动车-前减振
1、普通弹簧减振 2、液压齿环阻力减振
减振分类
电动车-后减振
1、单簧加粗后减振；
减振分类
电动车-后减振
2、双簧加粗减振；
减振分类
电动车-后减振
3、阻力液压后减振；
减振分类
电动车-后减振
4、气囊（氮气）后减振
其它部件
电动车车轮
前后轮一般由轮毂、轮胎组成。 •轮毂有铁轮毂和铝合金轮毂之分。 •轮胎按车型区分有电动轮胎和电摩轮胎，按是否有内胎有真空胎 和普通胎。
电动车的技术要求
8. 电机额定连续输出功率应不大于240W；
9. 干态制动距离不大于4m，湿态制动距离不大于15m(以 20km/h骑行)； 10.应装有前灯或前反射器、后反射器、侧反射器和脚蹬反 射器，还应装有鸣号装置；
11.电器系统应安装到位，极性正确，电器配线应与电流量 相适应，以确保电动骑行时的安全、可靠；
刹车系统
电动车-鼓刹
电动车鼓刹的刹车原理是当刹车线被拉开时，两片刹 车块同时被撑开，与刹车圈紧贴从而达到刹车制动效果， 从这点看，鼓刹的刹车效果要比涨刹的要好。
优点：
鼓式刹车有良好的 自刹作用，制造成 本要比碟式刹车低。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ET Scooter 电动折叠自行车
一款来自荷兰的便携式电动自行车，体型小巧便于收纳在家或办公室，既环保又 便携。这款设计的框架采用汽车等级的铝合金冲压，整重只30公斤，轻便之余结 构强度也是非常高。整个电动车设计车身看起来像一个K字形，结构非常简单小 巧，驾驶高度相当于一辆24寸自行车，坐在上面不会特别的蹩脚适合作为年轻一 族通勤短途接驳。这是一款新型的电动车，结合了折叠自行车和电动自行车的双 重优点。
(单肩包、双肩包、内胆包) (其他) (多功能包) (单肩包、双肩包、保护套)
⑺ 移动存储
U盘 (常规、造型) 存储卡 (SD、TF、CF、MS、其他) 存储周边 (读卡器、光驱) 光盘 (DVD、其他) 内存条 (KTA、TVR) 硬盘 (固态硬盘、机械硬盘、其他)
⑾ 服务软件
服务 (服务卡、维修) 杀毒软件 (杀毒软件、其他) 系统软件 (window、其他) 应用软件 (office、apple、paralles、其他) 通讯运营 (移动、联通、电信)
(手柄、贴纸、座充、体感支架、电池、防滑帽等)
⑸ 保护清洁
保护case (iPhone、iPad、智能手机、平板) 保护膜 (屏幕膜、键盘膜、外壳膜) 清洁类 (电脑清洁、数码清洁)
⑼ 游戏娱乐
充电器 (笔记本、车载、电池、多功能、手机) 电池 (手机电池、干电池、其他电池) 键鼠 (鼠标、键盘、键鼠套装、鼠标垫) ⑵ 功能外设 扩展类 (触控笔、触控手套、其他) 线材 (数据线、视频线、电源线、音频线) 移动电源 (苹果移动电源、通用移动电源) 支架 (笔记本、车载、散热、手机及平板)
⑹ 个人健康
健康防护 健康监测 旅行生活 美容护理 智能穿戴
(护目镜、口罩) (体重秤、血压计、其他) (耳塞、靠枕、收纳袋、眼罩) (卷发器、洗面机、喷雾、除痘仪)
⑽ 文具礼品
文具 礼品
(数码礼品、创意礼品) (记事本、书档、纸镇、感应笔、地球灯)
(手表、手环、其他)
电脑包 零钱包 ⑶ 时尚包袋 收纳包 数码包
iMiro 折叠电动自行车
来自台湾的一款iMiro电动自行车，真正简便的折叠方式，一秒折叠，小巧便携， 代步的最佳选择，可放入汽车后备箱，轻巧便携。续航：25-45km 2小时就可充满 铝合金X型折叠车架，真正的好质量! 车子仅重：16.5kg
THANK YOU!
IPS 铠虎 电动独轮车
电动独轮车是一种依靠电力驱动及自我平衡能力控制的代步工具。在社会飞速发 展的今天，交通拥堵也成了普遍现象，一款时尚的电动独轮车，让您享受穿梭于 闹市的轻松与快乐。电动独轮车代替自行车和电动车作为代步工具是时尚潮流发 展的必然趋势。在环境污染日益严重的背景下，电动独轮车作为一种新型环保的 代步工具，宣传绿行出行、低碳环保的生活理念。
新人入职培训
产品知识——电动车
配件事业部 产品经理 马旋
2015年12月29日
配件事业部11大类产品
播放器 (MP3、MP4、录音笔) 耳机 (蓝牙、入耳、头戴) ⑴ 视听影音 音箱 (便携型、多媒体、苹果专用、其他) 投影 (手持式、微型便携式) 电玩 (XBOX、PS、其他) 智能玩具 (平衡车、飞行器、遥控车、滑板车) 益智 (电子宠物、儿童平板) 游戏周边
目录
电动车概念
电动滑板车
电动折叠车
电动独轮车
产品介绍
电动车
电动车分为交流电动车和直流电动车。通常说的电动车是以电池作为能量来源， 通过控制器、电机等部件，将电能转化为机械能运动，以控制电流大小改变速度 的车辆。第一辆电动车于1834年制造出，它是由直流电机驱动的。时至今日，电 动车已发生了巨大变化，类型也多种多样。
灯具器皿 (造型灯、智能灯) 网络设备 (路由器、扩展器) ⑷ 智能家居 小家电 (扫地机器人、除螨机、加湿器、净化器） 远程控制 (防丢器、无线开关)
⑻ 相机附件
滤镜 (UV、CPL、DC、其他) 脚架云台 (便携型、专业型、云台快装板) 数码电源 (充电器、电池) 肩带 (背带、腕带) 摄影周边 (手柄、快门线、闪关灯、其他)
PATGEAR 电动滑板车
电动滑板车是继传统滑板之后的又一滑板运动的新型产品形式。电动滑板车十分 节省能源，充电快速且航程能力长。整车造型美观、操作方便，驾驶更安全。对 于喜欢生活方便的朋友来说绝对是非常适合的一种选择，给生活添加多一分乐趣。 优点：完美的减震效果让骑行真正成为一种享受。越野车式的把手，再加上漂亮 的外形，让驾驭它的你成为众人注目的焦点。整车给人感觉美观时尚、动力充沛、 加速感强、驾驶舒适、操作灵活轻便；整车车架采用优质高抗拉钢，结构紧密、 坚固耐用! 车把下方装有折叠把手，只要往下一按就可以很方便地进行一秒钟式折 叠；座椅的拆卸与高度调节十分方便；整个折叠过程可以在5秒内轻松搞定。
