暖通工程施工方案64834
暖通工程施工方案
暖通工程施工方案一、工程概述本工程拟在某建筑物内进行暖通设备的安装，包括采暖系统、通风系统、空调系统等。
该建筑物属于多层住宅楼，总共23层，每层面积约为2000平方米。
二、工程目标本工程的目标是实现以下效果：1.保证建筑物内部空气质量的合格标准，有效控制室内温度、湿度及空气流通等环境因素；2.提高工作、生活效率，增强人们的身体免疫力，预防病毒传播；3.节约能源，减少运行成本，达到可持续性发展。
三、方案设计1. 采暖系统本工程将采用地暖供暖系统，通过在地板下面敷设供暖管道，实现对整个房间的供暖。
该系统具有以下优势：•节约空间，无需安装散热器等设备，美观大方；•均匀供暖，感觉更加舒适；•实现室内与室外的顺畅交流，保证室内空气流通；•提高能源利用率。
同时在每个房间装有温度感应器，可以根据室内温度自动调节系统的供暖功率，达到节能的目的。
2. 通风系统本工程将采用新风系统和排风系统相结合的通风系统。
系统分为两个部分：•新风系统：在外部空气将经过过滤器之后送入室内，保证室内的新鲜空气供应；•排风系统：将室内污浊空气排出，保证室内空气的流通。
在通风口设置风阀，可以根据室内空气质量自动调节新风、排风的流量。
同时，系统工作时还将监测室内空气中的二氧化碳、PM2.5等有害气体，保证室内空气的质量。
3. 空调系统本工程将采用中央空调系统。
主要设备包括：•制冷机组：将室内热量吸收，然后通过制冷循环输送到室外；•冷水机组：将制冷机组制出来的冷水输送到楼内各个房间；•风机盘管：通过风机将制冷机组制出来的冷气送入到楼内各个房间；其中，制冷机组和冷水机组将设在楼顶机房内，通过管道连接到楼内各个房间的风机盘管，实现对整个建筑物的空调控制。
同时，系统将设置温度感应器，可以根据室内温度自动调节系统的供冷功率，达到节能的目的。
此外，系统也将设置有温控阀门，可以实现对不同房间的温度控制。
四、施工计划工程将分为以下几个步骤进行：1.设计方案：负责进行方案设计，确立施工方向；2.材料采购：根据方案确定材料种类和数量，负责采购；3.施工准备：安排施工团队，准备施工现场；4.架设管道及设备安装：将地暖管道、通风管道和空调管道在楼内各处架设，并安装相应的设备；5.工程调试：对系统进行调试和检测，确保各项指标符合要求；6.工程验收：由专业机构对施工工程进行验收，合格后才可以进行交付使用。
暖通施工方案
暖通施工方案暖通施工方案一、工程概述：本暖通工程主要包括建筑物供暖、通风、空调系统的安装和调试工作。
根据建筑物的设计要求和使用需求，我们将按照相关标准和规范进行施工和调试工作，以确保工程质量和安全性。
二、供暖系统：1. 本工程将采用集中供暖系统，供暖方式为水暖。
采暖锅炉将安装在供暖机房，通过管道输送热水至各个供暖终端。
2. 供暖终端采用散热器，根据建筑物的结构和面积进行布置，并按照设计要求进行装配和调试工作。
同时，将安装相关阀门和控制装置，以实现温度的自动调节和控制。
3. 供暖系统还将设置相关的监测装置，用于监测温度和供暖效果，以确保供暖系统的正常运行。
三、通风系统：1. 本工程将采用机械通风系统，以保证室内空气的新鲜和清洁。
通风设备将安装在通风机房，通过管道将空气输送至各个通风口。
2. 通风口将根据建筑物的功能和使用需求进行设置，并按照设计要求进行布置和调试工作。
同时，还将安装相关的过滤装置，以提高空气的质量。
3. 通风系统还将设置相关的监测装置，用于监测室内空气的质量和通风效果，以确保通风系统的正常运行。
四、空调系统：1. 本工程将采用中央空调系统，以提供室内的舒适温度和湿度。
空调设备将安装在机房，通过管道和风管将冷（热）空气输送至各个区域。
2. 空调出风口和回风口将根据建筑物的布局和使用需求进行设置，并按照设计要求进行布置和调试工作。
同时，还将设置相关的温湿度控制装置，以实现温湿度的自动调节和控制。
3. 空调系统还将设置相关的监测装置，用于监测室内温湿度和空调效果，以确保空调系统的正常运行。
以上是本暖通施工方案的基本内容和要点。
我们将按照相关规范和标准进行施工和调试工作，以确保工程质量和安全性。
在施工过程中，我们将严格遵守相关安全规定，确保工人和设备的安全。
同时，我们将确保施工进度和质量的控制，保证工程按时完成，并达到设计要求和使用需求。
暖通施工方案(3篇)
第1篇一、项目概述项目名称：XX住宅小区暖通工程项目地点：XX市XX区项目规模：总建筑面积约XX万平方米项目性质：住宅项目背景：随着我国经济的快速发展，人们对居住环境的要求越来越高，暖通工程作为住宅小区的重要组成部分，其施工质量直接影响到居民的生活品质。
本方案旨在为XX住宅小区暖通工程提供一套科学、合理的施工方案，确保工程顺利进行，满足设计要求和使用功能。
二、施工组织与管理1. 施工组织架构为确保工程顺利进行，成立以下施工组织架构：（1）项目经理部：负责整个工程的施工组织、协调和管理。
（2）工程技术部：负责施工图纸的审核、技术交底、施工方案的编制和实施。
（3）质量安全管理部：负责施工过程中的质量控制和安全监督。
（4）物资供应部：负责工程材料的采购、验收和供应。
（5）施工队：负责具体施工任务的实施。
2. 施工进度计划根据工程实际情况，制定详细的施工进度计划，确保工程按期完成。
三、施工准备1. 施工图纸和技术资料（1）审查施工图纸，确保图纸的完整性和准确性。
（2）收集整理相关技术资料，如设计说明书、施工规范、质量标准等。
2. 施工人员（1）组织施工人员参加技术交底，确保人员熟悉工程内容和施工要求。
（2）对施工人员进行岗前培训，提高施工技能和安全意识。
3. 施工材料（1）采购符合设计要求和质量标准的暖通设备、管道、阀门等材料。
（2）对进场材料进行验收，确保材料质量合格。
4. 施工设备（1）准备施工所需的机械设备，如焊机、切割机、泵等。
（2）对设备进行检查和维护，确保设备正常运行。
四、施工工艺及质量控制1. 施工工艺（1）管道安装：采用明装或暗装方式，确保管道布局合理、美观。
（2）阀门安装：按照设计要求，选用合适的阀门，确保阀门启闭灵活、密封性能良好。
（3）风机安装：确保风机安装牢固、水平，与管道连接紧密。
（4）散热器安装：按照设计要求，选择合适的散热器，确保散热器安装牢固、美观。
2. 质量控制（1）严格控制施工材料质量，确保材料合格。
暖通工程施工方案
暖通工程施工方案一、项目背景暖通工程是建筑工程中不可或缺的一部分，它的主要作用是保证建筑内部的舒适性和健康性。
暖通工程施工方案是对暖通工程施工过程中的具体操作步骤、安全措施、质量控制等方面进行详细规划和详细描述，确保施工过程顺利进行，保证工程质量达到要求。
二、施工前期准备1. 确定施工计划：根据设计图纸和工程要求，制定暖通工程施工计划，明确施工序列和工期安排，合理安排施工人员和施工设备。
2. 资源准备：准备施工所需的材料、设备和人员，确保施工过程中物资供应充足。
3. 施工方案评审：对暖通工程施工方案进行评审，保证施工过程合理可行，达到设计要求。
4. 安全保障：制定施工安全计划，明确安全责任人，并对施工人员进行安全培训，确保施工安全。
三、施工工艺1. 设备安装：按照设计图纸要求，进行暖通设备的安装，包括空调系统、供暖系统、通风系统等设备的安装，确保设备安装稳固可靠。
2. 管路铺设：根据设计要求，进行管路的铺设和连接，包括冷热水管道、风管等管路，确保管路布局合理、连接牢固。
3. 绝缘处理：对管路和设备进行绝缘处理，确保设备和管路不受外界条件影响，保证设备正常运行。
4. 防水处理：对暖通设备和管路进行防水处理，确保设备和管路不受潮湿影响，保护建筑结构安全。
5. 调试检验：进行暖通设备的调试和检验，确保设备正常运行，保证施工质量。
6. 清洁整理：清理施工现场，对设备和管路进行清洁整理，保证施工质量和施工环境卫生。
四、质量控制1. 施工过程质量检查：对暖通工程施工过程进行定期检查，发现问题及时处理，确保施工质量。
2. 设备质量验收：进行暖通设备的质量验收，检查设备是否符合设计和要求，确保设备质量。
3. 管路连接检查：对管路连接进行检查，确保连接牢固、无渗漏，保证暖通系统正常运行。
4. 整体质量验收：在施工结束后进行整体质量验收，对暖通工程进行全面检查，确保施工质量达标。
五、安全保障1. 安全教育培训：对施工人员进行安全教育培训，增强安全意识，确保施工安全。
暖通施工工程方案
暖通施工工程方案一、项目背景及概况本工程为某新建办公楼暖通系统施工工程，项目位于城市CBD核心地段，总建筑面积约为2万平方米，包括地下两层为停车库，地上六层为办公楼。
本工程需建设完善的供暖、通风、空调系统，以提供舒适的室内环境。
二、设计方案1. 供暖系统设计为了满足办公楼的取暖需求，本项目将采用集中供暖系统。
主要设备包括锅炉、水泵、散热器和水箱。
锅炉选用高效节能的燃气热水锅炉，与水泵配合工作，通过管网将热水输送至各个楼层的散热器，再将冷却的水回送锅炉重新加热。
同时，应配备水箱以满足供暖系统的稳定运行。
2. 通风系统设计办公楼内的通风系统设计旨在保证室内空气的新鲜度和舒适度。
采取局部通风、全层换气和新风处理方式。
通风系统将采用空气处理机组、风管、排风扇和换气口等进行布置，以满足办公楼不同区域的通风需求。
同时，新风处理需采用高效过滤等方式，将室外新风送入室内，降低空气污染物对室内环境的影响。
3. 空调系统设计为了确保办公楼内的舒适度，将采用中央空调系统。
该系统将包括冷水机组、风机盘管、风管及配电控制系统等。
根据不同楼层和房间的需求，设立相应的冷却水和供冷水系统，利用水冷却或蒸发冷却原理，通过风机盘管将冷热空气输送至各个区域，以保持室内舒适度。
4. 排水系统设计同时，本工程还需设计合理的排水系统，确保雨水和生活污水的有效排放。
排水系统将采用内部下水道和外部排水管道，根据地形和建筑结构合理设置排水口和排水泵等设备，以防止排水不畅带来的影响。
三、施工方案1. 施工组织设计为保证工程质量和安全，将按照工程进度和任务分工，确定施工队伍组织和管理制度。
设立专门的项目部门，包括施工组、质量监督组、安全组和物资管理组等，明确各自的职责和权限。
施工队伍将按照岗位责任制，合理安排施工进度和配备专业技术人员，确保施工质量和工期进度。
同时，建立健全的施工组织管理体系，包括施工方案论证和技术交底等程序，落实施工安全文明施工要求。
暖通工程施工方案

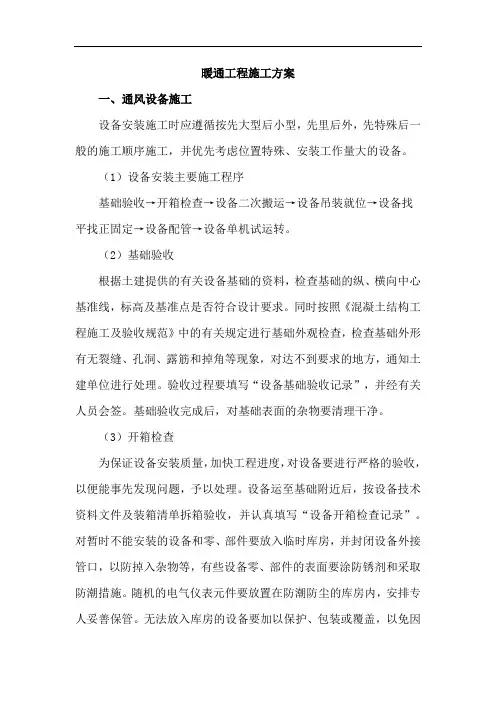

暖通工程施工方案一、通风设备施工设备安装施工时应遵循按先大型后小型，先里后外，先特殊后一般的施工顺序施工，并优先考虑位置特殊、安装工作量大的设备。
（1）设备安装主要施工程序基础验收→开箱检查→设备二次搬运→设备吊装就位→设备找平找正固定→设备配管→设备单机试运转。
（2）基础验收根据土建提供的有关设备基础的资料，检查基础的纵、横向中心基准线，标高及基准点是否符合设计要求。
同时按照《混凝土结构工程施工及验收规范》中的有关规定进行基础外观检查，检查基础外形有无裂缝、孔洞、露筋和掉角等现象，对达不到要求的地方，通知土建单位进行处理。
验收过程要填写“设备基础验收记录”，并经有关人员会签。
基础验收完成后，对基础表面的杂物要清理干净。
（3）开箱检查为保证设备安装质量，加快工程进度，对设备要进行严格的验收，以便能事先发现问题，予以处理。
设备运至基础附近后，按设备技术资料文件及装箱清单拆箱验收，并认真填写“设备开箱检查记录”。
对暂时不能安装的设备和零、部件要放入临时库房，并封闭设备外接管口，以防掉入杂物等，有些设备零、部件的表面要涂防锈剂和采取防潮措施。
随机的电气仪表元件要放置在防潮防尘的库房内，安排专人妥善保管。
无法放入库房的设备要加以保护、包装或覆盖，以免因建筑施工、恶劣天气或其他原因而造成损坏。
设备开箱检查项目如下：设备随机文件如装箱清单、出厂合格证明书、安装说明书、安装图等。
核实设备及附件的名称、规格、数量。
并核实设备的方位、规格、各接口位置是否与图纸相符。
进行外观质量检查，不得有破损、变形、锈蚀等缺陷。
随机的专用工具是否齐全，设备开箱检验后，做好设备开箱检验记录，检验中发现的问题，由业主、厂家、施工单位协商解决。
（4）设备二次搬运施工前熟悉施工现场设备布置平面图，了解现场设备安装位置和方向。
拖运前核实设备的结构形式、外形尺寸和单件重量，了解拖运路线，考虑能否顺利通过，如需清理、平整、加固时，必须事先做好准备。
暖通工程施工方案
暖通工程施工方案1. 引言本文档旨在为暖通工程施工方案提供详细的指导和说明。
暖通工程是指利用供热、供冷以及通风系统，为建筑物提供适宜的室内温度、湿度和空气质量的工程。
本施工方案将包括工程范围、施工流程、质量控制和安全保障等方面的内容。
2. 工程范围暖通工程的范围主要包括供热、供冷和通风系统的安装和调试。
具体范围如下：•供热系统：包括锅炉、暖气片、管道和配件的安装、连接和调试；•供冷系统：包括制冷机组、冷却塔、冷水机组和冷却水管道的安装、连接和调试；•通风系统：包括送风机组、排风机组、风道和风口的安装、连接和调试。
3. 施工流程3.1 准备工作在正式施工之前，需要进行以下准备工作：•澄清施工方案、图纸和技术规范；•确定施工所需材料和设备，并进行采购；•制定施工计划和时间表；•进行工地安全检查，并确保施工人员具备相关资质和培训。
以下是供热系统施工的基本流程：1.安装锅炉：根据设计要求，将锅炉及其配件安装在指定位置，确保安装平稳可靠；2.安装暖气片：根据设计图纸，将暖气片安装在各个房间的适当位置，并连接管道；3.安装管道和配件：根据设计要求，安装供热管道和配件，包括水泵、阀门、温度传感器等；4.连接管道和设备：将锅炉、暖气片、水泵等设备与管道连接，并进行密封和固定；5.调试系统：进行供热系统的水压试验、泄漏检查和系统调试，确保系统正常运行；6.安装控制系统：安装温度控制器、传感器和自动控制设备，实现供热系统的智能控制。
3.3 供冷系统施工流程以下是供冷系统施工的基本流程：1.安装制冷机组：将制冷机组按照设计要求安装在指定位置，并与冷却塔、冷水机组等设备连接；2.安装冷却塔：根据设计要求，安装冷却塔并与制冷机组进行连接；3.安装冷却水管道：根据设计图纸，安装冷却水管道和阀门，确保流体循环畅通；4.连接管道和设备：将制冷机组、冷却塔、冷却水泵等设备与管道连接，并进行密封和固定；5.调试系统：进行供冷系统的压力测试、泄漏检查和系统调试，确保系统正常运行；6.安装控制系统：安装温度控制器、压力传感器和自动控制设备，实现供冷系统的智能控制。
暖通工程施工方案
暖通工程施工方案一、项目背景暖通工程是指通过采用空气调节、冷热水供热、通风及空气净化等技术手段，为建筑物提供适宜温湿度、空气清新度的室内环境。
本施工方案针对一座办公楼的暖通工程进行设计和施工，确保建筑物内部温度的稳定和舒适。
二、施工目标1.提供稳定、舒适的室内温度；2.确保空气质量达到相关标准；3.降低能源消耗，提高能源利用效率。
三、施工步骤与措施1.制定施工计划根据建筑物的结构及设计要求，制定合理的施工计划，确保施工过程的顺利进行。
计划包括施工时间安排、工程分工、材料采购及储备等。
2.安装空调系统根据设计要求选择合适的空调系统，并进行安装。
安装过程中需要注意空调机组的位置和固定，管道的敷设及连接，以及电力供应等。
3.配置供热设备根据建筑物的规模和需求，配置合适的供热设备，例如锅炉和热水循环系统。
确保供热设备的安装和调试正常进行，以保证供热的稳定性和高效性。
4.安装通风系统根据建筑物的规模和使用特点，选择合适的通风系统，并进行安装和调试。
通风系统需要合理布局，确保室内空气的流通和新鲜度。
5.安装空气净化设备根据建筑物的使用要求，安装适合的空气净化设备，例如空气净化器和烟雾探测报警器。
确保空气质量达到相关标准，保障用户的健康和舒适。
6.施工质量控制在施工过程中，严格按照相关标准和规范进行施工，确保施工质量合格。
并进行相应的检验和测试，确保暖通系统的正常运行。
7.能源管理与控制在施工完成后，对整个暖通系统进行能源管理和控制，实现能源的节约和利用效率的提高。
通过合理设置温控系统、定时开关等手段，降低能源消耗，达到节能减排的目标。
四、施工时间及工期本项目预计施工周期为3个月，具体工期根据施工进展情况进行调整。
五、安全措施1.在施工现场设置警示标志，确保施工区域安全；2.施工过程中，严格按照安全操作规范进行作业；3.防止施工现场积水和漏电等安全隐患；4.保证施工人员佩戴个人防护设备，预防事故发生。
六、总结通过本施工方案的实施，可以提供一套稳定、舒适的暖通系统，保障建筑物内部温度的稳定和空气质量的优良。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铜仁110kv****8*容改造工程（含滑石220kv变电站间隔扩建工程）暖通工程专项方案******电力建设工程有限司二零一七年三月目录一、工程概况二、编制依据：三、工期要求四、施工范围五、施工准备1、项目管理人员配备2、施工人员准备3、技术准备4、施工现场准备5、施工机具准备六、施工材料报验制度七、主要施工方法及工艺要求1、设备安装2、通风及空调风管做法及工艺要求：3、空调水系统施工方法及工艺要求4、保温施工方法及工艺要求八、暧通施工质量检查及成品保护1、通风及空调风管质量检查及要求2、空调水系统质量检查及要求3、设备安装质量检查及要求4、成品保护九、安全文明施工要求暖通工程专项施工方案一、工程概况1、工程名称：2、建设地点：3、建设单位：4、设计单位：5、监理单位：6、施工单位：7、计划开工日期：8、计划竣工日期：二、编制依据：2.1本施工图和设计说明书、随机技术文件2.2 GB50243-2002《通风与空调工程施工及验收规范》2.3 GBJ300-88《建筑安装工程质量检验评定统一标准》2.4 GB50236-98《现场设备、工业管道焊接工程施工及验收规范》2.5 GBJ66-84《制冷设备安装工程施工及验收规范》2.6 《民用建筑工程节能质量监督管理办法》（建质[2006]192号）2.7《建设工程质量管理条例》（国务院令第279号）2.8《建设工程安全生产管理条例》（国务院令第393号）2.9《建设部关于贯彻执行工程勘察设计及施工质量验收规范若干问题的通知》（建标[2002]212号）3.0发包人、监理人和承包人在工程建设中，应执行重庆市建筑工程相关地方标准。
三、工期要求：合同签订后31日历天。
四、施工范围:1、一层至顶层空调及通风、防排烟的系统末端施工，包含如下施工范围；2、空调水系统的平层供回水管在每层管道井外已安装阀门后的支管接口，再到接口后的终端各设备。
3、空调新风系统的平层电梯前室管井外接至每层走道新风接口；办公区域内新风送风机阀门后接口；设计为每层送风外的接口后的管道及阀门、风口，终端设备等。
4、每层回风机井道外已安装阀门后的接口，接口后的所有管道、阀门、风口等。
5、每层卫生间排气井外已安装阀门后的接口，接口后的管道、阀门、风口等。
6、本工程属于空调、通风及防排烟改造工程，根据设计的施工平面图及发包方招标文件中的工程量清单中内容，对风机盘管、风管、风口、空调水系统等拆除后的调整。
7、负责对本工程空调系统、空调冷媒水系统、通风系统及相关的防腐、保温工程等的安装、调试、现场测试/试运行、检查/验收、质量保证及售后服务。
五、施工准备：1、项目管理人员配备项目管理人员名细表（见下表）2、施工人员准备：本专业通风及空调系统由施工班组加工、制作、安装、保温，根据专业进程由项目负责人统一调配劳动力，劳动力的安排详见下表。
劳动力计划表3、技术准备：组织技术人员熟悉施工图纸和有关的设计资料，对相关的技术、经济和自然条件进行调查分析、研究可行的施工方案。
针对图纸中存在的问题及时记录，为施工作出准确的、科学的技术指导。
4、施工现场准备:施工道路、施工用水、施工用电和加工场地由总包方统一规划，生产、办公、库房等临时用房由发包方提供。
5、施工机具准备：具体施工用机具见下表。
具体施工用机具见下表。
六、施工材料报验制度为了加强工程质量的事前控制，防止伪劣材料用于工程上，对进入工地的工程所需材料实行报验制度。
规定如下：1. 工程需要的主要原材料、构配件及设备进场时必须具有出厂合格证或质量保证书、材质化验单和允许进入当地建设市场的使用认证书及厂家批号，同时应按有关规定进行检验复试，自检合格后填写《工程材料/构配件/设备报验单》向项目监理部报告批量和用于工程上的部位。
经监理工程师及业主代表审查确认后方可使用。
监理人员如果对其出厂合格证或检验单有异议，有权提出复试、检验要求，否则一律不准用在工程上。
2. 工程用各种构件，由于运输等原因，出现质量问题时，应进行分析研究并采取措施处理后，经监理工程师同意，方可用在工程上。
3. 凡采用新材料、新型制品，应检查技术鉴定文件。
4. 对建筑构配件及主要设备在订货前有必要时应到生产厂家进行实地考察（生产工艺、质量控制、检测手段），提交的样品、资料、单价向监理工程师申报，经监理工程师会同设计、业主研究同意后方可确定订货单位。
5. 所有设备及配件，在安装前应按相应技术说明书的要求进行质量检查。
必要时，还应由法定检测部门进行检测。
七、主要施工方法及工艺要求1、设备安装1.1材料要求及主要机具：1.1.1所采用的风机盘管、空调室外机及室内机、新风机组、轴流排气扇等设备均应具有出厂合格证明书或质量鉴定文件。
1.1.2风机盘管、空调室外机及室内机、新风机组、轴流排气扇等设备的结构型式、安装型式、出口方向、进水位置应符合设计安装要求。
1.1.3设备安装所使用的主料和辅助材料规格、型号应符合设计规定，并具有出厂合格证。
1.1.4电锤、手电钻、活扳手、套筒扳手、钢锯、管钳子、手锤、台虎钳、丝锥、套丝板、水平尺、线坠、手压泵、压力案子、汽焊工具等。
1.2作业条件：1.2.1风机盘管、空调室外机及室内机、新风机组、轴流排气扇等设备和主、副材料已运抵现场，安装所需工具已准备齐全，且有安装前检测用的场地、水源、电源。
1.2.2安装位置尺寸符合设计要求，接往风机盘管、空调室外机及室内机的支管预留管口位置标高符合要求。
1.3操作工艺1.3.1工艺流程：预检→施工准备→电机检查试转→冷器水压检验→吊架制安→风机盘管、空调室外机及室内机、空调机组安装→连接配管→检验1.3.2风机盘管、空调室外机及室内机、空调机组在安装前应检查每台电机壳体及表面交换器有无损伤、锈蚀等缺陷。
1.3.3.所有设备电机应每台进行通电试验检查，机械部分不得摩擦，电气部分不得漏电。
1.3.4风机盘管、空调室外机及室内机、空调机组应逐台进行水压试验，试验强度应为工作压力的1.5倍，定压后观察2～3min不渗不漏。
1.3.5空调机组与一次风管连接处应严密，防止漏风。
1.3.6风机盘管、空调机组水管接头方向和回风面朝向应符合设计要求。
1.3.7冷热媒水管与风机盘管、空调室外机及室内机、空调机组连接宜采用钢管或紫铜管，接管应平直。
紧固时应用扳手卡住六方接头，以防损坏铜管。
凝结水管宜软性连接，软管长度不大于300mm材质宜用透明胶管，并用喉箍紧固严禁渗涌，坡度应正确、凝结水应畅通地流到指定位置，水盘应无积水现象。
1.4.质量标准1.4.1设备安装前宜进行单机三速试运转及水压检漏试验。
试验压力为系统工作压力的1.5倍，试验观察时间为2min，不渗漏为合格；1.4.2机组应设独立支、吊架，安装的位置、高度及坡度应正确、固定牢固；1.4.3设备与风管、回风箱或风口的连接，应严密、可靠。
检查数量:按总数抽查10%，且不得少于1台。
检查方法:观察检查、查阅检查试验记录。
1.5.成品保护1.5.1风机盘管、空调室外机及室内机、空调机组运至现场后要采取措施，妥善保管，码放整齐。
应有防雨、防雪措施。
1.5.2风机盘管诱导器安装施工要随运随装，与其它工种交叉作业时要注意成品保护，防止碰坏。
2、通风及空调风管做法及工艺要求：2.2通风空调做法2.2.1施工技术人员要认真审图，分清不同用途管径采用不同壁厚的镀锌钢板制作风管，用料规格应符合施工规范及设计要求（GB50243-2002），板材厚度如下表（其它材质类风管见规范）通风空调板材厚度表2.2.2通风空调工程制作工艺流程：领料下料剪切咬口制作风管折方成型检验安装2.3空调通风管及部件加工和连接2.3.1风管加工板材剪切必须进行下料的复核，以免有误，而后按划线形状用机械剪和手工剪进行剪切，下料时应注意留出翻边量，本工程板材采取咬口方式有：联合咬口、立式咬口、咬口后要求平整，直咬口后的板按画好的线在折方机上进行折方、合缝。
2.3.2矩形风管的弯头采用内外弧形制作，当主风管转弯半径R小于1.5B（B为风管长边），应在管内设置导流片，导流片的迎风侧边缘应圆滑，其两端与管壁的固定应牢固，同一弯管内导流片的弧长应一致。
2.3.3管道在安装前，管内必须清扫，敞口应临时封闭。
2.4 风管及部件安装2.4.1工艺流程:确定标高位置 制作吊架 设置吊点风管排列 法兰连接2.4.2风管及部件系统逐层安装,支架采用吊杆支架,标高必须根据图纸要求和土建基准线而确定,吊架安装时,先按风管的中心线找出吊敷设位置,做上记号,再将加工好的吊杆固定上去,吊杆与横担用螺母拧上,以便于日后调整.当风管较长时,需要安装一排支架时,可先将两端吊杆固定好,然后接线法找出中间支架的位置,最后依次安装.吊杆间距按下表确定风管吊杆间距表2.4.3为了保证法兰处的严密性，通风管道共板法兰之间垫料采用8501密封胶做密封料，空调管道共板法兰之间垫料采用橡塑自粘板做密封料，螺栓穿行方向要求一致，拧紧时应注意松紧不均造成风管的扭曲。
根据现场情况可以在地面连成一定长度，再整体吊装，或将风管放在支架台上逐节连接，安装时一般按先安干管，后安支管的顺序。
需要防火阀或消声器安装时，各大边如超过500mm 时，应单设吊杆。
2.5 安装质量要求2.5.1 支吊托架、规格、间距必须符合设计要求，风口阀门等处不得设置吊杆，风管吊杆必须牢固、位置标高及走向符合设计要求，部检验件安装要求方向正确，操作方便，防火阀检修口必须便于操作。
2.5.2 本工程小于630mm新风管采用无法兰风管连接方式，无法兰加工，无法兰连接风管的接口采用机械加工尺寸正确，形状规则，接口严密，插条式法兰连接，插条用0．8mm镀锌钢板下料咬形。
插条两端压接两平面各20mm，风管安装时把插条与风管连接；风管吊装好时，用打高分子密封胶密封严密.2.5.3风口安装位置正确，外露部分子整美观排列整齐一致。
2.6 漏光及漏风量测试2.6.1 漏光法检测应采用光线对小孔的强穿透力，对系统风管严密程度进行了检测方法，采用具有一定强度的安全光源。
如低压灯lOOW 带保护罩的低压照明灯，或者其它低压光源。
低压风管每lorn不应大于2处且lOOm接缝平均不应大于16处，中压系统每lOm不应超1处，且lOOm接缝平均不应大于8处，都为合格漏光，检测中如发现条缝形漏光的应及时进行密封处理。
2.6.2 漏风量测试应采用检验合格的专用测量仪表或采用符合现行国家标准(流量测量节流装置)规定的计量元件搭设的测量装置。
漏风管测试装置可采用风管式或风室式。
风管式测试装置采用孔板作计量元件，风室式测试装置采用喷嘴作计量元件，最后测出的实测值与设计给定的数值不应小于10%为合格。
3、空调水系统施工方法及工艺要求3.1空调水系统设计为双管制，需从竖井外至各层的风机盘管，夏天供冷水，冬天供热水，空调水系统包括供水、回水、冷凝水、供回水管,材质焊接钢管DN＞50mm的管采用无缝钢管焊接方式，对DN ≤50mm 的焊接管采用螺纹连接方式，冷凝水管采用塑料管承插粘连接方式，其常规工艺为：预制加工卡架安装干管安装立管安装支管安装试压冲洗防腐调试保温3.2 全部水系统有压管道均为O．003坡度，无压管道(冷凝水管)的坡度均为0.008，施工过程中严格控制焊口或丝扣的质量及坡度。
