史无前例：帝豪EC7大灯改装——超越氙气灯

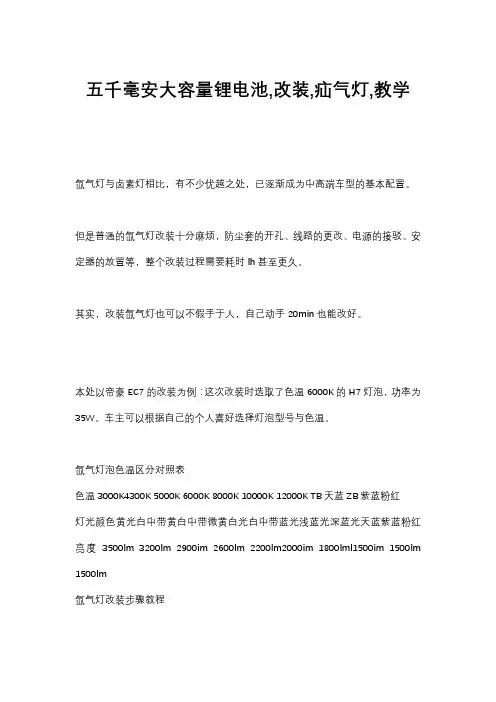

五千毫安大容量锂电池,改装,疝气灯,教学
五千毫安大容量锂电池,改装,疝气灯,教学氙气灯与卤素灯相比，有不少优越之处，已逐渐成为中高端车型的基本配置。
但是普通的氙气灯改装十分麻烦，防尘套的开孔、线路的更改、电源的接驳、安定器的放置等，整个改装过程需要耗时lh甚至更久。
其实，改装氙气灯也可以不假手于人，自己动手20min也能改好。
本处以帝豪EC7的改装为例：这次改装时选取了色温6000K的H7灯泡，功率为35W。
车主可以根据自己的个人喜好选择灯泡型号与色温。
氙气灯泡色温区分对照表色温3000K4300K 5000K 6000K 8000K 10000K 12000K TB天蓝ZB紫蓝粉红灯光颜色黄光白中带黄白中带微黄白光白中带蓝光浅蓝光深蓝光天蓝紫蓝粉红亮度3500lm 3200lm 2900im 2600lm 2200lm2000im 1800lml1500im 1500lm 1500lm氙气灯改装步骤教程（l）选择灯具6000K的H7灯泡，功率为35W。
安定器采用一体化设计，不但美观，而且可以避免繁琐的布线问题。
外层材料更能起到防水防热的保护作用。
（2）拆卸近光灯防尘盖在进行改装之前，车主需要了解自己车型的近光灯与远光灯的位置。
一般情况下，近光灯都在靠外侧，而远光灯则在靠内侧。
帝豪EC7的防尘盖为软胶材质，并不难取下，稍微用力就可以取下来。
（3）拆卸弹簧固定夹把防尘盖掰开后，我们可以隐约看到其内部的构造。
把U型的弹簧固定夹松开后，可以轻易地取出原车车灯。
氙气灯改装步骤教程（4）拆卸弹簧固定夹把防尘盖打开后，我们可以隐约看到其内部的构造。
把U型的弹簧固定夹松开后，可以轻易地取出原车车灯。
把氙气灯安装正确后，盖上安定器。
安定器上有两条线口，一条与氙气灯上的电源进行接驳，另外一条则与原车的电源进行接驳，注意接驳的电源线颜色要一致。
（5）安装固定线扣接驳完成后，盖上安定器与防尘盖，然后用铁箍固定。
右边车灯的安装大约需要15分钟，而左边车灯因为离蓄电池比较近，操作空间较小，需要的时间会相对长一点。

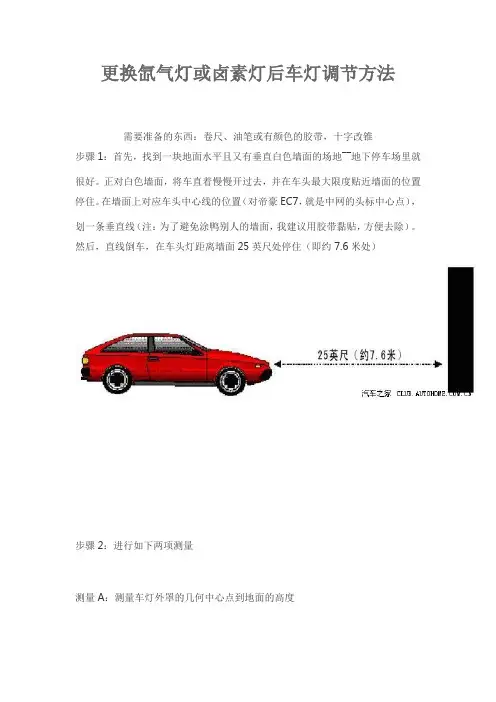

更换氙气灯或卤素灯后车灯调节方法
更换氙气灯或卤素灯后车灯调节方法需要准备的东西：卷尺、油笔或有颜色的胶带，十字改锥步骤1：首先，找到一块地面水平且又有垂直白色墙面的场地――地下停车场里就很好。
正对白色墙面，将车直着慢慢开过去，并在车头最大限度贴近墙面的位置停住。
在墙面上对应车头中心线的位置（对帝豪EC7，就是中网的头标中心点），划一条垂直线（注：为了避免涂鸭别人的墙面，我建议用胶带黏贴，方便去除）。
然后，直线倒车，在车头灯距离墙面25英尺处停住（即约7.6米处）步骤2：进行如下两项测量测量A：测量车灯外罩的几何中心点到地面的高度测量B：近光灯透镜的中心点到车头中心点（对帝豪EC7而言，就是中网的车标中心点）的距离，以及远光灯中心点到车头中心点的距离步骤3：在墙面上，划出两条水平线（可以用胶带黏贴取代，下同），一条对应步骤2中的测量A值，即头灯中心到地面的高度，另一条则比上面的高度低2英寸（即约5厘米）。
然后，依据步骤2中的测量B值，根据近光灯和远光灯到车头中心线的距离，从墙面中心线量起，分别以短竖线，在较低的那根水平线上标出近光灯位置，在较高的水平线上标出远光灯位置。
这样，墙面上就会形成4个十字，下面两个对应近光灯分割线的中心转折点位置，上面两个对应远光灯的光斑中心点位置。
(A)近光灯调节：调节之前，个人经验是首先将车内的近光灯高低调节键拨到中间位置（这样还预留了一点高度可以升高到最高位置，平时不用，但有备无患，走一些国道时有用）。
打开近光灯，这时会在墙面上投影出明暗分割线，按下面的图例，用起子通过近光灯的左右和高低调节螺丝，使近光灯分割线中心转折点位置与墙面上的近光灯标志对齐。
调节时，左右近光灯分别调节，在调整一侧近光灯时，应将另一边的车灯遮挡住。
(B)远光灯调节打开远光灯，同样利用起子对远光灯的高低和左右调节螺丝进行调整。
由于远光灯没有切割线，投射在墙面上的是两块光斑，所以调整远光光斑的中心点（即最亮点）对准墙面上的远光标志。
史无前例：帝豪EC7大灯改装——超越氙气灯
史无前例：帝豪EC7大灯改装——超越氙气灯帝豪EC7大灯照度不够一直在困扰着车主的行车安全，在论坛里，已经有不少车主将前大灯近光或远光改装升级氙气灯，而且大部分车主基本上都是将近光灯升级改装为双光透镜氙气灯，也有部分车主将远光和近光同时改装升级为氙气灯。
我也和很多车主一样，早将近光灯升级双光透镜氙气灯，但远光一直没有改装氙气灯。
其原因主要是考虑氙气灯的频闪问题很难得到满意的效果，而且改装氙气灯的成本比较高，改装工程比较麻烦，自己动手改装的车主都知道，那不是一般的累，所以迟迟没有改装。
由于以上原因，我一直在探讨是否能用最简单的方法改装大灯，我在想为什么很多高挡车都设计安装LED前大灯，难道我们就不能改装？在网上我查找所有的LED大灯产品，并参考高挡车采用LED大灯的有关资料，经过N次采购各种产品改装试用，一次又一次的改装试用，最终确认一款行之有效的LED大灯产品改装成功。
下面将有关资料和改装过程分享给车主朋友参考。
如果你想改装大灯，这就是最简单、行之有效的方法。
自己动手改装非常方便，如果你自己会更换灯炮就会改装，就这么简单。
下面以图解方法分别介绍改装全过程：一、产品简价下面我们先从几图来认识一下新型LED大灯，这款灯是安装在帝豪车的最佳产品。
见下图1-5我们先参考一下各款灯的参数性能对比，很明显看出LED大灯性能的优越性，这就是因为很多高挡车设计安装LED灯的理由，之前没有设计安装LED大灯的原因主要是：产品质量问题、流明度问题和造价问题的影响迟迟不能普及，现在科学的发展已经不是问题，今后发展将是全部设计安装LED大灯以及全车LED 灯源。
性能参数对照见下图6三、图解改装全过程简单说明一下该灯的安装方法：1、安装该灯与更换原车灯炮方法一样，打开防水罩后，取出原车灯炮，新LED 灯柱装上。
2、用切纸刀切割原车灯座后面防水隔离壁。
3、将LED灯散热器拧入LED灯柱。
4、将所有线束接头用防水胶布包好。
5、将LED灯驱动器固定安装（用3M胶贴于驱动器背面，靠近大灯贴在车体上）。
你的车灯不够亮吗？汽车大灯改装升级方案任你选
岩崎经验 |你的车灯够亮吗，汽车大灯升级方案任你选！2014-08-03岩崎氙气灯HID照明（微信公众号：yanqihid）“动力升级、外观升级、灯光升级、操控升级、内配升级”是汽车改装5大刚需，其中最受欢迎的应该是灯光升级，占据消费人群的60%以上。
因为灯光改造较为内敛，既可以提升车辆性能和安全性，又可以将车辆外观进行提升，不过于花哨又能体现时尚感和个性，使得不管是年轻人和沉稳的中年成功人士都会优先考虑。
良好的车灯升级，能够实现通过性能优化、部件升级在原车基本功率输出不变的基础上，不增加负载甚至降低能耗，来实现更好的使用效果。
究竟大灯升级有多少种选择，哪些比较适合普通车主，下面就看看岩崎改灯经验怎么说——1改装氙气大灯氙气灯大家并不陌生，现在国产产品的市场售价也从几年前的上万元降至3000~4000元甚至1500~2000元。
它是用包裹在石英管内的高压氙气代替传统的钨丝，不存在被氧化和烧断的顾虑，非常耐用，亮度也比一般车灯高2~3倍，甚至2014年主打推出的新产品有高达3.5倍，很多车主都喜欢它像一束白光照射出去的照明效果。
不过，根据目前国内的改装规定，不规范改装氙气大灯将会有很多隐患。
在改装时，尽量不是只换头灯灯泡，建议搭配透镜和氙气大灯一起改装，而且色温不宜过高，氙气大灯效果已经比日常卤素灯大为改善，中高档以及豪车市场的大灯基本上未氙气灯取代，灯光低配升高配的首选一般都是升级氙气大灯。
点评：改装氙气灯时，不同的车型有所区别，其改装特点也不一而足需要注意的是暴力改装和不规范改装，改装技术在国内已经相当成熟，全国改灯店的网点已经开始包围二三线城市，新型O2O商业模式的创新可以让改灯越来越便利。
2加大原车灯泡功率家轿前照明灯的瓦数大多在55W左右，正常情况下，已经可以满足夜间照明需要。
但有些车主在使用几年之后，会发现车灯越来越暗。
但他们又不想对整套照明系统进行升级，于是，就设法加大原车灯泡功率，将原车灯泡换成比原来瓦数更大的产品，有的甚至在100W以上。
EC7更换近光灯
二、拆解、安装过程
说明：由于要更换示宽灯，所以拆卸难度较大。
原来想的只要打开引擎盖就可以操作的办法肯定是不行的，涉及到的问题较多，所以安装的过程用了比较详细的图解来说明。
整个过程要拆卸内护盖、进风珊栏及前保险杠。
连接图
拆卸内护板和进风珊栏
护板的卡口撬起中间的小圆盖就可以取出，大灯要拆下来，所以相关螺栓要拆出来
进风珊栏拆除内侧的数个螺帽就能拿下，下体是和保险杠一体的，不要硬拉
前防撞梁~~~~还是很结实的！前面放的有抗冲击硬质泡沫！！
拿下大灯近光的后防尘盖，拿氙气灯泡插入试一下，有阻碍就用锉刀将灯孔小搓一下，辨明大灯上下位置，将灯泡电极杆向下插入灯孔，灯型为H1，灯座上面有两个凸点是用来固定灯泡的，对齐一个，将另外一个凸点用锉刀搓平！注意：不要搓伤灯体！！！
大灯拆下来后，要寻找合理的安定器固定位置，避热、避水位置最好
接线看图接就行了，原车大灯的正负极直接接到安定的进线上面，分清正负极就不会错！其他都是接插件，插错
了是差不进去的！！！
近光灯改装完成
这是我右边安定器的位置
右边灯完成后的效果图
开始左边近光的作业了！！这边最大的难点就是安定器的固定问题，有的兄弟放在电瓶上面，感觉并不好，我是
放在了这个东西上面！
这个凸点要摆平
蓝色标注的地方要特别注意防止进入灰尘
左边安定器的位置
红色圈是我电子狗保险及取电位置！
完工
三、效果图
点击查看更多关于帝豪EC7改装的文章：。
吉利帝豪电路图(吉利帝豪EC7电路图室内变光灯)
177室内变光灯178线束连接器名称页码IP03组合仪表线束连接器31 IP11接底板线束连接器31 IP13仪表板背光调节开关线束连接器31 IP14行李舱开启开关线束连接器31 IP16前大灯调节开关线束连接器31 IP31危险警示灯开关线束连接器31 IP33音响主机1线束连接器31 IP37点烟器+照明31 IP40空调控制模块线束连接器31 IP41后雾灯开关31 SO02接仪表线束连接器40/46 SO09左前座椅加热开关线束连接器40/46 SO10右前座椅加热开关线束连接器40/46 G7仪表盘接地61G8仪表盘接地61 G12底板接地62/63连接点说明页码A主继电器电源输出77 IP11-3至玻璃升降开关125/129179组合仪表电源、接地、数据线180线束连接器名称页码IP03组合仪表线束连接器31 IP05接室内保险丝、继电器盒线束连接器31 IP12诊断接口线束连接器31 C01室内保险丝盒背面连接器15 G6仪表盘接地61连接点说明页码IP03-22至车速传感器EN21-383 IP03-23至TPMS IP38-10113 IP03-23至空调IP40-2595 IP03-23至音响主机IP33-11187 IP03-30CAN H193 IP03-31CAN L193181组合仪表声音警告、报警182线束连接器名称页码IP03组合仪表线束连接器31 IP49接底板线束连接器31 SO01接仪表线束连接器40/46 SO13驻车制动开关线束连接器40/46连接点说明页码P03-3至TPMS IP38-12113 P03-5至TPMS IP38-11113 P03-10至音响主机IP33-12187 P03-19至倒车雷达SO40-5117/119183组合仪表照明、指示184线束连接器名称页码CA01接仪表线束1线束连接器20 CA20制动液液位传感器线束连接器21 EN04接仪表线束连接器25 EN09机油压力传感器线束连接器26 IP03组合仪表线束连接器31 IP05接室内保险丝、继电器盒线束连接器31 IP06接发动机舱线束连接器31 IP11接底板线束连接器31 IP17里程表切换开关线束连接器31 IP48接发动机线束连接器31 SO02接仪表线束连接器40/46 SO11接室内保险丝、继电器盒线束连接器40/46 SO29燃油泵线束连接器40/46 C01室内保险丝盒背面连接器15 C05室内保险丝盒背面连接器15G3发动机舱接地60G6仪表盘接地61 G13底板接地62/63连接点说明页码IP03-1至前雾灯继电器J163/165 IP03-6至日行灯继电器D157 IP03-7至前大灯远光继电器C155 IP03-13至发电机EN07-173 IP03-26至背光调节开关IP13-2177185多功能仪表186线束连接器名称页码IP01多功能仪表线束连接器31 IP02组合仪表至多功能仪表线束连接器31汽车技师帮技术资料---吉利帝豪电路图(吉利帝豪EC7电路图室内变光灯)187音响主机电源、信号、接地EC718 / EC718RV2009。
高7改氙气大灯步骤
图
安装上氙 气大灯， 将线路接 好后，打 开钥匙日 行灯就亮 了，但是 5053和 5054都 不能进 入，只能 坐等杨总 ODIS的 原程编码 了，
后来杨总 也折腾了 好久，由 于没有编 码和资 料，还是 没有成 功，在此 深深谢谢 杨总，带 小孩还跑 回来给我 远程
现在的状 况是打开 大灯后， 近光就一 直闪烁， 变远光则 是弯道辅 助灯亮 了，于是 到处打电 话要至尊 版的高配 编码，
到手后参 照编码一 个个的修 改，后来 干脆全部 覆盖，还 是没有远 光，但是 近光灯不 在闪了， 这里修改 的编码是 第六个字 节改成22 就可以 了，但是 估计22这 个含义还 包括了自 动雨感这 玩意，于 是在 J519中 就报了几 个关于它
这是近光 灯和的效 果图，远 光则是弯 道辅助 灯，难道 是线路那 里接的不 对吗？由 于没有高 7的资 料，于是 从ELSA 进口的资 料中对比 了一下， 还是没有 什么发 现，
在升级高 尔夫7氙 气大灯过 程中的一 点小小总 结，写的 不对的一 些地方权 当抛砖引 玉，希望 大家一起 探讨。。 。。。。 1首先高 尔夫7的 MQB系统 需要大众 的ODIS或 者是正版 的5053才 能进入
2更换不
带随动和
U形LED
的大灯
时，需要
将中网也
一起更换
。
这分别是
卤素大灯
中网和氙
气大灯中
此刻已经 有点晚 了，客户 又住的比 较远，没 有远光还 是很不方 便的，没 办法，我 只能把远 光的那根 插在大灯 插头14号 脚的线， 换位到11 号脚，让 其先开 着，等设 备到了后 再好好研 究，此刻 远光是有 了，但是 大灯里面 有轻微的
氙气灯技术攻略之教你如何正确自己动手改装氙气灯!
氙气灯的改装是汽车改装的热门问题，也是个需要专业知识的问题。
假如你想学习如果改装氙气灯的话，可以参考小编为你整理的氙气灯改装步骤。
以下内容是来自广东金华达电子有限公司技术部的资料，所以有一定的专业性和权威性。
一、检查改装前检查原车的外观、远近灯是否正常，要在原车正常情况下才能进一步改装。
（注意打到远灯时观察近灯会不会亮，有部分汽车远灯状态时近灯也亮，安装后远灯状态下也会远近灯同时亮，这是正常情况，有些车型远近灯是分开亮的）。
根据用户需求进行改装，先将原车大灯控制线拔下，通电检查仪表盘上有无出现故障灯报警、远光指示灯不亮或闪烁。
如果正常可以直接进行下一步安装。
如果出现故障灯亮或其它异常情况应与专业生产厂家联系确认后才能进一步改装。
二、拆卸原车的卤素灯泡拆卸时必须十分小心，不能损伤灯杯的外观和线路，检查拆下的卤素灯泡型号与氙气灯的型号是否相同。
（如型号不同则不能进行改装）三、固定氙气灯泡氙气灯座应贴紧汽车的灯杯，如果安装时氙气灯座与汽车的灯杯没有贴紧会出现散光问题，安装时一定注意，建议将灯杯拆下安装比较直观。
注意：由于部分车型原车灯座卡座比较特殊，普通的灯座安装上之后无法固定，需要加装原车灯杯专用固定卡座。
四、开孔防水罩上开个直径22—25mm的圆孔，并将氙气灯的引线从孔内穿过圆孔，并用橡胶圈堵住圆孔。
如果橡胶圈堵住圆孔虚位较大时须用粘胶将橡胶圈密封好。
注意：如果取下原车的卤素灯泡不需拆防水盖的车型则不需在防水盖上开孔。
五、固定安定器安装安定器尽可能远离汽车发动机（如发动机、水箱等），以免影响安定器的使用寿命，最佳安装位置是在保险杠、大灯总成下面或旁边。
注意：固定安定器时尽可能使用螺丝或安装支架紧固。
六、连线连接原车插座与氙气灯泡输入电源线的插头，连接安定器与氙气灯泡输入电源线的插头，连接安定器与灯泡的高压线插头。
注意：双灯产品（H4、H13、9004、9007）需在蓄电池上取电，在连接时要保证原车的线路不能断电，在连接负极与车体搭铁时一定要将螺丝用刀片或挫刀将其表面挫新，使车体与线耳接触良好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
史无前例：帝豪EC7大灯改装——超越氙气灯
帝豪EC7大灯照度不够一直在困扰着车主的行车安全，在论坛里，已经有不少车主将前大灯近光或远光改装升级氙气灯，而且大部分车主基本上都是将近光灯升级改装为双光透镜氙气灯，也有部分车主将远光和近光同时改装升级为氙气灯。
我也和很多车主一样，早将近光灯升级双光透镜氙气灯，但远光一直没有改装氙气灯。
其原因主要是考虑氙气灯的频闪问题很难得到满意的效果，而且改装氙气灯的成本比较高，改装工程比较麻烦，自己动手改装的车主都知道，那不是一般的累，所以迟迟没有改装。
由于以上原因，我一直在探讨是否能用最简单的方法改装大灯，我在想为什么很多高挡车都设计安装LED前大灯，难道我们就不能改装？在网上我查找所有的LED大灯产品，并参考高挡车采用LED大灯的有关资料，经过N次采购各种产品改装试用，一次又一次的改装试用，最终确认一款行之有效的LED大灯产品改装成功。
下面将有关资料和改装过程分享给车主朋友参考。
如果你想改装大灯，这就是最简单、行之有效的方法。
自己动手改装非常方便，如果你自己会更换灯炮就会改装，就这么简单。
下面以图解方法分别介绍改装全过程：
一、产品简价
下面我们先从几张图来认识一下新型LED大灯，这款灯是安装在帝豪车的最佳产品。
见下图1-5
选择这款产品的主要原因：
1、功率30W、流明度高（3600LM），亮度超越正常使用的35W氙气灯。
2、LED灯的工程尺寸与原车灯相普。
3、体积小，改装简单，车主自己动手可以改装。
4、产品质量超越市场现有LEDD大灯。
5、超长质保期，让我们使用更放心。
二、LED大灯与氙气灯性能对比
我们先参考一下各款灯的参数性能对比，很明显看出LED大灯性能的优越性，这就是因为很多高挡车设计安装LED灯的理由，之前没有设计安装LED大灯的原因主要是：产品质量问题、流明度问题和造价问题的影响迟迟不能普及，现在科学的发展已经不是问题，今后发展将是全部设计安装LED大灯以及全车LED 灯源。
性能参数对照见下图6
三、图解改装全过程
简单说明一下该灯的安装方法：
1、安装该灯与更换原车灯炮方法一样，打开防水罩后，取出原车灯炮，新LED 灯柱装上。
2、用切纸刀切割原车灯座后面防水隔离壁。
3、将LED灯散热器拧入LED灯柱。
4、将所有线束接头用防水胶布包好。
5、将LED灯驱动器固定安装（用3M胶贴于驱动器背面，靠近大灯贴在车体上）。
6、在LED灯引线出口处，将防水罩剪开一个口，把防水罩安装上。
下面以图解方法介绍改装全过程：见下图7-17。
