CAD中焊缝符号
CAD焊接标注大全
焊接标注大全焊接符号以标准图示的形式和缩写代码标示出一个焊接接头或钎焊接头完整的信息，如接头的位置、如何制备和如何检测等。
焊接符号完整的代码体系在美国焊接学会（AWS）最新版本的《焊接、钎焊与无损检验的标准符号》（ANSI/AWS A2.4）规程中有详细说明。
焊接符号包含许多信息，而且相当复杂，实际生产中大多数的焊接设计人员只是使用了其中很少一部分。
符号中的信息和单元问题1：焊接符号能够提供什么信息？答：焊接符号能够提供如下信息。
接头类型、焊缝坡口形状、焊缝类型、焊接方法、规程或程序、焊缝位置、质量要求、焊缝次序、焊缝尺寸、最终的焊缝轮廓、工艺要求等。
问题2：焊接符号由哪些单元组成？答：一个焊接符号可以包括如下单元。
参考线、箭头、基本焊接符号、尺寸和其他数据、补充符号、完成符号、尾缀、规程、焊接方法或其他。
参考线和箭头问题3：参考线是什么？答：参考线是构成一个焊接符号的基础，由水平位置的划线组成。
参考线必须画在靠近所要表示的焊接接头符号的旁边。
每一个焊接符号单元必须根据符号标准放置在参考线周围一个适当的位置处。
水平参考线及焊接符号单元的位置如图1所示。
问题4：焊接符号中各单元的标准位置是如何安排的？答：图1所示是一条参考线，一些其他的单元标记可以放置在参考线的周围。
典型焊接符号显示出各种定位焊缝的一些信息，包括如下。
①尾缀T 只用于特殊的焊缝，例如，焊接方法改变、焊条改变等，可以在图纸上有详细参考说明。
如果没有参考意义或无须规范，尾缀可以省略。
②参考线上的S 记号S取决于焊缝类型，如有坡口焊缝的熔深、填角焊缝的尺寸、塞焊或开槽焊缝的尺寸、点焊或凸焊焊缝的剪切强度等，这个记号一般是位于焊缝符号的左边。
③记号E 在这里代表一个开坡口焊缝的有效尺寸，也称为焊缝尺寸或焊脚高。
有效尺寸的尺度标在圆括号内，无论箭头指向哪里，这个尺寸和坡口总是位于参考线上焊缝符号的左边。
④R 在这里代表形成所需形状的焊缝数之间的空间，对于对接接头来说是敞开的根部。
CAD中焊缝符号
3,指引线指示不清,一个焊缝可以说成是件1的焊缝又能 说成是件2的焊缝.
正确
错误
在小车架焊缝标示中,这种情况尤其多
• 一，焊缝符号的组成
• • • • • 基本符号 辅助符号 补充符号 指引线 焊缝尺寸符号 一个完整的焊缝符号必须包括上面全部或几 部组成，到底用几部份其原则是能全面描述焊缝 的形状;大小;位置及有无特殊要求;前三者是每个 焊缝必须具有的,缺一就无法把一条焊缝表示清楚, 后一条视具体情况而定.一条焊缝不仅要满足强度 要求，也要满足工艺要求，既标注的焊缝要合情 合理。
补充焊缝应用示例
4，指引线 我们常见的错误是指引线不完整， 不完整的指引线常无法判断坡口方向。
• • • • •
基准线的虚线可以画在实线的上侧或下侧 基准线一般应与图面的底边相平行，但在特殊情况下也可与底边相垂直。 如果在接头的箭头侧，则将基本符号标在基准线的实线侧。 如果在接头的非箭头侧，则将基本符号标在基准线的虚线侧。 对称焊缝可不加虚线。
60°
推荐使用板厚 6-16
推荐使用板厚 8-20
随着 板厚的增加,坡口横截面积越来越大,需要许多焊丝焊条才能将坡口
填满,焊接变形也随之增大,对于较厚的平板对接,应寻求其它形式的 坡口.------这两种形式的坡口,建议大家尤先选用单边45度半V形坡口.
3,焊缝是否开坡口,开多大坡口,应由强度计算决定(或 参照别人成功的经验).并不是板厚就必须开坡口,或开大坡 口. 总之,设计者选择的焊缝大小,坡口大小,要有比较可靠 的根据,当有人问你焊缝强度是否可靠时,你能够给予肯定 的回答. 4,在技术要求中常见的错误 (1),未注焊缝视具体情况焊接.-------这种说法是错误的, 因为每个人对具体情况的理解都不相同,如果焊接的结果 和设计者的意思相差甚远,怎么办? (2),焊接坡口按GB985-88或GB986-88规定执行-----这 种说法也不对. 这种说法的误区是:误以为GB985或GB986对各种结构 的所有焊接接头必须采用那种形式的坡口都作了详细规定.
CAD焊接符号
a°±5° b p×R
K
单边U形角焊封底焊缝
n×L(×e)
塞焊缝
喇叭形焊缝
焊缝标注 单边喇叭形焊缝
缝焊缝
1:1
a°±5°
b p×R
U形焊缝
a°±5°
b p×R
封底U形焊缝
a°±5°
b p×R
单边U形焊缝
a°±5°
b p×R
封底单边U形焊缝
a°±5°
b p×R
双面U形焊缝
a°±5°
b p×R
SF H a°
埋弧U形焊缝
a°±5°
b p
双面钝边V形焊缝
a°±5°
+1
b
p±1
双面V形焊缝
H±1
+1
b
角焊封底I形焊缝
钝边V形焊缝
a°±5°
b
p
HD 埋弧钝边V形焊缝
TD
a°±5°
b
p
封底钝边V形焊缝
a°±5° b p
封底钝边V形焊缝
a°±5°b p垫钝边V形焊缝b埋弧钝边IV形焊缝
H a°±5°
a°±5° b p×H β°%%
钝边V形焊缝
a°±5° b p×H β°%%
封底钝边V形焊缝
a°±5° b
p×H β°%% SF 埋弧钝边V形焊缝
b s
单面I形焊缝
b
双面I形焊缝
b
封底I形焊缝
b
垫板I形焊缝
b
HD TD
埋弧单面I形焊缝
b
HD 埋弧双面I形焊缝
a°±5°
b s×p
钝边单边V形焊缝
a°±5°
b p
钝边单边V形焊缝

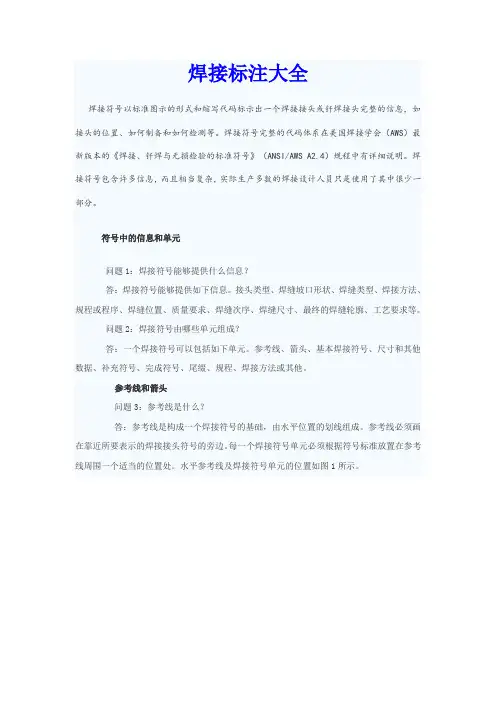

CAD焊接标注大全
焊接标注大全焊接符号以标准图示的形式和缩写代码标示出一个焊接接头或钎焊接头完整的信息，如接头的位置、如何制备和如何检测等。
焊接符号完整的代码体系在美国焊接学会（AWS）最新版本的《焊接、钎焊与无损检验的标准符号》（ANSI/AWS A2.4）规程中有详细说明。
焊接符号包含许多信息，而且相当复杂，实际生产多数的焊接设计人员只是使用了其中很少一部分。
符号中的信息和单元问题1：焊接符号能够提供什么信息？答：焊接符号能够提供如下信息。
接头类型、焊缝坡口形状、焊缝类型、焊接方法、规程或程序、焊缝位置、质量要求、焊缝次序、焊缝尺寸、最终的焊缝轮廓、工艺要求等。
问题2：焊接符号由哪些单元组成？答：一个焊接符号可以包括如下单元。
参考线、箭头、基本焊接符号、尺寸和其他数据、补充符号、完成符号、尾缀、规程、焊接方法或其他。
参考线和箭头问题3：参考线是什么？答：参考线是构成一个焊接符号的基础，由水平位置的划线组成。
参考线必须画在靠近所要表示的焊接接头符号的旁边。
每一个焊接符号单元必须根据符号标准放置在参考线周围一个适当的位置处。
水平参考线及焊接符号单元的位置如图1所示。
问题4：焊接符号中各单元的标准位置是如何安排的？答：图1所示是一条参考线，一些其他的单元标记可以放置在参考线的周围。
典型焊接符号显示出各种定位焊缝的一些信息，包括如下。
①尾缀T 只用于特殊的焊缝，例如，焊接方法改变、焊条改变等，可以在图纸上有详细参考说明。
如果没有参考意义或无须规，尾缀可以省略。
②参考线上的S 记号S取决于焊缝类型，如有坡口焊缝的熔深、填角焊缝的尺寸、塞焊或开槽焊缝的尺寸、点焊或凸焊焊缝的剪切强度等，这个记号一般是位于焊缝符号的左边。
③记号E 在这里代表一个开坡口焊缝的有效尺寸，也称为焊缝尺寸或焊脚高。
有效尺寸的尺度标在圆括号，无论箭头指向哪里，这个尺寸和坡口总是位于参考线上焊缝符号的左边。
④R 在这里代表形成所需形状的焊缝数之间的空间，对于对接接头来说是敞开的根部。

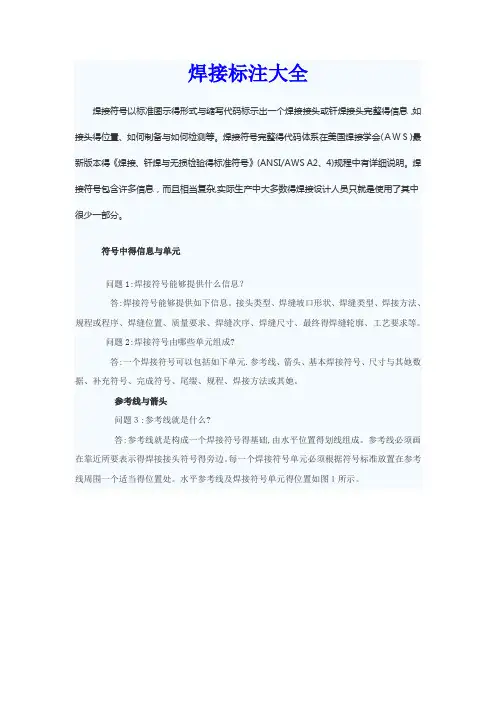

CAD焊接标注大全
焊接标注大全焊接符号以标准图示得形式与缩写代码标示出一个焊接接头或钎焊接头完整得信息，如接头得位置、如何制备与如何检测等。
焊接符号完整得代码体系在美国焊接学会(ＡＷＳ)最新版本得《焊接、钎焊与无损检验得标准符号》(ANSI/AＷS A2、4)规程中有详细说明。
焊接符号包含许多信息，而且相当复杂,实际生产中大多数得焊接设计人员只就是使用了其中很少一部分。
符号中得信息与单元问题1:焊接符号能够提供什么信息？答:焊接符号能够提供如下信息。
接头类型、焊缝坡口形状、焊缝类型、焊接方法、规程或程序、焊缝位置、质量要求、焊缝次序、焊缝尺寸、最终得焊缝轮廓、工艺要求等。
问题2:焊接符号由哪些单元组成?答:一个焊接符号可以包括如下单元.参考线、箭头、基本焊接符号、尺寸与其她数据、补充符号、完成符号、尾缀、规程、焊接方法或其她。
参考线与箭头问题３:参考线就是什么?答:参考线就是构成一个焊接符号得基础,由水平位置得划线组成。
参考线必须画在靠近所要表示得焊接接头符号得旁边。
每一个焊接符号单元必须根据符号标准放置在参考线周围一个适当得位置处。
水平参考线及焊接符号单元得位置如图１所示。
问题4:焊接符号中各单元得标准位置就是如何安排得?答：图1所示就是一条参考线，一些其她得单元标记可以放置在参考线得周围。
典型焊接符号显示出各种定位焊缝得一些信息,包括如下。
①尾缀T 只用于特殊得焊缝,例如,焊接方法改变、焊条改变等,可以在图纸上有详细参考说明。
如果没有参考意义或无须规范，尾缀可以省略。
②参考线上得S 记号S取决于焊缝类型,如有坡口焊缝得熔深、填角焊缝得尺寸、塞焊或开槽焊缝得尺寸、点焊或凸焊焊缝得剪切强度等,这个记号一般就是位于焊缝符号得左边.③记号E 在这里代表一个开坡口焊缝得有效尺寸,也称为焊缝尺寸或焊脚高。
有效尺寸得尺度标在圆括号内,无论箭头指向哪里,这个尺寸与坡口总就是位于参考线上焊缝符号得左边。
④Ｒ在这里代表形成所需形状得焊缝数之间得空间，对于对接接头来说就是敞开得根部。
工程制图及CAD 第2版 第11章 焊接图
表示对称点焊，d 表示焊点直 径，e 表示焊点的间距，α表示焊 点至板边的距离。
返回 下一页 退出
五、尺寸及标准 必要时可以在焊缝符号中标注尺寸（尺寸符号见下
表）。尺寸标注的方法是横向尺寸标注在基本符号的 左侧；纵向尺寸标注在基本符号的右侧；坡口角度、 坡口面角度、根部间隙标注在基本符号的上侧或下侧 ；相同焊缝数量标注在尾部；当尺寸较多不易分辨时 ，可在尺寸数据前标注相应的尺寸符号。当箭头方向 改变时，上述规则不变。确定焊缝位置的尺寸不在焊 缝符号中标注，应将其标注在图样上。
的外焊缝代号为 为 6mm。
，焊缝代号中的“○”表示环绕工件周围焊接，“ ”表示角焊缝，焊角高度
法兰盘和弯管的内焊缝代号为
， 其中
表示焊缝表面凹陷。弯管和底盘间焊缝
下 一
页
为
，其中
表示该焊缝为 I 型焊缝，对接间隙 b=2mm，“111”表示全部焊缝均采用手
工电弧焊。
返
回
退 出
2.进料管
进料管是化工精馏过程中
。
出
整体式画法
下 一页 返 回 退 出
二、组合式
这种画法的特点
是：焊接图着重表达
装配连接关系、焊缝
要求等，而每个零件
下
图要另画零件图表示
一页
。即焊接图相当于一
张组件图，零件图补
返
充说明各零件的具体
回
情况。它适用于结构
退
比较复杂的焊接件，
出
如图所示。
1.弯头
三、举例
所示弯头为化工的一个焊接件，它由法兰盘、弯管和底盘三个零件组成。法兰盘和弯管
补充符号(GB/T 324-2008)
下 一页
返 回 退 出
常用焊缝符号及其标注方法全
常用焊缝符号及其标注方法全The Standardization Office was revised on the afternoon of December 13, 2020常用焊缝符号及其标注方法基本符号是表示焊缝横截面形状的符号，常用基本符号见表1。
表1 常用基本符号序号名称示意图符号1 角焊缝2 点焊缝3 Ⅰ形焊缝4 V形焊缝5 单边V形焊缝6 带钝边V形焊缝7 缝焊缝序号名称示意图符号8 塞焊缝或槽焊缝9 封底焊缝10 喇叭形焊缝11 单边喇叭形焊缝4.1.2 在焊接标注时，焊缝的基本符号必须标注。
4.1.3 对于需要开坡口的焊缝，当设计对坡口形状有特殊要求时，则应在技术图样中画出焊缝坡口的断面图，并明确各项要求；设计对坡口形状无特殊要求时，则技术图样中不做规定，应由工艺人员在工艺文件中予以明确。
4.2 辅助符号4.2.1 辅助符号是表示焊缝表面形状特征的符号，见表2。
表2 辅助符号序号名称示意图符号标注示例说明1 平面符号平面V形对接焊缝一般通过加工保证2 凹面符号凹面角焊缝3 凸面符号凸面V形对接焊缝4.2.2 对焊缝的表面无要求时，则不标注辅助符号。
4.3 补充符号4.3.1 补充符号是为了补充说明焊缝的某些特征而采用的符号，见表3。
4.3.2 当焊缝具有表3所列特征时，则必须标注相应的补充符号。
表3 补充符号序号名称示意图符号标注示例说明1 带垫板符号 V形对接焊缝，底面有垫板2 三面焊缝符号工件三面施角焊缝，焊接方法为手工电弧焊3 周围焊缝符号沿工件周围施角焊缝4 尾部符号（同上述三面焊缝符号）标注焊接方法及处数N等说明4.4 尺寸符号4.4.1 常用尺寸符号见表4，表中各尺寸符号，在图样中应标出具体数值。
表4 焊缝尺寸符号序号名称示意图符号标注示例说明1 焊脚尺寸K 角焊缝焊脚尺寸为K2焊缝宽度焊缝厚度cSⅠ形焊缝焊缝宽为c焊缝厚为S3 熔核直径 d 塞焊缝熔核直径d点焊缝焊点直径d4 焊缝间距 e 角焊缝焊脚尺寸为K焊缝长度为l焊缝间距为e焊缝段(点)数n 5 焊缝长度l4.4.2 确定焊缝位置的尺寸不在焊缝符号中给出，而是将其标注在图样上。
cad焊接符号标注及详细表示方法
在CAD图纸中，焊接符号的标注方法通常采用图形符号加辅助符号的方式。
图形符号用于表示焊接类型，而辅助符号则用于标注焊接工艺、方法等内容。
常见的焊接符号包括直角焊缝、对角焊缝等。
直角焊缝通常采用图形符号“L”来表示，同时在符号下方注明焊缝尺寸和要求。
对角焊缝通常采用图形符号“T”来表示，符号下方注明焊缝尺寸和要求。
此外，还有各种形状的焊缝标注符号，如“△”、“u”、“v”等，分别表示V形焊缝、坡口焊缝和对接坡口焊缝等。
在标注焊接符号时，需要注意以下几点：
基准线的虚线可以画在基准线实线的上侧或下侧，但基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直。
若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧；若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧。
当为双面对称焊缝时，基准线可不加虚线。
基本符号、补充符号与基准线相交或相切，与基准线重合的线段，用粗实线表示。
焊缝的基本符号、辅助符号和补充符号（尾部符号除外）一律为粗实线，尺寸数字原则上亦为粗实线，尾部符号为细实线。
在实际应用中，需要根据具体的图纸要求和焊接工艺要求进行标注。
如有疑问，建议查阅相关的CAD软件使用说明文档或咨询专业技术人员。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
部, 相同数量符号标在尾部, 当需要标注的尺寸数据较多且又不易分辩时,应在数据前
面增加相应的尺寸符号, 几个常用的尺寸符号:
角焊缝焊角高度K,坡口深度H,焊缝有效厚度S,坡 口角度α,坡口面角度β,坡口钝边p,根部间隙b,U形坡口 根部半径R,
惯上理解为钝边p,
不同 板厚 对接
焊
δ20
δ8
δ12
δ30
不同板厚对接,设计人员认为结构受力大焊缝必须焊透时按此标 注.
三,焊缝标注及技术要求中的注意事项
1,开坡口要求焊透的焊缝背面如有焊接空间,对接焊缝一定要封底,角焊缝内侧宜增加一 个三 角形焊缝.
在各种标准中,并没有要求一定要封底,我们为什么一定要求封底呢? 这是因为我们所选用的V形或半V形45度坡口如果要求焊透,并且背面不封底(必须采用 单面焊双面成形技术),这对电焊工的技能要求非常高,就是在压力容器行业或其它行业的电 焊工也不是人人都具备这种技能,如果焊不透,焊缝背面会形成各种缺欠,看上去非常不雅观. 同时焊缝强度也大打折扣. 2,平板对接双面60度坡口及单边45度坡口接头的适应范围
接头形式
对 对接 接 焊缝
坡口形 式
标注方式
T形 接头 角焊
缝
(S可 省略)
备注:对于开坡口焊透后又叠加的三角形部分,其目的是将焊缝园滑过度减 少应力集中,如对K的尺寸把握不准,可不标其尺寸,只画三角形示意.
接头形式
角接接头 坡口形式
标注 字注母方相如个式易含应H标尺,区意字p注寸.分可示,母如相个前尺在时是表多习不应的寸不,哪应标
在GB985或GB986中确实例举了各种形式 的坡口及尺寸要求,但是这两个标准并不是规定某 个焊接结构件的某个焊接接头必须采用那种形式 的坡口.
它是要求我们设计的某个工件的某个接 头在决定开坡口时,所选择的坡口形式及尺寸要符 合GB985或GB986中的某个规定,
比如平板对接焊缝,在上述两个标准中 ,它并没有规定小车架,主梁或其它行业中的 某个 对接接头必须采用哪一种坡口形式,
2,焊缝基本符号的选用含糊不清
6
645°
60° 6
第错 一误
正确
-12*800*12000 正确
-12*150*500
错 误
第一种情况是对使用哪一种焊缝基本符号模糊不清.
第二种情况比较特殊,也是比较难掌握的一点,那就是 两个工件的厚度相同,标注相同的焊接符号,为什么一个对,一 个不对呢?这是因为宽度尺寸相对大的工件无坡口对接焊缝可 以采用双面自动焊能够焊透,而宽度尺寸很小的工件,虽然也 能用双面自动焊,但这么小的工件如用自动焊则非常麻烦,而 用手工焊则很难焊透,如把它标为双面坡口焊缝用手工焊则比
4,在技术要求中常见的错误
(1),未注焊缝视具体情况焊接.-------这种说法 是错误的,因为每个人对具体情况的理解都不相同,如果焊 接的结果和设计者的意思相差甚远,怎么办?
(2),焊接坡口按GB985-88或GB986-88规定执行----这种说法也不对.
这种说法的误区是:误以为GB985或GB986对各种 结构的所有焊接接头必须采用那种形式的坡口都作了详细 规定.
通过这次学习,要求大家能够读懂焊缝,并且能 够正确地标注焊缝.
授课内容
焊缝符号的组成 焊缝符号的综合标注举例
(注:焊接术语中是没有综合标注一词的,采用这 一说法是想告诉大家:采用GB324-88中的某一部分 当作一个完整的焊缝符号是不合适的. ) 焊缝标注及技术要求中的注意事项
我们在标注焊缝时常见的错误
对称焊缝可不加虚线。 60°
2
60° 2
基准符号可以标在基准线的实 线侧,2也60° 可标在虚线侧2.60°
在实线侧的基准符号,其坡口形式开在箭头的指引侧,标在虚线上 的基准符号其坡口形式在箭头的另一侧.
6 6
或6
2 2
或2对称Βιβλιοθήκη 缝可剩略虚线,焊缝尺寸符号亦可只标注一侧。
20， 8,
20, 8,
补充焊缝应用示例
4，指引线 我们常见的错误是指引线不完整， 不完整的指引线常无法判断坡口方向。
基准线的虚线可以画在实线的上侧或下侧
基准线一般应与图面的底边相平行，但在特殊情况下也可与底边相垂直 。
如果在接头的箭头侧，则将基本符号标在基准线的实线侧。
如果在接头的非箭头侧，则将基本符号标在基准线的虚线侧。
5,总图上标注了焊缝,如出零件图在零 件图上仍要将坡口尺寸画出.
其道理是:这就象我们画装配图一样,其 中某一零件虽在装配图中显示出来,但仍然要画详 细的零件图.不然零件图与总图不符.
1,错把焊缝基本符号当作焊缝符号使用
某种下 下模型两下,个面我所们的谓知焊焊道缝缝从只就模表没型示有是焊说看缝明不某焊出种缝实形的物式具的(或体尺者尺寸说寸的是.,焊下缝面的的 面 一个完整的焊缝标示不仅要有焊缝模型(其标准术
语叫作焊缝基本符号),还应该有焊缝尺寸符号.
举出上面两个例子,是想提醒大家:焊缝基本符 号必须有焊缝尺寸符号相配合才行,但对于上面的对接焊 缝大家已用习惯,生产中并没有产生误解,大家仍可沿用.
35
35
焊接空间受限制,两侧坡口尺寸分配不同 , 形坡口在不同的侧面焊接受影响,虚 线不可剩略.
焊接空间不受限制,J形坡口 在哪一侧焊接都不受影响,虚 线可剩略
双面不对称焊缝应根据不同 情况决定是否可剩略虚线
5,焊缝尺寸及其标注
焊缝尺寸符号所代表的含意
焊缝尺寸符号标注示例
二,焊缝符号的综合标注举例
60°
推荐使用板厚 6-16 推荐使用板厚 8-20
随着 板厚的增加,坡口横截面积越来越大,需要许多焊丝焊条才能
3,焊缝是否开坡口,开多大坡口,应由强度计算 决定(或参照别人成功的经验).并不是板厚就必须开坡口, 或开大坡口.
总之,设计者选择的焊缝大小,坡口大小,要有 比较可靠的根据,当有人问你焊缝强度是否可靠时,你能够 给予肯定的回答.
3,指引线指示不清,一个焊缝可以说成是件1的焊缝又 能说成是件2的焊缝.
正确
错误
在小车架焊缝标示中,这种情况尤其多
一，焊缝符号的组成 基本符号 辅助符号 补充符号 指引线 焊缝尺寸符号
一个完整的焊缝符号必须包括上面全部 或几部组成，到底用几部份其原则是能全面描述 焊缝的形状;大小;位置及有无特殊要求;前三者是 每个焊缝必须具有的,缺一就无法把一条焊缝表示 清楚,后一条视具体情况而定.一条焊缝不仅要满 足强度要求，也要满足工艺要求，既标注的焊缝 要合情合理。
1,焊缝基本符号
焊缝基本符号（焊缝基本符号是表示焊缝横截面形状的符 号----只表示形状，不表示焊缝尺寸的大小。这一点经常 搞不清。)
2，辅助符号 辅助符号是表示焊缝表面特征的符号（如焊缝表面磨平，不许下凹）。
3，补充焊缝 补充焊缝是补充说明焊缝的某些特征 （如现场焊缝，周围焊缝）。

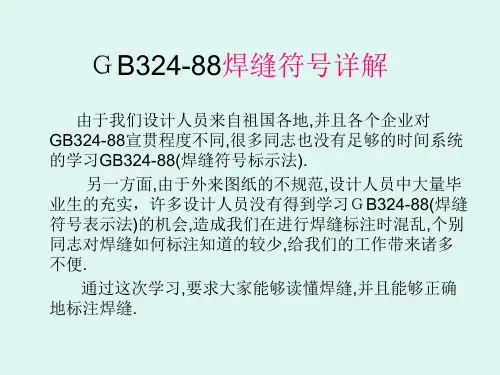

ＧB324-88焊缝符号详解
由于我们设计人员来自祖国各地,并且各个企业 对GB324-88宣贯程度不同,很多同志也没有足够的时间系 统的学习GB324-88(焊缝符号标示法).
另一方面,由于外来图纸的不规范,设计人员中 大量毕业生的充实，许多设计人员没有得到学习ＧB32488(焊缝符号表示法)的机会,造成我们在进行焊缝标注时 混乱,个别同志对焊缝如何标注知道的较少,给我们的工作 带来诸多不便.
