1路无线遥控开关制作
基于AT89C51单片机的多路开关量无线遥控电路设计
基于AT89C51单片机的多路开关量无线遥控电路设计无线遥控由于非接触、远距离操控、控制及时、安装成本和维护成本低等特点，使其在工业控制、航空航天、家电领域应用日益广泛。
市售现成遥控装置大多一对一控制，而且有空间、用途上的限制。
在实际应用中，如能实现多路开关量在不同环境下，不同时间需要上的远距离智能遥控，对节省人力资源、提高工作效率，显得十分重要。
本文介绍的是基于ＡＴ８９Ｃ５１单片机的多路开关量无线遥控电路，其特点是：（１）可以用一台遥控器去控制最多２５６×４路开关量；（２）既可以实时控制也可以定时控制；（３）可以浏览各路最近控制状态；（４）无方向性，能隔墙隔物传送，抗干扰能力强，工作稳定可靠。
１工作原理概述本多路无线射频集中遥控电路系统由无线发射和无线接收两部分组成。
发射部分由键盘矩阵、密码设定、指令信号产生电路、编码电路、射频调制电路、功率放大发射电路组成，如图１所示。
首先由键盘选择要操作的工作点编号，根据所选择的工作点编号由程序调出该工作点密码，单片机Ｐ０口输出的密码信号和Ｐ１．０脚输出的指令信号经过编码电路混合编码成脉冲信号，由Ｐ１．３控制其输出，再经调制电路调制，最终由功率放大电路放大后发射。
利用单片机的记忆和定时等功能，实现工作点编号和密码一一对应，密码自动生成，定时操作和工作点状态查看等功能。
接收部分由无线射频接收电路、解码电路、驱动电路、执行电路组成。
当接收电路收到遥控器的编码信号时，它将信号经过解码电路后，分离出密码信号和指令信号，只有检测到密码信号与工作点密码一致时，解码电路才输出指令信号，最后经由晶体管放大，推动继电器，由继电器开关实现相应操作。
２发射电路系统构成无线发射电路系统如图１所示，采用ＡＴ８９Ｃ５１单片机作为键盘扫描、工作点编号输入、定时、指令信号输出的控制核心，ＡＴ８９Ｃ５１是一种带４Ｋ字节闪烁可编程可擦除只读存储器（ＦＰＥＲＯＭ—ＦａｌｓｈＰｒｏｇｒａｍ－ｍａｂｌｅａｎｄＥｒａｓａｂｌｅＲｅａｄＯｎｌｙＭｅｍｏｒｙ）的低电压，高性能ＣＭＯＳ８位微处理器。

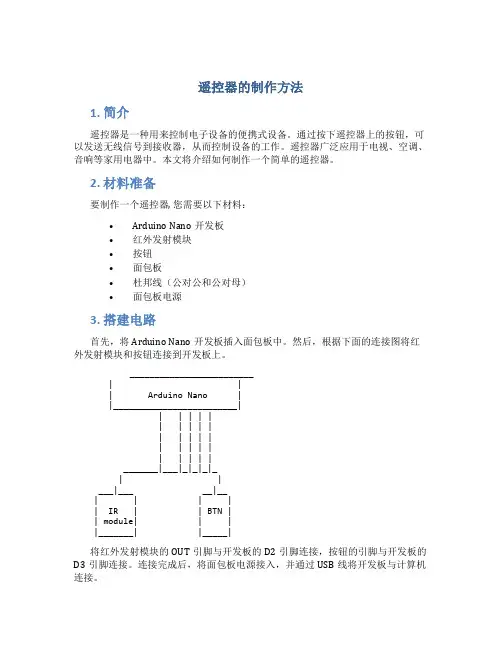

遥控器的制作方法
遥控器的制作方法1. 简介遥控器是一种用来控制电子设备的便携式设备。
通过按下遥控器上的按钮，可以发送无线信号到接收器，从而控制设备的工作。
遥控器广泛应用于电视、空调、音响等家用电器中。
本文将介绍如何制作一个简单的遥控器。
2. 材料准备要制作一个遥控器, 您需要以下材料：•Arduino Nano开发板•红外发射模块•按钮•面包板•杜邦线（公对公和公对母）•面包板电源3. 搭建电路首先，将Arduino Nano开发板插入面包板中。
然后，根据下面的连接图将红外发射模块和按钮连接到开发板上。
_________________________| || Arduino Nano ||_________________________|| | | | || | | | || | | | || | | | || | | | |_______|___|_|_|_|_| |___|___ __|__| | | || IR | | BTN || module| | ||_______| |_____|将红外发射模块的OUT引脚与开发板的D2引脚连接，按钮的引脚与开发板的D3引脚连接。
连接完成后，将面包板电源接入，并通过USB线将开发板与计算机连接。
4. 程序编写接下来，打开Arduino IDE软件，并新建一个空白项目。
使用下面的代码编写程序：#include <IRremote.h>#define BUTTON_PIN 3#define IR_PIN 2IRsend irsend;const unsigned int irSignal[] PROGMEM = {9000, 4500, 500, 500, 500, 150 0, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 500, 500, 500, 500, 1500, 500, 1500, 500, 500, 500, 500, 500, 500, 500, 1500, 50 0, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 1500, 50 0, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 15 00, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 5 00, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500}; void setup() {pinMode(BUTTON_PIN, INPUT_PULLUP);irsend.enableIROut(38);}void loop() {if (digitalRead(BUTTON_PIN) == LOW) {irsend.sendRaw(irSignal, sizeof(irSignal) / sizeof(irSignal[0]), 3 8);delay(1000);}}该程序使用IRremote库发送红外信号。
无线遥控开关电路图及原理
无线遥控开关电路图及原理随着社会进步，无线遥控开关被大量的使用，无线遥控开关是采用高科技的射频识别技术设计制作，用无线遥控开关设备控制各类灯饰、家电、门、窗帘等家居用品，是一种新型智能化开关，可对室内灯具、家电等进行无线控制，操作简单方便，性能稳定可靠，受到广大消费者喜爱和追捧，下面就是小编对无线遥控开关原理的具体介绍。
>随着社会不断发展，科技技术也在不断提升，现在无线遥控开关被大量的使用于我们日常生活中各个角落，例如：家庭、酒店、商场、医院、仓库、办公室等场所用于灯饰照明控制及其它用途电器控制，相信大家对于无线遥控开关并不陌生，但大多数人对于无线遥控开关工作原理都不是很了解，下面小编就对无限遥控开关进行具体介绍，希望对大家有所借鉴作用。
在了解无线遥控开关原理之前，我们先来了解一下无线遥控开关功能，无线遥控开关在设计制作上采用射频识别技术，无方向性，与其它同型号产品间不会造成任何影响和干扰，具有高保密性、性能稳定、功耗低、存储量大、使用方便，可以让灯具同时或个别进行开光，开关和遥控器不必配套购买，用户可自由选配，误码率低，抗干扰能力强。
无线遥控开关安装异常简单方便，不需要接零线，也不需要对灯饰电器进行任何改动，可直接替换原有开关，电网停电后再来电，开关会自动处于关闭状态，避免浪费不必要的电能，可以集中控制全家所有的智能遥控开关。
在款式设计上也是多种多样，可供选择面非常广泛，可以将无线遥控开关与传统机械开关进行结合使用，方便简单。
无线遥控开关-原理无线遥控开关是由发射器和接收器两者组合而成，发射器将控制者的控制按键经过编码，调制到射频信号上进行发射出无线信号，也可以说成是一个编码器。
而接收器是将接收到的无线信号进行编码信号再解码，得到与控制按键相对应的信号，然后去控制相应的电路工作了，也被称为解码器。
随着科技进步无线遥控开关在工业控制和无线智能家居领域都得到了广泛使用。
无线遥控开关-分类由于科技进步无线遥控开关种类和功能繁多，按传输控制指令信号的载体分可以分为为：无线电遥控、超声波遥控、红外线遥控，按信号的编码方式不同可以分为：频率编码和脉冲编码，按传输通道数可以分为：多通道遥控和单通道，按同一时间能够传输的指令数目不同可以分为：单路和多路遥控，按指令信号对被控目标的控制技术可以分为：开关型比例型遥控。
自制遥控器实践作业
自制遥控器实践作业一、背景介绍在现代科技高速发展的时代，遥控器成为了人们生活中不可或缺的电子设备之一。
遥控器可以用来控制电视、空调、音响等家庭电器，也可以用来控制玩具车、飞机等玩具。
但是市面上的遥控器种类繁多，价格不一，有时候我们需要自己动手制作一个遥控器来满足特定的需求。
二、自制遥控器的实践过程1. 材料准备要制作一个简单的红外线遥控器，我们需要准备以下材料：- Arduino开发板- 红外线接收模块- 红外线发射模块- 9V电池和电池扣- 面包板和杜邦线2. 搭建电路图将Arduino开发板和红外线接收模块、红外线发射模块连接起来，搭建出如下图所示的电路图。
3. 编写代码使用Arduino IDE软件编写代码，将代码上传到Arduino开发板中。
代码主要分为两部分：接收红外信号和发送红外信号。
4. 测试遥控功能将自己想要控制的设备的红外线遥控器对准红外线接收模块，按下遥控器上的按钮，此时红外线接收模块会接收到信号并将信号传输给Arduino开发板。
Arduino开发板会对信号进行解码，并将解码后的信息存储到一个数组中。
然后我们就可以通过发送红外信号的代码来控制设备了。
三、自制遥控器的优缺点1. 优点- 自制遥控器可以满足特定需求，比如控制一些市面上没有相应遥控器的设备。
- 自制遥控器价格相对较低，不需要花费大量资金购买市面上的高端遥控器。
- 自制遥控器可以提高自己的动手能力和编程能力。
2. 缺点- 制作自制遥控器需要一定的电子知识和编程能力。
- 自制遥控器可能不如市面上的高端遥控器功能齐全。
四、结论通过以上实践过程和分析，我们可以得出以下结论：自制遥控器是一项有趣且具有挑战性的实践项目。
虽然需要一定电子知识和编程能力，但是可以提高自己动手能力和编程能力。
同时，自制遥控器价格相对较低，可以满足特定需求。
因此，自制遥控器是一项值得尝试的实践项目。
无线遥控开关

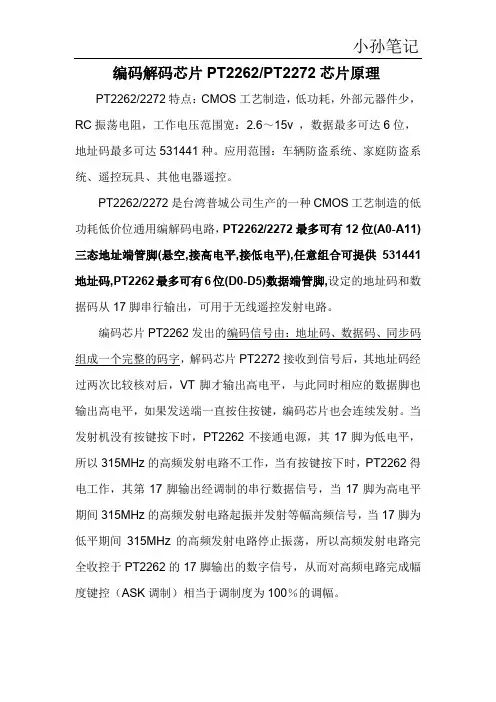

编码解码芯片PT2262/PT2272芯片原理 PT2262/2272特点：CMOS工艺制造，低功耗，外部元器件少，RC振荡电阻，工作电压范围宽：2.6～15v ，数据最多可达6位，地址码最多可达531441种。
应用范围：车辆防盗系统、家庭防盗系统、遥控玩具、其他电器遥控。
PT2262/2272是台湾普城公司生产的一种CMOS工艺制造的低功耗低价位通用编解码电路，PT2262/2272最多可有12位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441地址码,PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚串行输出，可用于无线遥控发射电路。
编码芯片PT2262发出的编码信号由：地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272接收到信号后，其地址码经过两次比较核对后，VT脚才输出高电平，与此同时相应的数据脚也输出高电平，如果发送端一直按住按键，编码芯片也会连续发射。
当发射机没有按键按下时，PT2262不接通电源，其17脚为低电平，所以315MHz的高频发射电路不工作，当有按键按下时，PT2262得电工作，其第17脚输出经调制的串行数据信号，当17脚为高电平期间315MHz的高频发射电路起振并发射等幅高频信号，当17脚为低平期间315MHz的高频发射电路停止振荡，所以高频发射电路完全收控于PT2262的17脚输出的数字信号，从而对高频电路完成幅度键控（ASK调制）相当于调制度为100％的调幅。
在具体的应用中，外接振荡电阻可根据需要进行适当的调节，阻值越大振荡频率越慢，编码的宽度越大，发码一帧的时间越长。
网站上大部分产品都是用2262/1.2M＝2272/200K组合的，少量产品用2262/4.7M＝2272/820K。
地址码和数据码都用宽度不同的脉冲来表示，两个窄脉冲表示“0”；两个宽脉冲表示“1”；一个窄脉冲和一个宽脉冲表示“F”也就是地址码的“悬空”。
4路无线遥控开关的制作
随着无线电技术的不断成熟，各种遥控设备已大量地在人们的生活中应用，让我们体会到了许多的方便。
这里我们介绍一款4路遥控开关的制作。
1、电路工作原理电路原理图见图1。
电路主要由供电部分、无线接收部分、数据解码部分和开关控制部分组成。
直流12V电源输入接收器，一路向继电器供电，另一路经三端稳压器件稳压后，输出5V工作电压，作为无线接收部分和解码部分的电源。
平时，IC3的10到13脚输出低电平，所控制的4路继电器断开，当接收模块SH9902收到遥控器发射的无线电编码信号后，就会在其输出端输出一串控制数据码，这个编码信息经专用解码集成电路IC3解码后，在数据输出端输出相应的控制数据，由于本文介绍的是4路遥控开关，但每一路的工作情况完全一样，因此，在这里我们以其中的一路为例来进行说明。
以D0所接继电器为例，当发射的数据信号时：0001时，2272输出的数据也为0001，换言之就是IC3的10、11、12脚输出低电平，13脚输出高电平，这个高电平经R2向VT1提供基极电流，VT1饱和导通，继电器K1得电吸合，它所控制的电气设备工作，这样通过手上的遥控器的操作，完成了对电气设备的遥控控制，若选用的解码芯片为M型，则当遥控信号消失后，所有数据位全部输出为低电平，控制的四路继电器全部断开。
图1 根据电路原理图，我们设计的PCB板图见图2：图22、调试与安装这款无线遥控开关制作比较简单，所有元器件参数我们都测试完成，读者只要按我们提供的元件参数安装便可完成。
在制作中，先将阻容元件等焊上，然后焊上集成电路插座，最后焊上无线接收模块SH9902。
接上12V直流电源，可以看到电源指示灯点亮，若不亮，查看发光二极管是否焊反。
为了帮助制作者快速检测电路的工作情况，我们提供几个点的电压测试，具体在线路板上的位置已在图2中用箭头进行标注。
第一点：测量输入电压用万用表负笔接输入电压的负极，在输入接线柱上标有“-”符号，正表笔测量图中最右边箭头处的电压，正常应为输入电压减去0.6V，若输入是12V，则测出的电压应为11.4V左右，若测出的电压为12V，同时发光二极管不亮，应仔细检查极性保护二极管D5，查看是否反焊或虚焊。
二路无线遥控开关使用说明和使用范围
二路无线遥控开关使用说明和使用范围86型二路路无线遥控墙壁开关接线方式请照如下图进行用户说明：1．将本产品接入电源后，请按下所述配好遥控器。
2．两路以上的产品，如果出现遥控或手控其中某一路时，关闭了所有灯具，请检查这路灯具是否损坏。
并请及时更换灯具或不用这路即可3．对于两路以上的产品，可以只使用其中任意一路。
供电不分主次。
4．对于灵敏度非常高的节能灯具，建议使用多路开关，有效减少待机电源，可以避免出现灯具在夜间有微弱闪光出现。
请注意：切勿将火线和零线一起接入本产品！！！否则会立即烧坏本产品！一、功能简介：1、清零操作（也即遥控开关初始化）：在灯具为灭的状态下，长按遥控开关任意手控按键20秒以上，则清零对应的遥控功能，灯闪动几下表示清除完毕。
其余路数以此类推。
2、第一路开关遥控器配置：按一下第一路开关上的手控键（10秒以上），待负载灯具点亮后再松手，再按下遥控器任意键2秒左右不放，至该负载灯灯闪,表示学习成功，然后再放开按键即可。
如果6秒内没有按遥控器,6秒后,这次学习无效,是普通按键功能。
注：只要有一路学习过的遥控器(按键)将不能学习其它路，如果是重复的遥控器(按键)学习无效！3、体操作流程：按下手控键—延时10秒以上—灯亮放开—再按遥控器任意键—持续2秒—灯闪—再放开－学习完成；如不能学习，请重复以上操作。
4、上述操作步骤，配置好各路遥控键；5、配遥控器：重复上述步骤，最多可以学习10个遥控器，超过10个，则第一个被删除。
二、操作方法：1、手动控制：轻按开关上某一键，则对应的灯亮，再按一次则灯熄灭。
2、遥控控制：按下上面学习好的遥控器按键，则对应的灯亮，再按一次则灯灭。
3、含总开总关功能（只限十二键的遥控器），当学习好该12键遥控器后，默认第11键为全开，第12键为全关。
（待选）三、本产品特点：1、单火线控制，直接替换原有墙壁普通机械开关，不用改动任何线路；2、采用进口原装欧姆龙高档继电器，更长的使用寿命；3、采用纯铜接线柱子，方便接线；4、采用智能MCU系统，用户更方便遥控器的选配5、超低的待机功能，待机时灯具无闪烁现象；6、设有过流过压保护，并在抗干扰方面有非常良好的表现；7、兼容启辉器式日光灯，不必接电容电阻等配件；8、上电时间短，节能灯具约1秒左右，启辉器式日光灯约2-3秒；9、采用多路供电技术，待机功耗更小，并且供电不分主次，有效避免了有一路灯具损坏而导致整个产品不能使用的情况发生；10、设有掉电自恢复功能。
无线遥控开关如何安装
无线遥控开关如何安装1.准备工作在安装无线遥控开关之前，首先需要准备好一些必要的工具和材料。
这些包括电钻、螺丝刀、扎带、线缆、开关面板等。
另外，还需购买一个适用于无线开关的遥控器。
2.关闭电源在进行任何电气工作之前，切记关闭相关电源。
这能够确保安全，并避免意外触电。
3.安装开关面板将无线开关面板安装在想要控制的位置上。
使用电钻在墙壁上打孔，然后将面板安装在孔洞中。
通过螺丝固定开关面板，确保其牢固稳定。
4.连接电线将电线从原有的开关上除下，并连接到无线遥控开关上。
根据所使用的开关型号，这可能涉及到将电线插入开关端口或是进行电线的剥离和绞合。
确保电线连接牢固，避免松脱或短路。
5.安装无线接收器6.连接电源将无线接收器与电源连接。
通常，接收器需要使用额外的电源，所以将其连接到可靠稳定的电源上。
确保连接正确，避免电源过载或短路。
7.测试操作完成安装后，重新打开电源，然后使用遥控器进行测试。
确保无线信号能够正常传达给接收器，开关能够正确响应。
若有问题，检查电源和线路连接，确保无线遥控开关的正常运作。
注意事项：1.安装前请确保你了解电气知识和安全操作要求。
若不确定，建议寻求专业电工的帮助。
2.在使用无线遥控开关时，需要保持遥控器和接收器之间的通信距离，以确保信号的稳定传输。
3.遥控器的电池需定期更换，以免影响无线信号传输。
4.安装之前最好参考产品的使用说明书，确保正确操作和连接。
5.注意选择无线遥控开关的适用范围和质量。
确保所使用的无线开关符合国家标准和安全要求。
6.若安装过程中遇到任何问题，应立即停止操作，并寻求专业电工的帮助。
总结：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
WFS-501型1路无线遥控开关制作
文章作者：沃福斯电子来源：本站原
创
浏览次数：11195
字体：大中
小
阅读权限：游客身份花费会员币：
添加时间：
2009-5-16
10:51:03
提交会员：
admin
在电子制作实训网上以前介绍的一款1路遥控开关中，用到了双向可控硅作为控制元件，由于97A6双向可控硅工作电流较小，且对负载的要求较高，只能对小功率的阻性负载进行控制，因此在实际应用中有一定的局限性，在这里，我们介绍一款利用继电器作为控制元件的继电器型1路遥控开关的制作，由于选用的继电器触点容量达到10A，且不挑负载，因此具有更广泛的应用。
1、电路工作原理
电路原理图见图1。
电路主要由供电部分、无线接收部分、数据解码部分和开关控制部分组成。
220V交流市电接在进线端子上，经C1、R2、VD1、VD2、VD 3、VD4组成的降压整流电路后，经R1限流后，在CW1上形成24V左右的直流电压，为电路提供工作电源。
另一路电源经R4限流降压后，在CW3两端形成稳定的5V工作电压，作为无接接收模块和解码电路的工作电源。
平时，IC1的12脚输出低电平，VT1关断，继电器断开。
当接收模块SH9902收到遥控器发射的无线电编码信号后，就会在其输出端输出一串控制数据码，这个编码信息经专用解码集成电路IC1解码后，在数据输出端输出相应的控制数据，本文介绍的数据信息为有效时D1输出为高电平，这个高电平经R3输入到VT1
的基极，使其导通，从而使继电器吸合，其控制的电灯被点亮；当无线接收部分收到的数据信息为D1数据为0时，VT1截止，继电器断开，灯泡回路关断，从而达到遥控控制电灯的目的。
图1
2、调试与安装
这款无线遥控开关制作比较简单，所有元器件参数我们都测试完成，读者只要按我们提供的元件参数安装便可完成。
在制作中，先将阻容元件等焊上，然后焊上集成电路插座，最后焊上无线接收模块，天线可直接焊于无线模块上，线圈边上的小孔就是焊天线用的，如果距离近时，天线不装也可以正常工作，若要将天线焊于线路板上，可用剪下的电阻引脚先在无线模块上焊出一根天线引脚，然后再把无线模块上的天线引出端与线路板上的孔焊接，天线就可以焊在线路板上了。
有条件的网友可用外接5V直流电源对无线接收部分进行调试，插上IC1，将负极接于电路中的地，+5V接于CW3两端，万用表直流电压档测量IC1第14脚电
压，当按动遥控器时，每按一次，14脚电压应有时显的变化，否则就说明无线接收模块没有正常工作，查看接收模块有无插反等，如正常，再测IC1第17脚对地电压，按住遥控器时，这个脚的电压应为高电平输出，否则检查IC1有无插反，R5是否焊接可靠等，另外一点需要说明的是，有些制作者在焊集成电路插座时，由于焊接技术不熟练，将1到8脚的地址端与地或高电平相碰，无意中对解码芯片进行了编码，造成发射端与接收端地址密码不统一而无法解码，关于如何进行地址编码，我们在下面的文章中进行介绍；最后测11脚电压，当按一下关按钮时，这个脚的电压应为0，按一下开按钮时应为高电平。
市电供电部分的调试：将电源线接在接线端子上，万用表负端接地，正表笔接C W1正端，正常应在24V左右，否则请检查元件有无焊反等。
由于电路采用市电直接供电，制作时须特别注意安全，所有线路板上的导电部分都不要用手去碰，否则容易发生触电事故。
有条件的话最好通过1：1的隔离变压器进行调试。
在没有隔离变压器及专人指导的前提下，建议在制作时仔细核对电路原理图及元件对照标号，只要按装正确的话，一般无需调试就可以正常工作的，图2是我们制作好的这款遥控开关的照片，制作的网友可以在自己焊好后对照照片进行检查。
容易搞错的主要是整流二极管和稳压二极管，注意不要装反。
图2
3、遥控开关密码的设置
为了防止在同一区域内安装几套遥控开关时出现相互间的干扰，我们专门设计了密码，关于理论上设置密码的原理，这里不作详细介绍，下面介绍如果进行遥控器与接收器间密码的具体设置方法见我们另一款可控硅作为控制元件的遥控开关介绍。
在对本款遥控开关进行设计时，考虑到有时遥控器发射的“开”键对应的数据位可能不同，因此对数据位也可以进行选择，在图3中，我们可以看到上面两排是用于地址设定的焊盘，其中标有“L”处，表示低电位，表示“H”处表示高电平，而在下面可以看到四个编码焊盘，这就是编控制数据位用的。
在线路板上，设定的数据位是D1位，从照片中也可以看到R3是和D1脚相连的，若要改变控制数据位，如现在要改成D2作为控制位，具体的操作方法为：用刀片将线路板上的第三位焊盘与2272的第12脚割断，然后用焊锡将第二个焊盘与2272的第11
脚相连就可以了。
图3
图4
本套件制作时所有电子元件的安装都可参照其他制作，重点是密码的设置和调试，为此公司将本套件的制作与调试过程录相进行上传，供客户观看，以便更好地了解调试过程：点击进行观看
4、技术指标：
由于控制开关采用的是继电器，因此控制的负载功率主要决定于继电器的
开关容量，这里需要说明的是，有些网友认为继电器上写着开关容量是10A，认为就可以控制2000W以内的负载了，实际上这款继电器标称值与实际的工作电流还是有差别的，从我们的实际经验分析，最好将开关的控制电流控制在3A以内，当控制的是非阻性负载时，电流还要降低，因为这些负载存在暂态电流，可能会比正常工作电流大得多，这一点制作者一定要引起注意。
另外要说明的是，当控制的电流较大时，由于线路板上的铜皮较薄，大小流容易烧断，我们在设计时另了阻焊层，大电流时可以在上面加锡，从而增加导电的能力。
这套产品采用的遥控器标称发射距离为200米，实际使用中由于受环境等因素的影响，距离会变近许多，我们在空旷地进行测试时，在80米处能可靠控制。
5、故障处理：
由于这款遥控开关采用的是交流220V直接供电，因此容易受到外界因素的干扰（特别是电网瞬间过电压，如雷电等），还有一点比较容易损坏的是，由于天线一端与线路板焊牢，而另一端是悬空的，其金属部分容易碰到线路板上的其他导电部分，这样220V市就有可能引入低压下工作的无线接收头，从而造成损坏，这一点在安装时一定要注意。
