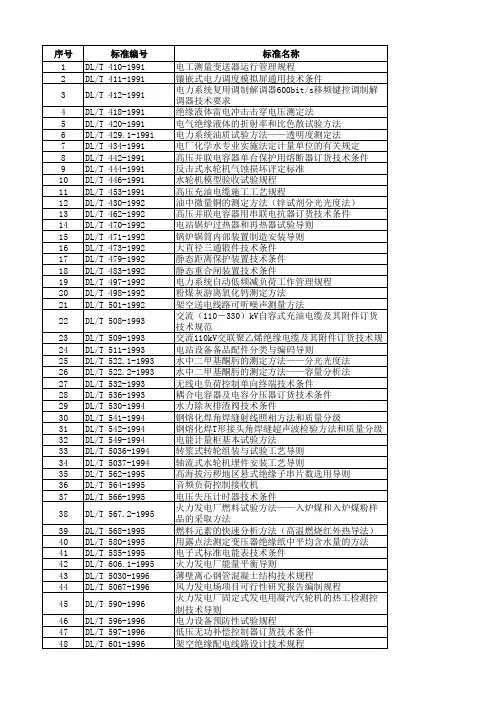

DL行业标准清单
86 DL/T 661-1999
热量计氧弹安全性能技术要求及测试方法
87 DL/T 667-1999
远动设备及系统 第5部分：传输规约 第103篇： 继电保护设备信息接口配套标准
88 DL/T 668-1999
测量用互感器检验装置
89 DL/T 669-1999
室外高温作业分级
90 DL/T 672-1999
DL/T 567.2-1995
DL/T 568-1995 DL/T 580-1995 DL/T 585-1995 DL/T 606.1-1995 DL/T 5030-1996 DL/T 5067-1996
DL/T 590-1996
DL/T 596-1996 DL/T 597-1996 DL/T 601-1996
标准名称
电工测量变送器运行管理规程 镶嵌式电力调度模拟屏通用技术条件 电力系统复用调制解调器600bit/s移频键控调制解 调器技术要求 绝缘液体雷电冲击击穿电压测定法 电气绝缘液体的折射率和比色散试验方法 电力系统油质试验方法——透明度测定法 电厂化学水专业实施法定计量单位的有关规定 高压并联电容器单台保护用熔断器订货技术条件 反击式水轮机气蚀损坏评定标准 水轮机模型验收试验规程 高压充油电缆施工工艺规程 油中微量铜的测定方法（锌试剂分光光度法） 高压并联电容器用串联电抗器订货技术条件 电站锅炉过热器和再热器试验导则 锅炉锅筒内部装置制造安装导则 大直径三通锻件技术条件 静态距离保护装置技术条件 静态重合闸装置技术条件 电力系统自动低频减负荷工作管理规程 粉煤灰游离氧化钙测定方法 架空送电线路可听噪声测量方法 交流（110－330）kV自容式充油电缆及其附件订货 技术规范 交流110kV交联聚乙烯绝缘电缆及其附件订货技术规 电站设备备品配件分类与编码导则 水中二甲基酮肟的测定方法——分光光度法 水中二甲基酮肟的测定方法——容量分析法 无线电负荷控制单向终端技术条件 耦合电容器及电容分压器订货技术条件 水力除灰排渣阀技术条件 钢熔化焊角焊缝射线照相方法和质量分级 钢熔化焊T形接头角焊缝超声波检验方法和质量分级 电能计量柜基本试验方法 转浆式转轮组装与试验工艺导则 轴流式水轮机埋件安装工艺导则 高海拔污秽地区悬式绝缘子串片数选用导则 音频负荷控制接收机 电压失压计时器技术条件 火力发电厂燃料试验方法——入炉煤和入炉煤粉样 品的采取方法 燃料元素的快速分析方法（高温燃烧红外热导法） 用露点法测定变压器绝缘纸中平均含水量的方法 电子式标准电能表技术条件 火力发电厂能量平衡导则 薄壁离心钢管混凝土结构技术规程 风力发电场项目可行性研究报告编制规程 火力发电厂固定式发电用凝汽汽轮机的热工检测控 制技术导则 电力设备预防性试验规程 低压无功补偿控制器订货技术条件 架空绝缘配电线路设计技术规程
金具专业考试题目
填空题：1.试验过程中如果有一件试件有一项试验不符合要求，可以在同批产品中抽取原抽样两倍的数量，重做该项试验。
2.软母线金具分为软母线固定金具、软母线间隔棒、软母线组合圆环、软母线终端金具。
3.硬母线金具按适用的母线形状划分为：槽形母线金具、矩形母线金具及管形母线金具。
4.悬垂线夹用于直线杆塔上悬吊导、地线，并对导、地线应有一定的握力。
5.耐张线夹主要用来紧固导线的终端，使其固定在耐线绝缘子串上，也用于避雷线终端的固定及拉线的锚固。
6.接续金具专用于接续各种裸导线、避雷线。
7.接续承担与导线相同的电气负荷、机械荷载。
大部分接续金具承担导线或避雷线的全部张力。
8.接续金具按其承受拉力状况分为承力型和非承力型。
9.连接金具用于联接杆塔与绝缘子、绝缘子与线夹，承受机械载荷。
10.保护金具用于保护导线、绝缘子等，防止导、地线因振动而造成断股；防止绝缘子因电压分布严重不均匀而过早损坏如保护绝缘子用的均压环，防止绝缘子串上拔用的重锤及防止导线振动用的防振锤、护线条等。
11.电力金具是连接和组合电力系统中的各类装置，起到传递机械负荷、电气负荷及某种防护作用的金属附件。
12.机械破坏载荷：在规定的试验条件下，能施加于金具的最大载荷13.标称破坏载荷由需方提出或由供方规定的，金具不发生机械破坏的最小载荷。
（即设计载荷（实际应用的载荷）的2.5倍）14.机械损伤载荷是指在金具不出现永久变形的条件下，金具所承受的最大载荷值。
（即材料屈服点所对应的载荷）15.滑动是指采用任何方式紧固导线的金具，在施加载荷后，导线与金具之间出现相对位移，以致试验载荷不能继续上升的现象。
16.握力是指采用任何方式紧固导线的金具，在不出现滑动现象时所能承受的最大载荷。
17.非破坏性试验时，机械损伤载荷需要保持60 s，未出现永久变形；18.破坏载荷试验时，加荷到标称破坏载荷需要保持60 s，未出现破坏。
19.握力试验时，向试件施加规定握力 20 %的力，作一个参考点，以便测量滑移量。
金具细则2
电力金具产品质量检测实施细则一、编写目的：对我公司从事电力金具产品质量检测从业人员的实验操作进行规范，统一，从而使所得数据规范，有效。
二、适用范围本细则适用于额定电压10kV及以上架空电力线路和电站的电力金具（以下简称金具）产品质量抽样检测。
三、操作依据3.1 执行标准：GB 2314 《电力金具通用技术标准》DL/T 768.7 《电力金具制造质量》GB/T 2317.1 《电力金具机械试验方法》GB/T 2317.4 《电力金具验收规则、标志与包装》GB 2828.1 《计数抽样检测程序》GB 8170 《数值修约规则与极限数值的表示和判定》3.2 参照标准：GB/T 5075 《电力金具名词术语》DL/T 683 《电力金具产品型号命名方法》DL/T 768.1～768.6 《电力金具制造质量》GB/T 2315 《电力金具标称破坏载荷系列及连接型式尺寸》GB/T 14437 《产品质量计数一次监督抽样检验程序》GB 2829 《周期检验计数抽样程序及表》GB/T 13912 《金属覆盖层钢铁制品热浸镀锌技术要求》JB/T 8177 《绝缘子金属附件热镀锌层通用技术条件》GB/T 700 《碳素结构钢》DL/T 759 《连接金具》DL/T 756 《悬垂金具》DL/T 758 《接续金具》DL/T 757 《耐张线夹》DL/T 758 《接续金具》DL/T 696 《软母线固定金具》DL/T 697 《硬母线固定金具》GB/T 2340 《T型线夹》GB/T 2336 《防振锤技术条件》GB/T 8287.2 《高压支柱瓷绝缘子第2部分：尺寸与特性》3.3 参考资料《电力金具手册第3版》作者：《电力金具产品模样》作者：注：在出现执行标准和参照标准不时优先遵循执行标准。
四、仪器设备仪器设备应在国家有效审定期间内使用，一起具体仪器的名称、型号、量程、不确定度及分辨率键附表1五、实验前准备5.1 查阅样品相关资料，确认产品参数；确认该批次为生产厂近期内加工的产品，并为委托方就委托书所给出工程项目所采用的产品；有成产企业出具的质保书。
传统电力金具型号
一、悬垂线夹悬垂线夹 XGU-1 、2、3、4悬垂线夹（带碗头挂板） XGU-5A XGU-6A悬垂线夹（带U型挂板） XGU-5B XGU-6B悬垂线夹（加强型） XGJ-2 XGJ-25悬垂线夹（双线夹垂直排列） XCS-4 XCS-5 XCS-6悬垂线夹（500KV线路用） XGF-5X XGF-5K XGF-300 XGF-1400铝合金悬垂线夹（提包式） XGH-3 XGH-4 XGH-5二、耐张线夹耐张线夹（螺栓型） NLD-1、2、3、4ND-201 ND-202 ND-203 ND-204铝合金耐张线夹（螺栓型） NLL-1 NLL-2 NLL-3 NLL-4 NLL-5耐张线夹（压缩型、避雷线用） NY-35G～NY-135G 系列耐张线夹（液压型、用于GB1179-83钢芯铝绞线） NY-150/20～NY-800/100 系列耐张线夹（爆压型、用于GB1179-83钢芯铝绞线） NB-3OO/40A、B NB-40095/AB三、联接金具球头环 Q-7 QP-7 QP-10 QP-16 QP-21 QP-30 QH-7碗头挂板 W-7A W-7B W1-10 WS-7 WS-10 WS-16 WS-21R WS-30RU 型环 U-7 U-10 U-12 U-16 U-21 U-25 U-30 U-50挂环（延长环） PH-7 PH-10 PH-12 PH-1 PH-21 PH-25 PH-30挂环（直角环） ZH-7拉杆 YL-1040 YL-1243 YL-1643 YL-2543 YL-3043直角挂板（Z型） Z-7 Z-10 Z-12 Z-16 Z-21 Z-25直角挂板（ZS型） ZS-7 ZS-10 ZS-665挂板（PS型） PS-7挂板（P型） P-7 P-10 P-12 P-16?P-21 系列P-30系列P-50 系列挂板（UB型） UB-7 UB-10 UB-12 UB-16 UB-21 UB-30UB-12T UB-16T UB-21T UB-30TU型螺丝 U-1870 U-1880 U-2080 U-2280UJ-1880 UJ-2080 UJ-2280调整板（DB型） BB-7 DB-10 DB-12 DB-16DB-21 DB-25 DB-30 DB-50支撑架 ZCJ-45调整板（PT型） PT-7 PT-10 PT-12 PT-16 PT-21 PT-30牵引板（QY型） QY-7 QY-10 QY-12 QY-16 QY-21 QY-30 QY-50联板（L型） L-1040 L-1240 L-1640 L-2140 L-2540 L-3040L-2160 L-3060 L-2145 L-3045L-1245 L-1645-1 L-2145-1 L-2545-1联板（LF型） LF-2140 L-2540 L-3049 L-3045联板（LV型） LV-0712 LV-1020 LV-1214 LV-2115 LV-3080 联板（SV型） LS-1212 LS-1221 LS-1225 LS-1229 LS-1233 LS-1237L-1255联板（LJ型）LJ-2540LJ-3040LJ-3045/45 LJ-1040LJ-1240 LJ-1640联板（LL型） LL-1645 L-2145 LL-2545联板（LK型） LK-1045 LK-1645 LK-1649/45联板（LX型） LX-1645 LX-2145 LX-3045四、接续金具接续管（钢绞线用） JY-35G JY-55G JY-80G JY-100G JY-50G JY-70G 接续管（钢绞线用、爆压搭接）JBD-35G JBD-55G JBD-80G JBD-100G JBD-50G JBD-70G接续管（铝绞线用） JY-150L JY-185L JY-210L JY-240L JY-300L JY-400L JY-500L JY-630L JY-800L接续管（钢芯铝绞线用、爆压） JYB-300/40 、50、70 JYB-400/50、65、95 JYB-50/065接续管（铝绞线用、钳压） JT-16L JT-25L JT-35L JT-50L JT-70L JT-95L LT-120L JT-150L JT-185L接续管（钢芯铝绞线用、钳压） JT-10/2 JT-16/3 JT-25/4 JT-35/6 JT-50/8 JT-95/15、20 JT-120/7、20 JT-150/8、20、25 JT-185/10、25、30 JT-210/10、25、35 JT-240/30、40接续管（钢芯铝绞线用、爆压搭接）JTB-35/6JTB-50/8JTB-70/10? JBT-95/15、20JTB -120/7、20 JTB-150/8、20、25 JTB-185/10、25、30JBT-210/10、25、35 JTB-240/30/40接续管（钢芯铝绞线用、液压搭接） JYD-240/30、40、55 JYD-300/15、20、25、4-、50、70JYD-400/20、25、35、50、65 JYD-500/35、45、65JYD-630/45、55 JYD-800/55、70接续管（钢芯铝绞线用、液压钢芯对接） JY-240/30、40、55 JY-300/15、20、25、40、50、70JY-400/20、25、35、50、65、95 JY-500/35、45、65JY-630/35、45、65 JY-800/55、70、100补修管 JX-185/10 JX-185 JX-210 JX-240/55 JX-300/15 JX-300JX-300/70 JX-400 JX-400/65JX-400/95JX-500 JX-630JX-800/55JX-800 JX-35G JX-50G JX-70G JX-100铁并沟线夹 JBB-1 JBB-2 JBB-3铝并沟线夹 JB-0 JB-1 JB-2 JB-3 JB-4 JB-5 JB-6异型铝并沟线夹JB-10JB-20JB-21JB-30JB-31JB-32 JB-40 JB-41 JB-42 JB-43异型铜并沟线夹 JBT-11 JBT-21 JBT-22 JBT-31 JBT-32 JBT-33JBT-41 JBT-42 JBT-43 JBT-44异型铜、铝并沟线夹 JB-TL-10 JB-TL-12 JB-TL-21 JB-TL-22 JB-TL-31JB-TL-32 JB-TL-33 JB-TL-41 JB-TL-42 JB-TL-43 JB-TL-44跳线线夹（压缩型） JYT-35/6 JYT-50/8 JYT-70/10 JYT-95/15 JYT-120/7、20JYT-150/8 、20、25JYT-185/10、25、30 JYT-210/10、25、35预绞丝补修条 FYB-95/15、20、55 FYB-120/7、20、25FYB-50/8、20、25、35五、保护金具防振锤 FD-1 FD-2 FD-3 FD-4 FD-5 FD-6 FG-35 FG-50 FG-70 FG-100防振锤（500KV用） FF-5 FF-5G防振锤（铝合金压板） FR-2 FR-3 FR-4 FDZ-1 FDZ-2 FDZ-3 FDZ-4 FDZ-5预绞丝护线条 FYH-95/15、20、55 FYH-120/7、20、25 、70FYH-150/8、20、25、35 FYH-185/10、25、30、45FYH-210/10、25、35、50 FYH-240/30、40、55FYH-300/15、20、25、40、50、70FYH-400/20、25、35、50、65、95FYH-500/35、45、65 FYH-630/45、55FYH-800/55、70、100铝包带 1×10重锤挂板 ZG-1 ZG-2重锤座 ZJ-1重锤片 ZC-1 ZC-18（500KV线路用）间隔棒 FJQ TJ FJZ JZX JZY FJZ JX JZF FJP 系列均压屏蔽环 FJP 各系列 JL 型 PL型六、拉线金具楔型线夹 NX-1 NX-2 NX-3 NX-4UT型线夹（可调式） NUT-1 NUT-2 NUT-3 NUT-4ULY型线夹（压接可调式） NLY-100B NLY-120B NLY-135B NLY-100C NLY-125C NLY-150C拉线用U型环 UL-7 UL-10 UL-12 UL-16 UL-21钢线卡子 JK-1 JK-2 JK-3挂板 PD-7 PD-10 PD-12七、T接金具T型线夹（螺栓型） TL-11 TL-21 TL-22 TL-31 TL-32 TL-33 TL-41 TL-42 TL-43 TL-44T型线夹（压缩型） TY-120/7 TY-150/8、20 TY-185/10、25 TY-210/10、25TY-240/30 TY-300/15、20、25、40 TY-400/20、25、35、50TY-630/45、55 TY-800/55、70、100T型线夹（单导线、压缩型） TY-105 TY-1010T型线夹（双导线、压缩型） TL-2×10/100 TL-2×10/400八、设备线夹设备线夹（压缩型） SY系列 A 型 B型 C型设备线夹（压缩型） SY-10A SY-10B SY-10C SY-10NC SY-10NB SY-10NC设备线夹（双导线、压缩型）SY-10A/400-1 SY-10B/400-1 SY-10C/400/-1SY-10A/400-2 SY-10B/400-2 SY-10C/400/-2设备线夹（螺栓型） SL-1A SL-2A SL-3A SL-4A SL-1B SL-2B SL-3B SL-4B铜铝过渡设备线夹（压缩型、） SYG 系列 A型 B型铜铝过渡设备线夹（压缩型） SYG-10A SYG-10B SYG-10C SYG-10NA SYG-10NB SYG-10NC铜铝过渡设备线夹（双导线、压缩型） SG-1-A/400 SYG-10B-400 SYG-10C/400 铜铝过渡设备线夹（压缩型） SLG-1A SLG-2A SLG-3A SLG-4A SLG-1B SLG-2B SLG-3B SLG-4B铜铝过渡板 G-50×5 MG-60×6.3 MG-60×8 MG-60×10 MG-80×8MG-100×8 MG-100×10 MG-125×8 MG-125×10 MG-125×12.5九、其它设备线夹铜、铝接线夹 JTL-100 JTL-200 JTL-300 JTL-400 JTL-500 JTL-600JTL-800 JTL-1000梅花型紫铜接线夹 WCJB-1 WCJB-2 WCJB-3 WCJB-4 WCJB-5 WCJB-6 WCJB-7 WCJB-8 WCJB-9铜铝跨径接户线夹 JKG-1 JKG-2 JKG-3 JKG-4 JKG-5 JKG-6铜并沟线夹 JBT-11 JBT-21 JBT-22 JTB-31 JBT-32 JBT-33JBT-41 JBT-42 JBT-43 JBT-44铜、铝并沟线夹JB-TL-10 JB-TL-11 JB-TL-21 JB-TL-22 JB-TL-31 JB-TL-32JB-TL-33 JB-TL-41 JB-TL-42 JB-TL-43 JB-TL-44梅花型黄铜接线夹 WCJC-1 WCJC-2 WCJC-3 WCJC-4 WCJC-5 WCJC-6变压器用铜铝线夹 SBG-M12 SBG-M14 SBG-M16 SBG-M18 SBG-M20铜接线端子 DT-10 DT-16 DT-25 DT-35 DT-50 DT-70 DT-95 DT-120 DT-120DT-150 DT-185 DT-240 DT-300 DT-400 DT-500 DT-630铝接线端子 DL-10 DL-16 DL-25 DL-35 DL-50 DL-70 DL-95 DL-120 DL-150 DL-185 DL-240 DL-300DL-400铜、铝接线端子DTL-10 DTL-16 DTL-25 DTL-35 DTL-50 DTL-70 DTL-95 DTL-120DTL-150 DTL-185 DTL-240 DTL-300 DTL-400DTL-500 DTL-630十、电站金具矩形母线平放固定金具（户内一片） MNP-101 ～108矩形母线平放固定金具（户内二片） MNP-201 ～208矩形母线平放固定金具（户内三片） MNP-301 ～308矩形母线平放固定金具（户外一片） MWP-101 ～104矩形母线平放固定金具（户外二片） MWP-201 ～204矩形母线平放固定金具（户外三片） MWP-301 ～304矩形母线立放固定金具（户内一片） MNL-101 ～108矩形母线立放固定金具（户内二片） MNL-201 ～208矩形母线立放固定金具（户内三片） MNL-301 ～308矩形母线立放固定金具（户外一片） MWL-101 ～104矩形母线立放固定金具（户外二片） MWL-201 ～204矩形母线立放固定金具（户外三片） MWL-301 ～304矩形母线间隔垫 MJG-01 MJG-02 MJG-03 MJG-04槽形母线固定金具（户外） MCW-100 MCW-125 MCW-150 MCW-175MCW-200 MCW-225 MCW-250槽形母线固定金具（户内） MCN-100 MCN-125 MCN-150 MCN-175 MCN-200 MCN-225 MCN-250槽形母线固定吊挂 MCD-1 MCD-2 MCD-3槽形母线间隔垫 MCG-1 MCG-2 MCG-3固定金具 MGG-70 MG-G80 MGG-90 MGG-100 MGG-120 MGG-130MGG-150 MGG-170 MGG-200 MGG-250T 接金具 MGT-70 MGT-80 MGT-90 MGT-100 MGT-120MGT-130 MGT-150 MGT-170 MGT-200 MGT-250终端球 MGZ-13 0 MGZ-150 MGZ-17 0 MGZ-200 MGZ-250名称规格型号封头 MGF-70 MGF-80 MGF-90 MGF-100 MGF-120 MGF-130 MGF-150 MGF-170 MGF-250支架 MGJ-104 MGJ-110 MGJ-115软母线固定金具（单母线） MDG-4 MDG-5 MDG-6软母线固定金具（双母线）MSG-4/120 MSG-5/120 MSG-6/400 MDG-4/200 MSG-5/200 MSG-6/200软母线间隔棒MRJ-4/120 MRJ-5/120 MRJ-6/120MRJ-4/200 MRJ-5/200 MRJ-6/200MRJ-10K/200 MRJ-10K/400 MRJ-10N/200 MRJ-10N/400组合母线圆环 YH（2+8）YH（2+12）YH（2+16）YH（2+20）YH（2+24）母线伸缩节（全铝） MS-63×6.3 MS-80×6.3 MS-80×8 MS-100×8MS-100×10 MS-125×8 MS-120×10 MS-125×12.5母线伸缩节（铜、铝） MSS-63×6.3 MSS-80×6.3 MSS-80×8 MS -100×8MSS-100×10 MSS-125×8 MSS -120×10 MSS-125×12.5槽型母线伸缩节 MSC-150-1、2、3、4、5 MSC-200-1、2、3、4、5组合导线终端固定金具 ZD（2+8）ZD（2+12） ZD（2+16） ZD（2+24）十一、架空绝缘线金具NK系列铝合金绝缘耐张线夹 NK-1（NEK-1） NK-2（NEK-2） NK-3（NEK-3）NEK-1T （铜芯） NEK-2T（铜芯）验电接地装置 BYD型绝缘接地线夹 J10DL1 J10DL2接续线夹 JJP-16-160 JJP-50-240 JJP-2/2架空绝缘耐张线夹（1KV） JNL-1-16 JNL-1-25 JNL-1-35 JNL-1-50 JNL-2-70 JNL-2-95 JNL-3-150 JNL-3-185 JNL-3-240架空绝缘耐张线夹（10KV） J10NL-1-16 J10NL-1-25 J10NL-1-35 J10NL-1-50J10NL-2-70 J10NL-2-95 J10NL-3-150 J10NL-3-185 J10NL-3-240绝缘铜、铝分支线夹（10KV）J10FKG-25 J10FKG-35 J10FKG-50 J10FKG-70J10FKG-95 J10FKG-120 J10FKG-150 J10FKG-185J10FKG-240绝缘铝分支线夹（10KV）J10FKL1-25 J10FKL1-35 J10FKL1-50 J10FKLI-70J10FKL1-95 J10FKL1-120 J10FKL1-150 J10FKL1-185J10FKL1-240 绝缘铝分支线夹（10KV）10FKL2-16 J10FKL2-25 J10FKL2-35 J10FKL2-50 J10FKL2-70 J10FKL2-95 J10FKL2-120 J10FKL2-150 J10FKL2-185 J10FKL2-240 绝缘穿刺线夹（10KV）JJC10-240/240 JJC10-240/150 JJC10-150/150 JJC10-150/70绝缘穿刺线夹（1KV） JJC-2 JJC-3 JJC-4绝缘悬挂线夹（四芯） JCG-1S JCG-2S JCG2-1S-×× JCG2-2S-××绝缘悬挂线夹（单根） JCG4-1D JCG4-2D JCG4-3D JC54-1D四芯绝缘耐张线夹（锚定线夹） JNS-1A JNS-2A JNS-1B JNS-3B JNS-3BJNS-1C JNS-2C JNS-3C JNS-4C。
电力线路金具设备
电力线路金具设备目录1、U型挂环 (1)2、延长环（环体整锻） (1)3、联板 (2)4、直角挂板（Z型） (2)5、球头挂杯 (3)6、碗头挂板 (4)7、平行挂板（P型） (5)8、调整板 (7)9、耐张线夹（液压型） (7)10、悬垂线夹(带碗头挂板) (10)11、悬重锤铝制件及其附件 (10)12、调整环 (11)13、防振锤 (11)14、防振锤(550KV线路用) (12)15、防振锤(FR型) (13)16、瓷外套氧化锌避雷器、避雷针系列 (14)17、双回耐张杆 (18)18、四回耐涨杆 (18)19、LB-10电流互感器系列 (19)20、户外高压隔离开关（GW5-35 GW4-12型） (20)21、HY避雷器及TB过电压保护器系列 (22)22、JSW-3、6、10型户外三相电压互感器 (23)23、终端塔 (25)24、直线塔 (26)1、U型挂环型号主要尺寸（C）主要尺寸（M）主要尺寸（D）主要尺寸（H）主要尺寸（R）破坏荷重（KN）重量(kg)U-7 20 16 16 60 22 70 0.5U-7B 20 16 16 80 22 70 0.6 U-10 22 18 18 70 24 100 0.6U-10B22 18 18 85 23 100 0.7 U-12 24 22 20 80 30 120 1.0 U-16 26 24 22 90 32 160 1.5 U-16T28 24 22 90 32 160 1.5 U-20 30 27 24 100 36 200 2.3 U-20B30 27 24 115 36 200 2.4 U-25 34 30 26 110 40 250 2.8 U-30 38 36 30 130 46 300 3.7 U-50 34 42 36 150 55 500 7.02、延长环（环体整锻）型号主要尺寸（C）主要尺寸（D）主要尺寸（L）破坏荷重（KN) 重量（kg) PH-7.D 20 16 80 70 0.4 PH-10.7D 22 18 100 100 0.6 PH-12.D 24 20 120 120 0.9 PH-16.D 26 22 140 160 1.5 PH-20.D 30 24 160 200 1.6 PH-25.D 34 26 160 250 2.0 PH-30.D 38 30 180 300 3.03、联板型号主要尺寸（B）主要尺寸（H）主要尺寸（D1）主要尺寸（D2）主要尺寸（L）破坏荷重（KN）重量(kg)L-1040 16 70 20 18 400 100 4.5L-1240 16 70 24 18 400 120 4.7L-1640 18 100 26 20 400 160 5.9 热镀锌钢制件。
金具细则2
电力金具产品质量检测实施细则一、编写目的：对我公司从事电力金具产品质量检测从业人员的实验操作进行规范，统一，从而使所得数据规范，有效。
二、适用范围本细则适用于额定电压10kV及以上架空电力线路和电站的电力金具（以下简称金具）产品质量抽样检测。
三、操作依据3.1 执行标准：GB 2314 《电力金具通用技术标准》DL/T 768.7 《电力金具制造质量》GB/T 2317.1 《电力金具机械试验方法》GB/T 2317.4 《电力金具验收规则、标志与包装》GB 2828.1 《计数抽样检测程序》GB 8170 《数值修约规则与极限数值的表示和判定》3.2 参照标准：GB/T 5075 《电力金具名词术语》DL/T 683 《电力金具产品型号命名方法》DL/T 768.1～768.6 《电力金具制造质量》GB/T 2315 《电力金具标称破坏载荷系列及连接型式尺寸》GB/T 14437 《产品质量计数一次监督抽样检验程序》GB 2829 《周期检验计数抽样程序及表》GB/T 13912 《金属覆盖层钢铁制品热浸镀锌技术要求》JB/T 8177 《绝缘子金属附件热镀锌层通用技术条件》GB/T 700 《碳素结构钢》DL/T 759 《连接金具》DL/T 756 《悬垂金具》DL/T 758 《接续金具》DL/T 757 《耐张线夹》DL/T 758 《接续金具》DL/T 696 《软母线固定金具》DL/T 697 《硬母线固定金具》GB/T 2340 《T型线夹》GB/T 2336 《防振锤技术条件》GB/T 8287.2 《高压支柱瓷绝缘子第2部分：尺寸与特性》3.3 参考资料《电力金具手册第3版》作者：《电力金具产品模样》作者：注：在出现执行标准和参照标准不时优先遵循执行标准。
四、仪器设备仪器设备应在国家有效审定期间内使用，一起具体仪器的名称、型号、量程、不确定度及分辨率键附表1五、实验前准备5.1 查阅样品相关资料，确认产品参数；确认该批次为生产厂近期内加工的产品，并为委托方就委托书所给出工程项目所采用的产品；有成产企业出具的质保书。
最新第1册-输电线路工程--南方电网-质量验收与评定标准
第1册-输电线路工程--南方电网-质量验收与评定标准中国南方电网有限责任公司企业标准Q/CSG411002—201210kV〜500kV输变电及配电工程质量验收与评定标准第一册：输电线路2012-06-30发布2012-06-30实施目次前言1总则2规范性引用文件3术语4职责、工程质量验收与评定范围划分5工程质量验收与评定等级标准、工程质量验收程序和组织6工程质量检验标准及检查方法7原材料及器材检验标准及检查方法8表格使用说明9表格填写说明10附則附录A复测、分坑、验槽及杆塔号对照表附录B架空输电线路工程分项工程质量验收记录表附录C架空输电线路工程分部工程质量验收记录表附录D架空输电线路工程单位工程质量验收与评定记录表附录E线路参数电气测量报告模板(工频法）附录F线路参数电气测量报告模板(异频法）前言《10kV〜500kV输变电及配电工程质量验收与评定标准》（以下简称“本标准”）的编制，是中国南方电网有限责任公司为贯彻国家“百年大计，质量第一”方针，努力实现公司打造“经营型、服务型、一体化、现代化的国内领先、国际著名企业”的战略目标，加强电网建设工程质量管理采取的重要措施。
本标准的颁布实施，为南方电网建设工程质量检验、验收和评定的规范化及标准化工作提供了统一的技术支撑。
在今后一段时期内，本标准将对提高电网建设工程质量具有重要的指导和促进作用。
本标准共8册(合计10本），第一册为输电线路，第二册为变电电气安装，第三册为变电土建（上、下篇），第四册为电气试验，第五册为继电保护（上、下篇），第六册为变电自动化,第七册为通信，第八册为配网工程。
本标准的编制，是依据国家建设工程质量及电力行业相关标准，在充分总结和吸收全国输变电行业，尤其是南方电网五省（区）各输变电施工企业施工质量、工艺管理的经验基础上，经南网五省（区）公司系统广泛征求意见，由公司系统有关专业技术人员认真细致地编制而成。
本标准是一部结合工程实际，而又有突破和创新的工程质量检验、验收和评定标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
对应的旧标准:GB/T 2345.1-1985
K47
备案号：6774－2000
中华人民共和国电力行业标准
DL/T 696—1999
软母线固定金具
Cable support
2000-02-24批准2000-07-01
实施
中华人民共和国国家经济贸易委员会发布
前言
本标准是根据中华人民共和国原电力工业部要求，将GB/*1)1)GB/*—表示调整为行业标准的国家标准。
2345.1—85、GB/*2345.2—85修订为电力行业标准，并增加了终端固定装置，合并为一个行标，统称软母线固定金具。
修订过程中，保留了原标准经实践证明合适的内容，为配套新版本的高压支柱瓷绝缘子标准，对其连接相关尺寸与结构作了部分改变。
本标准规定的各项规则，用来保证软母线固定金具设计、选型、制造、使用上的统一和运行安全，不论其结构如何改进，都尽可能以相同的配套尺寸，互换更新。
本标准从实施之日起，GB/*2345.1—85、GB/*2345.2—85作废。
本标准由中华人民共和国电力工业部科技司提出。
本标准由全国架空线路(电力金具)标准化技术委员会归口。
本标准起草单位：长春水利电力高等专科学校。
本标准主要起草人：骆忆祖、刘锡敏、郑永春、王之昌。
目次
前言
1 范围
2 引用标准
3 型式与尺寸
4 技术要求
5 验收规则及试验方法
6 标志与包装
中华人民共和国电力行业标准
软母线固定金具
DL/T 696—1999
代替GB/*2345.1 Cable support ～2345.2—1985
2000-02-24批准2000-07-01实施
中华人民共和国国家经济贸易委员会发布
1 范围
本标准规定了软母线固定金具的型式尺寸及技术要求等内容。
本标准适用于户外配电装置中，固定软母线于支柱瓷绝缘子上及双、三软母线固定间隔距离，固定组合软母线的圆环和终端固定金具。
2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T41—86 1型六角螺母—C级
GB/T95—85 平垫圈C级
GB/T93—87 标准型弹簧垫圈
GB/T700—88 碳素结构钢
GB/T1173—1995 铸造铝合金
GB2314—1997 电力金具通用技术条件
GB/T2317—1985 电力金具验收规则、试验方法、标志与包装
GB/T5780—86 六角头螺栓—C级
DL/T683—1999 电力金具产品型号命名方法
3 型式与尺寸
3.1 依据DL/T683—1999的规定，软母线固定金具型号及名称如下：
型号名称
MDG型单母线固定金具
MSG型双分裂母线固定金具
MRJ型双分裂软母线间隔棒
MSJ型三分裂软母线间隔棒
MYH型软母线组合圆环
MZD型软母线终端固定金具
型号中字母及字母后数字的意义为：
字母：M—母线；D—单母线、端；S—双分裂、三分裂；G—固定；R—软母线；J
—间隔；Y —圆；H —环；Z —终。
数字：表1、表2、表3中型号后的数字，分子表示适用导线组合号，分母表示双分裂母线间距或三分裂母线外侧母线间距(mm)。
表4、表5中型号后数字，前一位表示承重导线根数，后二位表示载流导线根数。
3.2 单、双分裂母线固定金具的型式，适用范围及主要尺寸应符合图1及表1的规定。
(a)单分裂软母线；(b)双分裂软母线 图 1 单、双分裂软母线固定金具
表 1 单、双分裂软母线固定金具型式、适用母线直径及主要尺寸 mm
型 号 适用母线直径
主 要 尺 寸 与支柱绝缘
子配合尺寸 A R H L
MDG-4 18.1～22.0 11 30 140
MDG-5 23.0～29.0 14 33 MDG-6 29.1～35.0 17 36 MSG-4/120 18.1～22.0 50 11 30 120 MSG-5/120 23.0～29.0 60 14 33 120 MSG-6/120 29.1～35.0 70 17 36 120 MSG-4/200 18.1～22.0 50 11 46 200 MSG-5/200 23.0～29.0 60 14 47 200 MSG-6/200 29.1～35.0 70 17 48 200 MSG-4/400 18.1～22.0 50 11 46 400 MSG-5/400 23.0～29.0 60 14 47 400 MSG-6/400 29.1～35.0 70 17 48 400 MSG-9/400 45.0～49.0 60 24 57 400 MSG-10/400
50.0～55.0
70
27
60
400
双分裂软母线间隔棒的型号、适用母线直径及主要尺寸应符合图2及表2的规定。
图 2 双分裂软母线间隔棒
表2 双分裂软母线间隔棒金具型号、适用母线直径及主要尺寸mm
型号适用母线直径
主要尺寸
型号适用母线外径
主要尺寸
A R L A R L
MRJ-4/120 18.1～22.0 50 11 120 MRJ-5/400 23.0～29.0 60 14 400 MRJ-5/120 23.0～29.0 60 14 120 MRJ-6/400 29.1～35.0 70 17 400 MRJ-6/120 29.1～35.0 70 17 120 MRJ-9/120 45.0～49.0 60 24 120 MRJ-4/200 18.1～22.0 50 11 200 MRJ-9/200 45.0～49.0 60 24 200 MRJ-5/200 23.0～29.0 60 14 200 MRJ-9/400 45.0～49.0 60 24 400 MRJ-6/200 29.1～35.0 70 17 200 MRJ-10/200 50.0～55.0 70 27 200 MRJ-4/400 18.1～22.0 50 11 400 MRJ-10/400 50.0～55.0 70 27 400
三分裂软母线间隔棒的型号、适用母线及主要尺寸应符合图3及表3的规定。
图 3 三分裂软母线间隔棒
表3 三分裂软母线间隔棒型号、适用母线及主要尺寸mm
型号
适用母线主要尺寸
导线型号直径L l b
MSJ-9/240 LGJQT-900 49 240 120 50 60 MSJ-10/240 LGKK-600 51 240 120 52 70
LGJQT-1400
软母线组合圆环的型号、适用母线及主要尺寸应符合图4及表4的规定。
图 4 软母线组合圆环
表 4 软母线组合圆环型号、适用母线及主要尺寸mm
型号
适用母线
根数×型号
配套联
板型号
主要尺寸承重导线载流导线D H l L
MYH(2+8) 8×
LJ-120
LJ-150
LJ-185 LS-21 120 220 210 290
MYH(2+12) 12×LS-25 160 260 250 330 MYH(2+16) 16×LS-29 200 300 290 370 MYH(2+20) 20×LS-33 240 340 330 410 MYH(2+24) 24×LS-37 280 380 370 450
软母线终端固定金具的型号、适用母线最大范围及主要尺寸应符合图5及表5的规定。
图 5 软母线终端固定金具
表 5 软母线终端固定金具型号、适用母线最大范围及主要尺寸mm
型号
适用母线最大范围
主要尺寸软导线
硬铝母线
根×(宽×厚)
L H
MZD(2+8) 2×LGJ-185 +8 LJ-120 2×(100×10) 400 360 400 MZD(2+12) +12 3×(125×10)或4×(125×10) 470 400 470
4 技术要求
4.1 软母线固定金具一般技术条件应符合GB2314的规定。
4.2 材质与紧固件：
4.2.1 单、双分裂母线的固定金具底座、上盖及线夹、双分裂软母线、三分裂软母线间隔棒线夹、组合圆环、终端金具压板，按GB/T1173选料，采用牌号不低于ZL102铝合金制造。
MRJ－10/200、MRJ－10/400用于耐热和扩径导线的线夹，采用牌号为ZL104的铝合金制造。
4.2.2 组合圆环、终端金具圆环、耳板、盖板、底座按GB/T700《碳素结构钢》选料，采用牌号不低于Q235的钢材制造。
4.2.3 螺栓按GB/T5780选用。
4.2.4 螺母按GB/T41选用。
4.2.5 垫圈按GB/T95选用。
4.2.6 弹簧垫圈按GB/T93选用。
4.2.7 单、双分裂软母线固定金具，当螺母压入或铸造在底座下部时，必须采用合适的工艺，保证螺母轴线与底座平面的垂直度不大于0.15mm。
5 验收规则及试验方法
软母线固定金具的验收及试验按GB2317进行。
6 标志与包装
软母线固定金具的标志与包装按GB2317规定进行。
