汽车排放污染物测试(简易工况法)
汽车排放污染物测试（简易工况法）
一、实验目的：
1、了解MW-50A型机动车排气分析仪的结构和工作原理
2、了解ML-100汽车排气流量分析仪的结构和工作原理
3、了解相关的国家标准
二、仪器设备：MW-50A型机动车排气分析仪、ML-100汽车排气流量分析仪、汽油汽车一辆、底盘测功机
三、设备构造和工作原理
轻型汽车简易瞬态工况污染物排放检测系统（简称Vmas系统），是基于轻型汽油汽车污染物质量排放的测试系统。Vmas系统能够直接获取汽车排放污染物的排放总质量。可以更为准确地模拟车辆的实际工作状态，反映车辆的排放状态。

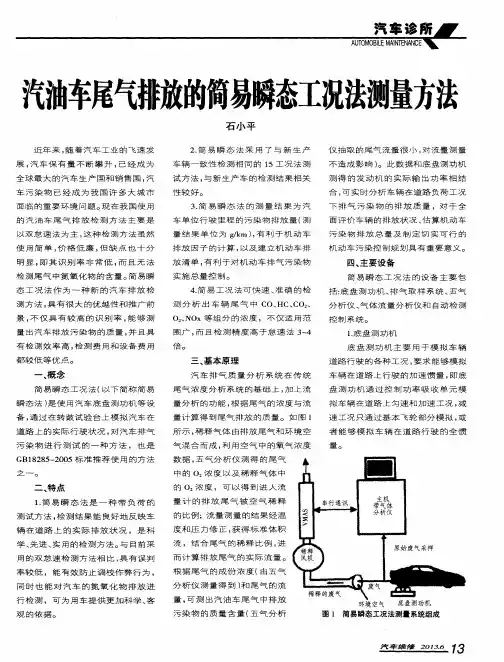

Vmas系统由可以模拟加速惯量和道路行驶阻力的底盘测功机、专用五气体分析仪、气体流量分析仪、计算机控制系统组成。用底盘测功机模拟车辆在道路上行驶瞬态工况负荷，用高精度五气体分析仪通过采样探头直接获取汽车原始排放气体CO、CO2、HC、NO x、O2浓度值，用流量分析仪测量经过风机抽入流量测量管稀释气体流量、压力、温度、稀释氧浓度，通过测量汽车排出原始气体O2浓度和混合稀释O2浓度计算稀释前后稀释气体的稀释比，可以得到尾气实际流量，再利用气体状态方程计算出汽油车尾气中CO、HC、NO x单位时间（里程）内质量（检测结果为g/km）。
五气体分析仪由CO、CO2、HC测量平台，NO x测量平台或电化学传感器、O2电化学传感器等组成，其作用是用来测量汽车排出原始气体CO、CO2、HC、NO x、O2浓度。
流量分析仪由气体采样软管、风机、流量测量管、流量传感器、O2氧化锆传感器、温度传感器、压力传感器、气体废气软管等组成，用来测量汽车排出剩余气体和空气混合气的流量、温度、压力、稀释气体氧的浓度。
Vmas系统根据五气体分析仪测得的CO、CO2、HC、NO x、O2瞬间浓度值和流量计测得的混合气瞬间流量、温度、压力、稀释气体O2浓度，通过积分求出污染物排放总质量。
汽车排气流量分析仪由进气管、抽风机、流量测量管、扰流杆、超声波传感器、温度传感器、氧化锆氧传感器、压力传感器、排气管等组成。
?进气管是汽车汽车排放出来全部尾气（除去进入尾气分析仪的气体）和空气混合气进入
流量测量管的进气通道
?抽风机是用来抽取汽车排放出来的全部尾气（除去进入尾气分析仪的气体）和空气混合
气，使汽车排放出来的尾气（除去进入尾气分析仪的气体）全部进入流量测量管内。?流量测量管道内装有扰流杆、超声波传感器、温度传感器、压力传感器、氧传感器。是
汽车排出的全部尾气（除去进入尾气分析仪的气体）和空气混合器的测量通道。
?扰流杆是流量测量的重要元件，能使气体产生涡街漩涡。
?超声波传感器是流量测量传感器。流量信号就是依靠超声波传感器获得。
?温度传感器是汽车排出的全部尾气（除去进入尾气分析仪的气体）和空气混合气的温度
传感器。
?氧传感器是汽车排出的全部尾气（除去进入尾气分析仪的气体）和空气混合气氧浓度测
量传感器。
?压力传感器是汽车压力测量传感器。
?排气管是汽车排出的全部尾气（除去进入尾气分析仪的气体）和空气混合气排出通道。
四、汽车排气流量分析仪使用操作
1、按照设备使用说明书安装仪器、连接电源
2、打开风机电源，让风机预热10分钟，等风机流量基本稳定后在进行测量。
3、打开流量计测量部件全部电源让仪器预热10分钟
4、仪器预热完毕后，通过仪器串行通讯口发送仪器调零命令，使仪器进行调零。
5、将流量分析仪的进风喇叭口套在被测车辆排放通道上，让被测车辆排出的全部尾气（除
去进入尾气分析仪的气体）和空气混合气进入进气管里。
五、排气分析仪使用操作
1、按照使用说明书安装仪器、连接电源、进气软管、取样软管。
2、打开电源开关，仪器进入预热状态，预热时间为30分钟。
3、仪器预热结束后自动进入泄漏检测界面。按泄漏检查界面提示堵住冷凝器进气口，按“F”键进行泄漏检查。
汽车排放污染物测试(简易工况法)
汽车排放污染物测试（简易工况法） 一、实验目的： 1、了解MW-50A型机动车排气分析仪的结构和工作原理 2、了解ML-100汽车排气流量分析仪的结构和工作原理 3、了解相关的国家标准 二、仪器设备：MW-50A型机动车排气分析仪、ML-100汽车排气流量分析仪、汽油汽车一辆、底盘测功机 三、设备构造和工作原理 轻型汽车简易瞬态工况污染物排放检测系统（简称Vmas系统），是基于轻型汽油汽车污染物质量排放的测试系统。Vmas系统能够直接获取汽车排放污染物的排放总质量。可以更为准确地模拟车辆的实际工作状态，反映车辆的排放状态。 Vmas系统由可以模拟加速惯量和道路行驶阻力的底盘测功机、专用五气体分析仪、气体流量分析仪、计算机控制系统组成。用底盘测功机模拟车辆在道路上行驶瞬态工况负荷，用高精度五气体分析仪通过采样探头直接获取汽车原始排放气体CO、CO2、HC、NO x、O2浓度值，用流量分析仪测量经过风机抽入流量测量管稀释气体流量、压力、温度、稀释氧浓度，通过测量汽车排出原始气体O2浓度和混合稀释O2浓度计算稀释前后稀释气体的稀释比，可以得到尾气实际流量，再利用气体状态方程计算出汽油车尾气中CO、HC、NO x单位时间（里程）内质量（检测结果为g/km）。 五气体分析仪由CO、CO2、HC测量平台，NO x测量平台或电化学传感器、O2电化学传感器等组成，其作用是用来测量汽车排出原始气体CO、CO2、HC、NO x、O2浓度。 流量分析仪由气体采样软管、风机、流量测量管、流量传感器、O2氧化锆传感器、温度传感器、压力传感器、气体废气软管等组成，用来测量汽车排出剩余气体和空气混合气的流量、温度、压力、稀释气体氧的浓度。 Vmas系统根据五气体分析仪测得的CO、CO2、HC、NO x、O2瞬间浓度值和流量计测得的混合气瞬间流量、温度、压力、稀释气体O2浓度，通过积分求出污染物排放总质量。 汽车排气流量分析仪由进气管、抽风机、流量测量管、扰流杆、超声波传感器、温度传感器、氧化锆氧传感器、压力传感器、排气管等组成。 ?进气管是汽车汽车排放出来全部尾气（除去进入尾气分析仪的气体）和空气混合气进入 流量测量管的进气通道 ?抽风机是用来抽取汽车排放出来的全部尾气（除去进入尾气分析仪的气体）和空气混合 气，使汽车排放出来的尾气（除去进入尾气分析仪的气体）全部进入流量测量管内。?流量测量管道内装有扰流杆、超声波传感器、温度传感器、压力传感器、氧传感器。是 汽车排出的全部尾气（除去进入尾气分析仪的气体）和空气混合器的测量通道。 ?扰流杆是流量测量的重要元件，能使气体产生涡街漩涡。 ?超声波传感器是流量测量传感器。流量信号就是依靠超声波传感器获得。 ?温度传感器是汽车排出的全部尾气（除去进入尾气分析仪的气体）和空气混合气的温度 传感器。 ?氧传感器是汽车排出的全部尾气（除去进入尾气分析仪的气体）和空气混合气氧浓度测 量传感器。 ?压力传感器是汽车压力测量传感器。 ?排气管是汽车排出的全部尾气（除去进入尾气分析仪的气体）和空气混合气排出通道。 四、汽车排气流量分析仪使用操作 1、按照设备使用说明书安装仪器、连接电源 2、打开风机电源，让风机预热10分钟，等风机流量基本稳定后在进行测量。
汽车行驶工况构建
汽车行驶工况构建 一、问题背景 汽车行驶工况（Driving Cycle）又称车辆测试循环，是描述汽车行驶的速度-时间曲线（如图1、2，一般总时间在1800秒以内，但没有限制标准，图1总时间为1180秒，图2总时间为1800秒），体现汽车道路行驶的运动学特征，是汽车行业的一项重要的、共性基础技术，是车辆能耗/排放测试方法和限值标准的基础，也是汽车各项性能指标标定优化时的主要基准。目前，欧、美、日等汽车发达国家，均采用适应于各自的汽车行驶工况标准进行车辆性能标定优化和能耗/排放认证。 本世纪初，我国直接采用欧洲的NEDC行驶工况（如图1）对汽车产品能耗/排放的认证，有效促进了汽车节能减排和技术的发展。近年来，随着汽车保有量的快速增长，我国道路交通状况发生很大变化，政府、企业和民众日渐发现以NEDC工况为基准所优化标定的汽车，实际油耗与法规认证结果偏差越来越大，影响了政府的公信力（譬如对某型号汽车，该车标注的工信部油耗6.5升/100公里，用户体验实际油耗可能是8.5-10升/100公里）。另外，欧洲在多年的实践中也发现NEDC工况的诸多不足，转而采用世界轻型车测试循环（WLTC，如图2）。但该工况怠速时间比和平均速度这两个最主要的工况特征，与我国实际汽车行驶工况的差异更大。作为车辆开发、评价的最为基础的依据，开展深入研究，制定反映我国实际道路行驶状况的测试工况，显得越来越重要。 另一方面，我国地域辽广，各个城市的发展程度、气候条件及交通状况的不同，使得各个城市的汽车行驶工况特征存在明显的不同。因此，基于城市自身的汽车行驶数据进行城市汽车行驶工况的构建研究也越来越迫切，希望所构建的汽车行驶工况与该市汽车的行驶情况尽量吻合，理想情况下是完全代表该市汽车的行驶情况（也可以理解为对实际行驶情况的浓缩），目前北京、上海、合肥等都已经构建了各城市的汽车行驶工况。 为了更好地理解构建汽车行驶工况曲线的重要性，以某型号汽车油耗为例，简单说明标注的工信部油耗是如何测试出来？标注的工信部油耗并不是该型号汽车在实际道路上的实测油耗，而是基于国家标准（如《GB27840-2011重型商用车辆燃料消耗量测量方法》），在实验室里根据汽车行驶工况曲线，按照一定的标准，经检测、计算得出。由此可见，标注的工信部油耗是否与实际油耗相吻合，与汽车行驶工况曲线有密切关系。
简易瞬态工况法操作规程
汽油车简易瞬态工况法操作规程 1、检测前注意做好测试前的准备工作，确保被检车辆符合上线检测要求。 2、车辆驱动轮停在转鼓上，根据系统提示将分析仪取样探头插入排气管中，深度400mm以上，并固定于排气管上。 3、按照试验运转循环开始进行试验 4、启动发动机 a)按照制造厂试验说明书的规定，使用启动装置，启动发动机。 b)发动机保持怠速运转40s。在40s终了时开始循环，并同时开始取样。 5、怠速 a)手动或半自动变速器 1、怠速期间，离合器接合，变速器置空挡。 2、为了按正常循环进行加速，车辆应在循环的每个怠速后 期，加速开始前5s离合器脱开，变速器置一档。 b)自动变速器：在试验开始时，放好选择器后，在试验期间，任 何时候不得再操作选择器。 6、加速 a)进行加速时，在整个工况过程中，应尽可能地使加速度恒定。 b)若加速度未能在规定时间内完成，如有可能，超出的时间应从工况改变的复合公差允许的时间中扣除，否则，必须从下一等速工
况的时间内扣除。 c)自动变速器若加速不能在规定时间内完成，则应按手动变速器的要求，操作档位选择器。 7、减速 a)在减速工况时间内，应使加速踏板完全松开，离合器接合，当车速降至10km/h时，离合器脱开，但不操作变速杆。 b)如果减速时间比响应工况规定的时间长，则应使用车辆的制动器，以使循环按照规定的时间进行。 c)如果加速时间比响应工况规定的时间短，则应在下一个等速或怠速工况时间中恢复至理论循环规定的时间。 8、等速 a)从加速过渡到下一等速工况时，应避免猛踏加速踏板或关闭节气门。 b)等速工况应采用保持加速踏板位置不变的方法实现。 c)循环终了时（车辆停在在转鼓上），变速器置于空挡，离合器接合。同时停止取样。 9、重新开始测试 在测试期间，若分析仪检测到样气中CO和CO2的浓度之和小于规定值，测试中止，该次排放测试结果无效，需重新开始测试。或者由于引车员操作不当车速超差导致测试中止，则测试需重新进行。再次开始测试前，必须是底盘测功机滚筒完全处于静止。 10、测试结束
汽车运行工况(教案)
第一章 汽车使用条件及性能指标 第二节 汽车运行工况 汽车是在一定的道路和交通条件下完成运输任务的。为了提高汽车运输生产率，降低运输成本，必须研究汽车在所运行的交通和道路条件下的运行状况。 为了研究汽车与运行条件的适应性，通常采用多参数描述汽车运行状况，并称之为汽车运行工况。即汽车在使用条件下，汽车驾驶人以其自己的经验、技艺操纵车辆，完成一定任务时，汽车及其各零部件、总成的各种参数变化及技术状态。 汽车运行工况的参数包括汽车速度、变速器挡位、发动机转速、加速踏板（油门）开度、制动频度、加速度、油耗、污染物排放等。在特定的汽车运行工况研究中，还包括发动机曲轴瞬时转速、输出功率、输出转矩、油耗、冷却液温度、各总成润滑油温度、各挡使用频度、离合器动作频度等。 汽车运行工况调查的内容，可根据研究任务的需要而增减。通过对测试汽车运行工况数据的统计分析，求得汽车运行工况参数样本的分布规律及其数学特征；进而在无偏性、一致性和有效性的原则下，推断出汽车运行工况参数的总体分布和数学特征。 汽车运行工况是一个随机过程，受到许多因素的影响，如道路状况、交通流量、气候条件
以及汽车自身技术性能的变化等。 汽车运行工况的研究常采用测试统计方法和计算机数字仿真方法。 一、汽车运行工况调查 在汽车运行工况研究中，工况调查是首先要进行的工作。通过运行工况调查，掌握在特定的使用条件下，表征汽车运行状况各参数的变化范围和变化规律，为评价车辆的合理运用以及车辆性能、结构能否满足使用要求提供基础资料。 汽车运行工况测试是汽车运行工况调查的一个重要步骤。通过汽车运行试验及试验后的数据处理和统计分析完成运行工况调查。 汽车运行工况调查的主要内容有：选择反映汽车运行状况，具有代表性的路线，并取得道路资料和交通状况的调查数据；同步测取在汽车行驶过程中的车速、发动机转速、油耗、加速踏板开度及挡位使用和变化情况；在调查路线（或路段）内的累积停车次数和累积制动次数等。必要时还要记录交通流情况，如交通量、交通构成等。 在汽车运行试验中，主要使用非电量的电测法，即在测量部位安装将非电量状态参数转换为电信号的传感器，将信号直接或经放大后传送至测量仪表和记录器（如计算机硬盘、磁带机、光线示波器、x-y记录仪），供统计分析使用。 在测试汽车运行工况时，风速、气温、海拔高度等试验条件应符合有关规定，或对测试参
轻型汽油车简易瞬态工况法检测线项目
轻型汽油车简易瞬态工况法检测线项目 一、轻型汽油车简易瞬态工况法设备配置清单及技术参数要求（1套）★
轻型汽油车简易瞬态工况法检测线的建设安装，应符合《在用机动车排放污染物检测机构技术规范》、《浙江省机动车排气污染防治条例》、《宁波市机动车排放检验机构联网实施细则》等标准规定关于机动车排放污染物检测的相关规范和技术要求。要求该轻型汽油车简易瞬态工况法检测软件接入业主方现有环保检测数据服务器，检测数据存入现行服务器数据库，并与现有运行的检测系统相兼容。 二、设备基坑、操作间及车间地面浇筑清单及要求。 1、按设备基础要求开挖基坑，并按要求放置预埋件和设备线路管道，浇筑混凝土，并将检测车辆地面浇筑混凝土加高。（工程量见设备基坑图纸）。 基坑与地面浇筑的混凝土标号应为C30以上，地面整体浇筑混凝土后的水平面与原检测车间地面标高一致。 2、车间内南首墙边搭建1间1.5m（宽）*2.5m（长）*2.5m（高）电脑操作间，离地面1.2m以下为铝合金材质，1.2m至2.5m安装厚度为1cm的钢化玻璃。 三、钢结构车间新建及改造项目清单及技术要求 1、钢结构车间厂房： 跨度长18m，宽度7.5m，沿口高5.55m，北侧立面安装1.5m*2.3m塑钢窗两扇，要求新厂房与原检测车间厂房无缝衔接，沿口与原车间正立面沿口无缝衔接，立柱与墙梁采用H型钢，规格不小于300mm*175mm。 钢结构车间新建及改造项目，应符合《建筑结构荷载规范》GB50009-2012、《建筑抗震设计规范》GB50011-2010、《钢结构设计规范》GB50017-2003、《冷弯薄型钢结构技术规程》GB50018-2002、《门式刚架轻型房屋结构技术规程》CECS 102：2012、《建筑钢结构焊接技术规程》JGJ81-2002、《钢结构高强度螺栓连接的设计、施工及验收规程》JGJ82-2011、《钢结构工程施工质量验收规范》GB50205-2001的要求。 钢结构车间厂房具体应满足以下要求： ①、荷载要求：抗风压0.50KN/m2以上； ②、结构钢材材质、锚栓、檩条墙梁、压型钢板等强度等级不低于Q235； ③、钢结构摩擦面抗滑移系数应符合以下要求：Q345材质：不小于0.45； ④、钢结构表面处理：抛丸处理，符合Sa2.5级，及《涂装前钢材表面锈蚀等级和涂装等级》GB8923规定； ⑤、防火措施：按建筑耐火等级入构件耐火时限，根据《钢结构防火涂料应用技术规范》选用防火涂料及构造做法。
汽车排放控制
2 0 1 2 年汽车排放与环境保护复习提纲 1.柴油机冷启动阶段容易产生（白烟）。 2．汽油机怠速和小负荷工况时，转速低、汽油雾化差，燃烧速度慢，需要供给（浓混合气）。 3.在微机控制的点火系统中，基本点火提前角是由（）和（）两个参数数据所确定的。 4.汽油机主要排气污染物是（） 5.汽油机采用二次空气喷射的目的是为了减少（）排放。 6.汽油机采用热反应器的目的是为了减少（）排放。 7.从汽车排气净化出发，汽油机的怠速转速有（提高）的趋向。 8.电喷汽油机在起动、暖机工况时汽油机在工况时，一般需要供给（）混合气。 9.多点电控汽油喷射系统中，进气量间接测量方式有哪些？ 10.废气涡轮增压后进气温度上升对NO排放浓度的影响是使NO非放（增 加）。 11.推迟柴油机喷油定时，NO非放浓度（减少）。 12.柴油机喷油延迟将引起柴油机烟度（增加）。 13.柴油机燃用十六烷值低的柴油，NO排放（增加）。 14.柴油机燃料的十六烷值较高时，碳烟排放会（增加）。 15.柴油机提高喷油压力，碳烟排放会（降低） 16.随汽油机暖机过程进行，NOx排放量逐渐（增加） 17.汽油机采用EGR的目的是为了减少（）排放。
18.汽油机一氧化碳排放的主要影响因素是（空燃比） 19.从降低汽油机NO排放的角度出发，点火提前角应（减小）。 20.汽油机采用曲轴箱强制通风目的是降低（HC ）排放 21.汽油机小负荷、低速运转时（如怠速），PCV阀流通截面是（减小） 22.柴油机喷油延迟将引起柴油机NOX排放（）。 23.世界各国的排放法规规定，日。用（）测量。 24.世界各国的排放法规规定，排气中的氧常用（）测量。 25.当需要从总碳氢THC中分出无甲烷碳氢化合物NMH（时，一般采用 （）测量甲烷。 26.汽油机的冷启动性与汽油基本特性中的（10%馏出温度）有关。 27.OBDII主要监测功能中的点火系统失火诊断采用监测（）方法监测。 28.柴油机喷油延迟将引起柴油机碳烟排放（增加）。 29.汽车排放造成大气污染的物质大致可以分为_________ 和 _______ 两类。 二氧化碳的 _______ 也相应地持续增强，必然对全球性的气候造成不良影响。 30.柴油机电子控制系统的计算机根据________ 和__________ 信号决定基 本的喷油量及喷油时刻。 31.催化转换器的结构由__________ 、 _______ 、_________ 以及_______ 四部分组成。三效催化器载体包括_________ 与________ 两种。 32.微粒捕集氧化器是一般由______ 和 _________ 组成。
整车典型工况电磁兼容测试方法
整车典型工况电磁兼容测试方法 1 范围 本标准规定了使用实时频谱分析进行整车电磁兼容测试时可选用的典型工况及对应的测试方法。 本标准适用于M类和N类车辆。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 1589 汽车、挂车及汽车列车外廓尺寸、轴荷及质量限值 GB/T 3730.1 汽车和挂车类型的术语和定义 GB 14023-2011 车辆、船和内燃机无线电骚扰特性用于保护车外接收机的限值和测量方法 GB/T 15089-2016 机动车辆及挂车分类 GB/T 18387-2017 电动车辆的电磁场发射强度的限值和测量方法 GB/T 27840 重型商用车辆燃料消耗量测试方法 GB 34660-2017 道路车辆电磁兼容性要求和试验方法 3 术语和定义 GB 1589、GB/T 3730.1、GB 14023-2011、GB/T 15089-2016、GB/T 18387-2017、 GB/T 27840和GB 34660-2017界定的以及下列术语和定义适用于本文件。 3.1 实时频谱分析 Real-time spectrum analyze 采用快速傅里叶变换实现的高速、无缝频谱分析手段。 4整车典型工况电磁兼容测试方法 4.1 整车电磁兼容测试用工况 依据被测车型类别，参考T/CSAE XX-2019《整车测试用典型工况》选择对应的测试用工况。 4.2 整车电磁兼容测试方法 除车辆行驶状态外，整车电磁兼容测试的试验布置、限值可参考现有标准进行，如：GB 14023-2011 《车辆、船和内燃机无线电骚扰特性用于保护车外接收机的限值和测量方法》、GB/T 18387-2017 《电动车辆的电磁场发射强度的限值和测量方法》、GB 34660-2017 《道路车辆电磁兼容性要求和试验方法》，其他整车电磁兼容测试标准也可供测试时参考。
汽车行驶工况对城市道路
本科生科研训练-项目申请表 2011 年 12 月 22 日 项目名称： 汽车行驶工况对城市道路 及环境的影响分析与研究 项目负责人： 所在学院： 班 级： 联系电话： 指导教师： 学校代码：10128 学 号：200820302080
成绩考核表 项目名称汽车行驶工况对城市道路及环境的影响分析 与研究 成绩 完成人姓名尹春龙班级交通运输08-4班评阅内容评阅要求得分 资料调研完成相关科研资料的调研。 撰写项目概述。（10分） 立项意义研究现状选题是否紧密结合生产实际或贴近学科前沿。 撰写项目研究意义和课题研究现状。（40分,各20分） 创新性创新点是否明确，创新性与实用性是否兼备。不作评价 成果预见性所研究项目的成果应用前景是否看好，撰写项目应用 前景预测。 不作评价 研究内容研究内容是否按照项目名称、技术路线及目标任务等要求来设置。 只写项目研究内容。（10分） 技术路线技术路线是否科学、合理，思路是否正确完整。不作评价研究方法研究方法是否先进可行，校内条件是否可以达到。不作评价 研发能力研发队伍的合作精神，知识积累及指导老师的相关科 研项目的资助力度是否有利于本项目的开展。 不作评价 完成情况本次科研训练作业是否按期完成；撰写内容、撰写格式是否规范。（20分） 格式规范撰写内容、撰写格式是否规范。（20分） 得分合计 综合评语
一、项目概况 项目名称：汽车行驶工况对城市道路及环境的影响分析与研究 英文：Automotive driving cycle on urban roads and environmental impact analysis and research 项目概述：（400字以内，五号字，行距16磅） 车辆行驶工况又称为汽车运转循环，是针对某一类型车辆(如乘用车、公交车、重型车辆等)指定用来代表特定环境(如城区，快速等)的车辆行驶速度一时间历程。行驶工况是对车辆的实际行驶状况进行调查，并对试验数据进行分析，运用统计学方法建立起来的。 选择北京、上海、广州等几个典型城市，调查研究典型城市的车辆实际行驶工况。项目的目标是制订我国典型城市乘用车、公交车的实际行驶工况。其成果为我国电动汽车续驶里程、排放、能耗试验方法及定型试验规程的“工况”提供来源。 借鉴国内外同类研究的方法成果，结合我国具体实际探讨车辆实际行驶工况的开发方法，并将自行开发的工况与国际标准工况进行对比研究，通过试验室和道路环境的具体应用修正代表性工况。使其适合于车辆的设计和检测。 关键词车辆行驶工况数据调查分析实际行驶工况车辆的设计和检测 类别□ A.自然科学类学术论文□ B.科技发明制作A类□ C.科技发明制作B类注：科技发明制作A类：指科技含量较高、制作投入较大的作品； 科技发明制作B类：投入较少，为生产技术或社会生活带来便利的小发明、小制作。 申请资助金额大写：十万元整小写：100000.00项目起止时间2012-01——2014-01 结题形式（打√）□A、论文□B、著作□C、报告□D、软件 申请人情况姓名尹春龙性别男民族汉族 出生年月1990-01-21 专业交通运输班级交运08-4 学号200820302080 所在学院内蒙古工业大学能动学院 项目组主要成员姓名性别学历院系、专业、年级项目分工签名尹春龙男本科 能动学院交通运 输08-4班 调查、研究、 分析 尹春龙
关于汽车尾气检测简易工况法的简单介绍
关于汽车尾气检测简易工况法的简单介绍所属分类：车辆论文 【摘要】汽车尾气的排放对大气环保的影响很大，汽车的尾气检测仍存在一些亟待解决的问题，而这些问题的解决不但会促进环保技术的发展，而且将促进汽车工业的发展。介绍几种先进的汽车尾气检测简易工况法具有明显的现实意义。 【关键词】简易工况法；排放；瞬态加载法 一、因中国汽车工业的快速发展及我国成为目前世界上最大的汽车消费国。汽车尾气的排放成为环保的重要课题。汽车企业正在努力通过引进技术以达到排放要求。但是，目前在用汽车的尾气检测仍存在一些亟待解决的问题，而这些问题的解决不但会促进环保技术的发展，而且将促进汽车工业的发展。 1．机动车的生产量及保有量急剧增加使汽车排放污染的压力越来越大.随着经济的快速发展，人们对机动车辆的需求与日俱增，使得国内机动车的生产量及保有量急剧增加。据统计，近10年来汽车产量平均增长率保持在13%左右，保有量平均增长率保持在12%左右，我国目前汽车保有量为3000多万辆，年产量为200多万辆。预计今后相当长的一段时间内机动车辆将保持较高的增长速度。我国的汽车社会保有量将分别达到4000万辆和4500万辆，加上每年1150万辆的摩托车和300万辆家用车的产销规模，汽车排放污染的压力越来越大。
2．由于检测方法的落后带来相关部门执法的困难并且导致在用车的严重污染。控制机动车污染首先要从生产厂家抓起。虽然国家对汽车排放有相关标准要求，相应的排放法规也较为严格，但由于执法不够严格，许多新车在出厂时就并不能符合排放标准。现在，部分国产车声称已经达到欧洲Ⅰ号或欧洲号Ⅱ标准，环保性能如何如何。但据透露，目前国内的汽车产品中只有少部分的高档车达到了欧洲Ⅱ号标准，但部分车型的所谓达标，最多只是“实验室”理论上的结果，实际排放效果却不尽如人意，致使目前国内许多汽车产品的实际尾气污染较严重。 二、因此在这简单介绍几种较为先进汽车尾气检测简易工况法。 国外发展了车辆有载荷检测法。将车辆置于底盘测功机上，车辆按规定车速在底盘测功机上“行驶”。驱动轮带动滚筒转动，滚筒并非处于自身无阻力可旋转状态，底盘测功机会按照检测标准事先设定向滚筒、最终向驱动轮施加一定的负荷，来模拟汽车道路行驶阻力。车辆按一定的速度、克服一定的阻力，走完试验工况，同时测量尾气中污染物含量。有载荷检测法与新车试验比，设备、仪器做了简化，试验时间也缩短很多，故称为“简易工况法”。国外简易工况法主要有： a.汽油车瞬态加载法（IM240） b.汽油车稳态加载加速模拟法（ASM） c.汽油车瞬态加载法（VMAS） d.柴油车加载减速法（LUGDOWN）

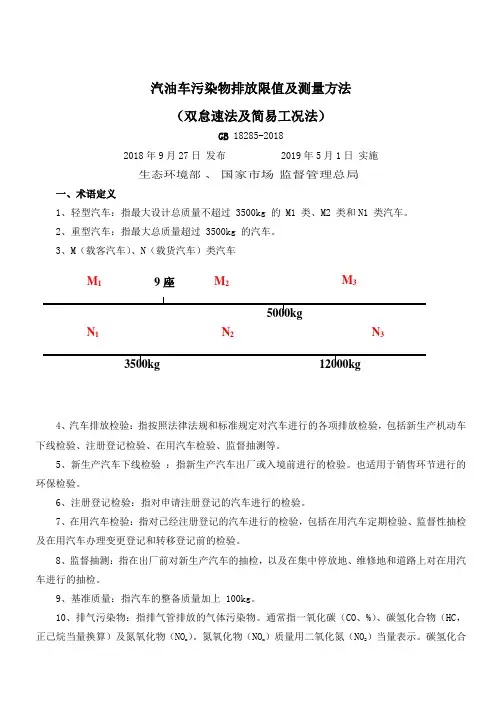

重点解读
