(完整版)初二上册科学第四章知识点总结
初中物理教育科学八年级上册第四章在光的世界里-光的反射定律 -
当光线垂直入射时，它将被垂直反射出去.
1.三线共面 2.两线分居 3.两角相等
光的反射定律: （1）反射光线、入射光线和法线在同一平面内 （2）反射光线和入射光线分别位于法线两侧 （3）反射角等于入射角
总结
知2－讲
1. 光的反射定律 ：反射光线、入射光线和法线都在 同一平面内；反射光线、入射光线分别位于法线两 侧；反射角等于入射角。 用简化记忆法记忆光的反射定律：三线同面，两线 分居，两角相等。
（来自《典中点》）
6 (中考·咸宁)如图所示，2015年5月9 日，中国人民解放军三军仪仗队参 加俄罗斯纪念卫国战争胜利70周年 红场阅兵，伴随着前苏联经典歌曲《喀秋莎》的主旋 律走过莫斯科红场，吸引了全球目光。音乐的主旋 律是通过___空__气___传播到每位士兵的耳中的，看上 去队伍整齐划一，是因为光的___直__线___传播，由于 光的___漫__反__射_____(填“镜面反射”或“漫反射”)， 周边观看阅兵的群众能看到高高飘扬的五星红旗。
法线 N
23
14Biblioteka O知2－练2 (中考·北京)如图所示，MM′为平面镜，AO为入射 光线，ON为法线，入射角∠AON等于60°，已知 ∠NOB等于30°，∠NOC等于45°，∠NOD等于60° 。则入射光线AO的反射光线将沿着________(填 “OOBD”“OC”或“OD”)方向射出。
（来自《典中点》）
2.在反射现象中，光路是可逆的。
总结
知2－讲
3. 实验 [注意事项]实验过程中严禁将激光对着人眼直射， 严防激光灼伤视网膜。
4. 二级结论：a. 两个互成直角的平面镜，可以实现 (第二次)反射光线平行于(第一次)入射光线返回(光 的逆向反射原理)。 b. 当入射光线不动，平面镜转动θ角，反射光线转
八年级上科学第四章知识点ppt课件
短路：电路中没有用电器，直接用 导线将电源正负极相连的电路叫短 路。 〔分为电源短路和用电器短 路〕
• 发生短路时，电路中会有很大的电 流，轻那么损坏电源，重那么发惹 事故。
• 通路、开路、短路三种形状下的电 流的比较：
第四章 第一节电荷与电流
1、物体之间的摩擦会是一个物体上的 电子转移到另一个物体上，得到电子 的物体带负电，另一个失去电子的物 体带等量的正电，这种景象叫摩擦起 电。
2、玻璃棒与丝绸摩擦，玻璃棒带正电， 丝绸带等量负电；橡胶棒与毛皮摩擦， 橡胶棒带负电，毛皮带等量正电。
3、同种电荷相互排斥，异种电荷相互 吸引。
1、电阻器：控制电路中的电流大小。 2、生活中电阻器的运用：改动灯的明
暗，音量的大小等。 3、滑动变阻器：靠改动接入电路的电
阻丝的有效长度来改动电阻大小。
4、滑动变阻器的运用：〔1〕“一上一下 〞串联接入电路中；〔2〕电路中的 电流不超越变阻器允许经过的最大电 流；〔3〕运用前调到最大值
第五节 电压的丈量
②指针偏转过激，超越满刻度又被弹回， 阐明量程选小了。
③指针偏转很小，阐明量程选大了。
④指针反向偏转，接线柱接反了。
3、串联电路，电流处处相等；并联电路， 干路上的电流等于各支路电流之和。
4、普通家用白炽灯约0.1A~0.3A； 晶 体管收音机约0.01A~0.1A； 晶体管电 视机约0.1A~0.3A；普通家用空调机约 4A~8A ； 电冰箱约 1A
1兆欧＝103千欧＝106欧
7、电阻是导体固有的一种性质，假设不 思索温度的影响，决议导体电阻大小 的要素有：资料、长度、横截面积。
浙教版 科学知识点 八上4
八年级上册第四章电路探秘一、电路的基本组成及各元件的作用1、电路的基本组成：一个完整的电路应该包括电源、用电器、开关和导线，缺一不可。
2、各元件的作用。
(1)电源：干电池为电路供电，像干电池这样给电路提供电能的装置，叫电源。
常见的电源有干电池、蓄电池、发电机等。
(2)用电器：当开关闭合时，电灯发光消耗电能，把电能转化为其他形式的能，叫做用电器。
常见的用电器有电灯、电视机、电冰箱等。
(3)开关：开关用来接通或断开电路，起控制用电器的作用。
常见的开关有拉线开关、拨动开关、闸刀开关等。
(4)导线：导线将电源、用电器、开关连接起来，形成电流的通路。
常用的导线有金属导线。
二、电路的三种状态：1、通路：当开关闭合时，电路中会产生电流，这样的电路叫通路，也叫闭合电路。
2、开路：当开关断开，或电路中某一处断开时，电路中就不再会有电流，这样的电路叫开路，开路中没有电流通过。
开路也叫断路。
3、短路：用导线直接把电源的两极连接起来，叫电源短路。
电源短路时由于电路中的电流过大会损坏电源，严重时还会造成火灾，因此必须防止电源短路。
注：短路情形中还有用电器短路，这时电路中其他用电器可以工作，只有被短路的用电器由于没有电流通过而不能工作。
三、电路1、电路元件符号：科学上规定每个元件都要用一个特定的符号来表示。
2、电路图：用元件符号代替实物表示电路的图就是电路图。
3、串联电路和并联电路。
(1)串联电路：电路元件依次逐个首尾相连的电路，叫串联电路。
特点：当闭合电路时，电流只有一条通路，通过一个用电器的电流也通过其他的用电器，一个断开，全部停止工作。
(2)并联电路：电路元件并列接在电路的两个端点之间，叫并联电路。
特点：当闭合电路时，电流有多条通路。
注：并联电路有干路和支路之分。
电源与分支点的电路叫干路，干路上的开关控制整个电路，叫总开关。
分支点间的电路叫支路，支路上的开关控制所在的这条支路。
各条支路的工作是相互独立的。
(3)识别串联电路和并联电路的常用方法：①电流法。
八年级(上)《科学》第四章基础知识
第四章电路探秘基础知识第一节电路图一．知识点1、电路的组成：把、、用连接起来组成的电流的路径叫做电路。
2、: 接通的电路 (闭合开关)：断开的电路（断开开关）：电路中没有用电器，直接用导线将电源正负极相连的电路叫短路。
发生短路时，电路中会有很大的电流，轻则损坏电源，重则发生事故。
条件缺一不可。
3．常用的电路元件符号A、元件位置安排要适当，分布要均匀；B、元件不要画在拐角处；C、整个电路图最好呈矩形；5、流过用电器流到负极,流过的路,第二节电流的测量1.电流(1) 电流形成: 电荷的形成电流.(2)电流的方向:移动的方向为电流方向金属导体中，电子从电源的负极流向正极，所以，电流方向与电子的运动方向，外电路中电流从电源的极流向电源的极.(3)电流的符号(4)电流的单位: ( ), ( ) , ( )。
1A＝mA，1mA＝µA2.电流的测量工具----电流表(1)量程: 电流表通常有两个量程：0~0.6A和0~3A。
A、当使用0~0.6A量程时，每大格表示，每小格表示。
B、当使用0~3A量程时，每大格表示，每小格表示读数时应“先看量程后读数”。
(2)电流表的使用规则①必须把电流表在待测电路中。
②必须使电流从电流表，从流出电流表。
③绝对而把电流表直接连到电源的两极上。
(3)电路接完后，接通电源前必须先选较大的量程试触，同时观看电流表的指针偏转情况：①指针不偏转：说明可能电路。
②指针偏转过激，超过满刻度又被弹回，说明。
③指针偏转很小，说明。
④指针反向偏转，说明。
第三节物质的导电性1 . 检测物质的导电能力检测电路如右图2.容易导电的物质叫。
有金属、石墨、人体、大地和食盐水。
不容易导电的物质。
橡胶、玻璃、瓷、塑料、干木头、油和干燥的空气是绝缘体。
（纯净的水、蒸馏水是不导电的，但普通水中往往溶有大量杂质，能够导电。
）3. 物质的导电能力不是绝对的。
有些绝缘体在条件改变时会变成导体（如金属被腐蚀,烧红的玻璃能够导电）4. ：导电能力介于导体与绝缘体之间。
八上第4章知识点整合
八年级上第四章电路探秘第1节电荷与电流一、电荷及其相互间的作用物体内两种带电的粒子：质子，带正电；电子，带负电．丝绸摩擦玻璃棒，玻璃棒的电子转移到丝绸上，玻璃棒带正电，丝绸带等量的负电；毛皮与橡胶棒摩擦，毛皮上的电子转移到橡胶棒上，橡胶棒带负电，毛皮带等量的正电．以上现象为摩擦起电，物体所带的电荷叫做静电．电荷间的相互作用：同种电荷相互排斥，异种电荷相互吸引．二、电流与电路电流：导体内部电荷产生定向运动，形成持续不断的电流．正电荷定向运动的方向为电流方向，带负电的电子定向移动与电流方向相反．电路：将电源、用电器、开关用导线连接起来组成的电流路径．电路的组成：电源、导线、开关、用电器（如电流表、电压表、滑动变阻器）电源：提供电能的装置，能量属性是将其他形式的能转化为电能．导线：输送电能的通道；开关：控制电能的输送；用电器：消耗电能的装置，能量属性是将电能转化成其他形式的能．通路：电路连通，用电器和电源正常工作．短路：电路中断，用电器和电源均不工作．短路定义：电源或者用电器两极直接连在一起．电源短路：导致电源烧坏，用电器不工作．短路开关短路：电源常通，开关的通断不起作用．用电器短路：导致用电器不工作也不会损坏，可能导致电源或其它用电器的损坏．三、电路图1．串联电路串联电路特点：整个电路只有一条主线，没有分支；各串联用电器同时工作、同时断电；若有某一用电器损害（断路）则全部电路布工作．2．并联电路干路：从电源两极到两个分支点的部分支路：两个分支点之间的两头电路并联电路特点：整个电路分干路和支路，有分支；干路开关可以控制整个电路，各支路开关可以控制各支路用电器．第2节电流的测量1．电流：是指电荷的定向移动．电流方向：正电荷移动到方向；电子或负电荷移动的反方向．电流强度：衡量电流大小的物理量，单位：安培（A）1A=103mA电流的测量：使用电流表测量．电流表的使用要求：①正确选择量程．如不能估计，则先选择大量程，采用试触法决定；②电流表必须串联在被测用电器旁；③电流应从“+”极接入，从“-”极流出．④绝对不允许不经过用电器而把电流表直接连接到电源两极．2．串联电路和并联电路的电流特点：①串联电路中，在a、b、c、d接入电流表，可得到结果：I a=I b=I c=I d，即：串联电路中，电流处处相等．②并联电路中，在a、b、c接入电流表，可得到：I c=I a+I b，即：并联电路中，干路电流等于各支路电流之和．第3节物质的导电性与电阻第4节变阻器1．导体：容易导电的物质；绝缘体：不容易导电的物质；半导体：导电能力介于导体和绝缘体之间的一类物质．导线经常使用塑料进行包裹，是为了防腐蚀、防止漏电、短路．2．金属导电的微观解释：金属内部有大量自由电子盐溶液导电的微观解释：溶液内部有可以自由移动的离子．电阻：导体对电流的阻碍作用，阻碍越大，电阻越大．绝缘体的电阻非常大，导体的电阻非常小．电阻的单位：欧姆3．影响导体电阻大小的因素：材料、长度、横截面积、温度．（1）材料，不同材料导电能力不同，导电能力最强的依次为：银、铜、铝（2）长度，长度越大，电阻越大（3）横截面积，横截面积越大，电阻越小（4）温度，一般来讲，温度越高电阻越大，温度越低电阻越小，低到一定程度电阻为零．特殊地，玻璃的温度升高，导电性增强．4．变阻器的作用：改变电路中的电流；变阻器改变的原理：改变接入电路的电阻丝的有效长度．滑动变阻器的符号：滑动变阻器的接法：上面两个接线柱和下面两个接线柱各接一个第5节电压的测量1．电压：衡量电路中自由电荷做功能力的物理量，单位：伏特（V）（1）电压是使电路中自由电荷定向移动的原因．（2）电压的测量：使用电压表，○V．（3）电压表的使用方法：①正确选择量程．如不能估计，则先选择大量程，采用试触法决定；②电流表必须并联在被测用电器旁，或并联在电源旁；③电流应从“+”极接入，从“-”极流出．2．串联电路和并联电路的电压特点：①串联电路中，在L1和L2两端接入电压表，可得到结果：U=U1+U2，即：串联电路中，总电压等于各串联用电器的电压之和．②并联电路中，在L1和L2两端接入电压表，可得到：U=U1=U2，即：并联电路中，电源电压等于各支路两端电压．第6节电流与电压、电阻的关系1．研究电流、电压和电阻的关系，我们首先要分步进行研究：（1）当电阻不变时，电流与电压的关系，（2）当电压不变时，电流与电阻的关系．实验：当电阻不变时，电流与电压的关系结论：电阻不变时，电流和电压成正比关系．实验：当电压不变时，电流与电阻的关系．结论：电压不变时，电流和电阻成反比关系．2．德国物理学家欧姆研究了电流、电压和电阻的关系，在1827年得到以下结论：导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比．（欧姆定律） 用字母表示：I=RU 标准单位：电压（V ）；电流（A ）；电阻（Ω）3．根据欧姆定律，我们可以测量导体的电阻，即伏安法测电阻．（1）按照电路图连接电路，闭合开关前，滑动变阻器处于最大阻值处．（2）闭合开关S ，读出电路中电压表和电流表的示数，计入表格；（3）改变滑动变阻器的电阻，再次读书，记录；再重复一次；（4）根据记录的三组数据，计算出电阻值，取平均值作为测定值．一般来讲，不能使用小灯泡来验证欧姆定律的正确性，因为温度差异过大，电阻值会变化．第7节电路分析与应用图一图二上面这个表非常非常重要，尤其是右面两列，经常能够简化解题．。

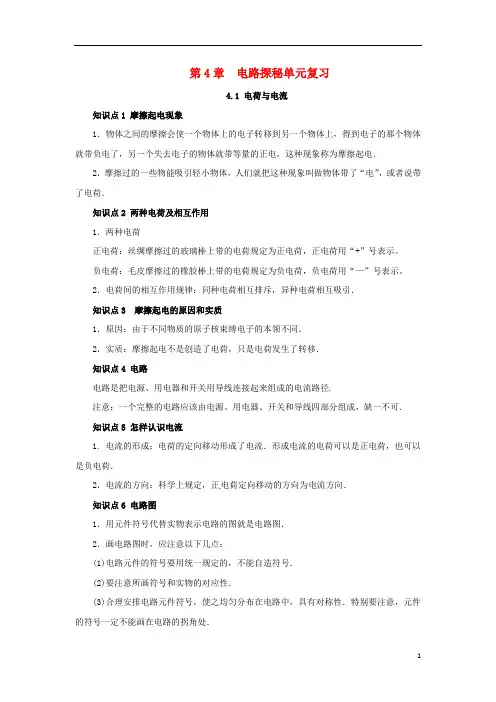

八年级科学上册第4章电路探秘复习知识点归纳(新版)浙教版
第4章电路探秘单元复习4.1 电荷与电流知识点1 摩擦起电现象1．物体之间的摩擦会使一个物体上的电子转移到另一个物体上，得到电子的那个物体就带负电了，另一个失去电子的物体就带等量的正电，这种现象称为摩擦起电．2．摩擦过的一些物能吸引轻小物体，人们就把这种现象叫做物体带了“电”，或者说带了电荷．知识点2 两种电荷及相互作用1．两种电荷正电荷：丝绸摩擦过的玻璃棒上带的电荷规定为正电荷，正电荷用“+”号表示。
负电荷：毛皮摩擦过的橡胶棒上带的电荷规定为负电荷，负电荷用“—”号表示。
2．电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引．知识点3 摩擦起电的原因和实质1．原因：由于不同物质的原子核束缚电子的本领不同．2．实质：摩擦起电不是创造了电荷，只是电荷发生了转移．知识点4 电路电路是把电源、用电器和开关用导线连接起来组成的电流路径.注意：一个完整的电路应该由电源、用电器、开关和导线四部分组成，缺一不可．知识点5 怎样认识电流1. 电流的形成：电荷的定向移动形成了电流．形成电流的电荷可以是正电荷，也可以是负电荷．2．电流的方向：科学上规定，正电荷定向移动的方向为电流方向．知识点6 电路图1．用元件符号代替实物表示电路的图就是电路图．2．画电路图时，应注意以下几点：(1)电路元件的符号要用统一规定的，不能自造符号．(2)要注意所画符号和实物的对应性．(3)合理安排电路元件符号，使之均匀分布在电路中，具有对称性．特别要注意，元件的符号一定不能画在电路的拐角处．(4)电路图最好呈长方形，有棱有角，导线要横平竖直，力求把电路图画得简洁、美观、大小比例适中．(5)最好从电源的正极开始，沿着电流的方向依次画起，要知道在电路图中导线无长短之分的原则．3．学过并联电路后电路变得复杂了，在连接实物图时可采用下面的方法：(1)标号法．从电源正极开始，在电路图各元件符号的两端标出号码，再在对应的实物图中各元件两端标上对应的号码，最后按照电路图连接实物图．(2)先串后并法．本方法要结合串联电路的电流流向法，先确定电流的方向．电流从正极流出，依次经过哪些元件，观察有无分支，先将一个支路连接完，再在对应的分支处并上另一个支路．知识点7 电路的三种状态1．通路：是指处处接通的电路，通路时，电路中有电流通过，用电器就能工作.2．开路：也叫断路，是指在某处断开的电路，在断路时，电路中没有电流经过，开路的原因可能是：一开关未闭合；二接线柱接触不良或导线断了；三用电器损坏．3．短路：电源短路是指不经过用电器而直接用导线将电源两极连接起来的电路. 电源短路时，电流过大，会烧坏电源和导线．在生产、生活中发生短路，轻则使用电器不能工作，重则引起火灾.知识点8串联和并联电路1.串联：把电路元件中的某些元件依次连接起来，电流流经第一个元件后又依次流经其他的元件．2．并联：把电路中的某些元件并列地连接在电路中的两点之间，电路中的电流分为几个分支，分别流经几个元件．知识点9 串联电路和并联电路的特点1．串联电路的特点(1)电流只有一条路径，无干路、支路之分．(2)通过一个用电器的电流也一定通过另一个用电器，各用电器互相影响．一个用电器因开路停止工作，另一个用电器也不能工作．(3)只要串联电路中串联接入一只开关，即可控制所有的用电器．2．并联电路的特点(1)电流有两条或两条以上的路径，有干路、支路(2)干路电流在分支处分成两个或两个以上的支路，每条支路中都有一部分电流流过，即每条支路都与电源形成一个通路，各支路用电器之间互不影响．当某一支路断路时，其他支路可仍为通路．(3)控制整个电路的用电器需在干路设置开关，控制各支路的用电器需在各支路设置开关．4.2 电流的测量知识点1 电流的强弱1．意义：在物理学中，为了表示电流的大小或者说电流的强弱，引入电流，通常用字母I表示．2．定义：单位时间内通过导线某一截面的电荷的多少叫做电流．3．单位：在国际单位制中，电流的单位是安培，简称安，符号为A，常用的电流单位还有毫安(mA)和微安（μA），它们的换算关系如下：1A=1000mA 1mA=1000μA知识点2 电流表的正确使用1．电流表的使用可简单概括为“两要两不要两看清”．两要：要与被测电路串联、“+”“一”接线柱接法要正确；两不要：被测电流不能超过所用的电流表量程，不要将电流表直接接在电源两极上；两看清：看清所用电流表的量程和分度值，以便快速而准确地读取数据.2．电流表量程的选择(1)若能预先估计被测电流的大小，根据估计的电流的大小，选择合适量程的电流表．(2)若不能估计被测电流的大小，要采用最大量程“试触法”选择合适的量程．试触时，闭合开关，用电路的一个线头试触电流表最大量程的接线柱，观察指针偏转的范围，如果超过最大量程，就应换用更大量程的电流表，否则该电流表将被烧坏；如果小于最大量程而大于最小量程，就应选用最大量程的接线柱．(3)在不知电流方向的时候，也必须使用试触法，在试触时若发现电流表指针反偏，就要更换电流表的正、负接线柱，这样就可以正确地测出待测电流，并且判断出电流的方向．知识点3 串联电路中电流的规律在串联电路中，各处的电流都相等，表达式为I A=I B=I C.知识点4 并联电路中电流的规律在并联电路中，干路电流等于各支路电流之和，表达式是I C=I A+I B．说明：本实验规律是采用数据归纳法得出的，在实验过程中，应选择几组不同规格的灯泡进行实验，通过几组实验归纳总结出并联电路的电流规律，而不能只测量一次．同时要注意，在测量每个支路的电流值时，一定要把另一个支路也接入电路中．4.3 物质的导电性与电阻知识点1 导体与绝缘体1．导体：容易导电的物质叫做导体．如金属、人体、大地、石墨、盐类的水溶液等，它们导电的原因是内部有大量的自由移动的电荷.2．绝缘体：不容易导电的物质叫做绝缘体．如橡胶、玻璃、塑料等，它们不容易导电是因为其内部几乎没有能自由移动的电荷．知识点2 电阻1．含义：电阻是导体对电流的阻碍作用，阻碍作用越大，电阻越大．2．单位：欧姆，符号为Ω,1kΩ=103Ω，1MΩ=103 kΩ=106Ω．知识点3 影响导体电阻大小的因素导体的电阻大小与导体的材料、长度、横截面积（粗细）有关．在相同材料下，导线越短、横面积越大的导线，电阻越小，相反则越大，在相同的长度和横截面积下，不同材料的导体，其电阻也不一样，导电性好的材料，电阻小．4.4 变阻器知识点滑动变阻器1．原理：滑动变阻器是通过改变接入电路的电阻丝的有效长度来改变电阻大小的.2．作用：滑动变阻器在电路中的作用是通过改变电阻的大小从而改变电路中的电流．3．符号：滑动变阻器在电路图中用符号“”表示．4．滑动变阻器被用来改变电路电流时，一定要和这部分电路串联，并且采取“一上一下”的接线方式．选用的接线柱不同时，滑动变阻器连入电路的部分也可能不同．同时，为了保护电路，开关闭合前应将滑片滑到阻值最大的一端．4.5 电压的测量知识点1 电源与电压电源是提供电压的装置，电压是使电荷定向移动形成电流的原因．知识点2 电压的单位国际单位是伏特，简称伏，符号是V，电压的单位还有千伏(kV)，毫伏（mV），微伏（μV ）．1kV=1000V 1V=1000mV=106μV说明：几种常见的电压值：①一节干电池（5号、7号）的电压U=1.5 V ；②每个蓄电池的电压U=2V ；③我国家庭电路的电压U=220 V ；④对人体的安全电压是U ≤36V ．知识点3 电压表1．测量电路中两点间电压大小的仪表叫做电压表，电压表在电路中的符号是：． 2．电压表的使用方法：使用方法 原因 首先调零，同时弄清电压表的量程和分度值不调零，测量不准并联在被测电路两端 电压表实质上相当于阻值无穷大的电阻，将电压表串联在电路中，电路就可以近似看成从电压表处形成断路，使电路中几乎没有电流，虽然电压表不至于被损坏（量程合适），但这样就测不出被测电路两端的电压从“+”接线柱流入，“—”接线柱流出 电压表的“0”刻度通常在表盘的左端，如果电流的流向相反，会使电压表指针反向偏转，损坏电压表。
初二上册第四章知识点总结
初二上册第四章知识点总结
一、细胞的发现
在古代，人们对细胞的存在并不了解，直到17世纪，当时的科学家赫克托在显微镜下首
次发现了植物组织中的细胞。
随后，又有许多科学家陆续在显微镜下观察到了细胞的存在。
1838年，施莱登和施旺发表了《细胞的发现》一书，提出了“一切生命的基本单位是细胞”这一观点。
这标志着细胞学的诞生。
二、细胞理论
细胞理论是描述生物体结构和功能的基本原理。
它包括三个基本观点：一、一切生命活动
都取决于细胞。
二、所有生命体的基本单位是细胞。
三、新细胞只能由已有的细胞产生。
这三个基本观点构成了细胞理论的核心。
三、细胞的结构
细胞是生命的基本单位，它包括细胞膜、细胞质和细胞核。
其中，细胞膜是细胞的外界界面，控制物质的进出；细胞质是细胞内部的液体，包含许多细胞器；细胞核是细胞的控制
中心，包含遗传物质。
四、细胞的功能
细胞是生命的基本单位，它具有许多重要的生物学功能。
比如，细胞对物质的摄取、消化、吸收、排泄等生命活动起着重要的作用。
此外，细胞还具有存储、运输、合成和分泌等功能。
总的来说，本章内容主要介绍了细胞的发现、细胞理论、细胞的结构和功能等内容。
掌握
这些知识点有助于我们更好地理解生命的奥秘，并为进一步学习生物学打下基础。
专题（4） 第四章（学生版教师版）—浙教版八年级科学上册期末复习讲义
浙教版科学初二上册期末复习专题（4）——第四章第一节电荷与电流1、物体之间的摩擦会是一个物体上的电子转移到另一个物体上，得到电子的物体带负电，另一个失去电子的物体带等量的正电，这种现象叫摩擦起电。
2、玻璃棒与丝绸摩擦，玻璃棒带正电，丝绸带等量负电；橡胶棒与毛皮摩擦，橡胶棒带负电，毛皮带等量正电。
3、同种电荷相互排斥，异种电荷相互吸引。
4、电流： (1) 电流形成: 电荷的定向移动形成电流.(2)电流的方向: 正电荷移动的方向为电流方向金属导体中，电流是由带负电的自由电子的移动产生的。
电子从电源的负极流向正极，所以，电流方向与电子的运动方向相反，电路中电流从电源的正极流向电源的负极5、电路的组成：把电源、用电器、开关用导线连接起来组成的电流的路径叫做电路。
6、通路: 电路中有电流的电路(闭合电路)开路：某处断开没有电流的电路（断路）短路：电路中没有用电器，直接用导线将电源正负极相连的电路叫短路。
（分为电源短路和用电器短路）发生短路时，电路中会有很大的电流，轻则损坏电源，重则发生事故。
通路、开路、短路三种状态下的电流的比较：通路：电流正常；开路：没有电流；短路：电流过大持续电流存在的条件是：除电路中有电源外，电路还必须是通路，这两个条件缺一不可。
7、常用的电路元件符号：（略）8、画电路图应注意的问题：A、元件位置安排要适当，分布要均匀；B、元件不要画在拐角处；C、整个电路图最好呈矩形；D、图要完整美观，横平竖直，简洁、工整。
9、电路的两种基本连接方法――串联和并联。
串联电路-----把用电器逐个顺次地连接起来的电路叫串联电路。
（电流只有1条路径）并联电路-----把用电器并列地连接起来的电路中叫并联电路。
（电流路径有两条以上）第2节电流的测量1、电流(1)电流的符号 I(2)电流的单位: 安培(A), 毫安(mA ) , 微安(µA)。
1A＝103mA，1mA＝103µA2、电流的测量工具----电流表（1）量程: 电流表通常有两个量程：0~0.6A和0~3A。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第四章 电路探秘
第一节 电路图
1、电路的组成：把 电源、用电器、开关 用 导线 连接起来组成的电流的路径叫做电路。
2、通路: 接通的电路 (闭合开关) 开路：断开的电路（断开开关）
短路：电路中没 用电器 ，直接用导线将电源正负极相连的电路叫短路。
发生短路时，电路中会有很大的电流，轻则损坏电源，重则发生事故。
通路、开路、短路三种状态下的电流的比较：
持续电流存在的条件是：除电路中有电源外，电路还必须是通路，这两个条件缺一不可。
3．常用的电路元件符号：电池
电池组
灯泡
电铃
定值电阻
开关
滑动变阻器
电流表
电压表 v
A
4、画电路图应注意的问题
（1）元件位置安排要适当，分布要均匀；（2）元件不要画在拐角处；
（3）整个电路图最好呈矩形； （4）图要完整美观，横平竖直，简洁、工整。
5、电路的两种基本连接方法----串联和并联。
串联电路----电流从电源的正极流出,经过用电器流到负极,流过的路径只有一条.并联电路----电路中有分支,电流流过的路径有两条或两条以上.
第二节 电流的测量
1、电流
(1)电流形成: 电荷的定向移动形成电流；
(2)电流的方向: 正电荷移动的方向为电流方向，金属导体中，电子从电源的负极流向正极，所以，电流方向与
电路状态通路开路短路电流大小
电流正常
没有电流
电流过大
电子的运动方向相反，外电路中电流从电源的正极流向电源的负极；
(3)电流的符号: I
(4)电流的单位: 安培(A), 毫安(mA), 微安(µA)。
1A＝1000mA，1mA＝1000µA
2、电流的测量工具----电流表
(1)量程: 电流表通常有两个量程：0~0.6A和0~3A
当使用0~0.6A量程时，每大格表示0.2A 每小格表示0.02A
当使用0~3A量程时，每大格表示1A 每小格表示0.1A
读数时应“先看量程后读数”。
(2)电流表的使用规则
①必须把电流表串联在待测电路中。
②必须使电流从“+”接线柱流入电流表，从“－”接线柱流出电流表。
③绝对不允许不经过用电器而把电流表直接连到电源的两极上。
(3)电路接完后，接通电源前必须先选较大的量程试触，同时观看电流表的指针偏转情况：
①指针不偏转：可能电路有断开的地方。
②指针偏转过激，超过满刻度又被弹回，说明量程选小了。
③指针偏转很小，说明量程选大了。
④指针反向偏转，接线柱接反了。
第三节物质的导电性
1、检测物质的导电能力
接通电路等等
2、容易导电的物质叫导体
有金属、石墨、人体、大地和食盐水。
不容易导电的物质叫绝缘体
橡胶、玻璃、瓷、塑料、干木头、油和干燥的空气是绝缘体。
Ps.纯净的水、蒸馏水是不导电的，但普通水中往往溶有大量杂质，能够导电。
3、物质的导电能力不是绝对的
有些绝缘体在条件改变时会变成导体（如金属被腐蚀,烧红的玻璃能够导电）
4、半导体
导电能力介于导体与绝缘体之间。
常见的半导体材料: 锗,硅.应用于电子技术和无线电工程上
5、金属导电的微观解释
导体内有大量能自由移动的电子, 一般非金属中几乎没有自由电子，因此它们几乎不能导电。
6、电阻
（1）电阻是导体对电流的阻碍作用，导体对电流的阻碍作用越强，电阻就越大。
（2）电阻越大，导体的导电能力越弱。
Ω
（3）电阻用字母R表示。
它的单位是欧姆，简称欧，符号是。
1兆欧＝1000千欧＝1000000欧
第四节影响导体电阻大小的因素
1、如果不考虑温度的影响，决定导体电阻大小的因素有：材料、长度、横截面积。
导体越长，横截面积越小，导体的电阻就大。
2、导体的电阻还跟温度有关，金属导体的电阻随温度的升高而增大。
某些材料当温度降低到一定程度时，电阻突然消失，就会出现超导现象。
3、控制变量法：是科学方法中一个重要的方法，许多物理量与多个因素有关，即它有多个变量，在实验中为了正确分析各量之间关系，必须保持其它量的不变，然后研究某两个量之间的变化关系，这就是控制变量法。
4、同样条件下，银、铜、铝的电阻很小，又较便宜，一般用来做导线；电木和橡胶的电阻很大，可用来做绝缘体。
第五节变阻器的使用
1、电路中的电流大小的改变可以通过改变电阻大小来实现
日常生活中的台灯、电话和扩音设备等都是通过改变电阻来改变电流大小，从而起到调节灯泡的明暗，控制音量的作用。
2、滑动变阻器：
原理和作用：靠改变连入电路中的电阻线的有效长度来改变电阻，从而改变电路中的电流强度和部分电路两端的电压。
使用方法：①要与控制电路串联
②连入电路的两个接线柱必须是“一上一下”
③为了保护电路，在电路接通前应把滑片移到使电路中的电阻最大的位置
（滑动变阻器的最大电阻是确定的）
④通过滑动变阻器的电流不能超过其允许通过的最大电流
Ω
例：如图滑动变阻器的铭牌上标有“50，1A”字样，它表示的意义是什么？已知AP=20欧（P为滑片），那么，当用不同接线柱将变阻器接入电路时，变阻器接入电路的电阻各是多少？当接哪几个接线柱时，滑片P向左移动，电阻变大？
第六节 电压的测量1、水与电类比
（1）抽水机：把B 处的水抽到A 处，使A 、B 间保持一定水压，从而形成水流。
（抽水机→水压→水流）
（2）电源：使电源正极聚集正电荷，负极聚集负电荷，正负极间存在电压，使自由电荷发生定向移动，形成电流。
（电源→电压→电流）
2、电路中得到持续电流的条件 （1）有电源存在电压 （2）闭合电路
3、电压
（1）电压用字母U 表示
（2）电压的单位是伏特，简称伏，符号为V ；更大的单位有千伏、毫伏和微伏
换算关系式：1千伏=1000伏 1伏=1000毫伏 1毫伏=1000微伏
4、一些常见的电压值
（1）一节干电池：1.5V （2）对人体安全的电压：≤36V （3）照明电路电压：220V （4）一只蓄电池：2V 5、电压的测量：电压表
（1）电压表有三个接线柱，两个量程
（2）使用：①必须把电压表并联在被测电路的两端②把电压表的正接线柱接在跟电源正极相连的那端③被测电压不能超过电压表的量程④允许电压表直接连入电源两极上测电源电压。
第七节 电流、电压、电阻的关系1、研究电流和电压的关系
实验：保持电阻不变，研究电流和电压的关系
到电阻最大的位置。
）
*该实验保持电阻R 不变，改变电阻R 两端的电压，研究电流与通过电阻R 两端的电压之间的关系结论：导体的电阻不变时，通过导体的电流和它两端的电压成正比。
2、研究电流和电阻的关系
实验：保持电压不变，研究电流和电阻的关系
*该实验保持电阻R 两端的电压不变，改变电阻R ，研究电流与通过这段导体的电阻端的之间的关系
结论：导体两端的电压不变时，通过导体的电流和它的电阻成正比。
3、欧姆定律：一段导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比 R = U/I
U=IR
*有人根据公式R=U/I 跟公式I=U/R 在形式上相似，说“电阻R 跟电压成正比，跟电流成反比。
”你认为这种说法对吗？为什么？
答：不对。
因为电阻是导体本身的一种性质，它只跟导体的材料、长度、横截面积和温度有关，跟电流、电压无关。
3、欧姆定律的应用
测量一个定值电阻的阻值----伏安法测电阻。
电压表测出电阻R 两端的电压，用电流表测出通过电阻R 电流，然后计算出电阻的值。
*滑动变阻器R /的作用：可以读出多组数据，然后算出平均值。
第八节 电路连接
1、串联电路的特点：
2、并联电路
的特点：
（3）更换不同的电阻做实验
等效电阻
串联：R总＝R1+R2+R3+……；电阻r相等时,R总＝nr（n只数）
并联：1/R总＝1/R1+1/R2+1/R3+……；电阻r相等时,R总＝r/n（n只数）；只有两个时,R总
＝R1×R2/（R1+R2）
电流
串联：I总＝I1＝I2＝I3＝……
并联：I总＝I1+I2+I3+……
电压
串联：U总＝U1+U2+U3+……
并联：U总＝U1＝U2＝U3＝……
串联分压：电压与电阻成正比,U1：U2：U3……＝R1：R2：R3……
并联分流：电流与电阻成反比：(1/U1)：(1/U2)：(1/U3)……＝(1/R1)：(1/R2)：(1/R3)……；只有两个电阻U1：U2＝R2：R1
电功率关系：
串联与电阻成正比；并联与电阻成反比
相同时间的电功或电热：
串联与电阻成正比；并联与电阻成反比。
