电工电子技术试卷B答案
电子电工技术试卷及答案
《电工电子》试卷A一、填空（每空1分，共30分）1、有一额定电压及功率为220V60W 的灯泡，接在220V 的电源上，则通过电灯的电流 0.273A ，电灯在220V 电压下工作时的电阻是 806Ω。
2、正弦交流电的三要素分别是 幅值， 频率， 初相角。
3、已知,sin wt U u m ==m U 310V ，f=50Hz, 则电压有效值是 220V ，当T=时，电压的瞬时值是 0V 。
4、如下图所示：输入端A 有电位V A =+8V ，输入端Ｂ的电位V B ＝0V ，则此时输出端Y 的电位V Y 是，电阻R 接负电源为（-12）V 。
当D A 导通后，D B 上加的是 反向 （正向或者反向）电压，D B 是 截止 （导通或者截止）状态。
（注：二极管是硅材料，正向压降是。
）5、在本征半导体中掺入 三价或者硼元素 元素可得P 型半导体，其多数载流子是 空穴。
6、在PN 结上加正向电压时，PN 结 导通，加反向电压时，PN 结 截止。
这种现象称为PN 结的 单向导电 性。
7、已知正弦交流电压V t u )60314sin(2380ο-=，则它的最大值是2380V ，有效值是 380 V 。
8、放大电路应遵循的基本原则是： 发射结 正偏， 集电结 反偏。
9、差动放大电路有 单入单出，双入双出，单入双出，双入单出 四种输入输出方式。
10、在正逻辑的约定下，“1”表示 高 电平，“0” 表示 低 电平。
11、在实际生产和生活中，工厂的一般动力电源电压标准为 380V ；生活照明用电的标准一般为 220V ； 36 伏以下的电压成为安全电压。
12、在时间和数值上均连续变化的电信号称为 模拟 信号，在时间和数值上离散的信号称为 数字 信号。
二、判断题（每题1分，共10分）（√）1、相量法只能适用于单一频率的正弦交流电路。
（×）2、半导体的导电能力比导体的导电能力强。
（√）3、不论N 型半导体还是P 型半导体，整个晶体不带电。
《电工电子技术》课程考试试卷(含答案)
《电工电子技术》课程考试试卷一、填空题（每空1分，共30分。
）1、电路中任意一个闭合路径称为。
2、基尔霍夫电流定律是指任何时刻，流入或流出任一节点的所有支路电流的代数和恒等于。
3、电路的工作状态有、和三种状态4、电气原理图中FU、FR、KM、SB分别是什么电气元件的文字符号？FU ； KM ； FR ； SB 。
5、正弦交流电的三要素是、和。
6、电阻元件是元件，而电容和电感是元件。
7、对含有电感和电容的电路，当调节电路参数或者电源的频率使电路的总电压和总电流相位相同时，整个电路的负载呈性，这时电路就发生谐振。
8、所谓三相制就是用三个频率相同，大小相等，相位相差的电压源作为供电电源的体系9、三相异步电动机有和两个基本部分组成10、鼠笼式电动机的启动方式有和两种方式11、二极管的特性就是。
12、我国工业交流电常用的标准频率为。
13、三极管中的三个电极分别、、。
14、基本的逻辑关系有、和三种。
15、逻辑函数的表示方式有、逻辑表达式、逻辑图和。
二、判断题（每题2分，共20分。
对的在括号中划“√”，错的划“×”。
）1、电压随参考点的变化而变化，而电位则是不变的。
（）2、电压与电流方向一致时，功率的符号为正表示电能被消耗，属于吸收电能，该元件为负载。
（）3、电感元件的端电压在相位上比流过电感的电流超前900。
（）4、电容元件的端电压在相位上比流过电容的电流超前900。
（）5、在RLC串联电路中，电压三角形和阻抗三角形是相似三角形。
（）6、三相笼型异步电动机，只要改变三相线中任意两条的相序就可以实现其正反转。
（）7、当三相电源采用星形接法，线电压等于相电压。
（）8、依靠接触器自身辅助触点保持线圈通电的电路，称为自锁或自锁电路。
（）9、基尔霍夫电压定律是针对任一回路得各段电压在任一时刻的代数和恒等于零。
（）10、热继电器主要用于电气设备的短路保护。
（）三、选择题（每小题3分，共24分。
）1、稳压管是特殊的二极管，它一般工作在（）状态。
《电工电子技术》课程期末考试试卷-B卷
《电工电子技术》课程期末考试试卷 B 卷一、单选题(每题2分，共30分)1、图示电路中，供出功率的电源是( ）。
RU 6VSA 、 理想电压源B 、 理想电流源C 、 理想电压源与理想电流源D 、 电阻2、在R ，L ,C 元件串联电路中，施加正弦电压u ，当X C 〉X L 时，电压u 与i 的相位关系应是u ( ）。
iA 、 超前于iB 、 滞后于IC 、 与i 反相D 、 以上都不正确3、正弦交流电路的视在功率定义为( )。
A 、 电压有效值与电流有效值的乘积B 、 平均功率C 、 瞬时功率最大值D 、 以上都不正确4、已知某三相四线制电路的线电压∠380=BA U 13︒V ，∠380=CB U －107︒V ,∠380=A C U 133︒V ，当t =12s 时，三个相电压之和为( )。
A 、 380VB 、 0VC 、 380 2 VD 、 220V5、采用降压法起动的三相异步电动机起动时必须处于（ ）。
A 、 轻载或空载B 、 轻载C 、 空载D 、 以上都不对6、在电动机的继电器接触器控制电路中，热继电器的正确连接方法应当是（ ）。
A、热继电器的发热元件串联在主电路内，而把它的动合触点与接触器的线圈串联接在控制电路内B、热继电器的发热元件串联接在主电路内，而把它的动断触点与接触器的线圈串联接在控制电路内C、热继电器的发热元件并接在主电路内，而把它的动断触点与接触器的线圈并联接在控制电路内D、热继电器的发热元件并接在主电路内，而把它的动合触点与接触器的线圈串联接在控制电路内7、电力系统的中点不接地，设备外壳接地的方式称为（).A、工作接地B、保护接地C、保护接零D、以上都不正确8、兆欧表（摇表)的功用是（）.A、测量绝缘电阻值B、检查短路C、测量兆欧级高电阻D、测量功率9、二极管导通的条件是加在二极管两端的电压（）。
A、正向电压大于PN 结的死区电压B、正向电压等于零C、必须加反向电压D、以上都不对10、电路如图所示，其输出电压u O为( ）.-∞＋u Ou uA、u ui1i2+B、—(u ui1i2+) C、u ui1i2-D、以上都不对11、整流电路如图所示，变压器副边电压有效值U2为10 V,则输出电压的平均值U O是( ）.～uO+-A、9 VB、4.5 VC、14.1 VD、8 V12、W7815型三端集成稳压器中的“15”是指( ）。

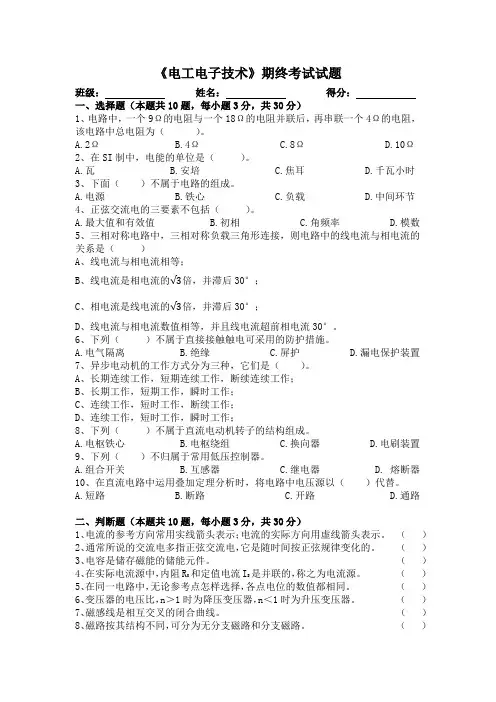

《电工电子技术》试卷 (含部分答案)
《电工电子技术》期终考试试题班级：姓名：得分：一、选择题（本题共10题，每小题3分，共30分）1、电路中，一个9Ω的电阻与一个18Ω的电阻并联后，再串联一个4Ω的电阻，该电路中总电阻为（）。
A.2ΩB.4ΩC.8ΩD.10Ω2、在SI制中，电能的单位是（）。
A.瓦B.安培C.焦耳D.千瓦小时3、下面（）不属于电路的组成。
A.电源B.铁心C.负载D.中间环节4、正弦交流电的三要素不包括（）。
A.最大值和有效值B.初相C.角频率D.模数5、三相对称电路中，三相对称负载三角形连接，则电路中的线电流与相电流的关系是（）A、线电流与相电流相等；B、线电流是相电流的倍，并滞后30°；C、相电流是线电流的倍，并滞后30°；D、线电流与相电流数值相等，并且线电流超前相电流30°。
6、下列（）不属于直接接触触电可采用的防护措施。
A.电气隔离B.绝缘C.屏护D.漏电保护装置7、异步电动机的工作方式分为三种，它们是（）。
A、长期连续工作，短期连续工作，断续连续工作；B、长期工作，短期工作，瞬时工作；C、连续工作，短时工作，断续工作；D、连续工作，短时工作，瞬时工作；8、下列（）不属于直流电动机转子的结构组成。
A.电枢铁心B.电枢绕组C.换向器D.电刷装置9、下列（）不归属于常用低压控制器。
A.组合开关B.互感器C.继电器D. 熔断器10、在直流电路中运用叠加定理分析时，将电路中电压源以（）代替。
A.短路B.断路C.开路D.通路二、判断题（本题共10题，每小题3分，共30分）1、电流的参考方向常用实线箭头表示；电流的实际方向用虚线箭头表示。
（）2、通常所说的交流电多指正弦交流电，它是随时间按正弦规律变化的。
（）3、电容是储存磁能的储能元件。
（）4、在实际电流源中，内阻R0和定值电流IS是并联的，称之为电流源。
（）5、在同一电路中，无论参考点怎样选择，各点电位的数值都相同。
（）6、变压器的电压比，n＞1时为降压变压器，n＜1时为升压变压器。
电工电子技术模拟试题及参考答案
电工电子技术模拟试题及参考答案一、单选题（共37题，每题1分，共37分）1.纳入IP数据网的红外故障,IP网管机房人员要利用PING命令在( )内判断出故障区段,是属于IP网络故障还是地区接入或终端故障。
A、2分钟B、5分钟C、3分钟D、10分钟正确答案：B2.ATM信元是定长的,而且信元的长度较小,只有A、33字节B、43字节C、53字节D、63字节正确答案：C3.在internet的基本服务功能中,远程登录所使用的命令是( )。
A、ftpB、mailC、openD、telnet正确答案：D4.(题库原题)Optix155/622H设备中IU1、IU2、IU3、IU4板为( )。
A、风扇板B、主控板C、支路板D、电源板正确答案：C5.设备上的PGND代表的含义为( )。
A、保护地B、工作地C、联合地D、屏蔽地正确答案：A6.(考题) 郑西线北电BTS9000出现“Blockedairinlet”告警最可能是( )模块引发的。
A、DDMB、RICAMC、SICSD、RMBlockedairinlet:堵塞的空气入口正确答案：C7.视频信号画面的像素数量720P指( )A、352 X 288B、1280 X 720C、704 X 576D、720 X 576正确答案：B8.综合视频监控系统核心节点到区域节点的网络传输质量要求网络丢包率不大于( )A、10-6B、10-4C、10-3D、10-5正确答案：C9.(考题). 雅奇8E1光端机RERR指示灯代表中文的意思是。
( )A、远端总告警B、近端告警C、远端支路告警指示灯D、本端总告警正确答案：A10.(考题)中兴传输网管操作终端上,主视图界面下的。
( )拓扑图显示所有网元的连接概况以及网元的告警、性能、维护信息A、物理B、复用段C、数据单板D、网元时钟正确答案：A11.模拟摄像机的视频输出接口为( )A、L9B、BNCC、RJ45D、RJ11正确答案：B12.接入网ONU设备通路电平测量的周期是( )。
电工电子技术(二)试卷B答案
一、填空题（每空1分，共20分）1．PN结的单向导电性指的是PN结正向偏置时导通，反向偏置时截止的特性。
2．晶体三极管有两个PN结，分别是发射结和集电结，分三个区域集电区、基区和发射区。
晶体管的三种工作状态是放大状态、饱和状态和截止。
3．三极管输入特性曲线指的是U CE为一定时，讨论I B和U BE之间的关系。
4．在定量分析放大电路的工作性能时，通常采用图解法和微变等效电路法。
5．稳压管工作在特性曲线的反向击穿区。
6．物质按导电能力强弱可分为导体、绝缘体和半导体。
7．本征半导体掺入微量的三价元素形成的是P型半导体，其多子为空穴。
8．稳压管是一种特殊物质制造的面接触型硅二极管，工作在特性曲线的反向击穿区。
二、判断题1. 分压式偏置共发射极放大电路是能够稳定静态工作点的一种放大器。
（对）2. 集成运放未接反馈电路时的电压放大倍数称为开环电压放大倍数。
（对）3. “虚短”就是两点并不真正短接，但具有相等的电位。
（对）4. “虚地”是指该点与接地点等电位。
（对）5．JK触发器可完成：保持、置0、置1、翻转四种功能。
（对）6．“与非”门逻辑表达式为：见0得1，全1得0。
（对）7．因为A+AB=A，所以AB=0 （错）8．组合逻辑电路的输出状态仅取决于输入信号状态。
（对）9．RS触发器没有不确定的输出状态。
（错）10．在N型半导体中，空穴是多数载流子，电子是少数载流子。
（错）三、选择题1．在放大电路中，静态工作点过低，会引起（B）。
A．相位失真B．截止失真C．饱和失真D．交越失真2．在要求放大电路有最大不失真输出信号时，应该把静态工作点设置在（A）。
A．交流负载线的中点B．交流负载线的上端C．直流负载线的中点D．直流负载线的上端3．稳压二极管的正常工作状态是（C）。
A ．导通状态B ．截止状态C ．反向击穿状态D ．任意状态 4．用万用表直流电压挡测得晶体管三个管脚的对地电压分别是V 1＝2V ，V 2＝6V ，V 3＝2.7V ，由此可判断该晶体管的管型和三个管脚依次为（ B ）。
2010电工电子技术考试(试题+答案解析)
其电压为 Vcc-Uc。当该电压下降到 Vcc/3 时，555 定时器输出电压 Vo 变为高电平，
负载接 N2 抽头，或将 4Ω 的负载接 N3 抽头，它们换算到一次侧的阻抗相等，均能达
到阻抗匹配，N2∶N3 应为（
）。
(a)4∶1
(b) 1∶1
(c) 2∶1
二、填空题 （每空 1 分，共 8 分）
1．在 P 型半导体中
是多数载流子，
是少数载流子。
2．双极性晶体管工作于放大模式的内部条件是
、
。
3．逻辑函数的描述方法有
uc (t) 20e10t (V) i(t) uc (t) 1 e10t (mA)
20k
八、（12 分）分压式偏置共射极放大电路如图所示，已知 ＝60， RB1 60 K、 RB2 20 K、 RC 3 K、 RE 2 K、 RL 6 K、UCC 16 V。
IA IlY Il 14.4793 j10.9109 38.076 16.650 A
七、（10 分）在下图所示电路中，U=30V，R1=R3=10kΩ，R2=20kΩ，C=10μ F，开
关 S 在“1”位置时电路已处于稳定状态。当 t=0 时，将开关 S 由“1”换到“2”。
《电工电子技术》试卷（B）答案
一、选择题（每题 2 分，共计 8 分）
1、b 2、b 3、c 或 d 4、c
二、填空题 （每空 1 分，共 8 分） 1．空穴；自由电子 2．基区很薄且掺杂浓度很低；发射区掺杂浓度很高，与基区相差很大 3．逻辑真值表；逻辑图 4．高阻态 5．6
三、（6 分）如下图所示电路，ui=10sinwtV，二极管的正向压降可忽略不计。试分 析并画出输出电压 uo 的波形。 解：二极管 VD 起到开关作用：
电工电子技术(试题库)
2439电工电子技术-0002试卷总分：100 答题时间：60分钟客观题单项选择题（共8题，共40分）1. 题图所示电路为三个二端网络，其中可以相互等效变换。
（a）（b）（c）A （a）和（b）B （b）和（c）C （a）和（c）参考答案：C；考生答案：B；试题分数：5；考生得分：02. 题图所示电路中，电源电压不变，而频率升高，各灯泡的亮度变化是。
A 灯泡A变亮B 灯泡B变亮C 纯电感电路参考答案：B；考生答案：A；试题分数：5；考生得分：03. 变压器初级绕组的等效阻抗等于变压比的乘以负载阻抗值。
A 一次方B 二次方C 三次方参考答案：B；考生答案：B；试题分数：5；考生得分：54. 利用生产机械某些运动部件的碰撞来发出控制指令的控制电器是。
A 接触器B 继电器C 行程开关参考答案：C；考生答案：A；试题分数：5；考生得分：05. 单相桥式整流电路输出的脉动电压平均值U O(AV)与输入交流电压的有效值U2之比近似为。
A 0.9B 1C 1.2参考答案：A；考生答案：B；试题分数：5；考生得分：06. 连接三端集成稳压器基本应用电路时，输入、输出和公共端与地之间一般接。
A 电阻B 电感C 电容参考答案：C；考生答案：C；试题分数：5；考生得分：57. 比较下列数值，最小数是。
A （157）16B （316）8C （10110011）2参考答案：C；考生答案：C；试题分数：5；考生得分：58. 下列数字电路中，不属于时序逻辑电路。
A 译码器B 寄存器C 555定时器参考答案：A；考生答案：A；试题分数：5；考生得分：5判断题（共6题，共30分）1.电路中电流的实际方向是电位降低的方向，但不能据此来判别电流源或电压源上电流或电压的关联性。
T √F ×参考答案：F；考生答案：T；试题分数：5；考生得分：02.由于正弦量与相量存在对应关系，所以相量等于正弦量。
T √F ×参考答案：F；考生答案：F；试题分数：5；考生得分：53.自耦变压器具有结构简单、体积小、节约材料、效率高等优点，能够作为安全变压器使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、填空题（每空1分，共20分）1．在直流电路中，电感可以看作短路，电容可以看作断路。
2．我国工业交流电采用的标准频率是 50 Hz。
3．三相对称负载作三角形联接时，线电流I L与相电流I P间的关系是：I P＝3I L。
4．电阻元件是耗能元件，电容元件是储能元件。
5．已知一正弦电压u=311sin(628t-60º)V，则其最大值为311 V，频率为100 Hz，初相位为-60º。
6．在纯电阻交流电路中，已知电路端电压u=311sin(314t-60º)V，电阻R=10Ω，则电流I=22A,电压与电流的相位差φ= 0º，电阻消耗的功率P= 4840 W。
7．三角形联结的三相对称负载，若线电压为380 V，则相电压为380 V；若相电流为10 A，则线电流为17.32 A。
8．式Q C=I2X C是表示电容元件在正弦电路中的无功功率计算公式。
9．正弦交流电压的最大值U m与其有效值U之比为2。
10．电感元件是一种储能元件，可将输入的电能转化为磁场能量储存起来。
11．若三相电动势依次达到最大值的次序为e1—e2—e3，则称此种相序为正序。
12．在正弦交流电路中，电源的频率越高，电感元件的感抗越大。
13．已知正弦交流电压的有效值为200V，频率为100Hz，初相角为30º，则其瞬时值表达式u= 282.8sin（628t+30º）。
二、判断题（每题1分，共10分）1. 电压是产生电流的根本原因。
因此电路中有电压必有电流。
（错）2. 正弦量的三要素是指最大值、角频率和相位。
（错）3．负载作星形联接时，必有线电流等于相电流。
（对）4．一个实际的电感线圈，在任何情况下呈现的电特性都是感性。
（错）5．正弦交流电路的频率越高，阻抗越大；频率越低，阻抗越小。
（错）6．电感元件的正弦交流电路中，消耗的有功功率等于零。
（对）7．正弦交流电路的视在功率等于有功功率和无功功率之和。
（错）8．中线不允许断开，因此不能安装保险丝和开关。
（对）9．互感器既可用于交流电路又可用于直流电路。
（错）10．变压器是依据电磁感应原理工作的。
（ 对 ）三、选择题（每题1分，共20分）1．正弦电压)sin(ϕω+=t U u m 的波形如图所示，则ϕ=（ C ）。
A ．-30º B. 0º C. 30º D. 150º2．已知在R 、L 串联的正弦交流电路中，总电压U=30V ，L 上的电压U L =18V ，则R 上的电压U R =（ B ）。
A ．12V B. 24V C. 48V D. 4823．通过电感L 的电流为)30200sin(26︒+=t i L A ，此时电感的端电压U L =2.4V ，则电感L 为（ B ）。
A ．2mH B. 2mH C. 8mH D. 400mH4．三相对称电路是指（ C ）。
A ．三相电源对称的电路；B ．三相负载对称的电路；C ．三相电源和三相负载均对称的电路。
5．已知)90314sin(101︒+=t i A ，︒+=30628sin(102t i ）A ，则（ C ）。
A ．i 1超前i 260°B ．i 1滞后i 260°C ．相位差无法判断6．电容元件的正弦交流电路中，电压有效值不变，频率增大时，电路中电流将（ A ）。
A ．增大 B ．减小 C ．不变7．RLC 串联电路在f 0时发生谐振，当频率增加到2f 0时，电路性质呈（ B ）。
A ．电阻性 B ．电感性 C ．电容性8．三相对称绕组在空间位置上应彼此相差（ B ）。
A ．60°电角度B ．120°电角度C ．180°电角度D ．360°电角度9．正弦交流电路的视在功率是表征该电路的（ A ）。
A ．电压有效值与电流有效值乘积B ．平均功率C ．瞬时功率最大值10．在RL 串联电路中，U R =16V ，U L =12V ，则总电压为（ B ）。
A ．28VB ．20VC ．2V11．某正弦电压有效值为380V ，频率为50Hz ，计时始数值等于380V ，其瞬时值表达式为（ B ）。
A ．t u 314sin 380=VB ．)45314sin(537︒+=t u VC ．)90314sin(380︒+=t u V12．在测量电压时，电压表应（ B ）在负载两端。
A ．串联B ．并联C ．任意接13．按照习惯，导体中（ A ）运动的方向为电流的方向。
A ．电子B ．正电荷C ．电荷D ．离子14．角频率ω与频率ƒ之间的关系为（ A ）。
A ．ω=2πƒB ．ω=1/ƒC ．ω=πƒD ．ω=ƒ15．我国使用的工频交流电频率为（ B ）。
A ．45HzB ．50HzC ．60HzD ．65Hz16．在三相交流电中，有效值为最大值的（ D ）。
A ．3倍B ．2倍C ．1/3倍D ．1/2倍17．在三相四线制供电系统中，相电压为线电压的（ C ）。
A ．3倍B ．2倍C ．1/3倍D ．1/2倍18．在交流电路中，电感的感抗等于（ A ）。
A ．X L =ωLB ．X L =1/(ωL)C ．X L =L19．在交流电路中，电阻元件上电流与电压之间的相位关系是（ A ）。
A ．电流与电压同相B ．电流超前电压90°C ．电压超前电流90°20. 一个电热器，接在10V 的直流电源上，产生的功率为P 。
把它改接在正弦交流电源上，使其产生的功率为P /2，则正弦交流电源电压的最大值为（ D ）A ．7.07VB ．5VC ．14VD ．10V四、问答题（每题6分，共36分）1.简述提高功率因数的意义？答：电源能够传送多少有功功率给负载，与功率因数cos ϕ的大小有直接关系。
cos ϕ=1，说明输出的功率全部是有功功率，电源设备得到充分利用。
cos ϕ 的大小说明了电源设备的容量被利用的程度，低功率因数将造成电源设备的浪费。
2.三相交流电路中，负载星形连接时，相电流与线电流，相电压与线电压有何关系？ 答：相电流与线电流的关系为IP=IL相电压与线电压的关系为UL=3UP 3.三相交流电路中，对称负载三角形连接时，相电流与线电流，相电压与线电压有何关系？答：相电流与线电流的关系为IL=3IP相电压与线电压的关系为UP=UL4.异步电动机起动的要求是什么？说明原因。
答：（1）有足够大的起动转矩，使电动机能克服负载转矩迅速旋转起来。
（2）起动电流不要太大，否则会对供电电网产生比较大的电压降，从而影响电网上其它电气设备的正常工作。
5.三相异步电动机的调速方式主要有哪几种？答：有三种：（1）改变电源频率调速；（2）改变转差率的调速；（3）异步电动机变极调速。
6.三相异步电动机的控制方式主要有哪几种？答：直接起动控制（点动、长动），正、反转控制，时间控制，行程控制。
五、计算题（每题7分，共14分）1．用一个额定值为110V ，60W 的白炽灯和一个额定值为110V ，40W 的白炽灯串联后接在220V 电源上，当开关闭合时能否正常工作？后果如何？为什么？解题思路：首先根据题目画出电路图。
白炽灯正常工作的条件是它处于额定状态，即U=U N ，P=P N 。
如果P>P N ，灯泡将被烧毁；P<P N ，灯泡发不出足够的亮度。
R 1=1102÷60=202(Ω)R 2=1102÷40=302.5（Ω）5.30220222021+=+=R R U I =0.44（A ）P 1=I 2R 1≈39.1（W ）＜60WP 2=I 2R 2≈58.6（W ）＞40W结论：白炽灯2的寿命将大大缩短，白炽灯1在工作期间不能发出足够的亮度；最终将由于灯2被烧毁而使整个电路断开。
因此实际照明电路并不按此电路连接。
2．在下图电路中，已知U 1=130V ，U 2=117V ，R 1=1Ω，R 2=0.6Ω，R 3=24Ω，用支路电流法（戴维南定理、叠加原理）求I 3的值。
解：（1）支路电流法：列方程： 23322212211321U I R I R U U I R I R I I I =+-=-=+ 带入数据： 117246.0136.03221321=+=-=+I I I I I I I 解方程，得：I 3 =5A（2）戴维南定理：将含源二端网络用戴维南定理化简，得：212122R R U U R U U OC +-⨯+==117+0.6×6.01117130+-=117+0.6×8.125=121.9V 6.016.012121+⨯=+=R R R R R O =0.375Ω 33R R U I O OC +==24375.09.121+=5A （3）叠加原理：U 1单独作用：246.06.06.0//241130//32223113+⨯+=+⨯+='R R R R R R U I =2A U 2单独作用：24111//246.0117//31113223+⨯+=+⨯+="R R R R R R U I =3A"+'=333I I I =2+3=5A（注：文档可能无法思考全面，请浏览后下载，供参考。
可复制、编制，期待你的好评与关注！）。
