一、题目：变频恒压供水系统设计
二、摘要：
随着社会经济的发展，绿色、节能、环保已成为社会建设的主题。对于一个城市的建设，供水系统的建设是其中重要的一部分。供水的可靠性、稳定性、经济性直接影响到居民的生活质量。近年来，随着自动化技术、控制技术的发展，以及这些技术在供水系统的应用，高性能、高节能的变频恒压控制的供水系统已成为现在城市供水管理的必然趋势。经过一学期对《交流电机变频调速》的学习，以及以前对PLC控制器的了解。本次课程设计采用OMRON C系列小型PLC控制器结合富士FRENIC 5000G11S系列变频器控制两台水泵，实现变频恒压供水系统的设计，并结合一些辅助控制器件实现对系统的保护，使得系统控制可靠，操作方便。
0504
VVVF故障信号
0007
泵机组过载报警指示灯（HL6）
0505
VVVF故障报警指示灯（HL7）
0506
系统故障报警警铃
0507
图5变频恒压供水系统控制电路设计
2.4软件设计
要通过PLC控制器实现水泵的切换与系统的故障检测，本系统设计为：系统启动后，泵1首先进入变频运行，当出现压力上限时，变频泵切换为工频，启动另一台泵变频运行，当出现压力下限时，工频泵切除，仅又变频泵工作，系统程序设计流程图如图6。

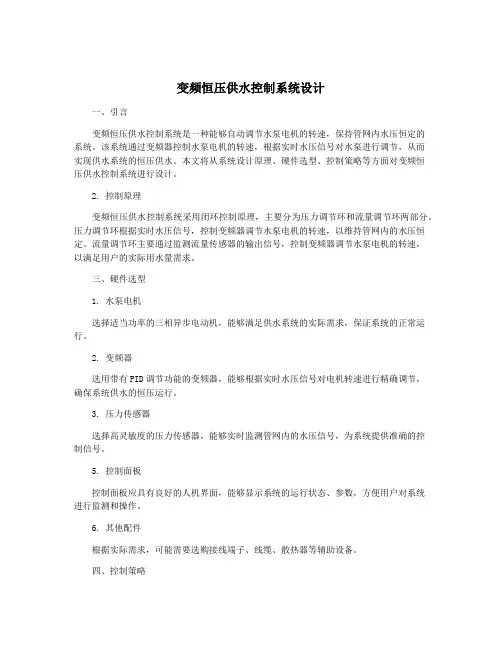

变频恒压供水控制系统设计
变频恒压供水控制系统设计一、引言变频恒压供水控制系统是一种能够自动调节水泵电机的转速，保持管网内水压恒定的系统。
该系统通过变频器控制水泵电机的转速，根据实时水压信号对水泵进行调节，从而实现供水系统的恒压供水。
本文将从系统设计原理、硬件选型、控制策略等方面对变频恒压供水控制系统进行设计。
2. 控制原理变频恒压供水控制系统采用闭环控制原理，主要分为压力调节环和流量调节环两部分。
压力调节环根据实时水压信号，控制变频器调节水泵电机的转速，以维持管网内的水压恒定。
流量调节环主要通过监测流量传感器的输出信号，控制变频器调节水泵电机的转速，以满足用户的实际用水量需求。
三、硬件选型1. 水泵电机选择适当功率的三相异步电动机，能够满足供水系统的实际需求，保证系统的正常运行。
2. 变频器选用带有PID调节功能的变频器，能够根据实时水压信号对电机转速进行精确调节，确保系统供水的恒压运行。
3. 压力传感器选择高灵敏度的压力传感器，能够实时监测管网内的水压信号，为系统提供准确的控制信号。
5. 控制面板控制面板应具有良好的人机界面，能够显示系统的运行状态、参数，方便用户对系统进行监测和操作。
6. 其他配件根据实际需求，可能需要选购接线端子、线缆、散热器等辅助设备。
四、控制策略1. 系统启动当系统启动时，变频恒压供水控制系统应自动进行初始化，自检各传感器和执行机构，确保系统能够正常运行。
3. 流量调节系统同时监测流量传感器的输人信号，根据用户的实际用水量，控制变频器调节水泵电机的转速，以满足流量调节环的要求。
4. 故障处理系统应具备故障自诊断功能，当系统发生故障时，能够自动报警或进入相应的故障处理程序，保证对用户的供水不受影响。
五、系统调试1. 对水泵电机、变频器等设备进行正确的接线和安装。
2. 对传感器进行校准，确保其输出信号的准确性。
3. 对控制系统进行相关参数的设定和调试。
4. 对整个系统进行联合调试，验证系统的正常运行。

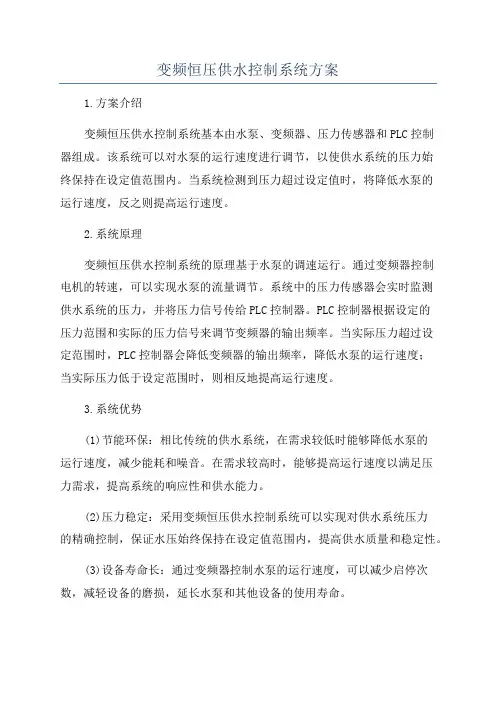

变频恒压供水控制系统方案
变频恒压供水控制系统方案1.方案介绍变频恒压供水控制系统基本由水泵、变频器、压力传感器和PLC控制器组成。
该系统可以对水泵的运行速度进行调节，以使供水系统的压力始终保持在设定值范围内。
当系统检测到压力超过设定值时，将降低水泵的运行速度，反之则提高运行速度。
2.系统原理变频恒压供水控制系统的原理基于水泵的调速运行。
通过变频器控制电机的转速，可以实现水泵的流量调节。
系统中的压力传感器会实时监测供水系统的压力，并将压力信号传给PLC控制器。
PLC控制器根据设定的压力范围和实际的压力信号来调节变频器的输出频率。
当实际压力超过设定范围时，PLC控制器会降低变频器的输出频率，降低水泵的运行速度；当实际压力低于设定范围时，则相反地提高运行速度。
3.系统优势(1)节能环保：相比传统的供水系统，在需求较低时能够降低水泵的运行速度，减少能耗和噪音。
在需求较高时，能够提高运行速度以满足压力需求，提高系统的响应性和供水能力。
(2)压力稳定：采用变频恒压供水控制系统可以实现对供水系统压力的精确控制，保证水压始终保持在设定值范围内，提高供水质量和稳定性。
(3)设备寿命长：通过变频器控制水泵的运行速度，可以减少启停次数，减轻设备的磨损，延长水泵和其他设备的使用寿命。
(4)自动监控保护：系统可以实时监测供水压力，一旦超过设定范围，系统会自动调节水泵的运行速度，确保供水稳定，同时还能提供报警功能，及时发现和排除故障。
4.实施步骤(1)系统设计：根据实际需求，确定供水系统的压力范围和变频器的参数配置。
(2)设备选型和采购：选购符合系统需求的水泵、变频器、压力传感器和PLC控制器等设备。
(3)设备安装和连接：安装和连接好水泵、变频器、压力传感器和PLC控制器等设备。
(4)系统调试和运行：通过调节变频器的参数和设定压力范围，实现系统的压力控制和供水调节。
(5)系统监测和维护：定期检查和维护系统的各个部件，确保系统正常运行。
总结：通过变频恒压供水控制系统的应用，可以实现供水系统的智能化、高效化和节能环保化。
恒压供水系统自动控制设计
恒压供水系统自动控制设计一、控制策略设计：1.压力传感器：安装在水泵的出水管道上，用于实时监测出水压力，并将监测数据反馈给控制装置。
2.控制装置：根据压力传感器的反馈数据，判断当前的出水压力是否达到设定值，并决定是否调整水泵的运行状态。
3.设定值设定：用户可以通过控制装置进行设定，可以根据实际需要设定出水压力的目标值。
二、控制装置设计：1.控制算法：根据压力传感器的反馈数据，控制算法可以采用PID控制策略，通过对比设定值和实际值来计算出相应的控制信号，控制水泵的开启和关闭。
2.控制信号传输：控制装置通过控制信号传输装置将计算出的控制信号传输给水泵控制装置。
3.水泵控制装置：根据接收到的控制信号，控制水泵的启停和运行速度。
可以采用变频控制方式，通过调整水泵的转速来实现出水压力的调节。
三、系统优化设计：1.启停设置：当出水压力低于设定值时，自动启动水泵；当出水压力达到设定值后，自动停止水泵。
避免压力超过设定值或低于设定值过多的情况，保持出水压力稳定。
2.变频控制：根据压力传感器的反馈数据，控制装置可以实时调整水泵的转速。
当出水压力低于设定值时，增加水泵的转速；当出水压力高于设定值时，降低水泵的转速。
通过改变水泵的转速，可以实现稳定的出水压力。
3.故障保护：当水泵运行异常或发生故障时，控制装置应能够及时报警，并关闭水泵以避免进一步损害设备。
同时，还可以设计自动切换备用水泵的功能，保证供水的连续性和可靠性。
综上所述，恒压供水系统的自动控制设计包括压力传感器的安装和数据反馈、控制装置的设计、设定值的设定、控制算法的选择、控制信号传输装置的设计、水泵控制装置的设计等多个方面。
通过合理的设计和控制策略，可以实现恒压供水系统的稳定运行，提高供水的效率和质量，同时还能够减少能源的消耗和设备的损耗。
基于PLC变频恒压供水控制系统设计
基于PLC变频恒压供水控制系统设计PLC变频恒压供水控制系统的设计供水系统是一种常见的工业和建筑领域常用的系统。
PLC变频恒压供水控制系统是一种可以控制和调节水泵的电气控制系统，以实现恒压供水的目的。
下面将介绍一个基于PLC变频恒压供水控制系统的设计。
设计目标：1.实现恒定的供水压力，不受进水压力和水流量的波动影响。
2.实现多台水泵的协调运行，实现水泵的均衡负荷运行，延长水泵寿命。
3.实现故障自动检测和报警，提高供水系统的可靠性。
系统组成：1.传感器：使用压力传感器和流量传感器来感知进水压力和供水流量。
2.PLC：使用可编程逻辑控制器（PLC）来实现逻辑控制和运算。
3.变频器：使用变频器来控制水泵的转速，从而实现恒扬程供水控制。
4.水泵：使用多台水泵来实现供水。
系统工作原理：1.系统启动：当水泵系统运行时，PLC会控制最初的启动过程，按照设定的启动顺序依次启动水泵，避免同时启动造成的电网冲击。
2.进水压力检测：系统通过压力传感器检测进水压力，当进水压力小于设定的最小进水压力时，PLC会自动启动水泵，以提供足够的进水压力。
3.恒压供水控制：PLC通过控制变频器，改变水泵的转速来实现供水流量和压力的稳定。
当供水压力低于设定的最小供水压力时，PLC会增加水泵的转速以提供足够的供水压力；当供水压力高于设定的最大供水压力时，PLC会降低水泵的转速以避免过高的压力。
4.水泵协调运行：通过PLC控制，多台水泵可以根据供水流量需求实现均衡负载运行，避免其中一台水泵长时间运行。
系统优势：1.系统能够自动检测供水压力，保持恒定的供水压力，避免由于进水压力和水流量的波动而导致的供水压力变化。
2.系统能够实现多台水泵的协调运行，避免单一水泵长时间运行而导致的设备损坏。
3.系统具有快速故障检测和报警功能，及时发现水泵等设备的故障，减少停机时间。
总结：基于PLC变频恒压供水控制系统的设计可以实现恒定的供水压力，提高供水系统的稳定性和可靠性。

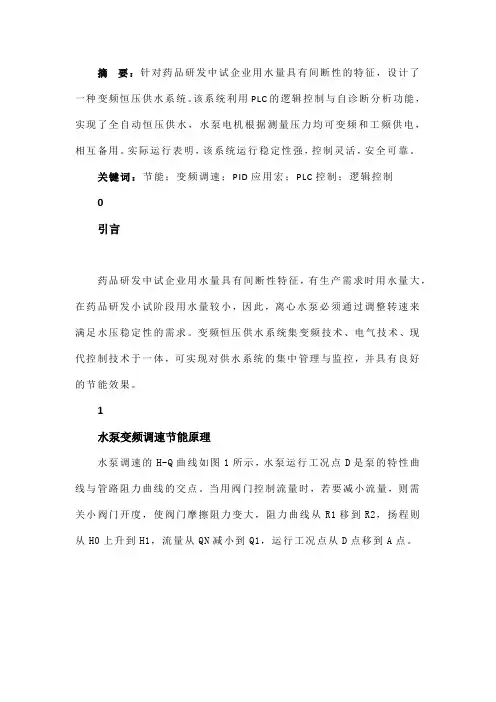

变频恒压供水系统设计
摘要：针对药品研发中试企业用水量具有间断性的特征，设计了一种变频恒压供水系统。
该系统利用PLC的逻辑控制与自诊断分析功能，实现了全自动恒压供水，水泵电机根据测量压力均可变频和工频供电，相互备用。
实际运行表明，该系统运行稳定性强，控制灵活，安全可靠。
关键词：节能；变频调速；PID应用宏；PLC控制；逻辑控制引言药品研发中试企业用水量具有间断性特征，有生产需求时用水量大，在药品研发小试阶段用水量较小，因此，离心水泵必须通过调整转速来满足水压稳定性的需求。
变频恒压供水系统集变频技术、电气技术、现代控制技术于一体，可实现对供水系统的集中管理与监控，并具有良好的节能效果。
1水泵变频调速节能原理水泵调速的H-Q曲线如图1所示，水泵运行工况点D是泵的特性曲线与管路阻力曲线的交点。
当用阀门控制流量时，若要减小流量，则需关小阀门开度，使阀门摩擦阻力变大，阻力曲线从R1移到R2，扬程则从H0上升到H1，流量从QN减小到Q1，运行工况点从D点移到A点。
调速控制时，阻力曲线不变，泵的特性取决于转速，如果将转速由nN变为n1，运行工况点从D点移到C点，扬程从H0降到H3，流量从QN减小到Q1，则泵在A点、C点工况运行时的轴功率分别为：式中：PA、PC为泵在工况点A、C的轴功率（kW）；Q1为工况点流量（m3/s）；H1、H3为工况点扬程（m）；ρ为输出介质单位体积质量（kg/m3）；η为工况点的泵效率（%）。
将PA与PC相减得出使用调速控制时节省的功率：Q、H、P、n之间的关系为：水泵采用调速控制方式时，若所需流量为额定流量的80%，则轴功率仅为额定轴功率的51.2%，节能效果相当显著。
变频恒压供水系统的优点是节约电能，节能量通常在10%～40%，流量越小，节能效果越明显。
2控制系统组成本系统供水泵采用两用一备方式，泵功率15 kW，Q=162 m3/s，H=42 m，泵前装有9.5 m×3 m×2.5 m的生产水箱，企业用水量经常出现间断性、阶梯性特征，且市政供水压力偏高，为保证生产用水的安全性，避免系统管网压力过高，本设计采用变频器一拖三运行方式，每台泵电机均可工作在变频/工频模式下，在主回路控制中，每台电机分别通过接触器与工频电源和变频器输出电源连接，工频回路装有过热继电器，工频和变频控制回路在硬件和软件方面互锁，当任意一台电机出现故障，PLC系统经过逻辑分析自动投入备用供电回路，确保管网供水压力稳定，安全供水。
基于PLC的变频恒压供水系统的设计
基于PLC的变频恒压供水系统的设计一、概述供水系统的重要性及其在现代社会中的应用：供水系统在现代社会中具有至关重要的地位。
随着城市化进程的加速和人口规模的不断扩大，稳定、高效、节能的供水系统已成为满足居民生活需求、保障工业生产和推动城市可持续发展的重要基础设施。
变频恒压供水系统的优势：变频恒压供水系统是指在供水管网中用水量发生变化时，出口压力保持不变的供水方式。
相比传统的水塔、高位水箱、气压罐等供水方式，变频恒压供水系统具有以下优势：高效节能：变频恒压供水系统能根据用水量自动调节水泵转速，节能效果显著，可节能3060。
PLC在变频恒压供水系统中的应用：PLC（可编程逻辑控制器）在变频恒压供水系统中的应用，使得系统能够通过微机检测、运算，自动改变水泵转速以保持水压恒定，满足用水需求。
PLC的应用不仅提高了系统的可靠性和稳定性，还简化了系统控制接线，方便了维修和调试。
系统原理：变频恒压供水系统以管网水压（或用户用水流量）为设定参数，通过微机控制变频器的输出频率从而自动调节水泵电机的转速，实现管网水压的闭环调节（PID），使供水系统自动恒稳于设定的压力值。
设备特点：变频恒压供水系统采用可编程控制器，程序灵活多变，精度高，可靠性强，功能多，反映速度快。
系统还配有稳压泵或稳压罐稳压，在用水量小到一定值时，主泵可停止运转，减少水泵电机的机械磨损并且节约电能。
应用前景：变频恒压供水系统作为一种先进的、合理的节能供水系统，在工业、商业和居民生活等领域具有广泛的应用前景。
它不仅能够满足用户对水压和水量的要求，还能够提高供水品质和供水效率，是一种理想的现代化建筑供水设备。
1. 供水系统的重要性和挑战供水系统在城市发展中扮演着至关重要的角色，它直接关系到居民的生活质量和健康。
一个可靠的供水系统能够确保居民获得充足、安全的饮用水，同时支持城市的工业、农业和其他用水需求。
保障居民健康：水质的好坏直接关系到居民的健康。
供水系统需要确保提供的水质符合卫生标准，以减少水源性疾病的传播。
变频器恒压供水系统方案
变频器恒压供水系统方案变频器恒压供水系统是一种先进的水力设备，通过控制水泵的转速，使得水压保持在设定的恒定水平上。
这种系统的主要优点是能够满足不同用水需求下的稳定压力供应，从而提高供水质量和稳定性。
下面是一个关于变频器恒压供水系统的方案，以便更好地了解其运作原理和应用。
一、系统概述：二、系统原理：当用水需求增加时，传感器会监测到水压下降的信号，并将此信号传递给控制器。
控制器根据传感器的反馈信号，判断出水泵的负载情况，并相应地调节变频器的输出频率，使得水泵的转速增加，从而增加水的供应量，保持恒定水压。
相反，当用水需求减少时，传感器会监测到水压上升的信号，并传递给控制器。
控制器判断出水泵的负载情况，并相应地调节变频器的输出频率，使得水泵的转速减小，从而减少水的供应量，保持恒定水压。
三、系统特点：1.稳定性：变频器恒压供水系统能够自动调节供水量，保持稳定的水压，从而保证供水的稳定性。
2.节能性：系统根据实际需求调节水泵的转速，避免了过度供水，有效减少了能耗。
3.使用寿命长：系统通过控制水泵的运行状态，减少了水泵的启停次数，延长了水泵的使用寿命。
4.安全性：系统具备过载、过压、低压和短路等保护功能，确保供水系统的安全运行。
四、系统应用：变频器恒压供水系统广泛应用于城市居民楼、写字楼、商场、医院、学校等公共建筑的给水供应，以及工业生产中的供水系统。
由于该系统能够根据实际需求精确调节水泵的供水量，满足不同用水量的需求，因此特别适用于节水型社区和工厂。
五、系统优势：1.提高供水质量：系统能够根据实际需求调节供水量，保持恒定水压，避免了因水压变化而导致的水质问题。
2.减少能耗：系统根据实际需求调节水泵的运行状态，避免了过度供水，减少了能耗。
3.简化维护：系统能够自动控制水泵的运行状态，减少了人工干预和维护工作。
4.提高供水稳定性：系统能够根据实际需求调节供水量，保持稳定的水压，提高了供水的稳定性。
综上所述，变频器恒压供水系统是一种先进的水力设备，通过控制水泵的转速，使得水压保持在设定的恒定水平上。
