变频恒压供水控制器_-_副本
cps-21f变频恒压供水调节器使用说明书
路漫漫其修远兮，吾将上下而求索 - 百度文库CPS-21F变频恒压供水调节器使用说明书目录一、CPS-21F系列变频恒压供水调节器的特点 (1)二﹑控制器的产品规格及选型 (1)三、调节器的工作条件 (1)四﹑调节器示意图及说明 (2)五﹑端子说明 (2)六﹑功能代码一览表 (4)七﹑安装 (6)八﹑显示面板操作 (6)九、包装、运输和贮存 (8)一、CPS-21F系列变频恒压供水调节器的特点CPS-21F系列变频恒压供水调节器（以下简称为21F调节器）是我公司按照ISO9000质量体系的要求研发的调节器。
我们综合了十年来广大用户的需求，参照最新的标准，采用最新的单片机技术，结合高可靠性的设计，开发出的21F调节器具有高可靠性、高稳定性。
21F调节器的主要特点：1、五路模拟量输入（其中4路4~20mA电流输入，1路0~5V电压输入），10位AD采样，从而可实现单模拟量输入控制，叠压控制，以及液位、电机电流、温度等物理量的采集和相关控制；每路模拟量均可校零和调节增益。
2、1路模拟量输出（0~10V输出），可调节增益。
3、4路开关量输入。
4、6路开关量输出，与PLC接口方式灵活。
5、5种控制方式，可设定成P、I系数的比例积分调节方式，也可设定成模糊调节的控制方式，亦可完全手动控制；均可实现正反控制。
6、双排数码管显示，可同时显示多个物理量。
7、菜单分级显示，同时做到不用不显示，方便调试。
8、抗干扰能力强，使系统工作更可靠。
9、国际化的标准外形尺寸，便于安装。
二﹑控制器的产品规格及选型2.1产品规格型号C P S–21 F–□□功能代号（如：Ⅰ、Ⅱ等）C: C极输出E: E极输出F: F型21: 多泵系统，模糊控制变频恒压供水系统图1 调节器型号说明2.2 选型说明：21F调节器配合PLC控制，21F调节器完成对变频器的控制，PLC完成其它逻辑控制，二者通过开关量接口进行通讯。
2.2.1 CPS-21F-C□型调节器CPS-21F- C□调节器的开关量输出为C极输出，请参看第5.1节“接线图”（第2页）。
变频恒压供水控制系统流程图原理
变频恒压供水控制系统流程图原理下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!变频恒压供水控制系统是一种能够根据用水量的变化自动调整水泵转速，保持供水压力恒定的系统。
恒压供水控制器说明书
恒压供水控制器说明书一、产品概述恒压供水控制器是一种用于自动控制供水系统压力的智能化设备。
它能够根据实际用水需求，实时调节水泵的运行状态，以保持供水压力的稳定，从而提高供水质量，节约能源，并延长水泵的使用寿命。
二、工作原理恒压供水控制器通过压力传感器采集供水系统中的压力信号，并将其与设定的压力值进行比较。
当实际压力低于设定压力时，控制器会启动水泵增加供水量，直至压力达到设定值；当实际压力高于设定压力时，控制器则会减少水泵的运行数量或降低水泵的转速，以减少供水量，使压力恢复到设定范围内。
三、主要功能1、压力设定用户可以根据实际需求，在控制器上设定所需的供水压力值。
2、多泵控制支持对多台水泵的自动切换和协调控制，实现水泵的轮流工作和备用，提高系统的可靠性。
3、自动调速根据压力变化，自动调节水泵的转速，实现节能运行。
4、故障报警当系统出现故障，如水泵过载、缺水等，控制器会发出报警信号，并采取相应的保护措施。
5、数据显示实时显示供水压力、水泵运行状态、电流、电压等参数，方便用户监控系统运行情况。
6、通信功能具备通信接口，可与上位机进行通信，实现远程监控和管理。
四、技术参数1、输入电源：＿____V，＿____Hz2、压力测量范围：＿____MPa3、控制精度：＿____MPa4、输出控制方式：＿____5、防护等级：＿____五、安装与接线1、安装环境控制器应安装在干燥、通风良好、无腐蚀性气体的场所，避免阳光直射和强烈震动。
2、接线步骤（1）按照控制器的接线图，将压力传感器、水泵电机、电源等线路正确连接。
（2）确保接线牢固，接触良好，避免虚接和短路。
六、操作方法1、开机接通电源，控制器将进行自检，显示正常后即可进入工作状态。
2、参数设置通过操作面板上的按键，进入参数设置界面，按照提示输入设定压力等参数。
3、手动/自动切换可根据需要选择手动控制或自动控制模式。
4、运行监控在运行过程中，密切关注控制器的显示参数，如有异常及时处理。
系列变频恒压供水控制器说明书
系列变频恒压供水控制器说明书系列变频恒压供水控制器说明书1 2020 年 4 月 19 日资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。
CPC-2&3 可编程序控制器 CPC 系列变频恒压供水控制器使用说明书常州市雄华自动化设备有限公司一、概述以往, 恒压供水系统的控制中心一般由可编程序控制器和压力差传感器组2 2020 年 4 月 19 日资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。
成。
这种组合模式可变功能少(修改参数需要专业编程人员), 控制算法简单, 难以适应各种供水方式和运行工况。
而且, 由两个独立单元构成, 体积大, 成本高, 调试复杂。
CPC系列控制器是一种新型的可编程序控制器。
开发人员希望本产品象变频供水电控柜中的一个"交流接触器"一样应用简单, 接线方便。
使调试人员和用户更快地理解变频供水的原理。
它包含了恒压供水的许多功能: ■ 双压力设定, 两种压力相互切换; ■ 外部水池无水报警, 水泵抽真空无水报警; ■ 小流量工作方式多种选择; ■ 增泵延时, 减泵延时; ■ 内置PID调节。
■ CPC-5 控制器具有双压力控制( 进、出口压力) 还带有Modbus通讯协议( 双端口) , 与触摸屏连接后, 可实现在触摸屏上进行监控和参数修改; 同时另一个通讯口能够和电脑实现远程监控。
CPC系列控制器的所有参数能够直接从面板输入数字量, 不需要特殊仪器或专业编程人员。
外围所配的远传压力表, 与常规的压力传感器相比要更加节省成本。
二、主要技术性能和特点 1、输入部分: 四路开关量输入(无源) ; 一路模拟量输入, 一般是远传压力表电阻信号( 也能够是4--20mA电流信号或者是0-5V电压信号。
电流、电压信号输入,需要在购货时予以选择) 。
2、输出部分: 一路模拟量输出(由变频器供电,控制器电源与变频器电源完全隔离);3 2020 年4 月 19 日资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。
HB-CPS646变频恒压供水控制器 说明书
Ａ Ｃ ８ ５～２ ６ ５ Ｖ ／Ｄ Ｃ ８ ５～３ ６ ０Ｖ ０ ． ２ ％ Ｆ Ｓ±１个 字 １ ０ ０次／秒 ０ ． ６秒 ０～３ ７ ５Ω 远 传 压 力 表／ ４～２ ０ ｍ Ａ、０～５ Ｖ输 出 压 力 变 送 器 ０～１ ０ Ｖ、０～５ Ｖ ２０Ｓ ０ ．３～１２ ０秒 可 设 Ａ Ｃ ２ ２ ０ Ｖ ／ ３ Ａ １ ０万 次 ９ ６×９ ６×１ １ ０ ｍ ｍ ９ ２×９ ２ ｍ ｍ ０～５ ０℃ ≥８ ０ Ｒ Ｈ ％（ 无 腐 蚀 性 环 境 ）
！ 示 以 下 信 息 ， 当 出 现 某 条 信 息 时 ， 按ｓ ｅ ｔ即 可 确 认 ， 此 条 信 息 所 表 示 的 信 息 生 效
Ｐ １ ０— — 关 闭１ ＃泵 Ｐ １ Ｄ— — 定 义１ ＃泵 为 工 频 泵 Ｐ １ Ｂ— — 定 义１ ＃泵 为 变 频 泵 Ｐ ２ ０— — 关 闭２＃泵 Ｐ２ Ｄ— — 定 义２ ＃泵 为 工 频 泵 Ｐ２ Ｂ— — 定 义２ ＃泵 为 变 频 泵 Ｐ ３ ０— — 关 闭３＃泵 Ｐ３ Ｄ— — 定 义３ ＃泵 为 工 频 泵 Ｐ３ Ｂ— — 定 义３ ＃泵 为 变 频 泵 ｖ Ｆ ０— — 关 闭 变 频 器 ｖ Ｆ １— — 打 开 变 频 器 泵定义的原则： １ ．先 关 闭 变 频 （ 将Ｖ Ｆ确 认 为０） 才 能 对Ｐ １、Ｐ ２、Ｐ ３进 行 变 频 确 认 ， 确 认 完 后 打 开 变 频 ２ ．只 能 有 一 台 水 泵 被 定 义 成 变 频 泵 ３ ．对 泵 属 性 的 修 改 前 ， 先 关 闭 （ 确 认Ｐ １ ０、Ｐ ２ ０、 Ｐ ３ ０ ） ，然 后 再 定 义 为 工 频 或 变 频
１
二、应用范围
高层建筑、城乡居民生活小区、宾馆及大型公共建筑的生活供水 各种企业的生产、生活用水 供热锅炉、空调系统中的循环用水 农业喷灌系统 供水系统改造（气压、水塔、高位水箱、低位水池的供水） 自来水厂，供水站增压系统，一般压力控制场合
(完整word版)plc变频器控制恒压供水系统

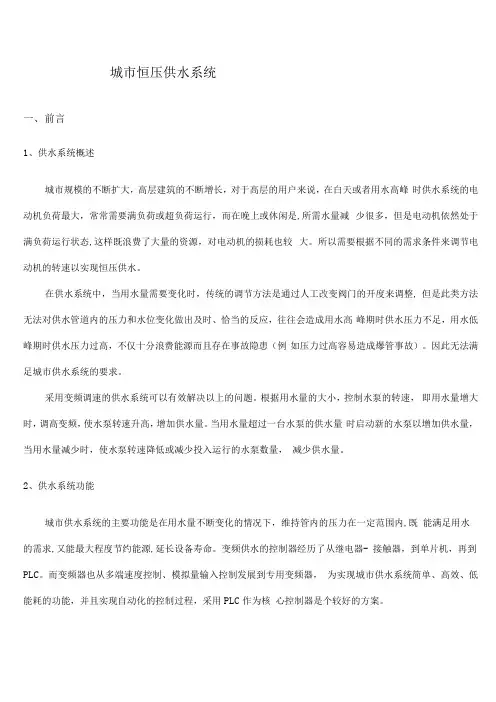

城市恒压供水系统一、前言1、供水系统概述城市规模的不断扩大，高层建筑的不断增长，对于高层的用户来说，在白天或者用水高峰时供水系统的电动机负荷最大，常常需要满负荷或超负荷运行，而在晚上或休闲是,所需水量减少很多，但是电动机依然处于满负荷运行状态,这样既浪费了大量的资源，对电动机的损耗也较大。
所以需要根据不同的需求条件来调节电动机的转速以实现恒压供水。
在供水系统中，当用水量需要变化时，传统的调节方法是通过人工改变阀门的开度来调整, 但是此类方法无法对供水管道内的压力和水位变化做出及时、恰当的反应，往往会造成用水高峰期时供水压力不足，用水低峰期时供水压力过高，不仅十分浪费能源而且存在事故隐患（例如压力过高容易造成爆管事故）。
因此无法满足城市供水系统的要求。
采用变频调速的供水系统可以有效解决以上的问题。
根据用水量的大小，控制水泵的转速，即用水量增大时，调高变频，使水泵转速升高，增加供水量。
当用水量超过一台水泵的供水量时启动新的水泵以增加供水量，当用水量减少时，使水泵转速降低或减少投入运行的水泵数量，减少供水量。
2、供水系统功能城市供水系统的主要功能是在用水量不断变化的情况下，维持管内的压力在一定范围内,既能满足用水的需求,又能最大程度节约能源,延长设备寿命。
变频供水的控制器经历了从继电器- 接触器，到单片机，再到PLC。
而变频器也从多端速度控制、模拟量输入控制发展到专用变频器，为实现城市供水系统简单、高效、低能耗的功能，并且实现自动化的控制过程，采用PLC作为核心控制器是个较好的方案。
（完整word版）plc变频器控制恒压供水系统PLC具有体积小、设计周期短、数据处理和通信方便、易于维护和操作、明显降低成本等优点，可满足城市供水系统的控制要求.除此以外，PLC作为城市供水控制系统使设计过程变得更加简单，可实现的功能变得更多。
由于PLC的CPU强大的网络通信能力，是城市供水系统的数据传输与通信变得可能,并且也可以实现其远程监控.利用「1。
变频恒压供水控制器
变频恒压供水控制器ZW0908变频恒压供水控制器采用5英寸LCD中文液晶显示触摸屏，参数设定、运行状态一目了然，丰富而完美的中文提示，使操作者即使没有说明书也能按提示操作。
系统采用智能模糊控制技术，避免了烦琐的PID调整，方便调试，提供水位信号接口，消防信号接口，定时换泵，可带一至四台水泵和一台辅助小泵，可根据用户使用情况在触摸屏上直接切换，任意设定各泵的使能，调试方便，可接电阻式远传压力表（0-5v）或变送器（4-20mA）输入，输出为4-20mA 通用标准信号，有效减少电压量输出所造成的干扰，适用变频器配套通用性强。
内置时钟，可以设定四个时段的定时开关机。
自动记忆功能，系统会记住上次停机的泵号，下次启动时从下一台泵启动，使各泵轮换投入使用，低水位、传感器断线（4-20mA输入时）、变频器故障等报警控制功能。
ZW0908变频恒压供水控制器是采用微机控制变频调速器，通过用传感器把出水口压力变成电信号送到微机系统，与设定压力比较，变频器根据此结果利用微机输出给电机的电功率，调整改变水泵转速，从而改变水量的大小以达到设备设定压力值，使整个供水过程保持动态平衡实现恒压变量自动供水的目的。
全自动变频恒压供水控制系统，采用具有国际先进水平的交流变频调速技术，对水泵电机进行自动调速，从而达到恒压供水的目的。
例如：一般城市管网的供水压力只保证6层以下楼房的用水，其余上部各层均须提升水压才能满足用水要求，传统上大多采用水塔、高位水箱或气压罐等方式进行增压，但这些方式不仅投资大，结构复杂，占地面积大，而且它们都必须由水泵以高出实际用水高度的压力来增压，其结构必然增大了水泵的能耗。
变频恒压供水设备，是通过将管网上传来的压力信号送到恒压控制器，恒压控制器输出4--20mA电流信号用以控制设备的输出频率，从而控制水泵的转速。
当用水量小的时候，控制器输出减小从而降低水泵转速，当用水增大时控制器将输出频率升高，从而加快水泵的转速。
变频恒压供水控制器_-_副本
上限压力
P21
设定值
0-2.5Mpa 0.3
水泵睡眠
P22
频率
0-50Hz
0
附属小泵
P23
控制
0-2
0
附属小泵
P24
最 低 工 作 0-50Hz
10
频率
缺水保护
P25
最小压力
0-2.5MPa 0.05
缺 水 保 护 0-1250 秒
P26
时间设定
0
水泵睡眠
P27
ቤተ መጻሕፍቲ ባይዱ
等待时间
1-60 分钟 5
小泵投入
P28
KW3000 型控制器面板示意图
5
KW4000 型控制器面板示意图
6
接线端子说明
1、KW3000 型控制器端子接线图（图和实物一一对应，接线时需参照）
2、KW4000 型控制器端子接线图（图和实物一一对应，接线时需参照）
注：可选配 485 通讯（ 9,10 端子 ），需在订货时说明
7
KW3000 型控制器接线端子说明：
为参数设定键，"▲"和"▼"为两个数字加减键，在参数设定状态，"M" 键和" "键为参数翻页键；在正常工作状态，" "键为显示方式转 换键，用来转换显示压力值和输出频率值；"●"键为功能键，在 DA 值 检证时起确认作用，以及在错误情况下做错误接触用。
2、工作状态指示灯说明： 四个泵工作状态指示灯 P1、P2、P3、P4 表示四台泵，当指示灯
4、恢复系统参数出厂值 断电状态下按住”S”键不松手，开机上电，当显示窗口显示“- - - -
- -”时松开"S"键，系统自动将所有参数恢复为出厂默认值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4
产品规格
1.额定工作电压: 2.控制器额定功耗: 3.开关输出信号: 4.最大控制范围: 5.模拟输入信号: 6.模拟量输出信号: 7.控制器外形尺寸: 9.使用环境: 场所； 10.使用环境温度: 11.相对湿度: 12.重量: -20℃～50℃ < 95%; 约 700 克 AC220V±15%; <=AC 5W; 继电器输出 5A/ AC220V 四台主泵 1 路，0-5V/1-5V 电压信号 1 路，0-10V/0-5V 电压信号 160mm×80mm×95mm 无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的
8
11 12
D/A CM2
0-10V 模拟量‘+’输 出 0-10V 模拟量‘-’输 出
23 悬空，不可接线
接线参考图（以 KW3000，三泵循环为例） ：
9
详细操作说明
1、面板及按键说明： PV 窗口为测量值显示窗口，SV 窗口为设定值显示窗口。"S"键 为参数设定键， "▲ "和 "▼ "为两个数字加减键，在参数设定状态， "M" 键和" "键为参数翻页键；在正常工作状态，" "键为显示方式转 换键，用来转换显示压力值和输出频率值；"●"键为功能键，在 DA 值 检证时起确认作用，以及在错误情况下做错误接触用。 2、工作状态指示灯说明： 四个泵工作状态指示灯 P1、P2、P3、P4 表示四台泵，当指示灯 为绿色时表示对应泵工作在变频方式，当指示灯为红色时，表示对应泵 工作在工频方式。当工作在第二压力（消防压力）状态时，AL 指示灯 显示绿色；当缺水(停机)端子接通（端子 3 和端子 5 接通）时或由于系 统超压保护停机或系统故障时，AL 指示灯显示红色，同时控制器所有 输出控制都停止，直到缺水（停机）状态解除（端子 3 和端子 5 断开） 或系统压力恢复到设定值以下或系统故障解除，控制器重新开始工作。 3、参数的设定 正常运行状态下，按住"S"键 3 秒，进入参数设定状态，此时 PV 窗口显示参数项 Pxx，SV 窗口显示当前参数项的值。"M"键或" "键 为参数项翻页键，用来显示不同的设定参数项；按"▲ "或 "▼ "键改变当 前参数项的值，改变后的值将被自动存储在仪表的存储器中。当参数设 定完成后，再按一下 "S"键，仪表将返回正常工作状态下。此时如果 P00=88， 按"▲"和"▼"键将直接改变当前的压力设定值 （P01 的设定值） 。 在第二压力（消防）开关（端子 3 和端子 4）闭合时，SV 窗口显示的是 第二设定压力。 按"▲"和 "▼ "键将直接改变当前的第二设定压力值，第 二压力也可以在 P02 中设定。 4、恢复系统参数出厂值 断电状态下按住”S”键不松手，开机上电，当显示窗口显示“- - - - -”时松开"S"键，系统自动将所有参数恢复为出厂默认值。
变频恒压供水控制器
使 用 手 册
1
说明书版本号：V3.0 科尼韦尔自动化温州有限公司
2
感谢您选用本产品，本产品属于精密电子仪器，为确保您的人身财产安 全，在使用本产品前，请务必阅读本手册，并在以后的安装，运行，调 试过程中遵守执行。
目录
产品概述 …………………………………………………(1) 性能指标 …………………………………………………(1) 产品规格 …………………………………………………(2) 接线端子说明 ……………………………………………(4) 详细操作说明 ……………………………………………(7) 参数功能详细说明 …………………………………… (12) 故障显示代码说明 …………………………………… (19) 外部输入端子功能说明 ……………………………… (20) 系统当前时间调整及临时开机 ……………………… (20) 控制器与压力变送器之间的接法 …………………… (21) 485 通讯 ……………………………………………… (21) 常见问答 ……………………………………………… (22) 有限责任 ……………………………………………… (23)
2、 KW4000 型控制器端子接线图 （图和实物一一对应， 接线时需参照）
注：可选配 485 通讯（ 9,10 端子 ） ，需在订货时说明
7
KW3000 型控制器接线端子说明：
端子名称 1 2 3 4 5 6 7 8 9 10 11 12 CM1 FWD CM3 DI3 DI2 DI1 V+ VIN IIN GND D/A CM2 说明 启动变频器运行的干 接点信号输出 4-6 端子的公共端 变频器故障反馈接点 缺水/停机反馈接点 火警/第二压力反馈接 点 远传压力表高端+5V 远传压力表电压信号 输入（中） 压力变送器信号输入 端子 压力表信号地（低） 0-10V 模拟量‘+’输 出 0-10V 模拟量‘-’输 出 端子名称 13 14 15 16 17 18 19 20 21 22 23 24 L N B1 B2 B3 G1 G2 G3 B4 G4 NC NC 说明 AC220V 输入端 1#变频运行触点，220V/5A 2#变频运行触点，220V/5A 3#变频运行触点，220V/5A 1#工频运行触点，220V/5A 2#工频运行触点，220V/5A 3#工频运行触点，220V/5A 4#变频运行触点，220V/5A 4#工频运行触点，220V/5A 悬空，不可接线 悬空，不可接线
5 6 7 8 9 10 11 12 13 14 15 16 17 18 19
用于两泵、三泵和四泵循环软启动 时，设定变频切换到工频的时间 多泵启动时，欠压加泵的时间 多泵运行时，超压减泵的时间 1---0-10V 1---0-5V 2---0-5V 2--- 1-5V(4-20mA)
0.6Mpa,1.0MPa,1.6MPa,2.5Mpa 填入传感器零压时仪表 PV 窗口显示 的数值 满量程的修正百分比（0-50%） 0--- 不 换 泵 1— 定 时 换 泵 (P03=1,2,6,7,12,13,14,15 定时换泵功 能有效) 定时换泵时间设定 显示离换泵还剩多少时间，不能设 定。 P18=1 时，手动控制 D/A 输出频率大 小 PI 控制，比例系数 PI 控制，积分系数 0--- 输出频率自动控制 频率手动控制 1--- 输出
8.控制柜面板开口尺寸:151mm×75mm，面板卡入式安装
13.显示:KW4000 采用中文液晶，尺寸 65.5mm×38mm KW3000 采用数码管，尺寸 0.56 英寸
KW3000 型控制器面板示意图
5
KW4000 型控制器面板示意图
6
接线端子说明
1、 KW3000 型控制器端子接线图 （图和实物一一对应， 接线时需参照）
注：9 号端子使用时，需与 8 号短接，且压力变送器 4-20ma 信号需接到 9 号端子
KW4000 型控制器接线端子说明：
端子名称 1 2 3 4 5 6 7 8 9 10 CM1 FWD CM3 DI1 DI2 V+ VIN GND TX+ TX说明 启动变频器运行的干 接点信号输出 4,5 端子的公共端 火警/第二压力反馈 接点 缺水/停机反馈接点 远传压力表高端+5V 远传压力表电压信号 输入 压力表信号地 RS485 通讯接口+ RS485 通讯接口端子名称 13 14 15 16 17 18 19 20 21 22 L N B1 B2 B3 G1 G2 G3 B4 G4 说明 AC220V 输入端 1#变频运行触点，220V/5A 2#变频运行触点，220V/5A 3#变频运行触点，220V/5A 1#工频运行触点，220V/5A 2#工频运行触点，220V/5A 3#工频运行触点，220V/5A 4#变频运行触点，220V/5A 4#工频运行触点，220V/5A
0.1-5 秒 0-250 秒 0-250 秒 1-2 1-2 0.6,1.0, 1.6,2,5 0-0.2MPa 0-50% 0-1 1-200 小时 1-200 小时 0-50Hz 0-100 0-100 0--1
0.2 20 15 2 1 1.0 0.00 10% 0 12 12 0 20 18 0
11
P19
压力测量 滤波系数 泄压偏差 限
1-20
1
20
P20
0-0.5MPa
0.02
21
对输入的压力传感器信号进行均值 滤波，值越大均值滤波次数越多 P03=1,2,3,4,5,6,10 时 ， 当 测 量 压 力>=((P01 或 P02)+P20)三秒时，G3 触 点 接 通 ， 当 测 量 压 力 <((P01 或 P02)+P20)两秒，G3 触点断开
10
5、控制器参数列表及出厂默认值
参数 P00 P01 P02
参数说明
数据范围 0-100 0-2.5Mpa 0-2.5Mpa
出厂值 88 0.20 0.30
通讯 地址
注
释
参数密码 当前压力 设定值 第二压力 设定值
1 2 3
此数值为 88 时,可以对系统参数进行 修改， 为其余值， 则锁定所有参数项。 第一控制压力或下限压力设定值 第二控制压力、消防压力或动压设定 值
3
产品概述
KW3000/KW4000 系列微电脑变频供水 /补水控制器是专为变频 恒压供水系统和锅炉及换热系统补水而设计的电脑控制器， 可与各种品 牌的变频器配套使用。 产品具有压力控制精度高、压力稳定、第二消防压力（动压）设 定、系统超压泄水自动控制、设定参数密码锁定等多项功能。
性能指标
1.采用 32 位高性能处理器，配置高可靠性的铁电存储 器，主电路供电采用高效开关电源技术，使系统更具高效性能。 2.可编程设定多种泵工作方式，最多可拖 4 台泵循环启动； 3.参数调整和设定具有密码锁定及保护功能； 4.采用 PI 控制算法，设定参数少，控制精度高，使用芯片内部独立硬件 看门狗电路，采用数字滤波及多项抗干扰措施，防止软件跑飞； 5.可接无源远传压力表、有源电压及电流型压力变送器； 6. D/A 输出控制频率电压为 DC 0-10V， 也可设定为 DC 0-5V； 7.具有压力传感器零点和满度补偿功能； 8.具有定时自动倒泵功能； 9.具有第二压力（消防压力）设定和控制功能； 10.具有缺水自动检测保护功能和外部输入停机保护功能； 11.系统补水控制时，具有超压自动泄水控制功能； 12.具有供水附属小泵控制功能，可设定小泵变频或工频模式； 13.具有可选的定时自动开、关机控制功能； 14.具有小流量水泵睡眠控制功能； 15.具有手操器功能，可手动调节输出电压来控制变频器的频率； 16.可代替电接点压力表进行上、下限压力控制； 17.具有分时分压供水控制功能，最多有六段时间控制； 18.具有上限保护压力控制功能，超压自动停泵； 19.具有 DA 输出用户可矫正功能；
