石膏在水泥中作用
石膏对水泥的影响
石膏在水泥中成分虽然只占到3%左右甚至更少，但是却在水泥扮演着举足轻重的角色。
以下从急凝和假凝来分析石膏对水泥的影响。
石膏在水泥中的作用主要是用于水泥凝结时间的调节。
它的化学分子式为CaS04·2H20。
加热时，石膏会脱水形成半水石膏
（CaS04·
0.5H20），也称为烧石膏。
石膏完全脱水则产生无水石膏（CaS04），又称为硬石膏。
矿物硬石膏具有很低的活性，又称为干固水泥。
当水泥中未掺石膏时，水泥中铝酸三钙（C3A）会与水迅速反应，硅酸三钙（C3S）也会有显著的水化作用。
若C3A含量较高，水泥的比表面积又较大，则有可能产生急凝。
水化过程中伴随显著的放热，并且随后则有水泥浆体的硬化，这就是所谓的急凝。
急凝使新拌混凝土失去可塑性，对混凝土的生产极为不利。
因此，在水泥粉磨时应加入适宜的石膏量。
C3A含量高时，应掺入较多的石膏，但石膏过多反而会产生不良的影响，会使水泥产生假凝现象，甚至会导致水泥的安定性不良。
假凝是由于半水石膏或可溶硬石膏重新水化后再形成石膏。
半水石膏的溶解会使溶液对石膏有过饱和，从而会有石膏的沉淀，并表现为浆体的变硬现象。
但通过再搅拌可以使这种结构破坏，水泥也会恢复正常的凝结。
所以假凝和急凝有本质的不同。
还有一种不正常的凝结成为空气凝结，当水泥暴露于一定的湿环境中则可产生这种凝结。
这种凝结常常发生在水泥储库中，并且由于凝结会产生水泥团块。
原因是因为水泥中的硫酸碱吸水产生的凝结作用。
这种凝结产生的水泥团块很难分散开，对水泥混凝土的性质也会产生不利的影响。
1/ 1。
水泥用石膏的技术含量要求

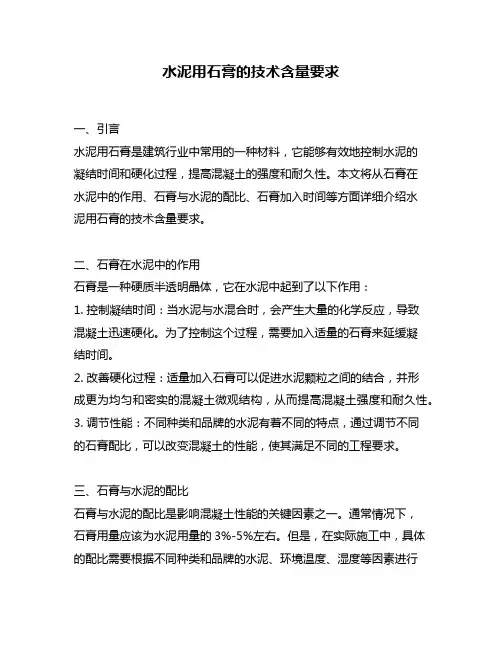

水泥用石膏的技术含量要求一、引言水泥用石膏是建筑行业中常用的一种材料，它能够有效地控制水泥的凝结时间和硬化过程，提高混凝土的强度和耐久性。
本文将从石膏在水泥中的作用、石膏与水泥的配比、石膏加入时间等方面详细介绍水泥用石膏的技术含量要求。
二、石膏在水泥中的作用石膏是一种硬质半透明晶体，它在水泥中起到了以下作用：1. 控制凝结时间：当水泥与水混合时，会产生大量的化学反应，导致混凝土迅速硬化。
为了控制这个过程，需要加入适量的石膏来延缓凝结时间。
2. 改善硬化过程：适量加入石膏可以促进水泥颗粒之间的结合，并形成更为均匀和密实的混凝土微观结构，从而提高混凝土强度和耐久性。
3. 调节性能：不同种类和品牌的水泥有着不同的特点，通过调节不同的石膏配比，可以改变混凝土的性能，使其满足不同的工程要求。
三、石膏与水泥的配比石膏与水泥的配比是影响混凝土性能的关键因素之一。
通常情况下，石膏用量应该为水泥用量的3%-5%左右。
但是，在实际施工中，具体的配比需要根据不同种类和品牌的水泥、环境温度、湿度等因素进行调整。
一般来说，在高温、干燥环境下，需要增加石膏用量以延缓凝结时间；在低温、潮湿环境下，则需要减少石膏用量以加快硬化过程。
四、石膏加入时间石膏加入时间也是影响混凝土性能的重要因素之一。
在一般情况下，应该在水泥与骨料充分拌和后再将石膏加入到混凝土中，并继续拌和至均匀分布。
如果将石膏提前加入或者过晚添加，则会影响混凝土强度和耐久性。
此外，在夏季高温时，应该尽量避免在中午时分进行石膏加入，以免影响混凝土的性能。
五、石膏的质量要求为了保证混凝土的强度和耐久性，石膏的质量也是至关重要的。
一般来说，优质的石膏应该满足以下要求：1. 含水率低：含水率过高会降低石膏的硬度和稳定性，影响其在水泥中的作用。
2. 纯度高：杂质会影响石膏与水泥之间的化学反应，并导致混凝土强度下降。
3. 细度适中：过粗或过细的颗粒会影响石膏在水泥中的分散性和反应速度。
磷石膏在水泥制品中的应用
磷石膏在水泥制品中的应用摘要：随着经济的发展和社会的进步，石膏在硅酸盐水泥中主要起缓凝剂的作用,用天然石膏与磷石膏采用不同比例单掺、双掺作水泥缓凝剂。
通过对凝结时间、安定性、强度等常规物理性能测试,研究磷石膏对水泥缓凝方面的影响。
研究表明,磷石膏与天然石膏单掺、双掺作水泥缓凝剂均具有良好的缓凝、并提高强度作用。
关键词：磷石膏；水泥制品；应用引言磷石膏是工业湿法生产磷酸排放的固体废弃物，每生产一吨磷酸大约产生4～5吨磷石膏。
根据中国磷复合肥工业协会的统计数据，截止目前，我国磷石膏堆存量超过2．5亿吨，近几年每年排放量都在7000万吨以上。
由于磷石膏中杂质的存在，磷石膏与天然石膏在物化性能方面存在差异，目前只有很小比例的磷石膏得到利用，大部分未被利用的磷石膏均采取堆放的形式处置。
大量堆放的磷石膏不仅占用大量土地，对生态环境造成严重污染，磷石膏排放企业也不得不为此负担高昂的处置费用。
从消纳总量以及对环境影响角度综合考虑，磷石膏制备建筑材料是最适宜的利用方式之一。
水泥是目前用量最大且最广泛的大宗建筑材料，磷石膏在水泥生产中大规模利用是首先要考虑的，也将是磷石膏利用的重要途径。
本文对磷石膏在水泥生产中的应用前景和面临挑战进行分析讨论，以期促进磷石膏在水泥中应用。
1磷石膏水泥的制备原理磷石膏主要成分为二水硫酸钙，pH值2.6～3.5，未进行脱水处理的磷石膏不具备胶凝性，矿渣粉是具有潜在水硬活性的胶凝材料，硅酸盐水泥或熟料、钢渣等均是活性强碱性物质。
磷石膏可与硅酸盐熟料、矿渣粉及钢渣中大量的铝相、铝铁相反应，形成稳定的水化产物单硫型水化硫铝酸钙晶体，该晶体不溶于水，以胶体微粒析出，并逐渐凝聚成凝胶体即C-S-H凝胶。
将磷石膏通过研磨，与粒化高炉矿渣粉及少量硅酸盐水泥熟料按一定比例复合，可制备具有较高强度的磷石膏复合水泥。
2磷石膏在水泥制品中的应用2.1磷石膏烧制硫铝酸盐水泥熟料传统硫铝酸盐水泥的生产以适当成分的石灰石、铝矾土以及石膏为原料，经1300～1350℃煅烧而成，具有高早强、微膨胀、耐侵蚀和抗冻性好的特点。
石膏在水泥中作用
石膏对水泥的影响石膏在水泥中成分虽然只占到3%左右甚至更少，但是却在水泥扮演着举足轻重的角色。
以下从急凝和假凝来分析石膏对水泥的影响。
石膏在水泥中的作用主要是用于水泥凝结时间的调节。
它的化学分子式为CaS042H20。
加热时，石膏会脱水形成半水石膏(CaS04・0.5H20),也称为烧石膏。
石膏完全脱水则产生无水石膏( CaS04，又称为硬石膏。
矿物硬石膏具有很低的活性，又称为干固水泥。
当水泥中未掺石膏时，水泥中铝酸三钙(C3A会与水迅速反应，硅酸三钙(C3S也会有显著的水化作用。
若C3A含量较高，水泥的比表面积又较大，则有可能产生急凝。
水化过程中伴随显著的放热，并且随后则有水泥浆体的硬化，这就是所谓的急凝。
急凝使新拌混凝土失去可塑性，对混凝土的生产极为不利。
因此，在水泥粉磨时应加入适宜的石膏量。
C3A含量高时，应掺入较多的石膏，但石膏过多反而会产生不良的影响，会使水泥产生假凝现象，甚至会导致水泥的安定性不良。
假凝是由于半水石膏或可溶硬石膏重新水化后再形成石膏。
半水石膏的溶解会使溶液对石膏有过饱和，从而会有石膏的沉淀，并表现为浆体的变硬现象。
但通过再搅拌可以使这种结构破坏，水泥也会恢复正常的凝结。
所以假凝和急凝有本质的不同。
还有一种不正常的凝结成为空气凝结，当水泥暴露于一定的湿环境中则可产生这种凝结。
这种凝结常常发生在水泥储库中，并且由于凝结会产生水泥团块。
原因是因为水泥中的硫酸碱吸水产生的凝结作用。
这种凝结产生的水泥团块很难分散开，对水泥混凝土的性质也会产生不利的影响。
什么是无机胶凝材料

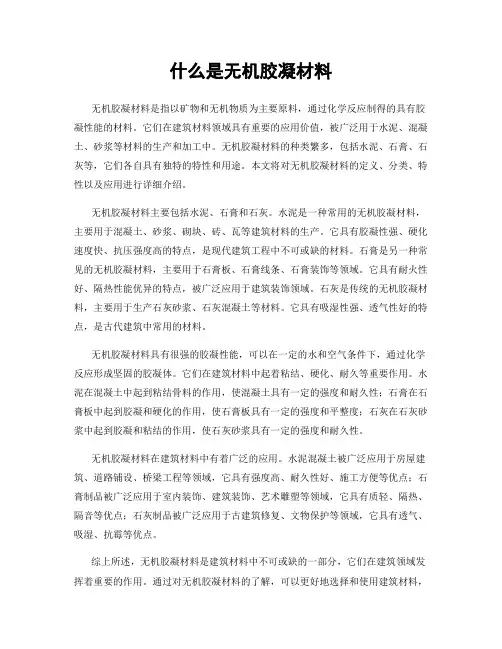

什么是无机胶凝材料无机胶凝材料是指以矿物和无机物质为主要原料，通过化学反应制得的具有胶凝性能的材料。
它们在建筑材料领域具有重要的应用价值，被广泛用于水泥、混凝土、砂浆等材料的生产和加工中。
无机胶凝材料的种类繁多，包括水泥、石膏、石灰等，它们各自具有独特的特性和用途。
本文将对无机胶凝材料的定义、分类、特性以及应用进行详细介绍。
无机胶凝材料主要包括水泥、石膏和石灰。
水泥是一种常用的无机胶凝材料，主要用于混凝土、砂浆、砌块、砖、瓦等建筑材料的生产。
它具有胶凝性强、硬化速度快、抗压强度高的特点，是现代建筑工程中不可或缺的材料。
石膏是另一种常见的无机胶凝材料，主要用于石膏板、石膏线条、石膏装饰等领域。
它具有耐火性好、隔热性能优异的特点，被广泛应用于建筑装饰领域。
石灰是传统的无机胶凝材料，主要用于生产石灰砂浆、石灰混凝土等材料。
它具有吸湿性强、透气性好的特点，是古代建筑中常用的材料。
无机胶凝材料具有很强的胶凝性能，可以在一定的水和空气条件下，通过化学反应形成坚固的胶凝体。
它们在建筑材料中起着粘结、硬化、耐久等重要作用。
水泥在混凝土中起到粘结骨料的作用，使混凝土具有一定的强度和耐久性；石膏在石膏板中起到胶凝和硬化的作用，使石膏板具有一定的强度和平整度；石灰在石灰砂浆中起到胶凝和粘结的作用，使石灰砂浆具有一定的强度和耐久性。
无机胶凝材料在建筑材料中有着广泛的应用。
水泥混凝土被广泛应用于房屋建筑、道路铺设、桥梁工程等领域，它具有强度高、耐久性好、施工方便等优点；石膏制品被广泛应用于室内装饰、建筑装饰、艺术雕塑等领域，它具有质轻、隔热、隔音等优点；石灰制品被广泛应用于古建筑修复、文物保护等领域，它具有透气、吸湿、抗霉等优点。
综上所述，无机胶凝材料是建筑材料中不可或缺的一部分，它们在建筑领域发挥着重要的作用。
通过对无机胶凝材料的了解，可以更好地选择和使用建筑材料，为建筑工程的质量和安全保驾护航。
希望本文对无机胶凝材料有所了解的读者有所帮助，谢谢阅读！。
工业副产石膏在水泥生产中的应用
工业副产石膏在水泥生产中的应用为了综合利用工业三废材料降低生产成本，很多水泥企业利用脱硫石膏、磷石膏替代天然石膏生产水泥。
在利用的过程中，因脱硫石膏水分含量高、SO3含量波动大等情况，部分出磨水泥出现凝结时间延长和泌水增大的现象，使大家对利用脱硫石膏产生了一些疑虑，现就脱硫石膏、磷石膏、氟石膏这三种工业副产石膏的特点及生产应用做一简单的释疑，以利于此项工作的进一步开展：1 脱硫石膏的应用：1.1 脱硫石膏的产生及特点：脱硫石膏是对含硫燃料（煤、油等）燃烧后产生的烟气进行脱硫净化处理而得到的工业副产石膏。
其形成过程是：用细石灰或石灰石粉形成的料浆通过喷淋的方式洗涤烟气，与烟气中的二氧化硫发生反应生成亚硫酸钙（CaSO3•0.5H2O），然后通入大量空气强制将亚硫酸钙氧化成二水硫酸钙（CaSO4•2H2O）。
进一步经浓缩和离心脱水，最终产物为二水石膏含量较高，残余水量在10~20%的潮湿、松散的细小颗粒，称为脱硫石膏。
脱硫石膏与天然二水石膏的主要矿物都是二水硫酸钙，其物理、化学特征有共同规律，但作为一种工业副产石膏，它具有再生石膏的一些特性，主要是在原始状态、物理性能和化学成分、尤其是杂质成分上与天然石膏有所差别，并含有少量的亚硫酸钙（CaSO3•0.5H2O）。
脱硫石膏的品位较高，但化学成分波动较大。
根据燃烧过程中使用的燃料（特别是煤）和洗涤过程中使用的石灰/石灰石的不同，脱硫石膏中的杂质常有碳酸盐、二氧化硅、氧化镁、氧化铝、氧化钠（钾）等。
在脱硫石膏的应用中因水分大、SO3含量的波动、或亚硫酸钙及某些杂质含量过高时，可能会影响到下道工序的生产控制及产品质量。
1.2 脱硫石膏应用中应注意的两个方面○1脱硫石膏因水分含量高易造成下料不畅，企业在使用中可将脱硫石膏与块状物料（如熟料、煤矸石、炉底渣等，但最好是熟料）按一定比例混合后使用，可有效解决堵仓及下料不畅问题。
有条件的企业要严格控制进厂脱硫石膏的水分，每降低水分1%就等于价格下降1%，同时又便于生产应用和质量控制。
《土木工程材料》课后题 参考答案

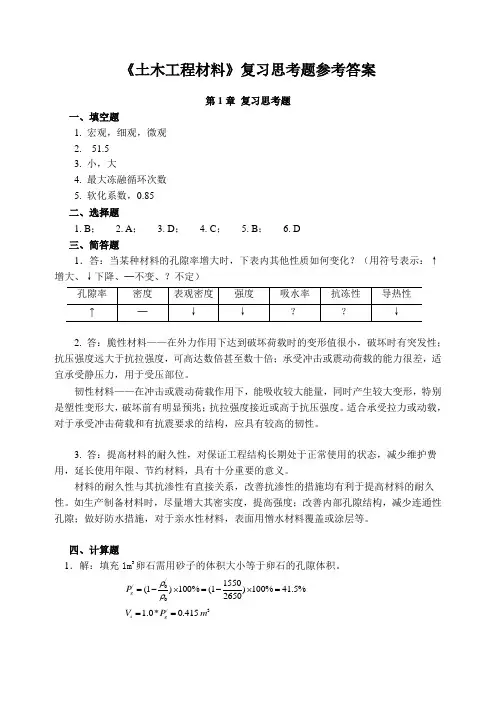

《土木工程材料》复习思考题参考答案第1章 复习思考题一、填空题1. 宏观，细观，微观2. 51.53. 小，大4. 最大冻融循环次数5. 软化系数，0.85二、选择题1. B ；2. A ；3. D ；4. C ；5. B ；6. D三、简答题1．答：当某种材料的孔隙率增大时，下表内其他性质如何变化？（用符号表示：↑增大、↓下降、─不变、？不定）2. 答：脆性材料——在外力作用下达到破坏荷载时的变形值很小，破坏时有突发性；抗压强度远大于抗拉强度，可高达数倍甚至数十倍；承受冲击或震动荷载的能力很差，适宜承受静压力，用于受压部位。
韧性材料——在冲击或震动荷载作用下，能吸收较大能量，同时产生较大变形，特别是塑性变形大，破坏前有明显预兆；抗拉强度接近或高于抗压强度。
适合承受拉力或动载，对于承受冲击荷载和有抗震要求的结构，应具有较高的韧性。
3. 答：提高材料的耐久性，对保证工程结构长期处于正常使用的状态，减少维护费用，延长使用年限、节约材料，具有十分重要的意义。
材料的耐久性与其抗渗性有直接关系，改善抗渗性的措施均有利于提高材料的耐久性。
如生产制备材料时，尽量增大其密实度，提高强度；改善内部孔隙结构，减少连通性孔隙；做好防水措施，对于亲水性材料，表面用憎水材料覆盖或涂层等。
四、计算题1．解：填充1m 3卵石需用砂子的体积大小等于卵石的孔隙体积。
//001550(1)100%(1)100%41.5%2650g P ρρ=-⨯=-⨯= /31.0*0.415s g V P m ==2．一块烧结普通砖的外形尺寸为240mm ⨯115mm ⨯53mm ，吸水饱和后重2940g ，烘干至恒重为2580g 。
将该砖磨细并烘干后取50g ，用李氏瓶测得其体积为18.58 cm 3。
试求该砖的密度、表观密度、孔隙率、质量吸水率、开口孔隙率及闭口孔隙率。
解：砖的密度：350 2.69/18.58m g cm V ρ=== 砖的表观密度：3002580 1.76/2411.5 5.3m g cm V ρ===⨯⨯ 砖的孔隙率：0 1.76(1)100%(1)100%34.6%2.69P ρρ=-⨯=-⨯= 砖的质量吸水率：129402580100%100%14.0%2580m m m w m --=⨯=⨯= 砖的开口孔隙率：360100%24.6%2411.5 5.3k v P w ==⨯=⨯⨯ 砖的闭口孔隙率：34.6%24.6%10.0%b k P P P =-=-=3． 解：① 甲材料的孔隙率：0 1.4(1)100%(1)100%48.1%2.7P ρρ=-⨯=-⨯= 体积吸水率： 0140017%23.8%1000V m w W W ρρ==⨯=② 设乙材料的总体积为1m 3，则吸收水的体积为0.462m 3。
石膏在水泥中的功能
石膏在水泥中的功能石膏在水泥中的功能引言：石膏是一种被广泛应用于建筑和工程领域的材料。
它在许多方面都发挥着重要的作用，其中之一是在水泥中使用。
本文将探讨石膏在水泥中的功能，并对其对混凝土性能和应用方面产生的影响进行评估。
第一部分：石膏在水泥中的应用石膏在水泥中被用作混凝土添加剂和控制剂。
它可以用于控制混凝土的凝结时间、增加流动性、减少开裂和增强强度等方面。
此外，石膏还可通过减少水泥用量和提高混凝土的可持续性，对环境产生积极的影响。
这些应用使得石膏成为一个不可或缺的材料，被广泛应用于建筑和基础设施工程中。
第二部分：石膏对水泥性能的影响1. 控制凝结时间：石膏可用于调节混凝土的凝结时间。
通过控制石膏的添加量，可以延缓或加速混凝土的凝结时间，以适应不同的施工需求。
在施工现场中，这种灵活性对于确保混凝土的良好性能和施工效率至关重要。
2. 提高流动性：石膏在水泥中的加入可以增加混凝土的流动性。
这种增加流动性的效果使得混凝土更容易施工，尤其适用于复杂形状和窄隙的施工场景。
此外，提高流动性还能减少空隙和孔隙的形成，提高混凝土的密实性和强度。
3. 减少开裂：石膏可以减少混凝土的开裂倾向。
这是因为石膏的添加可以控制混凝土的收缩性，减少内部应力的积聚，从而降低了混凝土开裂的风险。
通过减少开裂，石膏提高了混凝土的耐久性和使用寿命。
4. 增强强度：石膏对混凝土的强度发展也有积极的影响。
石膏的添加可以促使水泥颗粒更加均匀地分布，形成更紧密的混凝土结构。
这种优化的结构可以提高混凝土的强度和耐久性，使得混凝土具有更好的承载能力和抗震性。
第三部分：石膏在水泥中的环境影响1. 减少水泥用量：石膏的加入可以降低混凝土中水泥的用量。
由于水泥生产过程中的能耗和碳排放量较高，减少水泥用量能够显著减少对环境的负面影响。
因此，使用石膏作为控制剂可以提高混凝土的可持续性，降低碳足迹。
2. 提高混凝土的可持续性：石膏的使用可以增加混凝土的可持续性。
水泥中石膏掺量的确定
水泥中石膏掺量的确定（讲 稿）所谓石膏适宜掺量，是指能使水泥凝结正常、强度高、安定性良好、比较经济的掺量。
水泥中的石膏组分，不仅是起缓凝作用，加入适量时，还起提高水泥强度、特别是早期强度的作用；但加入过多，则会引起安定性不良，造成水泥石体积膨胀、降低强度。
一、硅酸盐水泥的水化、硬化和水化性能：水泥的水化过程很复杂，可用下图简单表示：C 3S β- C 2S C 3A 石膏 C 4AF[次 快 C 3SH X （水化C 3S ） C-S-H 凝胶 （C/S ≈） C [介稳态，无石膏时导致瞬凝]C-S-H 凝胶3(A , F)⋅3C s ⋅H 32 C 4 (A , F) H 13 （C/S=~） 铝、铁钙矾石AFt) （水化铝、铁酸钙 Aft ，针状，称钙矾石；放热） 固溶体）[介稳态] [慢] [当SO [ C ⋅H 12 C 3(A , F) ⋅C (单硫型水化硫铝酸钙Afm ，六方片状) (铁置换AFm 固溶体) 水化硅酸钙 C 3AH 6 C 3A ⋅（C s ⋅CH ）⋅H 12 C 3(A , F) ⋅（C s ⋅CH ）⋅H 12 C 3 (A , F) H ４ （微 晶体 ） （水 化铝 酸钙 晶体 ） （水 化固 溶体 ） （水 化固 溶体 ） （水酸钙化铝固溶、铁体）图中缩写注：C m SH n－水化硅酸钙，m、n为克分子数； C s－水化硫酸钙；H w――结合水，w为水克分子数； CH－氢氧化钙；(A , F)－铁与铝间比例不定的固溶成分；粗体－主要水化产物。
图1 水泥的水化过程示意图水泥加水后，C3A立即发生反应，C3S 和C4AF也很快水化，而C2S则水化较慢。
电镜观察，可见几分钟后在水泥颗粒表面生成钙矾石(AFt)针状晶体、无定形的水化硅酸钙（C-S-H）以及Ca(OH)2或水化铝酸钙等六方板状晶体。
由于钙矾石不断生长，使液相中SO离子逐渐减少并在耗尽后，就会有单硫型水化硫铝（铁）酸钙出现(AFm)。
水泥中石膏的作用
水泥中石膏的作用
水泥中石膏的作用
水泥是建筑材料中的重要组成部分，而石膏是常见的辅助材料之一。
在水泥生产过程中，石膏被添加到水泥中起到了重要的作用。
本文将
从以下几个方面介绍水泥中石膏的作用。
一、调节水泥硬化时间
在生产过程中，为了控制水泥的硬化时间，通常需要添加适量的石膏。
这是因为在水泥硬化过程中，其反应速率非常快，容易导致混凝土早
期强度过高而影响其性能。
而加入适量的石膏可以延缓水泥反应速率，使其具有更好的可操作性和稳定性。
二、改善混凝土工作性能
添加适量的石膏可以改善混凝土工作性能。
具体来说，它可以提高混
凝土流动性，并降低粘度和表面张力。
这使得混凝土更易于施工和加工，并且可以提高混凝土抗裂性和耐久性。
三、促进水泥晶体生长
在硬化过程中，石膏可以促进水泥晶体的生长。
这是因为石膏可以作为催化剂，促进水泥反应过程中的化学反应。
这些反应可以帮助水泥晶体更快地生长，并且可以提高混凝土的强度和耐久性。
四、防止水泥凝结
在水泥生产过程中，石膏还可以防止水泥凝结。
具体来说，石膏可以与水泥中的铝酸盐反应生成硬化物质，并降低其溶解度。
这使得混凝土更加稳定，并且可以避免出现不必要的缩孔和裂缝。
总之，添加适量的石膏对于改善混凝土性能、延缓硬化时间、促进晶体生长和预防凝结都起到了非常重要的作用。
在实际施工中，我们需要根据具体情况来选择合适的添加量，并且注意掌握好施工技术，以确保混凝土质量和建筑安全。
普通硅酸盐水泥主要成分
普通硅酸盐水泥主要成分普通硅酸盐水泥是一种常见的建筑材料，广泛应用于房屋建筑、桥梁、道路等工程中。
它的主要成分包括水泥熟料、矿渣、石膏和适量的混合料。
下面将详细介绍普通硅酸盐水泥的主要成分。
1. 水泥熟料:水泥熟料是普通硅酸盐水泥的主要成分之一。
它是一种粉状物质，由石灰石、粘土和其他辅助原料经过破碎、混合、煅烧等工艺制成。
水泥熟料中主要含有三种化合物，分别是三钙硅酸盐(C3S)、二钙硅酸盐(C2S)和三钙酸铝盐(C3A)。
这些化合物在水的作用下会发生水化反应，生成胶凝体，从而使水泥具有胶结性。
2. 矿渣:矿渣是普通硅酸盐水泥的另一个重要成分。
矿渣是指冶金、炼钢等工业过程中产生的废渣，如矿石熔炼时产生的矿石渣、高炉炉渣等。
矿渣中含有一定的硅酸盐和铝酸盐，可以参与水化反应，增加水泥的强度和抗压性能。
同时，矿渣还可以改善水泥的耐久性和抗裂性能。
3. 石膏:石膏是普通硅酸盐水泥中的一种重要添加剂。
它是一种无机盐，主要由硫酸钙(CaSO4)组成。
石膏的添加可以调节水泥的凝结时间和凝固速度，提高水泥的可用性和工艺性能。
石膏还可以改善水泥的耐久性和抗裂性能，减少水泥的收缩和开裂。
4. 混合料:混合料是指将一些其他材料与水泥熟料混合使用的一种方式。
常见的混合料包括矿渣粉、石灰石粉、煤灰等。
混合料的添加可以改善水泥的性能，如提高水泥的抗压强度、改善水泥的耐久性和抗裂性能等。
混合料的使用还可以减少水泥的用量，降低工程成本，对环境保护也有一定的意义。
普通硅酸盐水泥的主要成分包括水泥熟料、矿渣、石膏和适量的混合料。
这些成分相互作用，通过水化反应形成胶凝体，使水泥具有良好的胶结性能和强度。
普通硅酸盐水泥在建筑工程中具有广泛的应用，可以满足不同工程的需求，并具有较好的耐久性和抗裂性能。
在实际应用中，还可以根据具体需求进行配方设计，以获得更好的性能和效果。
