基坑支护施工组织设计方案
基坑支护施工方案(一)

基坑支护施工方案(一)
简介
基坑支护是在地面上开挖形成基坑时,为了防止土体塌方和保证人员和设备安全而采取的支护措施。
本文将介绍基坑支护的施工方案。
设计要求
1.基坑深度为XX米。
2.基坑周边有大型建筑物需要保护。
3.施工期限为XX个月。
4.地质条件为XX。
施工方法
地面准备
1.清理施工现场,确保周围建筑物和道路畅通。
2.绘制基坑支护的设计图纸,明确支护结构和施工工艺。
地下施工
1.使用挖掘机按照设计要求挖掘基坑。
2.定期进行地下水位监测,根据水位情况调整排水设施。
支护结构安装
1.安装支撑结构,包括钢支撑、混凝土支撑等,确保支撑牢固。
2.检查支撑结构的垂直度和平整度,进行必要的调整。
地下水处理
1.进行地下水排泄和处理,避免水压过大影响基坑稳定性。
2.使用排水设备,控制基坑中的水位,确保施工安全。
施工安全
1.施工现场设置安全警示标志和隔离带,保证施工人员和周围群众的安
全。
2.定期进行安全会议,加强施工人员的安全意识,确保施工过程中无事
故发生。
施工质量控制
1.对支护结构的安装进行质量检查,确保结构牢固。
2.定期进行施工过程的检查,及时发现并解决问题。
总结
基坑支护施工是一个复杂的过程,需要严格按照设计要求和安全标准进行施工。
只有在保证质量和安全的前提下,才能顺利完成基坑支护工程。
希望通过本文的介绍,能为基坑支护施工提供一定的参考和借鉴。
基坑支护施工组织设计

XXX项目基坑支护工程施工组织设计XXXX二O一四年七月目录1。
前言 (3)1.1 工程概况 (3)1。
2 工程内容 (3)1.3 编制依据及原则 (3)1.4 设计概况 (4)2。
施工组织机构配备 (6)2。
1 施工队伍组织 (6)2.2 施工组织机构 (7)2。
3 岗位责任制 (7)3。
施工总体安排及主要施工工艺方法 (10)3。
1总体安排 (10)3.2土方施工方案 (10)3。
3土钉墙施工方法 (13)3.4旋挖灌注桩施工 (15)3。
5 混凝土梁换撑施工 (20)3.6桩侧挂网喷砼施工 (22)3.7预应力锚索施工 (22)3.8 压密注浆施工 (22)3.9雨季施工措施 (26)3.10降水排水措施 (27)3。
11 基坑变形观测及变形应对措施 (27)4。
质量管理体系和保证措施 (29)4.1 质量目标 (29)4.2 工程质量保证体系 (30)4。
3 工程质量控制流程 (31)4。
4 工程质量保证措施 (31)4。
5 施工过程中质量检验 (32)5。
安全管理体系与措施 (34)5.1 安全生产管理目标 (34)5。
2 安全生产管理体系 (34)5.3 安全生产措施 (34)5.4 安全用电措施 (36)5.5 土方开挖安全环保管理计划 (37)6。
工程进度计划与措施 (38)6。
1 施工进度目标 (38)6.2工程进度计划 (38)6。
3 工期保证措施 (38)7。
施工平面布置 (40)7。
1 施工现场总平面布置 (40)7。
2 现场排水系统 (40)7.3 施工用水 (40)7.4 施工用电 (41)8。
资源配备计划 (41)8。
1 项目法施工 (41)8。
2 劳动力安排计划 (42)8。
3 施工机械安排及进场计划 (43)9。
施工重点和难点及保证措施 (44)9.1重点、难点分析 (44)9。
2针对重点、难点采取的措施 (44)10。
原始资料的整理及竣工报告编制 (46)附录:附图:施工进度计划横道图1。
基坑支护施工组织设计

目录第一部份、编制依据7一、本方案的设计、编制依据7二、本方案编制主要引用的规范及标准8第二部份、总论9一、工程概况91.工程地理位置及建设概况92.本工程主要估算工程量93.工程地质概况94.水文地质概况13二、工程内容概述131.本次投标所含工程内容132.完成投标内容所必需的其他施工内容13第三部份、方案设计概述14一、本工程主要特点、技术难点和应对措施141.本工程主要特点142.工程技术难点和要点143.应对措施及解决方案15二、基坑降水方案设计161.设计条件162.基坑降水方案设计163.降水井保护措施184.地下水资源再利用185.基坑周边设施的安全与防护19三、基坑护坡方案设计191.设计条件193.基坑周边地下设施及古树的保护234.基坑支护设计总则245.桩间土支护设计24四、基坑土方开挖方案设计251.基坑土方施工步骤252.基坑土方道路设计263.土方作业设计264.地下障碍物处理275.平均日出土量的设计参数286.夜间土方车辆疏散措施287.场内道路、基坑内道路和坡道的形成288.雨后及挖运黏性土的土方施工299.坡道残存土方的处理29五、基坑位移观测方案设计301.基坑观测目的302.基坑监测内容303.监测标准及监测仪器304.监测点的布置31六、监测基本方法311.坡顶水平位移监测312.沉降观测313.水位监测324.监测周期及报告325.通过监测建立预警系统33七、主要工程量统计331.暂时设施332.基坑土方333.基坑降水345.基坑边坡支护(预应力锚杆) 366.喷锚土钉墙37第四部份、施工总体计划部署38一、施工部署381.各工序作业的投入时机的安排及施工总体部署382、塔吊设置方案40二、施工总平面布置411.施工总平面布置原则412.施工总平面具体布置41第五部份、施工组织设计42一、暂时设施421.场地内施工道路设施422.临建设施及办公场所423.施工机械、材料堆放434.施工人员食、住所安排435.暂时用水、用电设施436.消防设施规划447.施工人员、设备的退场44二、前期准备441.施工准备442.施工测量与保护453.施工人员、设备进场474.施工设备进场47三、施工组织471.项目经理部472.施工组织50四、施工管理501.工程项目目标502.项目管理513.项目管理体系524.主要管理措施525.项目部提供条件536.项目管理制度547.本工程项目管理工作特点及工作重点55五、施工计划561.施工设备计划562.施工人员计划573.主要材料供应计划584.材料检验计划585.施工用水、用电计划596.施工进度计划61六、施工技术611.施工工艺612.施工技术措施68八、工期保证措施771.工期目标772.阶段性工期目标773.工期保证措施774.冬、雨期施工措施79九、降低成本措施801.降低成本目标802.降低成本措施81十、意外突发现象的应急预案821.预防降水可能引起的地面沉降的措施822.基坑支护异常情况的处理82第六部份、对周边环境的保护措施84一、对周边环境的污染防治841.对现场周边环境的摸底和了解842.对周边环境的保护措施84二、对周边建造、树木的保护84三、防止扰民及民扰措施84四、与各管理部门的工作协调85第七部份、施工质量管理87一、施工质量计划目标87二、施工质量保证措施871.质量创优管理体系872.质量创优保证措施883.项目质量创优计划914.组织保证措施915.创优过程执行程序926.施工过程管理控制927.现场机械管理948.现场料具管理949.文件和资料的管理94第八部份、安全、文明施工96一、现场文明施工总体要求961.文明施工管理目标962.建立健全岗位责任制963.文明施工管理机构及运行程序96二、文明施工管理981.环境管理体系982.施工现场控制扬尘措施993. 施工现场防止水污染措施994.施工现场防噪声污染措施1005. 施工现场卫生防疫措施1006.现场垃圾采集与销纳100三、安全生产责任制1011.安全生产管理目标1012.安全生产责任制1013.安全教育1014.安全检查制度1015.工程安全防护措施1026.基坑周边防护105四、消防保卫1061.施工现场保卫1062.施工现场消防107第九部份、深基坑施工作业安全、技术要求109一、深基坑安全、技术要求1091.基坑施工作业要求109二、深基坑正常使用安全技术1091.基坑降水设施的使用与维护1092.基坑支护设施的使用与维护110第十部份、工程移交与后期服务111一、工程移交1111.工程移交1112.移交步骤1113.对外关系的移交1114.坐标点的移交1125.施工技术资料的移交112二、与总承包单位的交叉施工112三、土方工程项目部与业主单位、监理单位、设计院和总包单位的关系113四、服务1131.坚持以“三服从”原则为业主服务1132.定期回访制度1133.服务项目内容及范围1144.服务措施114附件1:施工进度计划表118附件2:设计方案图纸119~135附件3: 设计计算书136~155一部份、编制依据一、本方案的设计、编制依据本工程施工组织设计是根据本项工程的招标文件及国家现行设计、施工规范、规程、行业标准等进行设计和编制的,主要依据下列文件:1.报价邀请人某有限公司提供的:“× ×项×目”土方、护坡及降水工程《报价邀请文件》(二零零四年七月)。

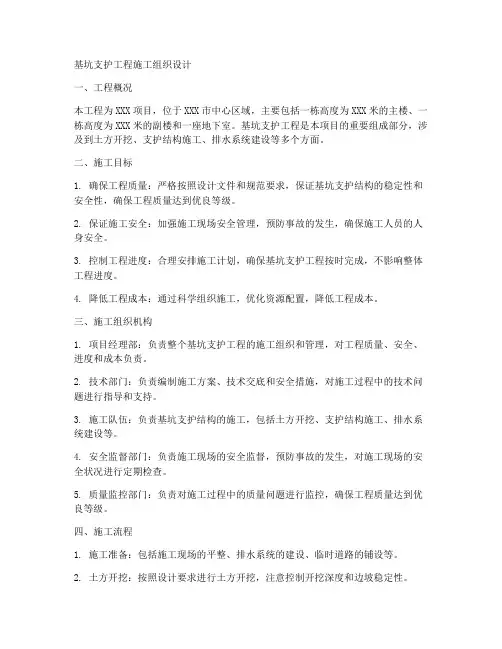

基坑支护工程施工组织设计

基坑支护工程施工组织设计一、工程概况本工程为XXX项目,位于XXX市中心区域,主要包括一栋高度为XXX米的主楼、一栋高度为XXX米的副楼和一座地下室。
基坑支护工程是本项目的重要组成部分,涉及到土方开挖、支护结构施工、排水系统建设等多个方面。
二、施工目标1. 确保工程质量:严格按照设计文件和规范要求,保证基坑支护结构的稳定性和安全性,确保工程质量达到优良等级。
2. 保证施工安全:加强施工现场安全管理,预防事故的发生,确保施工人员的人身安全。
3. 控制工程进度:合理安排施工计划,确保基坑支护工程按时完成,不影响整体工程进度。
4. 降低工程成本:通过科学组织施工,优化资源配置,降低工程成本。
三、施工组织机构1. 项目经理部:负责整个基坑支护工程的施工组织和管理,对工程质量、安全、进度和成本负责。
2. 技术部门:负责编制施工方案、技术交底和安全措施,对施工过程中的技术问题进行指导和支持。
3. 施工队伍:负责基坑支护结构的施工,包括土方开挖、支护结构施工、排水系统建设等。
4. 安全监督部门:负责施工现场的安全监督,预防事故的发生,对施工现场的安全状况进行定期检查。
5. 质量监控部门:负责对施工过程中的质量问题进行监控,确保工程质量达到优良等级。
四、施工流程1. 施工准备:包括施工现场的平整、排水系统的建设、临时道路的铺设等。
2. 土方开挖:按照设计要求进行土方开挖,注意控制开挖深度和边坡稳定性。
3. 支护结构施工:根据设计文件进行支护结构的施工,包括锚杆、喷锚、支撑等。
4. 排水系统施工:施工过程中要注意排水系统的建设,防止水浸泡基坑。
5. 施工监测:对基坑支护结构的稳定性、周围环境的变化等进行监测,及时发现问题并采取措施。
6. 施工收尾:工程完成后进行验收,确保工程质量达到优良等级。
五、施工措施1. 质量措施:严格把控原材料的质量,对施工过程中的质量问题进行及时处理。
2. 安全措施:加强施工现场的安全培训,定期进行安全检查,配备齐全的安全设施。
基坑支护施工组织设计

基坑支护施工组织设计施工专项方案编制人:审核人:审批人:南京桥新建设第一章工程概况 (3)一、工程简况二、基坑支护结构说明三、工程地质条件及水文地质条件四、施工专项方案的编制依据五、工程质量、安全、文明治理目标第二章施工预备 (6)第三章施工部署 (10)一、施工现场平面布置二、管线爱护与处理三、要紧机械设备配置四、组织机构第四章施工方法与施工技术及组织措施 (11)一、支护结构施工顺序二、支护桩施工技术措施三、钢管土钉墙及面层施工技术措施四、土方开挖施工技术措施五、基坑开挖中的安全监测六、应变、应急预案七、支护结构施工及土方开挖有关要求第五章施工质量保证措施 (27)一、质量保证体系二、质量保证措施三、材料试验四、技术治理与质量标准五、施工现场治理六、夜间施工措施七、雨期施工保证措施第六章施工进度打算安排 (43)一、施工进度打算二、工期保证措施第七章安全文明施工及环保措施 (45)一、安全施工保证措施二、施工现场文明生产要求三、文明施工措施四、降低环境污染的措施第一章工程概况一、工程简况1、江苏生命科技创新园D6工程位于南京市仙林新市区纬地路9号,江苏生命科技创新园园区内,生命科技创新园位于仙林新市区白象片区内,东临元化路,南临纬地路、毗邻南京大学的仙林校区,西侧为西山变电站,北临齐民西路。
本工程系由南京仙林生命科技创新园进展投资拟建项目,总建筑面积59313.37平方米。
其中:地上建筑面积50178.37平方米、地下建筑面积9135平方米。
由南京市建筑设计研究院有限责任公司设计,江苏建材地质工程勘察院,。
结构层次为地下一层.依照基坑挖土深度、周边环境情形及相关规范规定,本基坑. 安全等级为二级基坑。
本基坑支护工程±0.00相当于绝对高程18.6M。
基坑支护由江苏省建苑岩土工程勘察设计。
二、本基坑支护结构说明1、支护结构体系整个基坑采纳放坡土钉的支护形式。
基坑东侧及北侧地势较高,基坑实际挖深较深故采纳三级放坡加土钉支护;其余侧采纳二级放坡加土钉支护。
基坑支护施工组织设计

基坑支护施工组织设计基坑支护施工组织设计1. 项目背景1.1 项目概述1.2 工程位置及场地情况1.3 工程特点1.4 施工目标2. 施工单位及人员组织2.1 施工单位概述2.2 施工人员组织结构2.3 人员职责和权限3. 基坑支护设计方案3.1 基坑支护方案选择原则3.2 基坑开挖施工方法3.3 支护结构设计原则3.4 支护材料选用及数量3.5 支护施工工艺流程4. 施工机械设备及工具4.1 施工机械设备清单4.2 工具及仪器设备清单4.3 施工机械设备管理与维护5. 施工布置及安全措施5.1 施工布置平面图5.2 施工人员及车辆出入口规划 5.3 施工现场标示与警示5.4 暂时设施建设及管理5.5 安全生产措施与应急预案6. 施工时间计划6.1 总体施工时间计划6.2 分步骤详细施工时间计划6.3 关键节点控制及协调7. 资源需求与管理7.1 施工材料需求及供应计划7.2 施工设备与机械使用计划7.3 人力资源需求及管理计划7.4 资源节约与回收措施8. 质量控制与检验8.1 质量控制目标与原则8.2 施工过程质量控制措施8.3 施工质量检验与验收标准8.4 施工质量整改措施9. 环境保护措施9.1 环境保护政策及法律法规要求 9.2 施工对环境的影响评估9.3 环境监测与管理措施9.4 废弃物处理与回收利用10. 施工费用预算与成本控制10.1 施工费用预算编制原则10.2 施工费用预算组成及计算方法 10.3 成本控制与管理措施10.4 变更管理与费用调整11. 风险评估与安全预防11.1 施工风险评估与防控措施 11.2 施工现场安全管理制度 11.3 施工安全事故应急预案11.4 安全检查与整改措施12. 进度管控与项目管理12.1 进度监测与预警机制12.2 施工进度控制方法12.3 项目管理与协调机制12.4 项目问题解决与沟通机制13. 文档编号与修订记录14. 附件列表:- 附件1:基坑支护施工方案 - 附件2:支护材料技术参数 - 附件3:施工机械设备清单 - 附件4:安全生产管理制度- ...(根据实际情况展开)15. 法律名词及注释:- 法律名词1:定义和解释- 法律名词2:定义和解释- 法律名词3:定义和解释- ...(逐条列出法律名词及注释)。
基坑支护施工组织设计方案方案

深基坑支护方案编制:_________________校核:__ ______________ 批准:____________ ____编制单位:编制日期:目录第一章工程简况及编写依据一、工程简况二、施工组织设计编写依据第二章工程组织机构及人员组成一、工程组织机构二、工程经理部的人员组成三、主要管理人员岗位职责第三章施工部署及进度计划一、施工时间段段划分二、施工部署及进度计划三、单桩成桩作业工序四、施工进度计划的保障措施第四章施工准备一、施工总平面布置二、施工场地三通一平三、临建设施布设四、主要机械进场计划五、劳动力安排计划六、技术准备七、测量放线第五章旋挖钻孔灌注桩施工方案一、施工工艺流程二、成孔施工方案及技术措施三、钢筋笼制安施工方案及技术措施四、成桩施工方案及技术措施五、凿桩头施工方案及时措施第六章冠梁、锚杆、喷砼施工一、测量放线二、土方开挖三、钢筋工程施工方法四、冠梁钢筋质量验收五、冠梁模板工程六、砼分项工程七、锚杆加固八、喷锚支护第七章基坑内排水综合处理一、降水施工技术措施二、明沟集水井排水施工方案第八章旋挖机施工质量技术控制措施一、坍孔预防与处理措施二、孔斜预防与处理措施三、掉笼、浮笼事故预防与技术措施四、卡管、堵管事故预防与技术措施第九章工程质量保证体系及确保质量的主要措施一、工程质量保证体系二、质量检查程序和质量控制三、工程质量的保证措施第十章施工监测一、监测目的二、监测工程和监测数据三、监测点布局四、监测仪器性能五、监测基本要求六、监测频率七、检测质量保证措施第十一章安全文明生产保证体系及主要措施一、安全生产保证体系及主要措施二、文明施工主要措施第十二章环境保护保证措施一、防尘措施二、防噪音扰民措施三、废物控制处理措施第十三章基坑应急抢险预案一、组织机构和应急小组成员职责、联系方式二、应急小组成员职责三、可能的险情及针对性应急处理措施四、抢险物资准备第十四章支护竣工资料整理及归档一、施工质量管理、支护竣工验收综合资料二、工程质量控制资料三、分项工程检验批质量验收资料四、施工图纸类资料第一章工程简况及编写依据一、工程简况xx位于xx,高99.9M,为框剪结构,属垅岗地貌,场区局部起伏较大,实测各勘点高程介于23.95-27.96M之间。
基坑支护施工组织设计方案

基坑支护施工方案一、工程概况××花苑三期工程由1~4号楼组成建筑面积为198000m2,四栋高层,大型地下车库,面积为23000m2,场地内自然地坪标高为4.3m左右,3号楼基坑挖深为2.7m,其他三栋基坑深为~5.5m左右,局部集水坑深达8.5 m~9.0m。
3号楼采取1︰1放坡,开挖前进行井点降水;4号楼基坑外侧采取水泥土深层搅拌桩加局部土钉支护,内侧采纳1︰1放坡,另做混凝土护坡;1~2号楼局部做深层搅拌桩,其余为1∶1放坡施工。
地下车库外侧为深层搅拌桩围护。
二、水文地质情形本工程坑底位于③2层灰色淤泥质粉质粘土中,该层夹有薄层粉砂及透镜体。
该土层含水量高,孔隙比大,土质相对不稳固。
在浅层承压水作用下易产生流砂及涌土现象,其垂直向的渗透系数达10-4cm/s数量级,远大于④层土10-6cm/s数量级。
④层的灰色淤泥质粘土层为高紧缩性土,紧缩系数,a01-02>,该土层可视为不透水层。
选择④层淤泥质粘土层作深层搅拌桩的止水帷幕,就能够够有效切断地下水的渗透途径,同时在基坑内配合明排水,就能够够有效避免坑底土体的隆起及涌土流砂现象。
三、水泥土围护墙的设计、计算方式1.设计参数(1)基坑围护采纳宽、8m深的深层搅拌桩,采纳格栅式结构,局部基坑深8.5m,采纳深层搅拌+五排土钉支护。
(2)地下车库围护结构采纳3.2m宽、7.5m深的深层搅拌桩,采纳格栅式结构。
(3)本工程采纳双头止水深层搅拌桩,横向间距为500mm,采纳425一般硅酸盐水泥,掺量为12%,水灰比。
(4)盖梁为20cm厚混凝土,钢筋网为单层双向Φ12@200。
(5)超过24h的施工冷缝采纳二喷三搅的施工工艺。
(6)在成桩15d后水泥土强度达到50%时方可开挖。
2.水泥土围护墙设计验算方式(1)主动土压力强度标准值的计算方式当坑外地表面为水平面,基坑围护墙背为竖直面时,由土体本身产生的主动土压力强度标准值e ak和由地表面均布荷载作用产生的主动土压力强度标准值e aqk,可按以下公式计算:ak aqkakaii akkq ekckhe=-∑=2)(γ式中e ak——计算点处由土体本身产生的主动土压力强度标准值(kPa),当e ak< 0时,一样取e ak=0;e aqk——计算点处由地表面均布荷载产生的主动土压力强度标准值(kPa);γi——计算点以上各层土的重度(kN/m3),地下水位以上土层取天然重度;地下水位下土层取浮重度;h i ——计算点以上各层土的厚度(m );q k ——坑外地表面均布荷载标准值(kN/m 2),应按实际情形取值,通常可按20kN/m2试算;k a ——计算点处土的主动土压力系数,取)245(tan 2ka k ϕ-=o ; φk ——计算点处土的内摩擦角标准值(o ),一样情形下按直剪固快实验的峰值平均值确信;c k ——计算点处土的粘聚力标准值(kPa ),一样情形下按直剪固快实验的峰值确信。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
(此文档为Word格式,下载后可以任意编辑修改!)文件备案编号:施工方案工程名称:编制单位:编制人:审核人:批准人:编制日期:年月日基坑支护施工方案一、工程概况××花苑三期工程由1~4号楼组成建筑面积为198000m2,四栋高层,大型地下车库,面积为23000m2,场地内自然地坪标高为4.3m左右,3号楼基坑挖深为2.7m,其他三栋基坑深为5.0~5.5m左右,局部集水坑深达8.5 m~9.0m。
3号楼采取1︰1放坡,开挖前进行井点降水;4号楼基坑外侧采取水泥土深层搅拌桩加局部土钉支护,内侧采用1︰1放坡,另做混凝土护坡;1~2号楼局部做深层搅拌桩,其余为1∶1放坡施工。
地下车库外侧为深层搅拌桩围护。
二、水文地质情况本工程坑底位于③2层灰色淤泥质粉质粘土中,该层夹有薄层粉砂及透镜体。
该土层含水量高,孔隙比大,土质相对不稳定。
在浅层承压水作用下易产生流砂及涌土现象,其垂直向的渗透系数达10-4cm/s数量级,远大于④层土10-6cm/s数量级。
④层的灰色淤泥质粘土层为高压缩性土,压缩系数,a01-02>0.5MPa-1,该土层可视为不透水层。
选择④层淤泥质粘土层作深层搅拌桩的止水帷幕,就可以有效切断地下水的渗透途径,同时在基坑内配合明排水,就可以有效防止坑底土体的隆起及涌土流砂现象。
三、水泥土围护墙的设计、计算方法1.设计参数(1)基坑围护采用3.2m宽、8m深的深层搅拌桩,采用格栅式结构,局部基坑深8.5m,采用深层搅拌+五排土钉支护。
(2)地下车库围护结构采用3.2m宽、7.5m深的深层搅拌桩,采用格栅式结构。
(3)本工程采用双头止水深层搅拌桩,横向间距为500mm,采用425普通硅酸盐水泥,掺量为12%,水灰比0.5。
(4)盖梁为20cm厚混凝土,钢筋网为单层双向Φ12@200。
(5)超过24h的施工冷缝采用二喷三搅的施工工艺。
(6)在成桩15d后水泥土强度达到50%时方可开挖。
2.水泥土围护墙设计验算方法(1)主动土压力强度标准值的计算方法当坑外地表面为水平面,基坑围护墙背为竖直面时,由土体本身产生的主动土压力强度标准值e ak和由地表面均布荷载作用产生的主动土压力强度标准值e aqk,可按下列公式计算:ak aqkakaii akkq ekckhe=-∑=2)(γ式中e ak——计算点处由土体本身产生的主动土压力强度标准值(kPa),当e ak<0时,一般取e ak=0;e aqk ——计算点处由地表面均布荷载产生的主动土压力强度标准值(kPa );γi ——计算点以上各层土的重度(kN/m 3),地下水位以上土层取天然重度;地下水位下土层取浮重度;h i ——计算点以上各层土的厚度(m );q k ——坑外地表面均布荷载标准值(kN/m 2),应按实际情况取值,通常可按20kN/m 2试算;k a ——计算点处土的主动土压力系数,取)245(tan 2k a k ϕ-=o ; φk ——计算点处土的内摩擦角标准值(o ),一般情况下按直剪固快试验的峰值平均值确定;c k ——计算点处土的粘聚力标准值(kPa ),一般情况下按直剪固快试验的峰值确定。
(2) 被动土压力强度标准值的计算方法当坑内地表面为水平面,基坑围护墙面为竖直面时,由土体本身产生的被动土压力强度标准值e pk ,可按下式计算:ph k p i i ak k c k h e 2)(+∑=γ式中 e pk ——计算点处由土体本身产生的被动土压力强度标准值(kPa );k p ,k ph ——计算点处土的被动土压力系数,取:2cos sin )sin(1cos ⎥⎥⎦⎤⎢⎢⎣⎡+-=δϕδϕϕk k k K p 222]sin(-[1 cos cos δϕδϕ+=k ph k K式中,δ为计算点处地基土与围护墙面的摩擦角(o )。
取δ=(2/3~3/4)φk ,且δ≤20°;无坑内降水措施时,取δ= 0。
(3) 由土体本身产生的静止土压力强度标准值和由地表面均布荷载作用产生的静止土压力强度标准的计算方法当坑外地表面为水平面,基坑围护墙背为竖直面时,由土体本身产生的静止土压力强度标准值e 0k 和由地表面均布荷载作用产生的静止土压力强度标准值e oqk ,可按下列公式计算:o k qk oi i k k q e k h e =∑=00)(γ式中 e 0k ——计算点处由于土体本身产生的静止土压力强度标准值(kPa );e 0qk ——计算点处由地表面均布荷载产生的静止土压力强度标准值(kPa );k 0 ——计算点处土的静止土压力系数,宜由试验确定。
当无试验条件时,也可采用经验公式k 0=1–sin φ’k 计算;φ’k ——计算点处土的有效内摩擦角标准值(0),宜由慢剪或三轴固结不排水剪切试验确定。
(4) 水泥土围护和板式支护基坑,按承载能力极限状态验算基坑开挖后地基土的抗渗流(或抗管涌)稳定性时,应满足下式:eG i RS o +-=≤111s s γγγ 式中 γo ——结构重要性系数,按2.0.4条和10.1.7条规定执行,一般可取1.0;γs ——渗流作用分项系数,取1.05;γRS——渗流抗力分项系数,取2.0;i ——坑内渗流出口平均水力坡降,取 Bh h h i w ++=)(5.121 B ——基坑围护墙防渗帷幕墙的厚度(m );h 1,h 2——分别为坑外和坑内计算地下水位距围护墙防渗帷幕墙底面的深度(m );G s ——坑底标高处地基土的比重;e ——坑底标高处地基土的天然孔隙比。
(5) 地基土中埋藏有承压含水层,需验算基坑开挖后坑内地基土抗承压水头的稳定性时,应满足下式:czk Ry wyk y o p p γγγ1≤式中 γy ——承压水作用分项系数,取1.05;γRy ——承压水抗力分项系数,取1.0;p wyk ——承压水压力标准值(kPa ),由工程勘察试验确定;p czk ——坑底至承压含水层顶板间覆盖土层的自重标准值(kN/m 2),地下水位以下按饱和重度计算。
(6) 水泥土围护和板式支护基坑,按承载能力极限状态验算基坑开挖后坑内基土抗隆起的稳定性时,应满足下式(图1))(1])([2c k q RL k Q o l G N c DN q D h +≤++γγγγγ式中 γG ——土体自重分项系数,取1.0;γ1——坑外地表至围护墙底各土层天然重度(kN/m 3),按土层厚度的加权平均取用;γ2——坑内开挖面以下至围护墙底各土层天然重度(kN/m 3),按土层厚度的加权平均值取用;h 0——围坑开挖深度(m );D ——围护墙在基坑开挖面以下的入土深度(m );γQ ——坑外地表分布荷载分项系数,取1.0;γRL——隆起抗力分项系数,取2.0;N q ,N c ——地基土的承载力系数,根据围护墙底的基土特征,按下式计算:kN N k k N q c q ϕϕϕπtan /)1()245(tan e o 2tan -=+⋅=C k , φk ——分别为围护墙底以下地基土粘聚力标准值(kPa )和内摩擦角标准值(o ),一般情况下按直剪固快试验的峰值平均值确定。
(7) 水泥土围护、板式支护和放坡开挖基坑,按承载能力极限状态算基坑开挖后墙体或边坡与地基整体滑动稳定性时,一般按通过墙底或坡底的圆弧滑动面计算。
当墙底或坡底以下有软弱夹层时,尚应按实际可能发生的非圆弧滑动面验算。
当按总应力法确定地基土抗剪强度并采用简单条分法验算圆弧滑动面上的整体滑动稳定性时,应满足下式(图2):]tan cos )([1]sin )([ki w b q L w b q i ki i ki i cki RZ i ki i ki GQ o ϕαγαγγ+∑+∑≤+∑式中 γGQ ——综合分项系数,取1.0;γRZ ——圆弧滑动抗力分项系数,最小值取1.3,由试算确定;q ki ——第i 条分的地表均布荷载的标准值(kN/m 2),以及基坑影响范围内的建筑物荷载标准值;b i ——第i 条分的分条宽度(m );W ki ——第i 条分的自重标准值(kN ),无渗流作用时,坑内地下水位以上部分采用围护墙体重度或基土天然重度计算,坑内地下水位以下部分采用浮重度计算;有渗流作用时,应考虑渗流力作用,计算上式左边(滑动力矩)时,坑外地下水位以下部分至坑内地下水位以上部分采用饱和重度计算;计算上式或右边(抗滑动力矩)时,均采用浮重度计算;αi ——第i 条分的弧线中点切线与水平线的夹角(°);C ki ,φki ——分别为第i 条分的滑动面上地基土的粘聚力标准值(kPa )和内摩擦角标准值(°);L i ——第i 条分的弧长(m ),L i = b i /cos αio图2-1-9-1 坑内地基士抗隆起稳定计算图式图2-1-9-2 圆弧滑动稳定计算图式(8) 水泥土围护墙结构按承载能力极限状态验算抗倾覆稳定性时,应满足下式:)(1)(pk GK RQ Eqk EK l o M M M M Q +≤+γγγγ式中 γl ——侧压力分项系数,取1.1;M Ek ——坑外土体侧压力对墙底前趾的倾覆力矩标准值(kN·m);γQ ——地表分布荷载分项系数,取1.0;M Eqk ——坑外墙后地表面分布荷载所产生的侧压力对墙底前趾的倾覆力矩标准值(kN·m);γRQ ——倾覆抗力分项系数,取1.05;M Gk ——水泥土围护墙(包括水泥土搅拌桩墙体和格栅内地基土)的自重对墙底前趾的稳定力矩标准值(kN·m);M pk ——坑内墙前被动侧压力对墙底前趾的稳定力矩标准值(kN·m)。
(9) 水泥土围护墙结构按承载能力极限状态验算沿墙底面的抗滑动稳定性时,应满足下式:)tan (1) ( 01o pk ok k k RH qk Q k E B c G E E ++≤+ϕγγγγ式中 E k ——坑外侧压力标准值(kN );E qk ——坑外墙后地表分布荷载作用所产生的侧压力标准值(kN );γRH ——滑移抗力分系数,取1.1;G k ——水泥土围护墙结构的自重标准值(kN );C 0k , φ0k ——分别为水泥土围护墙墙底地基士的粘聚力标准值(kPa )和内摩擦角标准值(°);B ——水泥土围护墙的墙体宽度(m );E pk ——坑内墙前被动侧压力标准值(kN )。
(10) 按承载能力极限状态验算水泥土围护墙体正截面承截力时,应分别满足下式:ud zd di q W M A G ≤+∑ 0≥+∑zd di W M A G式中 ∑G di ——计算截面以上至墙顶面全部竖向荷载设计值(kN ),自重作用分项系数取1.2;墙顶分布荷载分项系数取1.0;A ——计算截面处围护墙中水泥土墙体部分的断面面积(m 2);M d ——计算截面以上至墙顶面的坑外土体自重和地表分布荷载产生的侧压力,对计算断面处的最大弯矩的设计值(kN·m);坑外土体自重产生的侧压力作用分项系数取 1.1,地表分布荷载产生的侧压力作用分项系数取1.0;W Z ——计算截面处围护墙中水泥土墙体部分的截面抵抗矩(m 3);q ud ——水泥土加固体的无侧限抗压强度设计值(MPa ),一般取设计龄期时加固体的单轴抗压强度标准值的1/3。
