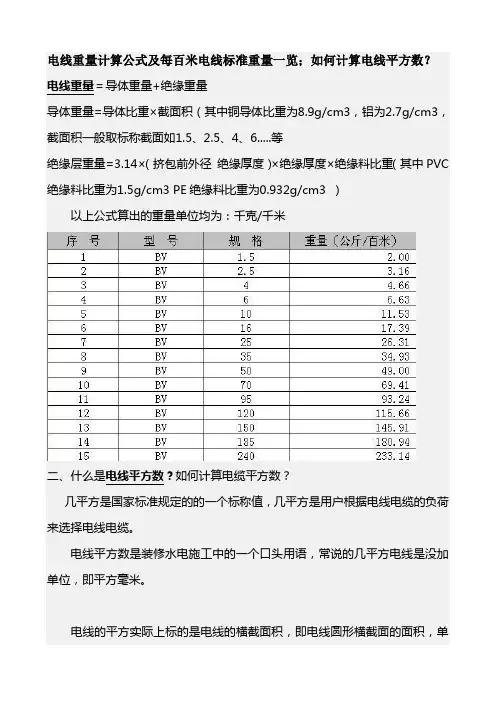

电线电缆重量计算
电线电缆重量计算：（电线电缆材料用量计算公式）
铜的重量习惯的不用换算的计算方法：截面积*8.89=kg/km 如120平方毫米计算：120*8.89=1066.8kg/km
1。导体用量：（Kg/Km）=d^2 * 0.7854 * G * N * K1 * K2 * C / d=铜线径 G=铜比重 N=条数 K1=铜线绞入率 K2=芯线绞入率 C=绝缘芯线根数
2。绝缘用量：（Kg/Km）=（D^2 - d^2）* 0.7854 * G * C * K2 D=绝缘外径 d=导体外径 G=绝缘比重 K2=芯线绞入率 C=绝缘芯线根数
3。外被用量：（Kg/Km）= ( D1^2 - D^2 ) * 0.7854 * G D1=完成外径 D=上过程外径 G=绝缘比重
4。包带用量：（Kg/Km）= D^2 * 0.7854 * t * G * Z D=上过程外径 t=包带厚度 G=包带比重 Z=重叠率(1/4Lap = 1.25)
5。缠绕用量：（Kg/Km）= d^2 * 0.7854 * G * N * Z d=铜线径 N=条数 G=比重 Z=绞入率
6。编织用量：（Kg/Km）= d^2 * 0.7854 * T * N * G / cosθθ = atan( 2 * 3.1416 * ( D + d * 2 )) * 目数 / 25.4 / T
d=编织铜线径 T=锭数 N=每锭条数 G=铜比重
比重：铜-8.89；银-10.50；铝-2.70；锌-7.05；镍-8.90；锡-7.30；钢-7.80；铅-11.40；铝箔麦拉-1.80；纸-1.35；麦拉-1.37 PVC-1.45；LDPE-0.92；HDPE-0.96；PEF（发泡）-0.65；FRPE-1.7；Teflon（FEP）2.2；Nylon-0.97；PP-0.97；PU-1.21 棉布带-0.55；PP绳-0.55；棉纱线-0.48
铜电缆重量及重量计算公式56625
1 铜芯交联聚乙烯绝缘聚氯乙烯绝护套电力电缆YJV 0.6/1KV 3*2.5+1*2.5 0.089 3 铜芯交联聚乙烯绝缘聚氯乙烯绝护套电力电缆YJV 0.6/1KV 3*6+1* 4 0.1958 5 铜芯交联聚乙烯绝缘聚氯乙烯绝护套电力电缆YJV 0.6/1KV 3*16+1*10 0.5162 7 铜芯交联聚乙烯绝缘聚氯乙烯绝护套电力电缆YJV 0.6/1KV 3*35+1*16 1.0769 9 铜芯交联聚乙烯绝缘聚氯乙烯绝护套电力电缆YJV 0.6/1KV 3*70+1*35 2.1805 11 铜芯交联聚乙烯绝缘聚氯乙烯绝护套电力电缆YJV 0.6/1KV 3*120+1*70 3.827 13 铜芯交联聚乙烯绝缘聚氯乙烯绝护套电力电缆YJV 0.6/1KV 3*185+1*95 5.785 15 铜芯交联聚乙烯绝缘聚氯乙烯绝护套电力电缆YJV 0.6/1KV 3*300+1*150 9.345 17 铜芯交联聚乙烯绝缘聚氯乙烯绝护套电力电缆YJV 0.6/1KV 3*4+2*2.5 0.1513 19 铜芯交联聚乙烯绝缘聚氯乙烯绝护套电力电缆YJV 0.6/1KV 3*10+2*6 0.3738 21 铜芯交联聚乙烯绝缘聚氯乙烯绝护套电力电缆YJV 0.6/1KV 3*25+2*16 0.9523 23 铜芯交联聚乙烯绝缘聚氯乙烯绝护套电力电缆YJV 0.6/1KV 3*50+2*25 1.78
25 铜芯交联聚乙烯绝缘聚氯乙烯绝护套电力电缆 YJV 0.6/1KV 3*95+2*50 3.4265 27 铜芯交联聚乙烯绝缘聚氯乙烯绝护套电力电缆YJV 0.6/1KV 29 铜芯交联聚乙烯绝缘聚氯乙烯绝护套电力电缆 4*2.5+1*2.5 0.11125 33 铜芯交联聚乙烯绝缘聚氯乙烯绝护套电力电缆YJV 0.6/1KV 35 铜芯交联聚乙烯绝缘聚氯乙烯绝护套电力电缆YJV 0.6/1KV 37 铜芯交联聚乙烯绝缘聚氯乙烯绝护套电力电缆YJV 0.6/1KV 39 铜芯交联聚乙烯绝缘聚氯乙烯绝护套电力电缆YJV 0.6/1KV 41 铜芯交联聚乙烯绝缘聚氯乙烯绝护套电力电缆 YJV 0.6/1KV 4*185+1*95 7.4315 2、YJV22 0.6 1KV铜电缆重量：见YJV22 0.6 1KV铜电缆重量表2
电线电缆常用计算公式
目录 第一部分导电线芯 一、导电线芯及裸导体制品 1．圆单线的截面和重量的计算 (1) 2．型线的截面和重量的计算 (1) 二、绞线 1．绞合线芯的结构计算 (2) 2．绞合线芯的重量计算 (5) 3．绞入系数K的理论计算 (6) 4、紧压圆形线芯的重量计算 (7) 5、扇形线芯的结构和重量计算 (7) 6、通讯电缆的结构和重量计算 (8) 第二部分挤压式绝缘层及护层 一、圆形挤压式 1．绝缘层 (11) 1）单线挤压式绝缘层的重量 (11) 2）绞线（或束线）芯边隙无填充物挤压绝缘层的重量 (11) 3）复绞线（束绞线）芯挤压式绝缘层的重量 (11) 4）其他形式的绝缘层重量 (12) 2．护层 1）有填充物和包带式护层的重量计算 (12) 2）不填充和不包带式护层的重量计算 (12) 3）金属纺织后挤包和嵌隙护层的重量计算 (13) 4）皱纹式挤压护层的重量计算 (13) 二、扇形挤压式 1）两芯平行有包带护层的重量计算 (14) 2）两芯平行有填充、有包带护层的重量计算 (14) 3）两芯平行不填充或不包带护层的重量计算 (14) 4）套管式护层的重量计算 (14) 5）三芯平行护层的重量计算 (14) 6）椭圆形护层的重量计算 (15) 第三部分绕包、浸涂、浸渍和编织 一、绕包层重量的计算 1）带状式绕包层重量的计算 (18) 2）纤维绕包层重量的计算 (18)
3）绳状绕包层重量的计算 (19) 二、浸涂及浸渍层的重量计算 1）漆包线用漆的重量计算 (19) 2）玻璃丝包线用漆的重量计算 (19) 3）浸渍剂的重量计算 (19) 4）浸渍电缆纸和电缆麻重量的计算 (19) 三、编织层的重量计算 1．纤维编织层的重量计算 (20) 2．金属编织层的重量计算 (21) 第四部分成缆填充材料和外护层 1、成缆填充材料的重量计算 (22) 2、外护层材料重量计算 (22) 附录 常用材料比重、单根重量及导电线芯绞入系数及成缆绞入系数 (23)
电线电缆重量计算
电线电缆重量计算：（电线电缆材料用量计算公式） 铜的重量习惯的不用换算的计算方法：截面积*8.89=kg/km 如120平方毫米计算：120*8.89=1066.8kg/km 1。导体用量：（Kg/Km）=d^2 * 0.7854 * G * N * K1 * K2 * C / d=铜线径 G=铜比重 N=条数 K1=铜线绞入率 K2=芯线绞入率 C=绝缘芯线根数 2。绝缘用量：（Kg/Km）=（D^2 - d^2）* 0.7854 * G * C * K2 D=绝缘外径 d=导体外径 G=绝缘比重 K2=芯线绞入率 C=绝缘芯线根数 3。外被用量：（Kg/Km）= ( D1^2 - D^2 ) * 0.7854 * G D1=完成外径 D=上过程外径 G=绝缘比重 4。包带用量：（Kg/Km）= D^2 * 0.7854 * t * G * Z D=上过程外径 t=包带厚度 G=包带比重 Z=重叠率(1/4Lap = 1.25) 5。缠绕用量：（Kg/Km）= d^2 * 0.7854 * G * N * Z d=铜线径 N=条数 G=比重 Z=绞入率 6。编织用量：（Kg/Km）= d^2 * 0.7854 * T * N * G / cosθθ = atan( 2 * 3.1416 * ( D + d * 2 )) * 目数 / 25.4 / T d=编织铜线径 T=锭数 N=每锭条数 G=铜比重 比重：铜-8.89；银-10.50；铝-2.70；锌-7.05；镍-8.90；锡-7.30；钢-7.80；铅-11.40；铝箔麦拉-1.80；纸-1.35；麦拉-1.37 PVC-1.45；LDPE-0.92；HDPE-0.96；PEF（发泡）-0.65；FRPE-1.7；Teflon（FEP）2.2；Nylon-0.97；PP-0.97；PU-1.21 棉布带-0.55；PP绳-0.55；棉纱线-0.48
电线电缆材料用量计算公式
电线电缆材料用量计算公式 1 。导体用量：（Kg/Km）=d A 2 * 0.7854 * G * N * K1 * K2 * C d=铜线径G=铜比重N二条数K1 =铜线绞入率K2=芯线绞入率C= 绝缘芯线根数 2。绝缘用量：（Kg/Km ）=（DA2 - dA2 ）* 0.7854 * G * C * K2 D=绝缘外径d=导体外径G=绝缘比重K2=芯线绞入率C=绝缘芯线根数 3。外被用 量：（Kg/Km ）= （ D1A2 - DA2 ） * 0.7854 * G D1=完成外径D=上过程外径G=绝缘比重 4。包带用 量：（Kg/Km ）= DA2 * 0.7854 * t * G * Z D=上过程外径t=包带厚度G=包带比重Z=重叠率(1/4Lap = 1.25) 5。缠绕用（Kg/Km ）= dA2 * 0.7854 * G * N * Z d=铜线径N=条数G=比重Z=绞入率 6。编织用（Kg/Km ）= dA2 * 0.7854 * T * N * G / cos 0 0 = atan（ 2 * 3.1416 * （ D + d * 2 ）） * 目数/ 25.4 / T d=编织铜线径T=锭数N=每锭条数G=铜比重 比重：铜-8.89；银-10.50；铝-2.70；锌-7.05；镍-8.90；锡-7.30；钢-7.80； 铅-11.40；铝箔麦拉-1.80；纸-1.35；麦拉-1.37
PVC-1.45; LDPE-0.92 ; HDPE-0.96 ; PEF （发泡）-0.65; FRPE-1.7 ; Teflon （FEP）2.2；Nylon-0.97；PP-0.97；PU-1.21 棉布带-0.55; PP绳-0.55;棉纱线-0.48 （均为假比重） 有关电缆线径、截面积、重量估算公式 一、估算铜、铁、铝线的重量（kg/km ） 重量二截面积址比重S我面积（mm2） 1. 铜线W=9S W= 重量（kg） 2. 铝线W=3S d=线径（mm） 3. 铁丝W=8S 实际铜的比重8.9g/cm3、铝的比重2.7g/cm3、铁的比重7.8g/cm3 二、按线径估算重量（kg/km ） 1. 铜线W=6.98d2?7d2 2. 铝线W=2.12d2?2d2 3. 铁丝W=6.12d2?6d2 三、估算线径和截面积 S=0.785d2 怎样选取导体截面首先计算负荷距（架空线） 负荷距二功率X长度
电线电缆常用计算公式大全
电线电缆常用计算公式 大全 标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
一、电线电缆材料用量 铜的重量习惯的不用换算的计算方法：截面积*=kg/km 如120平方毫米计算：120*=km 1、导体用量：（Kg/Km）=d^2 * * G * N * K1 * K2 * C / d=铜线径 G=铜比重 N=条数 K1=铜线绞入率 K2=芯线绞入率 C=绝缘芯线根数2、绝缘用量：（Kg/Km）=（D^2 - d^2）* * G * C * K2 D=绝缘外径 d=导体外径 G=绝缘比重 K2=芯线绞入率 C=绝缘芯线根数 3、外被用量：（Kg/Km）= ( D1^2 - D^2 ) * * G D1=完成外径 D=上过程外径 G=绝缘比重 4、包带用量：（Kg/Km）= D^2 * * t * G * Z D=上过程外径 t=包带厚度 G=包带比重 Z=重叠率(1/4Lap = 5、缠绕用量：（Kg/Km）= d^2 * * G * N * Z d=铜线径 N=条数 G=比重 Z=绞入率 6、编织用量：（Kg/Km）= d^2 * * T * N * G / cosθ θ = atan( 2 * * ( D + d * 2 )) * 目数 / / T
d=编织铜线径 T=锭数 N=每锭条数 G=铜比重 比重：铜；银；铝；锌；镍；锡；钢；铅；铝箔麦拉；纸；麦拉 ；；；PEF（发泡）；；Teflon（FEP）；；； 棉布带；PP绳；棉纱线 二、导体之外材料计算公式 1.护套厚度：挤前外径×+1（符合电力电缆,单芯电缆护套的标称厚度应不小于，多芯电缆的标称厚度应不小于） 2.在线测量护套厚度：护套厚度＝(挤护套后的周长—挤护套前的周长)/2π 或护套厚度＝(挤护套后的周长—挤护套前的周长)× 3.绝缘厚度最薄点：标称值×90% 4.单芯护套最薄点：标称值×85% 5.多芯护套最薄点：标称值×80% 6.钢丝铠装：根数= ｛π×(内护套外径+钢丝直径)｝÷(钢丝直径×λ) 重量=π×钢丝直径×ρ×L×根数×λ 7.绝缘及护套的重量=π×(挤前外径+厚度)×厚度×L×ρ
电线电缆常用计算公式
一、导电线芯及裸导体制品 1．圆单线的截面和重量计算： (1)单一材料的圆单线： 截面F=0.25π*d12（mm2） 重量W1=F*r=0.25π*d12*r （kg/km） W1铜=6.982 d12 （kg/km）W1铝=2.121 d12 （kg/km）W1钢=6.126 d12 （kg/km）F—圆单线截面积mm2 W1 --导线重量kg/km d1—圆单线直径mm r—所用材料比重g/cm3 (2)双金属线: 1)重量系数法: W2=W1*K W2锡=W1铜*K=6.982d12 *K 2)综合比重法: W2=0.25π*d12*r2 *(r-r1)/(r2-r1) W2—镀层材料重量kg/km K --镀层的重量系数见表1 d2—镀层单线的直径mm r –有镀层材料的比重g/cm3 r1—内层材料的比重g/cm3 r2—镀层材料的比重g/cm3 表1. 2.型线的截面和重量计算 1)裸扁线的截面和重量计算
(1)截面F=a*b - f=a*b-[(2R)2-πR2] = a*b - 0.358 R2 (mm2) (2)周长C=2(a+b) - L=2(a+b)-(8R-2πR) =2(a+b) - 1.72R (mm) (3)重量W1=F*r (kg/km) a—扁线厚度mm b—扁线宽度mm R—扁线的圆角半径mm r—方角一圆角截面的差数mm2 L—方欠与圆角周长的差数mm F—扁线截面积mm2 C—扁线的周长mm r—所用材料比重g/cm3 2)双沟形电车线截面和重量计算 双沟形是车线截面可用作图法分块计算,然后相加而得,或使用求积仪测得。但在计算重量时可用标称截面计算。 (1)铜电车线 W=F*8.89 （kg/km)F—标称截面mm2 (2)铝合金电车线 W=F*r (kg/km) r—铝合金比重g/cm3 (3)钢铝电车线 W=W铜+W铝=F钢*r钢+F铝*r铝(kg/km) (参照电线电缆手册第二册709页表12—5) 3)高压电缆用型线芯重量计算 (1)空心绞合线芯直径D D=D0+2(t z+t弓) (mm) (2)重量 W=(F Z n Z+F弓n弓)*r*K (kg/km) tz、t弓—Z形及弓形线厚度mm D0 —油道直径mm F Z、F弓—Z形及弓形线厚度mm n Z、n弓—Z形及弓形线根数 r —所用材料比重g/cm3K—线芯绞入系数
电线电缆理论重量计算公式
电线电缆理论重量计算公式 电线电缆重计算：（电线电缆材料用量计算公式） 电线电缆材料用量计算公式 铜的重量习惯的不用换算的计算方法：截面积*8.89=kg/km 如120平方毫米计算：120*8.89=1066.8kg/km 1。导体用量：（Kg/Km）=d^2 * 0.7854 * G * N * K1 * K2 * C / d=铜线径 G=铜比重 N=条数 K1=铜线绞入率 K2=芯线绞入率 C=绝缘芯线根数 2。绝缘用量：（Kg/Km）=（D^2 - d^2）* 0.7854 * G * C * K2 D=绝缘外径 d=导体外径 G=绝缘比重 K2=芯线绞入率 C=绝缘芯线根数 3。外被用量：（Kg/Km）= ( D1^2 - D^2 ) * 0.7854 * G D1=完成外径 D=上过程外径 G=绝缘比重 4。包带用量：（Kg/Km）= D^2 * 0.7854 * t * G * Z D=上过程外径 t=包带厚度 G=包带比重 Z=重叠率(1/4Lap = 1.25) 5。缠绕用量：（Kg/Km）= d^2 * 0.7854 * G * N * Z d=铜线径 N=条数 G=比重 Z=绞入率 6。编织用量：（Kg/Km）= d^2 * 0.7854 * T * N * G / cosθ θ = atan( 2 * 3.1416 * ( D + d * 2 )) * 目数 / 25.4 / T d=编织铜线径 T=锭数 N=每锭条数 G=铜比重 比重：铜-8.89；银-10.50；铝-2.70；锌-7.05；镍-8.90；锡-7.30；钢-7.80；铅-11.40；铝箔麦拉-1.80；纸-1.35；麦拉-1.37
电线电缆常用的计算公式
电线电缆常用的计算公式 2010年11月29日08:37 生意社 生意社11月29日讯 1、导体的截面 1）单根导体 S = πd2/4 （mm2） 2）正规绞合导体 S = (πd2/4)* n * k1 其中d——导体外径(mm) n——绞线根数 k1——绞入系数 π——圆周率， 2、导体的重量 W = S * ρ* L 其中W——导体重量（kg） ρ——材料密度，铜，铝 L——导体的长度（km） 3、绝缘外径 D = d + 2*t (mm) 其中D——绝缘外径 (mm) d——导体外径 (mm) t——绝缘厚度 (mm) 4、绝缘层截面积 S1 = （D2–d2）*π/4
或S1= π*（d+t）* t 5、绝缘层的重量 W1 = S1* ρ* L 其中W1——重量（kg） ρ——材料密度，PVC为～，XLPE为 L——线芯的长度（km） 护套的外径、截面积、重量与绝缘层计算方法相同。截~ = （D2 -D2k1—— 6、绞合外径 以下介绍的是正规绞合结构的绞合外径计算方法： 正规绞合一般外层的根数比内层多6根。 1+6的结构：D0 = 3 * d 2+8的结构：D0 = 4 * d 3+9的结构：D0 = * d 4+10的结构：D0 = * d 5+11的结构：D0 = * d
如果外面还有一层或多层，则 D = D0 + 2 * n * d 其中n——绞合层数 一、电线电缆材料用量 铜的重量习惯的不用换算的计算方法：截面积*=kg/km 如120平方毫米计算：120*=km 1、导体用量：（Kg/Km）=d^2 * * G * N * K1 * K2 * C / d=铜线径G=铜比重N=条数K1=铜线绞入率K2=芯线绞入率C=绝缘芯线根数2、绝缘用量：（Kg/Km）=（D^2 - d^2）* * G * C * K2 D=绝缘外径d=导体外径G=绝缘比重K2=芯线绞入率C=绝缘芯线根数 3、外被用量：（Kg/Km）= ( D1^2 - D^2 ) * * G D1=完成外径D=上过程外径G=绝缘比重 4、包带用量：（Kg/Km）= D^2 * * t * G * Z D=上过程外径t=包带厚度G=包带比重Z=重叠率(1/4Lap = 5、缠绕用量：（Kg/Km）= d^2 * * G * N * Z d=铜线径N=条数G=比重Z=绞入率 6、编织用量：（Kg/Km）= d^2 * * T * N * G / cosθ θ = atan( 2 * * ( D + d * 2 )) * 目数/ / T
电线电缆的计算公式、平方、重量
铜的重量习惯上不用换算的计算方法：截面积×8.89=kg/km 如120平方毫米计算：120×8.89=1066.8kg/km 1 、导体用量：(Kg/Km)=d^ 2 × 0.7854 × G × N × K1 × K2 × C / d=铜线径G=铜比重N=条数K1=铜线绞入率K2=芯线绞入率C=绝缘芯线根数 2、绝缘用量：(Kg/Km)=(D^2 - d^2)× 0.7854 × G × C × K2 D=绝缘外径d=导体外径G=绝缘比重K2=芯线绞入率C=绝缘芯线根数 3、外被用量：(Kg/Km)= ( D1^2 - D^2 ) × 0.7854 × G D1=完成外径D=上过程外径G=绝缘比重 4、包带用量：(Kg/Km)= D^2 × 0.7854 × t × G × Z D=上过程外径t=包带厚度G=包带比重Z=重叠率(1/4Lap = 1.25) 5、缠绕用量：(Kg/Km)= d^2 × 0.7854 × G × N × Z d=铜线径N=条数G=比重Z=绞入率 6、编织用量：(Kg/Km)= d^2 × 0.7854 × T × N × G / cosθ θ = atan( 2 × 3.1416 × ( D + d × 2 )) × 目数/ 25.4 / T d=编织铜线径T=锭数N=每锭条数G=铜比重 比重：铜-8.89;银-10.50;铝-2.70;锌-7.05;镍-8.90;锡-7.30;钢-7.80;铅-11.40;铝箔麦拉-1.80;纸 -1.35;麦拉-1.37 1.护套厚度：挤前外径×0.035+1（符合电力电缆,单芯电缆护套的标称厚度应不小于1.4mm，多芯电缆的标称厚度应不小于1.8mm） 2.在线测量护套厚度：护套厚度＝(挤护套后的周长—挤护套前的周长)/2π 或护套厚度＝(挤护套后的周长—挤护套前的周长)×0.1592 3.绝缘厚度最薄点：标称值×90%-0.1 4.单芯护套最薄点：标称值×85%-0.1 5.多芯护套最薄点：标称值×80%-0.2 6.钢丝铠装：根数= ｛π×(内护套外径+钢丝直径)｝÷(钢丝直径×λ) 重量=π×钢丝直径2×ρ×L×根数×λ 7.绝缘及护套的重量=π×(挤前外径+厚度)×厚度×L×ρ 8.钢带的重量=｛π×(绕包前的外径+2×厚度-1) ×2×厚度×ρ×L｝/(1+K) 9.包带的重量=｛π×(绕包前的外径+层数×厚度)×层数×厚度×ρ×L｝/(1±K) 其中:K为重叠率或间隙率，如为重叠，则是1-K；如为间隙，则是1+K ρ为材料比重；L为电缆长度；λ绞入系数。 导线截面积与载流量的计算 一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。<关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。如：2.5 mm2 BVV铜电线电缆安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A 二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=< I /（5~8）>=0.125 I ~0.2 I（mm2）S-----铜导线截面积（mm2）I-----负载电流（A） 三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。也就是说如果一个家庭所有用电器加上总功率
电线电缆结构重量常用计算方法
前言 为了搞好我公司的成本核算、定额基础工作，使公司电线电缆结构重量计算具有准确性、统一性，特编订本文件。凡在进行电线电缆结构重量计算时必须按本文件规定执行。 计算时，结构重量的所有计算值应修约到小数点后一位有效数字。
电线电缆结构重量常用计算方法 1 主题内容与适用范围 规定了电线电缆结构重量的常用计算方法。 本计算方法适用于本公司电力电缆、控制电缆、计算机电线电缆的结构重量计算。 2 参考资料 电线电缆手册。 3 导电线芯 3.1 单根导电线芯 3.1.1圆单线的重量 L d W ?= ρπ 24 kg/km 式中：d —圆单线直径， mm ； ρ—材料密度， g/cm 3。 L —长度， km 3.1.2镀锡圆铜单线重量 L 4 2?= ρπ d W kg/km 式中：d —镀锡铜线外径，mm ； ρ—铜密度， g/cm 3。 L —长度， km 3.1.3锡层重量 W ＝W 铜×k ×L kg/km 式中：W 铜—镀锡铜单线重量 kg/km ； k —镀锡重量系数，见表1所示。 L —长度，km 3.2.1 普通绞线重量（非紧压含R 系列导体）
ρπ m Zk d W 24 = kg/km 式中：d —单线直径，mm ； Z —单线总根数； k m —绞线的平均绞入系数； ρ—材料密度，g/cm 3； k m 取值：硬导体非紧压时取1.015，紧压导体用工艺规定截面中间值*密度 普通软导体（R ）系列束丝取1.02，束丝带复绞时取1.023 特殊软导体（绞合节径比小），其束丝系数，复绞系数按照上表选取。 3.3 紧压线芯重量 W =ρ·S 式中：W---导体重量 kg/km ρ---导体材料密度铜取8.89 g/cm3；铝取2.7 g/cm3 S ---导体截面取工艺控制截面的平均值 mm 2 3.4 多芯电缆导体重量 W ＝W 单·N ·k 式中：W 单—单芯电缆导体重量，kg/km ，参考3.1，3.2，3.3求得； N —电缆芯数； k —成缆绞入系数，见下表3 注：c-对于单组计算机电缆只需取1.012或1.019 c-对于8组及以下电缆成缆系数取1.024（硬结构）或1.038（软结构） 对于10组及以上电缆成缆系数取1.02（硬结构）或1.03（软结构） 4 绝缘层 挤包型绝缘层厚度按1.05倍的绝缘标称厚度进行计算。 4.1 单根实心圆形导体绝缘层重量 W ＝π(d ＋t+0.1)*（t+0.1）*ρ绝缘厚度较薄时，如为0.6以下时，0.1可换成0.07 式中：d —导体直径，mm ； t —绝缘层标称厚度，mm ； ρ—材料密度， g/cm 3。 4.2 单根绞合导体挤包绝缘 4.2.1挤管方式绝缘层重量按4.1求得。 4.2.2 挤压方式绝缘层重量 4.2.2.1 导体外不绕包带垫层 W ＝π(D ＋t+0.1)*（t+0.1）*1.1*ρ kg/km 式中：D —线芯直径，mm ； t —绝缘层标称厚度，mm ； 4.2.2.2 导体外绕包带垫层时按4.1计算 4.2.3 扇形、瓦形紧压线芯挤包绝缘层重量 W ＝π(D 相＋t)*t*1.05*ρ kg/km 式中：D 相—相当圆直径mm ， 扇形线芯及半圆线芯相当圆直径为紧压圆形线芯直径的1.13倍，瓦形线芯相当圆直径为紧压圆形线芯直径的1.3倍。
电线电缆常用计算公式大全
一、电线电缆材料用量 铜的重量习惯的不用换算的计算方法：截面积*8.89=kg/km 如120平方毫米计算：120*8.89=1066.8kg/km 1、导体用量：（Kg/Km）=d^2 * 0.7854 * G * N * K1 * K2 * C / d=铜线径G=铜比重N=条数K1=铜线绞入率K2=芯线绞入率C=绝缘芯线根数 2、绝缘用量：（Kg/Km）=（D^2 - d^2）* 0.7854 * G * C * K2 D=绝缘外径d=导体外径G=绝缘比重K2=芯线绞入率C=绝缘芯线根数 3、外被用量：（Kg/Km）= ( D1^2 - D^2 ) * 0.7854 * G D1=完成外径D=上过程外径G=绝缘比重 4、包带用量：（Kg/Km）= D^2 * 0.7854 * t * G * Z D=上过程外径t=包带厚度G=包带比重Z=重叠率(1/4Lap = 1.25) 5、缠绕用量：（Kg/Km）= d^2 * 0.7854 * G * N * Z d=铜线径N=条数G=比重Z=绞入率 6、编织用量：（Kg/Km）= d^2 * 0.7854 * T * N * G / cosθ θ = atan( 2 * 3.1416 * ( D + d * 2 )) * 目数/ 25.4 / T d=编织铜线径T=锭数N=每锭条数G=铜比重 比重：铜-8.89；银-10.50；铝-2.70；锌-7.05；镍-8.90；锡-7.30；钢-7.80；铅-11.40；铝箔麦拉-1.80；纸-1.35；麦拉-1.37 PVC-1.45；LDPE-0.92；HDPE-0.96；PEF（发泡）-0.65；FRPE-1.7；Teflon（FEP）2.2；Nylon-0.97；PP-0.97；PU-1.21 棉布带-0.55；PP绳-0.55；棉纱线-0.48 二、导体之外材料计算公式 1.护套厚度：挤前外径×0.035+1（符合电力电缆,单芯电缆护套的标称厚度应不小于1.4mm，多芯电缆的标称厚度应不小于1.8mm） 2.在线测量护套厚度：护套厚度＝(挤护套后的周长—挤护套前的周长)/2π 或护套厚度＝(挤护套后的周长—挤护套前的周长)×0.1592 3.绝缘厚度最薄点：标称值×90%-0.1 4.单芯护套最薄点：标称值×85%-0.1 5.多芯护套最薄点：标称值×80%-0.2 6.钢丝铠装：根数=
电缆及电线的电流计算公式
1、电线的载流量是这样计算的：对于、、4、6、10mm2的导线可将其截面积数乘以5倍。 对于16、25mm2的导线可将其截面积数乘以4倍。 对于35、50mm2的导线可将其截面积数乘以3倍。 对于70、95mm2 的导线可将其截面积数乘以倍。 对于120、150、185mm2的导线可将其截面积数乘以2倍。 看你的开关是多少安的用上面的工式反算一下就可以了。 2、二点五下乘以九，往上减一顺号走。 三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。 穿管根数二三四，八七六折满载流。 说明： (1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。由表5 3可以看出：倍数随截面的增大而减小。 “二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为2．5×9＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。即50、70mm’导线的载流量为截面数的3倍； 95、120mm”导线载流量是其截面积数的2．5倍，依次类推。 “条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm’铜线的载流量，可按25mm2铝线计算。
电缆规格对照表-电缆重量对照表-180mm2电缆重量
标 准： 本产品按国家标准GB12706-2002或国际电工委员会IEC60502-1:2004标准制造 型 号： VV ，VLV 一铜（铝）芯聚氯乙烯绝缘、聚氯乙烯护套电力电缆 VV ，VLV 一铜（铝）芯聚氯乙烯绝缘、聚乙烯护套电力电缆 用 途： 供固定敷设在额定交流电压UO/U 为0．6/1KV 及以下的室内、架空、电缆沟道、管道内的输配电力 线路用。 使用特性： 1、电缆敷设时的环境温度不低于0o C ，弯曲半径应不小电缆外径的10 倍。 2、电缆导体的长期最高温度不超过70o C 。 3、短路时（最长持续时间不超过5S ）电缆导体的最高温度不超过160o C 。 产品结构图(点击放大) 产品规格： 1芯：1．5--630mm 2芯：2*1．5--2*185mm 3芯：3*1．5-3*300mm 4芯：4*4-4*300mm 3+1芯：3*4+1*2.5-3*300+1*150mm 3+2芯：3*4+1*2.5-3*300+2*150mm 4+1芯：4*4+1*2.5-4*300+1*150mm VV,VLV,VY,VLY 标称截面 mm 2 线芯结构 ho/mm 绝缘标称厚度 mm 护套标称厚度mm 计算外径 mm 环境温度 25°C 允许空 气中敷设截流 量[A] 环境温度25°C 允许截流量埋地土壤炽热阻系数g=80(°C 厘米/ 瓦) [A] 成品近似重 量 kg/km 铜芯 Cu 铝芯Al 铜芯 Cu 铝芯Al 铜芯 Cu 铝芯Al 1.5 1/1.38 0.8 1.8 6.6 24 - 31 - 58 - 2.5 1/1.78 0.8 1.8 7.0 32 25 45 35 71 56 4.0 1/2.25 1.0 1.8 7.9 45 34 61 47 97 73 6.0 1/2.76 1.0 1.8 8.4 56 43 77 59 121 84 10 7/1.35 1.0 1.8 9.7 80 61 103 80 177 111 16 7/1.70 1.0 1.8 10.7 106 83 138 106 239 139 25 7/2.14 1.2 1.8 12.4 143 111 183 140 349 190 35 7/2.52 1.2 1.8 13.6 175 133 221 170 451 232
电力电缆价格计算公式
电力电缆的成本价格计算公式 一，名称及标识： 1. VV 是聚氯乙烯绝缘聚氯乙烯护套 2. YJV 是交联聚氯乙烯绝缘聚氯乙烯护套 3. BV 电线正确的名称是：铜芯聚氯乙烯绝缘电线 4. BVR 电线中文名：铜芯聚氯乙烯绝缘软护套电线. 电线结构：导体+绝缘体. 字母B 代表布电线，电压：300/500V. 字母V 代表PVC 聚氯乙烯，也就是塑料绝缘层. 字母R 代表软的意思，要做到软，就是增加导体根数，减少 每根线的直径. 结构：导体为铜丝，平均每根铜丝直径小于一毫米. 常用的国标Bvr 线型号从1 平方到240 平方不等. 用途：适用于交流电压450/750V 及以下动力装置、日用电器、仪表及电信设备用的电缆电线(如配电箱等). 二，电力电缆的成本价格计算公式: 1.YJV 铜芯电力电缆系列价格公式如下：铜的重量X 铜价计算：丝经÷2=1.25X1.25X3.14= 平方数X 丝的根数X0.89X 当时铜价+10%
的加工费。 2.橡套电缆的成本价格计算 平方X1.83= 铜的重量X 当时的铜价+橡胶的价格（重量X0.4 元/斤）=成本价格+10% 的加工费 电缆的价格=制造材料成本+固定费用+税收+业务费+利润制 造材料成本=材料成本*（1+ 材料消耗）（材料成本即为理 论计算出来的值） 固定费用根据各个公司的情况有所不同，一般包括生产工 资、管理工资、水电费、修理费、折旧费、房租费、运输费用 电力电缆YJV-1KV 3*95+1*70 表示:意思就是 3 根95 平方毫米加上一根70 平方毫米的电缆压在一条线里面 国标电线电缆的单丝: BV 电线 1 平方用丝 1.14 1.5 平方用丝 1.38 2.5 平方用丝 1.78 4 平方用丝 2.25 6 平方用丝 2.76 10 平方用丝 1.34
常用电线电缆价格计算公式
常用电线电缆价格计算公式 铜的重量习惯的 1.YJV铜芯电力电缆系列价格公式如下： 铜的重量X铜价计算：丝经÷2=1.25X1.25X3.14=平方数X丝的根数X0.89X当时铜价+10%的加工费。 2.橡套电缆的成本价格计算 平方X1.83=铜的重量X当时的铜价+橡胶的价格（重量X0.4元/斤）=成本价格+10%的加工费 电缆的价格=制造材料成本+固定费用+税收+业务费+利润 制造材料成本=材料成本*（1+材料消耗）（材料成本即为理论计算出来的值） 不用换算的计算方法：截面积*8.89=kg/km 如120平方毫米计算：120*8.89=1066.8kg/km 1。导体用量：（Kg/Km）=d^2 * 0.7854 * G * N * K1 * K2 * C / d=铜线径 G=铜比重 N=条数 K1=铜线绞入率 K2=芯线绞入率 C=绝缘芯线根数 2。绝缘用量：（Kg/Km）=（D^2 - d^2）* 0.7854 * G * C * K2 D=绝缘外径 d=导体外径 G=绝缘比重 K2=芯线绞入率 C=绝缘芯线根数 3。外被用量：（Kg/Km）= ( D1^2 - D^2 ) * 0.7854 * G D1=完成外径 D=上过程外径 G=绝缘比重 4。包带用量：（Kg/Km）= D^2 * 0.7854 * t * G * Z D=上过程外径 t=包带厚度 G=包带比重 Z=重叠率(1/4Lap = 1.25) 5。缠绕用量：（Kg/Km）= d^2 * 0.7854 * G * N * Z d= 铜线径 N=条数 G=比重 Z=绞入率 6。编织用量：（Kg/Km）= d^2 * 0.7854 * T * N * G / cosθ θ = atan( 2 * 3.1416 * ( D + d * 2 )) * 目数 / 25.4 / T d=编织铜线径 T=锭数 N=每锭条数 G=铜比重 比重：铜-8.89；银-10.50；铝-2.70；锌-7.05；镍-8.90；锡 -7.30；钢-7.80；铅-11.40；铝箔麦拉-1.80；纸-1.35；麦拉-1.37 PVC-1.45；LDPE- 0.92；HDPE-0.96；PEF（发泡）-0.65；FRPE-1.7；Teflon（FEP）2.2；
电线电缆材料定额计算——公式与示例
电线电缆材料定额计算——公式与示例 电线电缆是料重工轻的产品，其材料用量对成本有很大影响。依据电线电缆结构进行材料定额（净重）计算，是工艺控制和成本控制的要求，也是电线电缆报价的基础。 电线电缆的定额计算，在王春江编著的《电线电缆手册（第1册）》中的“电线电缆的结构计算”一章中已作了阐述，由于缺乏相关参数和推导，很多读者在理解和应用中感到困难。本文试图对电线电缆定额计算进行归纳整理、举例说明和详细阐述，希望对读者有所帮助。 本篇先整理出材料定额计算的常用公式并举例计算，后面各篇再针对其中问题逐一剖析。 1 电线电缆材料定额计算常用公式 1.1 圆形导体单位长度重量 24 n m W d n K N K πρη=******* ① 式中： W ——导体单位长度重量，kg/km ； d ——单线直径，mm ； n ——单线根数； ρ——导体密度，g/cm 3； n K ——导体单线平均绞入系数； N ——绝缘线芯根数； m K ——绝缘线芯绞入系数； η——紧压系数。 1.2 圆形护层（包括绝缘、护套、屏蔽层等）单位长度重量 1. 2.1 实体护层 0*()****m W D t t N K πρ=+ ② 1.2.2 绕包护层
0)** 1*(nt nt k W D ρ π+±= ③ 1.2.3 编织护层 2 0**(2)***2 W d D d p πλρ= + ④ ②～④式中：W ——护层单位长度重量，kg/km ； 0D ——护层前外径，mm ； t ——护层厚度，mm ； ρ——护层密度，g/cm 3； N ——护层线芯根数； m K ——护层线芯绞入系数； n ——绕包层数； k ——重叠率或间隙率； d ——编织丝直径，mm ； p ——编织层单向覆盖率； λ——编织交叉系数。 1.3 圆形成缆填充料单位长度重量 22 ***)***44 (f c m D N D K W ππ ρτ-= ⑤ 式中： W ——填充料单位长度重量，kg/km ； f D ——成缆外径，mm ； c D ——绝缘线芯外径，mm ； N ——绝缘线芯根数； ρ——填充料密度，g/cm 3；
常用电线电缆截面积及重量计算
常用电线电缆截面积及重量计算 电线电缆的结构并不全是一样的，所以在计算截面和重量时，其计算方法也不一样。 1．圆单线的截面和重量计算： (1)单一材料的圆单线： 截面 F=0.25π*d12 （mm2） 重量W1=F*r=0.25π*d12*r （kg/km） W1铜=6.982 d12（kg/km）W1铝=2.121 d12（kg/km）W1钢=6.126d12 （kg/km） F—圆单线截面积mm2W1 --导线重量kg/km d1—圆单线直径mm r—所用材料比重g/cm3 (2)双金属线: 1)重量系数法: W2=W1*K W2锡=W1铜*K=6.982d12 *K 2)综合比重法: W2=0.25π*d12*r2*(r-r1)/(r2-r1) W2—镀层材料重量kg/km K --镀层的重量系数见表1 d2—镀层单线的直径mm r –有镀层材料的比重g/cm3 2.型线的截面和重量计算 1)裸扁线的截面和重量计算 (1) 截面 F=a*b - f=a*b-[(2R)2-πR2] = a*b - 0.358 R2 (mm2) (2) 周长 C=2(a+b) - L=2(a+b)-(8R-2πR) =2(a+b) - 1.72R (mm) (3) 重量 W1=F*r (kg/km) a—扁线厚度 mm b—扁线宽度 mm R—扁线的圆角半径 mm r—方角一圆角截面的差数 mm2 L—方欠与圆角周长的差数 mm F—扁线截面积 mm2 C—扁线的周长 mm r—所用材料比重 g/cm3
2)双沟形电车线截面和重量计算 双沟形是车线截面可用作图法分块计算,然后相加而得,或使用求积仪测得。但在计算重量时可用标称截面计算。 (1) 铜电车线 W=F*8.89 （kg/km) F—标称截面 mm2 (2) 铝合金电车线 W=F*r (kg/km) r—铝合金比重 g/cm3 (3) 钢铝电车线 W=W铜+W铝=F钢*r钢+F铝*r铝 (kg/km) (参照电线电缆手册第二册709页表12—5) 3)高压电缆用型线芯重量计算 (1) 空心绞合线芯直径D D=D0+2(tz+t弓) (mm) (2) 重量 W=(FZnZ+F弓n弓)*r*K (kg/km) tz、t弓—Z形及弓形线厚度 mm D0 —油道直径 mm FZ、F弓—Z形及弓形线厚度 mm nZ、n弓—Z形及弓形线根数 r —所用材料比重 g/cm3 K—线芯绞入系数
电线电缆常用计算公式
第一部分导电线芯 导电线芯及裸导体制品 1圆单线的截面和重量的计算........... 1 2?型线的截面和重量的计算. (1) 二、绞线 1 ?绞合线芯的结构计算 (2) 2?绞合线芯的重量计算 (5) 3.绞入系数K 的理论计 算?……… (6) 4、 紧压圆形线芯的重量计算…… … … …… ..7 5、 扇形线芯的结构和重量计算…… ..7 6、通讯电缆的结构和重量计 算…… ..8 第二部分挤压式绝缘层及护层 一、圆形挤压式 1 .绝缘层 (11) 1）单线挤压式绝缘层的重量 (11) 2）绞线（或束线）芯边隙无填充物挤压绝缘层的重量 (11) 3）复绞线（束绞线）芯挤压式绝缘层的重量 (11) 4）其他形式的绝缘层重量 (12) 2. 护层 1）有填充物和包带式护层的重量计算 (12) 2）不填充和不包带式护层的重量计算 (12) 3）金属纺织后挤包和嵌隙护层的重量计算 (13) 4）皱纹式挤压护层的重量计算 (13) 二、扇形挤压式 1）两芯平行有包带护层的重量计算 (14) 2）两芯平行有填充、有包带护层的重量计算 (14) 3）两芯平行不填充或不包带护层的重量计算 (14) 4）套管式护层的重量计算 (14) 5）三芯平行护层的重量计算 (14) 6）椭圆形护层的重量计算 (15)
第三部分绕包、浸涂、浸渍和编织 一、绕包层重量的计算 1）带状式绕包层重量的计算 (18) 2）纤维绕包层重量的计 算.................................... ..18 3）绳状绕包层重量的计算................................ .. (19) 二、浸涂及浸渍层的重量计算 1）漆包线用漆的重量计算 (19) 2）玻璃丝包线用漆的重量计算 (19) 3）浸渍剂的重量计算 (19) 4）浸渍电缆纸和电缆麻重量的计算………………… . ………………… .19三、编织层的重量计算 1．纤维编织层的重量计算 (20) 2．金属编织层的重量计算 (21) 第四部分成缆填充材料和外护层 1、成缆填充材料的重量计算 (22) 2、外护层材料重量计算.................. (22) 附录 常用材料比重、单根重量及导电线芯绞入系数及成缆绞入系数 (23)
