L-CNG站工艺流程图-2015423改
LCNG加气站工艺流程
L-CNG加气站工艺流程1、卸车流程：在加气站将LNG从糟车内转移至加气站LNG储罐；2、调压流程：卸车完毕，由LNG高压泵将LNG加压至20Mpa以上，再通过高压汽化器化成CNG，并进入高压储气井或高压瓶组储存；3、加气流程：储气井中压力低至无法正常加气时，高压泵重启并汽化给储气井补气加压，并向汽车加气。
工艺流程图如下：1、设备和造价L-CNG加气站是将LNG在站内气化后使之成为CNG，并对CNG汽车加气的加气站。
这种加气站需要的主要设备有LNG储罐、LNG泵、气化器、储气瓶组和CNG 加气机、压缩机。
新建的L-CNG站不使用压缩机；对由已建的CNG加气站改装成的L-CNG站，设备中包括压缩机，主要是将原有CNG站的压缩机作为LNG泵不能工作时的备用手段。
其工艺流程为：用高压LNG泵将LNG送人气化器气化后，通过顺序控制盘将其储存于高压CNG储气瓶组内，当需要时通过CNG加气机对CNG 汽车进行计量加气。
其中LNG储罐的作用与LNG加气站中LNG储罐的作用相同。
LNG高压泵的主要作用是将LNG储罐内的LNG输送至高压气化器进行气化。
它可以保证足够的压力而不再用压缩机进行压缩。
高压气化器的作用是将LNG转化为CNG。
它的主要形式有3种：开架式气化器、浸没式气化器和中间媒体式气化器，其中最为常用的是开架式气化器。
顺序控制盘的主要作用是对经过高压气化器气化后流人储气瓶组和加气时由储气瓶组流入加气机的气体进行分配，以使其效率达到最高。
根据经验，可以对加气站的高压储气装置采用编组的方法以提高加气效率。
具体方法是：将储气瓶按1:2:3的容积比例分为高、中、低压3组，当高压气化器向储气瓶组充气时，应按高、中、低压的顺序进行；当储气瓶组向汽车加气时，则相反，应按低、中、高压的顺序进行。
这些工作都是通过顺序控制盘来完成的。
由于L-CNG加气站比LNG加气站增加了高压LNG泵、气化器和储气瓶组等设备，其占地面积有所增加。
lng加气站工艺流程图
lng加气站工艺流程图
lng加气站是指利用液化天然气（LNG）进行加气的站点，它是
将LNG通过一系列工艺流程转化为可用的天然气燃料，以供应给天
然气车辆和工业用户。
lng加气站的工艺流程图是对lng加气站进
行工艺设计和操作的重要参考，下面将详细介绍lng加气站的工艺
流程图。
首先，lng加气站的工艺流程图包括接收和储存LNG、卸车、卸槽、泵送、加热、压缩、储气、计量和加气等环节。
其中，接收和
储存LNG是lng加气站的起始环节，通过LNG接收站将液化天然气
从LNG运输车辆中卸载并储存，为后续加气提供原料。
接着，卸车和卸槽是将储存的LNG从储罐中卸载至加气机的过程，需要通过专门的卸车设备和管道连接来完成。
卸车完成后，液
化天然气通过泵送系统被输送至加热装置，将LNG升温至常温状态，以便于后续压缩和加气。
在加热完成后，液化天然气需要通过压缩机进行压缩，将其压
缩成为符合加气要求的天然气。
压缩完成后，压缩天然气将被储存
在储气罐中，以备加气使用。
接下来，储气完成后，天然气需要通过计量系统进行计量，确
保加气的准确性和合规性。
最后，经过计量的天然气将被输送至加
气枪，通过加气枪对车辆进行加气，以供应给天然气车辆和工业用
户使用。
总的来说，lng加气站的工艺流程图涵盖了LNG接收和储存、
卸车、卸槽、泵送、加热、压缩、储气、计量和加气等环节，是
lng加气站进行工艺设计和操作的重要依据。
通过合理设计和操作，lng加气站可以有效地将液化天然气转化为可用的天然气燃料，为
天然气车辆和工业用户提供清洁、便捷的能源供应。
l-cng加气站工艺流程

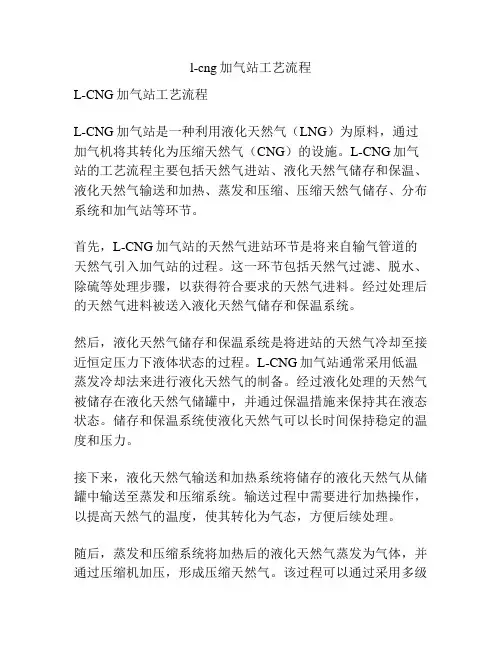

l-cng加气站工艺流程L-CNG加气站工艺流程L-CNG加气站是一种利用液化天然气（LNG）为原料，通过加气机将其转化为压缩天然气（CNG）的设施。
L-CNG加气站的工艺流程主要包括天然气进站、液化天然气储存和保温、液化天然气输送和加热、蒸发和压缩、压缩天然气储存、分布系统和加气站等环节。
首先，L-CNG加气站的天然气进站环节是将来自输气管道的天然气引入加气站的过程。
这一环节包括天然气过滤、脱水、除硫等处理步骤，以获得符合要求的天然气进料。
经过处理后的天然气进料被送入液化天然气储存和保温系统。
然后，液化天然气储存和保温系统是将进站的天然气冷却至接近恒定压力下液体状态的过程。
L-CNG加气站通常采用低温蒸发冷却法来进行液化天然气的制备。
经过液化处理的天然气被储存在液化天然气储罐中，并通过保温措施来保持其在液态状态。
储存和保温系统使液化天然气可以长时间保持稳定的温度和压力。
接下来，液化天然气输送和加热系统将储存的液化天然气从储罐中输送至蒸发和压缩系统。
输送过程中需要进行加热操作，以提高天然气的温度，使其转化为气态，方便后续处理。
随后，蒸发和压缩系统将加热后的液化天然气蒸发为气体，并通过压缩机加压，形成压缩天然气。
该过程可以通过采用多级压缩机来实现，以获得高压稳定的压缩天然气。
然后，压缩天然气储存系统将压缩天然气储存于高压储罐中，以待分布系统和加气站的供气需求。
储存系统的压力和容量需根据加气站的规模和运营需求进行设计和调整。
最后，分布系统和加气站用于将压缩天然气供应给各个用气单位。
分布系统将压缩天然气输送至不同的加气站，并通过加气机为汽车、公交车等提供燃料加注服务。
总结而言，L-CNG加气站的工艺流程主要包括天然气进站、液化天然气储存和保温、液化天然气输送和加热、蒸发和压缩、压缩天然气储存、分布系统和加气站等环节。
这一工艺流程通过液化的方式将天然气转化为压缩天然气，为交通运输提供清洁能源，并减少对环境的影响。
cng加气站工艺流程图

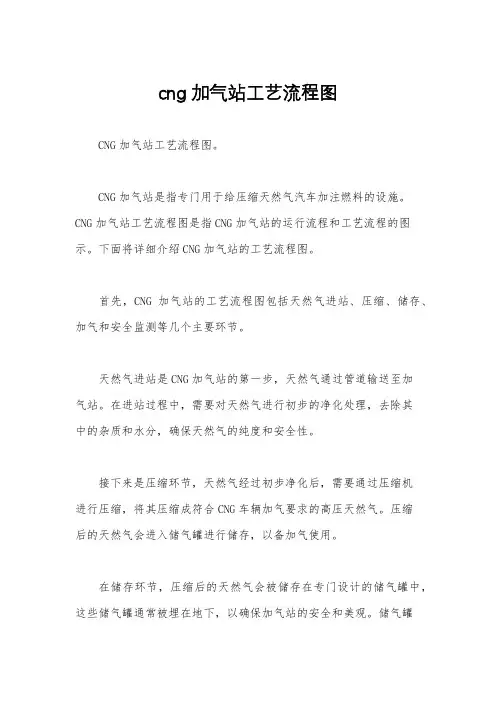

cng加气站工艺流程图CNG加气站工艺流程图。
CNG加气站是指专门用于给压缩天然气汽车加注燃料的设施。
CNG加气站工艺流程图是指CNG加气站的运行流程和工艺流程的图示。
下面将详细介绍CNG加气站的工艺流程图。
首先，CNG加气站的工艺流程图包括天然气进站、压缩、储存、加气和安全监测等几个主要环节。
天然气进站是CNG加气站的第一步，天然气通过管道输送至加气站。
在进站过程中，需要对天然气进行初步的净化处理，去除其中的杂质和水分，确保天然气的纯度和安全性。
接下来是压缩环节，天然气经过初步净化后，需要通过压缩机进行压缩，将其压缩成符合CNG车辆加气要求的高压天然气。
压缩后的天然气会进入储气罐进行储存，以备加气使用。
在储存环节，压缩后的天然气会被储存在专门设计的储气罐中，这些储气罐通常被埋在地下，以确保加气站的安全和美观。
储气罐需要具备一定的防爆和防腐蚀能力，以确保储存的天然气不会泄漏或受到污染。
加气环节是CNG加气站的核心环节，通过专业的加气设备，将储存的高压天然气加注到CNG车辆的燃料箱中。
在加气过程中，需要对加注的天然气进行流量、压力和温度等参数的监测，以确保加注的天然气符合相关标准和安全要求。
最后是安全监测环节，CNG加气站需要配备一套完善的安全监测系统，对加气站的各个环节进行实时监测和报警，以确保加气站的安全运行。
安全监测系统通常包括气体泄漏监测、压力监测、温度监测等功能，一旦发现异常情况，系统会及时报警并采取相应的应急措施。
总的来说，CNG加气站的工艺流程图是一个系统化的流程图，涵盖了天然气进站、压缩、储存、加气和安全监测等多个环节。
通过对工艺流程图的详细了解，可以更好地掌握CNG加气站的运行原理和流程，为CNG加气站的设计、建设和运营提供重要参考。
l cng加气站工艺流程
l cng加气站工艺流程
《L CNG加气站工艺流程》
L CNG加气站是为了满足液化天然气（LNG）和压缩天然气（CNG）车辆的加气需求而建立的。
它是一个复杂的系统，
涉及到多个工艺流程和设备。
下面将介绍L CNG加气站的工
艺流程。
首先是LNG卸车和储存工艺。
LNG通过罐车运输到加气站，
然后通过卸车系统将液化天然气转移至储罐中。
这个工艺需要高效的泵和管道系统来确保安全和高效率的卸车和存储。
其次是LNG泵送和增压工艺。
液化天然气需要经过泵送和增
压才能被加注到CNG车辆中。
在这个工艺流程中，需要液化
天然气泵和增压机来提供足够的压力和流量。
接下来是CNG增压和储存工艺。
对于CNG车辆来说，它需
要的是压缩天然气。
因此，CNG加气站需要增压和储存系统
来满足车辆加气的需求。
这个工艺流程需要增压机和CNG储
罐来提供高压和稳定的压缩天然气。
最后是CNG加注工艺。
在这个工艺流程中，CNG需要经过加
注枪加注到车辆中。
这需要一个安全、高效的加注枪和加注系统来确保加注的准确性和安全性。
总的来说，L CNG加气站的工艺流程涉及到LNG卸车和储存、LNG泵送和增压、CNG增压和储存以及CNG加注。
每一个
工艺流程都需要不同的设备和技术来确保加气站的正常运行和车辆的安全加气。
L-CNG加气站工艺流程
L-CNG加气站工艺流程1、卸车流程：在加气站将LNG从糟车内转移至加气站LNG储罐；2、调压流程：卸车完毕，由LNG高压泵将LNG加压至20Mpa以上，再通过高压汽化器化成CNG，并进入高压储气井或高压瓶组储存；3、加气流程：储气井中压力低至无法正常加气时，高压泵重启并汽化给储气井补气加压，并向汽车加气。
工艺流程图如下：1、设备和造价L-CNG加气站是将LNG在站内气化后使之成为CNG，并对CNG汽车加气的加气站。
这种加气站需要的主要设备有LNG储罐、LNG泵、气化器、储气瓶组和CNG加气机、压缩机。
新建的L-CNG站不使用压缩机；对由已建的CNG加气站改装成的L-CNG站，设备中包括压缩机，主要是将原有CNG站的压缩机作为LNG泵不能工作时的备用手段。
其工艺流程为：用高压LNG泵将LNG送人气化器气化后，通过顺序控制盘将其储存于高压CNG储气瓶组内，当需要时通过CNG加气机对CNG汽车进行计量加气。
其中LNG储罐的作用与LNG加气站中LNG储罐的作用相同。
LNG高压泵的主要作用是将LNG储罐内的LNG输送至高压气化器进行气化。
它可以保证足够的压力而不再用压缩机进行压缩。
高压气化器的作用是将LNG转化为CNG。
它的主要形式有3种：开架式气化器、浸没式气化器和中间媒体式气化器，其中最为常用的是开架式气化器。
顺序控制盘的主要作用是对经过高压气化器气化后流人储气瓶组和加气时由储气瓶组流入加气机的气体进行分配，以使其效率达到最高。
根据经验，可以对加气站的高压储气装置采用编组的方法以提高加气效率。
具体方法是：将储气瓶按1:2:3的容积比例分为高、中、低压3组，当高压气化器向储气瓶组充气时，应按高、中、低压的顺序进行；当储气瓶组向汽车加气时，则相反，应按低、中、高压的顺序进行。
这些工作都是通过顺序控制盘来完成的。
由于L-CNG加气站比LNG加气站增加了高压LNG泵、气化器和储气瓶组等设备，其占地面积有所增加。
