超低温冰箱DW-86L726G产品技术说明科研专用
超低温冰箱说明书
超低温冰箱介绍与注意事项一,超低温冰箱产品示意图:拉手 温控器 门锁 隔板 蜂鸣器 报警灯电源锁 定位支垫 R232通讯接口电源线进口空气开关间距架孔底盘侧盖板底盘前盖板 气压平衡孔二,说明1、冰箱应放置在阴凉通风的位置，箱体距离墙及其它物品不得少于30厘米；附件中有两个后间距支架，请按照示意图安装上，以防箱体靠墙太近；2、如果箱体因为大小的问题进不去您的房间，可以将门锁或拉手卸下，以减少箱体的宽度；3、冰箱前底部有两个定位支垫，防止箱体随意移动，冰箱到位后将螺丝下拧与地支撑；4、到位后，静置24小时，让压缩机油充分回流后再开机；5、请给超低温冰箱专配一个过流、漏电保护开关，且不能与其它设备共用同一个电源插座；6、检查电源是否符合220V+5%的要求，插上电源，准备运行；7、推上箱体后面电源箱空气开关，机器接通电源，此时机器并不能启动；8、冰箱右下侧前面板有一个锁控电源开关，从附件找到钥匙，打开电源；（垂直方向“0”为关，水平方向“1”为开）；防止有人随意开启或停止您的设备，请拔下钥匙，保管好；9、锁控电源开关打开后，电子温控仪的PV值开始闪烁，风扇运转；报警灯（红色）亮起，蜂鸣器鸣叫，按下报警灯即可停止蜂鸣，此时报警灯仍处于工作状态，再按下报警灯即可恢复蜂鸣。
当实际温度在设定温度±10℃的范围内，报警解除，即红灯熄灭，蜂鸣停止；当实际温度超出设定温度±10℃的范围时，报警启动。
10、当温度低于-10℃时，温控仪的PV值停止闪烁。
11、风扇运转30～40秒后，第一级压缩机启动；12、第一级压缩机启动后10分钟左右，第二级启动，冰箱开始制冷；13、达到设定温度后进入伺服待机状态。
三,使用注意事项1、请给超低温冰箱专配一个过流、漏电保护开关，且不能与其它设备共用同一个电源插座；2、冰箱应放置在一个通风的位置，运行环境温度不应超过30℃。
如果不能保证环境温度，当环境温度超过30℃时，请把冰箱温度设定在-75℃左右；3、当您从冰箱里取放物品时，请戴上防冻手套，以免冻伤；4、请勿用玻璃（及其它不耐低温材质）容器盛放需要冷冻的物品，以防容器涨裂；5、冰箱内严禁放入具有挥发性、易燃、易爆等危险特性的物品；6、冰箱的外表不能用水直接冲洗，这样容易导致冰箱漏电；7、请勿一次性放入10kg以上未被冷冻的物品，如果需要放入超过10kg物品时，必须分批逐次放入，当第一批物品的温度达到设定温度时才能放入下一批，每批总量不能超过10kg，放入的总量不能超过150kg，否则冰箱长时间超负荷运行，会对压缩机产生不利影响，甚至损坏压缩机；8、冰箱显示的温度是内胆中间位置的温度，局部空间温度有可能相差±5℃，通常冰箱温度稳定后，上面温度稍高，下面温度稍低；9、根据工作环境不同，一般每三个月清洁冷凝器翅片及过滤网一次，如果环境特别恶劣，应每月一次。
dw86l728超低温冰箱参数
超低温冰箱参数
参考品牌：青岛海尔
参考型号：
．品名、数量及用途
．品名：℃超低温保存箱
．数量：台
．用途：用于病原微生物及相关样本的低温冷冻保存。
．工作条件
※工作环境温度：℃。
※工作环境湿度：；
※电源: ，。
．技术要求
※立式箱体。
※材料：外壁采用彩涂钢板，内层是防腐钢板。
※压缩机：采用进口丹麦双丹弗斯压缩机复叠制冷。
※进口德国冷凝风机，冷凝风机可智能开停。
※制冷剂：采用无氟绿色环保制冷剂。
尺寸和容积：
参考尺寸：
外部尺寸（宽*深*高）**（）
内部尺寸（宽*深*高）**（）
※有效容积：≥。
※底部四角带有脚轮，便于固定和移动。
※箱内温度控制范围：℃—℃可调。
※门：外门个，具三层密封结构。
内门个，内部对应可调隔架个。
门体有安全锁。
※温度控制：微电脑控制，温度数字显示，可设定开停机温差，调节单位为℃;可根据需要设定报警温度点。
※液晶显示屏，可显示箱内温度、运行状况。
可设定温度、环境温度、输入电压、声光报警等参数。
※报警装置：具声、光两种报警方式。
多重故障报警：高低温报警、传感器报警、高低电压
1 / 2。
℃超低温冰箱参数
2.1、工作条件：环境温度10～32℃，电源220V/50Hz
2.2、样式：立式
*2.3、有效容积≥728L，标准装载量为500个2英寸冻存盒。
2.4、外部尺寸：1041*980*1980mm。
2.5、内部尺寸：766*716*1310mm，内胆材质为彩色涂层电锌钢板
2.6、净重/毛重（KG）：350/383.5Kg
**2.7、温度控制：微电脑控制，温度数字显示，,箱内温度-40℃~-86℃可调，超温报警，断电记忆；
2.8、安全系统：多种故障报警（高低温报警、传感器故障报警、门开报警、冷凝器脏报警、电池电量低报警）；两种报警方式（声音蜂鸣报警、灯光闪烁报警）；多重保护功能（开机延时保护可设定时间、显示面板密码锁功能）；所有部件独立接地；
三、售后服务及其他：
3.1维修：
3.1.1设备验收合格后整机保修壹年，压缩机保修叁年，终身维修。
3.1.2维修响应时间为24小时内到院排除故障。
3.2培训：免费提供操作培训和维修培训。
四、安装及验收要求：
4.1安装地点：业主制定地点。
4.2安装完成时间：接用户通知后7天内全部调试完成。
4.3安装标准：符合我国国家有关技术规范和技术标准。
2.11、隔热层：加厚VIP航空隔热真空保温材料+无氟发泡剂，保温效果好，VIP厚度达25mm。
**2.12、创新双级复叠碳氢制冷系统设计，选用HC制冷剂，含氟为0，25℃环温时，国家第三方权威结构认证单日耗电量10.5KW/24h。
2.13、进口SECOP压缩机，质量更可靠，EBM进口低噪音节能风机，提高系统安全性和可靠性；
*2.9、显示：LED显示屏，可显示箱内温度，设定温度，环境温度，输入电压。能设定高低温报警和箱内温度，具有故障提示预警功能。
超低温冰箱标准操作规程
超低温冰箱标准操作规程一、前言超低温冰箱是一种重要的实验设备，主要用于储存生物样品、疫苗等高价值物品。
本文档是超低温冰箱的标准操作规程，旨在指导使用者正确、安全地操作超低温冰箱，保证设备的正常运行，同时保护人员和样品的安全。
二、超低温冰箱的基本介绍超低温冰箱是一种专门用于储存生物样本、疫苗等高价值物品的设备。
其工作温度通常在-80℃~-150℃之间，因此其功效比普通冰箱更高。
超低温冰箱一般采用压缩机冷凝技术，其内部复杂的冷却设备和收纳配置，使其不同于其他常规制冷箱。
三、超低温冰箱的使用与操作3.1 超低温冰箱的使用超低温冰箱主要用于储存生物样本、疫苗等高价值物品，这些物品对温度、湿度和存放时间等因素均有较高的要求。
为了保证这些物品的安全和完整性，使用超低温冰箱时应严格按照以下规定进行操作：•打开、关闭冰箱门时，应轻拍门的任何一面，等待30秒后，再次打开或关闭。
•非必要情况下，每次打开冰箱门的时间应控制在30秒以内。
•在开启和使用超低温冰箱时需先按前面的快柜键，按照屏幕提示输入密码后，才可打开冰箱门。
•冰箱内不可放置易燃易爆和有毒物品。
使用前需要清洗内部，确定冷冻位置是否正确。
在使用过程中需防止水分进入，特别是不宜将温度计插入冷冻样本中。
•在放置样本时需注意负载均衡，禁止使用金属或导电物品，以保证冷冻均匀。
3.2 超低温冰箱的操作•开启和关闭超低温冰箱超低温冰箱打开，只需按照屏幕提示输入密码后，再选择冰箱门打开，就可以顺利打开冰箱。
关闭时，按下面的关键，待警示灯暗淡后，才可以关上门，否则容易损坏内部设施。
•冰箱温度的调节使用超低温冰箱，需要根据物品的要求，保持恒定的低温。
在使用之前，需先按照实验要求，设定恒温，否则会影响实验结果。
设定完毕后，观察屏幕显示区是否正确，并记录有用的数据。
如果需要调整温度，按“温度”键，选择出所需要的温度，再按一下“打开”键就可以开启设备，并将温度按照设定的控制模式进行调整。
超低温冰箱标准操作规程
技术股份有限公司文件目的规范超低温冰箱的操作与维护程序，正确使用设备，保证检测工作的顺利进行、操作人员人身安全和设备安全.适用范围本操作与维护规程适用于海尔ＤＷ－86Ｌ388Ａ超低温冰箱的使用操作。
职责操作人员：负责按照本规程操作仪器设备，对仪器进行日常维护，并作使用记录。
保管人员:负责监管仪器操作是否符合规程，并对仪器进行定期维护、保养。
科室负责人：负责对仪器设备的综合管理。
内容1 工作环境1。
1 温度：10℃－28℃，最理想的温度18℃－25℃，最高不超过32℃。
1。
2 湿度：低于80％ＲＨ，如果最大温度在32℃，湿度应该低于57%ＲＨ.1.3 避免大量灰尘、避免机械摇摆或震动.1.4 保存箱四周应该留出至少30ｃｍｄｅ间隙,便于通风散热；通风良好，避免阳光直射。
2 首次使用调试2.1 保存箱安装后必须静止至少24小时以上才能通电;在空箱情况下，将电源线连接到合适的专用插座；2。
2打开保存箱右侧电控箱上的充电电池开关（从保存箱右侧可以看到),不打开该开关，测试时会有电池电量低报警；若安装了辅助冷却系统则先关闭其开关;若听到报警声则按下蜂鸣取消键来停止鸣叫。
2.3设定所需要的保存箱温度:空箱不放入物品，通电开机，分阶段使保存箱先降温至－60℃，正常开停8小时后再调到－80℃,观察保存箱有正常开停24小时以上。
证明保存箱性能正常.2。
4确认保存箱性能正常后，可以向保存箱内存放物品。
原则上应将保存箱温度设置在高于存放物品的温度3℃左右(即如果物品温度为－60℃，则将保存箱温度设定在－57℃)，存放物品不超过1/3箱体容量。
保证保存箱停机，并有正常开停8个小时以上。
3 日常使用注意事项3。
1 冰箱应由专人负责,每天检查运行情况并记录(每隔2－4小时记录检查一次),遇到机器故障或停机时冰箱内温度会上升，如果短时内不能修复，取出所存放物品，转移到符合储存物品温度要求的地方存储；将物品放入冰箱前,确认物品锁要求的温度和冰箱的温度范围相符合；冰箱的实际显示温度与设置温度有一定的差异。
-86超低温冰箱

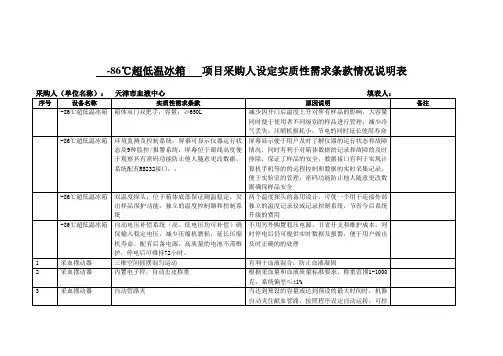

-86℃超低温冰箱项目采购人设定实质性需求条款情况说明表
中心受理人：受理时间：上网公布时间：
填表说明：1、本表限于采购人就实质性需求条款内容的填写；
2、为进一步体现政府采购“公开、公平、公正”原则，科学规范地制作招标（谈判）文件，避免出现影响公开竞争的排他性内容，在办理项目委托时须同时填报此表；
3、为使投标人对采购项目理解透彻，请采购人本着客观实际的原则填写说明；
4、此表内容连同采购需求一并于天津市政府采购中心网上公示，征求所有供应商意见。
海尔-86°C超低温保存箱系列
海尔-86°C超低温保存箱系列一、DW-86L490 -86°C超低温保存箱说明产品展示：超低温产品结构的重大突破1 世界领先上下双外门结构：单门单锁实现单机多人使用；存取样本是箱内其他空间温升低实现节能低碳。
2 内外门4层密封结构使箱内外温差合理过度，最大限度降低冷量损失。
3 特有V.I.P.保温技术，在保证隔热同时最大限度降低设备占地面积；时间单位计量样本占地面积最低。
4 精巧手把设计符合人体工程学实现产品安全性、存取可操作性、锁紧省力性多种功能。
强大高效制冷系统1 双压机复叠制冷机理，高效、稳定。
2 国际顶级丹佛斯压缩机为产品输出强大制冷能力。
3 高效率制冷回路系统，实现高效换热、降温速度快、能耗低。
4 高端EBM冷凝风机。
5 国际领先制冷剂，高效环保。
精密温度控制及尖端电子技术1 微电脑温控系统，控温精确；同时感应使用环境温度、电压等条件对控制系统模糊自动调整。
2 LED数码管显示，系统影响状态一目了然。
3 自我诊断及多种报警功能，超温、冷凝器脏、传感器故障等问题出现时采用多种方式（声、光、远程）告知。
4 先进安全性，系统参数密码防篡改；压机启动延时保护延长寿命环节用户用电环境压降5 电压补偿功能，保证产品宽带电压稳定使用性。
二、DW-86L626 -86°C超低温保存箱产品展示：用途概述：用于保存病毒、病菌、红细胞、白细胞、皮肤、骨骼、细菌、精液、生物制品，远洋制品，电子器件，特殊材料的低温试验等；■温度控制·电脑控制，温度数字显示，调节单位为1℃，箱内温度-10℃~ -86℃可调。
■安全系统·多种故障报警（高低温报警、传感器报警、高低电压报警、冷凝器散热差报警、环温超标报警）；·两种报警方式（声音蜂鸣报警、灯光闪烁报警）；·多重保护功能（密码保护、开机延时保护、超低电压补偿保护、超高电压补偿保护）；·所有独立部件安全接地。
超低温冰箱标准操作规程
技术股份有限公司文件目的规范超低温冰箱的操作与维护程序，正确使用设备，保证检测工作的顺利进行、操作人员人身安全和设备安全。
适用范围本操作与维护规程适用于海尔ＤＷ－86Ｌ388Ａ超低温冰箱的使用操作。
职责操作人员：负责按照本规程操作仪器设备，对仪器进行日常维护，并作使用记录。
保管人员：负责监管仪器操作是否符合规程，并对仪器进行定期维护、保养。
科室负责人：负责对仪器设备的综合管理。
内容1 工作环境温度：10℃－28℃，最理想的温度18℃－25℃，最高不超过32℃。
湿度：低于80％ＲＨ，如果最大温度在32℃，湿度应该低于57％ＲＨ。
避免大量灰尘、避免机械摇摆或震动。
保存箱四周应该留出至少30ｃｍｄｅ间隙，便于通风散热；通风良好，避免阳光直射。
2 首次使用调试保存箱安装后必须静止至少24小时以上才能通电；在空箱情况下，将电源线连接到合适的专用插座；打开保存箱右侧电控箱上的充电电池开关（从保存箱右侧可以看到），不打开该开关，测试时会有电池电量低报警；若安装了辅助冷却系统则先关闭其开关；若听到报警声则按下蜂鸣取消键来停止鸣叫。
设定所需要的保存箱温度：空箱不放入物品，通电开机，分阶段使保存箱先降温至－60℃，正常开停8小时后再调到－80℃，观察保存箱有正常开停24小时以上。
证明保存箱性能正常。
确认保存箱性能正常后，可以向保存箱内存放物品。
原则上应将保存箱温度设置在高于存放物品的温度3℃左右（即如果物品温度为－60℃，则将保存箱温度设定在－57℃），存放物品不超过1/3箱体容量。
保证保存箱停机，并有正常开停8个小时以上。
3 日常使用注意事项冰箱应由专人负责，每天检查运行情况并记录（每隔2－4小时记录检查一次），遇到机器故障或停机时冰箱内温度会上升，如果短时内不能修复，取出所存放物品，转移到符合储存物品温度要求的地方存储；将物品放入冰箱前，确认物品锁要求的温度和冰箱的温度范围相符合；冰箱的实际显示温度与设置温度有一定的差异。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
超低温冰箱DW-861726G产品技术说明(科研专用) 一、产品技术规格
二、DW-861726G招标参数
1】总有效容积726升，外部尺寸大于或等于1046πun*998mπι*1980mπι（宽*深*高），4层4个内门提升保温性能。
2】制冷系统：复立式制冷系统，采用HC制冷剂，进口压缩机，25C环温时耗电量10.5kWh∕24h o
3】显示界面：10寸高性能1CD电容屏，触控敏锐，直观显示箱内温度、环境温度、输入电压等数据和温度曲线。
箱内温度异常时，主页温度显示醒目红色提醒用户。
4】物联系统：选配物联APP随时随地监控设备运行状态，系统故障自诊断和报警，保障样本安全。
5】可选配样本管理功能：液晶屏内置无线Wifi模块，可与计算机无线连接，使用样本库软件，精确存取样本；扫码枪扫描入库，从PC端到触摸屏，双屏同步，安全、准确、便捷。
6］权限保护：密码保护、指纹模块（选配）、打卡模块（选配）支持多用户共用管理一台冰箱。
7］噪声：低噪音，稳定运行噪音50分贝，超级静音。
81均匀性：设定温度在-40〜-86°C范围调节，箱内温度均匀度W±5*C,
9］报警及安全保护：多种故障报警（高低温报警、传感器故障报警、冷凝器脏报警、环温过高报警、断电报警）。
三种报警方式（声音蜂鸣报警、灯光闪烁报警、APP推送短信报警（选配））；多重保护功能（开机延时保护、密码保护、压机延时保护、压机高温保护、压力过高保护）。
10］外观：全新外观设计，美观大方；独有的文件夹模块，可存放文件，放置马克笔，方便随时记录。
11】手把，全新设计一体式手把，开门容易
12］5V冷链监控：预埋5V冷链供电线，可选配5V冷链模块，实时监控箱内温度、环温、电压等数据。
13】数据接口：标配R485数据接口，可同计算机网线连接，显示箱内温度，监控设备状态。
14］密封性能：内外门五层密封结构，密封效果好，不易结霜。
15】材料：机器箱壳采用电锌板涂层；内胆采用δ0.8材料全防腐特殊耐低温镀锌板涂层，发泡层采用新型高性能VIP真空隔热保温材料。
16］内门：四个，每个内门具有可靠密封条，单独密封。
可独立分别存取物品，以减小箱内温度
波动，并有效保证物品安全保存。
17】安全锁：双锁设计，冰箱自带挂锁锁孔，可挂两把挂锁。
配有转锁钥匙锁（带4把钥匙），
还可以选配打卡和指纹电磁锁，安全保存物品；支持多用户共用管理一台冰箱。
18］留言/记事本功能：方便多用户共用一台冰箱时，相互之间留言，以及自己创建记事本，备忘。
19】数据上传/下载：可以通过USB接口和网络上传和下载箱内设置、温度、报警记录以及事件记录等20］配置文件：可通过USB接口和网络上传和下载配置文件，将一台冰箱的设置参数和数据等信息复制到其它冰箱。
21］事件记录：可记录开门事件、密码修改、设置修改、账户登录等记录。
22】USB模块：标配USB,用于记录箱内温度、设置温度、高低温报警、环温等，可储存数据10年以上。
23］脚轮：配备万向脚轮，灵活，可移动、可锁定。
24】进门尺寸：最小进门尺寸88O ra n,打开门从深度方向进门。
25］平衡孔：门体平衡孔设计，彻底解决短时间内连续多次开门不用等待。
26】标配单机版物品管理（样本管理）系统：针对非使用冻存架、盒、管的用户方便记录物品的存储位置和出入库记录。
26］标配20个2英寸不锈钢抽屉式冻存架（5*5）,500个塑料冻存盒（10*10）,50000个2m1冻存管。
青岛海尔生物医疗股份有限公司。
