NAT配置命令
NAT配置命令
一、静态NAT的配置
1、设置外部端口的IP地址
2、设置内部端口的IP地址
3、在内部局部地址和外部全局地址之间建立静态地址转换
router(config)#ip nat inside source static local-ip global-ip
router(config)#ip nat inside source static 192.168.1.2 61.159.62.130
(将内部局部地址192.168.1.2 转换为内部全局地址61.159.62.130 )
4、在内部和外部端口上启用NAT
router(config)#interface serial 0/0
router(config-if)#ip nat outside
router(config)#interface fastethernet 0/0
router(config-if)#ip nat inside
二、动态NAT的配置
1、设置外部端口的IP地址
2、设置内部端口的IP地址
3、定义内部网络中允许访问外部网络的访问控制列表
router(config)#access-list 1 permit 102.168.1.0 0.0.0.255
4、定义合法IP地址池
router(config)#ip nat pool pool-name star-ip end-ip netmask [type rotary]
pool-name:放置转换后地址的地址池的名称
star-ip/end-ip:地址池内起始和结束的IP地址
netmask:子网掩码
type rotary（可选）:地址池中的地址为循环使用
router(config)#ip nat pool test0 61.159.62.130 61.159.62.190 netmask 255.255.255.192 5、实现网络地址转换
router(config)#ip nat inside source list access-list-number pool pool-name [overload] access-list-number:为1--99之间的整数
pool-name:池名
overload（可选）:使用地址复用，用于PAT
router(config)#ip nat inside source list 1 pool test0
6、在内部和外部端口上启用NAT
router(config)#interface serial 0/0
router(config-if)#ip nat outside
router(config)#interface fastethernet 0/0
router(config-if)#ip nat inside
三、PAT的配置
A、使用外部全局地址
1、设置外部端口的IP地址
2、设置内部端口的IP地址
3、定义内部网络中允许访问外部网络的访问控制列表
router(config)#access-list 1 permit 102.168.1.0 0.0.0.255
4、定义合法IP地址池
router(config)#ip nat pool onlyone 61.159.62.130 61.159.62.130 netmask
255.255.255.248
在这里合法地址池的名称是onlyone ，合法地址范围是61.159.62.130 ,掩码是
255.255.255.248 ,由于只有一个地址，所以起始地址与结束地址相同。
5、设置复用动态IP地址转换
router(config)#ip nat inside source list access-list-number pool pool-name overload router(config)#ip nat inside source list 1 pool onlyone overload
此条命令以端口复用方式，将访问控制列表1中的局部地址转换为onlyone 地址池中定义的全局IP地址。
6、在内部和外部端口上启用NAT
router(config)#interface serial 0/0
router(config-if)#ip nat outside
router(config)#interface fastethernet 0/0
router(config-if)#ip nat inside
到此端口复用动态地址转换即完成。
B、复用路由器外部接口的IP地址
1、设置外部端口的IP地址
2、设置内部端口的IP地址
3、定义内部网络中允许访问外部网络的访问控制列表
router(config)#access-list 1 permit 102.168.1.0 0.0.0.255
4、定义合法IP地址池
由于直接使用外部接口地址，所以不再定义IP 地址池。
5、设置复用动态IP地址转换
router(config)#ip nat inside source list 1 interface serial0/0 overload
上述命令表示以端口复用方式，将访问控制列表1 中的私有地址转换为路由器外部接口的合法IP地址。
6、在内部和外部端口上启用NAT
router(config)#interface serial 0/0
router(config-if)#ip nat outside
router(config)#interface fastethernet 0/0
router(config-if)#ip nat inside
四、TCP 负载均衡配置
假设有三个服务器10.1.1.1 10.1.1.2 10.1.1.3,使用一个虚拟主机10.1.1.127 来代表这个服务器组，要求利用NAT技术在3个服务器之间实现负载均衡。
1、设置外部端口的IP地址
2、设置内部端口的IP地址
3、为虚拟主机定义一个标准的IP访问控制列表
router(config)#access-list 2 permit 10.1.1.127
4、给真实主机定义一个NAT地址集
router(config)#ip nat pool real-host 10.1.1.1 10.1.1.3 prefix-length 24 trpe rotary
此命令表示，真实主机地址为10.1.1.1---10.1.1.3,网络前缀长度为24位，且该地址集为循环（rotary）型。
5、设置访问控制列表与NAT地址集之间的映射
router(config)#ip nat inside destination list access-list-number pool pool-name
关键字destination 表示我们将对从外部进入的数据包的目的地址进行地址转换。
router(config)#ip nat inside destination list 2 pool real-host
此命令表示在访问控制列表2 所允许的虚拟主机地址和真实主机地址集之间建立映射。
6、在内部和外部端口上启用NAT
router(config)#interface serial 0/0
router(config-if)#ip nat outside
router(config)#interface fastethernet 0/0
router(config-if)#ip nat inside
五、验证NAT的配置
router#show ip nat translations
router#show ip nat statistics
六、调试验NAT
router#debug ip nat
七、清除NAT表的条目
router#clear ip nat translation *。
网络路由技术中的NAT配置教程
网络路由技术中的NAT配置教程随着互联网的迅速发展和普及，网络已经成为了人们生活和工作中不可或缺的一部分。
在网络中，路由器扮演着重要的角色，负责将数据包从源地址发送到目标地址。
而网络地址转换（Network Address Translation，NAT）则是路由器中一项重要的技术，它允许将私有网络的IP地址转换为公网IP地址，实现内部网络与互联网之间的正常通信。
一、什么是NAT网络地址转换（NAT）是一种将私有网络的IP地址转换为公网IP 地址的技术。
在互联网早期，IP地址资源有限，为了解决IP地址不足的问题，NAT应运而生。
通过NAT，一个公网IP地址可以被多个内部网络使用，大大节约了IP地址资源，在一定程度上解决了IP地址的枯竭问题。
二、NAT的工作原理1. 出口NAT出口NAT是指内部网络中的设备通过路由器上的NAT功能访问互联网。
当内部设备发送请求时，NAT会将源IP地址替换为路由器的公网IP地址，并在其NAT转换表中建立一个条目，将内部设备的私有IP 地址与其对应的公网IP地址进行映射。
当返回数据包到达路由器时，NAT会根据NAT转换表中的映射关系将其转发给正确的内部设备。
2. 入口NAT入口NAT是指互联网上的设备想要访问内部网络中的设备。
此时，互联网上的设备会向路由器的公网IP地址发送请求。
路由器会检查NAT转换表中是否有与请求对应的映射关系。
若有，则将请求转发给内部网络中的设备，并将目标IP地址替换为内部设备的私有IP地址。
三、NAT配置教程以下是NAT的配置教程，基于常见的家用路由器。
1. 登录路由器首先，通过浏览器进入路由器的管理界面。
通常情况下，输入路由器的IP地址（一般为或）即可进入登录页面。
输入正确的用户名和密码，登录路由器的管理界面。
2. 打开NAT设置界面在路由器的管理界面中，找到“NAT设置”或“端口转发”选项。
不同品牌的路由器可能有不同的界面，可以根据具体情况进行搜索或咨询。
NAT命令手册
NAT命令手册目录1简介 (3)1.1NAT概述 (3)1.2NAT实现的功能 (3)1.2.1静态NAT (3)1.2.2动态源NAT (3)1.2.3动态目的NAT (4)1.2.4ALG (4)2配置NAT (7)3典型配置 (12)1 简介1.1 NAT 概述NAT （Network Address Translation ，网络地址转换）是将IP 数据报报头中的IP 地址转换为另一个IP 地址的过程。
在实际应用中，NAT 主要用于实现私有网络访问公共网络的功能。
这种通过使用少量的公有IP 地址代表较多的私有IP 地址的方式，将有助于减缓可用IPv4地址空间的枯竭。
NAT 负责把内部主机的数据包的源地址(私有IP 地址)按照一定的规则翻译成合法的、唯一的公网IP 地址，源数据包的端口转换成NAT 的一个端口，目的IP 地址和端口不变，最终数据包经过路由器发送到目的地址。
同时，NAT 也负责把外部主机返回的数据包的目的地址和端口转换成内网的私有地址和端口，源地址和端口不变。
这种变换的本质是在NAT 内部维护着一张转换表，负责由内到外和由外到内的IP 地址与端口的转换。
1.2 NAT 实现的功能 1.2.1 静态NAT设备将网络的将一个内部地址L 映射到一个外部地址G 上。
从内部网络发送以L 为源的数据包的源地址会被替换成地址G 。
同时，从外部发往内部网络的目的地址为G 的数据包的目的地址会被替换成L 。
这样内部主机就可以伪装成G 与外部网络通信。
ABL->GL<-G10.10.10.2192.168.2.100图1、静态NAT 示意图1.2.2 动态源NAT将内部网络访问外部网络数据包的源地址L 替换成设定好的全局地址G 。
使内部网络主机可以用这个全局地址G 访问外部网络 ，但外部主机无法用G 地址访问内部主机L 。
AL->GL<-G10.10.10.2192.168.2.100B图2、动态NAT 示意图1.2.3 动态目的NAT将外部主机访问设定好的全局地址G 的数据包的目的地址替换成内部主机的地址L ，也就是常见的虚拟服务器，可对转换业务进行端口映射。

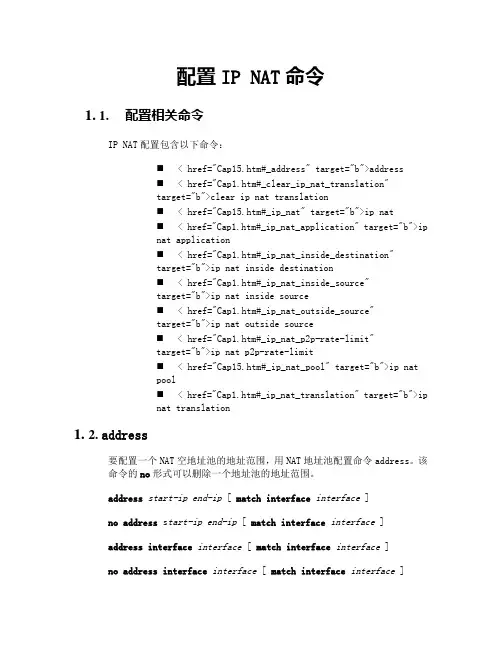

配置IP NAT命令
