CCTV排水管道检测标准
管道清淤质量标准
管道清疏质量要求
1．管道管渠清淤质量验收标准
依据《城镇排水管渠与泵站运行维护安全技术规程》CJJ68-2016中3.3.13标准：
排水管渠及设施疏通清捞养护质量标准
2．满足CCTV检测的要求
《城镇排水管渠与泵站运行维护安全技术规程》CJJ68-2016中3.5.8要求：1）CCTV检测不应带水作业。
2）当现场条件无法满足时，应采取降低水位措施，确保管道内水位不大于管道直径的20%；且不应大于200mm；
3）采用CCTV检测时管内最大淤积深度不应大于100mm。
3．其他类物质清除
1）包括：生活垃圾、异物、沉积、结垢、固结物、树根、障碍物、残墙、坝头、浮渣等。
2）树根：清除管渠内部树根，硬质树根不允许突出管道内壁，清除根须残留，对于局部无法清除根须残留CCTV检测，直径不超过3mm，不得有环状或面状存在（零星残留允许）。
3）沥青、水泥固结物：清淤后管道内不允许有面状残留（允许局部高度不超过10mm点状残留，消除尖锐突起）。
4．管渠塌陷类
发现管渠塌陷，应进行CCTV/QV检测，满足检测需要，能够清除判断塌陷程度及位置。
cctv管道检测技术资质证书
cctv管道检测技术资质证书摘要：一、引言二、CCTV管道检测技术简介1.技术原理2.应用领域三、CCTV管道检测资质证书的重要性1.行业规范与标准2.保障服务质量3.客户信任与认可四、获得CCTV管道检测资质证书的条件1.企业资质要求2.人员培训与资格认证3.设备与技术要求五、我国CCTV管道检测行业现状与展望1.市场规模与发展速度2.政策法规支持3.创新与发展方向六、结语正文：【引言】随着我国城市化进程的加快，基础设施建设不断完善，管道检测行业逐渐崛起。
CCTV管道检测技术作为一种先进的非破坏性检测方法，得到了广泛的应用。
在此基础上，CCTV管道检测资质证书也逐渐成为行业关注的焦点。
本文将围绕CCTV管道检测技术及其资质证书展开论述，分析其重要性以及获得条件的相关问题。
【CCTV管道检测技术简介】CCTV管道检测技术是一种利用闭路电视系统，通过摄像头捕捉管道内部图像，实时传输到监控设备，从而实现对管道内部状况进行全面了解的技术。
该技术具有非破坏性、高效、准确等特点，适用于各种管道，如市政排水管道、燃气管道、石油管道等。
【CCTV管道检测资质证书的重要性】1.行业规范与标准：CCTV管道检测资质证书是对企业遵守行业规范和标准的认可，有助于维护行业秩序，提高整体服务质量。
2.保障服务质量：获得资质证书的企业需经过严格的审核与认证，具备一定的技术实力和服务水平，能够为客户提供可靠的检测服务。
3.客户信任与认可：对于客户而言，选择拥有资质证书的企业意味着品质保证和安全放心，有助于树立企业形象，拓展市场。
【获得CCTV管道检测资质证书的条件】1.企业资质要求：申请资质证书的企业需具备相应的营业执照、税务登记证等基本证件，且注册资本、经营范围等需符合相关规定。
2.人员培训与资格认证：企业员工需接受专业培训，通过相关资格认证，具备一定的技术知识和实际操作能力。
3.设备与技术要求：企业需具备先进的CCTV管道检测设备，且技术参数、检测方法等需符合行业标准。
排水管网CCTV检-排水管网CCTV检测作业流程
长度(mm) Length(mm)
325 550 563 625 700 1175 788 1400 888 1175 1625 2250 2250 2550 2250 2250
效果图片
600-2448 范围：575 mm-1250 mm 直径：546 mm 长度：2286 mm 重量：65.7 kg 压力：1.7 bar
由于受领导的意识、管理体制、资金等影响，我国城市的管道病害往往在出 现初期，得不到发现和修理，等到发展出现重大事故时才做应急处置，这时 已对国家财产造成巨额经济损失，有些事故已危及到人身安全。所以，依据 世界上一些发达国家的做法，对管道进行定期“体检”和及时“治疗”已刻 不容缓，做到防患于未然。
排水管网的面临主要问题
（4）截污 设置堵口将自上而下的第一个工作段处用封堵把井室进水管道口堵死， 然后将下游检查井出水口和其他管线通口堵死，只留下该段管道的进水 口和出水口。
（5）高压清洗车疏通 使用高压清洗车进行管道疏通，将高压清洗车水带伸入上游检查井底部， 把喷水口向着管道流水方向对准管道进行喷水，污水管道下游检查井继 续对室内淤泥进行吸污。
但电视和声纳检测技术环境要求很高，特别是在作管道结构完好检查时， 必须是在很低水位条件下，且要求在检测前需对管道进行清洗。
cctv管道检测技术资质证书

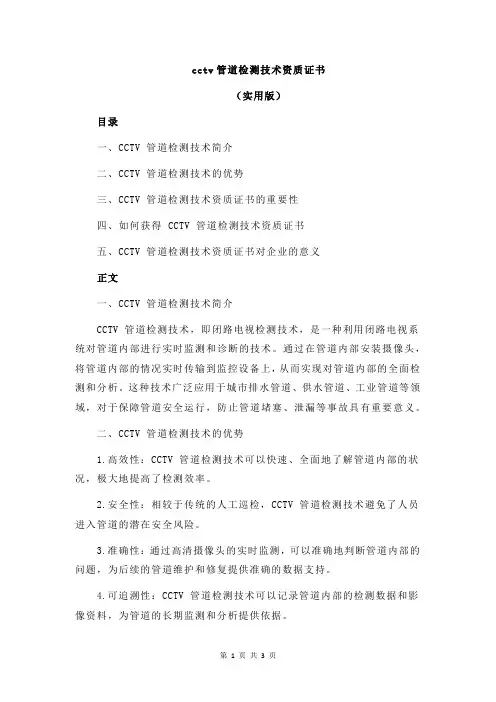

cctv管道检测技术资质证书（实用版）目录一、CCTV 管道检测技术简介二、CCTV 管道检测技术的优势三、CCTV 管道检测技术资质证书的重要性四、如何获得 CCTV 管道检测技术资质证书五、CCTV 管道检测技术资质证书对企业的意义正文一、CCTV 管道检测技术简介CCTV 管道检测技术，即闭路电视检测技术，是一种利用闭路电视系统对管道内部进行实时监测和诊断的技术。
通过在管道内部安装摄像头，将管道内部的情况实时传输到监控设备上，从而实现对管道内部的全面检测和分析。
这种技术广泛应用于城市排水管道、供水管道、工业管道等领域，对于保障管道安全运行，防止管道堵塞、泄漏等事故具有重要意义。
二、CCTV 管道检测技术的优势1.高效性：CCTV 管道检测技术可以快速、全面地了解管道内部的状况，极大地提高了检测效率。
2.安全性：相较于传统的人工巡检，CCTV 管道检测技术避免了人员进入管道的潜在安全风险。
3.准确性：通过高清摄像头的实时监测，可以准确地判断管道内部的问题，为后续的管道维护和修复提供准确的数据支持。
4.可追溯性：CCTV 管道检测技术可以记录管道内部的检测数据和影像资料，为管道的长期监测和分析提供依据。
三、CCTV 管道检测技术资质证书的重要性CCTV 管道检测技术资质证书是衡量企业是否具备从事 CCTV 管道检测技术服务的资格和能力的重要凭证。
对于企业而言，拥有 CCTV 管道检测技术资质证书可以提高企业的市场信誉和竞争力，有助于企业在激烈的市场竞争中脱颖而出。
对于客户而言，选择具有 CCTV 管道检测技术资质证书的企业，可以确保管道检测服务的质量和安全，降低因管道检测不当造成的潜在风险。
四、如何获得 CCTV 管道检测技术资质证书企业要获得 CCTV 管道检测技术资质证书，需要通过国家相关部门的考核，具备一定的资质条件。
具体来说，企业需要具备以下条件：1.具有独立法人资格，具备一定的经济实力和良好的社会信誉。
cctv管道检测技术资质证书

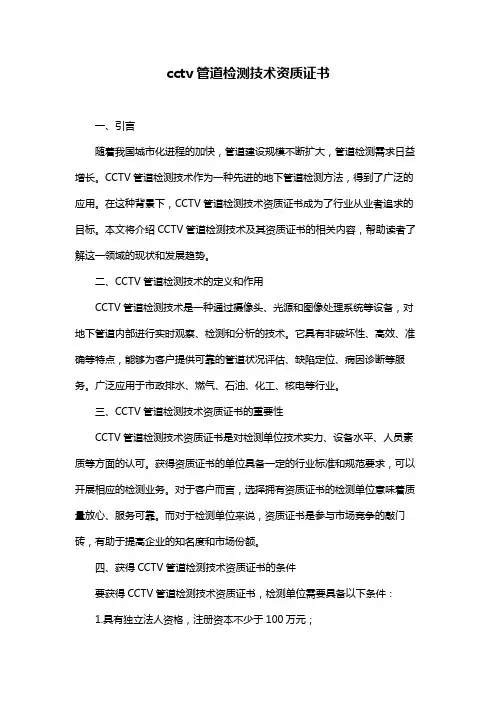

cctv管道检测技术资质证书一、引言随着我国城市化进程的加快，管道建设规模不断扩大，管道检测需求日益增长。
CCTV管道检测技术作为一种先进的地下管道检测方法，得到了广泛的应用。
在这种背景下，CCTV管道检测技术资质证书成为了行业从业者追求的目标。
本文将介绍CCTV管道检测技术及其资质证书的相关内容，帮助读者了解这一领域的现状和发展趋势。
二、CCTV管道检测技术的定义和作用CCTV管道检测技术是一种通过摄像头、光源和图像处理系统等设备，对地下管道内部进行实时观察、检测和分析的技术。
它具有非破坏性、高效、准确等特点，能够为客户提供可靠的管道状况评估、缺陷定位、病因诊断等服务。
广泛应用于市政排水、燃气、石油、化工、核电等行业。
三、CCTV管道检测技术资质证书的重要性CCTV管道检测技术资质证书是对检测单位技术实力、设备水平、人员素质等方面的认可。
获得资质证书的单位具备一定的行业标准和规范要求，可以开展相应的检测业务。
对于客户而言，选择拥有资质证书的检测单位意味着质量放心、服务可靠。
而对于检测单位来说，资质证书是参与市场竞争的敲门砖，有助于提高企业的知名度和市场份额。
四、获得CCTV管道检测技术资质证书的条件要获得CCTV管道检测技术资质证书，检测单位需要具备以下条件：1.具有独立法人资格，注册资本不少于100万元；2.拥有不少于2名具有相关专业技术资格的工程师；3.具备与检测业务相适应的仪器设备，包括摄像头、光源、图像处理系统等；4.建立完善的质量管理体系，并通过ISO9001等质量体系认证；5.具有良好的信用记录，无违法违规行为。
五、CCTV管道检测技术资质证书的优势1.提高企业信誉：拥有资质证书表明检测单位具备一定的技术实力和市场竞争力，有助于树立企业品牌形象；2.拓展业务范围：资质证书是参与市场竞争的通行证，有助于检测单位获取更多的业务机会；3.增加客户信任：客户更愿意选择拥有资质证书的检测单位，从而提高业务成功率；4.规范市场秩序：资质证书的发放有助于加强对检测市场的监管，提高行业整体水平。
排水管网检测技术方案
排水管网检测技术方案3.1一般规定（1）排水管网检测范围与排水管网探查范围一致，包含经开区所有具有排水系统的排水单元的排水管网，立管、隔油池、化粪池等均需要进行检测，具体详见2.1.2第（1）条。
化粪池隔油池清淤？（清淤单位？清淤程度？需要问政府）（2）楼前管（包含立管及污水进出户管道）用QV检测，其他类型管道检测方法应以CCTV检测为主（管径<200mm时采用QV检测，管径>=200mm时采用CCTV 检测），CCTV检测前可采用QV进行摸排。
（3）新购置的、经过大修或长期停用后重新启用的设备，投入检测前应进行检定和校准。
检测设备的基本性能和主要技术指标应符合《城镇排水管道检测与评估技术规程》CJJ 181规定，安全性能应符合《爆炸性气体环境用电气设备》GB 3836的有关规定。
（4）管道检测时，降水清淤后需要测量井底埋深与管底埋深，并形成记录，对照物探图纸，若发现连接关系、埋深有误或明显点之间存在暗井等问题，需要修改物探数据时，及时编写腾讯在线文档（需要下载手机软件），上海院提供模板。
3.2排水管道检测流程图排水管道检测流程排水管道检测宜采用的流程见图3-1。
图3-1 排水管道检测流程3.3技术要求3.3.1管道封堵、降水、清淤管道降水清淤前需要拍摄照片，照片命名：井号+“降水清淤前”，例：01WS0001降水清淤前，降水后需要拍摄照片，照片命名：井号+“降水后”，例：01WS0001降水后，清淤后需要拍摄照片，照片命名：井号+“清淤后”，例：01WS0001清淤后，拍摄照片均用工程相机拍摄，降水清淤需要独立做表格，命名：排水单元名称+降水清淤检测情况表+单位名称+日期，采用上海院提供模板。
（1）管道降水管道降水宜采用潜水泥浆泵，潜水泵上下检查井时应有专门的吊装设备；潜水泵的电源连接、抽水操作应有具备电工证书的人员完成；潜水泵抽水前应对检查井内漂浮物等进行清捞，避免垃圾堵塞水泵，影响水泵的抽水能力；管道内的积水应排至下游同类型通畅的管网；水泵抽水水带应密封良好，不得有污水渗出，减少污水对环境的污染；降水后管道内存水不大于管道直径的20%方可开展CCTV 检测工作。
最新整理污水管道CCTV检测技术介绍电子教案
污水管道CCTV检测技术介绍技术支持单位：甘肃拓维地理信息工程有限公司1 CCTV检测系统发展概述管道的检测是进行修复和合理养护的前提，目的是了解管道内部状况。
根据管道内部状况，可以确认管道是否需要修复和修复应采用何种工法，可以科学地制订养护方案。
对于人员可以进入的大管径管道，从经济上考虑，可以派施工人员直接进入检查记录。
而对于人员无法进入的管道，必须采用其他方法。
现今使用最普遍的检测工具是管道闭路电视检测系统（Closed-Circuit Television）（简称CCTV），是专门应用于地下管道检测的工具。
该系统出现于20世纪50年代，到该世纪80年代此项技术基本成熟。
通常，CCTV系统安装在自走车上，可以进入管道内进行摄像记录。
技术人员根据检测录像，进行管道状况的判读，可以确定下一步管道修复采用哪些方法比较合适。
针对管内水位较高的情况，CCTV 不能有效地拍摄水下的情况，声纳系统可作为补充，扫描出水下的积泥、异物和重大结构损坏情况，基本解决了CCTV的不足。
现今生产制造CCTV检测系统的厂商很多，例如：IBAK公司、Per Aarsleff A/S 公司、Telespec、Pearpoint与Radiodetection等等。
虽然CCTV检测系统种类繁多，但是其功能大同小异。
通常，CCTV系统公司有自走式和牵引式两种。
近年来，由于自走式CCTV系统操作技术日趋成熟，该系统已经成为主流。
CCTV操作人员在地面远程控制CCTV检测车的行走，并进行管道内录像拍摄。
相关的技术人员根据这些检测录像，进行管道内部状况的判读与分析，以确定下一步管道修复采用哪种修复方法比较合适。
国内应用现代检测系统的城市较少，上海、北京等大城市近两年已作了不少的尝试。
非鹏公司在管道CCTV检测方面已经走在全国的前列，完成了大量的检测工项目，受到广大业主的一致好评。
国外一些发达国家上世纪50年代就已开始了研究，现已形成较完整的技术体系，不少国家已建立了技术标准。
上海公共排水管道电视和声纳检测评估技术规程
上海市公共排水管道电视和声纳检测评估技术规程Technical specification for CCTV and sonar inspection and evaluation of publicsewerage pipeline In shanghai2005 上海前言根据上海市水务局沪水务〔2005〕310 号文上海市水务局关于同意制定公共排水管道结构安全检测标准和管理办法的批复,规程编写组在广泛调查研究,认真总结实践经验,参考有关国家标准和国外先进技术,并充分征求意见的基础上,制订了本规程;本规程编制的主要技术内容有：1.总则；2.术语；3.基本规定；4.电视检测；5.声纳检测；6.管道评估；7.工作报告书编写和成果验收;本规程由上海市水务局负责管理,上海市排水管理处负责解释;本规程参编单位：上海乐通管道工程有限公司管丽环境技术上海有限公司上海市浦东新区水务局本规程主要起草人：唐建国张煜伟朱军朱保罗孙跃平李连合鞠春方郑建楠目次1 总则2 术语3 基本规定4 电视检测一般规定检测设备的技术要求检测方法影像判读5 声纳检测一般规定检测设备的技术要求检测方法轮廓判读与测量6 管道评估一般规定病害名称、代码及等级结构性状况评估功能性状况评估7 工作报告书编写和成果验收附录A 管道缺陷分布图编绘附录B 时钟表示法图例附录C 看板式样附录D 电视检测记录表附录E 声纳检测记录表附录F 排水管道沉积状况纵断面图附录G 缺陷标准定义、等级及样图附录H 地区重要性参数附录I 外环线内流沙土质分布示意图1 总则为了统一上海市排水管道检测的技术要求,及时、准确地为城市规划、设计、施工、抢险以及建设和管理提供决策依据,保证其成果的质量,以适应现代化城市建设发展的需要,制定本规程;本规程适用于公共排水管道的检测;居住区、工业区内的排水管道的检测可参照本规程执行;本规程主要适用于电视检测和声纳检测,目视检测或有影像记录方式的检测可参照执行;排水管道的检测,除应符合本规程外,还应符合国家现行有关标准的规定;2 术语闭路电视系统Closed Circuit Television简称CCTV远程采集图像,通过有线传输方式,进行显示和记录的集成系统;电视检测TV Inspection采用专用闭路电视系统进行管道检测的方法;声纳检测 Sonar Inspection采用声波技术对管道等设施内水下物体进行探测和定位的检测方法;时钟表示法 Clock Description采用时钟位置来描述病害出现在管道环向位置的表示方法;直向摄影 Straight Camera Inspection电视摄像机一边沿管道前行一边拍摄并在控制器上显示和记录的拍摄方式;侧向摄影 Lateral Camera Inspection当爬行器停止前进时,电视摄像机通过镜头和灯光旋转或变焦重点拍摄管道内壁的拍摄方式;权重 Weight为了显示若干量数在总量中所具有的重要程度,分别给予不同的比例系数,这就是加权;加权的指派系数称权重;修复指数 Rehabilitation Index简称RI依据管道的结构性缺陷的程度和数量,按一定公式计算得到的数值;数值区间为0—10;数值越大表明修复的强度越大;养护指数 Maintenance Index简称MI依据管道的功能性缺陷的程度和数量,按一定公式计算得到的数值;数值区间为0—10;数值越大表明养护强度越大;功能状况检测 Function Inspection对管道畅通程度的检测;结构状况检测 Structure Inspection对管道构造完好程度的检测;管段 pipe-section是指两座检查井之间的管道;3 基本规定检测的对象应包括污水、雨水、合流等管道以及附属设施;管道检测按任务可分为普查、紧急应对检测、竣工验收确认检测、交接确认检测、来自其他工程的影响检测和其他检测六类;备,现场检测,影象判读与编辑,编写评估报告,编写技术总结报告和成果验收;检测任务较简单及工作量较小时,上述程序可简化;管道检测前搜集的资料应包括下列内容：1 已有排水管线图；2 管道的竣工图或施工图等技术资料；3 已有管道检测资料；4 评估所需的相关资料;现场踏勘应包括下列内容：1 察看测区的地物、地貌、交通和管道分布情况；2 开井目视检查管道的水位、积泥等情况；3 核对所搜集资料中的管位、管径、材质等;技术设计书应包括下列内容：1 检测的目的、任务、范围和期限；2 已有的资料分析、交通条件、管道概况；3 检测技术方案；4 管道封堵和清洗方法；5 作业质量保证体系与具体措施；6 存在的问题和对策；7 工作量估算及工作进度；8 人员组织、设备、材料计划；9 拟提交的成果资料;注：检测任务较简单或工作量较小时,技术设计书可简化;现场管道检测应包括下列内容：1 仪器设备自检；2 设立安全标志；3 管道实地检测与判读；4 检测完成后应及时清理现场,保养设备;缺陷分布图的编绘应符合下列要求：1 缺陷分布图宜在已有的排水管线图基础上加绘缺陷要素;无排水管线图的应按现行的行业标准城市地下管线探测技术规程CJJ61和城镇排水管渠与泵站维护技术规程CJJ/T68的有关规定绘制;测区较小的可实地丈量后以自由比例尺简单绘制；2 管道缺陷图上必须注明的缺陷要素包括：录像盘带编号、检测方向、缺陷位置、代码及照片编号、相对距离；描述缺陷在管道环向位置应按照顺时针方向,用钟点数表示缺陷的起止位置样图见附录B;管道检测成果资料应按档案管理的统一载体、装订规格要求,分文字、表、图、录像盘带四大类进行编号和组卷;管道检测成果宜置入排水管网信息管理系统,并建立动态管理机制;管道检测单位应具有检测资质,检测主要技术人员应具备下列条件：1 有不低于50小时的培训经历；2 对所使用仪器设备熟练掌握；3 管道的各种缺陷能准确判读；4 独立完成检测评估报告;普查类检测项目的质量控制宜采用监理模式,监理单位应具有检测资质;4 电视检测一般规定电视检测时管内水位不宜大于直径的30% ;在实施结构性检测前应对管道进行疏通清洗,管道内壁应无泥土覆盖;封堵管道应符合现行的行业标准城镇排水管渠与泵站维护技术规程CJJ/T68的有关规定;有下列情形之一的应中止检测：1 爬行器无法行走；2 镜头沾有水沫、泥浆等影响图像质量；3 镜头入水；4 管道充满雾气;检测设备的技术要求摄像头高度可自由调整,灯光强度能调节;爬行器的平稳度应满足不同口径的要求;作,宜配有防爆系统和防水系统;检测设备应具备计数功能,电缆计数测量仪最低计量单位为,精度误差不大于±1% ;电缆长度120米时,爬坡能力应大于5度;设备宜具备坡度测量功能,其精度误差不大于±1% ;检测设备应符合现行的国家标准爆炸性气体环境用电气设备GB3836的有关规定;对新购置的或经过大修及长期停用后重新启用的设备,应按说明书的要求检查和校正;检测方法在对每一段管道开拍前,必须先拍摄看板图像,看板上应写明道路或被检对象所在地名称、起点和终点编号、属性、管径以及时间等样图见附录C;爬行器的行进方向应与水流方向一致;管径小于等于200mm时,直向摄影的行进速度不宜超过s；大于200mm时,直向摄影的行进速度不宜超过s;圆形或矩形排水管道摄像镜头移动轨迹应在管道中轴线上,蛋形管道摄像镜头移动轨迹应在管道高度三分之二的中央位置,偏离不应大于±10% ;电缆上应有距离刻度标记,每一段检测完成后,应计算电缆计数测量仪的修正值;在起始位置应根据需要输入路段位置名、起止点检查井编号、管径、属性等内容; 对各种缺陷、特殊结构和检测状况应作详细判读、量测和记录,并按附录D的格式填写电视检测结果;影像判读缺陷的类型和代码应在现场确认并录入;现场检测完毕后,应由第二者复核;缺陷的几何尺寸应比照管径或相关物体的大小判定;无法确定的缺陷类型或等级必须在评估报告中加以说明;剪辑图像应采用现场抓取最佳角度和最清晰图片方式,特殊情况下也可采用观看录像抓取方式;5 声纳检测一般规定声纳检测时管内水深不宜小于300mm ;潜水作业应符合现行的行业标准城镇排水管渠与泵站维护技术规程CJJ/T68的有关规定;有下列情形之一的应停止检测：1 探头无法前行时；2 探头埋入泥、沙等使图像异变;声纳检测可与电视检测同步进行;检测设备的技术要求探头承载设备负重后不易滚动或倾斜;声纳系统的主要技术参数应符合下列规定：1反射的最大范围不小于3m；2 125mm范围的分辨率应小于；3 均匀采样点数量应大于250个;设备滚动传感器应具备在±45度内的自动补偿功能;设备结构坚固,密封良好,能在0至+40°C的温度条件下正常工作;电缆计数最低计量单位为,其精度误差不大于±1% ;设备应符合现行的国家标准爆炸性气体环境用电气设备GB3836的有关规定;对新购置的或经过大修及长期停用后重新启用的设备,应按说明书的要求检查和校正;检测方法检测前应从被检管道中取水样通过调整声波速度对系统进行校准;在进入每一段管道记录图像前,必须录入地名和被测管段的起点、终点编号;声纳探头的推进方向应与流向一致;探头行进速度不宜超过s;声纳探头应水平安放在合适的位置,以减少几何图片变形;滚动传感器标志应朝正上方;探头的发射和接收部位必须超过承载工具的边缘;声纳探头放入管道起始位置时,必须将将电缆计数测量仪归零;在声纳探头前进或后退时,电缆应保持绷紧状态;以普查为目的的采样点间距约为5米,其他检查采样点间距约为2米,应根据检测结果绘制沉积状况纵断面图样图见附录F;轮廓判读与测量规定间隔和图形变异处的轮廓图必须现场捕捉;经校准后的线状测量误差应小于3%;系统设置的长度单位应为米;轮廓图不应作为结构性缺陷的最终评判依据,应用电视检测方式予以证实或以其它准确方式检测评估;6 管道评估一般规定在同一处两种以上缺陷同时出现时,权重求和;在一米范围内两种以上缺陷同时出现时,权重求和;管道评估工作宜采用计算机软件评估系统进行;管道评估以管段为最小评估单位,在对多个管段或区域进行检测时,还应进行总体评估;检测项目名称、代码及等级代码必须用两个汉语拼音字母组合大写表示,未规定的代码可依据汉语拼音首个字母确定,但不得与已规定的代码重名;结构性状况评估式中 L—被评估管道的总长度m;Li—第i处缺陷纵向长度m以个为计量单位时,1个相当于纵向长度1米；n 1——结构缺陷处总个数;E=10 管道直径﹥1500㎜E=6 管道直径在1000㎜及1500㎜之间E=3 管道直径在600㎜及1000㎜之间E=0 管道直径﹤600㎜或F ﹤4式中 L--被评估管道的总长度m ；Li —第i 处缺陷纵向长度m 以个为计量单位时,1个相当于纵向长度1米； n 2——功能缺陷处总个数;整个检测工程结束后应编写检测报告书;检测报告书应包括下列内容：1 工程概括：工程的依据、目的和要求、工程的地理位置、地质条件、检测时天气和环境、开竣工日期、实际完成的工作量、工程组织情况等；2 技术措施：各工序作业的标准依据、采用的仪器和技术方法；3 原始记录：各种原始记录表、评估打分记录；4 评估与建议：管道状况整体评估、整改建议；5 质量保证措施：各工序质量的控制情况；6 附图：缺陷分布图、沉积状况纵断面图等；7 应说明的问题及处理措施;注：小型工程的报告书可以从简;报告书应突出重点、文理通顺、表达清楚、结论明确;提交的检测成果应包括下列内容：1 工作依据文件：任务书或合同书、技术设计书；2 工程凭证资料：所利用的已有成果资料；仪器的检验、校准记录；3 检测原始记录：录像盘片、现场照片；4 委托单位或监理方的质量检查报告；5 检测报告书文档及光盘;验收合格的检测成果应符合下列要求：1 检测单位提交的资料应齐全2 检测的技术措施应符号本规程和经批准的技术设计书的要求,重要技术方案变动应提供充分的论证说明材料,并经任务委托单位批准;。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
排水管道检测已有很长的历史，传统的管道检测方法有很多，伴随着科技的不断进步，对排水管道的检测方法标准也由以前的潜水员探摸等原始的方法，逐渐向先进的闭路电视检测过渡管道（既CCTV检测系统。
）
CCTV检测的基本标准方法：
CCTV检测工作是一项新型的应用工程技术，它是采用一个闭路电视系统（Closed Circuit Television）通过控制在管道内行走的机器人摄像头远程采集图像，并通过有线传输方式，把图像进行显示和记录的
集成系统。
管道CCTV电视检测系统是由三部分组成：主控器、操纵线缆架、带摄像镜头的“机器人”爬行器。
主控器可安装在汽车上，操作员通过主控器控制“爬行器”在管道内前进速度和方向，并控制摄像头将管道内部的视频图像通过线缆传输到主控器显示屏上，操作员可实时的监测管道内部状况，同时将原始图像记录存储下来，做进一步的分析。
当完成CCTV 检测的外业工作后，技术人员根据摄像系统拍摄的录像资料，对管道内部存在的问题如：连接关系、破裂、沉降、错位、塌陷进行实地位置确定、缺陷性质的判断，具有实时、直观、准确和一定的前瞻性，为对排水管道进行有针对性的维护提供可靠的技术依据。
1.管道检测前搜集的资料如下：
2.（1）该管线平面图；该管道竣工图等技术资料。
3.（2）现场勘察准备：察看该管道周围地理、地貌、交通和管道分布情
况；开井目视水位、积泥深度及水流；核对资料中的管位、管径、管材。
4.（3）确定检测技术方案：明确检测的目的、范围、期限；针对已有资
料认真分析确定检测技术方案（包括：管道如何封堵；管道清洗的方法；
对已存在的管道问题如何解决；制定完善的安全措施等。
）
5.（4）管道竣工验收检测前技术要求：
A.A、应将管道进行严密性试验，并向检测人员出示该管道的闭气或闭水
的试验记录；
B.B、检测前应确保管道内积水不超过管径的百分之五；
C.C、检测开始前须进行疏通、清洗、通风及有毒有害气体检测。
1.（5）管道修复检测前技术要求：
A.A、首先应将需要检测的该管道进行冲洗工序；
B.B、检测前应确保该管道内积水不能超过管径的百分之十五，如有支管
流水应先将其堵住，确保机器人所摄录的影像资料清晰，检测准确；
C.C、检测开始前须进行疏通、清洗、通风及有毒有害气体检测。
