新建排水管道CCTV检测报告模板规范(汇总版)
#*
XXX路新建排水管道检测评估报告
XXXX有限公司
二〇一二年XX月
目录
1.项目信息 (3)
2.检测工程概况 (4)
3.检测设备简介 (5)
4. 作业流程示意图 (5)
5 管道评估 (6)
5.1一般规定 (6)
5.2检测项目名称、代码及等级 (6)
5.3结构性状况评估 (8)
5.4功能性状况评估 (10)
6 总体评估与建议 (12)
6．1 管道评估与建议依据 (12)
6．2 CCTV检测管道缺陷汇总 (12)
6. 3 修复与养护建议 (13)
6. 4 结论 (14)
7.管道检测缺陷情况详表 (15)
8.管道缺陷CCTV图片汇总 (16)
附：检查井现况图、现场施工图 (23)
新建排水管道检测评估报告 3 1.项目信息
2.检测工程概况
新建排水管道已铺设完成但尚未正式投入运行。包括雨水、污水，总长度6153米，其中雨水管道Ф600、Ф700、Ф800、Ф1000、Ф1200、Ф1350，管道长度3331米；污水管道Ф500，管道长度2822米。管道埋深1米-3米，大部分管道无积水。希望通过检测了解现状管道是否存在破裂、渗漏、错位、脱节、胶圈脱落等病害。
按照合同要求，我公司于 XXXX-XX-XX 开始，对新建排水管道进行了CCTV 检测。本次检测使用设备为（XXX）CCTV检测仪器。检测方式为：用CCTV检测仪器对管道进行内窥检测，对发现问题的管段采用视频和缺陷截图进行分析、标记。现场负责人XXX ，外业工作于XXXX-XX-XX结束。检测报告以路为单位报送，具体检测情况如下：
表2.1 检测管道计划量与实际量对照表
新建排水管道检测评估报告 5 3.检测设备简介
本次检测使用的设备是奥地利生产的
XXXCCTV检测仪。该设备在同类
设备中属高端产品。IPEK管道检测仪采用
了各项先进的科学技术和高分辨率的彩色摄
像系统, 其可以通过控制台调整摄像头的高度、（XXX管道检测车）
照明、焦距和速度,同时可以操纵爬行器行进方向,绕过管道内的障碍物。4. 作业流程示意图
资料收集
现场踏勘
管道CCTV检测
编制检测报告
提交客户
5管道评估
5.1一般规定
5.1.1在同一处两种以上缺陷同时出现时，权重求和。
5.1.2 在一米范围内两种以上缺陷同时出现时，权重求和。
5.1.3管道评估工作宜采用计算机软件评估系统进行。
5.1.4管道评估以管段为最小评估单位，在对多个管段或区域进行检测时，还应进行总体评估。
5.2检测项目名称、代码及等级
5.2.1代码必须用两个汉语拼音字母组合大写表示，未规定的代码可依据汉语拼音首个字母确定，但不得与已规定的代码重名。
5.2.2管道缺陷等级按表5.2.2规定分类。
表5.2.2 缺陷等级分类表
5.2.3结构性缺陷的名称、代码和等级数应符合表5.2.3的规定。
表 5.2.3 结构性缺陷的代码、类型和等级数
新建排水管道检测评估报告7
5.2.4功能性缺陷的名称、代码和等级数应符合表5.2.4的规定。
表 5.2.4 功能性缺陷的代码、类型和等级数
5.2.5特殊结构的代码应按表5.2.5的规定记入检测记录表。
表 5.2.5 特殊结构及附属物代码和类型
5.3结构性状况评估
5.3.1结构性缺陷参数F按公式（5.3.1-1）或（5.3.1-2）计算。
当S＜40时，F = 0.25×S （5.3.1-1）
当S＞40时，F = 10 （5.3.1-2）
式中损坏状况系数S按公式（5.3.1-3）计算。
（5.3.1-3）
式中L—被评估管道的总长度（m）;
Li—第i处缺陷纵向长度（m）（以个为计量单位时，1个相当于纵向长度1米）；
Pi—第i处缺陷权重，应查表5.3.1获得；
n1——结构缺陷处总个数。
表5.3.1 结构性缺陷等级权重和计量单位
新建排水管道检测评估报告9
5.3.2地区重要性参数K应符合表5.3.2的规定，具体路段或区域参见
附录H。
表5.3.2 地区重要性参数K
5.3.3根据管道的口径，按下列规定确定管道重要性参数E：
E=10 管道直径﹥1500㎜
E=6 管道直径在1000㎜及1500㎜之间
E=3 管道直径在600㎜及1000㎜之间
E=0 管道直径﹤600㎜或F﹤4
5.3.4 根据已有的地质资料或已掌握管道周围的土质情况，按表5.3.4的规定确定土质影响参数T值
表5.3.4 管道周围的土质影响参数T
5.3.5管道修复指数按公式（5.3.4）计算。
RI=0.7×F +0.1×K +0.05×E+0.15×T （5.3.4）
5.3.6依据RI值的大小按表
6.3.1的规定进行等级确定和结构状况评价，并提出管道修复的建议。
5.4功能性状况评估
5.4.1功能性缺陷参数G按公式（5.4.1-1）或（5.4.1-2）计算。
当Y＜40时，G = 0.25×Y （5.4.1-1）
当Y＞40时，G = 10 （5.4.1-2）
式中运行状况系数Y按公式（5.4.1-3）计算：
（5.4.1-3）
式中L--被评估管道的总长度（m）；
Li—第i处缺陷纵向长度（m）（以个为计量单位时，1个相当于纵向长度1米）；
Pi—第i处缺陷权重，查表5.4.1获得；
n2——功能缺陷处总个数。
表5.4.1 功能性缺陷权重和计量单位
5.4.2确定地区重要性参数K应符合表5.4.2的规定
新建排水管道检测评估报告11
表5.4.2 地区重要性参数K
5.4.3确定管道重要性参数E应符合本规程5.3.3的规定。
5.4.4管道养护指数按公式（5.4.4）计算。
MI=0.8×G +0.15×K +0.05×E （5.4.4）
5.4.5依据MI值的大小按表
6.3.2的规定进行等级确定和功能状况评价，并提出管道养护的建议。
6 总体评估与建议
6．1 管道评估与建议依据
《上海市公共排水管道电视和声纳检测评估技术规程》《给排水管道工程施工及验收规范》（GB 50268-2008）《混凝土和钢筋混凝土排水管》（GB/T 11836-2009）6．2 CCTV检测管道缺陷汇总
表6.2.1新建排水管道缺陷汇总表
新建排水管道检测评估报告13
6. 3 修复与养护建议
表6.3.1管道修复建议
表6.3.2管道养护建议
6. 4 结论
根据视频录像的结果：新建雨、污水管道存在破裂、渗漏、胶圈脱落、脱节、错位等5大结构性病害。破裂（轻微裂缝）、胶圈脱落，两类病害较普遍，普遍一级。最终计算结果：管道结构状况评级为一级。
修复建议：
经过检测发现，新建雨、污水管道整体状况较好，但部分管段存在较重结构性病害。其中雨水管道Y11-Y10、Y24-Y23、Y25-Y24、Y76-Y75胶圈外露；污水管道W9-W8、W27-W26、W66-W67轻微裂缝纵向较长。污水管道局部有轻微裂缝，需要对问题管段进行维修处理后才能投入使用。具体措施是对该新建雨、污水管道病害严重的缺陷进行单点维修与局部修复处理。
新建排水管道检测评估报告15 7.管道检测缺陷情况详表
表7.1 CCTV检测管道缺陷评估统计表
16
新建排水管道检测评估报告8.管道缺陷CCTV图片汇总
CCTV检测视频截图
管段编号Y11-Y10
图片编号001
缺陷名称胶圈脱落
等级 1
距离28米
管径1000
胶圈外露，但并不妨碍流量且弧长
小于15°
管段编号Y11-Y10
图片编号002
缺陷名称胶圈脱落
等级 1
距离32米
管径1000
胶圈外露，但并不妨碍流量且弧长
小于15°
管段编号Y24-Y23
图片编号003
缺陷名称胶圈脱落
等级 1
距离14米
管径600
胶圈外露，但并不妨碍流量且弧长
小于15°
新建排水管道检测评估报告17
管段编号Y25-Y24
图片编号004
缺陷名称胶圈脱落
等级 1
距离12米
管径600
胶圈外露，但并不妨碍流量且弧长
小于15°
管段编号路Y44-Y43
图片编号005
缺陷名称破裂（纵向）
等级 1
距离 2.5米
管径800
管壁上可见细裂痕
管段编号Y61-Y60
图片编号006
缺陷名称破裂
等级 3
距离24米
管径600
管道接口破碎、缺角
18
新建排水管道检测评估报告
管段编号Y76-Y75
图片编号007
缺陷名称胶圈脱落
等级 1
距离18米
管径1000
胶圈外露，但并不妨碍流量且弧长
小于15°
管段编号W9-W8
图片编号008
缺陷名称破裂
等级 2
距离9米
管径500
管壁可见细裂纹，管壁形状未受影
响
管段编号W9-W8
图片编号009
缺陷名称破裂
等级 2
距离8米
管径500
管壁可见细裂痕
新建排水管道检测评估报告19
管段编号W11-W12
图片编号010
缺陷名称障碍物
等级 2
距离2米
管径500
W12井口处石子、杂物成堆
管段编号W12-W13
图片编号011
缺陷名称钢筋
等级
距离6米
管径500
内衬钢筋外露
管段编号W12-W13
图片编号012
缺陷名称错位
等级 2
距离38米
管径500
错口距离在管壁厚度的1/2至1之
间
20
新建排水管道检测评估报告
管段编号W27-W26
图片编号013
缺陷名称破裂
等级 2
距离27米
管径500
管壁可见细裂纹，管壁形状未受影
响
管段编号W28-W27
图片编号014
缺陷名称脱节
等级 1
距离4米
管径500
脱节距离小于管壁厚度的1/2
管段编号W28-W27
图片编号015
缺陷名称破裂/渗漏
等级 1
距离31.5米
管径500
管壁上可见细裂痕；管壁上有明显
水印
铸铁检查井盖》检验标准
《铸铁检查井盖》检验标准（C J/T3012-1993） 中华人民共和国城镇建设行业标准 CJ/T3012-93 铸铁检查井盖 Cast iron manhole top 1、主题内容与适用范围 (1) 2、引用标准 (1) 3、术语 (1) 4、产品瑾和标记示例 (2) 5、承载等级 (2) 6、技术要求 (3) 7、试验装置及试验方法 (4) 8、检验规则 (5) 9、标志及证明书 (6) 附加说明 (6) 1、主题内容与适用范围 本标准规定了铸铁检查井盖的承载等级、技术要求、试验方法、检验规则、标志。 2、引用标准 GB 9439 灰铸铁件 GB 1348 球墨铸铁件 GB 6414-86 铸件尺寸公差 3、术语 3.1检查井 通往地下设施（如自来水、排水、电信、电力、燃气、热力、消火栓、阀门、环境卫生等）的出入口。 3.2检查井盖 检查井盖部的封闭物。由支座和井盖组成。 检查井盖中固定于检查井井口的部分。用于安放井盖。 检查井盖中未固定部分。其功能是封闭检查井口，需要时能够开启。 3.3嵌入深度 支座支承面至支座顶面的高度。 3.4缝宽 支座与井盖之间的间隙 3.5支座支承面 支承井盖的支座平面。 3.6井盖接触面 井盖与支座支承面相接触的平面。 3.7检查井盖净宽D（mm） 支座孔口的最大内切圆直径。 3.8试验荷载（井盖压力试验机） 在测试检查井盖承载能力时规定施加的荷载。 4、产品型号和标记示例 ×宽（mm），设计号四部分组成： 4.2标记示例 JG-D-600 5、承载等级 检查井盖按其承载能力不同分为重型与轻型两个等级（见表1）。 表 1
等级标志设置场合 重型重（Z）机动车行驶、停放的道路、场地 轻型轻（Q）除上述范围以外的绿地，禁止机动车通行和停放的道路、场地 6、技术要求 6.1原材料 a灰口铸铁。 b球墨铸铁 6.2检查井盖的形状宜为圆形，也可以是方形或矩形。 6.3井盖与支座间的缝宽应符合表2的要求。 表 2 检查井盖净宽JK（mm）缝宽a=（a1+a2）（mm） ≥600 8 +2 (-4) ＜600 6 ±2 6.4支座支承面的宽度应符合表3的要求。 表3 检查井盖净宽JK（mm）支座支承面宽度b（mm） ≥600 ≥20 ＜600 ≥15 6.5井盖的嵌入深度。重型检查井盖应不小于40mm，轻型检查井盖应不于30mm。 6.6井盖表面应有凸起高度应不小于3mm。 6.7井盖与支座表面应铸造平整、光滑。不得有裂纹以及有影响检查井盖使用性能的冷隔、缩松等缺陷。不得补焊。 6.8井盖与支座装配结构尺寸应符合GB6414的要求。其公差等级应不低于GB6414-86 CT10的规定并保证井盖与支座互换性。 6.9井盖接触面与支座支承面应进行机加工，保证井盖与支座接触平稳。 6.10检查井盖的承载能力应符合表4的规定。 表4 检查井盖等级试验荷载（kN）允许残留变形（mm） 重型360 1/300?D 轻型210 1/500?D 6.11井盖与支座间宜采用镀锌链条联接或其它形式的锁定装置。 7试验装置及试验方法 检查井盖应按成套产品（成套的井盖与支座）进行承载能力试验。 7.1试验荷载与允许残留变形应符合表4的规定。 7.2加载设备（井盖压力试验机） ±3%。 a刚性垫块 刚性垫块尺寸应为直径356mm、厚度等于或大于40mm、上下表面平整。 b橡胶垫片 7.3试验程序 以1-3kN/s速度加载，加载到2/3试验荷载，然后卸载。此过程重复进行5次。 第一次加载前与第5次加载后的变形之差为残留变形，其值不允许超过表4中的规定。 8、检验规则 产品检验分为出厂检验与型式检验。 8.1批量与抽样 按批量采用随机抽样方法取样。 产品以同一规格、同一种类、同一原材料在相似条件下生产的检查井盖构成批量。 一批为100套检查井盖，不足100套进也作为一批。 8.2出厂检验
新建排水管道CCTV检测报告模板规范(汇总版)
#* XXX路新建排水管道检测评估报告 XXXX有限公司 二〇一二年XX月
目录 1.项目信息 (3) 2.检测工程概况 (4) 3.检测设备简介 (5) 4. 作业流程示意图 (5) 5 管道评估 (6) 5.1一般规定 (6) 5.2检测项目名称、代码及等级 (6) 5.3结构性状况评估 (8) 5.4功能性状况评估 (10) 6 总体评估与建议 (12) 6．1 管道评估与建议依据 (12) 6．2 CCTV检测管道缺陷汇总 (12) 6. 3 修复与养护建议 (13) 6. 4 结论 (14) 7.管道检测缺陷情况详表 (15) 8.管道缺陷CCTV图片汇总 (16) 附：检查井现况图、现场施工图 (23)
新建排水管道检测评估报告 3 1.项目信息
2.检测工程概况 新建排水管道已铺设完成但尚未正式投入运行。包括雨水、污水，总长度6153米，其中雨水管道Ф600、Ф700、Ф800、Ф1000、Ф1200、Ф1350，管道长度3331米；污水管道Ф500，管道长度2822米。管道埋深1米-3米，大部分管道无积水。希望通过检测了解现状管道是否存在破裂、渗漏、错位、脱节、胶圈脱落等病害。 按照合同要求，我公司于 XXXX-XX-XX 开始，对新建排水管道进行了CCTV 检测。本次检测使用设备为（XXX）CCTV检测仪器。检测方式为：用CCTV检测仪器对管道进行内窥检测，对发现问题的管段采用视频和缺陷截图进行分析、标记。现场负责人XXX ，外业工作于XXXX-XX-XX结束。检测报告以路为单位报送，具体检测情况如下： 表2.1 检测管道计划量与实际量对照表

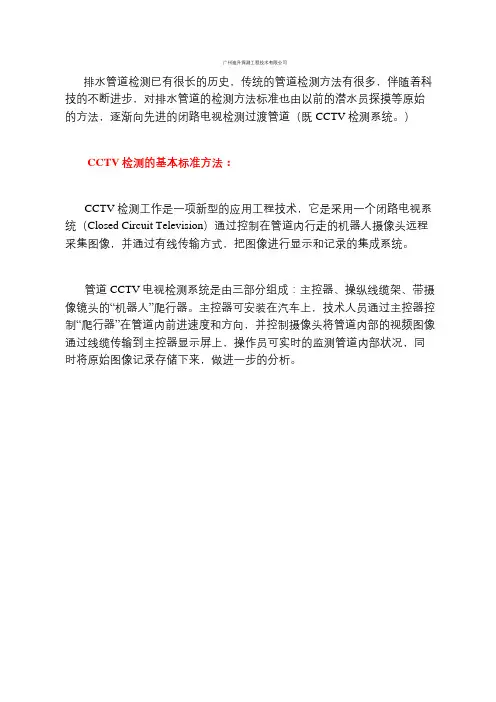

CCTV排水管道检测标准
排水管道检测已有很长的历史，传统的管道检测方法有很多，伴随着科技的不断进步，对排水管道的检测方法标准也由以前的潜水员探摸等原始的方法，逐渐向先进的闭路电视检测过渡管道（既CCTV检测系统。） CCTV检测的基本标准方法： CCTV检测工作是一项新型的应用工程技术，它是采用一个闭路电视系统（Closed Circuit Television）通过控制在管道内行走的机器人摄像头远程采集图像，并通过有线传输方式，把图像进行显示和记录的 集成系统。
管道CCTV电视检测系统是由三部分组成：主控器、操纵线缆架、带摄像镜头的“机器人”爬行器。主控器可安装在汽车上，操作员通过主控器控制“爬行器”在管道内前进速度和方向，并控制摄像头将管道内部的视频图像通过线缆传输到主控器显示屏上，操作员可实时的监测管道内部状况，同时将原始图像记录存储下来，做进一步的分析。 当完成CCTV 检测的外业工作后，技术人员根据摄像系统拍摄的录像资料，对管道内部存在的问题如：连接关系、破裂、沉降、错位、塌陷进行实地位置确定、缺陷性质的判断，具有实时、直观、准确和一定的前瞻性，为对排水管道进行有针对性的维护提供可靠的技术依据。 1.管道检测前搜集的资料如下： 2.（1）该管线平面图；该管道竣工图等技术资料。 3.（2）现场勘察准备：察看该管道周围地理、地貌、交通和管道分布情 况；开井目视水位、积泥深度及水流；核对资料中的管位、管径、管材。 4.（3）确定检测技术方案：明确检测的目的、范围、期限；针对已有资 料认真分析确定检测技术方案（包括：管道如何封堵；管道清洗的方法； 对已存在的管道问题如何解决；制定完善的安全措施等。） 5.（4）管道竣工验收检测前技术要求： A.A、应将管道进行严密性试验，并向检测人员出示该管道的闭气或闭水 的试验记录； B.B、检测前应确保管道内积水不超过管径的百分之五；
排水管道检测方案模板
排水管道检测方案
排水管道检测方案 前言 城市的排水管道与人类文明的发展和人们的日常生活密切相关，从河南省登封王城岗龙山文化时期城址出土的陶制管道是中国4300多年前的城市排水管道，这是人类文明的一个里程碑。随着时代的发展，城市的排水管道在现代化城市中的作用更加重要，近年来中国各级政府不断加大对市政基础设施建设的投入，市政工程管网建设得到了前所未有的重视和发展。可是今年7月间的一场暴雨就让北京的交通几乎瘫痪；广州“水浸街”的问题也是时有发生，在其它城市此类问题更是不胜枚举。有业内人士指出：排水设施能力低、排水体系不完善、养护手段落后是制约当前城市排水能力的突出问题。 其中养护手段落后是。由于长期以来管道养护手段的局限性，现有的管道大多不同程度的存在渗漏、腐蚀、积泥堵塞甚至塌陷，严重了制约现有排水管道的能力。为了能够最大限度的发挥管道的排水能力，延长管道的使用寿命，就需要对其进行定期的检查、评估、养护和修复，建立一套完善的检测评估和养护手段。 一、工程主要概况 统景沿江污水管网检测工程包括地埋管道，DN400，检测管道长度为1.6公里。
此次工程的主要目的是检测（给）排水管网的内部结构，以及管网能否安全运行。所谓管网内部结构是指管道本身或者外界作用力后导致的问题，如管道脱节、管道错位、管道沉降、管道破损、管道腐蚀严重等影响管网结构的问题。管道淤泥多、建筑垃圾堵塞、生活垃圾堵塞等问题则会影响管网的整体运行功能。 二、施工工期 根据施工前期准备工作情况，准备于 4月20日开工，力争于6月20日完工。 三、施工方法 1、管道CCTV的组成和检测方法 管道视频检测系统是由三部分组成：主控器、线缆盘、带摄像镜头的“机器人”爬行器。主控器安装在汽车上，操作员经过主控器控制“爬行器”在管道内前进和后退等动作，摄像头则具有高聚焦光圈，能够调节焦距，以便看清楚管道的内部细节。电缆线是整个设备的传输中心，能够将摄像头拍摄的各种画面传输到主控器显示屏上，这样操作员可实时的监测管道内部状况。主控器在监视的同时也将原始图象记录存储下来，以便做进一步的分析。 强大的主线系统支持所有的Telespec摄像头和附件。如果需要还能够和其它仪器配合使用。该系统坚固耐用，性能可靠，在世界范围内广泛用于勘测和修复直径100-1500mm的管道。 管道内窥系统的组成介绍
铸铁检查井盖检验标准
《铸铁检查井盖》检验标准（CJ/T3012-1993） 中华人民共和国城镇建设行业标准 CJ/T3012-93 铸铁检查井盖 Cast iron manhole top 1、主题内容与适用范围 (1) 2、引用标准 (1) 3、术语 (1) 4、产品瑾和标记示例 (2) 5、承载等级 (2) 6、技术要求 (3) 7、试验装置及试验方法 (4) 8、检验规则 (5) 9、标志及证明书 (6) 附加说明 (6) 1、主题内容与适用范围 本标准规定了铸铁检查井盖的承载等级、技术要求、试验方法、检验规则、标志。 2、引用标准 GB 9439 灰铸铁件 GB 1348 球墨铸铁件 GB 6414-86 铸件尺寸公差 3、术语 3.1检查井 通往地下设施（如自来水、排水、电信、电力、燃气、热力、消火栓、阀门、环境卫生等）的出入口。 3.2检查井盖 检查井盖部的封闭物。由支座和井盖组成。 检查井盖中固定于检查井井口的部分。用于安放井盖。 检查井盖中未固定部分。其功能是封闭检查井口，需要时能够开启。 3.3嵌入深度 支座支承面至支座顶面的高度。 3.4缝宽 支座与井盖之间的间隙 3.5支座支承面 支承井盖的支座平面。 3.6井盖接触面 井盖与支座支承面相接触的平面。 3.7检查井盖净宽D（mm） 支座孔口的最大内切圆直径。 3.8试验荷载（井盖压力试验机） 在测试检查井盖承载能力时规定施加的荷载。 4、产品型号和标记示例 ×宽（mm），设计号四部分组成： 4.2标记示例 JG-D-600
5、承载等级 检查井盖按其承载能力不同分为重型与轻型两个等级（见表1）。 表 1 等级标志设置场合 重型重（Z）机动车行驶、停放的道路、场地 轻型轻（Q）除上述范围以外的绿地，禁止机动车通行和停放的道路、场地 6、技术要求 6.1原材料 a灰口铸铁。 b球墨铸铁 6.2检查井盖的形状宜为圆形，也可以是方形或矩形。 6.3井盖与支座间的缝宽应符合表2的要求。 表 2 检查井盖净宽JK（mm）缝宽a=（a1+a2）（mm） ≥600 8 +2 (-4) ＜600 6 ±2 6.4支座支承面的宽度应符合表3的要求。 表3 检查井盖净宽JK（mm）支座支承面宽度b（mm） ≥600 ≥20 ＜600 ≥15 6.5井盖的嵌入深度。重型检查井盖应不小于40mm，轻型检查井盖应不于30mm。 6.6井盖表面应有凸起高度应不小于3mm。 6.7井盖与支座表面应铸造平整、光滑。不得有裂纹以及有影响检查井盖使用性能的冷隔、缩松等缺陷。不得补焊。 6.8井盖与支座装配结构尺寸应符合GB6414的要求。其公差等级应不低于GB6414-86 CT10的规定并保证井盖与支座互换性。 6.9井盖接触面与支座支承面应进行机加工，保证井盖与支座接触平稳。 6.10检查井盖的承载能力应符合表4的规定。 表4 检查井盖等级试验荷载（kN）允许残留变形（mm） 重型360 1/300?D 轻型210 1/500?D 6.11井盖与支座间宜采用镀锌链条联接或其它形式的锁定装置。 7试验装置及试验方法 检查井盖应按成套产品（成套的井盖与支座）进行承载能力试验。 7.1试验荷载与允许残留变形应符合表4的规定。 7.2加载设备（井盖压力试验机） ±3%。 a刚性垫块 刚性垫块尺寸应为直径356mm、厚度等于或大于40mm、上下表面平整。 b橡胶垫片 7.3试验程序 以1-3kN/s速度加载，加载到2/3试验荷载，然后卸载。此过程重复进行5次。 第一次加载前与第5次加载后的变形之差为残留变形，其值不允许超过表4中的规定。
新建排水管道CCTV检测报告模板(新版)
XXX路新建排水管道 检测评估报告 XXXX有限公司 二0—二年XX月 1项目信息 (3) 专业资料
2. 检测工程概况 (4) 3. 检测设备简介 (5) 4?作业流程示意图 (5) 5管道评估 (6) 5.1 一般规定 (6) 5.2检测项目名称、代码及等级 (6) 5.3结构性状况评估 (8) 5.4功能性状况评估 (10) 6总体评估与建议 (12) 6. 1管道评估与建议依据 (12) 6. 2 CCTV检测管道缺陷汇总 (12) 6. 3 修复与养护建议 (13) 6. 4 结论 (14) 7. ................................................................................................. 管道检测缺陷情况详表 . (15)
8. ................................................................................................... 管道缺陷CCTV图片汇总. (16) 附：检查井现况图、现场施工图 (23) 1项目信息
2.检测工程概况 新建排水管道已铺设完成但尚未正式投入运行。包括雨水、污水，总长度 6153米，其中雨水管道①600、①700、①800、①1000、①1200、①1350，管道长度3331米；污水管道①500，管道长度2822米。管道埋深1米-3米，大部分管道无积水。希望通过检测了解现状管道是否存在破裂、渗漏、错位、脱节、胶圈脱落等病害。 按照合同要求，我公司于XXXX-XX-XX开始，对新建排水管道进行了 CCTV检测。本次检测使用设备为(XXX) CCTV检测仪器。检测方式为：用 CCTV检测仪器对管道进行内窥检测，对发现问题的管段采用视频和缺陷截图进行分析、标记。现场负责人XXX ，外业工作于XXXX-XX-XX结束。检测报告以路为单位报送，具体检测情况如下： 表2.1检测管道计划量与实际量对照表
排水管道检测方案
排水管道检测方案 前言 城市的排水管道与人类文明的发展和人们的日常生活密切相关，从河南省登封王城岗龙山文化时期城址出土的陶制管道是我国4300多年前的城市排水管道，这是人类文明的一个里程碑。随着时代的发展，城市的排水管道在现代化城市中的作用更加重要，近年来我国各级政府不断加大对市政基础设施建设的投入，市政工程管网建设得到了前所未有的重视和发展。但是今年7月间的一场暴雨就让北京的交通几乎瘫痪；广州“水浸街”的问题也是时有发生，在其它城市此类问题更是不胜枚举。有业内人士指出：排水设施能力低、排水体系不完善、养护手段落后是制约当前城市排水能力的突出问题。 其中养护手段落后是。由于长期以来管道养护手段的局限性，现有的管道大多不同程度的存在渗漏、腐蚀、积泥堵塞甚至塌陷，严重了制约现有排水管道的能力。为了能够最大限度的发挥管道的排水能力，延长管道的使用寿命，就需要对其进行定期的检查、评估、养护和修复，建立一套完善的检测评估和养护手段。 一、工程主要概况 统景沿江污水管网检测工程包括地埋管道，DN400，检测管道长
度为1.6公里。 此次工程的主要目的是检测（给）排水管网的内部结构，以及管网能否安全运行。所谓管网内部结构是指管道本身或者外界作用力后导致的问题，如管道脱节、管道错位、管道沉降、管道破损、管道腐蚀严重等影响管网结构的问题。管道淤泥多、建筑垃圾堵塞、生活垃圾堵塞等问题则会影响管网的整体运行功能。 二、施工工期 根据施工前期准备工作情况，准备于2015年4月20日开工，力争于2015年6月20日完工。 三、施工方法 1、管道CCTV的组成和检测方法 管道视频检测系统是由三部分组成：主控器、线缆盘、带摄像镜头的“机器人”爬行器。主控器安装在汽车上，操作员通过主控器控制“爬行器”在管道内前进和后退等动作，摄像头则具有高聚焦光圈，可以调节焦距，以便看清楚管道的内部细节。电缆线是整个设备的传输中心，可以将摄像头拍摄的各种画面传输到主控器显示屏上，这样操作员可实时的监测管道内部状况。主控器在监视的同时也将原始图象记录存储下来，以便做进一步的分析。 强大的主线系统支持所有的Telespec摄像头和附件。如果需要还可以和其它仪器配合使用。该系统坚固耐用，性能可靠，在世界范围内广泛用于勘测和修复直径100-1500mm的管道。
CCTV合同(污水管道检测合同)
委托方（甲方）____________________________ 受托方（乙方）___________________________ 合同签订地点：湖南省长沙市 根据《中华人民共和国经济合同法》和有关法律法规，经甲、乙双方协商一 致签订本合同。 第一条工程范围： 1、高新区：XX路、XX路、XX路、XX路、XX路、XX路、XX路、XX路。。。 第二条工程内容: 主要包含排水管道CCTV佥测、疏通。 第三条执行技术标准： 第四条提交工作成果 1、CCTV艮告各2套； 第五条工程费用： （一）、工程数量： 根据现场实际工作量计算； （二八价格： 1、根据2009版《上海排水管道设施养护维修定额》，主管道CCTV佥测综合单价（包括检测、疏通）以118元/米计算。决算总价根据单价*工程量计算。 2、结算时按检测单价乘以工作量（实际工程量与业主提供图纸工程量（单位工程长度）相差10%（含）以内的，以测量数据为准，超过10%勺，工程量根据双方核定认可为准）。 第六条：付款方式 1、为保证工程正常进行，在工程完成50%T程量时，甲方需支付乙方总工程费用的 30%乍为预付款。
2、工程完工后提交检测报告给甲方时，甲方再支付乙方总工程费用的50% 3、余款在决算完毕后30天内全部付清 备注：由于检测工程量不确定，最终检测费用按实际工程量结算。 第七条 （一）、甲方的义务 1、在排水管道进行检测前提供被检测管道的图纸。 2、允许乙方施工时临时占道、派一名专人协助乙方施工，允许乙方24小时内任意时段作业等。对乙方进场人员的工作提供便利条件。 3、配合协调工程施工，办理施工许可证，确保工程顺利进行。 4、按合同规定支付工程款。 （二八乙方的义务 1、自收到甲方的合同之日起，根据甲方的技术要求及相关资料于5工作日 内组织队伍进场作业。 2、乙方应当按合同工期确保工程项目完成。 3、乙方应当按照《检测规程》要求确保工程质量满足要求。 4、乙方应严格按照国家、上海市及相关管理部门的相关安全法律法规施工。第八条项目完成工期 该项目工期至乙方完成甲方指定的所有任务之日止。 第九条对乙方成果的所有权、使用权和著作权归双方共同所有。 第十条甲方违约责任 1、合同签订后，甲方无正当理由单方中止正在施工的任务，甲方应向乙方支付违 约金Y 10000元，大写人民币壹万圆整。并承担乙方相应的损失。 2、非属乙方违约原因，甲方未能按期支付乙方工程费用，向乙方支付违约金。 第十一条乙方违约责任 1、合同生效后，如乙方擅自中途停止或终止任务的，乙方应向甲方支付违约金10000元，大写人民币壹万圆整。 2、乙方因成果质量不符合合同约定的要求造成后果时，乙方应对因此造成的直接损失负赔偿责任，并承担相应的法律责任。
管道CCTV检测步骤
1、检查管道30分钟的渗水量： L---闭水管段长度当Q≤允许渗水量时，试验即为合格1试验条件对于污水管道，按照市政施工规程要求，必须再回填前做闭水试验。 闭水试验前，施工现场应具备以下条件： 1）管道及检查井的外观质量及“量测”检验均已合格； 2）选好排放水的位置，不得影响周围环境。 3）管道两端的管堵（砖砌筑）应封堵严密、牢固，下有管堵设置放水管和截门，管堵经核算可以承受压力； 4）现场的水源满足闭水需要，不影响其它用水； 2、试验程序 在具备了闭水条件后，即可进行管道闭水试验。试验从上游往下游分段进行，上游实验完毕后，可往下游充水，倒段试验以节约用水。 2、试验各阶段说明如下： 1）注水浸泡：闭水试验的水位，应为试验段上游管内顶以上2米，将水灌至接近上由井口高度。注水过程应检查管堵、管道、井身，无漏水和严重渗水，在侵泡管和井1～2天进行闭水试验； 2）闭水试验：将水灌至规定的水位，开始记录，对渗水量的测定时间，不少于30分钟，根据井内水面的下降值计算渗水量，渗水量不超过规定的允许渗水量即为合格。 3）试验渗水量计算：渗水量试验时间30分钟时，每km管道每昼夜渗水量为Q=（48q）＊（1000/L），式中Q---每km管道每d的渗水量q---闭水一：对管道进行摄像检测的必要性 一、检测过程中注意： 准确把握管道的功能性病害和结构性病害 判读损坏情况，进行种类和程度的分类和归纳，便于管理 按损坏情况分轻重缓急提出预防性修理计划或紧急抢修方案，把问题解决在摇篮之中保存管内的影像资料，建立管道的管理档案 二、了解电视检测系统的适用范围 适用管径：200mm-3000mm
检查井盖、雨水篦子技术规范
检查井盖、雨水篦子技术规范
检查井盖、雨水篦子技术标 1、适用范围:此技术标适应于小市政、绿化工程中使用的检查 井盖 2、检查井盖的使用范围:在园区机动车沥青道路上采用重型球 墨铸铁井盖;园区有铺装要求的机动车道路上采用普型、聚合物基复合材料检查井盖;园区内非机动车道路采用聚合物基复合材料检查井盖,园区绿地内的检查井采用钢纤维混凝土检查井盖;机动车道的雨水口采用重型球墨雨水篦子;下沉式庭院采用雨水篦子采用普型、聚合物基复合材料水篦;绿地部分的雨水篦子采用混凝土雨水篦子。 3、球墨铸铁井盖、雨水篦子 3.1 原材料要求:采用球墨铸铁,制作井盖的原材料应符合 GB1348的规定。雨水篦子采用球墨铸铁QT500-7, 3.2,井盖的样式有方形、圆形,可根据工程的实际进行选用。 雨水篦子根据设计进行选型。 3.3、井盖的嵌入深度:重型检查井盖的嵌入深度不小于 40mm
3.4、井盖应有的凸起的高度不应小于3mm. 3.5、井盖、雨水篦子应与支座表面制作平整、光滑,不得有 裂纹以及影响检查井盖使用性能的冷隔,缩松等缺陷,不 得补焊。 3.6、井盖与支座的装配结构尺寸应符合GB6414的要求,其公 差等级不应低于GB6414-86CT10的规定,并保证井盖与支 座互换性。 3.7、井盖的接触面与支座的支撑面进行机加工,保证井盖与 支座的接触平稳。 3.8、井盖的承载能力不小于360KN,允许残留变形为1/300*D, 雨水篦子的承载能力不小于140KN。 3.9、井盖与支座间应采用镀锌链条连接或其它形式的锁定装 置。篦子与井圈能够经过销轴(或其它的形式)相系,其篦 子的翻转角度不小于120°篦子与井圈的防腐做法为:沥 青清漆一遍。 3.10、井盖的实验装置、实验方法及实验结果应满足<铸铁检 查井盖>检验标准 (CJ/T3012-1993)第七条的要求。,各 类雨水口可变载荷标准值取汽车载荷等级城-A级,对于 雨水篦子及井圈,使用时可按此标准进行出厂检验。 3.11、标志及证明书:井盖上应能反映专用标志、承重等级、 生产日期。出厂合格证、检测报告等技术文件。 4、聚合物基复合材料检查井盖
排水管道检测方案
排水管道检测方案 、尸■、亠 前言 城市的排水管道与人类文明的发展和人们的日常生活密切相关，从河南省登封王城岗龙山文化时期城址出土的陶制管道是我国4300 多年前的城市排水管道，这是人类文明的一个里程碑。随着时代的发展，城市的排水管道在现代化城市中的作用更加重要，近年来我国各级政府不断加大对市政基础设施建设的投入，市政工程管网建设得到了前所未有的重视和发展。但是今年7 月间的一场暴雨就让北京的交通几乎瘫痪；广州“水浸街”的问题也是时有发生，在其它城市此类问题更是不胜枚举。有业内人士指出：排水设施能力低、排水体系不完善、养护手段落后是制约当前城市排水能力的突出问题。 其中养护手段落后是。由于长期以来管道养护手段的局限性，现有的管道大多不同程度的存在渗漏、腐蚀、积泥堵塞甚至塌陷，严重了制约现有排水管道的能力。为了能够最大限度的发挥管道的排水能力，延长管道的使用寿命，就需要对其进行定期的检查、评估、养护和修复，建立一套完善的检测评估和养护手段。 一、工程主要概况 统景沿江污水管网检测工程包括地埋管道，400，检测管道长度为1.6 公里。 此次工程的主要目的是检测（给）排水管网的内部结构，以及管网能
否安全运行。所谓管网内部结构是指管道本身或者外界作用力后导致的问题，如管道脱节、管道错位、管道沉降、管道破损、管道腐蚀严重等影响管网结构的问题。管道淤泥多、建筑垃圾堵塞、生活垃圾堵塞等问题则会影响管网的整体运行功能。 二、施工工期 根据施工前期准备工作情况，准备于2015年4月20日开工，力争于2015年6月20日完工。 三、施工方法 1、管道的组成和检测方法 管道视频检测系统是由三部分组成：主控器、线缆盘、带摄像镜头的“机器人”爬行器。主控器安装在汽车上，操作员通过主控器控制“爬行器”在管道内前进和后退等动作，摄像头则具有高聚焦光圈，可以调节焦距，以便看清楚管道的内部细节。电缆线是整个设备的传输中心，可以将摄像头拍摄的各种画面传输到主控器显示屏上，这样操作员可实时的监测管道内部状况。主控器在监视的同时也将原始图象记录存储下来，以便做进一步的分析。 强大的主线系统支持所有的摄像头和附件。如果需要还可以和其它仪器配合使用。该系统坚固耐用，性能可靠，在世界范围内广泛用于勘测和修复直径100-1500 的管道。
排水管道检测评估技术规范
1 总则 1.0.1 为了统一天津市排水管道检测的技术要求，规范检测工作的实施，保证其成果的质量，及时、准确地为都市排水规划、设计、施工、抢险以及建设治理提供准确的技术资料和决策依据，以适应现代化都市建设进展的需要，制定本规程。 1.0.2 本规程适用于公共排水管道的检测。 1.0.3 排水管道检测评估工作，应遵循客观、科学和高效的原则，积极采纳先进的检测和评估手段，保证检测与评估结果准确可靠。 1.0.4 各级排水治理部门与市政治理机构，应加强对排水管道检测评估工作的监督，建立和完善相关规章制度，提高排水管道检测评估工作技术水平。 1.0.5 公共排水管道的检测评估，除按本规程规定执行外，还应遵守国家和行业其他相关标准、规程的规定。
2 管道检测评估术语 2.0.1 管段 Pipe Section 两座检查井之间的管道。 2.0.2 新建排水管道 New Sewerage Pipeline 施工建设已完成，未投入使用的或投入使用不足3个月的排水管道。 2.0.3 旧有排水管道 Old Sewerage Pipeline 施工建设已完成，投入使用3个月以上的排水管道。 2.0.4 电视检测 TV Inspection 采纳专用闭路电视系统进行管道结构内窥检测的方法。 2.0.5 闭路电视系统 Closed Circuit Television System（简称CCTV） 远程采集图像，通过有线传输方式，进行直观影象显示和记录的集成系统。 2.0.6 直向摄影 Straight Camera Inspection 电视摄像机取景方向与管道轴向一致，在行进过程中拍摄并通过操纵器显示和记录管道影象的拍摄方式。
CCTV管道检测优势前景介绍
CCTV管道检测优势前景介绍 排水管道病害的检测 城市的排水管道与人类文明的发展以及人们的日常生活密切相关，从河南省登封王城岗龙山文化时期城址出土的陶制管道是我国4300多年前的城市排水管道，这是人类文明历非常重要的一个里程碑。随着时代的发展，城市的排水管道在现代化城市中的作用更加重要，近年来我国各级政府不断加大对市政基础设施建设的投入，市政工程管网建设得到了前所未有的重视和发展。但是今年7月间的一场暴雨就让北京的交通几乎瘫痪；广州“水浸街”的问题也是时有发生，在其它城市此类问题更是不胜枚举。有业内人士指出：排水设施能力低、排水体系不完善、养护手段落后是制约当前城市排水能力的突出问题。 其中养护手段落后是。由于长期以来管道养护手段的局限性，现有的管道大多不同程度的存在渗漏、腐蚀、积泥堵塞甚至塌陷，严重了制约现有排水管道的能力。为了能够最大限度的发挥管道的排水能力，延长管道的使用寿命，就需要对其进行定期的检查、评估、养护和修复，建立一套完善的检测评估和养护手段。本文借鉴一些发达国家的做法并结合国内的一些工程实例，对排水管道的检测评估方法做一些探讨。 一、排水管道的检测 传统的检测方法 1、观察同条管道相间窨井内的水位，确定管道是否堵塞。 2、观察窨井内的水质成分，如上游窨井中为正常的雨污水，而下游窨井内流出的是黄泥浆水，说明管道中间有断裂或塌陷。 3、摇车（牛）进行疏通。 4、发现道路开裂或塌陷，进行开挖检查。 以上的方法具有一定的盲目性，不但费用大，而且无法对管道中的状况进行正确评估。 2.管道电视检测方法 管道电视检测在国外称管道CCTV （Closed Circuit Television）检测，是目前国际上用于管道状况检测最为先进和有效的手段。近两年国内一些城市如上海、广州、深圳等已开始引进该类检测系统，并取得了非常好的效果。 管道电视检测系统是由三部分组成：主控器、操纵线缆架、带摄像镜头的“机器人”爬行器。主控器可安装在汽车上，操作员通过主控器控制“爬行器”在管道内前进速度和方向，并控制摄像头将管道内部的视频图象通过线缆传输到主控器显示屏上，操作员可实时的监测管道内部状况，同时将原始图象记录存储下来，做进一步的分析。当完成CCTV的外业工作后，根据检测的录象资料进行管道缺陷的编码和抓取缺陷图片，以及检测报告的编写，并根据用户的要求对CCTV影像资料进行处理，提供录象带或者光盘存档，指导未来的管道修复工作。从车上取出声纳探测头，按在两根玻璃钢浮柱上，接上电缆线，将它连接在事先插入管道内的钢丝绳上，然后放入窨井内。随着另一方卷动钢丝绳，声纳探测仪慢慢进入管

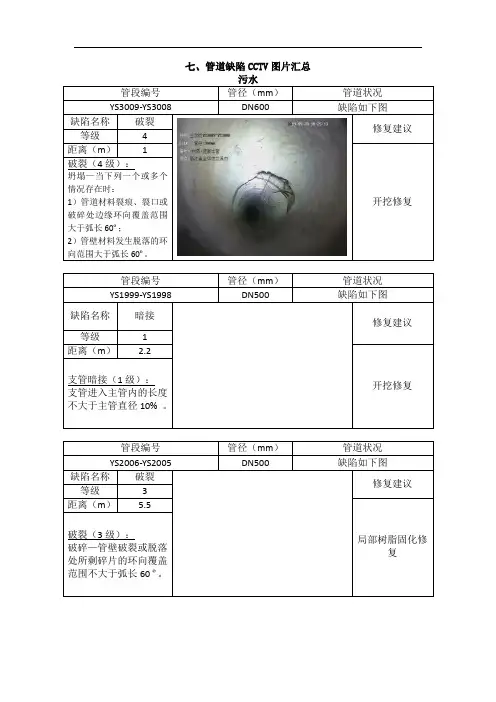

CCTV检测报告
环临巷雨水管道CCTV检测项目 评估报告书 杭州杭伟市政工程有限公司 2017年3月
目录 1. 项目信息.................................................... 2. 检测工程概况................................................ 3.管道检测评估依据............................................. 检测标准....................................................... 检测评估....................................................... 管道检测设备................................................... 管道缺陷名称、代码与等级....................................... 管道状况评估................................................... 4.检测缺陷结果................................................. 5.管道缺陷统计................................................. 6.管道缺陷状况评估............................................. 7. 各管段CCTV检测缺陷明细..................................... 8.管道位置示意图...............................................
CCTV检测技术在排水管道的应用和规范标准
CCTV检测技术在排水管道的应用及规范排水管道是城市重要的基础设施之一，随着社会经济的迅速发展，城市中的排水管道系统日趋完善，已经取得了令人瞩目的成就并带来了巨大的社会效益，同时我们也注意到，很多管道老化严重，带病作业，由此带来的隐患对人民生活质量及人民生民安全的影响是巨大的，开展对排水管道检测，及时掌握管道结构和功能安全程度运用科学手段指导养护维修工作，已是当务之急排水管道由于其处于地下，具有隐蔽性，不便进行人工检测，加之人们长期以来对地下管道的轻视现象比较严重，城市出现排水管道故障的概率非常高。管道电视检测法在国外称管道CCTV（ClosedCircuit Television）检测，是目前国际上用于管道状况检测最为先进和有效的手段。20世纪90年代中，西方管道的电视和声纳检测技术被上海的学者介绍进来，引起了排水行业同仁的广泛注意，CCTV管道检测技术与传统的管道检测技术相比，安全性高，图像清晰，直观并可反复播放供业内人士研究的特点，为管道修理方案的科学决策提供了有力的帮助。本文就CCTV 管道检测的基本方法和评估手段等方面进行阐述，结合自身的工程实践做出一些总结。 1、城市地下排水管道CCTV检测的方法及评估手段 排水管道检测已有很长的历史，传统的管道检测方法有很多，伴随着科技的不断进步，对排水管道的检测方法也由以前的潜水员探摸等原始的方法，逐渐向先进的闭路电视检测法过渡管道,既CCTV检测系统。
1.1 CCTV检测的基本方法 排水管道电视检测是采用一个闭路电视系统 （Closed Circuit Television），通过控制在管道内行走的机器人摄像头远程采集图像，并通过有线传输方式，把图像进行显示和记录的集成系统。 管道CCTV电视检测系统是由三部分组成：主控器、操纵线缆架、带摄像镜头的“机器人”爬行器。主控器可安装在汽车上，操作员通过主控器控制“爬行器”在管道内前进速度和方向，并控制摄像头将管道内部的视频图象通过线缆传输到主控器显示屏上，操作员可实时的监测管道内部状况，同时将原始图象记录存储下来，做进一步的分析。当完成CCTV的外业工作后，根据检测的录象资料进行管道缺陷的编码和抓取缺陷图片，以及检测报告的编写，并根据用户的要求对CCTV影像资料进行处理，提供录象带或者光盘存档，指导未来的管道修复工作。 常用CCTV检测设备：
检查井盖技术要求
检查井盖、雨水篦子技术标 1、适用范围：此技术标适应于小市政、绿化工程中使用的检查井 盖 2、检查井盖的使用范围：在园区机动车沥青道路上采用重型球墨 铸铁井盖；园区有铺装要求的机动车道路上采用普型、聚合物基复合材料检查井盖；园区内非机动车道路采用聚合物基复合材料检查井盖，园区绿地内的检查井采用钢纤维混凝土检查井盖；机动车道的雨水口采用重型球墨雨水篦子；下沉式庭院采用雨水篦子采用普型、聚合物基复合材料水篦；绿地部分的雨水篦子采用混凝土雨水篦子。 3、球墨铸铁井盖、雨水篦子 3.1 原材料要求：采用球墨铸铁，制作井盖的原材料应符合 GB1348的规定。雨水篦子采用球墨铸铁QT500-7, 3.2，井盖的样式有方形、圆形，可根据工程的实际进行选用。 雨水篦子根据设计进行选型。 3.3、井盖的嵌入深度：重型检查井盖的嵌入深度不小于40mm 3.4、井盖应有的凸起的高度不应小于3mm. 3.5、井盖、雨水篦子应与支座表面制作平整、光滑，不得有裂 纹以及影响检查井盖使用性能的冷隔，缩松等缺陷，不得 补焊。 3.6、井盖与支座的装配结构尺寸应符合GB6414的要求，其公 差等级不应低于GB6414-86CT10的规定，并保证井盖与支
座互换性。 3.7、井盖的接触面与支座的支撑面进行机加工，保证井盖与支 座的接触平稳。 3.8、井盖的承载能力不小于360KN，允许残留变形为1/300*D， 雨水篦子的承载能力不小于140KN。 3.9、井盖与支座间应采用镀锌链条连接或其他形式的锁定装 置。篦子与井圈可以通过销轴（或其他的形式）相系，其 篦子的翻转角度不小于120°篦子与井圈的防腐做法为： 沥青清漆一遍。 3.10、井盖的实验装置、实验方法及实验结果应满足《铸铁检 查井盖》检验标准（CJ/T3012-1993）第七条的要求。，各 类雨水口可变载荷标准值取汽车载荷等级城-A级，对于雨 水篦子及井圈，使用时可按此标准进行出厂检验。 3.11、标志及证明书：井盖上应能反映专用标志、承重等级、 生产日期。出厂合格证、检测报告等技术文件。 4、聚合物基复合材料检查井盖 4.1、材料要求：聚合物基复合材料检查井盖主要使用聚合物和 填充增强材料制成。聚合物为高分子材料及其再生品，增 强材料为各种颗粒状、纤维状材料及其再生品各种金属及 构件。 4.2、井盖宜为圆形，也可为方形，其也可以根据需要进行要求。 4.3、井盖的嵌入深度：检查井盖的嵌入深度不小于50mm。

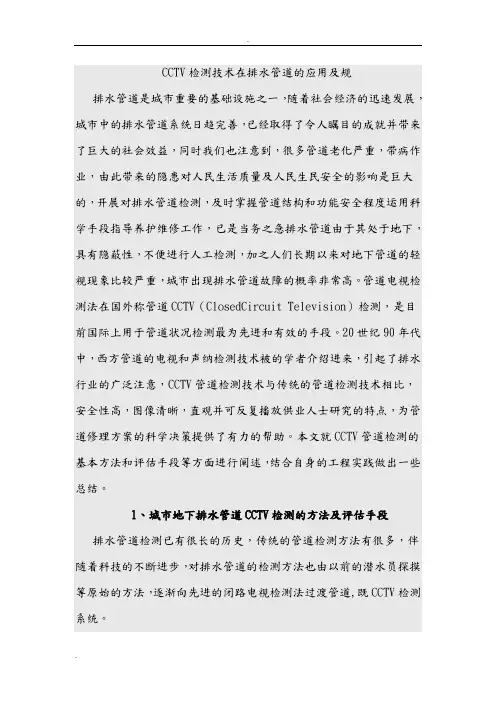

CCTV检测技术在排水管道的应用和规范标准[详]
