排水管道检测方案模板
管道检测工程施工方案
一、工程概况本工程为管道检测施工，主要针对城市排水管道、排污管道等，通过CCTV检测系统对管道内部进行检测，确保管道运行安全、畅通。
工程范围包括管道检测、数据采集、报告编制及验收等。
二、施工准备1. 技术准备（1）收集相关技术资料，包括管道设计图纸、施工图纸、管道运行记录等；（2）编制施工方案，明确施工步骤、质量标准、安全措施等；（3）组织施工人员培训，提高施工人员对CCTV检测系统的操作技能。
2. 工具设备准备（1）CCTV检测系统：包括爬行器、摄像头、主控制器、电缆盘等；（2）辅助工具：如清洗疏堵工具、管道疏通工具等；（3）安全防护用品：如安全帽、防护眼镜、手套等。
3. 材料准备（1）管道清洗剂、疏通剂等；（2）防腐、绝缘、防震材料等；（3）各类管件、阀门等。
三、施工步骤1. 现场勘察（1）了解管道的长度、直径、材质、走向等信息；（2）检查管道的连接部位、检查井、排水口等；（3）确定检测范围和检测方法。
2. 管道清洗（1）对管道进行清洗，清除管道内的杂物、污泥等；（2）清洗后检查管道内部状况，确认管道畅通。
3. CCTV检测（1）将CCTV检测系统送入管道内部，进行检测；（2）操作人员通过监视器观察管道内部状况，记录检测数据；（3）对检测到的缺陷、故障进行标注和拍照。
4. 数据采集与整理（1）将检测数据录入计算机，进行整理和分析；（2）编制检测报告，包括管道状况、缺陷、故障等内容。
5. 管道修复（1）根据检测报告，对管道缺陷、故障进行修复；（2）修复后，再次进行检测，确保修复效果。
6. 验收与提交报告（1）组织验收小组，对修复后的管道进行验收；（2）验收合格后，提交检测报告，包括管道状况、缺陷、故障等内容。
四、安全措施1. 施工人员必须穿戴安全防护用品，如安全帽、防护眼镜、手套等；2. 检测过程中，确保检测系统稳定运行，防止发生意外；3. 施工现场设置警示标志，提醒行人注意安全；4. 严格按照操作规程进行施工，确保施工安全。
排水检测项目实施方案
排水检测项目实施方案一、项目背景随着城市化进程的加快和工业化水平的提高，城市排水系统的建设和管理变得越来越重要。
排水系统的畅通与否直接关系到城市的环境卫生和居民的生活质量。
因此，对排水系统进行定期的检测和维护显得尤为重要。
本文将针对排水检测项目的实施方案进行详细阐述。
二、项目目标1. 确保城市排水系统的正常运行，预防排水管道堵塞和泄漏等问题的发生；2. 提高排水系统的运行效率，减少水资源的浪费；3. 保护城市环境，减少水污染的发生。
三、项目内容1. 排水管道检测：利用先进的排水管道检测设备，对城市排水管道进行全面的检测，包括排水管道的材质、直径、长度、状况等；2. 排水井检测：对城市排水井进行检测，包括井盖的状况、井内的淤泥和垃圾情况等；3. 排水泵站检测：对城市排水泵站进行检测，包括泵站设备的运行情况、电力消耗情况等；4. 排水系统综合检测：对城市排水系统进行综合检测，包括排水管道、排水井、排水泵站等设施的整体状况和运行效率。
四、项目实施步骤1. 制定排水检测计划：根据城市排水系统的实际情况，制定排水检测的时间、地点和具体内容；2. 调查准备工作：对排水系统的基本情况进行调查，包括排水管道的分布、排水井的位置、排水泵站的数量等；3. 设备准备工作：准备好排水管道检测设备、排水井检测设备、排水泵站检测设备等；4. 检测实施：按照制定的排水检测计划，对排水系统进行全面的检测；5. 数据分析：对检测结果进行数据分析，找出排水系统存在的问题和隐患；6. 提出改进建议：根据检测结果，提出改进建议，包括排水管道的清理、维修、更换等；7. 编制检测报告：根据检测结果和改进建议，编制排水检测报告，交由相关部门进行审批。
五、项目成果1. 提高排水系统的运行效率，减少水资源的浪费；2. 预防排水管道堵塞和泄漏等问题的发生；3. 保护城市环境，减少水污染的发生；4. 为城市排水系统的维护和管理提供科学依据。
六、项目风险1. 设备故障：排水检测设备可能出现故障，影响检测进度；2. 人员安全：排水检测作业可能存在一定的安全风险，需要严格遵守相关安全规定；3. 数据误差：排水检测数据可能存在一定的误差，需要进行合理分析和判断。
排水管道检测施工方案
排水管道检测施工方案1. 引言排水管道是城市污水系统中的重要组成部分，负责排放和转运污水。
然而，长期使用和自然因素的影响会导致排水管道出现堵塞、破裂等问题，对城市环境和居民生活造成严重影响。
因此，定期对排水管道进行检测是必要且重要的，以及时发现和修复问题。
本文档将介绍一种排水管道检测施工方案，包括检测方法、仪器设备、操作步骤等内容，以帮助相关从业人员进行有效的排水管道检测工作。
2. 检测方法在排水管道检测中，常用的方法包括视觉检测、压力测试和漏点定位等。
具体方法选择应根据管道材料、管道状况和检测需求等因素综合考虑。
2.1 视觉检测视觉检测是最常用的排水管道检测方法之一，通过使用可穿越管道的摄像头设备，对管道内部进行实时观察和记录。
这种方法适用于小型管道和一般情况下的检测，可以直接观察到管道内部的问题，如裂纹、漏水等。
常见的视觉检测设备有管道检测摄像机。
2.2 压力测试压力测试是通过给排水系统加压，观察系统是否有漏水或其他问题的检测方法。
这种方法适用于大型管道和长距离管道的检测，可以通过测量系统的压力变化来判断是否存在问题。
常见的压力测试设备有压力计和压力泵。
2.3 漏点定位漏点定位是针对排水管道漏水问题的一种检测方法，通过使用特定的检测仪器和探测剂，在漏点处产生可听到或可见的信号，以定位问题所在。
这种方法适用于漏水问题明显的管道和需要精确定位问题的情况。
常见的漏点定位仪器有超声波检测仪和烟雾机。
3. 仪器设备在排水管道检测工作中，需要配备相应的仪器设备，以支持不同的检测方法。
•管道检测摄像机：用于进行视觉检测，通过摄像头实时观察和记录管道内部情况。
•压力计和压力泵：用于进行压力测试，检测管道系统的压力变化。
•超声波检测仪：用于漏点定位，通过探测漏点处产生的超声波信号来定位问题所在。
•烟雾机：用于漏点定位，通过产生可见的烟雾来定位问题所在。
除了上述仪器设备外，还应配备相应的电源和数据记录设备，以支持实时观察和数据记录的需求。
给水排水工程检测方案范本
给水排水工程检测方案范本1.背景及目的水排水工程是指用于排放雨水、污水及废水的排水系统，主要包括雨水排水系统和污水排水系统。
随着城市化进程的加快，水排水工程的建设与维护成为城市管理的重要组成部分。
为了确保水排水工程的安全运行和有效排水，需要对其进行定期检测和评估，以提前发现问题并进行处理。
本检测方案旨在制定水排水工程的检测流程和指导原则，以确保水排水工程的正常运行和安全性，同时为水排水工程运维人员提供参考，加强对水排水工程的管理和维护。
2.检测范围及内容(1) 雨水排水系统- 雨水管道的渗漏情况- 排水口的通畅情况- 泵站设备的运行状态- 检测雨水管道的管壁结构是否完整- 检测雨水管道的管道是否有异物(2) 污水排水系统- 污水管道的渗漏情况- 排水口的通畅情况- 泵站设备的运行状态- 检测污水管道的管壁结构是否完整- 检测污水管道的管道是否有异物- 检测污水处理设施的运行状态3.检测方法(1) 目视检查通过目视检查管道、排水口和泵站设备的外观情况，是否有渗漏、损坏和堵塞等情况。
(2) 声波检测利用声波检测仪器对管道进行声波探测，检测管道是否存在裂缝、漏水等情况。
(3) 压力测试通过施加一定压力对排水系统进行压力测试，检测管道是否有渗漏、压力损失等情况。
(4) 检测设备使用特定的检测设备对排水系统的设备进行运行状态检测，如泵站、污水处理设施等。
4.检测流程(1) 检测前准备- 对检测范围内的排水系统进行全面了解和调查，确定检测范围和内容。
- 安排专业人员，准备好必要的检测设备和仪器。
(2) 检测过程- 根据检测范围和内容，逐一进行检测工作，保证每个环节都得到充分的检测和评估。
- 对检测过程中发现的问题进行记录和标记，及时进行处理。
(3) 检测报告- 将检测结果整理成检测报告，明确列出检测范围、检测内容、检测结果和存在的问题。
- 提出相关问题的处理建议和改进措施。
5.检测人员要求检测人员需要具备相关水排水工程检测的专业知识和技能，具有相关的资质和证书。

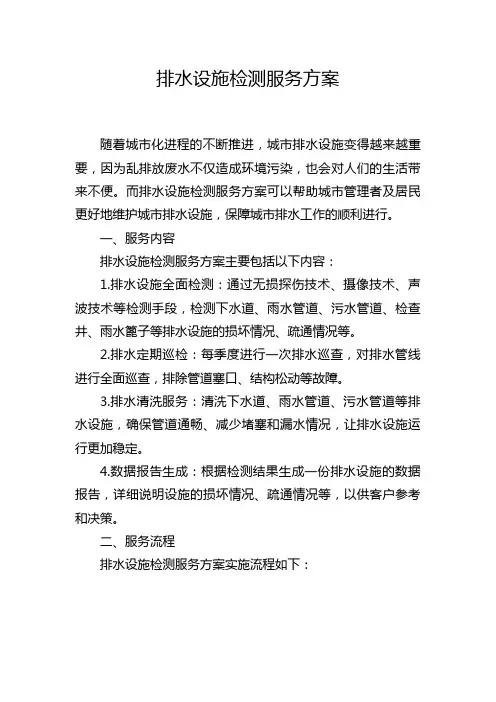

排水设施检测服务方案
排水设施检测服务方案随着城市化进程的不断推进，城市排水设施变得越来越重要，因为乱排放废水不仅造成环境污染，也会对人们的生活带来不便。
而排水设施检测服务方案可以帮助城市管理者及居民更好地维护城市排水设施，保障城市排水工作的顺利进行。
一、服务内容排水设施检测服务方案主要包括以下内容：1.排水设施全面检测：通过无损探伤技术、摄像技术、声波技术等检测手段，检测下水道、雨水管道、污水管道、检查井、雨水篦子等排水设施的损坏情况、疏通情况等。
2.排水定期巡检：每季度进行一次排水巡查，对排水管线进行全面巡查，排除管道塞口、结构松动等故障。
3.排水清洗服务：清洗下水道、雨水管道、污水管道等排水设施，确保管道通畅、减少堵塞和漏水情况，让排水设施运行更加稳定。
4.数据报告生成：根据检测结果生成一份排水设施的数据报告，详细说明设施的损坏情况、疏通情况等，以供客户参考和决策。
二、服务流程排水设施检测服务方案实施流程如下：1.准备工作：制定服务方案和安排相关工作人员；准备必要的检测设备和工具；对服务区域进行概括排查，确定需要检测的排水设施范围等。
2.全面检测及数据采集：利用先进的排水设施检测设备，依次对排水管线、下水道等设施进行全面检测，并对设施状态进行详细的照片、录像、声音等数据采集。
3.根据数据生成报告：依据采集的检测数据和现场检测情况，生成一份排水设施检测报告，详细陈述检测发现的设施缺陷、运行状况、处理建议等。
4.提供维修方案：依据检测报告，提供相应的设施维修方案及费用预估，由客户自行选择是否同意。
5.设施维护：根据客户需求及合同要求，对设施缺陷进行恢复和修补，确保设施恢复正常使用。
6.检验验收：对设施运行效果进行检验，并向客户提供验收报告。
三、服务优势1.全面细致的检测服务：通过运用不同的技术手段，可以对排水设施进行不同角度的全面检测，更好地发现排水设施的瑕疵和问题。
2.高效的巡检清洗服务：在保证排水设施质量的前提下，通过高效的巡检和清洗服务，大大提高了排水设施的使用寿命和运行效率。
排水管网检测方案 (2)
排水管网检测方案1. 引言排水管网的检测是城市基础设施维护管理的重要环节。
随着城市化进程的不断加快，排水管网的规模和复杂性也在逐渐增加。
为了保障排水系统的正常运行，定期进行检测和维护是必不可少的。
本文将介绍一种排水管网检测方案，通过使用现代技术和工具，提高检测效率和精确度，实现更好的排水系统管理。
2. 管网检测方法2.1 视频检测视频检测是常用的排水管网检测方法之一。
通过将摄像头装置放入排水管道中，记录下实时的排水情况。
视频检测可以快速发现漏水、堵塞、裂缝等问题，并且能够准确地定位问题位置。
在进行视频检测时，需要注意选择适用的摄像头装置，并确保对排水管道进行清洗，以保障观测的准确性。
2.2 超声波检测超声波检测是一种非破坏性的检测方法，适用于检测排水管道中的漏水问题。
通过使用超声波传感器，可以探测出管道中的声音变化，进而判断是否存在漏水情况。
超声波检测具有高灵敏度和高准确性的特点，可以帮助及早发现潜在的漏水问题，避免事故的发生。
2.3 烟雾检测烟雾检测是一种常见的排水管网检测方法，适用于检测管道中的堵塞情况。
通过在排水管道中释放烟雾，可以观察烟雾的流动情况，判断管道是否存在堵塞。
烟雾检测可以帮助快速定位管道的问题区域，并选择合适的清洗方法进行处理。
3. 排水管网检测方案步骤3.1 规划检测范围首先，需要规划排水管网检测的范围。
根据具体情况，确定需要检测的管道长度和位置，以确保能够全面覆盖排水系统的关键部分。
3.2 选择合适的检测方法根据检测目的和管网特点，选择合适的检测方法。
对于不同类型的问题，可以采用不同的检测方法进行综合检测，以提高检测的准确性和效率。
3.3 准备检测设备和工具根据选择的检测方法，准备相应的检测设备和工具。
例如，如果采用视频检测方法，需要准备摄像头装置和相关软件；如果采用超声波检测方法，需要准备超声波传感器和数据分析软件。
3.4 进行检测操作按照预定的检测范围和方法，进行检测操作。
市政排水工程检测方案
市政排水工程检测方案一、前言市政排水工程是城市基础设施建设的重要组成部分，直接关系到城市污水排放和防洪排涝等重大问题。
为了保障市政排水工程的正常运行和使用，必须对其进行定期检测和评估，及时发现问题并进行修复。
因此，制定一套科学合理的市政排水工程检测方案就显得尤为重要。
二、检测目的1. 确保市政排水工程的安全运行。
通过全面检测，发现隐患，及时修复，确保排水工程的正常运行。
2. 评估排水工程的使用性能。
通过检测，了解排水工程在使用过程中的性能，为后续改进和优化工作提供参考。
3. 提高排水工程的可靠性和稳定性。
检测发现问题，并及时进行修复，提高排水工程的可靠性和稳定性。
三、检测内容1. 排水管道检测排水管道是市政排水工程的重要组成部分，其正常运行与否直接影响到城市排水系统的通畅性。
因此，排水管道的检测至关重要。
检测内容包括：排水管道的结构检测、排水管道的渗漏检测、排水管道的堵塞情况检测等。
2. 排水设施检测排水设施包括雨水篦子、雨水井、检查井等，检测其使用情况，以及是否存在破损、变形等情况。
此外，对排水设施的布局和排水方向等进行检测。
3. 排水泵站检测排水泵站是市政排水系统的重要部分，其安全运行直接影响到城市防洪排涝的效果。
检测排水泵站的设备情况、运行情况以及自动控制系统的运行情况等。
4. 排水渠道检测排水渠道是排水系的重要组成部分，其畅通是保证排水系统正常运行的重要保障。
检测排水渠道的泄洪能力、排水能力及流速等情况。
5. 排水设备检测排水设备包括水闸、水闸门、调节阀等，检测这些设备的运行情况，并进行维修和保养。
6. 雨污分流系统检测为了保护环境和提高污水处理效果，大多数城市采取雨污水分流系统，对其分流效果进行检测，保障污水处理设施的正常运行。
四、检测方法1. 排水管道检测利用无损检测技术对排水管道进行检测，采用探伤、超声波、磁粉探伤等方式，检测排水管道的破损、渗漏及堵塞情况。
2. 排水设施检测对排水设施采用目视检查、测量仪器检测、探伤仪器检测等方式，检测排水设施的变形、破损情况。
排水工程检验试验方案模板
排水工程检验试验方案模板一、引言排水工程是城市基础设施建设中至关重要的部分，它直接影响着城市的防洪排涝能力和环境卫生状况。
因此，排水工程的设计、施工和运行必须符合国家标准和规范要求，以确保工程质量和安全运行。
为了确保排水工程的质量可靠和安全性能达标，本试验方案旨在对排水工程进行检验试验，验证其质量和性能是否符合规范要求。
二、检验试验目的1. 验证排水工程的设计参数和要求是否符合国家标准和规范要求。
2. 检验排水工程的施工质量和材料选用是否符合设计要求。
3. 验证排水工程的运行性能和安全性是否达到预期指标。
三、检验试验范围和对象本试验方案主要针对城市排水工程进行检验试验，涵盖排水管道、雨水篦子、雨水口、污水井、污水处理设施等相关设施和构件。
四、检验试验内容和方法1. 排水工程设计参数和要求的检验1.1 检查排水工程设计文件，包括设计图纸、设计说明等，验证设计参数和要求是否符合国家标准和规范要求。
1.2 对排水工程的设计参数进行检测，如流量、水头、管道直径等，确保其符合设计要求。
2. 排水工程施工质量和材料的检验2.1 对排水工程的施工质量进行抽样检验，包括管道铺设、接口连接、防水处理等。
2.2 对排水工程采用的材料进行质量检验，包括管道材料、阀门、井盖等。
3. 排水工程运行性能和安全性的检验3.1 对排水工程各个部件和设施进行运行测试，验证其流水性能和排水能力。
3.2 对排水工程的安全性能进行检验，检查排水系统的防漏、防臭和防老化能力。
五、检验试验方案1. 试验设备和工具1.1 流量计、水压计、流量计等检测设备；1.2 试验工具、采样瓶、测量工具等。
2. 试验人员2.1 具有相关工程技术和检测经验的工程师和技术人员；2.2 具有相关资格证书的检验人员。
3. 试验时间和地点3.1 试验时间：根据排水工程的建设进度和要求，合理安排试验时间；3.2 试验地点：排水工程建设现场和使用环境。
4. 试验程序4.1 准备工作：确认试验设备、工具和人员的到位，准备试验记录表和抽样标识等；4.2 试验操作：根据检验内容和方法，进行逐一检验试验操作；4.3 数据记录：记录试验过程中的数据和观测结果，填写试验记录表；4.4 结论判定：根据试验数据和观测结果，评价排水工程的质量和性能是否符合要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
排水管道检测方案
排水管道检测方案
前言
城市的排水管道与人类文明的发展和人们的日常生活密切相关，从河南省登封王城岗龙山文化时期城址出土的陶制管道是中国4300多年前的城市排水管道，这是人类文明的一个里程碑。
随着时代的发展，城市的排水管道在现代化城市中的作用更加重要，近年来中国各级政府不断加大对市政基础设施建设的投入，市政工程管网建设得到了前所未有的重视和发展。
可是今年7月间的一场暴雨就让北京的交通几乎瘫痪；广州“水浸街”的问题也是时有发生，在其它城市此类问题更是不胜枚举。
有业内人士指出：排水设施能力低、排水体系不完善、养护手段落后是制约当前城市排水能力的突出问题。
其中养护手段落后是。
由于长期以来管道养护手段的局限性，现有的管道大多不同程度的存在渗漏、腐蚀、积泥堵塞甚至塌陷，严重了制约现有排水管道的能力。
为了能够最大限度的发挥管道的排水能力，延长管道的使用寿命，就需要对其进行定期的检查、评估、养护和修复，建立一套完善的检测评估和养护手段。
一、工程主要概况
统景沿江污水管网检测工程包括地埋管道，DN400，检测管道长度为1.6公里。
此次工程的主要目的是检测（给）排水管网的内部结构，以及管网能否安全运行。
所谓管网内部结构是指管道本身或者外界作用力后导致的问题，如管道脱节、管道错位、管道沉降、管道破损、管道腐蚀严重等影响管网结构的问题。
管道淤泥多、建筑垃圾堵塞、生活垃圾堵塞等问题则会影响管网的整体运行功能。
二、施工工期
根据施工前期准备工作情况，准备于 4月20日开工，力争于6月20日完工。
三、施工方法
1、管道CCTV的组成和检测方法
管道视频检测系统是由三部分组成：主控器、线缆盘、带摄像镜头的“机器人”爬行器。
主控器安装在汽车上，操作员经过主控器控制“爬行器”在管道内前进和后退等动作，摄像头则具有高聚焦光圈，能够调节焦距，以便看清楚管道的内部细节。
电缆线是整个设备的传输中心，能够将摄像头拍摄的各种画面传输到主控器显示屏上，这样操作员可实时的监测管道内部状况。
主控器在监视的同时也将原始图象记录存储下来，以便做进一步的分析。
强大的主线系统支持所有的Telespec摄像头和附件。
如果需要还能够和其它仪器配合使用。
该系统坚固耐用，性能可靠，在世界范围内广泛用于勘测和修复直径100-1500mm的管道。
管道内窥系统的组成介绍
（1）镜头：（2）爬行器：（3）主控系统完整的组成图
工作流程图
2、施工前期准备工作。
