氧化沟工艺技术的特征
A2O工艺、氧化沟 、SBR工艺、CAST工艺优缺点
A2/O工艺、氧化沟、A/O工艺、SBR工艺、CAST工艺一、A2/O工艺1.基本原理A2/O工艺是Anaerobic-Anoxic-Oxic的英文缩写，它是厌氧-缺氧-好氧生物脱氮除磷工艺的简称。
该工艺处理效率一般能达到：BOD5和SS为90%~95%，总氮为70%以上，磷为90%左右，一般适用于要求脱氮除磷的大中型城市污水厂。
但A2/O工艺的基建费和运行费均高于普通活性污泥法，运行管理要求高，所以对目前我国国情来说，当处理后的污水排入封闭性水体或缓流水体引起富营养化，从而影响给水水源时，才采用该工艺。
2. A2/O工艺特点：（1）污染物去除效率高，运行稳定，有较好的耐冲击负荷。
（2）污泥沉降性能好。
（3）厌氧、缺氧、好氧三种不同的环境条件和不同种类微生物菌群的有机配合，能同时具有去除有机物、脱氮除磷的功能。
（4）脱氮效果受混合液回流比大小的影响,除磷效果则受回流污泥中夹带DO和硝酸态氧的影响，因而脱氮除磷效率不可能很高。
（5）在同时脱氧除磷去除有机物的工艺中，该工艺流程最为简单，总的水力停留时间也少于同类其他工艺。
（6）在厌氧—缺氧—好氧交替运行下，丝状菌不会大量繁殖，SVI 一般小于100，不会发生污泥膨胀。
（7）污泥中磷含量高，一般为2.5％以上。
3.A2/O工艺的缺点·反应池容积比A/O脱氮工艺还要大；·污泥内回流量大，能耗较高；·用于中小型污水厂费用偏高；·沼气回收利用经济效益差；·污泥渗出液需化学除磷。
二、氧化沟1氧化沟技术氧化沟（oxidation ditch）又名连续循环曝气池（Continuous loop reactor），是活性污泥法的一种变形。
氧化沟污水处理工艺是在20世纪50年代由荷兰卫生工程研究所研制成功的。
自从1954年在荷兰首次投入使用以来。
由于其出水水质好、运行稳定、管理方便等技术特点，已经在国内外广泛的应用于生活污水和工业污水的治理［1］。
氧化沟_6_几种氧化沟工艺的比较分析
几种氧化沟工艺的比较分析更新时间：09-8-30 23:17 作者: 苗洪波,梁玉祥,易美桂,付兵摘要：结合具体工程实例分析了影响氧化沟工艺的主要因素,通过效益分析得到了氧化沟工艺的排污费征收标准,并对几种氧化沟工程应用的优缺点进行了阐述。
关键词：氧化沟工艺,影响因素,效益分析在污水处理工艺中,活性污泥法是当前污水生物处理最成熟的、最主要的污水处理方法。
氧化沟工艺是一种污水在沟渠中做循环运动的、通过曝气转刷或转盘进行曝气的一种活性污泥工艺。
除具有一般活性污泥法的优点外,还具有许多独特的特性:11 流程简化,一般不需设初沉池。
氧化沟水力停留时间和污泥龄较长,有机物去除较为彻底,剩余污泥高度稳定,污泥一般不需厌氧消化。
21 氧化沟具有推流特性,因此沿池长方向具有溶解氧梯度,分别形成好氧、缺氧和厌氧区。
通过合理设计和控制可使N 和P 得到较好地去除。
31 操控灵活,如曝气强度可以通过调节转速或通过出水溢流堰来改变曝气机的淹没深度;交替式氧化沟各沟间交替运行的动态控制等。
氧化沟工艺作为一般生活污水处理流程中处理的关键环节或是特异性废水组合处理流程中的最后一级好氧处理,其处理效果的好坏直接影响着污水能否达标排放。
因此,对影响氧化沟工艺的各种因素如环境因素、占地面积、曝气设备能耗、经济效益等进行分析,来了解各种氧化沟工艺的优缺点、局限性等,对工程应用具有重要意义。
经过几十年的发展和工艺改进,目前在我国工程应用中技术相对成熟、处理效果较好的氧化沟主要有卡鲁塞尔型、奥贝尔型、一体化氧化沟及T 型、DE 型氧化沟五种。
本文依次选取了五个工程实例,对氧化沟系统运行主要影响因素进行了综合分析。
注：三沟式氧化沟（T型氧化沟）DE氧化沟是指两个相同容积的氧化沟组成的处理系统。
DE型氧化沟为双沟半交替工作式氧化沟系统，具有良好的生物除氮功能。
它与D型、T型氧化沟的不同之处是二沉池与氧化沟分开，并有独立的污泥回流系统。
而T型氧化沟的两侧沟轮流作为沉淀池。
氧化沟工艺
技术特征
由于曝气机周围的局部区域能量强度比传统活性污泥曝 气池中的强度高得多，使得氧的转移效率大大提高，平均传 氧效率达到至少2.1kg/kw·h。 因此，Carrousel氧化沟具有极强的混合搅拌耐冲击能力。 当有机负荷较低时，可以停止某些曝气器的运行，在保证 水流搅拌混合循环流动的前提下，节约能量消耗。
2. 氧化沟的特点
氧化沟利用连续环式反应池（Cintinuous Loop Reator, 简称CLR）作生物反应池，混合液在该反应池中一条闭合曝 气渠道进行连续循环，氧化沟通常在延时曝气条件下使用。 氧化沟使用一种带方向控制的曝气和搅动装置，向反应池中 的物质传递水平速度，从而使被搅动的液体在闭合式渠道中 循环。 氧化沟一般由沟体、曝气设备、进出水装置、导流和混 合设备组成，沟体的平面形状一般呈环形，也可以是长方形 、L形、圆形或其他形状，沟端面形状多为矩形和梯形。 2.1 氧化沟的工艺特点 （1）简化了预处理 氧化沟水力停留时间和污泥龄比一般 生物处理法厂，悬浮有机物可与溶解性有机物同时得到较彻 底的去除，排出的剩余污泥已得到高度稳定，因此氧化沟可 不设初沉池，污泥不需要进行厌氧消化。
多样型氧化沟，考虑脱氮除磷等要求，著名的有DE型氧 化沟，Carrousel氧化沟及Orbal氧化沟等。 一体化氧化沟，时空调配型（D型，VR型，T型等）合建 式（BMTS式，侧沟式，中心岛式等）。 3.2 曝气设备的革新 曝气设备对氧化沟的处理效率，能耗及处理稳定性有关 键性影响，其作用主要表现在以下四个方面：向水中供氧； 推进水流前进，使水流在池内作循环流动；保证沟内活性污 泥处于悬浮状态；使氧、有机物、微生物充分混合。针对以 上几个要求，曝气设备也一直在改进和完善。常规的氧化沟 曝气设备有横轴曝气装置及竖轴曝气装置。
A2O工艺、氧化沟 、SBR工艺、CAST工艺优缺点
A2/O工艺、氧化沟、A/O工艺、SBR工艺、CAST工艺一、A2/O工艺1.基本原理A2/O工艺是Anaerobic-Anoxic-Oxic的英文缩写，它是厌氧-缺氧-好氧生物脱氮除磷工艺的简称。
该工艺处理效率一般能达到：BOD5和SS为90%~95%，总氮为70%以上，磷为90%左右，一般适用于要求脱氮除磷的大中型城市污水厂。
但A2/O工艺的基建费和运行费均高于普通活性污泥法，运行管理要求高，所以对目前我国国情来说，当处理后的污水排入封闭性水体或缓流水体引起富营养化，从而影响给水水源时，才采用该工艺。
2. A2/O工艺特点：（1）污染物去除效率高，运行稳定，有较好的耐冲击负荷。
（2）污泥沉降性能好。
（3）厌氧、缺氧、好氧三种不同的环境条件和不同种类微生物菌群的有机配合，能同时具有去除有机物、脱氮除磷的功能。
（4）脱氮效果受混合液回流比大小的影响,除磷效果则受回流污泥中夹带DO和硝酸态氧的影响，因而脱氮除磷效率不可能很高。
（5）在同时脱氧除磷去除有机物的工艺中，该工艺流程最为简单，总的水力停留时间也少于同类其他工艺。
（6）在厌氧—缺氧—好氧交替运行下，丝状菌不会大量繁殖，SVI 一般小于100，不会发生污泥膨胀。
（7）污泥中磷含量高，一般为2.5％以上。
3.A2/O工艺的缺点·反应池容积比A/O脱氮工艺还要大；·污泥内回流量大，能耗较高；·用于中小型污水厂费用偏高；·沼气回收利用经济效益差；·污泥渗出液需化学除磷。
二、氧化沟1氧化沟技术氧化沟（oxidation ditch）又名连续循环曝气池（Continuous loop reactor），是活性污泥法的一种变形。
氧化沟污水处理工艺是在20世纪50年代由荷兰卫生工程研究所研制成功的。
自从1954年在荷兰首次投入使用以来。
由于其出水水质好、运行稳定、管理方便等技术特点，已经在国内外广泛的应用于生活污水和工业污水的治理［1］。
氧化沟工艺介绍
氧化沟介绍氧化沟又名氧化渠,实际上它是活性污泥法的一种变型。
因为废水和活性污泥的混合液在环状的曝气沟渠中不断循环流动，有人称其为“循环曝气池”、“无终端的曝气系统"。
早在1920年，Haworth研制的桨板式曝气机应用于英国Shefiidd的Tynsley 污水处理厂，该处理厂被认为是现代氧化沟的先驱,但当时尚未出现“氧化沟"一词。
得到公认的第一座氧化沟污水处理厂建于1954年，它是由A．Pasveer博士设计的，在荷兰的Voorshopcn市投入使用，服务人口为360人,从此以后才有了“氧化沟”这一专用术语。
其运行方式为间歇运行，将曝气净化、泥水分离和污泥稳定等过程集于一体。
由于Pasveer博士的贡献，这项技术又被称为Pasveer沟。
从本质上讲，氧化沟属于活性污泥改良法的延时曝气法范畴。
但与通常的延时曝气法有所不同，氧化沟中污泥的SRT长,尽可能使污泥浓度在沟中保持高些，以高MISS运行。
因此，那些比增殖速度小的微生物便能够生息，特别是硝化细菌占优势，使氧化沟中的硝化反应能显著进行。
另外，长的SRT使剩余污泥量少且已好氧稳定，可不需要污泥的消化处理。
氧化沟处理系统的基本特征是曝气池呈封闭式沟渠形，它使用一种带方向控制的曝气和搅动装置，一方面向混合液中充氧，另一方面向反应池中的物质传递水平速度，使污水和活性污泥的混合液在沟内作不停的循环流动。
从反应器的观点看，氧化沟属于一种独具特色的连续环式反应器（CLR)。
由于氧化沟巧妙地结合了连续式反应器和曝气设备特定的定位布置,使氧化沟具有若干与众不同的特性：(1）氧化沟结合推流和完全混合的特点，有利于克服短流和提高缓冲能力；(2）氧化沟具有明显的溶解氧浓度梯度,特别适用于硝化反硝化生物处理工艺；（3）氧化沟功率密度的不均匀分配，有利于氧的传递、液体混合和污泥絮凝；（4)氧化沟的整体体积功率密度低,可节省能量卡鲁塞尔氧化沟和奥贝尔氧化沟的区别奥贝尔氧化沟工艺特点奥贝尔氧化沟属活性污泥法中的延时曝气法，沟体通常由三个同心椭圆形沟道组成，污水与回流污泥混合后,由外沟道进入，再依次进入中沟和内沟，在各沟道内循环数十到数百次，最终出水至二沉池。

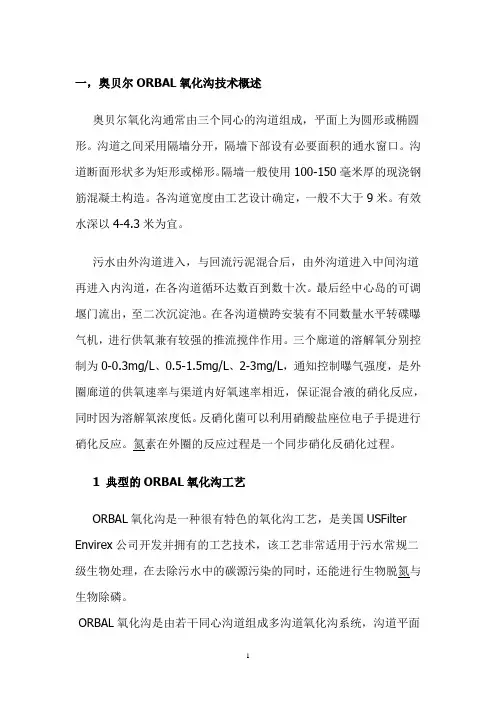

奥贝尔ORBAL氧化沟技术概述
一，奥贝尔ORBAL氧化沟技术概述奥贝尔氧化沟通常由三个同心的沟道组成，平面上为圆形或椭圆形。
沟道之间采用隔墙分开，隔墙下部设有必要面积的通水窗口。
沟道断面形状多为矩形或梯形。
隔墙一般使用100-150毫米厚的现浇钢筋混凝土构造。
各沟道宽度由工艺设计确定，一般不大于9米。
有效水深以4-4.3米为宜。
污水由外沟道进入，与回流污泥混合后，由外沟道进入中间沟道再进入内沟道，在各沟道循环达数百到数十次。
最后经中心岛的可调堰门流出，至二次沉淀池。
在各沟道横跨安装有不同数量水平转碟曝气机，进行供氧兼有较强的推流搅伴作用。
三个廊道的溶解氧分别控制为0-0.3mg/L、0.5-1.5mg/L、2-3mg/L，通知控制曝气强度，是外圈廊道的供氧速率与渠道内好氧速率相近，保证混合液的硝化反应，同时因为溶解氧浓度低。
反硝化菌可以利用硝酸盐座位电子手提进行硝化反应。
氮素在外圈的反应过程是一个同步硝化反硝化过程。
1 典型的ORBAL氧化沟工艺ORBAL氧化沟是一种很有特色的氧化沟工艺，是美国USFilter Envirex公司开发并拥有的工艺技术，该工艺非常适用于污水常规二级生物处理，在去除污水中的碳源污染的同时，还能进行生物脱氮与生物除磷。
ORBAL氧化沟是由若干同心沟道组成多沟道氧化沟系统，沟道平面呈圆形或椭圆形，具有完全混合式及推流式反应池系统的特征，耐冲击负荷能力强，易于适应多种进水情况和出水要求的变化，具有很强的灵活性。
ORBAL氧化沟与标准单沟道氧化沟相比，需氧量可节省20%-35%，从而大大降低了能耗，节约了运行成本。
该工艺操作控制简单，维护管理方便，通常情况下只需定期为曝气机轴承添加润滑剂即可。
典型的奥贝尔氧化沟有三个同心沟道。
三个沟道由于进水负荷和供氧量的不同，溶解氧浓度形成明显的梯度分布:外沟溶解氧一般接近于0mg/L，中沟溶解氧平均为1mg/L，内沟溶解氧平均为2mg/L，从而在三个沟道内形成了恒定的缺氧区和好氧区，为生物硝化和反硝化提供了条件，达到生物脱氮的目的。
氧化沟工艺
氧化沟工艺
2.3 交替式工作氧化沟 交替式工作氧化沟是由丹麦克鲁格（Kruger）公司研制， 该工艺造价低，易于维护，通常有双沟交替和三沟交替（T型氧 化沟）的氧化沟系统和半交替工作式氧化沟。
氧化沟工艺
2.3.1双沟式氧化沟 双沟交替氧化沟两池体积相同，水流相通，以保证两池的 水深相等，不设二沉池。通过曝气转刷的旋转方向来使两部分 交替作为曝气区和沉淀区。处理过程中，进水和出水都是连续 的，但曝气转刷的工作则是间歇的，其在单个工作周期的利用 率仅为 40%左右。目前双沟式氧化沟虽然得到了广泛的应用， 但其设备利用率差的缺点制约了其发展。
氧化沟工艺 3 氧化沟的发展前景 经过几十年的使用 研究 开发和改进，氧化沟系统在池 型结构 运行方式 曝气装置 处理规模 适用范围等方面都得到 了长足的发展 据资料介绍,迄今欧洲已有的氧化沟污水处理 厂超过 2000 座，北美超过 800 座，中国目前正在建造和已 投入运行氧化沟的也有很多 氧化沟自问世以来，经久不衰的 一个重要原因是污水在一个闭合沟渠中完成污水净化 从理论 上讲,它既具有推流反应的特征，又具有完全混合反应的优势 前者使其具有出水优良的条件，后者使其具有抗冲击负荷的 能力 正因为有这个环流，且有能量分区的缘故,使它具有其 他许多污水生物处理技术所拥有的众多优势，其中最为显著 的优势是工作稳定可靠。
氧化沟工艺
（3）具有推流式流态的特征。氧化沟具有推流特性， 使得溶解氧浓度在沿池长方向形成浓度梯度，形成好 氧、 缺氧和厌氧条件。通过对系统合理的设计与控制， 可以取得较好的脱氮除磷效果。 （4）简化了工艺。将氧化沟和二沉池合建为一体式氧 化沟，以及近年来发展的交替工作的氧化沟，可不用 二沉池，从而使处理流程更为简化。
污水处理工艺介绍 氧化沟工艺
氧化沟工艺技术特点分析(优缺点)
氧化沟工艺技术特点分析（优缺点）氧化沟又名氧化渠，因其构筑物呈封闭的环形沟渠而得名。
它是活性污泥法的一种变型。
因为污水和活性污泥在曝气渠道中不断循环流动，因此有人称其为“循环曝气池”、“无终端曝气池”。
氧化沟的水力停留时间长，有机负荷低，其本质上属于延时曝气系统。
氧化沟(Oxidation Ditch)污水处理的整个过程如进水、曝气、沉淀、污泥稳定和出水等全部集中在氧化沟内完成，最早的氧化沟不需另设初次沉淀池、二次沉淀池和污泥回流设备。
后来处理规模和范围逐渐扩大，它通常采用延时曝气，连续进出水，所产生的微生物污泥在污水曝气净化的同时得到稳定，不需设置初沉池和污泥消化池，处理设施大大简化。
不仅各国环境保护机构非常重视，而且世界卫生组织（WH0）也非常重视。
在美国已建成的污水处理厂有几百座，欧洲已有上千座。
在我国，氧化沟技术的研究和工程实践始于上一世纪70年代，氧化沟工艺以其经济简便的突出优势已成为中小型城市污水厂的首选工艺。
一般氧化沟法的主要设计参数如下：1.水力停留时间：10－40小时；2.污泥龄：一般大于20天；3.有机负荷：0.05－0.15kgBOD5/(kgMLSS.d)；4.容积负荷：0.2－0.4kgBOD5/(m3.d)；5.活性污泥浓度：2000－6000mg/l；6.沟内平均流速：0.3－0.5m/s。
一、氧化沟的技术特点：氧化沟利用连续环式反应池（Cintinuous Loop Reator,简称CLR）作生物反应池，混合液在该反应池中一条闭合曝气渠道进行连续循环，氧化沟通常在延时曝气条件下使用。
氧化沟使用一种带方向控制的曝气和搅动装置，向反应池中的物质传递水平速度，从而使被搅动的液体在闭合式渠道中循环。
氧化沟一般由沟体、曝气设备、进出水装置、导流和混合设备组成，沟体的平面形状一般呈环形，也可以是长方形、L形、圆形或其他形状，沟端面形状多为矩形和梯形。
氧化沟法由于具有较长的水力停留时间，较低的有机负荷和较长的污泥龄。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
氧化沟工艺技术的特征
氧化沟工艺技术是一种生物曝气法污水处理工艺，其主要特征如下：
1. 高效性：氧化沟工艺技术能够高效地去除废水中的有机物和氮磷等污染物。
在氧化沟中，废水中的有机物经过微生物降解作用，被转化为二氧化碳和水，有效降低了废水中COD（化学需氧量）的浓度。
同时，氧化沟中的微生物还能够对废水中的氨氮和总磷进行生物吸附和转化，加速氮磷的去除速度。
2. 经济性：氧化沟工艺技术相对于其他传统的废水处理工艺而言，具有较低的运维成本和较短的工程周期。
氧化沟的建设和维护成本相对较低，投资回报周期相对较短，适合于中小型污水处理厂的建设和运营。
3. 抗冲击负荷能力强：氧化沟工艺技术具有较强的抗冲击负荷能力，能够适应生活废水和工业废水的波动。
当废水处理厂的进水水质发生突变时，氧化沟中的微生物群落具有较强的自适应能力，能够快速调整并适应新的水质条件，保持稳定高效的处理效果。
4. 操作维护简单：氧化沟工艺技术的操作和维护相对简单。
由于氧化沟中的生物降解过程是自然界中常见的自净作用，因此在氧化沟的操作过程中，不需要添加复杂的污泥活性，无需定期清理沉淀池和滤池，减少了运维人员的工作量和管理成本。
5. 占地面积小：相对于传统的活性污泥法和生物膜法等工艺，
氧化沟工艺相对来说，占地面积较小。
由于氧化沟不需要设置复杂的反应器和处理装置，只需建设一条或多条沟槽，在排放污水的同时还能够发挥景观效果。
总之，氧化沟工艺技术具有高效、经济、抗冲击负荷能力强、操作维护简单、占地面积小等一系列特点，是一种非常适合中小型污水处理厂的废水处理工艺。
在未来的污水处理领域，氧化沟工艺技术有望得到更广泛的应用。
