蒙塞尔色彩体系标准
一张图看懂色彩四体系
研 究
由奥斯瓦尔德个人发明 颜色体系元老
色 彩
按“纯色：白：黑”的比值为颜色编号
就
色立体对称 不足：数学公式很难模拟全人眼对色彩的响应
现在用得比较少
四要 个知Байду номын сангаас
体道
系的
NCS颜色体系 1930年
深受奥式影响，由瑞典色彩中心发明 缩减色相基础色，融入心理四原色概念
黑白量按视觉感受标定 色立体对称
不足：对称的双圆锥体，造成所有纯色的明度 值一样，与人眼感受不一致 欧洲常用
Munsell颜色体系 1943年
由孟塞尔个人发明 注重色差均匀性，强调视觉的等感觉差 从规则、对称的双圆锥形修订为不规则的外形 严格按“色相-明度-饱和度”为颜色编号
色立体不对称，俗称“卧蛋形” 建立色相、明度、饱和度概念 不足：不便于研究配色规律
注重色差均匀性，美国常用，我国大学教学使用
PCCS颜色体系 1964年
由日本色彩研究所发明 在孟塞尔体系的基础上讨论配色 建立“色调”概念(明度+饱和度的有机组合)
色立体不对称，俗称“卧蛋形” 我国的很多配色理论采用
四大体系等色相面 四大体系色立体
孟赛尔颜色体系
孟赛尔颜色体系用类似球体放入模型把各种表面色的三种颜色参数-----色调、明度、饱和度全部表现出来，在立体模型中的每一部位各代表一个特定的颜色，目前国际上已广泛采用孟赛尔颜色系统作为分类和标定表面色放入方法，代表符号为HL/C，H代表色调（Hue），L代表明度，C代表彩度（Chroma）。
H = 和红原色的夹角C=到原点的距离CIE标准色度体系CIE（国际照明委员会）体系是1931年建立的色彩测量国际标准，由此衍生出来1931CIE-XYZ系统。
其中，X代表红原色，Y代表绿原色，Z代表蓝原色。
1964CIE 补充了色度学系统。
1976年修正为CIEL*a*b*。
此体系用三个参数，一个是明度L，另两个是颜色分量，一个为a，代表从绿到红，另一个是b，代表从蓝到黄。
The C.I.E. L*a*b* 1976L*+b*-+a*-b*a*由XYZ得到L*C*h°与L*a*b*直接关系它们绘制于同一地图上L*= L*C*=h°=Arc Tangent(b*/ a*)CIE L*a*b*/ LCh°容差的类型有很多种，我们比较常用的有L﹡a﹡b﹡、DE﹡、DEcmc。
+b*Gray+a*+b*Gray+a*上图中4个容差模式分别为L﹡a﹡b﹡、L﹡C﹡h°、DE﹡、DEcmc可以看出DE=1和Decmc=1所代表的范围有所区别。
DEcmc的容差范围是一个以标准为中心的椭圆，其长轴和短轴分别为l和c，在油墨行业中通常将l和c的值设为1.4和1，其他行业设为2和1。
在爱色丽7000A软件中判定是否合格是依据Decmc值。

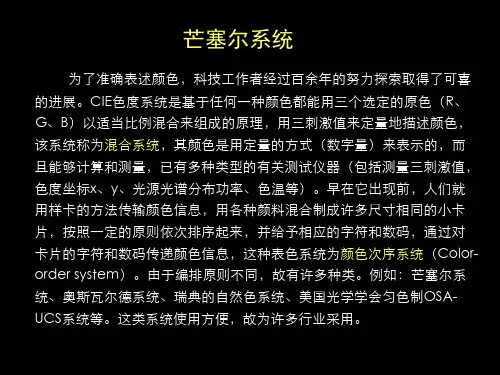

芒塞尔比色
芒塞尔系统
为了准确表述颜色，科技工作者经过百余年的努力探索取得了可喜 的进展。CIE色度系统是基于任何一种颜色都能用三个选定的原色（R、 G、B）以适当比例混合来组成的原理，用三刺激值来定量地描述颜色， 该系统称为混合系统，其颜色是用定量的方式（数字量）来表示的，而 且能够计算和测量，已有多种类型的有关测试仪器（包括测量三刺激值， 色度坐标x、y、光源光谱分布功率、色温等）。早在它出现前，人们就
芒塞尔色调 彩度图
图为芒塞尔颜色立体示意图，
也称为“孟塞尔颜色树”。
芒塞尔标注方法： 有彩色——色调光值／彩度，
即：HV／C
无彩色—— NV/，N代表无 彩色。
芒塞尔颜色立体中的色调、光值、彩度
例如：
1）一个色样的色调是7.5Y，光值为7，彩度为8，其芒塞尔
标注为7.5Y 7／8。
2）对于无彩色，光值为 6 的灰色，其标注为 N6／。
5BG、5B、5PB、5P、5RP，区域边界部分分别为10R、10YR、10Y、
10GY、10G、10BG、10B、10PB、10P、10RP。孟塞尔色样在每个色 调区不仅提供了5和10的色调分度，而且也提供了2.5和7.5的分度。因
此样品集共提供了40种色调：2.5R、5R、7.5R、10R、 2.5YR、 5YR、
芒塞尔表色系统
是目前使用的最主要的表色 系统。美国国家标准协会和 美国材料测试协会已将它作 为颜色标准，日本工业标准 也以孟塞尔标注为基础。 1905年美国美术教师孟塞 尔建立了以他的名字命名的
孟塞尔系统，用颜色立体模
型表示表面色的基本属性。
1915年出版了第一个物理样品集《芒塞尔颜色图谱》（Munsell Atlas of Color），1929年出版了第二个物理样品集《芒塞尔颜色图册》 （Munsell Book of Color），1943年美国光学学会对芒塞尔系统进行了改 进，建立了芒塞尔新标系统（Munsell Renotation System），目前芒塞尔 颜色系统有两个标准颜色样品集，1325 种无光泽颜色样品集和1600 种有 光泽 颜色样品集。色样数目随着时间的推移还在不断增加。 该系统通过三个变量识别表面色，即色调（Hue)、彩度(Chroma)和 光值(Value)。它们用来定量描述在特定照明观察条件下的表面色，即用平 均日光（CIEC光源）45°照明，在中性灰色背景条件下，垂直表面观察进 行颜色比较。该系统对于无光泽、有光泽表面色，以及液体、玻璃、莹光 材料等颜色的比较都推荐了特定的照明观察条件。
色彩体系曼塞尔表色系
曼塞爾色相環
在最高色度情況下的曼塞爾色相環，共有20色。
圖片來源：維基百科 作者：plusminus
4
曼塞爾色立體
曼塞爾的色立體為一不規則形的立體構造。
5
曼塞爾色立體
曼塞爾色立體的結構圖：
圖片來源：維基百科 作者：Jocob Rus
6
曼塞爾表色法
曼塞爾體系將色彩的色相、明度、彩度以H V/C 的順序表記化。
曼塞爾色彩體系
1905年發表色彩體系，經過多次修正於1915年 確立表色系。
圖片來源：維基百科 作者：Jocobolus
1
曼塞爾色彩體系基礎
曼塞爾體系(Munsell Color system)以色彩三屬性 為基礎。
2
曼賽爾色相環
曼塞爾色相環的基本色相有五種：紅、黃、綠、 藍、紫，加入補色後再等間隔分割成為100種顏 色。
許多國家的工業標準表色法資料
• 維基百科 /
• Flickr /
12
5P 5 / 10
色相 Hue
明度 彩度 Value Chroma
7
修正曼塞爾體系
1943年，美國光學會(OSA)完成修正曼塞爾色彩 體系，成為國際通用體系。
圖片來源：維基百科 作者：SharkD
8
曼塞爾體系的優缺點
優點：經光學驗證為正確的表色體系，可作為色 彩管理之用。
缺點：純色的明度與彩度不統一，在配色的使用 上有困難。
圖片來源：flickr 作者：B Rosen
9
曼塞爾體系的應用
曼塞爾色彩體系為國際通用的色彩體系，普遍應 用在工業、商業、紡織及印刷業。
圖片來源：flickr 作者：Sally M
孟赛尔颜色体系
孟赛尔颜色体系用类似球体放入模型把各种表面色的三种颜色参数-----色调、明度、饱和度全部表现出来，在立体模型中的每一部位各代表一个特定的颜色，目前国际上已广泛采用孟赛尔颜色系统作为分类和标定表面色放入方法，代表符号为HL/C，H代表色调（Hue），L代表明度，C代表彩度（Chroma）。
H = 和红原色的夹角C=到原点的距离CIE标准色度体系CIE（国际照明委员会）体系是1931年建立的色彩测量国际标准，由此衍生出来1931CIE-XYZ系统。
其中，X代表红原色，Y代表绿原色，Z代表蓝原色。
1964CIE 补充了色度学系统。
1976年修正为CIEL*a*b*。
此体系用三个参数，一个是明度L，另两个是颜色分量，一个为a，代表从绿到红，另一个是b，代表从蓝到黄。
The C.I.E. L*a*b* 1976L*+b*-+a*-b*a*由XYZ得到L*C*h°与L*a*b*直接关系它们绘制于同一地图上L*= L*C*=h°=Arc Tangent(b*/ a*)CIE L*a*b*/ LCh°容差的类型有很多种，我们比较常用的有L﹡a﹡b﹡、DE﹡、DEcmc。
+b*Gray+a*+b*Gray+a*上图中4个容差模式分别为L﹡a﹡b﹡、L﹡C﹡h°、DE﹡、DEcmc可以看出DE=1和Decmc=1所代表的范围有所区别。
DEcmc的容差范围是一个以标准为中心的椭圆，其长轴和短轴分别为l和c，在油墨行业中通常将l和c的值设为1.4和1，其他行业设为2和1。
在爱色丽7000A软件中判定是否合格是依据Decmc值。

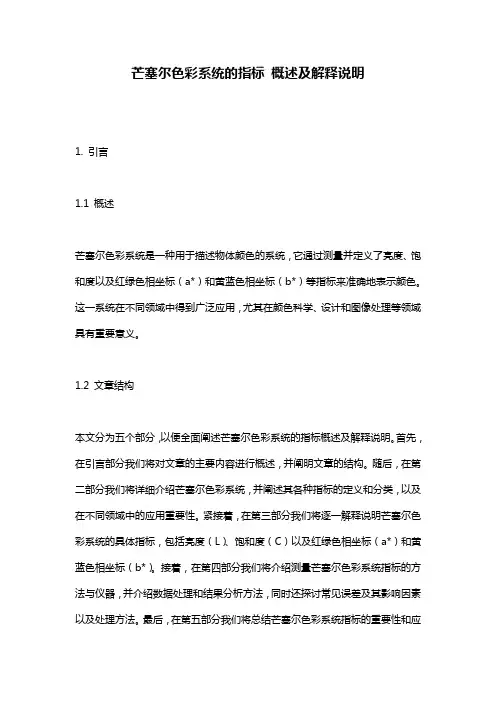

芒塞尔色彩系统的指标_概述及解释说明
芒塞尔色彩系统的指标概述及解释说明1. 引言1.1 概述芒塞尔色彩系统是一种用于描述物体颜色的系统，它通过测量并定义了亮度、饱和度以及红绿色相坐标（a*）和黄蓝色相坐标（b*）等指标来准确地表示颜色。
这一系统在不同领域中得到广泛应用，尤其在颜色科学、设计和图像处理等领域具有重要意义。
1.2 文章结构本文分为五个部分，以便全面阐述芒塞尔色彩系统的指标概述及解释说明。
首先，在引言部分我们将对文章的主要内容进行概述，并阐明文章的结构。
随后，在第二部分我们将详细介绍芒塞尔色彩系统，并阐述其各种指标的定义和分类，以及在不同领域中的应用重要性。
紧接着，在第三部分我们将逐一解释说明芒塞尔色彩系统的具体指标，包括亮度（L）、饱和度（C）以及红绿色相坐标（a*）和黄蓝色相坐标（b*）。
接着，在第四部分我们将介绍测量芒塞尔色彩系统指标的方法与仪器，并介绍数据处理和结果分析方法，同时还探讨常见误差及其影响因素以及处理方法。
最后，在第五部分我们将总结芒塞尔色彩系统指标的重要性和应用价值，并对进一步研究方向进行展望。
1.3 目的本文旨在对芒塞尔色彩系统的指标进行全面概述及解释说明，帮助读者深入了解芒塞尔色彩系统以及其各个指标的定义、应用领域和测量方法。
通过阅读本文，读者将能够更好地理解和应用芒塞尔色彩系统的指标，从而在相关领域中取得更准确、有效的研究结果和应用成果。
2. 芒塞尔色彩系统的指标概述2.1 芒塞尔色彩系统简介芒塞尔色彩系统是一种用于描述和测量颜色属性的国际标准。
它基于人类视觉感知对颜色的认知，将颜色分为亮度（L）、饱和度（C）以及红绿色相坐标（a*）和黄蓝色相坐标（b*）四个指标进行描述。
芒塞尔色彩系统被广泛应用于工业、设计、艺术等领域中的颜色管理和品质控制。
2.2 色彩指标定义与分类在芒塞尔色彩系统中，亮度（L）指标衡量了物体表面反射光的明暗程度，取值范围从0到100。
饱和度（C）指标表示了颜色的纯净程度，取值范围从0到100，数值越高代表颜色越鲜艳。
第三节 色彩体系
第三节色彩体系色彩体系(colorsystem)是为了系统地把握色彩的整体特性而建立的一种方式。
常用的色彩系有“蒙赛尔色彩体系”、“奥斯特瓦尔德色彩体系”、“日本色研配色体系(P．C．C．S)”等。
把握各类体系的特征，理解其分类及表示方法，根据使用目的选用最恰当的色彩体系，这是我们学习的最终目的。
一、蒙赛尔色彩体系这是美国色彩学家蒙赛尔(Albert H．Munsell)1905年发表的色彩体系，之后经美国光学学会(O．S．A)进一步改进完善为“蒙赛尔体系修订版”，能够用数字和记号正确表示三属性是它的最大特点，因此，日本工业规格(JIS)采纳了蒙赛尔体系，广泛地应用于各行各业。
色相用H(hue)表示，色相环(colorcircle)以红(R)、黄(Y)、绿(C)、蓝(B)、紫(P)五色为主色相，在相邻色中间插入黄红(YR)、黄绿(GY)、蓝绿(BG)、蓝紫(PB)、红紫(RP)，相对位置的两色为物理补色。
如图3—3—1。
然后以这几个色相为基础，再从每一个色相中分解出10个色相，共可表示出100个色相。
色相中的5表示标准色相，所以“5R"是标准红、“2R'’是接近红紫的红、“8R'’表示接近黄红的红。
明度，用V(value)来表示，最理想的黑为0度，最理想的白为10度，在0—10之间等间隔地进行分割共可分为11个等级。
但现实中物的色绝对的白或黑是不存在的，所以就分为9个等级。
因为纯色的位置，是与同明度的五彩色相对应而设定的，因此，各色相中纯色的明度是不同的。
纯度用C(chroma)来表示，无彩色为O，到纯色之间以渐增的等间隔均分出若干纯度等级，五彩色到纯色之间的距离，根据色相的不同而不同，红、黄红、黄等距离较远，而黄绿蓝等则距离较短。
因此，各色相的纯色位置不论是明度方向和纯度方向都不是固定不变的，如果使用纯度更高的色料，则色相的纯度等级会得到扩展。
各色的表示方法是用色相·明度／纯度(H·V／C)表示。
蒙赛尔表色体系
蒙赛尔表色体系蒙赛尔（Albert H. Munsell 1858-1918)美国色彩学家。
他的这一体系经过美国国家标准局和光学学会的反复修订，成了色彩界公认的标准色系之一。
蒙赛尔色相环蒙赛尔色立体简图蒙赛尔色相环由右上图的红（R）、黄红（YR）、黄（Y）……等10个主要色相组成,每个色相又划分为10个等分,其中5为主要色相(如标准的红是5R、黄是5Y）,共分100个色相。
蒙赛尔横截面示意图红色区（R）剖面图蒙赛尔色立体的中心轴（N）由下到上为：黑→灰→白的明暗系列构成,并以此为彩色系各色的明度标尺,以黑(BK或BL)为0级,而白(W)为10级,共11级明度。
中心轴至表层横向水平线为纯度轴，以渐增的等间隔均分为若干纯度等级，由于纯色相中各色纯度值高低不一，这就使色立体中各纯色相与中心轴水平距离长短不一。
如：红色是14级（右上图每格是2级）。
本色系是以色彩的色相（H）、明度（V）、纯度（C）的三属性来表述的，其色彩的表述方式为HV/C，最纯的10种颜色写作：附图:蒙赛尔色立体表面色彩明度、彩度关系表P、C、C、S色相环（内圈）与蒙赛尔色相环（外圈）的比较中心三角形所指是印刷用三原色三个紫点子所指是光学三原色色彩三要素色彩三要素包括：色相、饱和度（纯度）、明度（亮度）。
色相：指色彩的相貌，是区别色彩种类的名称。
最初的基本色相为：红、橙、黄、绿、蓝、紫。
在各色中间加插一两个中间色，按光谱顺序为：红、红橙、橙、黄橙、黄、黄绿、绿、蓝绿、蓝、蓝紫、紫和红紫，可制出十二种基本色相。
将12种基本的色相按照环状排列起来，就形成了色相环。
色相环由原色、间色、复色构成，它是我们选择颜色的一个强有力的工具。
将12种基本的色相按照环状排列起来，就形成了色相环。
色相环由原色、间色、复色构成，它是我们选择颜色的一个强有力的工具。
图02这十二色相的彩调变化，在光谱色感上是均匀的。
如果进一步再找出其中间色，便可以得到二十四个色相。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
蒙塞尔色彩体系标准
The Munsell color system was developed by Albert H. Munsell in the early 20th century and is one of the most widely used and recognized color systems in the world. 蒙塞尔色彩系统是由阿尔伯特·H·蒙塞尔在20世纪初开发的，是世界上最广泛使用和认可的色彩系统之一。
It is renowned for its ability to accurately and consistently communicate the color of an object across different mediums and industries. 它以准确和一致地在不同媒介和行业中传达物体的颜色而闻名。
The Munsell color system is based on three attributes of color: hue, value, and chroma. 蒙塞尔色彩系统基于颜色的三个属性：色相、明度和
彩度。
The hue represents the type of color, such as red, yellow, or blue, while the value and chroma provide information about the lightness and intensity of the color, respectively. 色相代表颜色的类型，如红色、黄色或蓝色，而明度和彩度分别提供了有关颜色的明度和强度的信息。
One of the strengths of the Munsell color system is its organization
of colors in a three-dimensional space, known as the Munsell color solid. 蒙塞尔色彩系统的一个优势是它将颜色组织在一个三维空间中，称为
蒙塞尔彩色体。
This allows for easy and precise communication of color, as any color can be located within this solid based on its hue, value, and chroma. 这样便于色彩的简单而准确的传达，因为根据其色相、明度和彩度，可以在这个实体中定位任何颜色。
In addition to its practical applications, the Munsell color system has also had a significant impact on the world of art and design. 除了其实际应用外，蒙塞尔色彩系统也对艺术和设计界有着重大的影响。
Many artists and designers use the Munsell color system as a guide in creating their works, as it provides a structured and scientific approach to understanding and using color. 许多艺术家和设计师使用
蒙塞尔色彩系统作为创作指南，因为它提供了一种结构化和科学的方法来理解和使用颜色。
Furthermore, the Munsell color system has been instrumental in the development of color measurement and reproduction technologies. 此外，蒙塞尔色彩系统在颜色测量和再现技术的发展中发挥了重要作用。
By providing a standardized and precise way to describe and measure color, it has facilitated the creation of color matching systems and devices that are used in various industries, from printing and textiles to digital imaging and display. 通过提供一种标准化和精确
描述和测量颜色的方式，它促进了用于各行业的颜色匹配系统和设备的创建，从印刷和纺织品到数字成像和显示。
Overall, the Munsell color system has become an indispensable tool for anyone working with color, from scientists and engineers to artists and designers. 总的来说，蒙塞尔色彩系统已成为一种不可或缺的
工具，供任何从事颜色工作的人使用，从科学家和工程师到艺术家和设计师。
Its influence can be seen in a wide variety of fields, from natural sciences and industry to art and aesthetics. 它的影响可以在各种领域中看到，从自然科学和工业到艺术和美学。
The systematic and comprehensive approach to understanding and using color that the Munsell color system provides has revolutionized the way we perceive and work with color. 蒙塞尔色彩系统提供的对理解和使用颜色
的系统和全面方法已经彻底改变了我们感知和使用颜色的方式。
