指针万用表__使用与保养
简述指针式万用表的使用注意事项
简述指针式万用表的使用注意事项指针式万用表是一种广泛用于电子工程和电路测试的仪器，它可以测量电压、电流、电阻等各种电性参数。
使用指针式万用表需要注意以下几点：1. 保持仪器的干净和整洁，避免灰尘和污垢进入仪器的内部或接触点。
在使用前应该仔细检查仪器的外观和连接线，确保没有损坏或松动的部分。
2. 在进行测量之前，应该将仪器的量程选择开关调整到合适的档位。
选择过高的量程会导致指针偏移过大，选择过低的量程则会导致指针无法显示出准确的数值。
3. 使用正确的测试引线进行连接。
通常，红色引线用于正极连接，黑色引线用于负极连接。
在进行测量之前，应该确保测试引线的插头和插座之间没有松动或接触不良。
4. 在测量电压时，应该将测量引线正确连接到待测电路的正负极。
如果连接错误，可能会导致指针偏移到负值或电流过大而损坏仪器。
5. 在测量电流时，应该将测量引线正确连接到待测电路的电流路径上。
如果连接错误，可能会导致电流无法通过仪器，从而无法进行准确的测量。
6. 在测量电阻时，应该将测量引线正确连接到待测电阻的两端。
如果连接错误，可能会导致指针偏移到负值或不能正常显示电阻值。
7. 在进行测量时，应该尽量避免触碰到电路中的高压部分，以免发生触电事故。
在测量高压电路时，应该使用绝缘手套和绝缘工具，确保自身的安全。
8. 在测量直流电压时，应该注意选择正确的电压量程。
如果选择的量程过小，可能会导致指针超过量程而损坏仪器。
9. 在测量交流电压时，应该注意选择正确的交流电压档位。
如果选择的档位过低，可能会导致指针无法显示准确的交流电压值。
10. 在测量电阻时，应该注意待测电阻的额定功率。
如果待测电阻的功率超过了仪器的额定功率，可能会导致测量结果不准确或损坏仪器。
11. 在测量过程中，应该保持仪器和测量引线的稳定，避免晃动或松动。
如果仪器或测量引线不稳定，可能会导致测量结果不准确。
使用指针式万用表需要仔细操作，遵循正确的连接顺序和使用方法。
指针万用表的详细使用方法
指针万用表的详细使用方法
指针迷表又被称为通用万用表，是一种电子测试仪器，主要用于直流电压、交流电压、电流、电阻、容量、频率等物理量的测量。
以下是指针迷表的详细使用方法：
1.调零：使用前需要先进行调零，即将量程选择旋钮调到最小
档位，并接好测试线，然后将表针调到零位。
2.选择测试量程：根据被测量的范围选择合适的测试量程。
一
般来说，量程选择应该稍大于被测量的最大值，这样可以保证测量的精确度。
3.连接测试线：将测试线分别连接到被测电路的正负极，并确
保连接牢固。
4.读取测量值：通过选择旋钮选择需要测量的物理量类型，然
后读取表盘上指针所指示的数值。
需要注意的是，读取时应保持视线垂直于指针并确保光线充足，以防止读取错误。
5.换档：如果测量结果超过了当前量程的上限，需要切换到更
高的量程，然后重新读取测量值。
切换量程时需要先断开测试线，然后将量程选择旋钮转动到合适的档位，再重新连接测试线。
6.使用兼容表笔：有些指针迷表需要使用特定的表笔进行测量，确保使用正确的表笔，以免影响测量结果。
7.注意安全：在进行测量时，要时刻注意安全问题，尤其是在测量高电压或高电流时。
遵循正确的操作方法，确保自己和设备的安全。
8.保养维护：使用完毕后，应将指针迷表放置在干燥、清洁的环境中，并定期进行清洁和校准，以保持其精确度和可靠性。
以上是指针迷表的常规使用方法，具体的操作方法可能会因具体型号而有所不同，使用时请参考设备的使用说明书。
同时，操作之前应仔细阅读使用手册，并遵守相关安全规定。

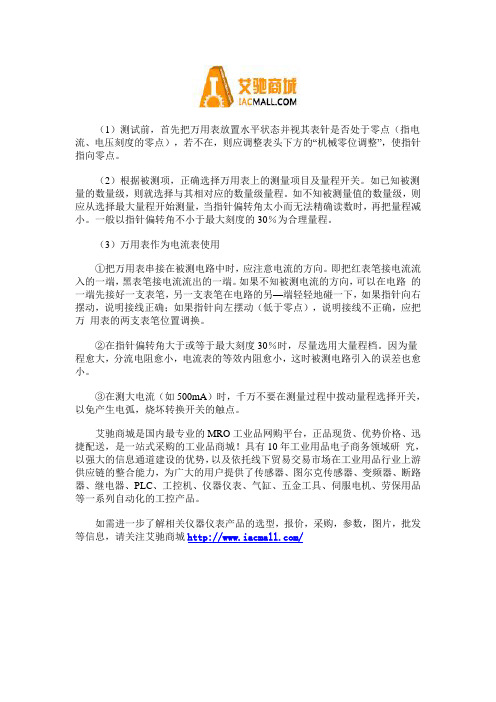

指针式万用表的基本使用方法及注意事项是什么？
（1）测试前，首先把万用表放置水平状态并视其表针是否处于零点（指电流、电压刻度的零点），若不在，则应调整表头下方的“机械零位调整”，使指针指向零点。
（2）根据被测项，正确选择万用表上的测量项目及量程开关。
如已知被测量的数量级，则就选择与其相对应的数量级量程。
如不知被测量值的数量级，则应从选择最大量程开始测量，当指针偏转角太小而无法精确读数时，再把量程减小。
一般以指针偏转角不小于最大刻度的30％为合理量程。
（3）万用表作为电流表使用①把万用表串接在被测电路中时，应注意电流的方向。
即把红表笔接电流流入的一端，黑表笔接电流流出的一端。
如果不知被测电流的方向，可以在电路的一端先接好一支表笔，另一支表笔在电路的另—端轻轻地碰一下，如果指针向右摆动，说明接线正确；如果指针向左摆动（低于零点），说明接线不正确，应把万用表的两支表笔位置调换。
②在指针偏转角大于或等于最大刻度30％时，尽量选用大量程档。
因为量程愈大，分流电阻愈小，电流表的等效内阻愈小，这时被测电路引入的误差也愈小。
③在测大电流（如500mA）时，千万不要在测量过程中拨动量程选择开关，以免产生电弧，烧坏转换开关的触点。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解相关仪器仪表产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城/。
指针万用表使用方法,详细的讲解
指针万用表使用方法,详细的讲解指针万用表是一种常用的电子测量仪器，用于测量电流、电压和电阻等参数。
它具有简单、灵活、精确的特点，适用于各种电子设备的维修和调试工作。
下面将详细介绍指针万用表的使用方法。
1. 基本部件介绍指针万用表通常由一个显示屏、旋钮和多个测试插头组成。
显示屏用于显示测量结果，旋钮用于选择测量范围，测试插头用于连接待测电路。
2. 测量电流首先，将旋钮调整到电流测量档位，并确保测试插头插入正确的接口。
然后，将待测电路的电流接入测量插头之间，注意保持电路的连通性。
最后，读取显示屏上的电流数值，注意单位是否与预期一致。
3. 测量电压将旋钮调整到电压测量档位，并插入正确的测试插头。
然后，将待测电路的电压接入测试插头之间，确保电路的连通性。
最后，读取显示屏上的电压数值，并注意单位是否与预期一致。
4. 测量电阻首先，将旋钮调整到电阻测量档位，并插入正确的测试插头。
然后，将待测电阻的两端接入测试插头之间，确保电路断开。
最后，读取显示屏上的电阻数值，并注意单位是否与预期一致。
5. 其他功能指针万用表通常还具有其他功能，如测量频率、温度和电容等。
对于这些功能，使用方法类似，只需将旋钮调整到相应的测量档位，并按照前述步骤进行操作。
值得注意的是，在使用指针万用表进行测量时，应注意以下几点：- 确保测量前待测电路处于断开状态，以避免对仪器和电路造成损坏。
- 在选择测量档位时，始终选择最接近待测参数范围的档位，这样可以获得更准确的测量结果。
- 测量结束后，及时将旋钮调整至最小档位，以避免对仪器零位的损坏。
综上所述，指针万用表是一种非常实用的电子测量仪器，通过灵活的测量档位和多功能测试插头，可以满足各种电子设备调试和维修的需求。
熟练掌握其使用方法，可以提高工作效率和测量精度。
指针式万用表使用方法
指针式万用表使用方法指针万用表是由一只灵敏度很高的直流电流表作表头，再加上档位开关、功能电路及表笔组成。
在电子电器检测及维修中是最常用的仪表，其面板主要由刻度盘、档位开关、微调旋钮、插孔及表笔组成。
（1）刻度盘刻度盘用来指示被测量值的大小，它由1根表针和9条刻度线组成。
第1条标有“Ω”字样的为欧姆刻度线。
在测量电阻阻值时查看这条刻度线。
这条刻度线最右端表示的阻值最小，为0，最左端表示的阻值最大，为∞。
在未测量时，表针应指在左端无穷大处。
第3条标有“mA”和“V”字样的为交直流电压和直流电流共用刻度线。
在测量交直流电压和直流电流时都查看这条刻度线。
这条线最左端表刻度示最小值，最右端刻度表示最大值，在这条线下方还标有三组最大值分别是10、50、250的数、当选择不同档位时，要将刻度线的最大值看作该档位最大量程数，其中间标示的刻度也要相应变化读取。
如档位开关置于“50V”档位测量时，表针若指在第3刻度线的最大刻度处，表示此时测量的电压值为50V（而不是10V或250V）。
本表的第2条为交流10V档专用刻度线，识读方法同第3条。
第4条标有“C（μF）”字样的为电容量刻度线。
在测量电容容量时查看此条刻度线。
第5条标有“LV（Ⅴ）”字样的为负载压降性能参数刻度线，该档主要测量非线性器件正反向电压降或稳压值。
如发光二极管、整流管、稳压管等。
— 1 —第6条标有“hFE”字样的为三极管放大倍数刻度线。
在测量三极管放大倍数时查看这条刻度线。
第7条标有“TEMP（℃）”字样的为温度刻度线，本表的测量范围为-20℃~+150℃。
在测量温度时查看这条刻度线。
第8条标有“L（H）50Hz”字样的为电感量刻度线。
在测量电感的电感量时查看这条刻度线。
第9条标有“dB”字样的为音频电平刻度线。
在测量音频信号电平时查看这条刻度线。
（2）档位开关档位开关的功能是选择不同的测量档位。
①标有“OFF”字样的为关机档位。
②标有“ACⅤ~”字样的为测量交流电压档位，分别有10、50、250、500、1000、共5个电压量程。
指针万用表使用方法
指针万用表使用方法指针万用表是一种常用的电测仪器，广泛应用于电子、通信、电力、机械、仪器仪表等领域中。
它具有测量范围广、精度高、易于携带等优点，是电工们必备的工具之一。
本文将介绍指针万用表的使用方法和注意事项。
一、指针万用表的结构和原理指针万用表通常由表头、表盘、旋钮、刻度盘、电路板等部分组成。
其工作原理是基于欧姆定律和基尔霍夫定律，通过测量电路中的电流、电压、电阻等参数来判断电路的状态。
二、指针万用表的使用方法1. 测量电压首先将旋钮拨到电压档位，根据被测电路的电压范围选择合适的档位。
将红表笔插入表头的VΩmA口，黑表笔插入COM口。
将红表笔接在被测电路的正极上，黑表笔接在被测电路的负极上，读取表盘上的电压值。
2. 测量电流将旋钮拨到电流档位，根据被测电路的电流范围选择合适的档位。
将红表笔插入表头的VΩmA口，黑表笔插入COM口。
将红表笔接在被测电路的正极上，黑表笔接在被测电路的负极上，读取表盘上的电流值。
3. 测量电阻将旋钮拨到电阻档位，根据被测电路的电阻范围选择合适的档位。
将红表笔插入表头的VΩmA口，黑表笔插入COM口。
将红表笔和黑表笔分别接在被测电路的两端，读取表盘上的电阻值。
4. 测量二极管将旋钮拨到二极管档位，将红表笔插入表头的VΩmA口，黑表笔插入COM口。
将二极管的正极接在红表笔上，负极接在黑表笔上，此时表盘上的指针会偏转，根据偏转的方向判断二极管的正负极。
5. 测量电容将旋钮拨到电容档位，将红表笔插入表头的VΩmA口，黑表笔插入COM口。
将红表笔和黑表笔分别接在电容的两端，此时表盘上的指针会快速震动，根据震动的频率和幅度计算出电容的容值。
三、指针万用表的注意事项1. 在使用前检查指针万用表的电池是否有电，以免影响测量精度。
2. 在测量电路时，要先断开电路电源，以免对电路和人员造成危险。
3. 选择合适的测量档位，以免超过量程而烧毁指针万用表。
4. 测量时要注意红表笔和黑表笔的接线，以免读取到错误的数值。
2.3.1 指针式万用表使用前的准备与使用注意事项_韩老师教你轻松用万用表_[共4页]
第 2 课 了解万用表的使用方法
51 第 3 讲 万用表使用前的准
备与使用注意事项
韩老师：万用表在使用前需要进行一些准备工作，使用时，也有一些地方需要注意。
在
进行具体操作方法讲解前，我们在本讲主要介绍万用表使用前的准备与使用注
意事项。
2.3.1 指针式万用表使用前的准备与使用注意事项
1．指针式万用表使用前的准备
（1）连接测量表笔
指针式万用表有两支表笔，分别用红色和黑色标识，测量时将其中红色的表笔插到“+”端，黑色的表笔插到“−”或“*”端，如图2-25所示。
图2-25 连接测量表笔
（2）表头较正
指针式万用表的表笔开路时，表的指针应指在0的位置。
如果指针没有指到0的位置，可用螺丝刀微调校正螺钉使指针处于0位。
这就是使用指针式万用表测量前进行的表头校正，此调整又称零位调整，如图2-26所示。
（3）设置测量范围
根据测量的需要，无论测量电流、电压还是电阻，扳动指针式万用表的功能旋钮，将万用
表调整到相应测量状态，这样无论是测量电流、电压还是电阻都可以通过功能旋钮轻松切换。
指针式万用表的使用
（3）测量种类多，量程范围大 （4）表盘大 （5）转换开关质量良好 （6）有过载保护 (7) 电压、电流的基本误差小
万用表的注意事项：
（1）使用前
要了解性能，符号和字母的含 义，各标度尺的读法。
（2）检查前
观察指针是否在“0”位置（欧姆、 机械零）。
（3）测量前
根据测量项目选档（指针偏 到满刻度三分之二）。
万用表又叫三用表，多用表，复用 表,是一种多功能多量程的测量仪表.一 般的万用表可以测量直流电压、直流 电流、交流电压、电阻和音频电平等 电量。有些还可以测量交流电流、电 容量、电感量、晶体管的共发射极直 流放大系数等参数。总之，它在电子 电气产品的维修中是不可缺少的测量 工具.
• 万用表用来指示测量值的是一个动圈式直流电 流表·
档，则因表内有15V的较高电压，可能将二
极管的PN结击穿，若用R×1档测量，因电
流过大，（约0.6mA），也可能损坏管子。
Ａ、判断三极管引脚和类型 Ｂ、选档→ADJ→调零 Ｃ、换档→hFE Ｄ、对应（类型、管脚）插三极管
• 低频电压输出测试（dB音频电平）
红表笔
黑表笔
• 转换开关打到C.L.dB档，即交流 10Ｖ档，对应＋22dB(AC1.5V对 应+5dB．
A：转换开关打到对应的交流档
B：将表笔并接在被测电路或被 测元件两端
C：严禁在测量中转换开关（避 免电弧烧坏转换开关触点）
D：单手操作（避免触电）
E：交流电压标度尺是按正波 交流电的有效尺刻度
F：使用频率范围45—1000HZ 超过误差大）
• 测量高压时的注意事项
• 注意人身安全，先将黑笔固定在电 路低电位上，再用红笔接高电位 （绝缘、单手操作）
VICTOR 7244 指针万用表使用说明书
VICTOR7244指针万用表使用说明书一.简介VICTOR7244指针万用表，是一台高精度指针万用表。
它外形采用了数字万用表结构，吸取了数字万用表的特点。
特别在安全性能上采取了多种措施，因此安全性能大大提高，它可以达到CATⅢ600V标准。
他有21个量程，能测量直流电压、直流电流、交流电压、电通断判别等功能。
1.警告安全须知为避免受到电击、人身伤害或损坏仪表的可能性。
使用仪表以前请阅读“安全须知”和“警告”等相关信息。
2.安全须知EN61010标准，CATⅢ600V超电压标准，请遵循本手册的说明使用本仪表，否则仪表所提供的保护可能会受到损坏。
注意：警告、安全说明。
在使用本仪表时必须详细阅读说明书。
存在电击危险、警告使用者必须注意正确使用，防止电击构成危险二.安全准则○使用前先检查仪表的外壳，如果断裂或缺少塑胶件，仪表就不能正常工作，请勿在使用本仪表。
○检查表笔的绝缘是否损坏或有暴露的金属导线，检查表笔是否导通，如果表笔已损坏，请更换在使用仪表○检测仪表是否工作正常，先通过测量已知电压的方式确认仪表工作正常，如果仪表工作不正常，切勿使用，应把仪表送专业维修人员进行维修。
○切勿在输入端，施加超过仪表上所标示的额定电压。
○当仪表在60V直流直压或30V交流有效值电压下工作时，应小心操作，此时会有电击的危险存在。
○测量时必须使用正确的输入端及两成档位。
○不要测量高于允许输入值的电压或电流。
在不能确定测量值范围时，须将功能量程开关置于最大量程位置。
进行在线电阻或电路通断测量之前，必须先将被测电路中所有电源切断，并将所有电容放电。
○使用表笔时，请使用软布及中性清洁剂情节仪表外壳，切勿使用研磨剂及溶剂，以防外壳被腐蚀，损坏仪表危及安全三．电气符号说明：警告接地存在电击危险~AC(交流)DC（直流）二极管保险丝电池欧洲共同体标准四．仪表外表结构（见下图）1、保护壳2、外壳3、指针4、机械调零器5、功能按钮6、输入插孔7、电阻调零器8、功能面板五．刻度盘（见下图）1．电阻刻度线2.镜槽 3.交直流刻度线4.交流电压刻度线电池电阻刻度线5.分贝刻度线6.二极管正向电流和正向电流刻度线六．测量操作说明警告输入端可能有危险电压，在测量前操作者必须仔细阅读说明书。
指针式万用表注意事项
指针式万用表注意事项指针式万用表是一种常用的电子测量工具，广泛应用于电子、电力、通信等领域。
它具有测量范围广、精度高、使用方便等特点，但在使用过程中需要遵守一些注意事项，以确保测量结果的准确性和人身安全。
一、安全注意事项1. 使用前，应检查指针式万用表的外观是否完好，电源是否正常，以及测量引线是否破损。
如发现异常情况，应及时修复或更换设备。
2. 使用时，应将指针式万用表的量程选择旋钮调至合适的档位，并确认测量范围是否符合要求。
3. 在进行测量之前，应确保待测电路处于断电状态，以避免触电事故的发生。
4. 当进行测量时，应使用正确的测量引线，并将其正确连接到待测电路中。
同时，应确保测量引线与其他金属物体之间没有直接接触，以防止短路或干扰。
5. 在使用指针式万用表进行电流测量时，应将测量引线连接到电路的串联位置，并注意电流测量档位的选择，以避免过流损坏测量设备或对待测电路造成影响。
6. 在测量高电压时，应选择合适的测量档位，并确保测量引线的绝缘性能良好，以防止电击事故的发生。
7. 测量完成后，应将指针式万用表的量程选择旋钮调至最小档位，并断开与被测电路的连接，以避免误操作或电池耗尽。
二、使用技巧1. 在测量电阻时，应将待测电路断电，并确保测量引线与被测电阻之间没有其他元件或电路的干扰。
2. 在测量电压时，应选择合适的测量档位，并注意测量引线与待测电路之间的正确连接。
3. 在测量电流时，应先确认待测电路的电流范围，并选择合适的测量档位和连接方式。
4. 在进行频率测量时，应注意选择合适的测量档位，并确保待测信号在测量范围之内。
5. 在进行二极管和晶体管等器件的测试时，应根据具体型号和规格选择相应的测量档位和连接方式。
三、保养维护1. 指针式万用表是一种精密仪器，应妥善保管并避免碰撞、摔落或水激等造成损坏。
2. 定期检查指针式万用表的电池电量，并及时更换电池，以确保测量的准确性。
3. 在不使用指针式万用表时，应将量程选择旋钮调至最小档位，并保持设备干燥通风。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
指针万用表使用与保养1．万用表的结构（500型）万用表由表头、测量电路及转换开关等三个主要部分组成。
（1）表头：它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。
表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。
测电压时的内阻越大，其性能就越好。
表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有R或Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。
第二条标有∽和VA，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。
第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线。
第四条标有dB，指示的是音频电平。
（2）测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。
（3）转换开关其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。
转换开关一般有两个，分别标有不同的档位和量程。
2．符号含义（1）∽表示交直流（2）V－2.5KV 4000Ω/V 表示对于交流电压及2.5KV的直流电压挡，其灵敏度为4000Ω/V（3）A－V－Ω 表示可测量电流、电压及电阻（4）45－65－1000Hz 表示使用频率范围为1000 Hz以下，标准工频范围为45－65Hz（5）2000Ω/V DC 表示直流挡的灵敏度为2000Ω/V钳表和摇表盘上的符号与上述符号相似（其他因为符号格式不对不能全部写上『表示磁电系整流式有机械反作用力仪表『表示三级防外磁场『表示水平放置）））3．万用表的使用（1）熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。
（2）进行机械调零。
（3）根据被测量的种类及大小，选择转换开关的挡位及量程，找出对应的刻度线。
（4）选择表笔插孔的位置。
（5）测量电压：测量电压（或电流）时要选择好量程，如果用小量程去测量大电压，则会有烧表的危险；如果用大量程去测量小电压，那么指针偏转太小，无法读数。
量程的选择应尽量使指针偏转到满刻度的2/3左右。
如果事先不清楚被测电压的大小时，应先选择最高量程挡，然后逐渐减小到合适的量程。
a交流电压的测量：将万用表的一个转换开关置于交、直流电压挡，另一个转换开关置于交流电压的合适量程上，万用表两表笔和被测电路或负载并联即可。
b直流电压的测量：将万用表的一个转换开关置于交、直流电压挡，另一个转换开关置于直流电压的合适量程上，且“+”表笔（红表笔）接到高电位处，“-”表笔（黑表笔）接到低电位处，即让电流从“+”表笔流入，从“-”表笔流出。
若表笔接反，表头指针会反方向偏转，容易撞弯指针。
（6）测电流：测量直流电流时，将万用表的一个转换开关置于直流电流挡，另一个转换开关置于50uA到500mA的合适量程上，电流的量程选择和读数方法与电压一样。
测量时必须先断开电路，然后按照电流从“+”到“-”的方向，将万用表串联到被测电路中，即电流从红表笔流入，从黑表笔流出。
如果误将万用表与负载并联，则因表头的内阻很小，会造成短路烧毁仪表。
其读数方法如下：实际值＝指示值×量程/满偏（7）测电阻：用万用表测量电阻时，应按下列方法*作：a选择合适的倍率挡。
万用表欧姆挡的刻度线是不均匀的，所以倍率挡的选择应使指针停留在刻度线较稀的部分为宜，且指针越接近刻度尺的中间，读数越准确。
一般情况下，应使指针指在刻度尺的1/3~2/3间。
b欧姆调零。
测量电阻之前，应将2个表笔短接，同时调节“欧姆（电气）调零旋钮”，使指针刚好指在欧姆刻度线右边的零位。
如果指针不能调到零位，说明电池电压不足或仪表内部有问题。
并且每换一次倍率挡，都要再次进行欧姆调零，以保证测量准确。
c读数：表头的读数乘以倍率，就是所测电阻的电阻值。
（8）注意事项a在测电流、电压时，不能带电换量程b选择量程时，要先选大的，后选小的，尽量使被测值接近于量程c测电阻时，不能带电测量。
因为测量电阻时，万用表由内部电池供电，如果带电测量则相当于接入一个额外的电源，可能损坏表头。
d用毕，应使转换开关在交流电压最大挡位或空挡上。
4．数字万用表现在，数字式测量仪表已成为主流，有取代模拟式仪表的趋势。
与模拟式仪表相比，数字式仪表灵敏度高，准确度高，显示清晰，过载能力强，便于携带，使用更简单。
下面以VC9802型数字万用表为例，简单介绍其使用方法和注意事项。
(1)使用方法a使用前，应认真阅读有关的使用说明书，熟悉电源开关、量程开关、插孔、特殊插口的作用.b将电源开关置于ON位置。
c交直流电压的测量：根据需要将量程开关拨至DCV（直流）或ACV（交流）的合适量程，红表笔插入V／Ω孔，黑表笔插入COM孔，并将表笔与被测线路并联，读数即显示。
d交直流电流的测量：将量程开关拨至DCA（直流）或ACA（交流）的合适量程，红表笔插入mA孔（＜200mA时）或10A孔（＞200mA时）,黑表笔插入COM孔，并将万用表串联在被测电路中即可。
测量直流量时，数字万用表能自动显示极性。
e电阻的测量：将量程开关拨至Ω的合适量程，红表笔插入V／Ω孔，黑表笔插入COM孔。
如果被测电阻值超出所选择量程的最大值，万用表将显示“1”，这时应选择更高的量程。
测量电阻时，红表笔为正极，黑表笔为负极，这与指针式万用表正好相反。
因此，测量晶体管、电解电容器等有极性的元器件时，必须注意表笔的极性。
(2).使用注意事项a如果无法预先估计被测电压或电流的大小，则应先拨至最高量程挡测量一次，再视情况逐渐把量程减小到合适位置。
测量完毕，应将量程开关拨到最高电压挡，并关闭电源。
b满量程时，仪表仅在最高位显示数字“1”，其它位均消失，这时应选择更高的量程。
c测量电压时，应将数字万用表与被测电路并联。
测电流时应与被测电路串联，测直流量时不必考虑正、负极性。
d当误用交流电压挡去测量直流电压，或者误用直流电压挡去测量交流电压时，显示屏将显示“000”，或低位上的数字出现跳动。
e禁止在测量高电压（220V以上）或大电流（0.5A以上）时换量程，以防止产生电弧，烧毁开关触点。
f当显示“ ”、“BATT”或“LOW BAT” 时，表示电池电压低于工作电压。
二、摇表摇表又称兆欧表，是用来测量被测设备的绝缘电阻和高值电阻的仪表，它由一个手摇发电机、表头和三个接线柱（即L：线路端、E：接地端、G：屏蔽端）组成。
1．摇表的选用原则（1）额定电压等级的选择。
一般情况下，额定电压在500V以下的设备，应选用500V或1000V的摇表；额定电压在500V以上的设备，选用1000V~2500V 的摇表。
（2）电阻量程范围的选择。
摇表的表盘刻度线上有两个小黑点，小黑点之间的区域为准确测量区域。
所以在选表时应使被测设备的绝缘电阻值在准确测量区域内。
2．摇表的使用（1）校表。
测量前应将摇表进行一次开路和短路试验，检查摇表是否良好。
将两连接线开路，摇动手柄，指针应指在“∞”处，再把两连接线短接一下，指针应指在“0”处，符合上述条件者即良好，否则不能使用。
（2）被测设备与线路断开，对于大电容设备还要进行放电。
（3）选用电压等级符合的摇表。
（4）测量绝缘电阻时，一般只用“L”和“E”端，但在测量电缆对地的绝缘电阻或被测设备的漏电流较严重时，就要使用“G”端，并将“G”端接屏蔽层或外壳。
线路接好后，可按顺时针方向转动摇把，摇动的速度应由慢而快，当转速达到每分钟120转左右时（ZC-25型），保持匀速转动，1分钟后读数，并且要边摇边读数，不能停下来读数。
（5）拆线放电。
读数完毕，一边慢摇，一边拆线，然后将被测设备放电。
放电方法是将测量时使用的地线从摇表上取下来与被测设备短接一下即可（不是摇表放电）。
4．注意事项（1）禁止在雷电时或高压设备附近测绝缘电阻，只能在设备不带电，也没有感应电的情况下测量。
（2）摇测过程中，被测设备上不能有人工作。
（3）摇表线不能绞在一起，要分开。
（4）摇表未停止转动之前或被测设备未放电之前，严禁用手触及。
拆线时，也不要触及引线的金属部分。
（5）测量结束时，对于大电容设备要放电。
（6）要定期校验其准确度。
三、钳表钳表是一种用于测量正在运行的电气线路的电流大小的仪表，可在不断电的情况下测量电流。
1．结构及原理钳表实质上是由一只电流互感器、钳形扳手和一只整流式磁电系有反作用力仪表所组成。
2．使用方法（1）测量前要机械调零（2）选择合适的量程，先选大，后选小量程或看铭牌值估算。
（3）当使用最小量程测量，其读数还不明显时，可将被测导线绕几匝，匝数要以钳口中央的匝数为准，则读数＝指示值×量程/ 满偏×匝数（4）测量时，应使被测导线处在钳口的中央，并使钳口闭合紧密，以减少误差。
（5）测量完毕，要将转换开关放在最在量程处。
3．注意事项（1）被测线路的电压要低于钳表的额定电压。
（2）测高压线路的电流时，要戴绝缘手套，穿绝缘鞋，站在绝缘垫上。
（3）钳口要闭合紧密不能带电换量程。
指针万用表与数字万用表的比较指针式与数字式万用表各有优缺点。
指针万用表是一种平均值式仪表，它具有直观、形象的读数指示。
(一般读数值与指针摆动角度密切相关,所以很直观)。
数字万用表是瞬时取样式仪表。
它采用0.3秒取一次样来显示测量结果，有时每次取样结果只是十分相近，并不完全相同，这对于读取结果就不如指针式方便。
指针式万用表一般内部没有放大器，所以内阻较小，比如MF-10型，直流电压灵敏度为100千欧/伏。
MF-500型的直流电压灵敏度为20千欧/伏。
数字式万用表由于内部采用了运放电路，内阻可以做得很大，往往在1M欧或更大。
(即可以得到更高的灵敏度)。
这使得对被测电路的影响可以更小，测量精度较高。
指针式万用表由于内阻较小，且多采用分立元件构成分流分压电路。
所以频率特性是不均匀的(相对数字式来说)，而指针式万用表的频率特性相对好一点。
指针式万用表内部结构简单，所以成本较低，功能较少，维护简单，过流过压能力较强。
数字式万用表内部采用了多种振荡，放大、分频保护等电路，所以功能较多。
比如可以测量温度、频率(在一个较低的范围)、电容、电感，做信号发生器等等。
数字式万用表由于内部结构多用集成电路所以过载能力较差，(不过现在有些已能自动换档，自动保护等，但使用较复杂)，损坏后一般也不易修复。
数字式万用表输出电压较低(通常不超过1伏)。
对于一些电压特性特殊的元件的测试不便(如可控硅、发光二极管等)。
指针式万用表输出电压较高，(有10.5伏、12伏等)。
