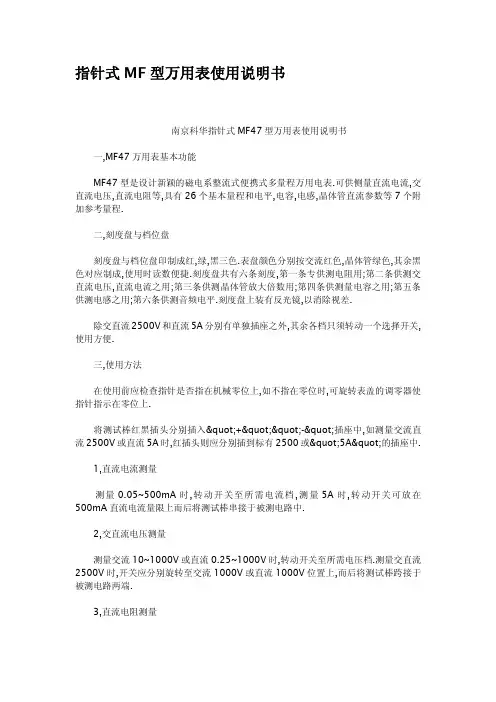

MF指针式万用表使用方法
福禄克型万用表使用说明
福禄克FLUKE115型数字万用表的使用方法 一、万用表的作用： 二、万用表又称多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般的数字万用表可以测量交、直流电压、交、直流电流、频率、电阻、电容、二极管、三极管等。 三、使用数安万用表的注意事项： 1、对测量交流电30V以上、直流电60V以上时，应格外小心，防止触电事故。 2、测量时应正确使用接线端、开关档位和量程。 3、测量电阻、通断性、二极管或电容器以前，应切断电路电源，并把所有的高压电容器放电。 4、仪表有手动（Range）和自动(Auto)两种量程：开机时数字万用表自动进入(Auto)自动量程，仪表会根据被测量值的大小，由大到小自动判断，选择合适的量程，但测量时较长；也可以通过按“Range”键，手动选择量程，测量时间短，精度高。 四、数字万用表各按键注解
四、如何使用数字万用表 1、交流电压的测量（AC ～ 0.06—600V ）： 首先将红表笔插进“V Ω ”孔内，黑表笔插进“com ”孔内，再将旋钮打至交流“V～”档，在已知电压大小的情况下，通过“RANGE ”按键选择合适的量程，在未知电压大小情况下可以直接用“Auto ”自动档，保持接触稳定，便可以直接从显示屏上读取交流电压的数值。还可以通过“MIN MAX ”按键，测量出交流电的最小值、最大值、平均值。交流电 MAX MIN 最大值、最小值、平 HOLD 读数锁定 V ～交流电压、频率档 OFF 关机 V--直流电压档 A--直流电流档 负极黑色插孔 测量电流正极红色插孔 线路通断蜂呜档??? 黄色第二功能键 Ω电阻测量档 mv —直流毫伏电压档 背光灯开关 RANGE 测量量程调节 二极管、-‖-电容测量档 V Ω电压、电阻、二极管、电容 A ～交流电流、频率测量档 V ～交流电压、频率
万用表使用说明书
2 3 4 1 A mA μA com V 400mA 10A FUSED CA T1000V CA T Ⅱ600V 万用表使用说明书 1、表笔端子功能叙述： 1、适用于1至10安培的交流和直流电电流测量的输入端子。 2、适用于至400毫安的交流和直流电微安或毫 安测量的输入端子。 3、适用于所有测式的公共端子 4、适用于电压、电阻、 通断性、二极管、电容 测量的输入端子。 2、显示屏功能说明：（见下图） 数显区域 ℃% n μF mAV DC AC Mk Ω Hz Atuo Range HOL 已选用通断性 已选用相对 测量模式 已启用数据保持模式 已选中温度 已选中负载物质循环 已选中二极管测式 电容 电流、电压 直流或交流电压、电流 已选中频率 已选中欧母档 m\M\K----十倍数前缀 已选中自动量程 电池电量不足，应立即更换
1、电表有手动及自动量程两个选择。在自动量程模式内，电表会 为检测到的输入选择最佳量程。当电表在自动量程模式时，会显示Auto Range。手动量程操作如下： （一）每按一次Range键，会递增一个量程。当达到最高量程时电表会回到最低量程； （二）要退出手动量程模式，按住Range两秒钟。 2、Hold键的使用：当按下时表示保存当前读数；再按一下表示 回复正常操作。 3、测量交流和直流电压： 若要最大程度减少包含交流和直流电压元件的未知电压产生不正确读数，首先要选择电表上的交流电压功能，特另记下产生正确测量结果所需的交流电量程。然后，手动选择直流电功能，其直流电量程应等于或高于先前记下的交流电量程。
（一）转动旋转开关，选择交流电或直流电； （二）将红色表笔插入写有V字样的端子中，将黑色表笔插入COM 端子中。 （三）将表笔正确接触到想要的电路测试点，测量其电压。 4、测量交流或直流电流 方法同交流或直流电压的测量方法相同。不同的是将红色表笔插入到A、mA或μA端子孔中，以选择你要的量程。转动旋转开关选择交流直流。测量过程中断开待测的电路路径，然后用表笔正确在断口处。 5、测量电阻及通断性 在测量电阻或电路的通断性时，为避免受到电击或造成电表的 损坏，请确保电路的电源已关闭，并将所有电容器放电。 （一）将旋转开关打到欧母档即Ω位置； （二）将红色表笔插到测式电压的红色表笔端子孔中；
指针式万用表MF47的原理与测量方法和测量电路
万用表的使用（MF47） ●指针式万用表的结构、组成与特征 ●万用表的原理图与工作原理 ●万用表的电阻档测量原理图及实际电阻色环图片表 ●三极管引脚判断及常用三极管直流放大倍数表 ●万用表的电容测量及微小电容测量法与电路分析 ●万用表测量驻极体话筒、喇叭、稳压管稳压电压、光敏电阻等●在线电路电容、电阻测量 ●万用表使用技巧与注意事项 ●
第一节指针式万用表的结构、组成与特征 1、万用表的结构特征 MF47型万用表采用高灵敏度的磁电系整流式表头，造型大，设计紧凑，结构牢固，携带便，零部件均选用优良材料及工艺处理，具有良好的电气性能和机械强度。其特点为：测量机构采用高灵敏度表头，性能稳定；线路部分保证可靠、耐磨、维修便； 测量机构采用硅二极管保护，保证过载时不损坏表头，并且线路设有0.5A保险丝以防止误用时烧坏电路；设计上考虑了湿度和频率补偿； 低电阻档选用2＃干电池，容量大、寿命长；配合高压按着，可测量电视机25kV 以下高压；配有晶体管静态直流放大系数检测装置； 表盘标度尺刻度线与档位开关旋钮指示盘均为红、绿、黑三色，分别按交流红色，晶体管绿色，其余黑色对应制成，共有七条专用刻度线，刻度分开，便于读数；配有反光铝膜，消除视差，提高了读数精度。除交直流2500V和直流5A分别有单独的插座外，其余只须转动一个选择开关，使用便；装有提把，不仅便于携带，而且可在必要时作倾斜支撑，便于读数。 4.2 指针式万用表的组成 指针式万用表的型式很多，但基本结构是类似的。指针式万用表的结构主要由表头、档位转换开关、测量线路板、面板等组成（见下图）。
指针式万用表的组成 表头是万用表的测量显视装置，电子仪表厂提供的指针式万用表采用控制显示面板＋表头一体化结构；档位开关用来选择被测电量的种类和量程；测量线路板将不同性质和大小的被测电量转换为表头所能接受的直流电流。万用表可以测量直流电流、直流电压、交流电压和电阻等多种电量。当转换开关拨到直流电流档，可分别与5个接触点接通，用于测量500mA、50mA、5mA和500μA、50μA 量程的直流电流。同样，当转换开关拨到欧姆档，可分别测量×1Ω、×10Ω、×100Ω、×1kΩ、×10kΩ量程的电阻；当转换开关拨到直流电压档，可分别测量0.25V、1V、2.5V、10V、50V、250V、500V、1000V量程的直流电压；当转换开关拨到交流电压档，可分别测量10V、50V、250V、500V、1000V量程的交流电压。 注意请学生对照幻灯片认识每一个部分，将万用表的盒子打开散件放在后盖中，电阻等元器件放在塑料袋中，不能丢失。对照幻灯片可以看到控制显示面板由上部的显示表头和下部的控制开关面板组成。注意表头不能跌坏或者拿在手里晃动。档位开关由安装在正面的档位开关旋钮和安装在反面的电刷旋钮组成。测量
指针式万用表的正确测量使用方法
指针式万用表的正确测量使用方法 ①测量种类、测量范围的选择要慎重，每一次拿起表棒准各测量时，都要复查一下转换开关的位置是否恰当。 ②将红色表棒和黑色表棒分别与“＋”端和“—”端连接。这样在测量时，通过色标可使红色表棒总与被测对象的正极、高电位接触，避免指针反指。 正确读数方法 ①刻度盘标度尺分格对应的量值要分清。 ②标度尺与转换开关的示值要对应。 ③应使万用表的指针指示在1/2～2/3标度尺上，否则应改变测量量程，使被测量有一最准确的读数。 正确测量方法 ①测量电阻时应注意以下七点。 a。每次测量前必须调零，换欧姆挡后也要调零。 b.被测电阻不能带电，若电路有电容器，应先将电容器放电。 c。测大电阻时，不能用手接触导电部分，否则会给汲J 量结杲带来严重误差。 d。万用表的电流是从“—”端流出的，即“—”端为内附电池的正极，“＋”端为内附电池的负极。
e。测晶体管电阻时应将测量量程放在R×100或R×1k 挡。若用R×1或R×10挡测量可能会烧坏晶体管，若用R×10k 挡测量，则有可能会击穿晶体管。 f。不允许用万用表R×1、R×10挡测量微安表、检流计、标准电池等的内阻。 g。测量间歇时，应防止两根表棒短路，浪费电池能量。 ②测量电流、电压时应注意以下七点。 a。测量电流时，万用表串人电路，红色表棒接被测对象正极，黑色表棒接被测对象负极。 b。测量电压时，万用表并人电路，红色表棒接被测对象高电位，黑色表棒接至低电位。 c。测试中需转换量程时，应将表棒离开测试点，以免转换开关因接触点打火而被烧毁。 d。若不知被测对象的大小，应先将万用表放置在最大测量量程，视指针偏转情况再逐步减小测量量程。 e。在测试高电压时，宜单手操作。先将黑色表棒置零电位处，再用同一只手将红色表棒去接触被测端。 f。若被测量波形为方波、矩齿波、三角波等时，测量结果偏差较大。 g。测量完毕，应将万用表的转换开关放至交流电压最高挡。
数字万用表使用说明书
9808数字万用表使用说明书 一、概述 该仪表是一种性能稳定、用电池驱动的高可靠性数字万用表。仪表采用26mm字高LCD显示器、读数清晰；背光显示及过载保护功能，更加方便使用。 该仪表用来测量直流电压和交流电压、直流电流和交流电流、电阻、电容、二极管、三极管、通断测试等参数。整机以双积分A/D转换为核心，是一台性能优越的工具仪表 安全事项 该仪表在设计上符合IEC1010条款（国际电工委员会颁布的安全标准），在使用之前，请先阅读安全注意事项。 ⒈测量电压时，请勿输入超过直流1000V或交流700V有效值的极限电压； ⒉36V以下的电压为安全电压，在测高于36V直流、25V交流电压时，要检查表笔是否可靠接触，是否正确连接、是否绝缘良好等，以避免电击； ⒊换功能和量程时，表笔应离开测试点； ⒋选择正确的功能和量程，谨防误操作，该系列仪表虽然有全量程保护功能，但为了安全起见，仍请您多加注意； ⒌测量电流时，请勿输入超过20A的电流。 ⒍安全符号说明 “”存在危险电压，“”接地，“”双绝缘， “”操作者必须参阅说明书，“”低电压符号 三、操作面牌说明 1. 液晶显示器：显示仪表测量的数值及单位； 2. POWER电源开关：开启及关闭电源； 3. LIGHT背光开关：开启及关闭背光灯； 4. HOLD保持开关：按下此功能键，仪表当前所测数值保持在液晶显示器上，再次按下，退出保持功能状态； 5. 电容（Cx）或电感(Lx)插座； 6.hFE测试插座：用于测量晶体三极管的hFE数值大小； 7.旋钮开关：用于改变测量功能及量程； 8.电压、电阻、温度及频率插座、小于2A电流及温度测试插座、20A电流测试插座、公共地； 四、特性 ⒈一般特性 1-1 显示方式：液晶显示； 1-2 最大显示：1999（3 1/2）位自动极性显示； 1-3 测量方式：双积分式A/D转换； 1-4 采样速率：约每秒钟3次； 1-5 过量程显示：最高位显示“1”或“-1”； 1-6 低电压显示：“”符号出现； 1-7 工作环境：（0~40）℃，相对湿度<80%； 1-8储存环境：（-10~50）℃，相对湿度<80%； 1-9电源：一只9V电池； 1-10体积（尺寸）：190×88.5×27.5mm(长×宽×高)； 1-11重量：约320g（包括9V电池）； 1-12附件：使用说明书一本，合格证一张，防震套、外包装盒各一个，表笔一对，测温探头一付，9V电池一只。 ⒉技术特性 2-1 准确度：±（读数的%+最低有效数位），保证准确度环境温度：（23±5）℃，相对温度<75%，校准保证期从出厂日起为一年。 2-3技术指标 2-3-1 直流电压（DCV） 量程准确度分辨率 200mV ±(0.5%读数+8) 100μV 2V 1mV 20V 10mV 200V 1mV 1000V ±（1.5%读数+8）1V 过载保护：200mV量程为250V直流或交流峰值；其余为1000V直流或交流峰值。 2-3-2 交流电压（ACV） 量程准确度分辨率 2V ±(1.5%读数+10) 1mV 20V 10mV 200V 1mV 700V ±（2.5%读数+10）1V 过载保护：200mV量程为直流或交流峰值250V；其余为1000V直流或交流峰值。 频率响应：200V以下量程：（40~400）Hz，700V量程（40~200）Hz；显示：正弦波有效值（平均值响应）。 2-3-3 直流电流（DCA） 量程准确度分辨率 2mA ±(0.8%读数+8) 1 uA 20mA 10uA 200mA ±(1.2%读数+8) 100uA 20A ±(2.0%读数+10) 10mA 最大输入电流：20A（不超过10秒）； 过载保护：0.2A/250V、20A/250V速熔保险丝。 2-3-4 交流电流（ACA） 量程准确度分辨率 20mA ±(1.0%读数+8) 1uA 200mA ±(2.0%读数+8) 100uA 20A ±(3.0%读数+15) 10mA 最大输入电流：20A（不超过10秒）； 过载保护：0.2A/250V、20A/250V速熔保险丝。 频率响应：（40~400）Hz 显示：正弦波有效值（平均值响应）。 2-3-5 电阻Ω 量程准确度分辨率 200Ω±(1.2%读数+15) 0.1Ω 2KΩ ±(0.8%读数+8) 1Ω 20KΩ10Ω 200KΩ100Ω 20MΩ±(2.5%读数+15) 10KΩ2000MΩ±【8.0% of （读数-10）+ 30】1MΩ 过载保护：250V直流或交流峰值； 注意事项： 1.在使用200Ω量程时，应先将表笔短路，测得引线电阻，然后在测试中减去； 2.在使用2000MΩ量程时，将表笔短路，仪表将显示10MΩ，这是正常现象，不影响测量准确度，实测时应减去。例:被测电阻为1000MΩ，读数应为1010MΩ，则正确值应从显示读数减去10，即：1010-10=1000MΩ； 3.则1MΩ以上时，读数反应缓慢属正常现象，请待显示值稳定后再读数。 2-3-6 电容 量程准确度分辨率 2nF ±(2.5%读数+25) 1pF 20nF 10pF 2uF ±(2.5%读数+20) 1nF 200uF 0~100 uF ±(2.5%读数+25) 100nF 100~200 uF ±(6.0% 读数+55) 2-3-7 电感 量程准确度分辨率 20mH ±(2.5%读数+25) 10uH 200mH 100uH 2H 1mH 20H 10mH 过载保护：36V直流或交流峰值。 2-3-8 频率 量程准确度分辨率
DT9205A万用表使用说明
数字万用表DT9205A 使用说明书 一、概述 本仪表以大规模集成电路、双积分A/D(模/数)转换器为核心，配以全功能过载保护电路，可用来测量直流和交流电压、电流、电阻、电容、二极管、三极管、温度、频率、电路通断等。 相关术语及仪表盘上的名词解释： LCD/液晶显示屏； 交流电的有效值用字母rms 表示.例如,市电峰值为311V,有效值为220Vrms ； 模/数转换器是模拟信号与数字信号相互转换的电子元件； 按下仪表盘左上的HD 键可以保持LCD 数据键； 仪表盘下方FUSED 表示该量程有保险管,UNFUSED 表示无保险管； 15SEC 是指测试时间限于15秒 二、特点 1. 功能选择具有32个量程. 量程与LCD 有一定的对应关系:选择一个量程,如果量程是一位数,则LCD 上显示一位整数,小数点后显示三位小数;如果是两位数,则LCD 上显示两位整数,小数点后显示两位小数;如果是三位数,则LCD 上显示三位整数,小数点后显示一位小数;有几个量程,对应的LCD 没有小数显示. 2. 测试数据显示在LCD 中. 3. 过量程时,LCD 的第一位显示 "1",其他位没有显示. 4. 最大显示值为1999(液晶显示的后三位可从0变到9，第一位从0到1只有两种状态，这样的显示方式叫做三位半。) 5. 全量程过载保护 6. ①工作温度： 0℃-40℃ ②储存温度：-10℃ -- +50℃ 7. 电池不足指示：LCD 液晶屏左下方显示 三、技术指标 精确度:±(%读数+第四位上的字数).注意:括号内的第2部分,为精确度的修正值,应放在该档位的最后一位数字上.精确度保证期为1年 例如:一个电子元件在200档位的读数为100.0,该档位精确度标示为±(5%+2),该档位在LCD 中有一位小数 则这个电子元件的实际数据a,介于不等式 100-(5%×100.0+0.2)≤a≤100+(5%×100.0+0.2) 即 94.8≤a≤105.2 环境温度:23℃±5℃ 相对湿度: <75% 1. 直流电压 量程 分辨率 准确度 200mV(毫伏) 100μV(微伏) ±(0.5%+2) 2V(伏) 1mV(毫伏) 20V 10mV 200V 100mV 1000V 1V ±(0.8%+2) 单位换算：1V=1000mV(毫伏),1mV=1000μV(微伏)
万用表使用方法图解
万用表 万用表是一种多功能、多量程的测量仪表，电子电工技术中时刻离不开它。一般万用表可测量直流电流、直流电压、交流电流、交流电压、电阻和音频电平等，有的还可以测电容量、电感量及半导体的一些参数(如β)等。若按显示方式简单区分，万用表可分为指针万用表和数字万用表。 数字万用表是一种多用途电子测量仪器，针对需要多功能、高分辨率、高精度和自动化测量的用户而设计的产品。它们在具有准和稳的同时，集高速数据采集、自动化测量、任意传感器等多种功能于一身。
二. 数字万用表的使用方法图--电阻的测量 第一步：首先红表笔插入VΩ孔黑表笔插入COM孔 第二步：把旋转开关旋转到电阻的位置。 第三步：万用表的读数就是该电阻的阻值。 注意：量程的选择和转换。量程选小了显示屏上会显示“1.”此时应换用较之大的量程;反之，量程选大了的话，显示屏上会显示一个接近于“0”的数，此时应换用较之小的量程。
第一步：正确插入表笔，首先红表笔插入VΩ孔黑表笔插入COM孔 第二步：把万用表的旋转开关旋转到直流电压的位置。 第三步：用表笔的另一端和电池的正负极相对应。 第四步：读出显示器上的数据。 注意：把旋钮选到比估计值大的量程档，接着把表笔接电源或电池两端;保持接触稳定，数值可以直接从显示屏上读取。
第一步：红表笔插入VΩ孔，黑表笔插入COM孔。 第二步：量程旋钮打到V~适当位置。 第三步：将红黑表笔按如图方式插入到插座的孔内。 第四步：读出显示屏上显示的数据。 注意：测试市电时一定要把档位打到750V位置，测量档位一定要比要测试量的电压高，如不了解要测量的电压是多少伏，先用大的档位量，如量的值太小，再慢慢往小档位换。
指针式万用表
一、初步认识指针式万用表 1. 什么是万用表？它能做什么? 万用表有时也被称为三用表——主要测量电压、电流、电阻。准确的说，它能够测量直流电压、交流电压，直流电流和电阻值，还能测量晶体管的直流放大倍数，检测二极管的极性，判别电子元器件的好坏，有的还可测量电容和其它参数。它是一种多功能、易操作、便携式小型测量仪表。 2.常用万用表种类及其特点 万用表有指针式和数字式两大类。指针式万用表小巧结实，经济耐用，灵敏度高，但读数精度稍差；数字式则读数精确，显示直观，有过载保护，但价格较贵。 3.指针式万用表的面板及作用 MF-30型指针式万用表面板结构如图1.2.1所示。 指针式万用表通常由磁电式测量部件（表头）、电子测量电路、转换开关等组成。面板表头的有机玻璃上配有机械调零螺丝，右面是零欧姆电阻调零电位器，下边是两个正负极测量输出插孔。 4.指针式万用表的性能指标（以MF-30万用表为例） 1）直流电压（V－） 1~5~25V 三档；灵敏度及电压降：20 000Ω/V；测量精度：2.5 100~500V两档；灵敏度及电压降：5 000Ω/V；测量精度：2.5 2）交流电压（V～） 10~100~500V三档；灵敏度及电压降：5 000Ω/V；测量精度：4.0 （此三档仅适合测量45—1000Hz频率范围内的电压。） 3）直流电流（A－）： 50μA~0.5~5~50~500mA五档；灵敏度及电压降≤0.3V：；测量精度：2.5 4）电阻（Ω）： Ω×1，Ω×10，Ω×100，Ω×1k四档；表内配有1.5V干电池；测量精度：2.5 Ω×10k档；表内配有15V叠层电池，专为测量大电阻使用；测量精度：2.5
指针万用表的使用方法
指针万用表的使用方法 (1)测试前，首先把万用表放置水平状态，并视其表针是否处于零点(指电流、电压刻度的零点)，若不在，则应调整表头下方的“机械零位调整”，使指针指向零点。 (2)根据被测项，正确选择万用表上的测量项目及量程开关。 如已知被测量的数量级，则就选择与其相对应的数量级量程。如不知被测量值的数量级，则应从选择最大量程开始测量，当指针偏转角太小而无法精确读数时，再把量程减小。一般以指针偏转角不小于最大刻度的30％为合理量程。 (3)万用表作为电流表使用 ①把万用表串接在被测电路中时，应注意电流的方向。即 把红表笔接电流流入的一端，黑表笔接电流流出的一端。如果不知被测电流的方向，可以在电路的一端先接好一支表笔，另一支表笔在电路的另—端轻轻地碰一下，如果指针向右摆动，说明接线正确；如果指针向左摆动(低于零点)，说明接线不正确，应把万用表的两支表笔位置调换。 ②在指针偏转角大于或等于最大刻度30％时，尽量选用大量程档。因为量程愈大，分流电阻愈小，电流表的等效内阻愈小，这时被测电路引入的误差也愈小。 ③在测大电流(如500mA)时，千万不要在测量过程中拨动量程选择开关，以免产生电弧，烧坏转换开关的触点。 (4)万用表作为电压表使用 ①把万用表并接在被测电路上，在测量直流电压时，应注意被测点电压的极性，即把红表笔接电压高的一端，黑表笔接电压低的一端。如果不知被测电压的极性，可按前述测电流时的试探方法试一试，如指针向右偏转，则可以进行测量；如指针向左偏转，则把红、黑表笔调换位置，方可测量。
②与上述电流表一样，为了减小电压表内阻引入的误差，在指针偏转角大于或等于最大刻度的30％时，测量尽量选择大量程档。因为量程愈大，分压电阻愈大，电压表的等效内阻愈大，这对被测电路引入的误差愈小。如果被测电路的内阻很大，就要求电压表的内阻更大，才会使测量精度高。此时需换用电压灵敏度更高(内阻更大)的万用表来进行测量。如MFl0型万用表的最大直流电压灵敏度(100千欧／V)比ME30型万用表的最大直流电压灵敏度(20千欧／V)高。③在测量交流电压时，不必考虑极性问题，只要将万用表并接在被测两端即可。另外，一般也不必选用大量程档或选高电压灵敏度的万用表。因为一般情况下，交流电源的内阻都比胶小。值得注意的是被测交流电压只能是正弦波，其频率应小于或等于万用表的允许工作频率，否则就会产生较大误差。 ④不要在测较高的电压(如220v)时拨动量程选择开关，以免产生电弧，烧坏转换开关关的触点。 ⑤在测量大于或等于100v的高电压时，必须注意安全。最好先把—支表笔固定在被测电路的公共地端，然后用另一支表笔去碰触另——端测试点。 ⑥在电路系统中常用电平来表示该点的电压有效值。故万用表在交流电压档上带有电平刻度，零电平是指600欧阻抗上产生1mW的功率，即对应的电压有效值为0.75V。如果破测电路阻抗不等于600欧，则按下式进行核算：实际电子值＝万用表dB读数+101g(600／z)式中，z为被测电路的阻值。值得指出的是：测电平时应放置在10v档上，因为万用表电平刻度是在该档上设计计算的，如果量程不够，需换另外档测量另外万用表只适宜测音量频电平，如电路上有直流电压，还必须串接一只0.1uF／450V电容器将直流隔断后再测量 ⑦在测量有感抗的电路中的电压时，必须在测量后先把万用表断开再关电源。不然会在切断电源时，因为电路中感抗元件的自感现象，会产生高压而可能把
MF-47万用表的使用说明和技巧
万用表的使用方法和技巧 一：万用表的使用方法 （1）熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。（2）进行机械调零。 （3）根据被测量的种类及大小，选择转换开关的挡位及量程，找出对应的刻度线。 （4）选择表笔插孔的位置。 （5）测量电压：测量电压（或电流）时要选择好量程，如果用小量程去测量大电压，则会有烧表的危险；如果用大量程去测量小电压，那么指针偏转太小，无法读数。量程的选择应尽量使指针偏转到满刻度的2/3左右。如果事先不清楚被测电压的大小时，应先选择最高量程挡，然后逐渐减小到合适的量程。 ①交流电压的测量：将万用表的一个转换开关置于交、直流电压挡，另一个转换开关置于交流电压的合适量程上，万用表两表笔和被测电路
或负载并联即可。 ②直流电压的测量：将万用表的一个转换开关置于交、直流电压挡，另一个转换开关置于直流电压的合适量程上，且“+”表笔（红表笔）接到高电位处，“-”表笔（黑表笔）接到低电位处，即让电流从“+”表笔流入，从“-”表笔流出。若表笔接反，表头指针会反方向偏转，容易撞弯指针。 （6）测电流：测量直流电流时，将万用表的一个转换开关置于直流电流挡，另一个转换开关置于50uA到500mA的合适量程上，电流的量程选择和读数方法与电压一样。测量时必须先断开电路，然后按照电流从“+”到“-”的方向，将万用表串联到被测电路中，即电流从红表笔流入，从黑表笔流出。如果误将万用表与负载并联，则因表头的内阻很小，会造成短路烧毁仪表。其读数方法如下： 实际值＝指示值×量程/满偏 （7）测电阻：用万用表测量电阻时，应按下列方法*作： A 选择合适的倍率挡。万用表欧姆挡的刻度线是不均匀的，所以倍率挡的选择应使指针停留在刻度线较稀的部分为宜，且指针越接近刻度尺的中间，读数越准确。一般情况下，应使指针指在刻度尺的1/3~2/3间。 B 欧姆调零。测量电阻之前，应将2个表笔短接，同时调节“欧姆（电 气）调零旋钮”，使指针刚好指在欧姆刻度线右边的零位。如果指针不能调到零位，说明电池电压不足或仪表内部有问题。并且每换一次倍率挡，都要再次进行欧姆调零，以保证测量准确。 c读数：表头的读数乘以倍率，就是所测电阻的电阻值。
万用表的用途和使用方法
DT9205A数字万用表使用方法的详细介绍 品名：数字万用表 型号：DT9205A 产地：深圳 产品简介： 功能及特征量程精度 直流电压v-: 200mV-1000V ±(0.5％+1) 交流电压 v～:200mV-750V ±(0.8％+3) 直流电流A- 20mA-20A ±(0.8％+1) 交流电流 A～20mA-20A ±(1％+3) 电阻 200Ω－200MΩ ±(2.5％+3) 电容 2nF-20μF 晶极管测试是 二极管测试是 导通蜂鸣是 自动关机是 电源 9V,6F22 最大显示 1999 V-下面有一横线的符号表示直流电压. V～下面又以曲线的符号表示交流电压. 应该说一般的万用表都能满足你的要求,不过用数码的比用指针的好些 2008/5/18/18:11 来源：慧聪教育网 (1)将ON/OFF开关置于ON位置，检查9V电池，如果电池电压不足,将显示在显示器上，这时则需更换电池。如果显示器没有显示，则按以下步骤操作。 (2)测试笔插孔旁边的符号，表示输入电压或电流不应超过指示值，这是为了保护内部线路免受损伤。 (3)测试之前。功能开关应置于你所需要的量程。
1.将黑表笔插入COM插孔，红表笔插入V/Ω插孔。 2.将功能开关置于直流电压档V-量程范围，并将测试表笔连接到待测电源(测开路电压)或负载上(测负载电压降)，红表笔所接端的极性将同时显示于显示器上。 注意： 1.如果不知被测电压范围.将功能开关置于最大量程并逐渐下降. 2.如果显示器只显示“1”,表示过量程,功能开关应置于更高量程. 3.“”表示不要测量高于1000V的电压,显示更高的电压值是可能的,但有损坏内部线路的危险. 4.当测量高电压时,要格外注意避免触电. 1-2交流电压测量 1.将黑表笔插入COM插孔,红表笔插入V/Ω插孔。 2.将功能开关置于交流电压档V~量程范围,并将测试笔连接到待测电源或负载上.测试连接图同上.测量交流电压时,没有极性显示. 注意: 1.参看直流电压注意1. 2.4. 2.“”表示不要输入高于700Vrms的电压,显示更高的电压值是可能的,但有损坏内部线路的危险. 1-3直流电流测量 1.将黑表笔插入COM插孔,当测量最大值为200mA的电流时,红表笔插入mA插孔，当测量最大值为20A的电流时，红表笔插入20A插孔。 2.将功能开关置于直流电流档A-量程,并将测试表笔串联接入到待测负载上,电流值显示的同时,将显示红表笔的极性. 注意: 1.如果使用前不知道被测电流范围,将功能开关置于最大量程并逐渐下降. 2.如果显示器只显示“1”,表示过量程,功能开关应置于更高量程. 3.表示最大输入电流为200mA,过量的电流将烧坏保险丝,应再更换,20A量程无保险丝保护,测量时不能超过15秒.
指针式万用表使用方法及读数
最全的万用表使用方法 一、指针表和数字表的选用： 1、指针表读取精度较差，但指针摆动的过程比较直观，其摆动速度幅度有时也能比较客观地反映了被测量的大小（比如测电视机数据总线（SDL）在传送数据时的轻微抖动）；数字表读数直观，但数字变化的过程看起来很杂乱，不太容易观看。 2、指针表内一般有两块电池，一块低电压的1.5V，一块是高电压的9V或15V，其黑表笔相对红表笔来说是正端。数字表则常用一块6V或9V的电池。在电阻档，指针表的表笔输出电流相对数字表来说要大很多，用R×1Ω档可以使扬声器发出响亮的“哒”声，用R×10kΩ档甚至可以点亮发光二极管（LED）。 3、在电压档，指针表内阻相对数字表来说比较小，测量精度相比较差。某些高电压微电流的场合甚至无法测准，因为其内阻会对被测电路造成影响（比如在测电视机显像管的加速级电压时测量值会比实际值低很多）。数字表电压档的内阻很大，至少在兆欧级，对被测电路影响很小。但极高的输出阻抗使其易受感应
电压的影响，在一些电磁干扰比较强的场合测出的数据可能是虚的。 4、总之，在相对来说大电流高电压的模拟电路测量中适用指针表，比如电视机、音响功放。在低电压小电流的数字电路测量中适用数字表，比如BP机、手机等。不是绝对的，可根据情况选用指针表和数字表。 二、测量技巧（如不作说明，则指用的是指针表）： 1、测喇叭、耳机、动圈式话筒：用R×1Ω档，任一表笔接一端，另一表笔点触另一端，正常时会发出清脆响量的“哒”声。如果不响，则是线圈断了，如果响声小而尖，则是有擦圈问题，也不能用。 2、测电容：用电阻档，根据电容容量选择适当的量程，并注意测量时对于电解电容黑表笔要接电容正极。①、估测微波法级电容容量的大小：可凭经验或参照相同容量的标准电容，根据指针摆动的最大幅度来判定。所参照的电容不必耐压值也一样，只要容量相同即可，例如估测一个100μF/250V的电容可用一个100μF/25V的电容来参照，只要它们指针摆动最大幅
Fluke万用表使用说明
万用表使用说明 一概述 万用表具有多种功能，可测量电压、电流、 电阻、电容、频率等物理量，同时可检测二极 管和电路通断性，是设备安装，调试，维护的 必备工具。 右图为美国Fluke（福禄克）公司生产的 F117C型万用表。 Fluke117C型是由电池供电的、具有6000 个字显示屏和模拟指针显示的真有效值万用 表。仪表符合第III 类（CAT III）IEC 61010-1 第二版标准的要求。IEC 61010-1 第二版安全 标准是根据瞬态脉冲的危险性定义四种过电压图1-1 类别（CAT I至IV）。CAT III 仪表的设计能使仪表承受配电级固定安装设备内的瞬态高压。 下面以该型号为例，介绍万用表的使用方法和一些应该注意的问题。 二按键说明 1显示屏符号
2 接线端 图 2-1 图 3-1 测量电压、电阻、通断性、 测量电流 电容、二极管，频率
表 2 3 开关档位 表 3
4 开机选项 表 4 三操作说明 1 测量电阻 下面以测量检品机电机电阻为例，介绍测量 电阻的操作方法。 1关断电源：为避免触电，应将电源关断。 2选择接线端：如图3-1所示，将红色表笔接入图3-1 电压端，黑色表笔接入公共端。 3选择档位：如图3-2所示，将开关旋钮旋至 欧姆档。 4断开电路：为确保测量值正确，一定要保 证电阻两端没有并入电器件，一般应将电阻 接线端从端子台上拆下来。如图3-3所示，图3-2
将电机线从端子台上拆下。 5测量：将表笔接至电阻两端，测量电阻。如图3-4所示，测量结果如图3-5所示。 图3-3 图3-4 注意：需要特别注意的是，测量电阻时 一定要确保电阻两端没有并入其它电器 件。 2 通断性测试 图3-5 通断性测试功能是检验是否存在开路，短路的一种方便而迅捷的方法。下面以测量叠袋机测试台变压器输入输出侧的通断性为例，介绍如何测量电路的通断性。 1关断电源：在测试通断性时，一定要先 将电源关闭。 2选择接线端：将红色表笔接入电压端，将 黑色表笔接入公共端。如图3-6所示。 3选择档位：将开关旋钮旋至通断档，如 图3-7所示。 图3-6
万用表—MF47使用常识(易懂图文)
万用表—MF47(图解) 1.1.表头的特点：表头的准确度等级为1级（即表头自身的灵敏度误差为±1％），水平放置，整流式仪表，绝缘强度试验电压为5000V。表头中间下方的小旋钮为机械零位调节旋钮。表头共有七条刻度线，从上向下分别为电阻（黑色）、直流毫安（黑色）、交流电压（红色）、晶体管共射极直流放大系数hEF（绿色）、电容（红色）、电感（红色）、分贝（红色）等。 1.2.档位开关：档位开关共有五档，分别为交流电压、直流电压、直流电流、电阻及晶体管，共24个量程。 1.3.插孔：MF47万用表共有四个插孔，左下角红色“＋”为红表棒，正极插孔；黑色“－”为公共黑表棒插孔；右下角“2500V”为交直流2500V插孔；“5A”为直流5A插孔。 1.4.机械调零：旋动万用表面板上的机械零位调整螺钉，使指针对准刻度盘左端的“0”位置。 2.读数：读数时目光应与表面垂直，使表指针与反光铝膜中的指针重合，确保读数的精度。检测时先选用较高的量程，根据实际情况，调整量程，最后使读数在满刻度的2/3附近。 3.1.测量直流电压：把万用表两表棒插好，红表棒接“＋”，黑表棒接“－”，把档位开关旋钮打到直流电压档，并选择合适的量程。当被测电压数值范围不确定时，应先选用较高的量程，把万用表两表棒并接到被测电路上，红表棒接直流电压正极，黑表棒接直流电压负极，不能接反。根据测出电压值，再逐步选用低量程，最后使读数在满刻度的2/3附近。 3.2.测量交流电压：测量交流电压时将档位开关旋钮打到交流电压档，表棒不分正负极，与测量直流电压相似进行读数，其读数为交流电压的有效值。 4.测量直流电流：把万用表两表棒插好，红表棒接“＋”，黑表棒接“－”，把档位开关旋钮打到直流电流档，并选择合适的量程。当被测电流数值范围不确定时，应先选用较高的量程。把被测电路断开，将万用表两表棒串接到被测电路上，注意直流电流从红表棒流入，黑表棒流出，不能接反。根据测出电流值，再逐步选用低量程，保证读数的精度。 5.测量电阻：插好表棒，打到电阻档，并选择量程。短接两表棒，旋动电阻调零电位器旋钮，进行电阻档调零，使指针打到电阻刻度右边的0"Ω处，将被测电阻脱离电源，用两表棒接触电阻两端，从表头指针显示的读数乘所选量程的分辩率数即为挥发油电阻的阻值。如选用R×10档测量，指针指示50，则被测电阻的阻值为：50Ω×10＝500Ω。如果示值过大或过小要重新调整档位，保证读数的精度。 6.使用万用表的注意事项： 6.1.测量时不能用手触摸表棒的金属部分，以保证安全和测量准确性。测电阻时如果用手捏住表棒的金属部分，会将人体电阻并接于被测电阻而引起测量误差。 6.2.测量直流量时注意被测量的极性，避免反偏打坏表头。 6.3.不能带电调整档位或量程，避免电刷的触点在切换过程中产生电弧而烧坏线路板或电刷。 6.4.测量完毕后应将档位开关旋钮打到交流电压最高档或空档。 6.5.不允许测量带电的电阻，否则会烧坏万用表。 6.6.表内电池的正极与面板上的－"插孔相连，负极与面板＋"插孔相连，如果不用时误将两表棒短接会使电池很快放电并流出电解液，腐蚀万用表，因此不用时应将电池取出。 6.7.在测量电解电容和晶体管等器件的阻值时要注意极性。 6.8.电阻档每次换档都要进行调零。 6.9.不允许用万用表电阻档直接测量高灵敏度的表头内阻，以免烧坏表头。 1 6.10.一定不能用电阻档测电压，否则会烧坏熔断器或损坏万用表。
图解指针式万用表MF-47的使用方法
图解指针式万用表MF-47的使用方法 尽管现在的电子维修人员、工程师大量使用了数字万用表，但是指针式万用表还是有一定的市场，某些场合下指针式万用表有其独特的优势，下面就来图解指针式万用表 MF-47的使用方法及注意事项。 一、指针式万用表MF-47功能介绍如下图 万用表又被叫做多用表、三用表、复用表，是一种多功能、多量程的仪器，一般万用表可测量直流电流、直流电压、交流电压、电阻等。是电工必备的仪表之一，也是电子维修中必备的测量工具。二、指针万用表的结构（1）一指针万用表的表盘 如上图所示，为万用表的表盘，通过转换开关的旋钮可改变指针万用表测量项目和测量的量程，测量值由表头指针指示读取。通过调节机械调零旋钮可以使万用表指针在静止时处在左零位置，欧姆调零旋钮是在测量电阻时，用来使指针对准右零位，以保证测量数值的准确（2）指针万用表的表体 上图所示为指针万用表表体，调节万用表功能旋钮可使万用表的挡位在电阻交流电压、直流电压、直流电流和三极管挡之间进行转换，红黑表笔插孔分别用来插红黑表笔。欧姆挡调节旋钮用来给欧姆挡调零。三极管插孔用来检测三极
管的极性和放大系数。三、万用表的使用方法1、用指针式万用表测量电阻，电阻测量方法如下：（1）首先进行机械调零，将表针调整到左零位置，如下图 （2）将功能旋钮调到万用表的欧姆挡，并选择合适的量程（估计待电阻阻值，使测量结束后指针静止位置大致为表盘的盘中（3）对万用表进行精度校正，短接两表笔，然后调节欧姆挡调零旋钮，使万用表的指针指到零刻度，如下图。 （4）测量时应将两表笔分别接触待测电阻的两极（接触稳定）观察指针偏转情况。如果指针太靠左那么需要换一个稍大的量程。如果指针太靠右那么需要换一个稍小的量程。直到指针落在表盘中部。（因为表盘中部区域测量更精确）。读取表针读数，然后将表针读数乘以所选择的量程倍数，如下图选用Rx100挡，指针指示33，则被测电阻值为100x33=3300欧=3.3千欧。 2、用指针万用表测量直流电压将功能旋转到直流电压挡，选择合适的量程。当被测电压数值范围不清楚时，可以选用较高的量程挡，不合适时再逐步选用低量程挡，使指针停在满刻度的2/3为宜。把万用表并接到被测电路上，红表笔接测电压的正极，黑表笔接被测电压的负极。不能接反，如果接反了万用表指针将会向左偏转，如下图所示。 （1）把转换开关拨到流电压挡，估计待测电压值，如果
课程设计指针式MF47万用表
题目：MF47万用表制作 中文摘要 关键词：万用表、电流、电压、电阻、表头。 万用表在电子测量中扮演着重要的角色，随着科技的发展，万用表的功能越来越多。万用表可以测量电阻、直流电压、交流电压、直流电流，这是万用表最常用的功能。现在的数字万用表又增加了许多新的功能，例如可以用万用表测量电容、三极管放大倍数、二极管压降、元器件温度等；更有一种会说话的数字万用表，能把测量结果用语言播报出来；还有的万用表可以通过RS-232接口，把不同时间下采集的数据传送给安装相关软件的PC机，作相关时间分析等（例如0I859CF）。 我们所要组装的MF47型万用表主要功能如下： （1）：直流电流测量（2）：交直流电压测量 （3）：自流电阻测量（4）：通路蜂鸣检测 （5）：音频电平测量（6）：晶体管放大管放大倍数测量 （7）：电池电量测量（8）：负载电压、负载电流参数的测量 （9）：标准电阻箱应用 英文摘要 Keywords: multimeter, current, voltage, resistance, the table header. Multimeter in the electronic measurement plays an important role, with the development of technology, more and more functions multimeter. Multimeter can measure resistance, DC voltage, AC voltage, DC current, which is the most common multimeter functions. Digital multimeter now added many new features, such as multimeter can measure capacitance, transistor amplification, diode voltage drop, temperature and other components; more of a talking digital multimeter, measurement results can broadcast out of the language; There are a multimeter can be RS-232 interface, the different time collected data to the PC, install the related software for the relevant time analysis (for example, 0I859CF). We want to assemble the main functions of MF47-type multimeter is as follows: (1): DC current measurements (2): AC-DC Voltage Measurement (3): gravity resistance measurement (4): pathway buzz detection (5): Audio Level Measurement (6): Measurement of the transistor amplifier tubes with a magnifying power (7): Battery capacity measurement (8): the load voltage, load current parameter measurement (9): Standard resistance box application
万用表的使用-大全
万用表的使用 万用表是一种多功能多量程的便携式电工测量仪表，主要有指针式万用表和数字式万用表两类。其中，指针式万用表适用于测量强电回路的电压、电流和电阻等，可判断二极管、三极管、晶闸管和电解电容等元件的好坏与及测量集成电路引脚的静态电阻值等；数字式万用表为直接读数，用来测量电压、电流、电阻、三极管放大倍数和电容，同时可用其蜂鸣器挡测量电路的通断，以判定印制电路的走向。 机械指针式万用表是用一只灵敏的磁电式直流电流表，即微安表作为表头的，当有微小电流通过表头，机械指针就会有所指示。为了让表头通过的电流能使其正常工作指示，所以，在表头上并联和串联了一系列的电阻来进行分流与降压，这样也就能在需测的电路中测出电压，电阻，电流了。在使用过程中我们可以用小平口起子调节指针调节旋钮，使其指针在未工作时左边处于零位，以保证测量数值的精确性。万用表的红表笔应插在+处，黑表笔应插在—处。
1-表笔插孔2-晶体管插孔3-读数装置（表头）4-机械调零旋钮5-欧姆调零旋钮6-挡位 旋钮 图-1 MF-47C型万用表 一、指针式万用表 1、指针式万用表的结构组成
型号繁多的指针式万用表在结构上主要由三部分组成，即读数装置（表头）、测量电路和转换装置。其中，读数装置通常由磁电式直流微安表（个别为毫安表）组成，包括测量项目、测量范围、电压灵敏度、刻度、数字符、标识符、消除视差装置、等级指数及电平修正表等内容；测量电路的主要作用是把被测的电量转变成适合于表头指示用的电量；转换装置一般由挡位旋钮、表笔插孔或接线柱、调零旋钮等组成。 （1）读数装置的测量项目。 指针式万用表的测量项目一般包括直流电压、交流电压、直流电流、交流电流和电阻等基本项目，还设有分贝（dB）、电感（L）、电容（C）、三极管静态放大系数（hFE）、负载电流（LI）及负载端电压（LV）等备选项目。少数万用表设有表内工作电源状态显示，用BAD和GOOG分别表示电池不良与电池良好；有的万用表设有蜂鸣档，以方便测试。 （2）读数装置的测量范围。 指针式万用表的刻度盘不直接反映其所有测量范围，它给出了各项测量的基本测量范围及刻度盘上能够允许标注的测量范围。基本测量范围由量程开关选定后，与刻度盘上对应的基数乘获得。 （3）读数装置的电压灵敏度。 电压灵敏度是万用表电压挡的重要参数，它代表万用表测量电压时，指针偏转至满刻度值时取自被测电路的电流值，以欧姆每伏或千欧每伏表示。电压灵敏
