清华同方地源热泵技术介绍
清华同方空调地源热泵方案书
二、水源热泵与其他类型空调性能对比分析列表：表1三、水源热泵与其他类型空调主机设备技术特点比较列表：表2四、水源热泵与其他类型空调系统一次能源利用率比较列表：水源热泵中央空调系统的一般性特点一——节能、高效。
节能是水源热泵中央空调的显著特点。
其一次利用率在目前常用的中央空调系统中居首位。
表3五、水源热泵中央空调系统与燃气锅炉系统技术比较对一个空调系统来说，如果仅仅比较空调机组的初投资，而置辅助设备于不顾，那就会失去比较的意义，正确的方法应从以下4个方面进行比较：（1）空调机组的技术性；（2）空调制冷设备以及所需要的辅助设备的初投资；（3）安装、运行和维修的费用；（4）其它因素。
1、技术比较：表42、初投资比较列表：注：1、成本投资不含电力配线与启动设备；2、成本投资不含打井费用； 3、成本投资不含空调末端设备； 4、成本投资不含远程控制器。
3、运行费用比较列表：表6注：一、水源热泵：1.冬季： 757KW ×1.1×8×120×0.66×0.56=295455元=29.5万元2.电费：0.56元/度3.冬、夏季空调运行时间均按4个月，每日8小时计算；4.运行平均使用率0.66二、燃气锅炉：1.每小时耗气量（2台合计）：499.5立方米2.采暖期耗气费用（每小时耗气量×运行时间×单价）499.5×8×120×2.66=1275523元＝127.6万元3.采暖期按120天计算，锅炉按7.5T/H锅炉每天平均满负荷运行8小时计算。
另：以上比较未计算煤气开口费。
综上比较，初投资水源热泵比燃气锅炉高179.1万元，年运行费用水源热泵比燃气锅炉低98.1万元，仅两年就可收回水源热泵高出的初投资。
故推荐清华同方水源热泵机组。
六、水源热泵与其他类型空调系统运行费用比较列表：表7综上所述，清华同方系列水源中央空调系统具有高效、节能、环保、节水、节资、舒适且冬夏两用的特点，是新世纪能源利用的最优方式之一，是理想的中央空调系统方案。
地源热泵技术简单介绍
地源热泵技术简单介绍地源热泵地源热泵的利⽤是国⼟资源部⼤⼒推⼴的⼀种新型环保、节能技术，具有再⽣、清洁、安全、⾼效的特点。
地源热泵系统的利⽤分地埋管地热源系统、地下⽔地热源系统和地表⽔地热源系统。
1.地埋管地热源系统，不受⽔源条件的制约，利⽤了地下⼟壤巨⼤的蓄热蓄冷能⼒,冬季地源把热量从地下⼟壤中转移到建筑物内,夏季再把地下的冷量转移到建筑物内,⼀个年度形成⼀个冷热循环.是最具有发展前景的⼀种形式。
但对于该项技术的使⽤，受限制较多（需要当地⼟地资源部门对当地⼟地资源的评估、批准），⽽且其初步的投资较⾼。
2.地表⽔地热源系统，即污⽔源热源系统。
城市污⽔来源⼴泛，汇流⾯积⼤，污⽔原⽔流量具有⼩时变化规律明确、⽇流量相对稳定、随着城市规模的扩⼤⽽呈逐年递增的趋势。
利⽤污⽔热泵空调系统不仅可以使污⽔资源化，更是改善我国供暖以煤为主的能源消费结构现状的有效途径。
城市污⽔有三种形式：原⽣污⽔、⼆级再⽣⽔和中⽔。
原⽣污⽔是指未经过任何物理⼿段处理的污⽔。
运⽤原⽣污⽔源热泵空调系统相⽐于⼆级再⽣⽔和中⽔热泵空调系统的初投资及运⾏费⽤低。
城市污⽔温度变化幅度较⼩，与环境温度相⽐，表现为冬暖夏凉，污⽔温度在冬季通常为13℃~17℃，在夏季为22℃~25℃与河⽔及空⽓相⽐较，城市污⽔在温度在冬季最⾼、夏季最低，全年波动最⼩。
污⽔的温度在城市可以利⽤的热能中是最多的。
⽽且在能量消费密度越⾼的城市中其蕴藏的热量也越⼤。
虽然污⽔的热赋存量很⼤，却不适⽤于产⽣动⼒，仅适⽤于50℃⼀下的低温⽤户。
由于城市污⽔具有⽐较稳定的流量和适宜的温度，污⽔源热泵系统能够⾼效稳定、安全可靠的运⾏，可使夏季室温保持在21℃~26℃，冬季可达18℃~24℃.城市污⽔热源泵，容易安装。
⼀套设备可以实现夏季供冷、冬季供热，设备利⽤率⾼，总投资额为传统空调的60%。
该技术已在北京、秦皇岛、哈尔滨等地开始运⽤。
下⾯是污⽔热源泵系统原理图：但该项技术对于污⽔的需求量⾮常⼤，受⽔资源的限制。
清华同方地源热泵
一、清华同方水地源热泵机组特点【环保】利用土壤和水体所储藏的太阳能为冷热源，无燃烧、无排烟、无废弃物、无污染，对大气零排放，是一种清洁环保的利用可再生能源的一种技术。
水源热泵机组中的载冷剂为“水”，相比其它变频多联机机组以氟利昂为载冷剂更加环保。
【节能】设计先进，能效比高，制冷时在6.1以上，制热时在4.7以上，最高可达7.1，与燃油、燃气锅炉相比全年可节能50%—70%左右。
【效果】夏季制冷时产生7℃的冷水，冬季采暖时产生45℃热水，通过室内末端设备的换热作用，直接向房间供送冷气或暖气，还可实现从室外引进新风，进行综合处理，提高室内空气品质，不存“空调病”，效果更佳。
【稳定】制冷、制热效果不会像氟系统为载冷剂的空调一样，容易受室外环境和机组制冷剂（漏氟或缺氟运行）的影响，机组适用水源温度范围为：8℃—35℃，系统维修率低，操作简单，运行更稳定。
【节水】换热器采用“大温差、小流量”设计思路进行设计，机组用水量比传统设计节省30—40％。
【节资】通过一套系统来实现制冷和供热需求，一机多用，还可供应“免费”生活热水，无需设置锅炉房、油库和冷却塔，运行费用只有传统方式的1/2-2/3，机组在整个系统省去了传统冷水机组所需的冷却和供热设备（省去了冷却水塔、锅炉等设备）。
【节地】节省土地资源，无需设置锅炉房、油库和冷却塔，省去了锅炉以及与之配套的煤场和碴场。
【可靠】采用分系统完全独立的模块化设计，选用世界一流名牌制冷配件，性能优良，可靠，部件数量少，品质精良，设置多种安全保护功能。
充分考虑多系统的协调统一控制，可进行计算机远程操作，真正意义上实现了无人操作，使机组更具人性化和智能化。
1、通用型水源热泵机组2、环保高温型水源热泵机组公司介绍『同方』二字源于《礼记》。
书中有『儒有合志同方』句。
方，乃『道义』之意。
清华园最早的建筑——同方部，曾长期作为每年八月二十七日祭奠孔子的地方，其意为『志同道合』者相聚的地方。
清华同方水-水地源热泵中央空调系统手册_secret
2.3.3 传热介质宜选用水，在可能冻结的地区，传热介质应添加防冻剂；防冻剂的类型、 浓度及有效期应在冲注阀处注明；添加防冻剂后的传热介质的冰点宜比设计最低运 行水温低 3--5℃，还需考虑防冻剂对管道与管件的腐蚀性，防冻剂的安全性、经济 性及其对换热的影响。
2.3.4 地埋管换热系统设计应进行全年动态负荷计算，最小周期为 1 年；在计算周期内， 地源热泵总散热量和总取热量宜相互平衡。
表 2-2 20 世纪 90 年代美国、加拿大建设的一些地源热泵系统的设计特征
编 建筑类型
号
管 建 成 埋管形 径 时间 式
mm
1 办公服务中心 1992 U 型 32
2 中学
1992 U 型 32
3 办公楼
1993 U 型 25
4 高尔夫俱乐部 1990 U 型 40
5 合作办公楼
1991 U 型 20
表 1-2 几种常见的地源热泵系统模式
类 电源型式
型 机组型号
单台容量（kW）
备注
单相三线制 AC220V 50Hz
HSSWR-13
HSSWR-16
三相五线制 AC380V 50Hz
HSSWR-23 HSSWR-30 HSSWR-45
型号待定
QL=11.7 QR=13.2
QL＝15.3 QR=16 QL=20.7 QR=24.2 QL=30.5 QR=33.3 QL=39.1 QR=44.1
地源热泵技术应用简介
地源热泵技术应用简介地源热泵技术简介一、地源热泵描述1、定义地源热泵(也称地热泵)是利用地下常温土壤和地下水相对稳定的特性，通过深埋于建筑物周围的管路系统或地下水，采用热泵原理，通过少量的高位电能输入，实现低位热能向高位热能转移与建筑物完成热交换的一种技术。
2、原理1）地源热泵制冷原理在制冷状态下，地源热泵机组内的压缩机对冷媒做功，使其进行汽-液转化的循环。
通过冷媒/空气热交换器内冷媒的蒸发将室内空气循环所携带的热量吸收至冷媒中，在冷媒循环的同时再通过冷媒/水热交换器内冷媒的冷凝，由水路循环将冷媒所携带的热量吸收，最终由水路循环转移至地下水或土壤里。
在室内热量不断转移至地下的过程中，通过冷媒/空气热交换器，以13℃以下的冷风的形式为室内供冷。
2）地源热泵制热原理在制热状态下，地源热泵机组内的压缩机对冷媒做功，并通过四通阀将冷媒流动方向换向。
由地下的水路循环吸收地下水或土壤里的热量，通过冷媒/水热交换器内冷媒的蒸发，将水路循环中的热量吸收至冷媒中，在冷媒循环的同时再通过冷媒/空气热交换器内冷媒的冷凝，由空气循环将冷媒所携带的热量吸收。
在地下的热量不断转移至室内的过程中，以强制对流、自然对流或辐射的形式向室内供暖。
3、系统分类1）水平式地源热泵通过水平埋置于地表面2～4M以下的闭合换热系统，它与土壤进行冷热交换。
此种系统适合于制冷供暖面积较小的建筑物，如别墅和小型单体楼。
该系统初投资和施工难度相对较小，但占地面积较大。
如图1图12）垂直式地源热泵通过垂直钻孔将闭合换热系统埋置在50M～400M深的岩土体与土壤进行冷热交换。
此种系统适合于制冷供暖面积较大的建筑物，周围有一定的空地，如别墅和写字楼等。
该系统初投资较高，施工难度相对较大，但占地面积较小。
如图2图23）地表水式地源热泵地源热泵机组通过布置在水底的闭合换热系统与江河、湖泊、海水等进行冷热交换。
此种系统适合于中小制冷供暖面积，临近水边的建筑物。

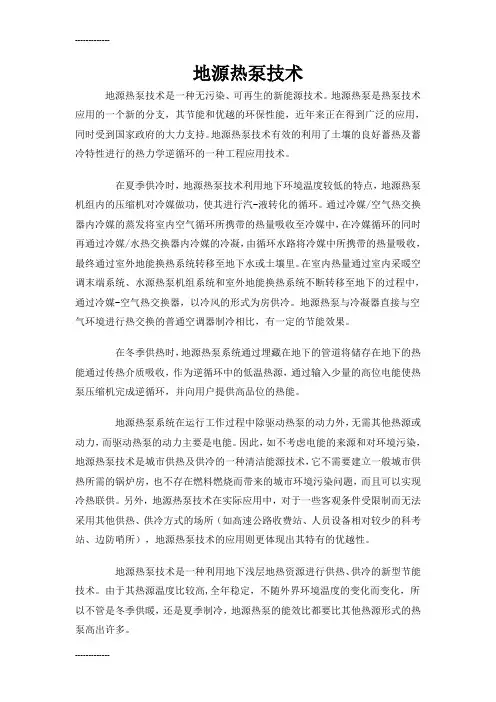

(整理)地源热泵技术
地源热泵技术地源热泵技术是一种无污染、可再生的新能源技术。
地源热泵是热泵技术应用的一个新的分支，其节能和优越的环保性能，近年来正在得到广泛的应用，同时受到国家政府的大力支持。
地源热泵技术有效的利用了土壤的良好蓄热及蓄冷特性进行的热力学逆循环的一种工程应用技术。
在夏季供冷时，地源热泵技术利用地下环境温度较低的特点，地源热泵机组内的压缩机对冷媒做功，使其进行汽-液转化的循环。
通过冷媒/空气热交换器内冷媒的蒸发将室内空气循环所携带的热量吸收至冷媒中，在冷媒循环的同时再通过冷媒/水热交换器内冷媒的冷凝，由循环水路将冷媒中所携带的热量吸收，最终通过室外地能换热系统转移至地下水或土壤里。
在室内热量通过室内采暖空调末端系统、水源热泵机组系统和室外地能换热系统不断转移至地下的过程中，通过冷媒-空气热交换器，以冷风的形式为房供冷。
地源热泵与冷凝器直接与空气环境进行热交换的普通空调器制冷相比，有一定的节能效果。
在冬季供热时，地源热泵系统通过埋藏在地下的管道将储存在地下的热能通过传热介质吸收，作为逆循环中的低温热源，通过输入少量的高位电能使热泵压缩机完成逆循环，并向用户提供高品位的热能。
地源热泵系统在运行工作过程中除驱动热泵的动力外，无需其他热源或动力，而驱动热泵的动力主要是电能。
因此，如不考虑电能的来源和对环境污染，地源热泵技术是城市供热及供冷的一种清洁能源技术，它不需要建立一般城市供热所需的锅炉房，也不存在燃料燃烧而带来的城市环境污染问题，而且可以实现冷热联供。
另外，地源热泵技术在实际应用中，对于一些客观条件受限制而无法采用其他供热、供冷方式的场所（如高速公路收费站、人员设备相对较少的科考站、边防哨所），地源热泵技术的应用则更体现出其特有的优越性。
地源热泵技术是一种利用地下浅层地热资源进行供热、供冷的新型节能技术。
由于其热源温度比较高,全年稳定，不随外界环境温度的变化而变化，所以不管是冬季供暖，还是夏季制冷，地源热泵的能效比都要比其他热源形式的热泵高出许多。
清华同方空气源热泵采暖
COP 增加
4.89% 10.00%
带补气增焓的采暖专用热泵，不但可以提高空气源热泵在低环境温度下的制热能力，而且可以保证在-24℃ 以上超低环境温度下稳定可靠运行。
清华同方·节能热泵·低碳减排 1
热泵采暖
城镇化采暖解决方案
Heat pump heating-urbanization solution
智能化控制系统
一键式智能化操作界面,简单明了；超大字 体完美显示，简洁时尚。 24小时无人值守全自动化控制系统，保证 机组安全稳定运行。 节能运行模式，采用自适应微调节技术，随 着室外温度的不断改变,自动调节机组出水 温度，保证室内能够维持恒定的温度，实现 节电运行。
低温辐射加热系统
铺设在地板下的加热盘管，均匀辐射加热整个地面，沿高度方向温 度分布均匀，加热人体最容易感觉寒冷的足部区域，给人以脚暖头 凉舒适感。 低温辐射加热系统具有零噪音，零扬尘，零污染等优点，给人以清 新、温暖、健康的环境。 加热盘管全部铺设在地板下，节省了放置采暖片或吊装风机盘管的 空间，增加建筑使用面积和有效层高，可充分展示装修个性。 地板采暖盘管全部暗埋在地板中，不腐蚀、不结垢，只需定期清洗 过滤器，维护费用低，使用寿命在50年以上。
项目经济性： 初投资：120元/平米 其中，空气源热泵机组与室外管网
清华同方水源热泵方案
目录水源系统简介第一章方案设计1、项目概况2、设计依据3、方案设计参数4、供暖(冷)方式确定5、负荷计算6、主机选型7、水源水井设置8、电源要求9、室内系统10、室外管网系统11、机房自控系统第二章空调系统初投资1､价格汇总表2､单价表1)主机系统设备报价2)主机系统机房报价3)用户系统报价4)水源水系统报价5)室外管网系统报价第三章年运行费用分析表第四章方案特点第五章水源热泵机组技术特点第六章用户名单第七章公司介绍水源系统简介水源中央空调系统是由清华大学工程热力系为主,结合国内外先进经验和中国国情研究开发的一种高效､节能､节资､冷暖两用､运行灵活,无污染的新型中央空调系统｡它的工作原理是:利用深层地下水源,借助主机系统､消耗电能,冬季把地下水源中的热量提取出来供室内采暖;夏季,把地下水源中的冷量提取出来供室内制冷｡用于供热和制冷的地下水再回灌入地下水层中,从而实现能量交换｡它的核心部分是:以电为动力的压缩机空调机组｡这一新型供热制冷方式,从九七年开始已在东北､山东､河北､山西､北京等省市的工厂､企业､宾馆､机关等单位推广使用,得到用户的好评和专家们的高度评价｡由国家热工､环保､暖通､制冷等方面专家教授组成的鉴定委员会经缜密的考察､论证,认为该设备所显示的各项指标均达到国际先进水平｡同时,国家建设部､环保总局､经贸委､科技部等部委,对推广应用水源中央空调也给予了重视和支持｡北京电视台､《北京日报》､《科技日报》､《北京青年报》等媒体对该项技术也作了较详细的报导和宣传｡水源中央空调系统与现有传统的供热制冷方式比,有着明显的优势｡水源中央空调系统包括五个部分●用户系统●小区管网系统●主机系统●水源水管网系统●水源水系统第一章方案设计1､项目概况:该工程位于北京市昌平,总占地面积约10.6万m2,其中酒店公寓7万m2､酒店2万m2､超市1.6万m2要求解决酒店公寓的制热;酒店和超市的制冷､制热｡据该地区地下水资源论证报告分析,暂估该地区地下水单井出水量约为80~100m3/h ｡2､方案设计依据1、甲方提供的相关数据｡2、《采暖通风与空气调节设计规范》(GBJ19-87)3、《空气调节设计手册》(第二版)4、其它国家有关规定及规范｡3､方案设计参数4.供暖(冷)方式确定该工程位于北京市昌平,总占地面积约10.6万m2,其中酒店公寓7万m2､酒店2万m2､超市1.6万m2要求解决酒店公寓的制热;酒店和超市的制冷､制热｡考虑到水源中央空调无任何污染､节省用地､一次性投资和运行费用低,故本工程设计采用水源中央空调系统方式来满足冬季供暖,夏季供冷的要求｡5.负荷计算6.主机选型及参数共选取2台SGHP1800A型和2台 SGHP1200A型机组其中酒店公寓配备2台SGHP1800A型机组,单台制热量为1851Kw,共3702KW,满足冬季供热需求｡酒店和超市冬天各配备1台SGHP1200A型机组,1台制热量为1147Kw,满足冬季供热需求｡夏天:用酒店公寓的两台SGHP1800A型机组加上2台SGHP1200A型机组满足酒店和超市的制冷需求｡制冷量共为5186kw,满足夏季制冷需求,实际可以省略1台SGHP1200A型机组的运营｡这样可酒店公寓､酒店､超市的分别计量｡如果酒店公寓夏天也需中央空调制冷的情况下,就得多配2台 SGHP1200A型机组,这也是最科学的系统,完全能将水源热泵机组冷暖两用的功能发挥出来｡主机主要参数夏季工况:SGHP1800A单台制冷量1591kw,输入功率300kw,冷却水进水温度18℃,出水温度29℃,冷冻水进水温度12℃,出水温度7℃｡SGHP1800A单台冷却水量G=148t/hSGHP1800A单台冷冻水量G=274t/hSGHP1200A单台制冷量1002kw,输入功率178kw,冷却水进水温度18℃,出水温度29℃,冷冻水进水温度12℃,出水温度7℃｡SGHP1800A单台冷却水量G=92t/hSGHP1800A单台冷冻水量G=172t/h冬季工况:SGHP1800A单台制热量1851kw,输入功率421kw,冷冻水进水温度15℃,出水温度6.3℃,冷却水进水温度40℃,出水温度46℃｡SGHP1800A单台冷冻水量G=148t/hSGHP1800A单台冷却水量G=274t/hSGHP1200A单台制热量1147kw,输入功率260kw,冷冻水进水温度15℃,出水温度6.3℃,冷却水进水温度40℃,出水温度46℃｡SGHP1800A单台冷冻水量G=92t/hSGHP1800A单台冷却水量G=172t/h7.机房设备明细表空调机房设备包括:生活热水系统机房设备:(暂时不考虑,因为还没有得到具体的生活用水量)8.水源水井设置需15°C地下水源水量480吨/小时,根据该地区地下水资源论证报告分析单口井出水量为80吨/小时｡需15眼井,6抽9回,设计时每口井即可抽水也可回灌水,这样15口井相互备用｡9.电源要求每台SGHP1800A型机组耗电功率: 制热时421KW 制冷时300KW每台SGHP1200A型机组耗电功率: 制热时260KW 制冷时178KW总电功率: 供热:1362KW制冷:956KW10.室内系统室内系统采用风机盘管+新风空调方式｡冬季由机房向室内风机盘管供应热水,满足室内供暖;夏季向风机盘管供应冷水,满足室内冷风空调｡风机盘管的开闭和室内温度调整,由用户自主控制｡风机盘管安装于房间顶部,与装饰结合做局部吊顶｡11.室外管网系统所选的水源空调机组以及其配套循环水泵､水源水泵等设备集中设置于动力站,然后经管网系统与室内末端设备相连接｡管网系统主要是室外部分,在室外可以采取管沟敷设,亦可采用无补偿直埋方式进行室外管网敷设,管沟敷设投资较高,但施工方便,主要适用于地下水较深地区,无补偿直埋方式的投资较低,但施工难度较大｡12.机房自控系统清华同方水源热泵机组控制系统在机组群控方面有其独特之处,与水源主机真正实现机电一体化控制功能,并通过网络协议与其他BAS系统集成系统自动控制,目的是根据冷热负荷情况适当地确定水源机组的运行台数,并调整水源的用量,使系统自动控制处于高效节能运行,生活热水节能途径是根据生活用水压力的高低来确定供水泵运行转动｡第二章空调系统初投资1.价格汇总表2.单价表1)主机系统设备报价:货币单位:人民币万元2)主机系统机房工程报价(暂估) 货币单位:人民币万元3)用户系统报价: (暂估)货币单位:人民币万元4)水源水系统报价货币单位:人民币万元5)室外管网系统报价 (暂估) 货币单位:人民币万元第三章年运行费用分析表技术数据:1､夏季运行120天,冬季运行120天,机组每天运行10小时｡2､用电取费:0.8元/kwh｡主机运行费用注:此运行费用为机组全年运行中所耗主要费用:电费｡若包括水泵､室内风机盘管及其它管理费用,全年每平方米运行费用约22~25元｡第四章方案特点1.环保､适用:清华同方水源中央空调是绿色环保型中央空调｡空调系统的驱动能采用电能｡由于空调系统使用的水源水可采用8O C——35 O C各种水源,经过热泵机组交换热量后再回灌至地下,不会造成地面沉降｡因此水源热泵机组适用范围广､无任何污染｡成为了近年来空调市场最活跃的高新技术｡2.高效､经济､节能:清华同方水源中央空调系统既可冬季供暖､亦可夏季制冷,还可以提供生活热水,一机多用,一套系统可以替换原有的锅炉加空调两套系统｡再者,系统中融入了清华大学研发中心多年潜心研制和开发的自动控制装置,可根据室内实际使用负荷自动调节压缩机起停机,从而大大节省了用户日后的运行费用｡投资和运行费用均为传统制冷､供暖方式的1/3-2/3｡3.运行安全可靠:由于地下水一年四季相对稳定,其波动范围远远小于空气温度的波动,加上清华同方独特的取水和回灌技术,以及精良的机配置和完善的控制保护手段,使得空调系统运行更可靠､更稳定､并保证了系统在各个工况点下的高效和经济性｡第五章水源热泵的技术特点清华同方水源热泵机组是针对大中型建筑开发的可以实现模块组合的水-水热泵机组｡可利用地下水､江河湖泊的水源以及地热尾水实现供热和供冷｡清华同方水源热泵机组在产品设计时的技术思路是:●采用成熟的热泵技术,考虑中国的实际国情,重点放在高出水温度和宽使用温差的实现上,选择并确定压缩机工作点和工作范围,本着节水节能的思想,设计大温差的分段水换热器｡●氟系统的设计采用分系统完全独立的模块化思想,系统部件数量少而品质精良｡控制系统充分考虑多系统的协调统一控制,并设置多种的安全保护,同时考虑水系统的水泵控制和远程的操作｡清华同方的水源热泵机组除具有传统的水源热泵所有的特点以外,其值得注意的特点还有:1､优化设计:●完全遵照国际标准,结合中国国情设计,结构紧凑,占地小,安装简便｡●氟系统的设计采用独立的模块化思想,系统部件数量少而品质精良｡●“大温差,小流量”的技术思路｡与其他公司的水源热泵产品相比,清华同方SGHP机组换热器设计温差大｡其他厂家通常采用标准的进出水温差,蒸发器和冷凝器均为5℃｡而我公司的SGHP机组采用大的进出水温差,蒸发器为7℃,冷凝器为10℃｡可为用户最大限度节省宝贵的地下水资源,同时降低运行费用｡●能效比高｡冬季制热工况,能效系数COP值(供热量与输入功率的比值)约为3.7—4.6 之间;夏季制冷工况,能效系数COP值(制冷量与输入功率的比值)约为4.5—7.1之间｡●计算机辅助最优设计,保证机组在任何工况下均处于最佳运行状态｡2､选件精良:A、压缩机(详见样本第5页)本第5页),具有特殊高效的制冷能力和COP值以及更长的运行寿命｡单台压缩机累计运行时间不低于60000小时｡采用经多年验证的高质量材料和零件,结构可靠耐用;并且安全保护功能完备｡B、壳管式换热器干式蒸发器和壳管冷凝器是清华同方与国内著名专业配套厂商上海环球共同开发研制,专门为清华同方SGHP水源中央空调机组特殊设计生产｡其特点是:两大换热器换热效率高(换热效率比同类产品高20-30%),能适应恶劣的水路环境,便于拆洗维护,制冷剂侧和水侧阻力损失小,结构紧凑,筒体采用优质钢板卷筒焊接而成,承压能力高,气密性好,运行安全可靠､高效｡C、制冷管路配件制冷配件选用世界著名制冷配件制造商ALCO的产品,性能稳定,可靠性高｡(1)平衡式热力膨胀阀·使用范围广,安装方便快速;·管道与感温包之间传热良好､热平衡冲注,功能稳定,结构紧凑;·钎焊焊接接口:一体式热力执行元件､最佳密封效果;·激光焊接的不锈钢感温元件:保证最佳调节功能､动作迅速､膜片寿命长､耐压强度高､耐腐蚀·双平衡阀口设计,宽广的负荷为蒸发温度,冷凝温度范围提供准确可靠的控制,特别适合夏季制冷､冬季制热的水源中央空调(2)电磁阀—ALCO·阀体结构紧凑,体积小;·直接导通,动作快捷,无须外力引导;·工作压力范围广,制冷剂经过该阀时的压力损失小;·性能可靠,使用寿命长｡(3)干燥过滤器—ALCO干燥过滤器选用高效过滤芯,对系统内的水分和酸性物质具有极强的吸收能力,保证整个系统安全､可靠的运行｡视镜—准确的水分显示,采用玻璃整体焊接,不存在泄露问题指示剂对水和酸性物质具有抗腐蚀性,因此使用寿命长,压力损失小｡3､先进的机组控制技术与网络功能水源热泵机组电控部分主要部件均来自国际名牌供应商,性能稳定,可靠性高｡例如:接触器为法国施耐得,母线式刀熔开关为德国维纳尔,接线端子为德国凤凰电气｡机组的核心控制部分为我公司与意大利CAREL公司联合开发的水源热泵专用控制器,其中硬件部分使用CAREL公司成熟的PCO系列微电脑控制器,结合我公司自己开发的水源热泵专用控制程序使机组在智能化和网络化方面优于其它同类机组｡本控制器主要具有以下特点:(1)简洁清晰的信息显示:●大屏幕液晶显示屏显示机组工作状态●自动故障报警●机组启停时有准确可靠的信号显示●显示控制器输入､输出端口状态｡控制器具有8路模拟量,12路开关量输入;13路开关量,2路模拟量输出｡(2)可根据要求配套升级,实现远程联网,进行自动化管理｡可简便的接入小区智能监控系统(BMS)｡通过控制器的网络功能可以组成集中控制和远程控制系统,实时监视可设备的运行状态｡这些设备可以是本地的也可以是异地的(通过调制解调器和公共电话交换网)｡通过相应的附件可以将这些数据转换为与大多数的楼宇控制系统相兼容,从而可方便的接入楼宇控制系统｡(3)操作简便､运行安全宁静:●全电脑控制,并有备用手动操作系统全电脑控制状态下,根据工艺流程自动运行,防止误操作｡手动运行状态下无任何操作限制｡(4)灵活方便的参数设置●八十多个可变内置参数设定可随时调整机组工作状态●三级口令操作确保机组不会因误操作而损坏｡●断电记忆保护可保持运行状态的连续性(5)机组安全保护功能:●高效的消声防护措施,使机组运行宁静●机组设置固定式防护装置并安装牢固,具备高低压保护､断水保护､防冻保护､电动过载保护｡第六章水源部分用户清单第七章公司介绍清华同方股份有限公司是经国家体改委和国家教委批准,由北京清华大学企业集团为主要发起人,以社会募集方式设立的股份制公司,于1997年6月27日在上海证券交易所挂牌交易,现有总股本16605万股｡目前,公司拥有大批一流的技术人才,员工平均年龄30岁,其中硕士以上学历占24%,大学以上学历占60%｡清华同方以高新技术产业为先导,以科技成果产业化为经营宗旨,紧密依托清华大学的人才､科技优势,通过“清华同方研究开发中心”的孵化和二次开发,把大批科研成果推向市场,逐步形成了将自己作为科技成果孵化器的独特的技术创新模式｡清华同方在信息产业领域,开展了卓有成效的工作｡在网络技术､软件与系统集成电路､信息加工与服务､电子通讯､计算机产品､光盘产品等方面以一流的科研成果与雄厚的科研基础为依托,形成了具有自主知识产权的高新技术产品系列｡清华同方在人工环境领域,专业从事人工环境工程与节能改造工程,在智能大厦弱电系统､中央空调安装和改造等方面为用户提供全方位服务,设计生产的系列新型节能设备,在人民大会堂､故宫博物院､中央电视台､毛主席纪念堂等数百项重大工程中得到广泛应用｡同方人环设备公司成立于1989年初,十年来,人环公司坚持以成果产品化､产业化为目标,尤其注重在科技成果转化方面下大力气,并不断地增加了对二次开发的投入｡到目前,已形成了十三个产品系列､千余种型号,并初步实现了规模化生产｡使人环公司从单纯的科技开发型企业逐步发展成为技､工､贸一体化的实业公司｡2000年11月1日,清华同方人工环境设备公司重新注册成为清华同方人工环境有限公司｡清华同方人工环境有限公司是清华同方股份有限公司控股的有限责任公司,注册资金为人民币2亿元,公司总部设在北京市海淀区“上地信息产业基地”｡生产基地在“密云工业开发区”,占地118800平方米,其中56000平方米建筑用于生产及研发｡公司拥有大批成套的先进设备和大规模生产的综合能力｡目前,公司拥有员工506人,其中技术及管理人才268人, 87%以上具有大本学历,工厂的工人大部分为中专和技校毕业生｡在过去的近十年中,公司紧密依托清华大学的人才与技术优势,与清华大学建筑学院､材料科学与工程研究院建立了联合实验室､综合空调技术节能技术､环保技术､计算机系统控制､网络技术及健康环境等多学科专业,研究开发人工环境的系统技术和相关产品｡目前,公司已成为人工环境领域中最具影响力的企业之一｡面向未来,公司将继续秉承清华大学“自强不息､厚德载物”的精神,以“创造完美,服务社会”的核心理念,为把清华同方人工环境有限公司建设成为技工贸一体的跨国经营的大型高科技企业集团,为发展民族高科技空调事业,为人类营造健康､舒适､自然､和谐的人工环境而不懈努力!。
