芬尼克兹地源热泵三联供系统介绍及应用
2013-地源热泵
芬
尼 克 兹
地源热泵的特点及应用简 介
广东芬尼克兹节能设备有限公司
GuangDong PHNIX Eco-Energy Solution Ltd .
内容
一、地源热泵系统简介 二、工作原理 三、地源热泵机组主要特点 四、PHNIX地源热泵机组特点 五、地源热泵工程设计方法 六、地埋管换热系统施工 七、相关工程图片
机房占地面积小，可 设在地下室，无噪音， 20 年 但需要打井埋管用地 机房占用建筑面积， 冷却塔要占用房顶面 积，储油 设备需要占地，要求 有一定的安全间距
溴化哩吸 收 式直燃机 组 水冷机组 + 燃油（汽 ） 热水锅炉
10 年
需设冷冻站和锅炉房， 冷水机组 面积较大，冷却塔要 20 年 占用房顶面积，储油 燃油锅炉 设备需要占地，要求 10 年 有一定的安全间距 需设冷冻站和锅炉房， 冷水机组 冷却塔要占用房顶面 20 年电 积，需要较大的电负 锅炉15年 荷
智能控制全 是我的功劳 哦！
PHNIX地源三联供热泵机组运行原理 ①热水模式：压缩机 四通阀1 热水侧换热器 节流阀A 地源侧换热器 四通阀2 压缩机.
PHNIX地源三联供热泵机组运行原理 ②制冷模式：压缩机 四通阀1 四通阀2 换热器 节流 空调侧换热器 四通阀2
地源侧 压缩机.
PHNIX地源三联供热泵机组运行原理-制冷 ③制热模式：压缩机 四通阀1 四通阀2 热器 节流 地源侧换热器 四通阀2
PHNIX
芬
广东芬尼克兹节能设备有限公司
GuangDong PHNIX Eco-Energy Solution Ltd .
尼 克 兹
机组运行噪音小
1、PHNIX地源热泵机组采用高效柔性全封闭式压缩机； 2、完美的机组外壳； 3、机组运行噪音小，性能稳定耐用。
模块三联供技术的原理及特点
模块三联供技术的原理及特点
——采暖、制冷、生活热水综合解决方案
普通风冷模块机组在制冷的同时，还向环境中释放大量的冷凝热，这部分热量加剧了城市热岛效应，增加了机组能耗。
另外，比如说宾馆，健身中心等很多应用场合，生活热水是一年四季都是需要的，在传统的解决方案中，空调和热水设备是两套完全独立的两套系统，井水不犯河水。
有没有可能把排放到空气中的热量回收到水中，来产生生活热水呢？PHNIX(芬尼克兹)给出了肯定的回答。
目前已成功开发出系统稳定可靠的风冷模块三联供产品，该产品具有制冷，制热，制冷+热水，热水四种独立运行模式，PHNIX三联供模块机组实现了制冷状态下的全热回收，并且在过渡季节，既不开制冷也不开制热时，该机组可以独立运行热水模式，制取生活热水，这是PHNIX 三联供机组和普通模块机组的最大区别。
这样，原来的系统采用风冷模块+燃气锅炉热水设备，现在只要用风冷模块机组+部分风冷模块三联供就可以了，新的方案最大的好处是不仅实现了制冷状态下的热回收，而且降低了初投资成本。
芬尼克兹三联供系统图及工作流程分析如下图所示：
在制冷、制热、制冷+热水及热水模式下，系统通过双四通阀的巧妙换向，制冷剂只流经其中三个换热器的两个，另外一个换热器是被旁路的，所以，系统的阻力小，回油好，效率高，排气温度低。
很好地解决了稳定性和可靠性的问题。
芬尼克兹模块三联供——天王星系列采用专利三维热泵技术，满足采暖、制冷和生活热水三种需求，夏天热水完全免费。
其产品综合能效达到7.5，当属全热回收第一家。
所谓三维热泵技术，属于PHNIX专利技术，能量转移示意图如下图所示。
三维热泵能充分利用能量，让用户获得更高的经济效益！。
芬尼克兹高、低温热泵介绍
建筑面积为150m2的公寓房，以每平方米100W/m2计算，其热负荷为12kW. 以下是三种方案全年空调、取暖和生活热水的初投资和运行费用的对比：
PHNIX方案（方案1） D公司（方案2） 北极星系列热泵机组 集中式供暖系统 +风机盘管制冷+低温 +多联机空调系 地板辐射采暖 统+电热水器 初投资 年运行费 用 优缺点 100% 5,860元 130% 8,020元 D公司（方案3） 壁挂炉供暖及热水系 统+多联机空调系统+ 低温地板辐射采暖 150% 7,690元
尼 克 兹
北极星高温热泵热水机组-3、北极星的关键技术
3.1、谷轮ZW系列压缩机（喷气增焓的示意图）
蒸汽喷射 蒸发器吸气
喷气增焓提高制热量并降低涡旋盘温度！
PHNIX
芬
广东芬尼克兹节能设备有限公司
GuangDong PHNIX Eco-Energy Solution Ltd .
尼 克 兹
北极星高温热泵热水机组-3、北极星的关键技术
4)电机
4）电机— 高绝缘等级电机
PHNIX
芬
广东芬尼克兹节能设备有限公司
GuangDong PHNIX Eco-Energy Solution Ltd .
尼 克 兹
北极星高温热泵热水机组-3、北极星的关键技术
3.1、 谷轮ZW系列压缩机（超宽运行范围）
PHNIX
芬
广东芬尼克兹节能设备有限公司
GuangDong PHNIX Eco-Energy Solution Ltd .
答案是：PHNIX北极星高温热泵！
PHNIX
芬
广东芬尼克兹节能设备有限公司

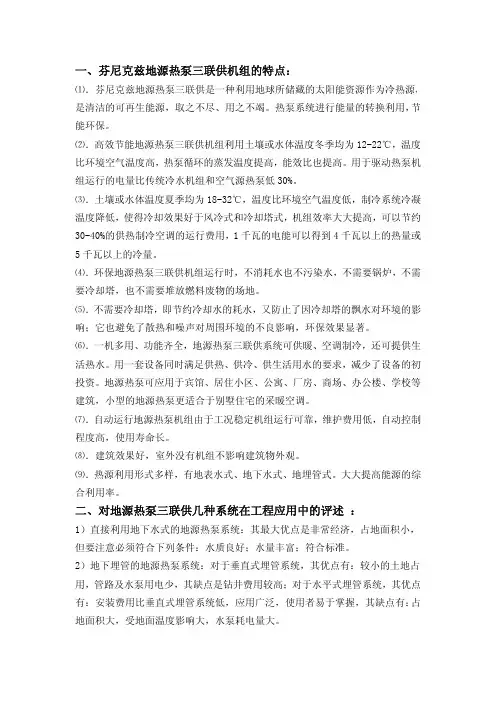

芬尼克兹三联供中央空调_家用选型及应用(一)
一、芬尼克兹地源热泵三联供机组的特点：⑴．芬尼克兹地源热泵三联供是一种利用地球所储藏的太阳能资源作为冷热源，是清洁的可再生能源，取之不尽、用之不竭。
热泵系统进行能量的转换利用，节能环保。
⑵．高效节能地源热泵三联供机组利用土壤或水体温度冬季均为12-22℃，温度比环境空气温度高，热泵循环的蒸发温度提高，能效比也提高。
用于驱动热泵机组运行的电量比传统冷水机组和空气源热泵低30%。
⑶．土壤或水体温度夏季均为18-32℃，温度比环境空气温度低，制冷系统冷凝温度降低，使得冷却效果好于风冷式和冷却塔式，机组效率大大提高，可以节约30-40%的供热制冷空调的运行费用，1千瓦的电能可以得到4千瓦以上的热量或5千瓦以上的冷量。
⑷．环保地源热泵三联供机组运行时，不消耗水也不污染水，不需要锅炉，不需要冷却塔，也不需要堆放燃料废物的场地。
⑸．不需要冷却塔，即节约冷却水的耗水，又防止了因冷却塔的飘水对环境的影响；它也避免了散热和噪声对周围环境的不良影响，环保效果显著。
⑹．一机多用、功能齐全，地源热泵三联供系统可供暖、空调制冷，还可提供生活热水。
用一套设备同时满足供热、供冷、供生活用水的要求，减少了设备的初投资。
地源热泵可应用于宾馆、居住小区、公寓、厂房、商场、办公楼、学校等建筑，小型的地源热泵更适合于别墅住宅的采暖空调。
⑺．自动运行地源热泵机组由于工况稳定机组运行可靠，维护费用低，自动控制程度高，使用寿命长。
⑻．建筑效果好，室外没有机组不影响建筑物外观。
⑼．热源利用形式多样，有地表水式、地下水式、地埋管式。
大大提高能源的综合利用率。
二、对地源热泵三联供几种系统在工程应用中的评述：1）直接利用地下水式的地源热泵系统：其最大优点是非常经济，占地面积小，但要注意必须符合下列条件：水质良好；水量丰富；符合标准。
2）地下埋管的地源热泵系统：对于垂直式埋管系统，其优点有：较小的土地占用，管路及水泵用电少，其缺点是钻井费用较高；对于水平式埋管系统，其优点有：安装费用比垂直式埋管系统低，应用广泛，使用者易于掌握，其缺点有：占地面积大，受地面温度影响大，水泵耗电量大。
芬尼克兹模块三联供在会所的应用
会所市场趋势⊙时尚简约，营造温馨舒适享受。
⊙安装灵活性，自由调整空间的布置。
⊙合理的系统投资成本，较短的投资回报周期。
⊙节能增效，系统效率高，较低能耗和减少维修费用。
技术应用情况⊙专注于解决会所的制冷，供暖的需求。
同时可提供一部份免费的生活热水。
客户需求⊙室内机高雅美观的格调、安装便利。
⊙运行宁静，创造一个安静良好的室内环境。
⊙舒适、健康，冷气/暖气均匀分布，保持室内空气清新。
⊙控制方便，可采用无线遥控器控制及LED显示线控器（选装）控制，极大地方便了用户。
方案特点方案1：PHNIX超级模块机组+三联供模块机组⊙全热回收。
⊙多重保护，安全运行。
⊙采用国际知名品牌涡旋压缩机，配合专利技术的高效换热器，整机能效比同类提高10%。
⊙系统在微电脑的控制下根据医院空调负荷的实际需求进行多级能量自动调节灵活设计。
⊙只需一台机组即可完成供冷，供暖，供热水、三种功能，相比传统空调方案可节省运行费用30%。
⊙独有的专利喷淋技术，当环境温度达到38℃时，机组开始喷淋，制冷输入功率降低15%左右。
即使气温高达50℃的环境下，机组也能安全稳定运行。
机组架构示意图方案2、北极星系列⊙超低环温在-25℃的环境下安全运行。
⊙超高水温最高出水温度高达65℃。
⊙超高能效国际制热工况能效比高达3.8。
⊙动态温控采用智能控温技术，出水温度可随环境温度的变化而自动调节，达到节能和舒适的效果。
机组架构示意图方案3、地源三联供机组⊙由于地源温度几乎不受环境温度影响，热源稳定、更可靠。
⊙在制冷+热水运行模式下，综合能效比高达7.0，节能效果明显。
⊙地源热泵是利用地球表面浅层地热资源作为冷/热源进行能量转换的空调系统。
⊙只需一台机组即可同时具备供冷、供暖、供热水三种功能，相比传统空调方案节省运行费30%。
机组架构示意图客户收益⊙高效节能，安全环保。
⊙比常规空调整体解决方案每年可节省20%的费用。
⊙让来到的贵宾放松身心享受会所的空调安静舒适环境。
芬尼克兹(PHNIX)高温空气能热水器 三联供中央空调的保养与使用
PHNIX地源热泵的保养与维护地源热泵则是利用水源热泵的一种形式，它是利用水与地能（地下水、土壤或地表水）进行冷热交换来作为水源热泵的冷热源，冬季把地能中的热量“取”出来，供给室内采暖，此时地能为“热源”；夏季把室内热量取出来，释放到地下水、土壤或地表水中，此时地能为“冷源”。
但是怎么样对地源热泵机组进行日常维护工作呢？本文就PHNIX地源热泵在使用工程中提供一些保养方法。
1．压缩机的保养1)压缩机的外观检查检查方法：目测检查标准：检查压缩机进出口阀门的连接可靠性，是否有泄露情况；试验时应该注意压缩机运行的声音来判断是否有异常2)电压及电流测量测量工具：钳形电流表用钳形电流表工作电压，运行电流。
测量运行电流时电缆应该位于测量环路的中心。
测量标准：运行电压范围为380V(±10%)，运行电流不应该大于电机铭牌的额定输入电流。
3)绝缘电阻的测量测量工具：兆欧表测量方法：在机组切断电源的情况下，用兆欧表检测压缩机的三相对地阻值是否符合标准。
如果机组长时间未启用，则应该先将机组的曲轴箱电加热启动，加热机组的油腔，使机组机油内的氟利昂蒸发，提高测量电阻的准确度测量注意：严禁在真空状态下测量绝缘度，防止绝缘层被击穿引起事故测量标准：压缩机电机的绝缘标准为不低于500兆欧，实际测量值应大于100兆欧为合格，热态和冷态下绝缘值大于8兆欧才允许运行。
4)油品的测定方法：可从机组内提取少许冷冻油装入容器，取一滴装入酸试剂瓶观察酸度，与比色卡进行对照。
符合比色卡对照颜色的不需要更换冷冻油可从机组内提取少许冷冻油装入容器，尽量减少在空气中的暴露时间，然后用PH试纸判别油的酸度。
符合油酸度要求的不需要更换冷冻油用吸水纸检查油中的杂质，如有碳析出或其它杂质，应更换冷冻油。
2．冷凝器的保养保养工具：管路清洗机或者化学清洗剂保养方法：水冷机组的冷凝器使用壳管式水冷冷凝器，冷凝器的清洁保养工作非常重要，应保持冷却水质良好，冷却水应该定期进行化学处理，保证传热管内不结垢，保养可以分机械清洗保养和化学清洗保养（可参考化学清洗规程）。
芬尼克兹(PHNIX)水源热泵性能优势简介
芬尼克兹（PHNIX）水源热泵性能优势简介1、高效节能PHNIX水源热泵是目前空调系统中能效比（COP值）最高的制冷、制热方式，理论计算可达到7，实际运行为4～6。
PHNIX水源热泵机组可利用的水体温度冬季为12～22℃，水体温度比环境空气温度高，所以热泵循环的蒸发温度提高，能效比也提高。
而夏季水体温度为18～35℃，水体温度比环境空气温度低，所以制冷的冷凝温度降低，使得冷却效果好于风冷式和冷却塔式，从而提高机组运行效率。
水源热泵消耗1kW.h的电量，用户可以得到4.3～5.0kW.h的热量或5.4～6.2kW.h的冷量。
与空气源热泵相比，其运行效率要高出20～60％，运行费用仅为普通中央空调的40～60％。
2、属可再生能源利用技术PHNIX水源热泵是利用了地球水体所储藏的太阳能资源作为冷热源，进行能量转换的供暖空调系统。
其中可以利用的水体，包括地下水或河流、地表的部分的河流和湖泊以及海洋。
地表土壤和水体不仅是一个巨大的太阳能集热器，收集了47％的太阳辐射能量，比人类每年利用能量的500倍还多（地下的水体是通过土壤间接的接受太阳辐射能量），而且是一个巨大的动态能量平衡系统，地表的土壤和水体自然地保持能量接受和发散的相对的均衡。
这使得利用储存于其中的近乎无限的太阳能或地能成为可能。
所以说，PHNIX水源热泵利用的是清洁的可再生能源的一种技术。
3、节水省地以地表水为冷热源，向其放出热量或吸收热量，不消耗水资源，不会对其造成污染；省去了锅炉房及附属煤场、储油房、冷却塔等设施，机房面积大大小于常规空调系统，节省建筑空间，也有利于建筑的美观。
4、环保效益显著PHNIX水源热泵机组供热时省去了燃煤、燃气、然油等锅炉房系统，无燃烧过程，避免了排烟、排污等污染；供冷时省去了冷却水塔，避免了冷却塔的噪音、霉菌污染及水耗。
所以，水源热泵机组运行无任何污染，无燃烧、无排烟，不产生废渣、废水、废气和烟尘，不会产生城市热岛效应，对环境非常友好，是理想的绿色环保产品。
论芬尼克兹地下环路式三联供机组的特点与应用
论PHNIX地下环路式三联供机组的特点与应用PHNIX集团熊杨一、引言针对目前空调系统的流行趋势，结合地源热泵系统在实际中的应用，详细阐述了PHNIX地下环路式三联供系统的性能特点、工作原理及运用（以别墅的运用为例）。
PHNIX地下环路式三联供机组是属于地源热泵机组系列，它包括了使用土壤、地下水和地表水作为热源和冷源的系统。
PHNIX地下环路式三联供机组利用土壤温度相对稳定的特点，依靠少量的电力驱动压缩机，通过深埋土壤的闭环管道系统进行热交换，夏天向地下释放热量，冬天从地下吸收热量，从而实现制冷、供热和供热水的要求，具有传统空调和热水系统无法比拟的节能、高效、环保等优点。
二、PHNIX地下环路式三联供机组的特点1．节能、高效性PHNIX地下环路式三联供机组在提供100个单位能量的时候，70%的能量来源于土壤，30%的能量来自电能，电能的消耗主要用于压缩机的做功和使空调系统运行，即将土壤中的热量＂搬运＂至室内。
它冬季运行时，COP约为4.2，即投入1KW电能，可得到4KW的热能，能源利用效率为电采暖方式的3-4倍；夏季运行时，COP可达5.3，即投入1KW电能，可得到5KW的冷量；并且热交换器不需要除霜，减少了结霜和除霜的用电能耗。
比常规空气源空调节能50%左右。
2．环保无污染供热时没有燃烧过程，避免了排烟污染，供冷时省了冷却塔，避免了噪音及霉菌污染。
3．属可再生能源利用技术PHNIX地下环路式三联供机组是利用了地球表面浅层地热资源（通常50--150米深）作为冷热源，进行能量转换的供暖空调系统。
地表浅层是一个巨大的太阳能集热器，收集了47%的太阳能量，比人类每年利用能量的500倍还多。
它不受地域、资源等限制，真正是量大面广、无处不在。
4．舒适性因为PHNIX地下环路式三联供机组供冷暖时都是通过冷热水经风机盘管（或地埋管、墙埋管）交换完成的，所产生的冷气和暖气（或辐射热）比常规空调的要更柔和的多，不易感冒。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地源热泵三联供系统介绍及应用
广州市密西雷电子有限公司――刘万才
1、概述
地源热泵三联供机组是一种利用地能（包括地下水、土壤、地表水等）作为冷（热）源，对室内空间提供采暖、空调与生活热水等多种功能的空调热水设备。
地源热泵三联供通过输入少量的高品位能源（如电能），系统以水为载体，夏季制冷季时从室内吸收热量通过载体将热量释放到地下土壤中储存起来，同时载体得到冷却，从而实现对室内进行降温、除湿，该系统每消耗1KW的电能，可以得到4-5KW的冷量，同时所得生活热水为完全免费获得。
冬季采暖时系统从地下土壤中吸收热量通过载体将热量释放到室内，满足室内供热与采暖的需求。
地源热泵三联供所利用的是地球所储藏的太阳能资源作为冷热源，是清洁的可再生能源，取之不尽、用之不竭。
热泵系统进行能量的转换利用，节能环保。
3、工程应用
3.1．工程根况: 本工程为上海某会所楼的中央空调，属于舒适性空调。
空调使用面积为1200m2.层数为3层，主要区域为办公室，会议室、健身中心等；本大楼需要24小时有热水供应。
3.2．系统配置
经计算本工程总设计冷负荷为264KW，热负荷为160KW，热水用量为5T/天。
空调主机选用PHNIX（芬尼克兹）型号为PWSRW250S-HGLQX地源三联供机组（地下环路式）系列4台。
该机组单机制冷量为65KW；制热量为50KW；额定产热水量680L/h。
室内空调末端采用卧式暗装风机盘管，合理配置室内机机型，及均匀布置送、回风位置，保证房间气流组织，做到装潢及使用效果的完美。
空调供回水系统采用异程式，管材为镀锌钢管，冷凝水管材用PVC管排至地漏，为防止冷结产生，分别采用20mm厚和8mm厚橡塑材料管材保温。
空调机组在震动及运行方面具备良好的性能，且机组在冷量控制方面实行全自动控制运行。
热水供应系统，热水系统配置1个不锈钢保温水箱（有效容积为5m3）。
机组进水和出水管接水箱，管材采用PPR管外包橡塑保温，水箱中热水经机组加热（水温55℃），由热水供水泵送到各用水点。
3.3、地埋管换热器设计
本工程项目采用垂直地埋管地源热泵系统。
根据现场勘测，采用钻井中埋设单U 型管的垂直埋管型式，根据所选择的建筑空调供冷系统设计地源热泵系统地埋管。
a 、地埋管换热器的排热负荷计算
以夏季地源热交换器负荷作为地埋管管长计算依据，可由下述公式计算：
其中1
Q '——夏季向土壤排放的热量，kW ； 1Q ——夏季空调设计总冷负荷，264kW ；
1COP ——设计工况下水源热泵机组的制冷系数 (本项目取4.5)。
由上式计算得1
Q '=322kW 。
b 、地埋管管长计算 q
Q L 11000'⨯= 其中L ——钻井总长，m
1Q '——夏季向土壤排放的热量，kW
q ——夏季单位井深换热量，W/m ，根据类似工程和理论计算本项目取为58W/m
由上式计算得钻井长度L=5552m （即有效钻井总长度）。
钻井直径110mm ，考虑由于基岩钻井费用费用高，和埋管打井区域场地面积是否足够，故设计深度定为100m ，共需设钻井56个，钻井间距为4.5m ×4.5m 。
地埋管采用高密度聚乙烯管，内径为26mm ，外径为32mm ，管内设计流速为0.6m/s 。
2、系统运行模式：
a ．地源热泵三联供系统制冷+热水运行：机组把室内空气中的热量吸收，实现室内制冷的目的。
同是利用机组制冷时排放的全部热量加热生活热水，产热水完全免费。
b ．地源热泵三联供系统采暖供热+热水运行：机组优先制取热水，即在把土壤中的热量吸后，机组先加热热水，在热水满足要求后再释放到室内，实现采暖的效果。
c．地源热泵三联供系统制热水运行：机组把土壤中的热量吸收后，通过换热器加热日常所用的生活热水。
d．地源热泵三联供系统制冷运行：机组把室内空气中的热量吸收后，通过机组释放到地下土壤中，实现室内制冷的效果。
e．系统运行技术指标
地源能（土壤、地下水）温度：11～30℃
制冷温度：7～12℃
制热温度：40℃～45℃（采暖）、>55℃（热水）
制冷、制热效率：>4.2
3.4．经济分析：
初投资比较：机组初投资增加打井费用比传统冷水机组有所增加；但省去冷却水塔、锅炉和锅炉房以及无入网费（天燃气、城市热力网）；无储油安全费。
运行费用比较：夏季制冷时节约费用20%以上；同时夏季具有热回收，可免费提供卫生热水；冬季制热时，运转费用相当于燃气、燃油锅炉的50%左右；全年运行费用节约40%左右。
