地源热泵介绍
地源热泵工作原理及分类
地源热泵工作原理及分类地源热泵是一种利用地表或地下水体的热能进行空调和供暖的环保节能设备。
它通过地热能的吸收和释放，实现了热能的转移和利用。
本文将详细介绍地源热泵的工作原理及其分类。
一、地源热泵的工作原理地源热泵的工作原理基于热力学的基本规律，即热量自高温区流向低温区。
地源热泵系统主要由地热能源回收系统、热泵机组和室内热交换系统组成。
1. 地热能源回收系统：地源热泵通过地热能源回收系统，将地表或地下水体中的热能吸收到系统中。
这通常通过埋设在地下的地热能源回收器（地热井或水井）来实现。
地热能源回收器通过与地下的热媒流体接触，吸收地下热能并将其传递给热泵机组。
2. 热泵机组：热泵机组是地源热泵系统的核心部件，它通过循环工质的压缩和膨胀过程，实现热能的转移和利用。
热泵机组通常包括压缩机、膨胀阀、冷凝器和蒸发器等组件。
当地热能源回收器中的热媒流体经过蒸发器时，由于低温低压的环境，热媒流体会蒸发吸热。
蒸发后的热媒流体经过压缩机的压缩，温度和压力升高，然后进入冷凝器。
在冷凝器中，热媒流体释放出热量给室内或室外环境，冷凝为液体。
液体热媒流体经过膨胀阀降压后，重新进入蒸发器，循环往复。
3. 室内热交换系统：室内热交换系统用于将热泵机组释放的热量传递给室内空气或供暖系统。
它通常包括室内换热器、风扇和管道等组件。
当热泵机组释放的热量经过室内换热器时，室内空气通过风扇的循环，与换热器接触，实现热量的传递和分配。
二、地源热泵的分类根据地热能源的不同获取方式和利用方式，地源热泵可以分为垂直地源热泵和水源热泵两种主要类型。
1. 垂直地源热泵：垂直地源热泵是通过埋设在地下的垂直地热能源回收器来获取地热能源的。
这种方式适用于地下空间有限的情况，如城市建筑群、高层建筑等。
垂直地热能源回收器一般采用地热井的形式，通过井筒将热媒流体引入地下，与地下的热能进行交换。
2. 水源热泵：水源热泵是通过水体中的热能来获取地热能源的。
这种方式适用于有水体资源的地区，如湖泊、河流等。
地源热泵简介
地源热泵简介地源热泵中文名称：地源热泵英文名称：ground-source heat pump定义：把地面做低温热源的热泵，即从地面土壤中吸热来取暖的循环设备。
1.地源热泵介绍地源热泵是利用地球表面浅层水源（如地下水、河流和湖泊）和土壤源中吸收的太阳能和地热能，并采用热泵原理，既可供热又可制冷的高效节能空调系统。
地源热泵通过输入少量的高品位能源（如电能），实现低温位热能向高温位转移。
地能分别在冬季作为热泵供暖的热源和夏季空调的冷源，即在冬季，把地能中的热量“取”出来，提高温度后，供给室内采暖；夏季，把室内的热量取出来，释放到地下去。
通常地源热泵消耗1kW的能量，用户可以得到4kW以上的热量或冷量。
目前，地源热泵已成功利用地下水、江河湖水、水库水、海水、城市中水、工业尾水、坑道水等各类水资源以及土壤源作为水源热泵的冷热源：2.地源热泵形式水源/地源热泵有开式和闭式两种。
①开式系统：是直接利用水源进行热量传递的热泵系统。
该系统需配备防砂堵，防结垢、水质净化等装置。
②闭式系统：是在深埋于地下的封闭塑料管内，注入防冻液，通过换热器与水或土壤交换能量的封闭系统。
闭式系统不受地下水位、水质等因素影响。
1、垂直埋管--深层土壤垂直埋管可获取地下深层土壤的热量。
垂直埋管通常安装在地下50-150米深处，一组或多组管与热泵机组相连，封闭的塑料管内的防冻液将热能传送给热泵，然后由热泵转化为建筑物所需的暖气和热水。
垂直埋管是地源热泵系统的主要方式，得到各个国家的政府部门大力支持。
2、水平埋管--大地表层在地下2米深处水平放置塑料管，塑料管内注满防冻的液体，并与热泵相连。
水平埋管占地面积大，土方开挖量大，而且地下换热器受地表气候变化的影响。
3、地表水江、河、湖、海的水以及深井水统称地表水。
地源热泵可以从地表水中提取热量或冷量，达到制热或制冷的目的。
利用地表水的热泵系统造价低，运行效率高，但受地理位置（如江河湖海）和国家政策（如取深井水）的限制。
地源热泵的概念
地源热泵的概念地源热泵是一种利用地热能实现供暖、制冷和热水供应的环境友好型设备。
它利用地下地热能源，通过地源热泵系统将地下的热能提取到地面上，然后将低温热能转化为高温热能，为建筑物内的供暖、制冷和热水提供能源。
地源热泵系统由地热换热器、热泵主机、水泵、蓄水池等组成。
地热换热器一般埋设在地下1.5-2米深的地下，换热器外部通过与地下热交换的方式将地下的低温热能传递给热泵主机。
热泵主机中的制冷剂在蒸发器中蒸发，吸收地下的低温热能并将其转化为制冷介质的低温低压气体。
这些低温低压气体通过压缩机被压缩成高温高压气体，然后通过换热器将其释放出去。
高温高压气体在冷凝器中冷凝成高温高压液体，并释放出高温热量。
这热量被传递到建筑物内的供暖系统或热水系统中，并为室内提供热量。
压力调节器将高温高压液体的压力调节到适当的值，并通过膨胀阀降低其温度和压力，以便重新进入蒸发器。
地源热泵系统的使用具有多种优点。
首先，它具有高效节能的特点。
地热能源在地下循环利用，不会消耗和浪费能源。
其次，地源热泵系统的运行成本相对较低。
虽然初始投资较高，但是由于其高效的能源利用率，长期来看，其运行成本是较低的。
再次，地源热泵系统具有环境友好的特点。
它不使用燃料燃烧，不产生废气和废渣，减少了对环境的污染。
此外，地源热泵系统还可以实现冷暖两用，既可以供暖，也可以制冷，满足不同季节的需求。
最后，地源热泵系统使用寿命较长，可达20-30年。
然而，地源热泵系统也存在一些挑战和限制。
首先，地源热泵系统的安装需要占用一定的土地面积。
其次，地下换热器的安装需要进行地下工作，需要考虑到地下管道的布置和地下结构的支撑。
再次，地热反射率和土壤导热性对系统的整体效率有一定的影响，不同地区的地热资源差异也会导致地源热泵系统的效果不同。
此外，地源热泵系统在寒冷地区需要考虑冬季地下热交换器的结冰问题。
地源热泵作为一种环保、高效的能源利用方式，具有广阔的应用前景。
它可以在住宅、商业建筑、学校、医院等各类建筑物中应用。
地源热泵 基础知识
地源热泵基础知识一、地源热泵系统原理地源热泵是利用地下浅层地热资源的低品位能源，通过热泵技术获取可供空调使用的冷热水的空调系统。
地源热泵是一个广泛的概念，根据地热的利用方式，分为水源热泵和土壤源热泵。
二者不同之处是：水源热泵直接利用水作为热源，土壤源热泵需要通过换热器从土壤中获取能量。
地源热泵空调系统通常由地源热泵机组、地热能换热系统、建筑物内系统组成。
地源热泵机组与常用的水冷式冷水机组的工作原理基本相同，仅水源部分的温度有所差别。
此外，地源热泵冷热工况的转换，一般是通过机组以外管道阀门的切换来实现的。
地埋管换热器是地源热泵的重要组成部分。
垂直地埋管方式，是在垂直钻孔内埋置U型换热管道，然后由水平管将U型管并联成系统，水从管道内流过并与土壤换热。
垂直地埋管方式的主要特点是运行比较稳定和可靠。
还有一种是水平地埋管方式。
二、地源热泵系统工作原理地源热泵技术是利用浅层常温土壤或地下水的能量作为能源的新型热泵技术。
该技术可以同时供暖和制冷，并且能够提供生活热水。
利用水与地能（地下水、土壤或地表水）进行冷热交换来作为水源热泵的冷热源，冬季把地能中的热量“取”出来，供给室内采暖，此时地能为“热源”；夏季把室内热量取出来，释放到地下水、土壤或地表水中，此时地能为“冷源”。
地源热泵系统冬季代替锅炉从土壤中取出热量，以３０～４０℃左右的热风向建筑物供暖，夏季代替普通空调向土壤排热，以１０～１７℃左右的冷风形式给建筑物制冷。
地源热泵技术节能效果显著，消耗１ｋＷ的能量，用户可以得到４ｋＷ以上的热量或冷量。
它不向外界排放任何废气、废水、废渣，是一种的理想的“绿色技术”。
从能源角度来说，它是一种用之不尽的可再生能源。
三、地源热泵的分类及其各自特点地源热泵在国内也被称为地热泵。
根据利用地热源的种类和方式不同可以分为以下３类：土壤源热泵或称土壤耦合热泵（GCHP）、地下水热泵（GWHP）、地表水热泵（SWHP）。
（一）土壤源热泵土壤源热泵以大地作为热源和热汇，热泵的换热器埋于地下，与大地进行冷热交换。

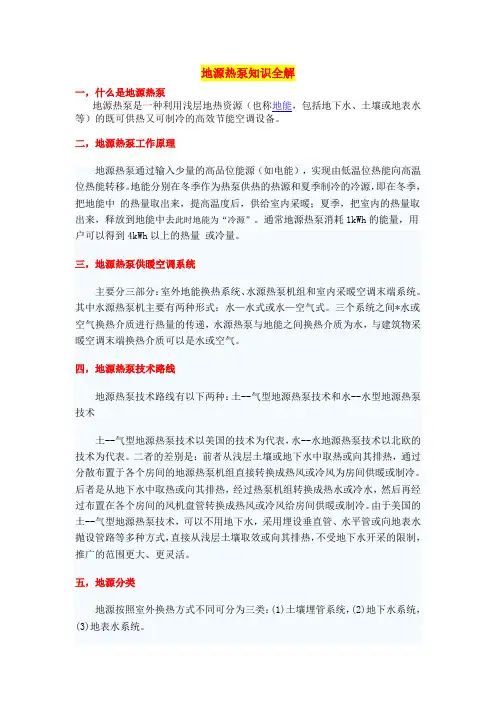

地源热泵知识
地源热泵知识全解一，什么是地源热泵地源热泵是一种利用浅层地热资源（也称地能，包括地下水、土壤或地表水等）的既可供热又可制冷的高效节能空调设备。
二，地源热泵工作原理地源热泵通过输入少量的高品位能源（如电能），实现由低温位热能向高温位热能转移。
地能分别在冬季作为热泵供热的热源和夏季制冷的冷源，即在冬季，把地能中的热量取出来，提高温度后，供给室内采暖；夏季，把室内的热量取出来，释放到地能中去此时地能为“冷源”。
通常地源热泵消耗1kWh的能量，用户可以得到4kWh以上的热量或冷量。
三，地源热泵供暖空调系统主要分三部分：室外地能换热系统、水源热泵机组和室内采暖空调末端系统。
其中水源热泵机主要有两种形式：水—水式或水—空气式。
三个系统之间*水或空气换热介质进行热量的传递，水源热泵与地能之间换热介质为水，与建筑物采暖空调末端换热介质可以是水或空气。
四，地源热泵技术路线地源热泵技术路线有以下两种：土--气型地源热泵技术和水--水型地源热泵技术土--气型地源热泵技术以美国的技术为代表，水--水地源热泵技术以北欧的技术为代表。
二者的差别是：前者从浅层土壤或地下水中取热或向其排热，通过分散布置于各个房间的地源热泵机组直接转换成热风或冷风为房间供暖或制冷。
后者是从地下水中取热或向其排热，经过热泵机组转换成热水或冷水，然后再经过布置在各个房间的风机盘管转换成热风或冷风给房间供暖或制冷。
由于美国的土--气型地源热泵技术，可以不用地下水，采用埋设垂直管、水平管或向地表水抛设管路等多种方式，直接从浅层土壤取效或向其排热，不受地下水开采的限制，推广的范围更大、更灵活。
五，地源分类地源按照室外换热方式不同可分为三类：(1)土壤埋管系统，(2)地下水系统，(3)地表水系统。
根据循环水是否为密闭系统，地源又可分为闭环和开环系统。
闭环系统如埋盘管方式（垂直埋管或水平埋管），地表水安置换热器方式。
开环系统如抽取地下水或地表水方式。
此外，还有一种“直接膨胀式”，它不象上述系统那样采用中间介质水来传递热量，而是直接将热泵的一个换热器（蒸发器）埋入地下进行换热。
地源热泵系统简介
地源热泵系统简介一、地源热泵原理地源热泵系统是一种由双管路水系统连接起建筑物中的所有地源热泵机组而构成的封闭环路的中央空调系统。
冬季，地源热泵系统通过埋在地下的封闭管道（称为环路）从大地收集自然界的热量，而后由环路中的循环水把热量带到室内。
再由装在室内的地源热泵系统驱动的压缩机和热交换器把大地的能量集中，并以较高的温度释放到室内。
在夏季，此运行程序则相反，地源热泵系统将从室内抽出的多余热量排入环路而为大地所吸收，使房屋得到供冷。
尤如电冰箱那样，从冰箱内部抽出热量并将它排出箱外使箱内保持低温。
循环水泵地源热泵机组地下埋管图2地源热泵系统图地源热泵机组优点高效节能性夏季高温差的散热和冬季低温差的取热，使得地源热泵系统换热效率很高。
因此在产生同样热量或冷量时，只需小功率的压缩机就可实现，而且冬季运行不需要任何辅助热源和除霜，大大地减少电能消耗和除霜的损失，从而达到节能的目的，其耗能仅为普通中央空调加锅炉系统的50%-60%。
地源热泵技术在很大程度上为国家节省能源，缓解电荒，同时也为用户节省了大量的运行费用。
下面是北京一项目中，提供的各种采暖制冷费用比较：从下面两个分析图中可以看出，与其它供暖制冷产品相比，地源热泵技术运行费用是最便宜的一种，很大程度地为最终使用户节约运行费用，也保证安全，健康。
一个采暖季（北京为125天）各种采暖方式的采暖费用比较表0.005.0010.0015.0020.0025.0030.0035.0040.00地源热泵电缆地板采暖天燃气集中供暖壁挂炉电热膜系列1一个制冷季（北京为90天）各种制冷方式的费用（元/m2）比较表0.005.0010.0015.0020.00地源热泵家用空调中央空调直燃机系列1● 环保、零污染地源热泵系统高效节能的优点，决定了它的运行费用低。
维修量极少，折旧费和维修费也都大大地低于传统空调。
据专家预测，在未来50年，世界将释放160亿吨CO2，对人们的健康和自然环境形成直接的影响。
地源热泵
地源热泵什么是地源热泵地源热泵是一种利用浅层和深层的大地能量，包括土壤、地下水、地表水等天然能源作为冬季热源和夏季冷源，然后再由热泵机组向建筑物供冷供热的系统，是一种利用可再生能源的既可供暖又可制冷的新型中央空调系统。
地源热泵的组成地源热泵供暖空调系统主要分三部分:室外地能换热系统、地源热泵机组和室内采暖空调末端系统。
其中地源热泵机主要有两种形式:水-水式或水-空气式。
三个系统之间靠水或空气换热介质进行热量的传递，地源热泵与地能之间换热介质为水，与建筑物采暖空调末端换热介质可以是水或空气。
地源热泵热源地源热泵已成功利用地下水、江河湖水、水库水、海水、城市中水、工业尾水、坑道水等各类水资源以及土壤源作为地源热泵的冷、热源。
地源热泵系统原理在自然界中，水总是由高处流向低处，热量也总是从高温传向低温。
人们可以用水泵把水从低处抽到高处，实现水由低处向高处流动，热泵同样可以把热量从低温传递到高温。
所以热泵实质上是一种热量提升装置，工作时它本身消耗很少一部分电能，却能从环境介质(水、空气、土壤等)中提取4-7倍于电能的装置，提升温度进行利用，这也是热泵节能的原因。
地源热泵是热泵的一种，是以大地或水为冷热源对建筑物进行冬暖夏凉的空调技术，地源热泵只是在大地和室内之间"转移"能量。
利用极小的电力来维持室内所需要的温度。
在冬天，1千瓦的电力，将土壤或水源中4-5千瓦的热量送入室内。
在夏天，过程相反，室内的热量被热泵转移到土壤或水中，使室内得到凉爽的空气。
而地下获得的能量将在冬季得到利用。
如此周而复始，将建筑空间和大自然联成一体。
以最小的低价获取了最舒适的生活环境。
地源热泵工作原理及分类
地源热泵工作原理及分类地源热泵是一种利用地下热能进行热量转移的设备，它能够实现供暖、制冷和热水供应。
地源热泵系统由地热换热器、热泵机组、热水储存装置和控制系统组成。
下面将详细介绍地源热泵的工作原理及分类。
一、地源热泵的工作原理地源热泵利用地下热能进行热量转移，其工作原理基于热力学的基本原理。
地下温度相对稳定，一般在10℃到25℃之间，比空气温度更适合热泵的工作。
地源热泵的工作原理如下：1. 地热换热器：地热换热器是地源热泵系统中的关键组件，它通过埋设在地下的地源回路与地下热能进行热量交换。
地热换热器一般有水平埋管和垂直埋管两种形式。
水平埋管是将管道埋设在地下，通过管道与地下热能进行热量交换。
垂直埋管是将管道垂直埋设在地下，通过管道与地下热能进行热量交换。
2. 热泵机组：热泵机组是地源热泵系统中的核心部分，它包括压缩机、膨胀阀、冷凝器和蒸发器。
热泵机组的工作过程如下：首先，压缩机将低温低压的制冷剂吸入，然后通过压缩提高其温度和压力，进而将高温高压的制冷剂送入冷凝器。
在冷凝器中，制冷剂释放热量并冷却，然后通过膨胀阀降低温度和压力，进入蒸发器。
在蒸发器中，制冷剂吸收地热换热器中的热量，从而实现热量转移。
3. 热水储存装置：热水储存装置用于存储地源热泵系统产生的热水，以满足供热和热水供应的需求。
热水储存装置一般包括水箱和相应的管道连接。
4. 控制系统：控制系统用于监测和控制地源热泵系统的运行状态，包括温度、压力和流量等参数的监测和调节。
二、地源热泵的分类根据地热换热器的不同形式，地源热泵可以分为水平埋管地源热泵和垂直埋管地源热泵两种类型。
1. 水平埋管地源热泵：水平埋管地源热泵是将地热换热器的管道水平埋设在地下，通过与地下热能进行热量交换来实现热泵的工作。
水平埋管地源热泵适用于土地面积较大的场所，如农田、公园等。
它的优点是安装方便、成本较低，但需要较大的土地面积。
2. 垂直埋管地源热泵：垂直埋管地源热泵是将地热换热器的管道垂直埋设在地下，通过与地下热能进行热量交换来实现热泵的工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
螺旋埋管桩基的力学试验
技术领先 服务至上
螺旋埋管能量桩的工程应用
技术领先 服务至上
桩基螺旋埋管地热换热器设计计算软件
能量桩地源热泵系统示范工程
技术领先 服务至上
螺旋管在钢筋 笼内的安装
浇灌混凝土后带螺旋管的桩基
技术领先 服务至上
地源热泵复合系统
技术领先 服务至上
地源热泵复合系统是在常规的地源热泵系
1 钻孔外的传热模型
线热源模型 有限长线热源模型
2 钻孔内的传热模型
一维模型，二维模型 准三维模型
3 有地下水渗流的传热模型 4 叠加原理
空间的叠加：多个钻孔间的相互作用 时间的叠加：变负荷和间断工作
2、钻孔内的热阻：横截面图
串联：
1-2-3-4 1-3-2-4 1-2-4-3
并联：
1-2，3-4 1-3，2-4
➢ 冷暖兼用：均衡用电负荷， 节省建筑空间；
➢ 美观：无室外机，不影响建 筑外观
地源热泵空调系统的限制条件
技术领先 服务至上
➢ 初投资较高（地埋管换热器） ➢ 需要有一定的土地设置地埋管换热器 ➢ 关于冷热负荷平衡的考虑
地源热泵与地面（辐射）供暖
技术领先 服务至上
优点： 地面供暖要求供水温度低，热泵效率高 系统造价低
8
0.1980
0.2100
10
10
Z=z/r 0
Z=z/r 0
Z=z/r 0
12
14
Fo=0.2
B=1.0
H1=2.0
16
H2=12.0
m=10
18 -3 -2 -1 0 1 2 3
R=r/r 0
Finite ring-coil source model
12
Fo=1.0
14
B=1.0
H1=2.0
16
技术领先 服务至上
• 地下水热泵效率较高，初投资较 省，但受地下水资源限制
• 地源热泵不利用地下水，适应性 更广
不同型式的地源热泵
技术领先 服务至上
地源热泵空调系统的突出优点
技术领先 服务至上
➢ 节能：性能系数较高，节省 运行费用25～50％；
➢ 环保：废除锅炉房，不向室 外排热，不用地下水；
➢ 可持续发展：热量冬取夏蓄， 利用可再生能源；
缺点： 不太适合用于供冷 引起系统全年冷热负荷不平衡的问题
集中或分散的地源热泵系统
中央空调系统：
技术领先 服务至上
集中的机房/地埋管换热器/热泵机组，分散的空调 末端。
水环系统：
集中的地埋管换热器,分散的热泵机组。 造价较高，用户独立控制，有利于计量和行为节能。
地埋管地源热泵系统的技术集成
技术领先 服务至上
➢ 地埋管换热器的传热理论及设计软件 ➢ 岩土热物性测试技术 ➢ 地埋管换热器的施工技术 ➢ 高性能钻孔回填材料 ➢ 地源热泵复合系统的设计和运行控制 ➢ “能量桩”技术：桩基螺旋埋管地热换
热器
技术领先 服务至上
a 单U型埋管
b 双U型埋管
图1 竖直U型埋管地热换热器示意图
地热换热器的传热模型
技术领先 服务至上
H2=12.0 m=10
18
-3 -2 -1 0 1 2 3
R=r/r 0
Finite ring-coil source model
12
Fo=5.0
14
B=1.0
H1=2.0
16
H2=12.0
m=10
18
-3 -2 -1 0 1 2 3
R=r/r 0
Finite ring-coil source model
地埋管地源热泵系统的设计要点
技术领先 服务至上
3. 根据建筑的峰值负荷或地埋管换热器承担的峰值负荷， 确定热泵主机的额定负荷，有选定的热泵主机也就确定了 地埋管换热器的总流量。总流量除以设计钻孔数就确定了 每个钻孔的设计流量。选择U型管形式和的直径，得到国 内额定流速。校核这一流速，应在0.4--0.6 m/s之间为宜 。注意这个流速不是在设计时预先选定的。
0
1.000E-4
2
0.005630
0.01130
4
0.01350
0.02000
0.02500
6
0.03000
0.03500
8
0.04000
10
Dimensionless temperature rise r,f
0
1.000E-4
0.01250
2
0.02500
0.03750
0.05000
4
0.06250
6. 适宜的钻孔深度通常为 60-150 m。较深的钻 孔可以减少用地，但常常受制于地质条件对钻孔 成本的影响。
技术领先 服务至上
地源热泵供热空调系统 应用实例
济南西区建设指挥部办公楼 地源热泵机房
技术领先 服务至上
北京山水文园施工现场 2006
技术领先 服务至上
青岛卓越地产蔚蓝群岛项目施工现场
4. 在长江流域，以至于华北的寒冷地区，我们的经验是尽 量不用防冻液。采用防冻液会降低机组在冬夏工况下的效 率，同时也带来腐蚀、对环境的影响等复杂的问题。
地埋管地源热泵系统的设计要点
技术领先 服务至上
5. 地埋管换热器钻孔间距越大对提高换热效率和 减轻冷（热）累积的影响越有利。但在我国应用 地埋管地源热泵系统的最大限制条件常常是埋设 地埋管换热器的用地有限。因此，在我国通常选 择钻孔间距为 4-5 m，较国外的标准小。
技术领先 服务至上
无限大介质中 线热源的温度场
技术领先 服务至上
a 无渗流
b 有渗流
有地下水渗流时 地热换热器中的温度场
技术领先 服务至上
深层岩土热物性测试技术
.
技术领先 服务至上
岩土热物性测试仪
地埋管换热器施工技术与设备
技术领先 服务至上
与建筑桩基础结合的地源热泵系统
技术领先 服务至上
•节省地埋 管换热器的 钻孔费用
技术领先 服务至上
热泵种类与应用
热泵技术
技术领先 服务至上
空气源热泵
地源热泵
地下水源热泵
地表水源热泵 （包括污水/海水源）
地埋管地源热泵
空气源热泵 还是 地源热泵？ 技术领先 服务至上
空气源热泵受环境温度的影响， 效率较低 除霜问题 空气源热泵初投资较低 空气源不受现场施工条件影响
地下水源热泵 还是 地埋管地源热泵？
a 水池
b 含水层
技术领先 服务至上
太阳能与地源热泵结合的 季节性蓄热系统
太阳能集热器
M
储水箱1 电加热器
储水箱2
蓄热地埋管
平衡阀
M
P
M
热水用户
热泵机组
P M
用户侧集分水器
技术领先 服务至上
地埋管换热器 平衡阀
P M
膨胀水箱 软水箱 补水 软化水装置
利用工业余/废热的热泵技术
技术领先 服务至上
利用工业废热的热泵和季节性蓄 热系统
地埋管水环热泵复合系统组成图
地源热泵与太阳能结合 的复合新能源系统
技术领先 服务至上
季节性蓄热技术
解决地源热泵系统全年冷热负荷不 平衡问题
解决利用太阳能供热和空调的问题
季节性蓄热技术
技术领先 服务至上
蓄热水箱（池） 地下滞水层蓄热 地埋管换热器（地下岩土蓄热） 其他技术（相变材料、化学能蓄热）
蓄热水池与地下滞水层蓄热
•节省地埋 管换热器的 占地面积
带桩基螺旋管地热换热器的地源热泵系统示意图
上海中心采用桩基埋管地源热泵技术
技术领先 服务至上
“能量桩”埋管方式
技术领先 服务至上
(a)单U型 (b)并联双U型 (c)串联W型 (d)螺旋型
螺旋埋管换热器的温度响应（线圈模型）
技术领先 服务至上
Dimensionless temperature rise r,f
技术领先 服务至上
ห้องสมุดไป่ตู้
地源热泵的应用前景广阔
政府政策支持 具有应用地源热泵技术的广阔 市场与条件 技术本身的优势：节能，环保 可借鉴国外先进技术和经验 可借鉴空气源热泵和水源热泵 的经验和技术
技术领先 服务至上
谢 谢！
技术领先 服务至上
技术交流
技术领先 服务至上
地源热泵技术及其应用
概要
1．地埋管地源热泵的原理和适用条件 2．地埋管地源热泵系统的技术集成 3．地源热泵新技术开发 4. 地源热泵系统设计要点
技术领先 服务至上
热泵与建筑空调
什么是热泵？
能应用冷凝器排 出的热量进行供热 的制冷系统。
热泵和制冷机的 工作原理是完全相
同的。
统以外增加辅助的散热（冷却塔）/加热 （太阳能-地源热泵复合系统）装置
解决全年冷热负荷不平衡的问题 解决设置地埋管换热器土地不足 降低系统的初投资
地源热泵复合系统（冷却塔） 的设计和运行控制
技术领先 服务至上
1.热泵机组 2.环路水温控制器 3. 热交换器 4. 温控阀 5. 锅炉 6.锅炉 7. 循环水泵 8.地埋管换热器 9.冷却塔 10.喷淋泵 11.冷却塔通风机
0.07500
6
0.08100
0.08500
0.09000
8
0.09400
0.1000
Dimensionless temperature rise r,f
0
1.000E-4
0.02000
2
0.04500
0.07000
0.09500
4
0.1200
0.1450
0.1700
