边坡工程变形监测技术方案
边坡工程变形监测技术方案1. 前言边坡工程是指地质灾害治理中对山体崩塌、滑坡等地质灾害进行防治的工程性措施。
边坡工程在进行构筑时，需要对边坡的变形进行监测，以保障工程的安全性和稳定性。
因此，边坡工程变形监测技术方案十分重要。
本文将对边坡工程变形监测技术方案进行详细阐述，旨在为边坡工程变形监测提供技术支持。
2. 边坡工程变形监测概述边坡工程变形监测是指通过一定的技术手段对边坡的变形情况进行实时或定期监测，以及时发现并处理边坡工程的问题，确保边坡工程的安全性和稳定性。
一般来说，边坡工程变形监测包括以下几个方面的内容：（1）水平位移监测：对边坡工程水平方向的位移进行监测，及时发现边坡的侧向位移情况。
（2）垂直位移监测：对边坡工程垂直方向的位移进行监测，及时发现边坡的垂直位移情况。
（3）变形速率监测：对边坡工程的变形速率进行监测，了解边坡变形的速度情况。
（4）裂缝监测：对边坡工程的裂缝进行监测，及时发现并处理边坡的裂缝问题。
3. 边坡工程变形监测技术方案在边坡工程变形监测中，常用的技术方案包括全站仪监测技术、GPS监测技术、遥感监测技术、振动监测技术等。
下面将分别对这些技术方案进行详细介绍。
（1）全站仪监测技术全站仪是一种测量仪器，可以测量水平角、垂直角和斜距，适用于边坡工程的水平位移和垂直位移监测。
全站仪监测技术的具体操作步骤如下：① 设置全站仪：首先在测量点附近设置好全站仪，进行水平校准和垂直校准。
② 观测目标：使用全站仪对边坡工程的监测点进行观测，记录下水平角、垂直角和斜距。
③ 数据处理：将观测到的数据进行处理，得到边坡工程的水平位移和垂直位移情况。
全站仪监测技术能够实现边坡工程的实时监测，具有响应速度快、准确度高、数据处理简便等优点。
（2）GPS监测技术全球卫星定位系统（GPS）是一种通过卫星信号进行位置测量的技术，适用于边坡工程的水平位移监测。
GPS监测技术的具体操作步骤如下：① 设置GPS测量点：在边坡工程的监测点附近设置好GPS测量点，确保能够接收到卫星信号。
基坑变形监测工程方案
基坑变形监测工程方案一、监测的内容基坑变形监测的内容主要包括基坑周边的地表沉降、基坑支护结构的变形、地下水位的变化和基坑周边建筑物的变形等。
在监测时需要对这些内容进行全面的监测，以及对监测数据进行分析和评估，发现问题及时采取应对措施。
1. 地表沉降监测地表沉降可以通过水准仪、全站仪或GPS进行监测。
监测站点应根据基坑的布置情况，合理设置在基坑周边并延伸至一定范围的地表上。
监测的频次应根据基坑施工工况和地质情况进行调整，以保证监测的准确性和及时性。
2. 基坑支护结构的变形监测基坑支护结构主要包括钢支撑、深基坑墙、桩墙等结构，在施工过程中容易发生变形。
可以通过支撑位移仪、变形测斜仪、钢筋应变计等仪器设备进行监测。
3. 地下水位的变化监测地下水位的变化会直接影响基坑的稳定性，因此需要对地下水位进行监测。
监测可以采用水位计、水压计等仪器设备，实时监测地下水位的变化情况。
4. 基坑周边建筑物的变形监测基坑施工可能会对周边建筑物造成影响，因此需要对周边建筑物的变形进行监测。
可以使用倾斜仪、位移计等仪器设备进行监测。
二、监测方法基坑变形监测的方法主要包括传统监测方法和新技术监测方法。
传统监测方法主要包括水准测量、测斜测量、倾斜测量、测量等方法；新技术监测方法主要包括全站仪测量、GPS 监测、激光扫描监测、遥感监测等方法。
在实际监测中需要根据基坑的特点和地质情况选择合适的监测方法。
三、监测仪器设备基坑变形监测需要使用一系列仪器设备进行监测，包括水准仪、全站仪、GPS、支撑位移仪、变形测斜仪、水位计、水压计、倾斜仪、位移计等仪器设备。
在选用仪器设备时需要考虑其精度、稳定性和可靠性，并且需要对仪器设备进行定期校准和维护。
四、监测周期基坑变形监测的周期需要根据基坑的施工工况和地质情况进行合理设置。
一般来说，基坑变形监测的周期应该是连续不断的，并且需要根据监测数据的变化情况进行调整监测周期。
五、实施方案基坑变形监测的实施方案主要包括监测方案的制定、监测点的设置、监测数据的处理和分析以及监测报告的编制等内容。
桥梁工程变形监测方案
桥梁工程变形监测方案一、引言桥梁是现代城市重要的交通基础设施，其结构的稳定性和安全性对于保障交通运输的顺利进行起着至关重要的作用。
然而，桥梁在长期使用过程中，由于自身的疲劳、老化以及外部荷载的作用，往往会引起一定程度的变形，严重的甚至导致桥梁结构失稳和倒塌。
因此，为了及时发现和解决桥梁中存在的变形问题，必须进行有效的变形监测。
二、变形监测技术目前，桥梁变形监测主要采用以下几种技术：激光测距仪监测技术、红外线测温技术、GPS技术、网络监测技术和传感器监测技术。
1.激光测距仪监测技术：该技术通过激光测距仪对桥梁各个部位进行扫描，并根据扫描数据计算出相应部位的变形情况。
这种技术的优点是测量精度高，可以实时监测桥梁的变形情况，缺点是设备成本较高。
2.红外线测温技术：该技术利用红外线测温仪对桥梁结构进行扫描，通过测量不同部位的温度差异来判断桥梁的变形情况。
这种技术的优点是设备成本较低，操作简单，适用范围广，缺点是测量精度相对较低。
3.GPS技术：该技术通过GPS接收器对桥梁的位置进行定位，并通过多次测量来判断桥梁结构的变形情况。
这种技术的优点是测量范围广，可以在大范围内进行监测，缺点是精度相对较差。
4.网络监测技术：该技术通过在桥梁结构上设置传感器，实时监测桥梁各个部位的变形情况，并将监测数据通过网络传输到监测中心进行分析。
这种技术的优点是实时监测能力强，缺点是设备成本较高。
5.传感器监测技术：该技术通过在桥梁结构上设置传感器来实时监测桥梁的变形情况。
传感器可以根据需要选择不同类型，如应变传感器、挠度传感器等。
这种技术的优点是监测范围广，精度高，缺点是设备成本较高。
根据以上介绍的变形监测技术，可以综合使用多种技术来监测桥梁的变形情况，以提高监测的准确度和实时性。
具体的监测方案如下：1.在桥梁结构的不同部位设置合适的监测仪器，如激光测距仪、红外线测温仪、GPS接收器和传感器。
2.选择合适的监测时间间隔，对桥梁进行定期或不定期的监测，以及时发现和解决桥梁的变形问题。

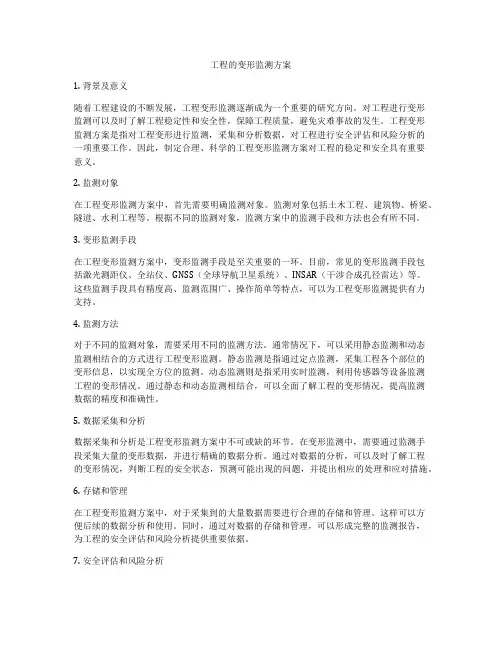

工程的变形监测方案
工程的变形监测方案1. 背景及意义随着工程建设的不断发展，工程变形监测逐渐成为一个重要的研究方向。
对工程进行变形监测可以及时了解工程稳定性和安全性，保障工程质量，避免灾难事故的发生。
工程变形监测方案是指对工程变形进行监测，采集和分析数据，对工程进行安全评估和风险分析的一项重要工作。
因此，制定合理、科学的工程变形监测方案对工程的稳定和安全具有重要意义。
2. 监测对象在工程变形监测方案中，首先需要明确监测对象。
监测对象包括土木工程、建筑物、桥梁、隧道、水利工程等。
根据不同的监测对象，监测方案中的监测手段和方法也会有所不同。
3. 变形监测手段在工程变形监测方案中，变形监测手段是至关重要的一环。
目前，常见的变形监测手段包括激光测距仪、全站仪、GNSS（全球导航卫星系统）、INSAR（干涉合成孔径雷达）等。
这些监测手段具有精度高、监测范围广、操作简单等特点，可以为工程变形监测提供有力支持。
4. 监测方法对于不同的监测对象，需要采用不同的监测方法。
通常情况下，可以采用静态监测和动态监测相结合的方式进行工程变形监测。
静态监测是指通过定点监测，采集工程各个部位的变形信息，以实现全方位的监测。
动态监测则是指采用实时监测，利用传感器等设备监测工程的变形情况。
通过静态和动态监测相结合，可以全面了解工程的变形情况，提高监测数据的精度和准确性。
5. 数据采集和分析数据采集和分析是工程变形监测方案中不可或缺的环节。
在变形监测中，需要通过监测手段采集大量的变形数据，并进行精确的数据分析。
通过对数据的分析，可以及时了解工程的变形情况，判断工程的安全状态，预测可能出现的问题，并提出相应的处理和应对措施。
6. 存储和管理在工程变形监测方案中，对于采集到的大量数据需要进行合理的存储和管理。
这样可以方便后续的数据分析和使用。
同时，通过对数据的存储和管理，可以形成完整的监测报告，为工程的安全评估和风险分析提供重要依据。
7. 安全评估和风险分析在工程变形监测方案中，安全评估和风险分析是至关重要的一环。

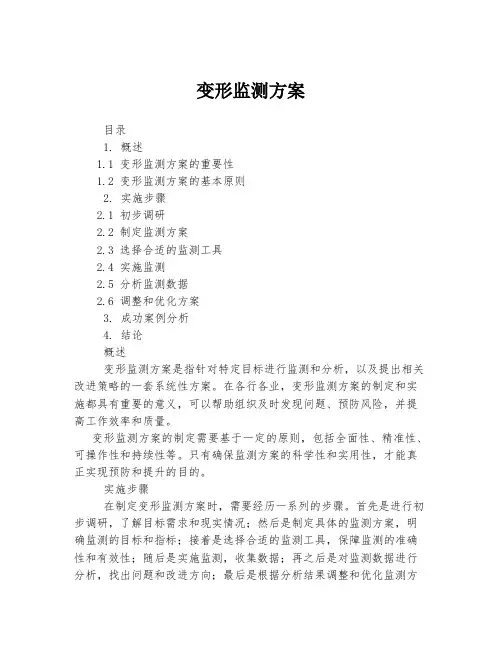

变形监测方案
变形监测方案
目录
1. 概述
1.1 变形监测方案的重要性
1.2 变形监测方案的基本原则
2. 实施步骤
2.1 初步调研
2.2 制定监测方案
2.3 选择合适的监测工具
2.4 实施监测
2.5 分析监测数据
2.6 调整和优化方案
3. 成功案例分析
4. 结论
概述
变形监测方案是指针对特定目标进行监测和分析，以及提出相关改进策略的一套系统性方案。
在各行各业，变形监测方案的制定和实施都具有重要的意义，可以帮助组织及时发现问题、预防风险，并提高工作效率和质量。
变形监测方案的制定需要基于一定的原则，包括全面性、精准性、可操作性和持续性等。
只有确保监测方案的科学性和实用性，才能真正实现预防和提升的目的。
实施步骤
在制定变形监测方案时，需要经历一系列的步骤。
首先是进行初步调研，了解目标需求和现实情况；然后是制定具体的监测方案，明确监测的目标和指标；接着是选择合适的监测工具，保障监测的准确性和有效性；随后是实施监测，收集数据；再之后是对监测数据进行分析，找出问题和改进方向；最后是根据分析结果调整和优化监测方
案，形成良性循环。
成功案例分析
通过对一些成功的变形监测方案案例进行分析，可以发现这些方
案的制定和实施都经过了严谨的步骤和科学的思考，在不断调整和优
化的过程中取得了显著的效果。
这些成功案例为其他组织提供了宝贵
的借鉴和参考。
结论
变形监测方案的制定和实施是一项重要的工作，需要注重科学性
和实用性，经过严密的步骤和细致的思考。
只有做好了变形监测方案，才能更好地发现问题、预防风险，提升工作效率和质量。
道路桥梁工程变形监测方案
道路桥梁工程变形监测方案1.引言道路桥梁工程在使用过程中会受到车辆荷载、自然灾害等因素的影响，从而导致结构的变形和损坏。
因此，对道路桥梁工程的变形进行监测是非常必要的，可以及时发现结构问题，并采取相应的维护和修复措施，以保障工程的安全和稳定性。
本文将针对道路桥梁工程变形监测的方案进行详细介绍和分析。
2. 变形监测技术及方法2.1 常用的监测技术（1）位移监测技术利用GPS、全站仪、测斜仪等设备，对桥梁结构的水平和垂直位移进行实时监测，以判断结构是否存在变形。
（2）应变监测技术利用应变片、应变计等设备，对桥梁结构的应变进行监测，从而判断结构是否存在应力集中或裂缝的情况。
（3）振动监测技术利用加速度计、振动传感器等设备，对桥梁结构的振动情况进行监测，以判断结构的稳定性和安全性。
（4）声波监测技术利用声波传感器和声波分析仪，对桥梁结构的声波传播情况进行监测，以判断结构内部是否存在裂缝或空洞。
2.2 监测方法（1）现场监测定期派专业人员到桥梁现场，利用各种监测设备进行实时监测，并及时记录监测数据和情况。
（2）远程监测利用网络、卫星通信等技术，将监测设备连接至远程监测中心，实现对桥梁结构的远程实时监测和数据传输。
3. 变形监测方案3.1 监测目标根据桥梁结构的特点和使用环境，确定监测的主要目标和重点部位，包括主塔、主梁、支座、桥面和桥墩等结构元素。
3.2 监测方案（1）位移监测方案采用GPS、全站仪、激光测距仪等设备，对桥梁结构的水平和垂直位移进行实时监测，主要监测桥面变形情况和主梁的竖向变形情况。
（2）应变监测方案采用应变片和应变计等设备，对主梁、桥梁支座等关键部位进行应变监测，以判断结构是否存在应力集中或裂缝的情况。
（3）振动监测方案采用加速度计、振动传感器等设备，对桥梁结构的振动情况进行监测，以判断结构的稳定性和安全性。
（4）声波监测方案采用声波传感器和声波分析仪，对桥梁结构的声波传播情况进行监测，以判断结构内部是否存在裂缝或空洞。
变形监测工程施工方案
变形监测工程施工方案1. 项目背景变形监测工程是指为了观测和记录土地、建筑物、桥梁、隧道、水利工程等工程物体在受力或受外部因素影响时产生的形变变化，及时发现并研究工程物体的形变规律，采取相应的措施，以确保工程的安全。
变形监测工程是土木工程领域的重要内容，对工程质量和安全具有重要意义。
本文将围绕变形监测工程的施工方案进行详细介绍和讨论。
2. 工程范围变形监测工程通常包括以下几个方面的内容：土建结构的变形监测、地下隧道及地下工程的地表沉降监测、边坡和河岸的变形监测、管线和电缆的变形监测等。
需要根据实际工程情况，对变形监测工程的范围进行具体确定，并组织相应的监测方案和工艺设计。
3. 工程方法变形监测工程的方法通常包括传统的地面测量和现代化的无人机、激光雷达、卫星定位等高新技术手段。
根据工程的具体情况，选择合适的监测方法，并进行相应的监测点设置和数据采集。
传统地面测量主要包括水准测量、测角测量、距离测量等方法，适用于一些无法使用高新技术手段的场合。
无人机、激光雷达等现代化技术则可以实现对大范围、多角度的监测，并具有高效、精准的特点。
4. 监测点设置在进行变形监测工程的施工过程中，需要根据工程的具体情况，合理设置监测点。
监测点应当尽可能覆盖整个工程范围，并且应当考虑到监测点的密度和分布，以确保监测结果的可靠性和准确性。
在设置监测点时，需要考虑到监测点的稳定性和安全性，并根据需要进行相应的支撑和固定工程。
5. 数据采集与处理在变形监测工程的施工过程中，需要根据监测点的设置，进行相应的数据采集工作。
数据采集工作应当严格按照监测方案和技术要求进行，确保数据的真实性和准确性。
采集到的监测数据需要进行相应的处理和分析工作。
数据处理包括数据的校正、去噪、验证等工作，以确保数据的可信度。
数据分析则包括对数据的整合、趋势分析、异常点识别等工作，以保证对工程变形情况的准确掌握。
6. 施工组织变形监测工程的施工组织工作是保证工程顺利进行的重要环节。
变形监测实施方案
变形监测实施方案一、引言。
变形监测是指对工程结构或地质体进行形变、位移等变化的监测和分析。
在工程建设、地质灾害防治等领域，变形监测具有重要的意义。
本文旨在制定一套科学合理的变形监测实施方案，以确保监测数据的准确性和可靠性，为工程安全和地质灾害防治提供可靠的数据支持。
二、监测对象。
变形监测的对象包括但不限于建筑物、桥梁、隧道、坝体、边坡、地基等工程结构，以及山体、岩体、土体等地质体。
三、监测内容。
1. 变形监测应包括的内容：（1）位移监测，包括水平位移、垂直位移等。
（2）形变监测，包括轴向形变、横向形变等。
（3）应力监测，包括受力构件的应力监测等。
2. 监测方法：（1）传统监测方法，包括测量法、观测法等。
（2）现代监测方法，包括卫星定位技术、遥感技术、激光扫描技术等。
四、监测方案。
1. 监测方案的制定应考虑以下因素：（1）监测目的，明确监测的目的和需求。
（2）监测对象，确定监测对象的类型和特点。
（3）监测内容，明确监测的内容和范围。
（4）监测方法，选择合适的监测方法和技术手段。
（5）监测周期，确定监测的周期和频率。
（6）监测标准，制定监测的标准和要求。
（7）监测方案，综合考虑以上因素，制定科学合理的监测方案。
2. 监测方案的实施步骤：（1）确定监测方案，根据监测对象的特点和监测需求，确定监测方案。
（2）监测仪器设备的选择，选择适合监测对象和监测内容的监测仪器设备。
（3）监测点布设，根据监测方案，合理布设监测点，确保监测数据的全面性和代表性。
（4）监测数据采集，按照监测方案和要求，进行监测数据的采集和记录。
（5）监测数据处理，对采集到的监测数据进行处理和分析，得出监测结果。
（6）监测报告编制，根据监测结果，编制监测报告，提出监测分析和建议。
五、监测质量控制。
1. 监测质量控制的要求：（1）仪器设备的准确性和稳定性。
（2）监测数据的准确性和可靠性。
（3）监测过程的规范性和科学性。
2. 监测质量控制的措施：（1）严格按照监测方案和要求进行监测。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三亚市解放路（新风街-和平街）地下人防工程兼顾道路改造工程变形监测施工方案中国二十冶集团有限公司三亚市解放路地下人防兼顾道路改造工程项目经理部2014年8月目录一、工程概况 (4)二、监（检）测编制依据 (5)(一)、采用的主要规范、标准 (5)(二)、专业测量执行标准 (5)(三)、鉴定执行标准 (6)(四)、监（检）测执行标准 (6)(五)、监（检）测记录 (6)三、影响本工程监（检）测的几种不利因素： (6)四、本工程整体监（检）测方案 (7)（一）监（检）测内容 (7)（二）本工程监（检）测步骤 (7)（三）本工程监（检）测方法 (7)1、竖向沉降位移监测 (7)2、基坑支护桩位移监测 (7)3、降水井、回灌兼观测井液面高度监测 (8)4、人防本体竖向沉降监测 (8)5、周边建（构）筑物裂缝监测 (8)6、对周边建（构）筑物构件强度检测 (9)7、结构加固补强 (9)（四）监测频率 (9)（五）监测报警 (10)五、内页分析及成果整理 (10)六、人员安排 (10)七、时间安排 (11)八、监测检查注意事项 (11)（一）质量保证技术组织措施 (11)1、项目专人负责制： (11)2、持证上岗制度： (11)3、检查人员分级制度： (11)4、三级审核制度： (11)（二）安全技术组织措施 (12)1、安全措施 (12)2、高空安全保障措施 (14)（三）文明施工技术组织措施 (15)一、工程概况1、工程名称：三亚市解放路人防兼顾道路拓宽工程2、工程地点：三亚市解放路（新风街---和平路）3、结构形式：无梁楼盖板结构，建筑结构类别为乙类，正常使用年限50年,抗震烈度为6度。
4、总建面积：本工程总建筑面积约为67910㎡。
主体工事长约1023m,宽33.4m,局部宽度?m。
整体地下两层5、人防等级：甲类核6级，常6 级人防工程，2个二等人员掩体部，14个物资库。
6、口部及风井：总计有29个出地面口，两侧总计有？个出地面风井。
7、地下埋深：地下一层顶板位于，中板位于，地下二层底板位于8、支护形式：（附图）（1）挡土桩采用H300@800工字钢，钢长20-22米。
（2）截渗墙：采用深层搅拌水泥土，P.C32.5水泥用量300Kg/m³9、降水井和回灌及监测井：降水井72个，回灌及监测井14眼。
10、高程点：面坐标系，高程为1985国家高程基准图1：整体平面图。
图2：解放路1轴至26、129轴至146轴剖面图图3：解放路26轴至89轴剖面图由于防护区检查检测需要挖除城市道路地下土体，检查检测过程中的降水、开挖、支护等工序可能改变原有地基的应力状态、打破地下水运动平衡，造成防护区周边建构筑物的沉降、位移、挠曲、倾斜和裂缝等问题，为了保证防护区周边建构筑物的安全和正常使用，需要在该防护区检查检测前后对解放路周边的建构筑物进行相关的变形监检。
二、监（检）测编制依据(一)、采用的主要规范、标准（1）《建筑深基坑工程施工安全技术规范》(JGJ311-2013)（2）《建筑基坑支护技术规程》（JGJ 120—2012）(二)、专业测量执行标准（1）《建筑变形测量规范》（JGJ8-2007）（2）《工程测量规范》（GB50026-2007）（3）《国家一、二等水准测量规范》（GB/T12897-2006）(三)、鉴定执行标准（1）《建筑基坑支护技术规程》（JGJ120-2012）（2）《民用建筑可靠性鉴定标准》（GB50292-1999）；(四)、监（检）测执行标准（1）《建筑基坑工程监测技术规范》GB50497-2009（2）《建筑结构检测技术标准》（GB/T50344-2004）；(五)、监（检）测记录（1）降水、回灌观测记录a基坑降水井监测记录；（重点监测初始液面高度）b回灌兼观测井监测记录；（重点监测初始液面高度）（2）工事主体周边可能受到影响的相邻建筑物沉降观测记录。
（3）基坑支护桩（墙）形变监测记录。
a顶板土方开挖，基坑支护桩（墙）形变监测记录；b地下一层土方暗挖，基坑支护桩（墙）形变监测记录；c地下二层土方暗挖，基坑支护桩（墙）形变监测记录；（4）新建地下工程本体沉降监测记录。
三、影响本工程监（检）测的几种不利因素：1）土方开挖深度：土方一次性开挖的深度越深，影响范围越大。
2）地质分布状况：根据《地质详细勘察报告》土体分布状况，土体承载力越低，稳定性越差，影响的范围就越大。
3）降水深度：根据专家论证并通过的《施工降水专项方案》，采取分层降水法，层层递进，在相对时间内尽量减少基坑侧翼压力，增加基坑的稳定性。
在施工中，若一次达到性降水深度，影响范围也就随之扩大。
4）支护桩（墙）形变量：根据专家论证并通过的《基坑围护设计方案》、《地下土方暗挖专项方案》，土方开挖能够保证基坑支护体系的安全。
若一次性开挖过深、300H型钢间距过大、型钢产生形变过大、截渗水泥土墙开裂漏水流砂，则会对支护桩（墙）外部的原始土扰动较大，同时对周边地上建筑物沉降的影响就越大。
5）检测频率。
施工中严格按照国家相关规范进行监测，若监测时间间隔越长，数据就会不准，影响范围越大。
四、本工程整体监（检）测方案（一）监（检）测内容1、技术档案核实：对周边相关建（构）筑物的基础资料进行核查。
2、建构筑物现状检查：主要检查结构是否存在裂缝、明显破损、倾斜等缺陷。
3、现场监（检）测：根据需要，可能进行现场检测与试验的项目有：（1）结构构件裂缝分布、宽度检测；（2）结构沉降监测，利用沉降差确定结构倾斜；（3）对于在第二次、第三次检测中发现新开裂缝较大、不均匀沉降较大的建筑物进行材料强度检测。
现场检测依据现行检测技术标准执行。
（二）本工程监（检）测步骤本工程监（检）测主要分为三步：1、开始检查检测前，对被检（监）测建构筑物进行全面的检查、检测，确定结构构件裂缝分布、宽度；设置主要沉降观测点和标高测量等。
2、检查检测过程中，可根据检查检测进度及检查检测检测数据及周边建构筑物变化情况进行第二次的检查检测，裂缝、沉降的检查检测内容同上。
3、结构竣工后，进行第三次检查检测，裂缝、沉降的检查检测内容同上。
（三）本工程监（检）测方法1、竖向沉降位移监测借助规划局已经给定的基准点，采用几何水准或液体静力水准等方法利用水准仪和水准尺进行观测。
2、基坑支护桩位移监测借助规划局已经给定的基准点，对于特定方向的水平位移，可采用视准线法、小角度法和投点法等。
当测点与基准点无法通视或距离较远时，可采用GPS测量法或三角、三边、边角测量与基准线法相结合的综合测量法。
对于地下深层水平位移监测，采用在墙体或土体中预埋测斜管，通过测斜仪观测各深度处水平位移。
3、降水井、回灌兼观测井液面高度监测借助规划局已经给定的基准点，利用刻度探绳和卷尺来进行检测。
4、人防本体竖向沉降监测（1）监测点布置顶部水平位移监测点布置水平间距不宜大于20m，顶部竖向位移监测点与水平位移监测点共用。
深层水平位移监测点水平间距不宜大于50m，可根据实际监测情况加密。
（2）基坑内地下水位监测点布置应根据降水方式确定。
深井降水时监测点布置在基坑中央和两相邻降水井的中间部位；采用轻型井点和喷射井点降水时监测点布置在基坑中央和周边处，检测点数量现场根据实际情况确定。
（3）支护结构位移监测点应布置在受力、变形较大且有代表性的部位。
具体监测点布置应根据支护形式、支护布置确定，测点的布置应满足《建筑基坑工程监测技术规范》（GB50497-2009）的相关要求。
5、周边建（构）筑物裂缝监测现场根据周边建（构）筑物距基坑支护桩的距离不同和建筑物基础形式不同，选取监测的方法也不同。
原则上：距离越近、浅基础，密点监测；距离越远、桩基础，疏点监测。
（1）记录裂缝末端位置方法。
首先确定裂缝位置，用放大镜找准待观测裂缝末端准确位置后, 再用色笔作好端部标识并记日期, 然后定期、定人检查裂缝长度的发展变化。
这种方法宜用于裂缝长度较短且操作不便处结构构件缝扩展的观测。
（2）贴石膏饼方法。
调制稠度适中的石膏粉浆体, 涂抹在待观测裂缝处约3～5mm 厚的圆形或矩形石膏饼, 定期检查石膏饼是否开裂, 来确定裂缝的发展情况。
这方法宜用于裂缝宽度较小且操作不便处结构构件裂缝扩展的观测。
对于比较整齐的裂缝，如伸缩缝等，可采取千分尺量测的方法。
提交各建构筑物的裂缝分布位置图、裂缝观测成果分析等。
以上监测内容的监测周期视现场实际情况而定，并符合国家相关标准的要求。
6、对周边建（构）筑物构件强度检测对于周边建（构）筑物结构构件强度，采用回弹法检测其强度是否符合图纸设计要求，分析责任主要原因。
（2）对于混凝土结构，采用回弹法或钻芯法检测混凝土强度。
（3）所有监测项目，其监测精度都要满足国家相关标准的要求。
7、结构加固补强对于周边建（构）筑物基础下沉量接近沉降报警值时，采用压力注浆方法对该部位进行土体固化补强，根据本工程《岩土工程勘察报告》，推算周边建筑物地质分布状况，水灰比W/C=0.55-0.6，注浆压力根据地质情况Pa=0.6-1.5,沿土体滑移角反向45°角压力注浆和距基础1m远垂直竖向注浆。
（四）监测频率监测工作应贯穿于基坑工程和地下工程检查检测全过程。
现场仪器监测的监测频率应满足《建筑基坑工程监测技术规范》（GB50497-2009）中表7.0.3的要求。
当出现下列情况之一时，应提高监测频率：1、监测数据达到报警值。
2、监测数据变化较大或者速率加快。
3、存在勘察未发现的不良地质。
4、超深、超长开挖或未及时加撑等违反设计工况检查检测。
5、基坑及周边大量积水、长时间连续降雨、市政管道出现泄漏。
6、基坑附近地面荷载突然增大或超过设计值。
7、支护结构出现开裂。
8、周边地面突发较大沉降或出现严重开裂。
9、临近建筑突发较大沉降、不均匀沉降或出现严重开裂。
10、基坑底部、侧壁出现管涌、渗漏或流沙等现象。
11、基坑工程发生事故后重新组织检查检测。
12、出现其他影响基坑及周边环境安全的异常情况。
13、当有危险事故征兆时，应实时跟踪监测。
（五）监测报警当出现下列情况之一时，必须立即进行危险报警，并对检（监）测对象采取应急措施。
1、当检（监）测建构筑物沉降累计达到10mm或变化速率达到1mm/d。
2、当砌体建筑物的累计裂缝宽度达到1.5mm或裂缝持续发展。
3、本工程允许周边建筑物最大绝对值沉降量Max=18mm。
4、基坑支护允许最大位移Max= 20mm5、人防本体允许最大绝对值沉降量Max= 20mm6、周边建筑的结构部分、周边地面出现较严重的突发裂缝或危害结构的变形裂缝。
7、周边管线变形突然明显增长或出现裂缝、泄漏等。
8、根据当地工程经验判断，出现其他必须进行危险报警的情况。
综合以上影响因素，本工程初步确定检（监）测范围为距离基坑边2倍开挖深度范围内的建（构）筑物。
