试谈高压断路器的主要技术参数
高压断路器的额定特性参数

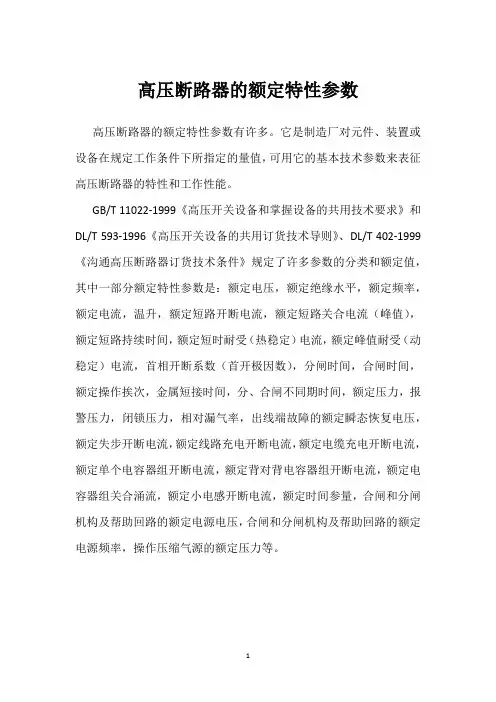

高压断路器的额定特性参数
高压断路器的额定特性参数有许多。
它是制造厂对元件、装置或设备在规定工作条件下所指定的量值，可用它的基本技术参数来表征高压断路器的特性和工作性能。
GB/T 11022-1999《高压开关设备和掌握设备的共用技术要求》和DL/T 593-1996《高压开关设备的共用订货技术导则》、DL/T 402-1999《沟通高压断路器订货技术条件》规定了许多参数的分类和额定值，其中一部分额定特性参数是：额定电压，额定绝缘水平，额定频率，额定电流，温升，额定短路开断电流，额定短路关合电流（峰值），额定短路持续时间，额定短时耐受（热稳定）电流，额定峰值耐受（动稳定）电流，首相开断系数（首开极因数），分闸时间，合闸时间，额定操作挨次，金属短接时间，分、合闸不同期时间，额定压力，报警压力，闭锁压力，相对漏气率，出线端故障的额定瞬态恢复电压，额定失步开断电流，额定线路充电开断电流，额定电缆充电开断电流，额定单个电容器组开断电流，额定背对背电容器组开断电流，额定电容器组关合涌流，额定小电感开断电流，额定时间参量，合闸和分闸机构及帮助回路的额定电源电压，合闸和分闸机构及帮助回路的额定电源频率，操作压缩气源的额定压力等。
1。
SF6断路器的型号及技术参数
华北电网公司培训中心
SF6断路器的型号及技术参数
一、高压断路器的型号 二、 SF6高压断路器的技术参数
一、高压断路器的型号
目前我国高压断路器型号的命名是由字母和 数字两部分组成的，其型号含义表示如下：
二、 SF6高压断路器的技术参数
SF6高压断路器的特性和工作性能可用它们 的基本技术参数来表征。额定值一般是由制 造厂对元件、装置或设备在规定工作条件下 所指定的量值。
额定压力是指在规定的大气条件下，断路器 投人运行前或补气时按要求充入气体（折算 到 20 ℃ 时）的压力。
（ 18 ）报警压力
报警压力是指提醒人们因漏气致使气体压力 降低需要补气而发出报警信号时的压力。
（ 19 ）闭锁压力
闭锁压力是指因漏气致使气体压力降低必须 立即补气或处理的压力。断路器在此压力下 应能按其额定值使用，应能保证满意地进行 各种恰当地操路器在重合闸操作中，从动、 静触头刚接触到刚分离的一段时间。 这个时间不能太长，因为重合闸操作是在线路可能 仍处于永久性故障情况下合闸，所以，从提高系统 稳定性的观点来看，就要求有较高的动作速度。但 是，这个时间如果太短，会影响断路器灭弧室断口 间的介质强度恢复，而导致不能可靠地开断短路电 流。我国生产的少油断路器一般为 l00ms 左右， SF6 断路器一般为 60ms 左右。
（ 7 ）额定短路关合电流（峰值）
额定短路关合电流是指在规定的条件下断路 器保证正常关合的最大预期电流（峰值）。 它反映断路器承受短路电流引起的电动力的 能力，它决定于导体部分和支撑绝缘部分的 机械强度，并决定于触头的结构形式。
（ 8 ）额定短路持续时间
额定短路持续时间是指断路器在合闸位置能 够承载额定短时耐受电流的时间间隔。国家 标准规定，额定短路持续时间的标准值为 2s 。
4、高压断路器概论
高压断路器对高压断路器的要求1、在正常情况下能开断和关合负载电流，能开断和关合空载长线或电容器组等电容性负荷电流，以及能开断空载变压器或高压电动机等电感性小负荷电流。
2、在电网发生故障时能将故障从电网上切除。
3、要尽可能缩短断路器切除故障的时间，以减轻电力设备的损坏和提高电网的稳定性。
4、能配合自动重合闸进行多次合闸和断开。
高压断路器的铭牌数据意义1、高压断路器基本技术参数(1)＞额定电压：是指断路器正常工作时的工作电压，以kV为单位。
(2)、最高工作电压：在实际运行中，由于系统调压的需要，电网的电压允许在一定范围内变动，因此断路器的实际工作电压可能比额定高出10%~15%0断路器应能在最高工作电压下长期运行，这一电压称为断路器的最高工作电压。
(3)、额定电流：是指断路器可以长期通过的工作电流。
(4)、额定开断电流(又称额定短路开断电流)：是指在额定电压下断路器能开断而不妨碍其继续正常工作的最大短路电流，以KA为单位。
(5)、热稳定电流(又称短时耐受电流)：是指在某一规定的短时间t内断路器能承载的电流有效值，用KA表示。
短时耐受电流通过的时间，通常规定为1、2、3、5秒。
一般规定取3s为标准。
(6)、动稳定电流(又称峰值耐受电流)：是指断路器在合闸位置时所能耐受的最大峰值电流，以KA表示。
一般规定其值应为额定开断电流的2.5倍。
(7)、额定短路关合电流(又称额定短路接通电流)：是指断路器在额定电压下能正常接通的最大短路电流(峰值)，以KA表示。
断路器在接通此电流时，不应发生触头的熔焊或严重烧损。
断路器的额定短路关合电流应等于其峰值耐受电流。
(8)、开断时间(又称全开断时间)：是指从断路器的操动机构接到开断指令起，到三相电弧完全熄灭为止的一段时间。
开断时间可划分为分闸时间和燃弧时间两部分。
(9)、机械寿命及电寿命：机械寿命即允许空载或正常负荷的分合次数，电寿命指连续分合额定短路电流的次数。
检修周期期间若开关切断故障电流次数越多，则机械寿命次数越少。

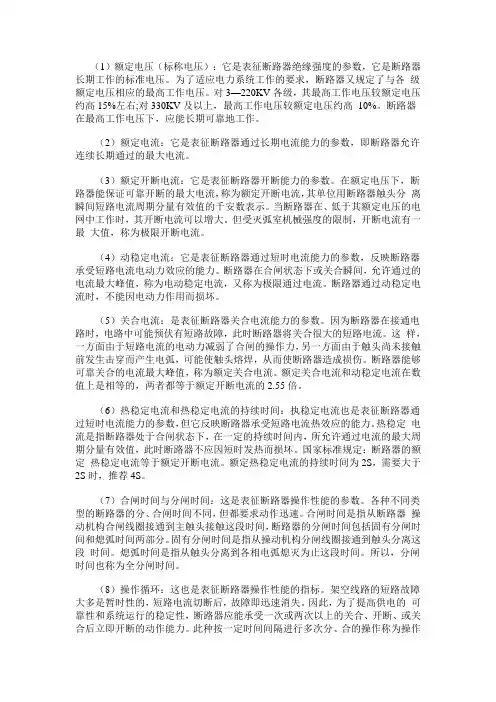

高压断路器的工作性能
（1）额定电压（标称电压）：它是表征断路器绝缘强度的参数，它是断路器长期工作的标准电压。
为了适应电力系统工作的要求，断路器又规定了与各级额定电压相应的最高工作电压。
对3—220KV各级，其最高工作电压较额定电压约高15%左右;对330KV及以上，最高工作电压较额定电压约高10%。
断路器在最高工作电压下，应能长期可靠地工作。
（2）额定电流：它是表征断路器通过长期电流能力的参数，即断路器允许连续长期通过的最大电流。
（3）额定开断电流：它是表征断路器开断能力的参数。
在额定电压下，断路器能保证可靠开断的最大电流，称为额定开断电流，其单位用断路器触头分离瞬间短路电流周期分量有效值的千安数表示。
当断路器在、低于其额定电压的电网中工作时，其开断电流可以增大。
但受灭弧室机械强度的限制，开断电流有一最大值，称为极限开断电流。
（4）动稳定电流：它是表征断路器通过短时电流能力的参数，反映断路器承受短路电流电动力效应的能力。
断路器在合闸状态下或关合瞬间，允许通过的电流最大峰值，称为电动稳定电流，又称为极限通过电流。
断路器通过动稳定电流时，不能因电动力作用而损坏。
（5）关合电流：是表征断路器关合电流能力的参数。
因为断路器在接通电路时，电路中可能预伏有短路故障，此时断路器将关合很大的短路电流。
这样，一方面由于短路电流的电动力减弱了合闸的操作力，另一方面由于触头尚未接触前发生击穿而产生电弧，可能使触头熔焊，从而使断路器造成损伤。
断路器能够可靠关合的电流最大峰值，称为额定关合电流。
额定关合电流和动稳定电流在数值上是相等的，两者都等于额定开断电流的2.55倍。
（6）热稳定电流和热稳定电流的持续时间：执稳定电流也是表征断路器通过短时电流能力的参数，但它反映断路器承受短路电流热效应的能力。
热稳定电流是指断路器处于合闸状态下，在一定的持续时间内，所允许通过电流的最大周期分量有效值，此时断路器不应因短时发热而损坏。
国家标准规定：断路器的额定热稳定电流等于额定开断电流。
试谈高压断路器的主要技术参数(doc 9页)
试谈高压断路器的主要技术参数(doc 9页)更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+ 324份资料《员工管理企业学院》67套讲座+ 8720份资料《工厂生产管理学院》52套讲座+ 13920份资料《财务管理学院》53套讲座+ 17945份资料《销售经理学院》56套讲座+ 14350份资料《销售人员培训学院》72套讲座+ 4879份资料高压断路器的主要技术参数的最大电流，称为额定开断电流，其单位用断路器触头分离瞬间短路电流周期分量有效值的千安数表示。
当断路器在低于其额定电压的电网中工作时，其开断电流可以增大。
但受灭弧室机械强度的限制，开断电流有一最大值，称为极限开断电流。
（4）动稳定电流：它是表征断路器通过短时电流能力的参数，反映断路器承受短路电流电动力效应的能力。
断路器在合闸状态下或关合瞬间，允许通过的电流最大峰值，称为电动稳定电流，又称为极限通过电流。
断路器通过动稳定电流时，不能因电动力作用而损坏。
（5）关合电流：因为断路器在接通电路时，电路中可能预伏有短路故障，此时断路器将关合很大的短路电流。
这样，一方面由于短路电流的电动力减弱了合闸的操作力，另一方面由于触头尚未接触前发生击穿而产生电弧，可能使触头熔焊，从而使断路器造成损伤。
断路器能够可靠关合的电流最大峰值，称为额定关合电流。
额定关合电流和动稳定电流在数值上是相等的，两者都等于额定开断电流的2.55倍。
（6）热稳定电流和热稳定电流的持续时间：执稳定电流也是表征断路器通过短时电流能力的参数，但它反映断路器承受短路电流热效应的能力。
热稳定电流是指断路器处于合闸状态下，在一定的持续时间内，所允许通过电流的最大周期分量有效值，此时断路器不应因短时发热而损坏。
高压断路器的技术参数
高压断路器的技术参数高压断路器是电气传动、配电系统中一种常见的开关设备。
其主要功能是在电气设备故障或过载时，对电路进行隔离和断开，以保证电力系统的安全运行。
随着电力系统的不断升级，高压断路器的技术参数也在不断改进和提升，本文将从额定电压、额定电流、操作机构等方面分析高压断路器的技术参数。
额定电压高压断路器在设计时需要考虑到其安装在不同的电气设备上，因此额定电压是其技术参数中一个重要的指标。
额定电压是指断路器可以正常运行的最大电压值。
根据不同的电气系统，高压断路器的额定电压可以从220V到1100kV不等。
一般来说，高压断路器的额定电压越高，其技术难度也越大，因此成本也越高。
在选型时，需要根据具体的电气系统要求来进行选择。
额定电流除了额定电压外，额定电流也是高压断路器技术参数中需要考虑的重要指标之一。
额定电流是指断路器可以正常运行的最大电流值。
根据电气系统的不同，高压断路器的额定电流可以从100A到5000A或以上不等。
对于高压断路器来说，额定电流的选择需要同时考虑电气系统的安全性和可靠性。
如果额定电流过小，则会制约电气系统的正常运行；如果额定电流过大，则又会增加电气故障的风险。
操作机构高压断路器的操作机构是指其进行开合操作的机械装置。
一般来说，操作机构不仅需要具有足够的力量和速度，还需要具有一定的稳定性和可靠性。
在选择操作机构时要根据具体的使用环境来确定。
根据操作方式，高压断路器的操作机构可以分为手动式和电动式两种。
手动式操作机构通常需要操作人员亲自进行开合操作，比较适用于小型电气系统或者在紧急情况下使用。
电动式操作机构则可以通过遥控或者自动化控制来进行操作，适用于大型电气系统或需要长时间保持开合状态的场合。
其他技术参数除了上述的三个技术参数，高压断路器还有其他一些技术参数值得关注。
其中重要的一些参数包括：•开断能力：指断路器在断电之前能够承受的短时过载电流大小。
开断能力直接关系到断路器对电气故障的处理能力，因此在选型时需要特别关注。
断路器技术参数讲解
断路器技术参数讲解断路器技术参数参考标准：GB1984－2003；GB/T 11022－1999；1、额定电压：126kV、252kV、550kV；（额定电压取值与IEC 60694不同）2、额定绝缘水平：表1 额定电压范围I的额定绝缘水平（与IEC 60694表1a中不完全一致）额定电压Ur kV（有效值）额定短时工频耐受电压Ud kV（有效值）额定雷电冲击耐受电压Up kV（峰值）通用值隔离断口通用值隔离断口126 185 210 450 520 230 265 550 630 252 360 415 850 950 395 460 950 1050460 530 1050 1200 表2 额定电压范围II的额定绝缘水平（与IEC 60694表2a中不完全一致）额定电压Ur kV（有效值）额定短时工频耐受电压Ud kV（有效值）额定操作冲击耐受电压Us kV（峰值）额定雷电冲击耐受电压Up kV（峰值）相对地和相间开关断口和/或隔离断口相对地和开关断口相间隔离断口相对地和相间开关断口和/或隔离断口550 630 800 1050 1680 1050（＋450）1425 1425（＋315）680 1175 1760 1550 1550（＋315）3、额定频率：高压断路器额定频率的标准值为50Hz；4、额定电流（Ir）：额定电流应当从GB/T 762规定的R10系列中选取：R10系列中包括数字：1，1.25，1.6，2，2.5，3.15，4，5，6.3，8及其与10n 的乘积。
5、额定短时耐受电流（I k）额定短时耐受电流应当从GB/T 762规定的R10系列中选取：R10系列中包括数字：1，1.25，1.6，2，2.5，3.15，4，5，6.3，8及其与10n 的乘积。
额定短时耐受电流等于额定短路开断电流；6、额定峰值耐受电流：额定峰值耐受电流应该等于2.5倍额定短时耐受电流，额定峰值耐受电流等于额定短路关合电流；7、额定短路持续时间：额定短路持续时间的标准值为2s；如果需要，可以选取小于或大于2s的值。
高压真空断路器主要机械特性参数
高压真空断路器主要机械特性参数高压真空断路器主要机械特性参数是通过对特性曲线的合理分析，从原理上阐明系统对断路器运行参数，反映的客观性和精确性。
对几个重要参数的标定方法如下。
（1）开距：真空断路器的额定电压和耐压直接打算着触头开距，假如额定电压低的话触头开距一般选择小点。
但是不能太小，否则分断力量和耐压水平会受到影响。
也不能太大，否则灭弧室的波纹管寿命会缩短的。
在设计的时候，满意运行要求的状况下选择开距小的。
一般额定电压在10kV时，开距通常在8～12mm。
在35kV时，开距通常在30～40mm。
（2）接触压力：在无外力作用时，动触头在大气压作用下，对内腔产生一个闭合力使其与静触头闭合，称之为自闭力，其大小取决于波纹管的端口直径。
当灭弧室在工作状态时，自闭力不能保证动静触头间良好的接触，必需施加一个外加压力。
这个外加压力和自闭力之和称为触头的接触压力。
接触压力作用有：保证动、静触头的良好接触；满意额定短路状态时的动稳定要求；抑制合闸弹跳；为分闸供应一个加速力。
（3）接触行程：接触行程就是触头弹簧的压缩距离，触头压弹簧施力端连续运动至终结的距离。
接触行程有两方面作用，一是给触头弹簧与对接触头供应接触压力；二是在运行磨损下但是又能具有肯定的接触压力。
一般接触行程可取开距的20%～30%左右，假如真空断路器的额定电压在10kV则接触行程也许为3～4mm。
（4）合闸速度与分闸速度：平均合闸速度主要影响触头的电磨损。
假如合闸速度太低并且电弧存在的时间过长，会增大触头表面的电磨损；合闸速度太高，可能会消失接触又弹回，产生合闸弹跳。
断路器的平均合闸速度通常取0.6～1.0m/s之间的数值。
断路器的分闸速度一般而言速度越快越好，这样可以提前几个毫秒断开故障电路，反弹太大震惊过剧亦简单产生燃弧重燃。
分闸速度假如太慢，则首开相连续至下一相，燃弧时间加长了，增加了开断的难度。
速度快慢主要取决于合闸时动触头弹簧和分闸弹簧的贮能大小。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压断路器的主要技术参数
通常用下列参数表征高压断路器的基本工作性能:ﻭ(1)额定电压(标称电压)：指断路器工作的
某一级系统的额定电压,在三相系统中指的是线间电压,在单相系统中则为相电压。
它表明断路器所具有的绝缘水平及它的灭弧能力。
它是表征断路器绝缘强度的参数,它是断路器长期工作的标准电压。
为了适应电力系统工作的要求,断路器又规定了与各级额定电压相应的最高工作电压。
对3—220ＫV各级，其最高工作电压较额定电压约高15%左右;对３30KV及以上,最高工作电压较额定电压约高10%。
断路器在最高工作电压下,应能长期可靠地工作。
(2)额定电流:指断路器在额的电压下可以长时期通过的最大工作电流,此时导体部分的温升不能超过规定的允许值。
它是表征断路器通过长期电流能力的参数,即断路器允许连续长期通过的最大电流。
(3）额定开断电流:它是表征断路器开断能力的参数。
在额定电压下,断路器能保证可靠开断的最大电流,称为额定开断电流，其单位用断路器触头分离瞬间短路电流周期分量有效值的千安数表示。
当断路器在低于其额定电压的电网中工作时，其开断电流可以增大。
但受灭弧室机械强度的限制,开断电流有一最大值,称为极限开断电流。
（4)动稳定电流：它是表征断路器通过短时电流能力的参数,反映断路器承受短路电流电动力效应的能力。
断路器在合闸状态下或关合瞬间，允许通过的电流最大峰值，称为电动稳定电流，又称为极限通过电流。
断路器通过动稳定电流时,不能因电动力作用而损坏。
(5)关合电流：因为断路器在接通电路时，电路中可能预伏有短路故障，此时断路器将关合很大的短路电流。
这样,一方面由于短路电流的电动力减弱了合闸的操作力,另一方面由于触头尚未接触前发生击穿而产生电弧，可能使触头熔焊，从而使断路器造成损伤。
断路器能够可靠关合的电流最大峰值,称为额定关合电流。
额定关合电流和动稳定电流在数值上是相等的,两者都等于额定开断电流的2.5５倍。
(6）热稳定电流和热稳定电流的持续时间:执稳定电流也是表征断路器通过短时电流能力的参数,但它反映断路器承受短路电流热效应的能力。
热稳定电流是指断路器处于合闸状态下,在一定的持续时间内，所允许通过电流的最大周期分量有效值，此时断路器不应因短时发热而损坏。
国家标准规定:断路器的额定热稳定电流等于额定开断电流。
额定热稳定电流的持续时间为2S,需要大于２S时，推荐4S。
ﻭ(７）合闸时间与分闸时间：这是表征断路器操作性能的参数。
各种不同类型的断路器的分、合闸时间不同，但都要求动作迅速。
合闸时间是指从断路器操动机构合闸线圈接通到主触头接触这段时间，断路器的分闸时间包括固有分闸时间和熄弧时间两部分。
固有分闸时间是指从操动机构分闸线圈接通到触头分离这段时间。
熄弧时间是指从触头分离到各相电弧熄灭为止这段时间。
所以,分闸时间也称为全分闸时间。
ﻭ（8)操作循环：这也是表征断路器操作性能的指标。
架空线路的短路故障大多是暂时性的，短路电流切断后,故障即迅速消失。
因此,为了提高供电的可靠性和系统运行的稳定性，断路。
