高压断路器的主要参数
SF6断路器的型号及技术参数
华北电网公司培训中心
SF6断路器的型号及技术参数
一、高压断路器的型号 二、 SF6高压断路器的技术参数
一、高压断路器的型号
目前我国高压断路器型号的命名是由字母和 数字两部分组成的，其型号含义表示如下：
二、 SF6高压断路器的技术参数
SF6高压断路器的特性和工作性能可用它们 的基本技术参数来表征。额定值一般是由制 造厂对元件、装置或设备在规定工作条件下 所指定的量值。
额定压力是指在规定的大气条件下，断路器 投人运行前或补气时按要求充入气体（折算 到 20 ℃ 时）的压力。
（ 18 ）报警压力
报警压力是指提醒人们因漏气致使气体压力 降低需要补气而发出报警信号时的压力。
（ 19 ）闭锁压力
闭锁压力是指因漏气致使气体压力降低必须 立即补气或处理的压力。断路器在此压力下 应能按其额定值使用，应能保证满意地进行 各种恰当地操路器在重合闸操作中，从动、 静触头刚接触到刚分离的一段时间。 这个时间不能太长，因为重合闸操作是在线路可能 仍处于永久性故障情况下合闸，所以，从提高系统 稳定性的观点来看，就要求有较高的动作速度。但 是，这个时间如果太短，会影响断路器灭弧室断口 间的介质强度恢复，而导致不能可靠地开断短路电 流。我国生产的少油断路器一般为 l00ms 左右， SF6 断路器一般为 60ms 左右。
（ 7 ）额定短路关合电流（峰值）
额定短路关合电流是指在规定的条件下断路 器保证正常关合的最大预期电流（峰值）。 它反映断路器承受短路电流引起的电动力的 能力，它决定于导体部分和支撑绝缘部分的 机械强度，并决定于触头的结构形式。
（ 8 ）额定短路持续时间
额定短路持续时间是指断路器在合闸位置能 够承载额定短时耐受电流的时间间隔。国家 标准规定，额定短路持续时间的标准值为 2s 。
高压断路器的技术参数
高压断路器的技术参数高压断路器是电气传动、配电系统中一种常见的开关设备。
其主要功能是在电气设备故障或过载时，对电路进行隔离和断开，以保证电力系统的安全运行。
随着电力系统的不断升级，高压断路器的技术参数也在不断改进和提升，本文将从额定电压、额定电流、操作机构等方面分析高压断路器的技术参数。
额定电压高压断路器在设计时需要考虑到其安装在不同的电气设备上，因此额定电压是其技术参数中一个重要的指标。
额定电压是指断路器可以正常运行的最大电压值。
根据不同的电气系统，高压断路器的额定电压可以从220V到1100kV不等。
一般来说，高压断路器的额定电压越高，其技术难度也越大，因此成本也越高。
在选型时，需要根据具体的电气系统要求来进行选择。
额定电流除了额定电压外，额定电流也是高压断路器技术参数中需要考虑的重要指标之一。
额定电流是指断路器可以正常运行的最大电流值。
根据电气系统的不同，高压断路器的额定电流可以从100A到5000A或以上不等。
对于高压断路器来说，额定电流的选择需要同时考虑电气系统的安全性和可靠性。
如果额定电流过小，则会制约电气系统的正常运行；如果额定电流过大，则又会增加电气故障的风险。
操作机构高压断路器的操作机构是指其进行开合操作的机械装置。
一般来说，操作机构不仅需要具有足够的力量和速度，还需要具有一定的稳定性和可靠性。
在选择操作机构时要根据具体的使用环境来确定。
根据操作方式，高压断路器的操作机构可以分为手动式和电动式两种。
手动式操作机构通常需要操作人员亲自进行开合操作，比较适用于小型电气系统或者在紧急情况下使用。
电动式操作机构则可以通过遥控或者自动化控制来进行操作，适用于大型电气系统或需要长时间保持开合状态的场合。
其他技术参数除了上述的三个技术参数，高压断路器还有其他一些技术参数值得关注。
其中重要的一些参数包括：•开断能力：指断路器在断电之前能够承受的短时过载电流大小。
开断能力直接关系到断路器对电气故障的处理能力，因此在选型时需要特别关注。
SF6断路器的型号及技术参数
（ 4 ）额定电流
额定电流是指在规定的使用和性能条件下， 断路器应该能够长期通过的最大工作电流有 效值。 断路器长期通过额定电流时，其各部分的发 热温度不会超过国家标准。额定电流决定了 断路器的触头及导电回路的截面尺寸，并且 在某种程度上也决定了它的结构。
（ 5 ）温升
温升是指断路器在周围空气温度不超过 40 ℃ 时，在各种规定的试验条件下（对户外 开关设备主回路的温升试验电流应高出其额 定电流值 20 % ，对户内开关设备应高出 其额定电流值 10 % ) ，断路器任何部分的 温升不应超过规定的温升极限值。
（15）金属短接时间
金属短接时间是指断路器在重合闸操作中，从动、 静触头刚接触到刚分离的一段时间。 这个时间不能太长，因为重合闸操作是在线路可能 仍处于永久性故障情况下合闸，所以，从提高系统 稳定性的观点来看，就要求有较高的动作速度。但 是，这个时间如果太短，会影响断路器灭弧室断口 间的介质强度恢复，而导致不能可靠地开断短路电 流。我国生产的少油断路器一般为 l00ms 左右， SF6 断路器一般为 60ms 左右。
（ 20 ）相对漏气率
相对漏气率是指断路器在额定充气压力（或 密度）下，在一定时间间隔内漏气量与总气 量之比。标准规定，以每年或每天漏气百分 率表示。一般以年漏气百分率表示。
结束
（ 13 ）合闸时间
合闸时间是指断路器从接到合闸指令（即合 闸线圈加上电压）起到断路器三相主触头均 接触为止所需要的时间。
（ 14 ）额定操作顺序
额定操作顺序为O一0. 3s 一C O 一 180 s一 CO 或 C O一15s一CO 。 O 代表一次分闸操作； C O代表一次合闸操作后 立即紧跟一次分闸操作。0.3s 是投入自动重合闸 时断路器的无电流间隔时间； 180s 或15s 为不 投入自动重合闸的断路器连续操作之间的时间间隔 （也称强送电时间）。 断路器允许的无电流间隔时间取决于第一次开断后， 断路器恢复熄弧能力所需要的时间。如果间隔时间 太小，当断路器重合后再次分闸时，尚未恢复其熄 弧能力，则断路器在第二次分闸时的开断能力就要 下降。

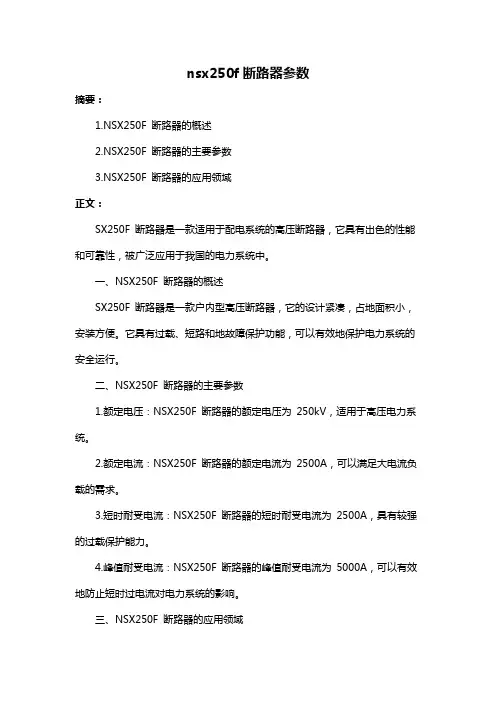

nsx250f断路器参数
nsx250f断路器参数
摘要：
1.NSX250F 断路器的概述
2.NSX250F 断路器的主要参数
3.NSX250F 断路器的应用领域
正文：
SX250F 断路器是一款适用于配电系统的高压断路器，它具有出色的性能和可靠性，被广泛应用于我国的电力系统中。
一、NSX250F 断路器的概述
SX250F 断路器是一款户内型高压断路器，它的设计紧凑，占地面积小，安装方便。
它具有过载、短路和地故障保护功能，可以有效地保护电力系统的安全运行。
二、NSX250F 断路器的主要参数
1.额定电压：NSX250F 断路器的额定电压为250kV，适用于高压电力系统。
2.额定电流：NSX250F 断路器的额定电流为2500A，可以满足大电流负载的需求。
3.短时耐受电流：NSX250F 断路器的短时耐受电流为2500A，具有较强的过载保护能力。
4.峰值耐受电流：NSX250F 断路器的峰值耐受电流为5000A，可以有效地防止短时过电流对电力系统的影响。
三、NSX250F 断路器的应用领域
SX250F 断路器主要应用于我国的高压电力系统，包括发电厂、变电站、配电室等场所。
10千伏断路器型号参数
10千伏断路器型号参数10千伏断路器是一种重要的电气设备，用于在电力系统中控制和保护电路。
它具有承受高电压和大电流的能力，可以有效地切断电路中的故障和故障电流，保护电力设备和人员的安全。
在选择10千伏断路器时，其型号参数至关重要，以下是一些常见的10千伏断路器型号参数：1. 额定电压（Rated Voltage）：10千伏断路器的额定电压通常为10千伏，这意味着它可以在10千伏的电压下正常工作，同时也有一定的过电压容限。
2. 额定电流（Rated Current）：10千伏断路器的额定电流是指断路器可以承受的最大电流值。
通常情况下，10千伏断路器的额定电流范围为数十至数百安培。
3. 额定短路开断电流（Rated Short-circuit Breaking Current）：10千伏断路器在额定电压下能够可靠地切断的最大短路电流。
这个参数对于保护设备和系统的安全非常重要。
4. 额定峰值耐受电压（Rated Peak Withstand Voltage）：10千伏断路器在额定电压下可以承受的最大峰值耐受电压。
这个参数是考虑设备在高电压冲击下的稳定性和可靠性。
5. 使用环境（Operating Environment）：10千伏断路器通常设计用于室内或室外环境，因此其适用的工作温度范围、湿度和海拔高度等因素需要考虑在内。
6. 制造标准（Manufacturing Standard）：10千伏断路器的生产需要符合一定的制造标准，比如国家标准、行业标准或国际标准，以确保产品质量和安全性。
7. 触头电极数（Number of Pole）：10千伏断路器通常有单极、双极、三极或四极等不同触头电极数，以满足不同的电气布置和运行要求。
8. 操作方式（Operation Mode）：10千伏断路器可采用手动、电动、液压或气动操作方式，以便实现远程控制和自动化管理。
9. 联锁功能（Interlocking Function）：10千伏断路器可以具备过载、短路、欠压、过压和漏电等多种保护功能，通过智能联锁系统提高系统的安全性和可靠性。
高压真空断路器主要机械特性参数
高压真空断路器主要机械特性参数高压真空断路器主要机械特性参数是通过对特性曲线的合理分析，从原理上阐明系统对断路器运行参数，反映的客观性和精确性。
对几个重要参数的标定方法如下。
（1）开距：真空断路器的额定电压和耐压直接打算着触头开距，假如额定电压低的话触头开距一般选择小点。
但是不能太小，否则分断力量和耐压水平会受到影响。
也不能太大，否则灭弧室的波纹管寿命会缩短的。
在设计的时候，满意运行要求的状况下选择开距小的。
一般额定电压在10kV时，开距通常在8～12mm。
在35kV时，开距通常在30～40mm。
（2）接触压力：在无外力作用时，动触头在大气压作用下，对内腔产生一个闭合力使其与静触头闭合，称之为自闭力，其大小取决于波纹管的端口直径。
当灭弧室在工作状态时，自闭力不能保证动静触头间良好的接触，必需施加一个外加压力。
这个外加压力和自闭力之和称为触头的接触压力。
接触压力作用有：保证动、静触头的良好接触；满意额定短路状态时的动稳定要求；抑制合闸弹跳；为分闸供应一个加速力。
（3）接触行程：接触行程就是触头弹簧的压缩距离，触头压弹簧施力端连续运动至终结的距离。
接触行程有两方面作用，一是给触头弹簧与对接触头供应接触压力；二是在运行磨损下但是又能具有肯定的接触压力。
一般接触行程可取开距的20%～30%左右，假如真空断路器的额定电压在10kV则接触行程也许为3～4mm。
（4）合闸速度与分闸速度：平均合闸速度主要影响触头的电磨损。
假如合闸速度太低并且电弧存在的时间过长，会增大触头表面的电磨损；合闸速度太高，可能会消失接触又弹回，产生合闸弹跳。
断路器的平均合闸速度通常取0.6～1.0m/s之间的数值。
断路器的分闸速度一般而言速度越快越好，这样可以提前几个毫秒断开故障电路，反弹太大震惊过剧亦简单产生燃弧重燃。
分闸速度假如太慢，则首开相连续至下一相，燃弧时间加长了，增加了开断的难度。
速度快慢主要取决于合闸时动触头弹簧和分闸弹簧的贮能大小。
高压断路器主要参数
高压断路器主要参数
1.额定电压
额定电压是指高压断路器正常工作时所能承受的电压等级，它打算了断路器的绝缘水平。
额定电压(UN)是指其线电压。
常用的断路器的额定电压等级为3、10、20、35、60、110kV…为了适应断路器在不同安装地点耐压的需要，国家相关标准中规定了断路器可承受的最高工作电压。
上述不同额定电压断路器的最高工作电压分别为3.6、12、24、40.5、72.5、126kV…
2.额定电流
额定电流是在规定的环境温度下，断路器长期允许通过的最大工作电流（有效值）。
断路器规定的环境温度为40℃。
常用断路器的额定电流为200、400、630、1000、1250、1600、2000、3150A…
3.额定开断电流
额定开断电流是指在额定电压下断路器能够牢靠开断的最大短路电流值，它是表明断路器灭弧力量的技术参数。
4.关合电流
在断路器合闸前，假如线路上存在短路故障，则在断路器合闸时将有短路电流通过触头，并会产生巨大的电动力与热量，因此可能造成触头的机械损伤或熔焊。
关合电流是指保证断路器能牢靠关合而又不会发生触头熔焊或其他损伤时，断路器所允许接通的最大短路电流。
高压真空断路器主要机械特性参数
高压真空断路器主要机械特性参数引言高压真空断路器是一种常用的电力保护设备，具有断电、隔离、短路等电气特性。
随着电力行业的不断发展，高压真空断路器的应用范围也越来越广泛，因此了解其主要机械特性参数是非常必要的。
本文将介绍高压真空断路器的主要机械特性参数，包括额定电压、额定电流、额定短路开断电流、额定短路关合电流、额定操作次数、操作机构类型等方面。
额定电压额定电压是指设备设计规格中所规定的最高允许工作电压。
高压真空断路器的额定电压一般为12KV、24KV、40.5KV等不同级别。
其电气性能参数与额定电压有关，具有不同的分断能力、绝缘水平和外形尺寸等，因此在选型、设计及使用过程中应严格按照额定电压进行。
额定电流额定电流是指设备设计规格中所规定的连续工作电流，也是标识断路器电气性能的重要参数之一。
它通常表示为一个具体数值，如630A、1250A、2000A等。
额定短路开断电流额定短路开断电流是指在正常电网运行的状态下，断路器可以安全地分离故障区域并切断负载电路的最大故障电流。
这个参数通常是用来表示断路器的分断能力的指标之一。
额定短路关合电流额定短路关合电流是指断路器可以正常合上的最大短路电流，一般比额定短路开断电流要大。
该参数反映了设备的合闸能力，对断路器的合闸时间、电弧特性等都有影响。
额定操作次数额定操作次数是指设备在设计寿命期间，正常运行的操作次数。
在额定电流和额定短路开断电流的前提下，当高压真空断路器达到额定操作次数后，其电气性能参数已经发生了变化，用户应当重新考虑是否需要更换。
操作机构类型高压真空断路器的操作机构主要有手动操作、电动操作、自动化控制操作等。
手动操作机构是基于人工操作来控制断路器的开关，操作相对简单；电动操作机构是基于电动机等电气元件来完成断路器的开关操作，控制信号可远程传输，具有更高的自动化水平；自动化控制操作除了具备电动操作的优势，还能实现自动化控制、状态监测、数据传输等多项功能，属于高效、智能化的操作方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压断路器的主要参数
3kV及以上电力系统中使用的断路器称为高压断路器，是电力系统中重要的控制和保护设备。
高压断路器在电网中主要起两方面的作用：
(1)控制作用。
正常运行时，根据电网运行的需要，用高压断路器把某些电力设备投入或退出运行。
(2)保护作用。
在电力设备发生故障时，通过与继电保护装置配合，高压断路器可以将故障部分从电网中快速切除，以保证非故障部分正常运行。
此时要求断路器切除故障的时间尽可能缩短，以减轻电力设备的损坏和提高电网的稳定性，并且能配合线路的自动重合闸进行多次断合。
高压断路器在工作过程中，要经受电的、热的、机械的等各种因素的作用，还要受大气环境的影响，因此断路器的性能必须能够耐受这些因素的作用。
断路器的性能可用它的技术参数来表征。
(1)额定电压。
额定电压是指在规定的正常使用条件下断路器允许长期工作的电压（在三相系统中指线电压），是影响断路器外形尺寸和绝缘水平的主要因素。
为了适应电力系统运行电压的变化，还应考虑到断路器允许的最高工作电压，一般规定其最高工作电压为1. 15倍的额定电压（330、500kV高压断路器的最高工作电压为1.1倍的
额定电压）。
(2)额定电流。
额定电流是指断路器在规定环境温度和额定频率下，允许长期通过的标准电流。
工作在额定电流下，断路器各部分发热不应超过最高允许发热温度。
额定电流决定导电部分的尺寸以及触头的结构和尺寸。
我国规定的断路器额定电流级别有200、400、630、1000、1250、1500、1600、2000、3150、4000、5000、6300、8000、10000、12500、16000、20000A等。
(3)额定短路开断电流。
额定短路开断电流是指在额定电压下断路器能开断而不影响其继续正常工作的最大短路电流，表征了断路器的开断能力。
若直流分量不超过20%，则额定短路开断电流仅以交流分量有效值来表征。
我国规定的额定短路开断电流有1.6、3. 15、6.3、8、10、12.5、16、20、25、31.5、40、50、63、80、100kA等。
额定短路开断电流是决定断路器灭弧室结构和尺寸的重要因素。
(4)额定短路关合电流。
当断路器合闸时，如果线路上存在故障，则在触头尚未接触之前就会在电源电压作用下发生击穿，形成电弧，其产生的不良影响甚至比在合闸状态下流过极限电流更为严重。
保证断路器能关合短路而不致发生触头熔焊或其他损伤的最大电流，称为断路器的额定短路关合电流，以电流的最大峰值表示，单位为kA。
断路器还应保证随后自动跳闸时能切断该短路电流。
额定短路关合电流主要取决于断路器操动机构的功率、断路器本体的结构和触头的结构。
(5)热稳定电流。
热稳定电流是指在规定的时间内，通过断路器使
其各部分升温不超过允许温度的最大短路电流，通常用有效值表示，单位为kA。
它表征了断路器承受短路电流热效应的能力。
(6)动稳定电流。
动稳定电流是指断路器在合闸状态时，能够通过的不妨碍正常工作的最大电流峰值。
它表征断路器在短路冲击电流作用下，承受电动力效应的能力，主要取决于导电部分和支持绝缘部分的机械强度及触头的结构形式。
(7)开断时间。
开断时间是指断路器从得到分闸命令（跳闸线圈通电）起，到三相电弧最终熄灭瞬间为止的那一段时间间隔。
它是断路器固有分闸时间和燃弧时间之和。
固有分闸时间是指自断路器得到分闸命令起，到首先分离相的触头刚分开为止的一段时间，它主要和断路器及其操动机构的机械特性有关。
燃弧时间是指自先分离相的触头刚分开起到三相电弧完全熄灭为止的一段时间。
要缩短开断时间必须从改善断路器的机械特性和灭弧特性两方面着手。
(8)合闸时间。
合闸时间是指断路器从接到合闸命令（合闸线圈通电）起，到各相触头都接触的瞬间为止的那一段时间。
合闸时间的长短主要取决于断路器的操动机构和传动机构的特性。
(9)分闸不同期性。
分闸不同期性是指分闸时各相间或同一相各断口间的触头分离瞬间的时间差异。
(10)合闸不同期性。
合闸不同期性是指合闸时各相间或同一相各断口间的触头接触瞬间的时间差异。
(11)无电流间隔时间。
无电流间隔时间是指断路器在自动重合闸过程中，从断路器跳闸，各相电弧熄灭的瞬间起，到断路器重新闭合
时首合相通过电流的瞬间为止的那一段时间。
(12)重合时间。
重合时间是指从分闸起始瞬间起，到所有相的动静触头都接触瞬间为止的那一段时间。
