环网柜施工方法.
环网柜安装施工方案
环网柜安装施工方案环网柜安装施工方案一、工程概况环网柜安装施工是指将环网柜按照设计要求进行组装、安装，并与电力系统进行连接、接地等作业的过程。
本施工方案适用于环网柜的基础施工、安装调试等工作。
二、施工准备1. 确认环网柜的型号、规格和数量，购买所需的材料和工具；2. 准备施工所需的人员，包括工程师、技术人员、劳动工和管理人员等；3. 检查环网柜的包装是否完好，如有损坏及时更换；4. 确保施工现场的安全设施完备；5. 确定施工计划，并进行施工图纸的复核。
三、基础施工1. 根据施工图纸，确定环网柜的位置和尺寸，进行基坑的挖掘和基础的施工；2. 按照设计要求，进行土方回填、压实和排水等作业；3. 进行基础验收，确认基础质量合格后，进行下一步工作。
四、组装安装1. 参考环网柜的组装图纸，进行组装工作，首先安装柜体，然后安装门、槽道、支架等配件；2. 保证组装的准确度和牢固性，使用扭力扳手进行紧固，确保螺栓的紧固力符合要求；3. 安装柜内的隔板及配电设备，根据设计要求进行接线，保证线缆的质量和连接的可靠性；4. 安装环网柜的外壳，进行防腐处理和防盗装置的安装；5. 进行环网柜的接地，确保接地电阻符合规定的要求。
五、安装调试1. 对已完成的环网柜进行全面检查，确认设备的安装质量和接线是否正确；2. 进行环网柜的电气测试和功能调试，确保设备的正常运行；3. 对环网柜的开关机械特性、保护设备的参数进行调整和测试；4. 进行环网柜的图纸和档案归档，确保施工和验收的资料完备。
六、施工安全1. 在施工现场设置醒目的安全标志和警示牌，确保工人和施工设备的安全；2. 工人必须佩戴合格的安全帽、安全鞋和防护眼镜等个人防护装备；3. 施工期间，必须提供安全监护人员进行现场指导和管理，确保施工安全；4. 严禁在安装过程中使用损坏或过期的设备和工具；5. 在施工现场设置消防器材，确保火灾事故的防范和应急处置能力。
七、施工质量与验收1. 施工过程中，每个工序必须按照规范要求进行施工，确保施工质量；2. 施工结束后，对环网柜进行全面检查和测试，确保设备各项指标符合规定的要求；3. 按照设计要求和规范进行环网柜的验收，确保施工质量合格；4. 对施工过程中出现的问题和不合格项，及时进行整改和处理。
环网柜施工方法.
（1）环网柜施工方法1）施工工序放线定位→基坑开挖→垫层施工→底板模板施工→底板浇筑→墙板模板施工→墙板混凝土浇筑→模板拆除→抹灰→现场清理→环网柜安装→检验调试→送电2）施工方法1在施工前首先要充分熟悉图纸，在此基础之上由放线员根椐施工图在图上指定位置进行基础位置的定位放线；完成后由质检员时行自检。
2在位置定位以后，由施工员按排（人工挖土时）普工，按现场放线位置时行基坑开挖，开挖完成后由质量员进行自检，在自检合格的前提下，请监理工程师到现场验收。
开挖时要注意下列几点：操作人员之间的间距，并不得面对面进行操作，以防间距过小在挥锹 时发生互相伤害事故。
开挖时要按交底要求将弃土放置到尽可能离坑边较远或指定位置，如基坑较深的，要充分考虑放坡系数，以防重力压垮侧壁发生塌方事故。
在挖土要到距图纸标高位100mm时，要注意不得超挖，余下部分的泥土用小铲清除，以利于坑底的成型和保持坑底的强度。
3在基坑施工完成后，由模具工进场按图纸要求制垫层混凝土模板，完成后有钢筋的由钢筋工进行配筋，要模板施工过程中要注意模板制作时的机械作业安全、用电安全等。
4在模板施工完成并验收后，进行垫层混凝土浇筑的施工，这此过程中，应先浇水湿润模板，由于本工程的混凝土板较薄（200mm）且为素混凝土，故可直接一次成型，在成型后，应用棒式震动器沿模板中心呈“棉花型”震动并向底板边缘拖动完成施工。
5在底板垫层完成后，进行墙板模板的施工，方法同底板模板施工。
6墙板混凝土施工方法略同于底板混凝土施工。
7墙板混凝土浇筑完成后，在满足强度要求的前提下，进行模板拆除并将浇筑时的流淌和残渣清理干净。
8按图纸要求的配比，进行砂浆的搅拌，在清理干净后的坑壁上，进行抹灰，要注意抹灰的质量。
9施工完成后，对施工现场进行清理，力争做到“工完、料尽、场地清”。
3）安装安装开关柜的地面基础施工应符合“电力建设施工及验收技术规范”中的柜与槽钢连接的规定。
环网柜的基础槽钢应高于基础1~3mm。
环网柜施工方法.
环网柜施工方法摘要：环网柜是电力系统中常用的电气设备，它用于对中压电力进行分支、分配、终端供电和保护。
本文将介绍环网柜的施工方法，包括前期准备工作、基础施工、设备安装和接线调试等环节，以帮助施工人员正确高效地完成环网柜的安装工作。
一、前期准备工作1. 施工准备：施工前要做好施工计划和施工方案，确定施工人员、工地设备和所需材料，并保证施工现场的清洁和整齐。
2. 安全措施：施工现场要设置安全标志牌，并做好安全防护工作。
施工人员要戴好安全帽、短袖工作服、耐酸碱手套等，并遵守工地安全操作规程。
3. 环境检查：施工前要对环境进行检查，确保没有水源渗漏、线缆破损等情况，以保证施工的顺利进行。
二、基础施工1. 测量标定：根据设计图纸，在施工现场确定环网柜的位置，并进行测量标定，确保环网柜的安装位置准确无误。
2. 基础处理：清理施工区域，保证基础平整、干燥，施工前要进行合理的基础处理，如加固基础、填充松土等，以保证环网柜的稳定性和安全性。
3. 基础浇筑：按照设计要求进行基础浇筑，选择适合的混凝土和配比，并确保浇筑质量符合标准要求。
三、设备安装1. 线缆引入：根据设计要求，将进入环网柜的电力线缆穿过基础，并做好密封处理，确保线缆的安全性和防水性。
2. 柜体安装：将环网柜的主体柜体按照设计图纸进行组装，并进行固定，安装时要注意柜门的方向和柜体的平整度。
3. 配电设备安装：根据设计要求将变压器、断路器、熔断器等配电设备按照正确的位置进行安装，并做好连接和固定。
四、接线调试1. 电力接线：根据设计要求，将环网柜内的电力线缆进行接线，确保接线准确无误，并做好标识和整理。
2. 调试测试：完成接线后，进行环网柜的调试测试工作，包括电流、电压等各项参数的测试和校准，以确保环网柜的正常运行。
3. 安全检查：完成调试后，进行安全检查，包括线路的绝缘性、接触器的动作可靠性等，确保环网柜的安全可靠性。
结论：环网柜的施工方法是确保环网柜安装质量的重要环节。
环网柜基础施工方案
环网柜基础施工方案1. 引言环网柜是电力系统中承载各种中压设备的重要基础设施。
一个成功的环网柜施工方案可以确保环网柜的稳定性和安全性。
本文档旨在提供一份详细的环网柜基础施工方案，以帮助工程人员顺利进行环网柜的施工。
2. 施工准备在正式开始环网柜的施工之前，需要进行一系列的准备工作，包括但不限于：•确定施工地点和环网柜的布置方案。
•准备施工所需的工具和设备，包括挖掘机、基础灌浆设备等。
•安排施工人员并提供必要的培训和指导。
3. 施工步骤3.1 基础开挖首先，需要进行环网柜基础的开挖工作。
按照设计要求，确定基础的准确位置和尺寸。
使用挖掘机进行开挖，并确保开挖的尺寸和深度满足设计要求。
开挖完成后，对开挖面进行清理，并检查是否存在下水道、管线等障碍物。
3.2 基础处理在将环网柜放置于基础中之前，需要进行基础处理工作。
首先，对开挖的底部进行夯实和平整，以确保基础的均匀承载能力。
然后，对基础进行灌浆处理，以提高基础的强度和稳定性。
灌浆材料可以根据设计要求选择。
3.3 环网柜安装在基础处理完成后，开始进行环网柜的安装工作。
先将环网柜放置于基础的准确位置，并使用水平仪进行校准，以确保环网柜的水平度。
然后，使用螺栓将环网柜与基础固定。
固定螺栓的数量和尺寸应根据设计要求确定，确保环网柜的牢固性。
3.4 环网柜接地环网柜的安全接地是非常重要的，可以确保电流的正常传输和安全运行。
在环网柜安装完成后，需要进行接地工作。
首先，通过铜排或者接地线将环网柜与地网进行连接。
然后，测试接地的质量和电阻，并记录相关数据。
接地的电阻值应符合设计要求，一般不应大于指定的范围。
3.5 环网柜保护层施工最后一个施工步骤是进行环网柜的保护层施工。
保护层可以保护环网柜免受外部环境的影响，延长其使用寿命。
保护层材料可以选择水泥浆或者防腐涂料，根据环境条件和设计要求进行选择。
首先，对环网柜进行清洁处理，并涂覆底漆。
然后，进行保护层的施工，确保覆盖均匀、无漏涂。
环网柜基础施工方案
环网柜基础施工方案环网柜基础施工方案一、基础施工前的准备工作1.根据工程要求，确定环网柜基础的位置和尺寸。
2.清理基础区域，确保施工区域没有杂物和障碍物。
3.根据设计方案进行土方开挖，保证基础的稳定和承载能力。
4.检查地下管线情况，并根据需要进行管线的搬迁和改造。
5.准备所需的施工材料和设备，包括混凝土、钢筋、模板等。
二、基础施工具体步骤1.设置基准线和基点，确保基础施工的准确性。
2.按照设计要求，搭建基础模板。
3.根据设计要求，设置钢筋骨架，并进行绑扎。
4.进行混凝土浇筑，保证基础的强度和稳定性。
5.对浇筑完成的混凝土进行养护，确保其达到设计强度。
6.拆除基础模板，并清理施工区域。
三、安全措施1.施工人员必须佩戴符合要求的个人防护装备，包括安全帽、防护鞋、手套等。
2.在施工现场设置明显的安全警示标识，提醒过往人员注意施工，并设置围挡、警示灯等。
3.对施工现场进行定期检查和清理，确保施工区域的安全。
4.严格按照施工方案和操作规程进行施工，杜绝违章操作和施工过程中的安全隐患。
5.加强施工人员的安全培训和教育，提高他们的安全意识和技能。
四、质量控制1.对施工材料进行质量检查，确保其符合设计要求和相关标准。
2.对施工过程进行监督和检验，确保施工质量和进度。
3.对施工成果进行验收，评估其是否符合设计要求和相关标准。
4.及时处理和整改施工中发现的质量问题，确保施工质量达到预期效果。
以上就是环网柜基础施工的方案，通过合理的准备和施工步骤，结合安全和质量控制措施，可以确保环网柜基础的稳定性和可靠性，为后续的工程施工奠定良好的基础。

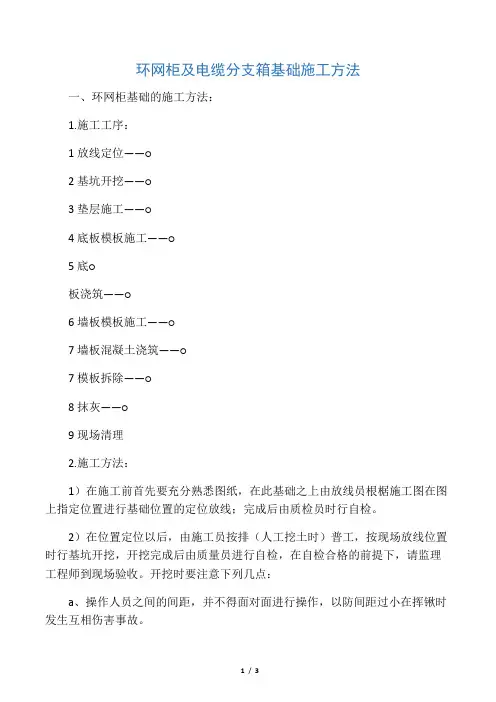

环网柜及电缆分支箱施工方法--完整版
环网柜及电缆分支箱基础施工方法一、环网柜基础的施工方法：1.施工工序：1放线定位——○2基坑开挖——○3垫层施工——○4底板模板施工——○5底○板浇筑——○6墙板模板施工——○7墙板混凝土浇筑——○7模板拆除——○8抹灰——○9现场清理2.施工方法：1）在施工前首先要充分熟悉图纸，在此基础之上由放线员根椐施工图在图上指定位置进行基础位置的定位放线；完成后由质检员时行自检。
2）在位置定位以后，由施工员按排（人工挖土时）普工，按现场放线位置时行基坑开挖，开挖完成后由质量员进行自检，在自检合格的前提下，请监理工程师到现场验收。
开挖时要注意下列几点：a、操作人员之间的间距，并不得面对面进行操作，以防间距过小在挥锹时发生互相伤害事故。
b、开挖时要按交底要求将弃土放置到尽可能离坑边较远或指定位置，如基坑较深的，要充分考虑放坡系数，以防重力压垮侧壁发生塌方事故。
c、在挖土要到距图纸标高位100mm时，要注意不得超挖，余下部分的泥土用小铲清除，以利于坑底的成型和保持坑底的强度。
3）在基坑施工完成后，由模具工进场按图纸要求制垫层混凝土模板，完成后有钢筋的由钢筋工进行配筋，要模板施工过程中要注意模板制作时的机械作业安全、用电安全等。
4）在模板施工完成并验收后，进行垫层混凝土浇筑的施工，这此过程中，应先浇水湿润模板，由于本工程的混凝土板较薄（200mm）且为素混凝土，故可直接一次成型，在成型后，应用棒式震动器沿模板中心呈“棉花型”震动并向底板边缘拖动完成施工。
5）在底板垫层完成后，进行墙板模板的施工，方法同底板模板施工。
6）墙板混凝土施工方法略同于底板混凝土施工。
7）墙板混凝土浇筑完成后，在满足强度要求的前提下，进行模板拆除，并将浇筑时的流淌和残渣清理干净。
8）按图纸要求的配比，进行砂浆的搅拌，在清理干净后的坑壁上，进行抹灰，要注意抹灰的质量。
9）施工完成后，对施工现场进行清理，力争做到“工完、料尽、场地清”。
二、分支箱基础的施工方法：1、施工工序：1放线定位——○2基坑开挖——○3垫层施工——○4墙体砌筑——○5压顶圈○xx模板施工——○6圈梁浇筑——○7抹灰——○8现场清理2、施工方法：1）~3）同环网柜基础施工；4）在垫层施工完成并达到一定强度后，用水将垫层表面的泥砂冲洗干净，略干后，用墨线在垫层上按图将墙体位置弹出，然后进行砌体砌筑作业，作业前应先用水湿润砖块，再行使用。
环网柜的施工方案
环网柜的施工方案环网柜是现代电网建设的一项重要设备，它是变电站的关键部分，用于实现电能的分配、切换和保护。
施工环网柜需要考虑多个因素，包括设备的安装、接线和调试等方面。
本文将介绍环网柜的施工方案。
一、施工准备1. 确定施工时间和地点，并做好相应的安全准备工作。
2. 确认环网柜设备的型号和数量，准备所需的工具和材料。
二、电缆敷设1. 根据设计要求，在地下或地面上预先开挖好电缆槽。
2. 将电缆从主变压器引出，经过电缆槽敷设到环网柜的位置。
3. 在环网柜附近设置适当的拉线井，方便接入电缆。
三、环网柜的安装1. 根据设计要求，在指定位置挖掘好基坑，并按照基坑图纸的要求做好地基处理。
2. 在基坑中安装环网柜支架，确保支架的水平和垂直度。
3. 将环网柜放入支架中，调整好位置，钢丝绳将其固定。
四、设备接线1. 根据环网柜的接线图纸，将所有设备的接线进行标识。
2. 按照接线图纸的要求，分别将低压侧和高压侧的电缆与环网柜内的相应接线端子进行连接。
3. 确保接线牢固可靠，并使用绝缘胶带对接线端子进行绝缘保护。
五、辅助设备安装1. 安装环网柜所需的辅助设备，包括电能计量装置、遥控装置和保护装置等。
2. 确保辅助设备的安装符合设计要求，连接正确无误。
六、调试和试验1. 对环网柜进行电气连接和接地的检查，确保安全可靠。
2. 对环网柜进行运行试验，包括合闸试验、分闸试验和保护试验等。
3. 完成试验后，对设备进行清洁、标识和记录。
七、施工总结1. 对施工过程进行总结，记录施工中遇到的问题和解决方法。
2. 检查环网柜施工的质量和安全，确保符合相关规范和标准。
本文简要介绍了环网柜的施工方案，包括施工准备、电缆敷设、环网柜的安装、设备接线、辅助设备安装、调试和试验等方面。
环网柜作为电网建设的重要设备，其施工需要严谨、细致和规范，以确保设备的质量和安全。
环网柜工程施工方案
环网柜工程施工方案一、工程概况环网柜是指用于城市配电系统的一种预制混凝土设备，能够提供架空配电系统的电气功能与机械功能。
环网柜的主要作用是将配电系统中的电力信号与控制信号传递给变电站设备，以及传递变电站设备的电力信号和控制信号给配电系统。
环网柜工程施工具有重要性，关乎城市的电力安全与稳定。
本文将对环网柜工程施工方案进行详细介绍。
二、施工准备1. 确定施工队伍：由施工单位负责人组织技术骨干、操作技术人员和施工人员等。
2. 物资准备：列清工程所需材料和设备，如环网柜、电缆、沟槽、电缆桥架、接地装置、保护栏杆等。
3. 施工设备及机具：准备好各种施工机械和工具，如起重机、吊车、电焊机、电动工具等。
4. 安全防护：准备好必备的安全防护用品，如安全帽、安全靴、手套、安全带等。
5. 人员培训：对施工人员进行相关安全教育和技术培训，确保每个人都具备基本的安全意识和技能。
6. 施工图纸：准备好环网柜工程的施工图纸和相关技术文件。
7. 环境保护：厂区环境保护资料应符合国家和地方环保法规要求，对厂区污水进行硅化、镜面处理，使其达到环保要求。
8. 施工计划：根据项目的具体情况，编制详细的施工计划，确保施工进度和施工质量。
三、施工工序环网柜工程施工主要包括以下几个工序：1. 基础施工：在环网柜安装位置进行基础施工，包括挖土、浇筑混凝土、设置基础支架等。
2. 环网柜安装：将预制混凝土环网柜安装到基础支架上，并进行固定及调整。
3. 电缆敷设：根据环网柜的位置和线路布置进行电缆敷设，保证与环网柜的连接质量。
4. 接地装置设置：对环网柜的接地装置进行设置，确保环网柜能够有效的接地保护。
5. 电能检测：对环网柜及其连接电缆进行电能检测，确保电力传输的安全和稳定。
6. 通风散热：根据环网柜的使用环境，进行通风散热设施的安装，确保环网柜内部的正常工作。
7. 装饰保护：对环网柜进行装饰和保护工作，包括粉刷、防腐处理和设施保护，确保环网柜的美观和使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

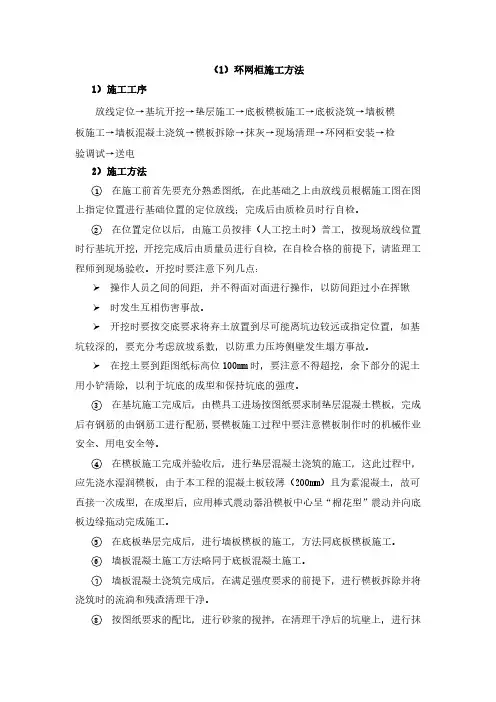

（1）环网柜施工方法
1）施工工序
放线定位→基坑开挖→垫层施工→底板模板施工→底板浇筑→墙板模
板施工→墙板混凝土浇筑→模板拆除→抹灰→现场清理→环网柜安装→检
验调试→送电
2）施工方法
1在施工前首先要充分熟悉图纸，在此基础之上由放线员根椐施工图在图上指定位置进行基础位置的定位放线；完成后由质检员时行自检。
2在位置定位以后，由施工员按排（人工挖土时）普工，按现场放线位置时行基坑开挖，开挖完成后由质量员进行自检，在自检合格的前提下，请监理工程师到现场验收。
开挖时要注意下列几点：
操作人员之间的间距，并不得面对面进行操作，以防间距过小在挥锹 时发生互相伤害事故。
开挖时要按交底要求将弃土放置到尽可能离坑边较远或指定位置，如基坑较深的，要充分考虑放坡系数，以防重力压垮侧壁发生塌方事故。
在挖土要到距图纸标高位100mm时，要注意不得超挖，余下部分的泥土用小铲清除，以利于坑底的成型和保持坑底的强度。
3在基坑施工完成后，由模具工进场按图纸要求制垫层混凝土模板，完成后有钢筋的由钢筋工进行配筋，要模板施工过程中要注意模板制作时的机械作业安全、用电安全等。
4在模板施工完成并验收后，进行垫层混凝土浇筑的施工，这此过程中，应先浇水湿润模板，由于本工程的混凝土板较薄（200mm）且为素混凝土，故可直接一次成型，在成型后，应用棒式震动器沿模板中心呈“棉花型”震动并向底板边缘拖动完成施工。
5在底板垫层完成后，进行墙板模板的施工，方法同底板模板施工。
6墙板混凝土施工方法略同于底板混凝土施工。
7墙板混凝土浇筑完成后，在满足强度要求的前提下，进行模板拆除并将浇筑时的流淌和残渣清理干净。
8按图纸要求的配比，进行砂浆的搅拌，在清理干净后的坑壁上，进行抹
灰，要注意抹灰的质量。
9施工完成后，对施工现场进行清理，力争做到“工完、料尽、场地清”。
3）安装
安装开关柜的地面基础施工应符合“电力建设施工及验收技术规范”中
的柜与槽钢连接的规定。
环网柜的基础槽钢应高于基础1~3mm。
如图
电缆沟示意图
（1）施工时按照图纸或盘柜规格安裝基础槽钢,安装位置必须符合图纸要求。
水平度,垂直度符合规程标准。
不直度水平度要小于5毫米。
（2）新建接地网。
盘柜基础必须与接地网可靠连接,必须保证接地扁钢截面满足设计要求,并做好防腐处理。
（3）盘柜设备运至现场后,与业主、监理共同开箱检查,设备应完好无损,不能有掉漆变形现象,盘内元件间的连接牢靠,元件型号、规格应符合设计要求,防止误操作的五防装置齐全,并动作灵活可靠,附件、备件及产品的技术文件应齐全。
妥善保管好设备资料及工器具。
（4）设备安装前,预埋件及预留孔符合设计要求,预埋件应牢固。
（5）复测设备安装基础型钢,水平度要应符合规程要求。
（6）高压盘柜单独或成排安装时,其垂直度应小于1.5mm;水平偏差相邻两盘顶部小于2m成列柜顶部小于5m;柜面偏差相邻两盘边小于1m;成列盘面小于5m:盘间接缝小于2m。
为了减少安装时的积累误差,高压开关柜应从中间位置开始拼装,开关柜组合拼装调整好之后,将开关柜基础框架与预埋基础槽钢在柜内侧点焊牢固,盘柜框架与型钢基础的接地线应可靠连接。
（7）按照图纸要求的的安装位置和数据严格进行安装,用尺量出第一面柜的准确位置将其就位,并在顶部悬挂一垂球,垂球距地100um,不得靠在屏柜上。
用尺量上下端线与柜面的间距,误差大于1.5mm则用平垫片片衬垫,待屏面两侧及侧面垂直度均达到要求后,将屏柜底脚与基础型钢点焊或用螺栓定。
依次将其它各屏用上方法进行就位,相互间用螺栓联接。
（8）屏柜就位完成后,再用拉线垂球角尺复侧一通,合格后方可与基础型钢焊接,保证设备安装的水平度、垂直度符合规程要求,设备与基础应固定可靠。
设备外売与基础应可靠接地。
（9）盘柜安装工作结束后应进行全面的清扫检查,慠好安装记录。
（10）电气设备接线与检查。
保护及控制回路接线,按图纸确保接线正确。
芯线终蝸要焊接或压接且接线牢固,盐内导线不能有接头。
电缆芯线号头要表明回路号、编号、子号字迹清所且不宜脱色。
配线整齐美观且绝缘良好。
控制电缆进入盘柜要排列整齐、编号清晰固定牢靠,铠装电缆要在进盘后切断钢带、要在断口处扎紧且钢带要引出接地线可靠接地。
电缆的屏屏蔽层要可靠接地。
在控制回路接线完成以后,试验人员要对盘内外接线进行全面检查,且要在机组启动之前完成所有单项和联动试验。
4）使用与故障处理
1送电前检查。
环网柜在送电前，应全面检查环网柜的所有元件的电
气性能、绝缘水平、接线正确性及防误操作的可靠性，检查后认为完好，接
通电源，观察指示仪表的工作情况，若正常，可投入运行。
2正常运行时，负荷开关应在合闸位置，接地开关处于分闸位置，前
门板处于闭合状态。
3当环网柜或输出电缆发生故障时，应先分闸该柜内的负荷开关，此时，可打开前门板入内检修。
上部主母线处于带电状态，熔断器若需更换，
仍按上述操作顺序进行。
4维护：
环网柜在下列情况下进行检查：
满负荷操作100次后，应对负荷开关的主回路电阻及绝缘水平进行检查，并视情况可送制造厂大修；无负荷操作10000次后，应对负荷开关的机构特性和机械操作进行检查。
定期记录SF6气体压力表指示数据，并根据SF6气体状态曲线，视情况及时补气，正常情况下不补气时间为15年。
定期检查环网柜是否有不正常情况，一经发现请及时采取措施。
运行人员应熟悉环网柜的所有部分，包括结构性能及安装等。
